Как сооружается выгребная яма без дна: схемы и правила обустройства

Принцип работы ямы без дна

Выгребная яма представляет собой накопитель серых отходов человеческой деятельности, т.е. стоков, образующихся при выполнении бытовых действий, приготовлении пищи и приеме гигиенических процедур.

Ее устраивают на некотором (определенном санитарными нормами) расстоянии от дома. Для устройства такой канализации нужно выкопать яму, укрепить и защитить от влаги ее стены, установить верхнее перекрытие, а также подвести к емкости канализационную трубу.

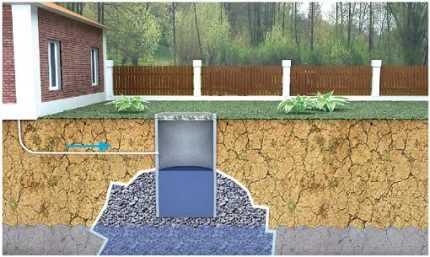

В выгребных ямах без дна нижнюю часть не герметизируют. Здесь устанавливают фильтр из песка и гравия, через который жидкие стоки медленно просачиваются в грунт, где производится их окончательная очистка

Сточные воды поступают внутрь емкости, а перекрытие надежно защищает окружающих от неприятных запахов. Отстоявшаяся жидкая составляющая сточных масс просачивается в нижележащие грунтовые слои, а твердые включения оседают на поверхности песчано-гравийного фильтра.

Со временем резервуар наполняется нерастворимым твердым осадком, и его содержимое необходимо удалять. Для этого используют специальную ассенизаторскую машину, хотя небольшую по объему яму можно вычистить и с помощью обычного ведра.

Стоки внутри ямы с течением времени немного изменяются по составу. Частично они перерабатываются микроорганизмами, твердые фракции превращаются в осадок, а жидкая часть отделяется. С целью уменьшить количество стоков, чтобы пользоваться услугами ассенизаторов как можно реже, яму делают “без дна”.

Стены емкости для серых стоков тщательно заделывают, а на дне оставляют просвет с грунтом. Сверху на грунте делают фильтр из природных материалов: песка, щебня и гравия. Жидкая часть стоков медленно просачивается в грунт, а твердые фракции остаются внутри канализационной емкости.

Сточные воды, проходя через фильтр, получают дополнительную очистку. Окончательно жидкие отходы перерабатываются в толще грунта с помощью микроорганизмов, которые там обитают.

Для того чтобы ускорить и усилить процесс переработки в яму добавляют биологические средства, в основе которых заложено действие природных бактерий. Подобные препараты используют и внутри накопительных герметичных выгребных ям, для выполнения биологической очистки сточных вод и уменьшения объема осадка.

“Бездонная” канализация конструкция очень удобна. Она позволяет удалять жидкую часть стоков естественным и безопасным путем. В результате емкость наполняется медленнее, и оплачивать услуги ассенизаторов приходится не так часто.

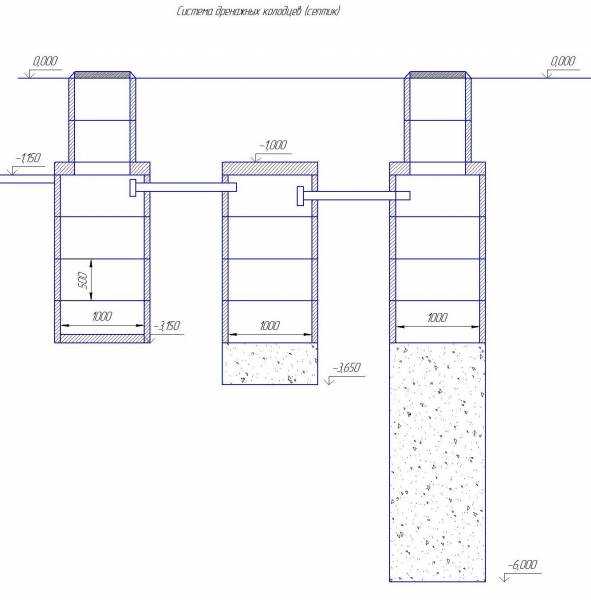

Интересной вариацией ямы без дна является система доочистки в виде фильтрующего колодца. Ее устанавливают после септика-отстойника, в котором производится первичная переработка стоков.

Выгребная яма без дна может играть роль части конструкции, которая состоит из двух камер: герметичной и проницаемой

Обе секции соединены переливной трубой. Сначала стоки попадают в герметичный отдел канализации.

Здесь отходы отстаиваются, твердые фракции оседают на дно, легкие технические загрязнения скапливаются наверху, а так называемые “серые стоки”, т.е. очищенная от перечисленных загрязнений вода, достигают уровня перелива и перемещаются в емкость без дна. Сточные воды фильтруются и утилизируются в грунт, как было описано ранее.

Использование специальных микроорганизмов превращает конструкцию почти в полноценный септик, который функционирует на основании схожих принципов.

Такое двух- или даже трехкамерное сооружение имеет смысл делать только для дома, в котором проживает значительное количество людей, в связи с чем планируется получать большой объем стоков. А для летней дачи можно устроит относительно небольшую выгребную яму.

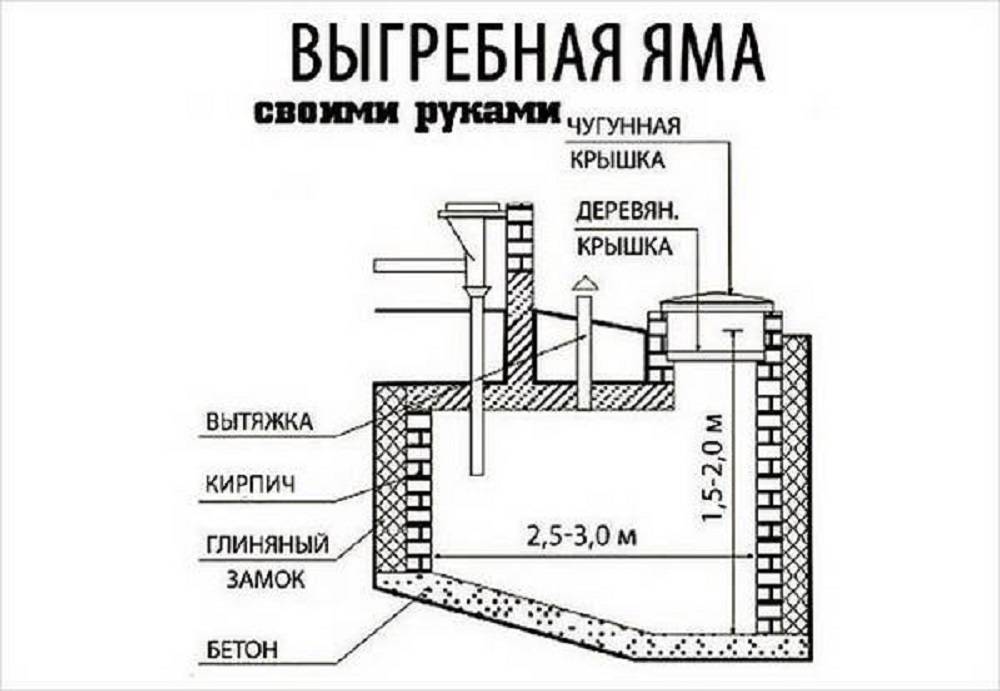

Выгребная яма из кирпича

1. В первую очередь нам необходимо выкопать котлован. Стандартных и общепринятых объемов сливной ямы нет, поэтому копаете котлован по своим параметрам.
2. Мешаем щебень, желательно нескольких фракций (размеров), с песком и засыпаем дно котлована. Толщина дренажного слоя примерно 20 см.
3. По периметру трамбуем дно, здесь мы будем укладывать стену из кирпича.
4. Возводим кирпичные стены. Делаем обыкновенную перевязку, в шахматном порядке, но вертикальные швы между кирпичами раздвигаем на 4-5 см. Через получившиеся отверстия будет проходить фильтрация сливов.
5. Между стенкой котлована и кирпичной стеной засыпаем крупный щебень.
6. Высота стен ямы зависит от толщины крышки. Если вы собираетесь перекрывать выгребную яму бетонной плитой толщиной 20 см., то высота стенок должна составить: высота стены + толщина плиты = уровень вашего участка. В случае «маскировки» ямы грунтом, то стены делаем чуть ниже.
7. По периметру стены копаем траншею глубиной 30-40 см. и шириной в 20 см. и заливаем бетоном. Одной стороной опалубки у нас служит кирпичная стенка ямы, а второй стороной является стенка траншеи. Получаем бетонный пояс по периметру ямы, который выдержит вес любого перекрытия. Вот почему можно сделать стенки выгребной ямы толщиной в полкирпича.

Устройство выгребной ямы без дна

Конструктивно сливная яма без дна представляет собой колодец до 3-х метров глубиной, изготовленный из бетонных колец, глиняного кирпича или грузовых автопокрышек. Днищем такого сооружения служит грунт или фильтр, состоящий из послойной засыпки песком и щебнем.

Стенки фильтрующего колодца имеют множество дренажных отверстий, через них жидкая фракция стоков уходит в наружный грунт, где проходит почвенную доочистку. Аналогичной функцией обладает донный фильтр. Нерастворимые фракции нечистот остаются в сливной яме и откачиваются ассенизаторской техникой пару раз за год.

Такой выгреб годится для утилизации стоков на даче в теплый период года или в деревенском доме, в котором живут постоянно 1-2 человека.

При большем количестве людей эффективность фильтрующей ямы будет недостаточной в связи с увеличением количества воды, потребляемой для хозяйственных нужд и подлежащей сбросу в автономную канализацию. Если такой выгреб переполнится, стоки могут вызвать заражение почвы, это нарушит экологическую безопасность всего участка. Выходом из данной ситуации может служить сооружение септика, состоящего из 2-3 камер.

Расчет строительных материалов для выгребной ямы

Решая, какой как раз вариант сливной ямы будет применен, принципиально важно учесть, что размер самой ямы должен быть больше устанавливаемого септика. Какие конкретно проекты выгребных ям сейчас значительно чаще возможно встретить и что за материалы в них используются? Вот пара вариантов:

• монолитная конструкция, выполненная бетона с его армированием;
• полипропиленовая емкость;
• конструкция, собираемая из нескольких железобетонных колец;
• простая кладка из кирпича на цементно-песчаном растворе;
• септик из еврокубов.

Промышленным методом выпускаются железобетонные кольца, имеющие круглое либо квадратное сечение. Кроме этого для колодца создаются кольца с крышкой, в которую возможно вставить железный люк. После этого вырывается яма, в которую монтируются два либо три кольца. Их накрывают крышкой из бетона, а все стыки герметизируют с обеих сторон. Сверху накладывают слой гидроизоляции, а по окончании крышка засыпается землей.

Верх конструкции способен выдержать кроме того вес грузовика, наехавшего на неё, исходя из этого такие ямы из цементных колец с успехом используются кроме того на проезжей части.

Отводятся сточные воды от дома по трубам, подведенным к яме. Воды стекают самотеком, под землей. Зная диаметр колец, намного легче вычислить количество ямы. К тому же выгребной колодец из цементных колец значительно легче чистить, и срок его работы, при условии соблюдения технологии строительства, может составлять сто лет.

Как уменьшить загрязнение грунта

Отравление грунта приусадебного участка – самое страшное, что может случиться у любого садовода или фермера. Чтобы этого не произошло, можно реализовать следующие рекомендации:

1. Организуйте многокамерную выгребную яму. Один её отсек будет черновым – в него будут поступать стоки из дома и летнего душа, а второй – отстойником. Из него будет отводиться предварительно очищенная вода. Черновая часть резервуара будет с закрытым дном, а чистовая – без него. Это повлечет за собой большие траты, сравнительно с однокамерной конструкцией, но зато, обеспечит безопасность земляных ресурсов;

2. Если грунтовые воды расположены глубоко под землёй, то можно увеличить глубину отстойника. Это увеличение позволит оборудовать более защищенное дно. Соответственно, увеличится щебневая и каменная подушка, а также прослойка песка. Это будет замедлять фильтрации, но проходящие стоки будут значительно чище.

Рекомендации для установки

Строительные работы любой категории требуют исполнения определенных правил. Для септических ям понадобится:

• окружность или квадрат с идеальной ровностью стен, выполненным согласно ТУ дном, эти условия влияют на прилегание колец
• установку нужно доверить специалистам с наличием у них всех необходимых приспособлений, технических средств
• первоначально следует заняться выкопкой котлована, затем приобретать необходимый материал по ее размерам
• прежде чем опускать изделия в яму нужно в них просверлить круги для отводных труб

Подобный вариант подходит для дачного проживания, но следует учитывать, что наполнение проходит быстро и рано или поздно потребует откачки нечистот. Для экономии средств и времени потребуется установка других септиков, их сейчас продают и устанавливают в большом разнообразии. Функции некоторых, состоят из очистки отходов и дальнейшего использования жидкости для технических нужд.

Сливная яма без выкачки из бетонных колец

Накопитель для большой семьи также можно соорудить своими руками. Пригодятся кольца для колодца, кирпичи, цемент, лопаты и герметик (можно битум). Теперь сам процесс изготовления:

• выкопать яму под первое кольцо заранее или уложить сначала модуль, а потом вокруг него копать траншею;
• выкапывать до тех пор, пока кольцо не заглубится минимум на 3 м;
• дно ямы уплотнить, насыпать гравий или гальку, снова уплотнить, затем насыпать не менее 30 см чистого песка;
• песок разровнять, увлажнить и уплотнить;
• уложить на дно кольца сетку или связать армирующие прутки и сделать решетчатое дно, оно требуется для задерживания крупных твердых отходов;
• на край первого кольца уложить кирпичи (на ребро), плотно прижимая кирпичи к краю кольца и друг другу, замазать все цементным раствором;
• на кирпич установить второе ж/б кольцо, прижать;
• по краю второго кольца выложить ряд кирпичей (на цемент), прижать третьим кольцом.

Основная конструкция готова, но есть ряд нюансов:

1. Кольца для колодца следует брать с перфорацией. Ширину кольца выбирают по высоте всего сооружения.
2. В самом нижнем кольце вырезать отверстие для сливной трубы. В дырку зафиксировать стыковой патрубок, швы заделать силиконовым герметиком. После просушки зону стыка обработать мастикой.
3. Верхнее кольцо прикрыть деревянной тяжелой крышкой. В крышке вырезать отверстие для трубы вентиляции. Трубу вывести на высоту от 1 м, для защиты от осадков на верхушку трубы установить оголовок (конус).

Служить септик из колец будет долго, очистка потребуется только через 15 лет. Процесс чистки не будет сложным, если предусмотреть в крышке люк или сделать трубу для вентиляции сечением от 20 см. В этом случае очистной шланг легко пройдет через отверстие и не потребуется снимать всю крышку.

Производство искусственного мрамора из бетона

Вложения: 150 тыс. рублей

Спрос на бюджетные и качественные стройматериалы есть всегда. А в условиях экономии граждан значительно возрастает. Поэтому в последнее время хорошо продается искусственный мрамор. Материал имитирует натуральный камень – как по свойству, так и внешне. Но стоит намного дешевле. Спрос на искусственный мрамор постоянно растет, а рынок еще не заполнен.

Открыть свой цех по производству искусственного мрамора из бетона можно даже в гараже. Оборудование не займет много места, а технологию изготовления можно повторить в домашних условиях. При наличии достаточной сноровки и необходимого оборудования справиться с этим несложно.

На оборудование придется потратить минимум 70 тыс. рублей. Этой суммы хватит, чтобы организовать небольшой цех. Цена оборудования низкая, а вот ежемесячные расходы на сырье составят около 100 тыс. рублей. Небольшой цех сможет производить в месяц 1 тыс. кв.м. искусственного мрамора.

При 100% реализации своей продукции предприниматель может рассчитывать на прибыль в 150-200 тыс. рублей. Т.е. первоначальные вложения могут окупиться всего за 1-1, 5месяца. Но это возможно, если сразу удастся найти оптового покупателя, чтобы сбыть ему весь произведенный товар. Если же предварительных договоренностей не будет, вам, как новому производителю, придется решать серьезные проблемы со сбытом.

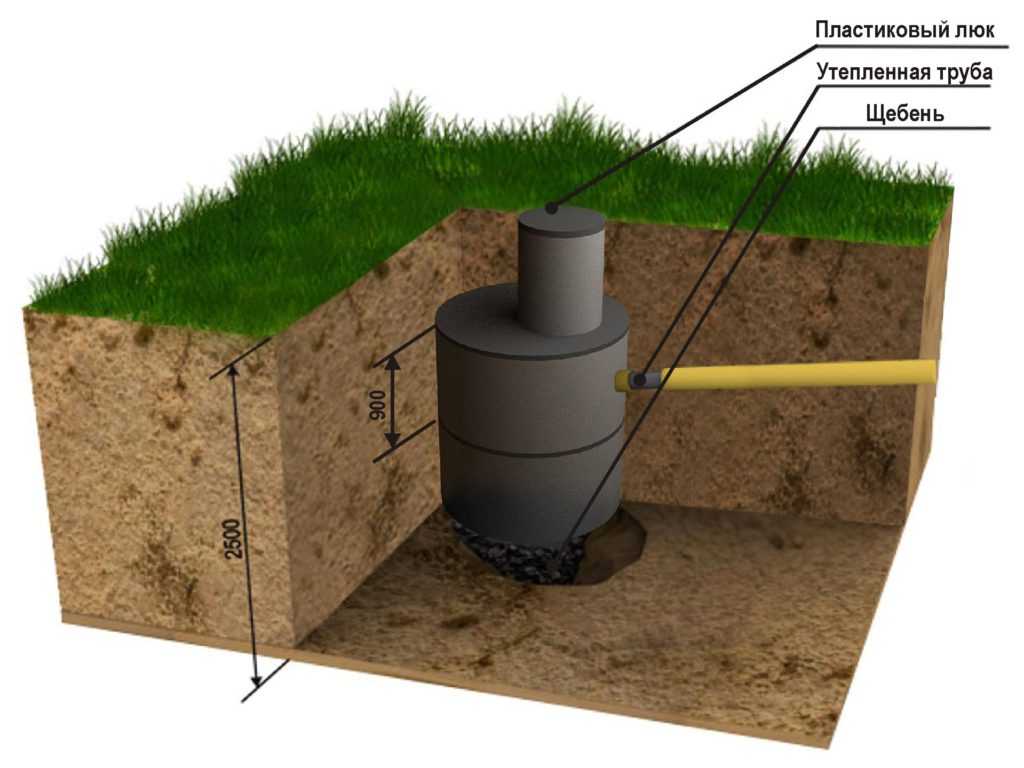

Яма из бетонных колец

Котлован под емкость размещают на участке согласно санитарным нормам.

Для размещения выгребной ямы со стенками из бетонных колец выбирают подходящее место на участке. При этом соблюдают ряд обязательных требований, предусмотренных нормами санитарии: от дома должно оставаться не меньше 5 м, от водозаборов — не меньше 25 м. Место должно надежно защищаться от проникновения талых и дождевых вод.

Выкапывают яму (вручную или спецтехникой) глубиной, соответствующей размерам бетонных колец. Обычная глубина котлована под септик составляет примерно три метра, что позволит ассенизаторской машине производить откачку эффективно — до самого дна колодца.

Дно выравнивают, уплотняют и закрывают железобетонной плитой. Как вариант: можно установить нижнее кольцо, уже имеющее дно. Или залить дно из бетона. Для этого на 4 части песка берут 1 часть цемента и 6 частей щебня. Постепенно добавляют воду в сухую смесь и перемешивают, пока бетон по консистенции не станет похож на сметану и весь щебень не погрузится в раствор.

Приготовленную смесь выливают на дно и выравнивают. Дают раствору схватиться и затвердеть. Дня 3-4 вполне достаточно будет для этого. Если дно заливают в жаркую погоду, то его периодически сбрызгивают водой. Такая мера исключит появление трещин, которое возможно при быстром высыхании.

Опустив бетонные кольца на дно, швы герметизируют раствором цемента.

После окончательного затвердевания бетона приступают к установке колец. После опускания первого кольца проводят изоляцию по окружности перед укладкой второго кольца. Изоляционным материалом может выступить старая камера от велосипедных колес, а также другие типы уплотнителей из резины, которые прокладывают между кольцами. Очень аккуратно нужно проводить опускание бетонных колец в яму, не допуская их перекосов и застревания в ней. Застрявшее кольцо дергать не рекомендуют. Поэтому яму копают немного шире, чем размеры бетонного кольца. Как происходит монтаж кругов, можно увидеть на фото.

Использование жидкого стекла считается очень выгодным. Жидкое стекло добавляют в раствор бетона и смесь наносят на стыки между двумя кольцами. После чего на нижний круг монтируют следующий. Изделия «с замком» будут неплохим вариантом, предусматривающим надежное сцепление бетонных изделий друг с другом. При использовании обычных колец их соединяют простыми скобами.

Вполне достаточно 2 колец, если их диаметр — от 1,5 до 2 метров. Для придания яме функциональности септика ее оборудуют надлежащим образом. Выкапывают вторую яму немного большей глубины, чем у первой. В нее также устанавливают кольца, но дно уже не герметизируют, а оставляют его открытым.

В верхних кольцах просверливают отверстия и прокладывают трубы перелива из одной ямы в другую на глубине 50 см от поверхности земли. Если зимы в регионе холодные, то расстояние до труб от верха ямы будет примерно 80 см.

Канализационные трубы должны пролегать под наклоном.

После окончания монтажа колец и ямы выводят сливные трубы с обязательным соблюдением уклона, составляющим около 15 °. Трубы для слива берут с диаметром 15 см. После вывода труб делают контрольное спускание воды. Если слив осуществляется беспрепятственно, ямы закидывают грунтом.

Делают гидроизоляцию швов изнутри, при высоком нахождении грунтовых вод — еще и снаружи. Поверх последнего кольца укладывают перекрытие с отверстием под люк, его закрывают деревянной крышкой. Крышку утепляют.

Монтируют вентиляционный стояк, который в диаметре должен составлять 100 мм, а в высоту над уровнем земли — 700 мм. Использование биопрепаратов в сливной яме из бетонных кругов делает ее экологически безопасной.

Использование биопрепаратов делает функционирование выгребной ямы полноценным. С их помощью возможно полностью переработать сточную жидкость. Во второе отделение будет переливаться уже очищенная вода.

Вода, очищенная с помощью биопрепаратов, приобретает свой первоначальный химический состав на 98 %, и для окружающей среды она уже не представляет абсолютно никакой угрозы. Можно использовать очищенную воду для технических целей, например, для полива грядок на участке. В основном резервуаре идет разделение жидкости на две составляющие: воду и активный ил, который опускается на дно и автоматически принимает участие в последующей обработке сточных вод.

Принцип функционирования выгребных ям

Обычно комплекс состоит из двух емкостей: одна предназначена для разделения отходов на тяжелые и легкие, а вторая — для накопления жидкости и ее фильтрации. Резервуары соединяются при помощи слегка наклоненной трубы, при этом второй колодец расположен чуть ниже первого. Канализационная труба для слива отходов ведет только в первую емкость, где твердые фракции оседают на дно.

При желании, эта схема может быть сильно упрощена: тогда останется всего лишь один резервуар, где будут скапливаться отходы всех разновидностей. Такое решение существенно упростит и удешевит сборку системы своими руками, но сделает невозможным дезинфекцию жидких отходов. К тому же надо найти способ избавления от них. Выгребная яма без дна является выходом из этой ситуации, то есть гидроизоляцию обустраивают только на боковых стенках. Тогда жидкости смогут беспрепятственно просачиваться в грунт, который станет естественным фильтром. Иногда дно частично бетонируют, если окажется, что почва слишком хорошо пропускает воду, и та не успевает фильтроваться.

Необходимые материалы

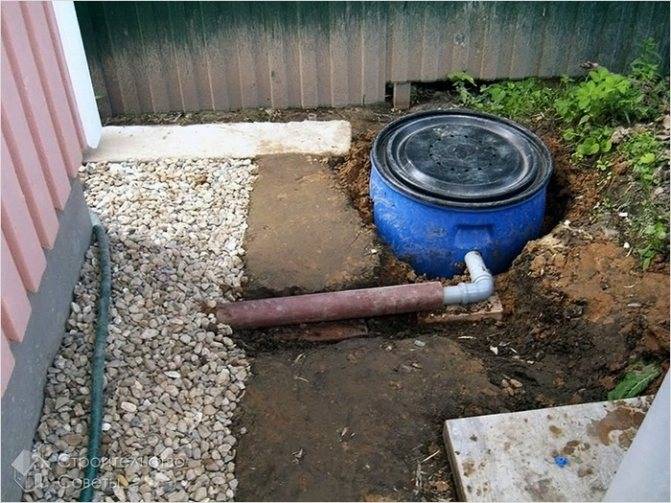

После выполнения предварительных расчётов можно начинать сооружать септик

После выполнения предварительных расчётов – определения объёма септика, протяжённости канализационного трубопровода, гидрогеологического состояния почвы, глубины промерзания, габаритов котлована и требуемого уклона – можно начинать сооружать септик из пластиковых бочек.

Для работы вам понадобятся следующие материалы:

Если на вашем участке грунтовые воды стоят очень высоко, то дно котлована придётся бетонировать. Для этого вам понадобится цементно-песчаная смесь, электромиксер, ёмкость для смешивания, арматура и стальные тросы для фиксации бочек на дне.

Если грунт сыпучий, то стенки котлована нужно будет укреплять деревянной опалубкой или стальной мелкоячеистой сеткой. Для утепления очистного сооружения и канализационного трубопровода понадобится минеральная вата для труб, пеноплекс или пенопласт для очистного сооружения.

Перед началом земляных работ из дома нужно вывести канализационную трубу

Перед началом земляных работ из дома нужно вывести канализационную трубу. Именно от этого места вы будете копать траншею с уклоном к септику. Далее септик из бочки делаем в такой последовательности:

Обратная засыпка септика выполняется с чередованием слоёв песка и бетона

Важно: по мере выполнения засыпки бочки нужно наполнять водой выше уровня засыпки на 20-30 см. Это позволит уберечь конструкцию септика от деформации под давлением грунта. Видео руководство по сооружению септика из бочек:

Видео руководство по сооружению септика из бочек:

Очистка выгребных ям

Вне зависимости от типа выгребной ямы, рано или поздно она заполнится, и вам придется осуществить ее очистку. Вы можете попробовать сделать это самостоятельно, однако гораздо проще и эффективнее вызвать на помощь ассенизаторов.

Откачка выгребной ямы ассенизаторами не может полностью решить проблему очистки, поскольку преимущественно откачиваются жидкие отходы, а осадок остается на дне ямы. Со временем машину ассенизаторов придется вызывать все чаще. Чтобы решить эту проблему, можно использовать специальные препараты для выгребных ям, которые предлагаются в магазинах.

Для летнего периода наиболее эффективными и самыми экологичными являются биоактиваторы, которые состоят из комплекса живых микроорганизмов, ускоряющих процесс разложения органики.

Однако биопрепараты могут функционировать только при температуре от +4 до +30 градусов. На зимнее время лучше выбирать химические средства. Но далеко не все из них являются безопасными. Оптимальным вариантом считаются нитратные окислители, которые являются безопасными для человека и растений.

Санитарные нормы

Конечно, выгребная яма для дома является отличным решением для достижения комфорта и безопасности жильцов. Однако для того, чтобы использование канализации принесло только пользу и не стало причиной появления различных проблем, в том числе со здоровьем жильцов, в процессе создания накопительной системы необходимо соблюдать все санитарные нормы.

Подведем итоги:

• Как уже отмечалось, в соответствии с Государственными санитарными нормами выгребная яма должна находиться на расстоянии не менее 30 метров от скважин с водой и колодцев, а также обязательно быть ниже их по уровню.
• Запрещается использовать накопители без дна, если суточный объем жидких отходов превышает один кубометр.
• Крышка должна прикрывать выгребную яму достаточно плотно, особенно это касается холодного времени года. Для того чтобы резервуар не замерзал, лучше всего дополнительно утеплить крышку.

Надеемся, что статья ответила на основные вопросы, как сделать выгребную яму. И теперь создание канализации в вашем частном доме не составит для вас особого труда. Если все работы будут выполнены правильно и в соответствии с существующими санитарными нормами, вы сможете без проблем наслаждаться комфортом вашего собственного коттеджа.

Определение необходимого количества бетонных изделий

Чтобы определить их количество для сливной ямы, необходимо посчитать сначала объем одного элемента. Для этого используют формулу: V = 3,14D2H/4 (D – внутренний диаметр, Н – высота). Разделив общий объем выгребной ямы на объем одного кольца, можно узнать необходимое количество колец.

Технические параметры и размеры бетонных колец для септика должны соответствовать ГОСТ 8020-90. Поэтому при расчете объема можно воспользоваться уже готовыми результатами, представленными в таблице.

Объем бетонных колец:

Обозначение	Внутренний диаметр, мм	Наружный диаметр, мм	Высота, мм	Объем, м3
КС-10-9	1000	1160	890	0,71
КС-15-9	1500	1680	890	1,59
КС-20-9	2000	2200	890	2,83

Обычно для дома, в котором проживает 3-4 человека, требуется 5 колец КС-10-9. С их помощью можно создать выгребную яму объемом 3,5 м3. Если необходима сливная яма своими руками большего объема, то надо взять или большее количество колец, или выбрать кольца с большим внутренним диаметром. Рассчитав, какого объема будет выгребная яма из бетонных колец, чертежи для ее монтажа можно сделать самостоятельно или найти в специальной литературе.

Обозначение кольца расшифровывается следующим образом: КС- кольцо стеновое, первая цифра – внутренний диаметр кольца, а вторая – высота в дециметрах

Использование бетонных колец для канализации частного дома очень выгодно экономически. Выгребная емкость из бетонных колец цена будет всегда меньше любого другого варианта с применением бетона. Это обусловлено тем, что кольца, изготовленные промышленным способом, имеют толщину стенок 7-10 см, а при использовании бетонных блоков или «монолита» этот параметр составляет 20-40 см. Следовательно, для колец используется намного меньше бетона, что делает их дешевле.

О вентиляции

Когда строите туалет для дачи, не забудьте про вентиляцию. Отхожее место должно быть оборудовано:

1. Приточной вентиляцией. Представляет собой небольшое отверстие в нижней части туалета. Делается только в каменных туалетах. Закрывается решеткой или противомоскитной сеткой.
2. Вытяжной вентиляцией из верхней части ямы. Если выгреб планируется закрывать бетонной плитой перекрытия, то на этапе сборки опалубки для трубы вентиляции оставляют закладную. Асбестоцементные и канализационные трубы – наиболее часто применяющийся материал для вентиляции. Их пускают по задней части кабинки (снаружи) и крепят к обшивке хомутами. Чтобы улучшить естественную тягу трубу выводят на солнечную сторону и красят в черный цвет. Оголовок поднимают выше крыши на 70-80 см.
3. Вытяжной вентиляцией из верхней части кабинки. Чтобы не делать еще один оголовок, трубу подсоединяют к вентиляции выгреба.

Первое, что делает хозяин при постройке дома – это строит туалет. Без этого сооружения даже минимальный комфорт становится недосягаемой мечтой. Надеемся, что представленная информация и эскизы помогут сделать вам собственный проект дачного туалета. Если у вас появились свои идеи, или вы нашли ошибки в тексте или рисунках, то большая просьба написать нам. Приглашаем теоретиков и практиков к дискуссии.
