Устройство
Прежде чем устанавливать выключатель, давайте рассмотрим, как устроен этот коммутационный аппарат. Сделаем это на примере самого простого одноклавишного выключателя света
Наиболее важной частью этого устройства является рабочий механизм. Он представляет собой металлическую рамку, на которой закреплён привод, непосредственно осуществляющий включение и отключение аппарата
По сути, этот привод является подвижным контактом, который соединяет между собой два неподвижных контакта выключателя.
Один неподвижный контакт – входящий, к нему подключается провод из питающей сети, второй – выходящий, проводом он соединяется со светильником. Правильное положение этих двух неподвижных контактов – разомкнутое, при этом выключатель считается отключённым, цепь между питающей сетью и светильником не замкнута, лампочка не горит. Как только происходит воздействие на привод выключателя, подвижный контакт принимает такое положение, при котором замыкает цепь между двумя неподвижными, от источника питания поступает напряжение на лампочку и она загорается.
Рабочий механизм выключателя.
Вся контактная часть в целях безопасности помещена в какой-то диэлектрик (это может быть пластик либо фарфор). Установка выключателя производится в стенных отверстиях, но перед этим в проделанные в стене дырки необходимо вмонтировать специальные подрозетники. А уже в них закрепляется рабочий механизм выключателей. Их надёжная фиксация осуществляется за счёт раздвижных лапок, расположенных по бокам рабочей части.
Ещё одна конструктивная составляющая выключателей – это защитные элементы. Как правило, они выполняются из пластика. Первая из этих элементов – клавиша, она крепится к приводу рабочей части и осуществляет непосредственное управление коммутационным аппаратом. Второй элемент – это защитная рамка, она закрывает рабочую часть и предотвращает возможность прикосновения человека к контактам выключателя, находящимся под напряжением. Крепление рамки осуществляется винтами либо пластиковыми защёлками.
Какие преимущества можно получить при использовании этого способа и его основные моменты
Ключевыми положительными моментами от использования воздушного способа прокладки кабеля являются:
- простая реализация задумки, особенно на участках с твердым грунтом, где нет возможности создать полноценную траншею;
- наличие возможности осмотра целостности коммуникаций на повреждения и дефекты;
- минимальная вероятность нанести механическое повреждение кабелю;
- доступная вентиляция по всей длине, что обеспечивает возможность использования кабеля небольшого сечения, что существенно снизит стоимость.
Еще одной важной особенностью прокладки линии электропередач воздушным способом является применение для этой процедуры стального троса. Его расположение может быть предусмотрено конструкцией кабеля, что обеспечит его нахождение внутри, или его протягивают снаружи. Первый варрант наиболее предпочтителен, так как трос находится внутри, что обеспечивает его длительную сохранность и исключение влияния коррозии
Также при его использовании система монтируется значительно проще
Первый варрант наиболее предпочтителен, так как трос находится внутри, что обеспечивает его длительную сохранность и исключение влияния коррозии. Также при его использовании система монтируется значительно проще.
Трос при реализации процесса необходим для придания надежности и устойчивости кабелю при сильном ветре или других погодных явлениях, которые могут повлиять на целостность структуры.
Ключевым моментом при подобной прокладке является то, что кабель и внешний трос не должны прикасаться к арматурам основы и другим металлическим элементам конструкции. Это может стать причиной образования наводок. Также между собой не должны соприкасаться две линии. Еще один момент – это создание припусков для небольшого провисания проводов. Так они будут более устойчивыми к погодным явлениям.
Запас
Никогда не покупайте электрику ровно столько, сколько нужно. Всегда делайте это с минимальным запасом.
Даже самые качественные и дорогие розетки и выключатели, с заявленным циклом коммутаций в 50 тыс., периодически ломаются и выходят из строя.
Это может произойти не сразу, а через 5 или 10 лет. Чем больше срок, тем хуже для вас.
Вы приходите в магазин и узнаете, что производитель уже снял данную коллекцию с производства, а подобрать идентичную не представляется возможным. Поэтому всегда добавляйте несколько штук про запас.
Сколько именно? Для квартиры до 100м2:
3 розетки + 2 одноклавишных выключателя
1 проходной + 1 перекидной выключатель
рамки – 2 одиночных + 2 двойных + 1 тройную + 1 четверную
Этого будет более чем достаточно и хватит вам для спокойной бесхлопотной жизни на долгие годы вперед.
Как действует акустический выключатель
Технические характеристики
Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:
- вес нетто (без упаковки) 30 – 60 г;
- габаритные размеры 40*40*15 –86 *86 *26 мм;
- напряжение бытовой сети 220 В;
- максимальный ток нагрузки 5A;
- мощность нагрузки200–1100Вт;
- регулировка звуковой чувствительности 20 –150 дБ;
- класс защиты корпуса IP30 – IP34;
- относительная влажность от 20% до 60%;
- температура эксплуатации от 0°С до +40°С;
- срок гарантии изделий 12–24 месяца.
Составляющие детали
Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:
- транзисторов и диодов;
- диодного моста и стабилитрона;
- микросхем триггера и компаратора;
- резисторов и конденсаторов;
- микрофона и реле.
Плата помещается в крепкий пластиковый корпус защелками.
Отличия между хлопковым и звуковым (голосовым) выключателем
Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.
Диммеры (выключатели с регулятором)
Представляют собой некое подобие реостата, который знаком большинству из нас по школьным урокам физики. Диммер работает по этому же принципу. Реостат изменяет сопротивление электрической цепи, а значит, и силу тока в ней. Выше сопротивление — меньше сила тока. Чем меньше сила тока, тем тусклее горит лампочка, включенная в электрическую цепь. С помощью таких выключателей можно регулировать интенсивность освещения поворотом управляющего колесика.
Плюс диммеров в экономии энергии (некоторые устройства даже самостоятельно отключаются, когда в комнате никого нет) и простоте использования. Но есть и минус: из-за высокой стоимости не все могут позволить себе такие выключатели. На заметку: диммеры отлично работают с лампами накаливания, но с модными в последнее время светодиодными светильниками и лампами могут конфликтовать и функционировать некорректно.
Способ установки выключателя
Накладной двухклавишный выключатель Типы выключателей по способам монтажа различаются открытые (накладные) и внутренние (встраиваемые). Выбор зависит, прежде всего, от вида электропроводки, подбираются соответствующие устройства. При этом устанавливать внутренний выключатель при наружной проводке не запрещено.
Накладные приборы существенно выступают над поверхностью, но не требуют дополнительного отверстия внутри стены (по типу подрозетника). Не всегда такие устройства выглядят эстетично, но некоторые дизайнерские модели специально выбирают для дополнения внутренней и внешней отделки помещения.
Для встроенных коммутаторов необходима дополнительная полость по размеру, которую следует заранее подготовить. Подобные выключатели необходимо учитывать при построении первоначального плана электропроводки. Приборы практически не выделяются, что делает их более эстетичными и удобными.
Общие сведения
Устройство и принцип работы
Выключатель одноклавишного типа конструктивно состоит из основных 4 частей:
- Главная (металлическая, куда реже пластиковая).
- Рабочий механизм, который состоит из контактной группы, зажимов (для подсоединения электрических проводов) и элементов для крепления.
- Клавиша.
- Защита декоративного элемента (корпус или рама).
Рассмотрим, какие есть виды коммутаторов.
Виды выключателей с одной клавишей для управления
По способу установки отличаются 3 основные виды выключателей:
- Для скрытой проводки, которую часто используют при возведении современных построек.
- Для наружной установки (такие изделия в основном популярны для загородных построек).
- Для установки на шнур прибора освещения.
По степени защищенности механизма внутреннего типа от влаги и пыли:
- Для защиты помещения (IР20).
- Для помещений, в которых повышенный уровень влажности (IР44).
- Для наружного применения (IР65).
По числу коммутируемых внутренних контактов:
- Однополюсные (с одной группой контактов, которые подключают в разрыв проводов «фазы»).
- Двухполюсные (с двумя группами контактов, которые отключают от электрического устройства оба провода питания: ноль и фаза).
- Проходные, которые обладают тремя контактами.
По методу подключения электрических приборов выключатели могут быть:
- С зажимами винтового типа.
- С подпружиненными клеммами для фиксации.
Далее стоит рассмотреть все параметры таких коммутаторов.
Подключение выключателя с подсветкой
Кто хотя бы однажды в поисках выключателя в полной темноте, не спотыкался об лежащую на полу обувь и другие предметы, и, ругаясь, с трудом нашаривал на стене заветную кнопку? Эта ситуация всем до боли знакома. Поэтому для облегчения поисков и был создан выключатель с подсветкой. При выключенном свете индикатор светится и указывает на его местонахождение.
Принцип конструкции и работы выключателя с подсветкой
В отличие от обычного, выключатель с подсветкой снабжен световой индикацией, в роли индикатора выступает неоновая лампа или светодиод, подключенный параллельно к контактам устройства и токоограничивающий резистор, понижающий напряжение в сети.
Когда мы отключаем свет, и в контактах выключателя происходит разрыв фазы, идущей к светильнику. Но при этом цепь, к которой подключен светодиод индикатора, не разрывается. Резистор понижает входящее напряжение до минимума, необходимого для включения светодиода.
При включении света, индикатор отключается. Это происходит от того, что ток идет по пути наименьшего сопротивления. К светильнику подведен провод с сечением значительно большего, чем у провода, идущего к светодиоду, а значит и сопротивление значительно меньше.
Выключатель с подсветкой
Возникает резонный вопрос: если загорается светодиод индикатора, значит есть напряжение, почему тогда не включается лампа в светильнике? Все дело в резисторе, через который проходит ток к светодиоду. Он понижает напряжение до уровня, которого не хватает для включения лампочки в люстре, но хватает для включения светодиода.
Подключение выключателя с подсветкой выполняется так же, как и обычного.
Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством. Причина в том, что при отключенном выключателе ток, идущий через светодиод к лампе, заряжает фильтрующий конденсатор, которому для зарядки много тока не нужно. Конденсатор, в свою очередь, пытается включить схему запуска энергосберегающей лампы. Однако заряда конденсатора не хватает, он разряжается, и лампа снова гаснет. И так может продолжаться бесконечно.
Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать. По той простой причине, что светодиодному индикатору, чтобы он загорелся, нужны и ноль, и фаза. А ноль к индикатору идет от выключенной люстры на потолке
Если лампа отсутствует, то значит и цепь питания разорвана
А ноль к индикатору идет от выключенной люстры на потолке. Если лампа отсутствует, то значит и цепь питания разорвана.
Выключатели
Осмотрите выключатель. К нему подходят два изолированных провода. Простой выключатель (1) имеет только клеммы L и 1 (устройство клемм выключателей аналогично устройству розеточных клемм. Фазный провод (проверьте с помощью индикаторной отвертки) подключается к клемме L («Вход», часто дублируется стрелкой, направленной к центру выключателя). Провод, идущий к нагрузке (светильнику), подключается к клемме 1 («Выход», часто дублируется стрелкой, направленной от центра выключателя).
На механизме или суппорте выключателя обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Выключатель будет работать и в перевернутом состоянии, но правильное положение клавиши позволяет узнать, включен выключатель или нет, даже если лампочка освещения перегорела.
Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы (2). Это переключатель на два направления, который подключен для однолинейного использования, то есть используется на одно направление, что совершенно безопасно.
Основные схемы управления освещением
На рисунках показана тыльная сторона выключателей с пружинными клеммами. Зелено-желтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.
1. Одноклавишный выключатель
2. Переключатель на два направления, подключенный на одно направление
Сколько нужно розеток и выключателей?
Как правильно посчитать электрику? Казалось бы, что тут сложного?
Ошибка №5
Берешь проект и считаешь необходимое количество.
Однако в отдельных проектах многие розетки и выключатели указываются чисто номинально, без расшифровки их состава и функционального значения. Например, блок из двух розеток может быть обозначен как одна электроточка.
Во-вторых, в проект по ходу дела могут быть внесены корректировки. Этому способствуют изменения в расположении мебели.
Особенно частым правкам подвергается кухня.
Также мало кто из проектировщиков изначально задумывается про отдельные розетки для зарядной базы робота-пылесоса, ёлки на Новый Год или светодиодных гирлянд на окне.
Все это появляется уже в процессе ремонта. Поэтому считать чистовую электрику нужно после завершения всех черновых работ и поклейки обоев.
Но и это не все. Выключатели выключателям рознь.
Недостаточно переписать и занести в табличку количество отверстий в стене с монтажными коробками. Нужно еще четко знать их функциональное значение.
Потому как, выключатели бывают:
одноклавишными и двухклавишными
диммерными
проходными и перекрестными
При этом в магазине внешне они могут выглядеть одинаково, но отличаться начинкой. Вот тут уже вам должен помочь мастер, который делает ремонт.
Некоторые вообще считают все механические и проходные выключатели прошлым веком и вместо них вовсю применяют дублирующие дистанционные.
Они не требуют проводки и штробления (работают от батарейки до двух лет), ни подрозетника (клеятся или прикручиваются на стену куда угодно).
Способ установки выключателя
Устройство может быть установлено различными способами, исходя из этого их делят на два типа.
Накладные приборы. Так называются выключатели, которые накладывают на поверхность стены и закрепляют. Они характерно выступают над стеной, что может выглядеть не совсем эстетично. Накладные устройства чаще используются при монтаже внешней проводкой, но могут быть подключены и к скрытой.
Приборы отличаются более простым монтажом, надежны и функциональны. В продаже можно найти интересные дизайнерские модели, предназначенные для установки в винтажных интерьерах
Встроенные выключатели. Коммутаторы устанавливаются в подходящую по размеру полость, заранее выполненную в стене. Это значительно усложняет их монтаж, но улучшает внешний вид.
Верхняя декоративная панель выключателя чуть выступает над поверхностью стены или полностью в ней утоплена. Встроенные модели предназначены для использования со скрытой проводкой, с внешней они работать не могут.
Включаем и выключаем свет из десяти мест
Мы подробно рассмотрели схему коммутации светильников из двух разных мест.
Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери. Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе. И чтобы таких выключателей в коридоре было несколько — у разных дверей.
Для организации такого освещения нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.
Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.
Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.
Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние, меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.
Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.
Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.
Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.
Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.
Способ крепления провода в выключателе
Виды выключателей также разделяют и по способу креплению жил. При креплении жил, выключатели также разделяются на два вида. Соединение может быть следующих видов:
- Безвинтовое. Здесь провода необходимо крепить с помощью специальных зажимов.
- Винтовое. Провода крепятся с помощью винтов.
В первом случае вам необходимо будет использовать специальные зажимы. В качестве зажима будет выступать пластина, которая способна надежно зафиксировать ваши провода. Этот способ крепления имеет небольшой недостаточно, к которому относится то, что со временем крепление может ослабиться и его необходимо будет подтянуть.
Винтовое соединение проводов в выключателе необходимо использовать тогда когда жилы в проводе алюминиевые. Для медных проводов лучше всего использовать безвинтовое соединение.
Обозначение выключателей на строительных схемах
Одна из схем, которой пользуются строители-электромонтажники, не является принципиальной электрической. Это схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.
Иногда потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Им показывают схему, в которой им сложно разобраться и они часто принимают ее как есть, а потом возятся с переделками. Ниже показано обозначение розеток и выключателей на чертежах.
Обозначение выключателей на чертежах указывают небольшим кружком, от которого исходит отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°: выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.
Розетки обозначаются полуокружностью, выпуклой вверх (чаще сегментом круга). От окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.
На картинках были изображены накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, но они имеют более высокий класс защиты: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».
Для отличия таких розеток на чертежах, а также выключателей, для них применяют заливку черным сплошным цветом. Все остальные правила для обозначений остаются прежними. Для более подробных сведений об обозначениях электрики на строительных чертежах обращайтесь к ГОСТ 21.614–88.
Классификация выключателей
На данный момент выключатели можно разделить по трем признакам:
Тип установки прибора.
В зависимости от типа проводки, которая может быть внешней или скрытой, выключатели также делятся на приборы внешней или скрытой установки.
В современных квартирах чаще всего проводка идет внутри стен или под слоем штукатурки, поэтому выключатель устанавливается в специальную коробку, заглубленную в стену и фиксируется разводными лапками, снаружи остается только корпус. Эти приборы имеют привлекательный внешний вид и множество различных дизайнов.
В старых домах с деревянными стенами и перекрытиями еще можно встретить открытую проводку, когда электрические провода крепятся прямо на поверхности стен или потолков при помощи специальных роликов. Нередко такой способ используют для организации электроснабжения , бань или современных домов, интерьер которых стилизован «под старину».
Приборы для этих проводок также различаются. Для внешней используются более объемные розетки и выключатели, которые устанавливают прямо на стену, используя подрозетник. Современные модели выглядят неплохо, но сильно выпирают над поверхностью. Зато обслуживать и ремонтировать такие выключатели проще, чем приборы скрытой установки.
Способ коммутации проводов.
Провод внутри выключателя может крепиться двумя способами:
Для алюминиевых проводов чаще используют крепление жил с помощью винтов. Для этого используется специальная зажимная пластинка, надежно фиксирующая жилы в вводном отверстии. Но со временем винтовое крепление может ослабнуть и придется его подтягивать.
Безвинтовое крепление часто применяют при использовании медных проводов. Его конструкция обеспечивает надежный контакт провода и токопроводящей арматуры.
Отличия выключателей по способам управления
Современные устройства оснащены несколькими вариантами управления. При этом способ не влияет на то, как устроен выключатель. Отличается внешний вид и метод использования. Выбор осуществляется исходя из предпочтений пользователей, внешнего вида.
Клавишные приборы
Клавишный вид выключателя света Наиболее распространенный и знакомый вариант. Внутри коммутатора контакты закрепляются стационарно, переключение осуществляет качающийся механизм на пружине, которая работает на сжатие и растяжение (включение, выключение). Число клавиш отличается по необходимости. Устройство одноклавишного выключателя считается классическим и самым простым.
В некоторых моделях используется шарик, который качается по закрепленному коромыслу. Деталь проходит по оси и перекатывается, сдвигая механизм к контактам на противоположной стороне. В других оборудуют подпружинную рамку, которая, раскачиваясь, создает и разрывает электрическую цепь.
Преимущество последних – длительный срок эксплуатации. Если правильно подобрать устройство по характеристикам электропроводки и условиям использования, коммутатор будет работать несколько десятилетий. Стоимость клавишных механизмов невелика, что часто привлекает покупателей.
Кнопочные приборы
Выключатель света веревочного типа Микроконтакты соединены с пружиной – при первоначальном нажатии цепь замыкается, при повторном разъединяется. Чаще всего встречаются в небольших устройствах (например, настольных лампах классического «советского» образца). Цена не намного выше клавишных, но компенсируется необычностью внешнего вида и способа коммутации.
Веревочные приборы
По принципу действия такие устройства схожи с кнопочными переключателями. Дополнительная деталь – рычаг, с одной стороны закрепляемый к кнопке коммутатора, с другой оснащенный веревкой, шнурком из хлопка или цепочкой.
Поворотные приборы
Данная разновидность коммутаторов по схеме переключения схожа с клавишными приборами. Внутри контакты могут находиться только в двух положениях, но в качестве переключателя используется поворотный рычаг. Используются подобные приборы редко, в основном в ретро-дизайне. Могут быть только одиночными, в отличие от двух- и трехклавишных выключателей.
Сенсорные приборы
Сенсорный выключатель очень удобен в использовании Устройство сенсорного переключателя предполагает использование двух различных схем действия. Первые модели срабатывали за счет небольшой электрической емкости тела человека (конденсаторный принцип работы). При соприкосновении текущая емкость прибора изменялась, что и служило сигналом для переключения положения механизма.
Дополнительный плюс таких коммутаторов – возможность плавной регулировки степени освещения. При быстром нажатии происходит включение/выключение. При удерживании пальца на поверхности – снижение или увеличение уровня света.
Модели последних разработок выглядят как небольшие дисплеи. Регулировка осуществляется за счет встроенных микросхем. Могут быть включены дополнительные функции – таймер, подсветка, другие.
Акустические
Коммутаторы с акустическим способом управления имеют определенные преимущества, недостатки. С одной стороны, удобство использования из любой точки помещения, с другой – устройство может сработать в непредвиденный момент (звук пробки от шампанского, хлопанье ребенку за хорошо рассказанный стих, других). Монтажеры рекомендуют устанавливать их в паре с классическими вариантами.
Монтаж распределительных коробок
Размер и конфигурация распределительной коробки зависят от количества соединений проводов и условий, в которых она устанавливается (рис, 7.23).
 |
Рис. 7.23. Снизу к распределительнойкоробке подходит питающий кабель, которыйрасщепляется на несколько отходящих проводов |
Скрытая распаянная коробка защищена сама по себе, снаружи лишь крышка. Она бывает двух видов: с защитной прокладкой или без нее (рис, 7.24).
 |
Рис. 7.24. Распределительные коробкирасполагаются по схеме одна за другой,они соединены общим питающим кабелемпри коробочной схеме расключения |
В первом случае крышка имеет резиновое кольцо, которое герметизирует ее соединение с коробкой. Во втором крышка крепится шурупами или просто защелкивается в пазах.
При монтаже кабеля в пластиковых трубах независимо от вида монтажа труба должна заходить в коробку на 1-3 см, не оставляя кабель незащищенным (рис, 7.25). Это касается и установочных коробок-подрозетников.
 |
Рис. 7.25. Трубы должны входитьв электромонтажные коробки на 1-3 см |
Если коробка небольшого размера, для бурения отверстия под нее можно воспользоваться алмазной коронкой, точно так же, как для выдалбливания углубления под розетку или выключатель. Диаметр коробки в таком случае не должен превышать 70-100 мм (рис, 7.26). Если коробка больше, при помощи все той же коронки пробуриваются несколько углублений рядом, а затем отверстие подравнивается зубилом. Глубина выемки должна быть такой, чтобы закрытая крышка коробки была на одном уровне с поверхностью стены.
 |

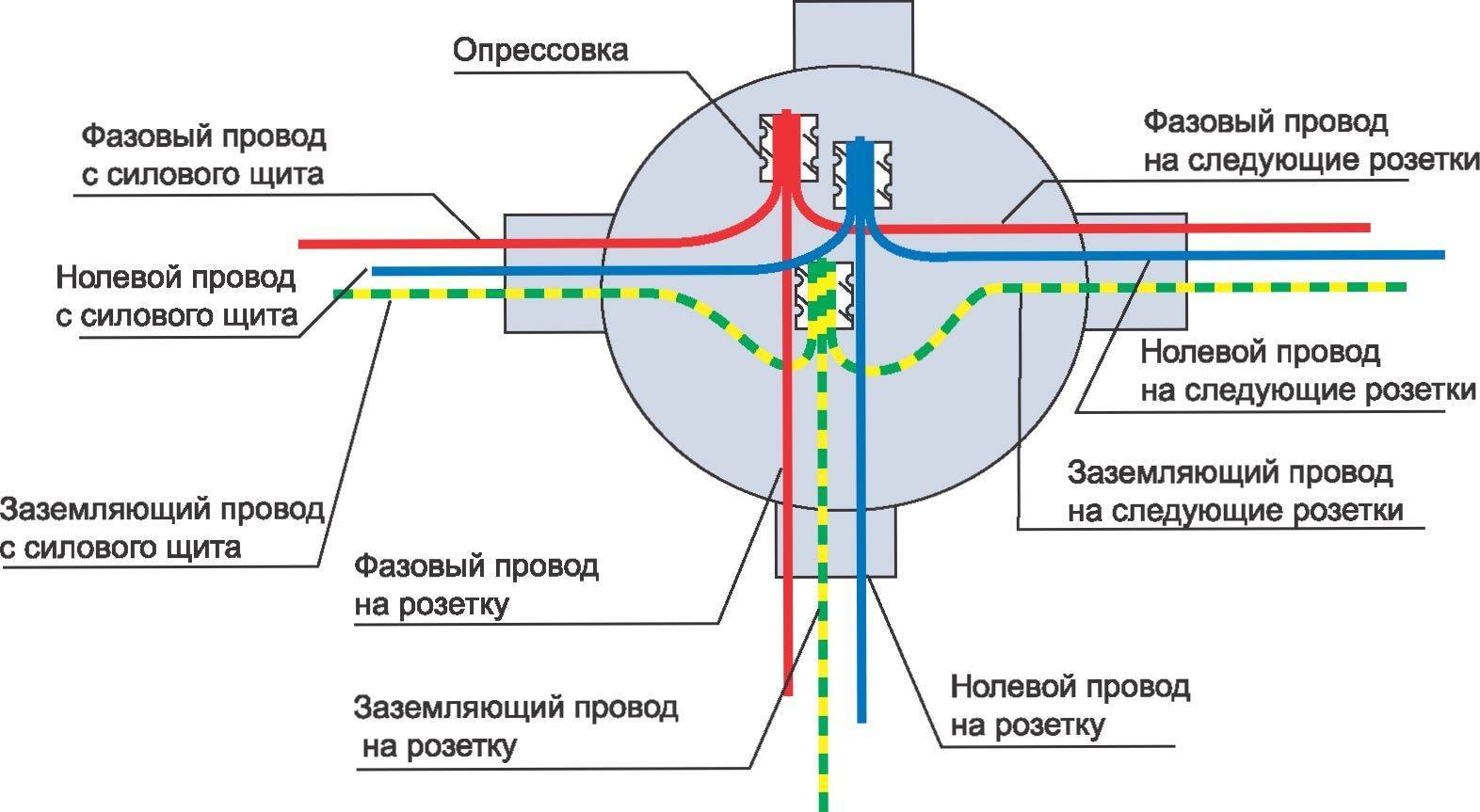

Рис. 7.26. Схема соединения проводов в распределительной коробке под одну розетку |
Следующий этап монтажа — это заведение внутрь коробки всех соединяемых проводов. На дне коробки или по бокам есть пластиковые лючки, которые отламываются по мере необходимости. В эти отверстия просовываются концы кабелей. Затем провода соединяются между собой при помощи клеммных колодок, колпачков, клемм, сжимов или скруткой вручную. Провода можно дополнительно обмотать изолентой (рис, 7.27).
 |

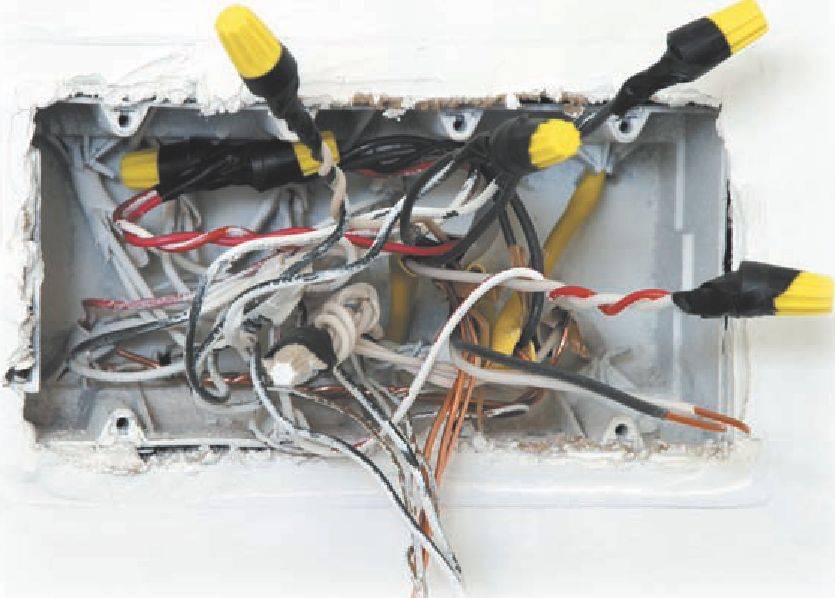

Рис. 7.27. Распределительная коробка со снятойкрышкой |
После этого провода скручиваются, прячутся в коробку и закрываются крышкой. Затем коробка вставляется в углубление и фиксируется в нем при помощи штукатурки или гипса. Кроме того, практически все виды коробок можно прикрепить при помощи дюбельгвоздей или шурупов.
Монтаж в полых перегородках
Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.
Монтаж точек в этом случае несколько отличается от обычного способа (рис, 7.28).

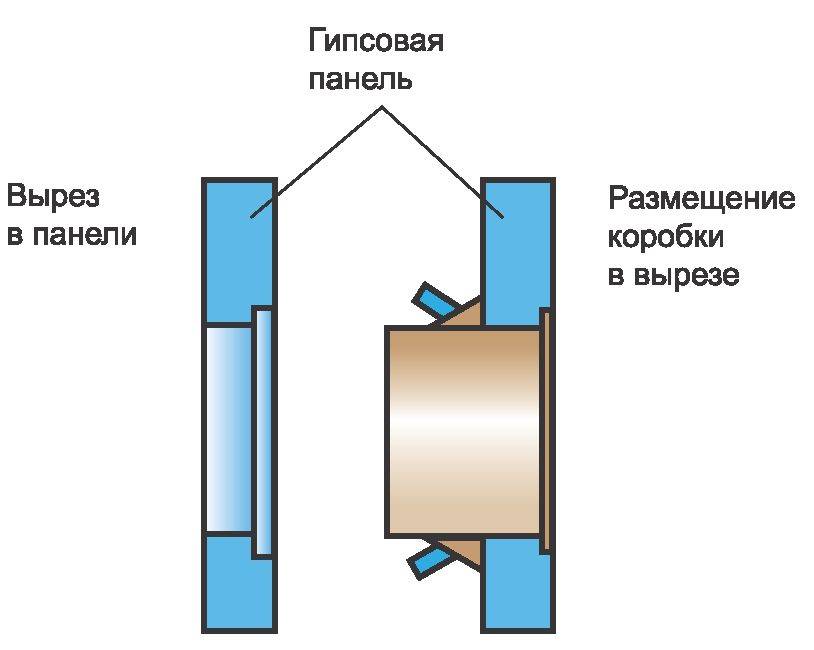

Рис. 7.28
Установочная коробка для полых стен:обратите внимание, на какую глубину она должнавходить
Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу (рис, 7.29).
 |
Рис. 7.29. Монтаж распределительной коробкив гипсокартонной перегородке |
Следующий этап — установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой (рис, 7.30). Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте. После этого розетка монтируется в установочной коробке (рис, 7.31).
 |
Рис. 7.30. Крепление установочной коробкив полой стене |
Если распаянные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.
Способ управления устройством: виды
По типу управления выделяют кнопочные, веревочные, сенсорные, со встроенным дистанционным управлением, с датчиками и другие устройства.
Клавишные
Используются для управления освещением комнаты. Массово устанавливаться начали недавно, поэтому в интерьере смотрятся оригинально. Плюсы – срок службы, цена, комфорт. Состоят из корпуса и качающегося механизма с пружиной.
Шнуровые
Пик популярности таких коммутаторов пришелся на 70-е года прошлого века. Сегодня используются редко. Включаются и выключаются такие приборы, если дернуть за шнурок, который закреплен на поворотном рычаге, взаимодействующем с двигающейся контактной колодкой.
Кнопочные ретро старого образца
Работают по принципу ключа – первое нажатие замыкает контакт, а второе размыкает. Используются в настольных и напольных приборах, также в настенных моделях.
Сенсорные
Это инновационное поколение приборов управления светом. Для работы используются микросхемы, благодаря которым продлевается срок службы и исключается возможность возникновения короткого замыкания. Работают при касании. Так же в режиме кнопки или ключа.
С дистанционным управлением
При помощи пульта дистанционного управления выключатель управляется на расстоянии. По радиоканалу от пульта передается сигнал на осветительный прибор. Выключатель выступает в качестве приемника сигнала. Пульт может быть выполнен в различных корпусах, для домашнего использования делается в виде брелка.
Дополнительно в схеме часто используют микроконтроллеры, расширяющие диапазон: регулирование интенсивности, таймер.
Со встроенными датчиками
Такие коммутаторы содержат детекторы, которые анализируют параметры окружающей среды. Используются датчики движения, которые анализируют, находится ли в зоне видимости объект. Сигналы с датчика поступают на контроллер, обрабатываются, а затем срабатывает выключатель. Подобные устройства можно программировать. Активно используются в системе «умный дом».
Проходные или перекидные устройства
Это вид клавишных моделей. Разница в том, что они не замыкают контакты, а переключают. К перекидным выключателям подсоединяют сразу несколько осветительных приборов.
Выводы и полезное видео по теме
Сравниваем электроустановочные устройства от разных производителей:
Что обозначает маркировка степени защиты корпуса:
Современные выключатели – сложные устройства, позволяющие сделать быт человека максимально комфортным. При этом они еще и помогают экономить электроэнергию, это касается высокотехнологичных моделей, оснащенных датчиками освещенности и движения.
Производители выпускают изделия разного дизайна, что позволяет им легко вписываться в интерьеры любого стиля. Среди ассортимента моделей легко подобрать подходящий вариант, следует только определить, какой именно выключатель нужен для существующих условий эксплуатации.
Есть, что дополнить, или возникли вопросы по выбору выключателя света? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.
Источник
Заключение
Какие бывают виды и типы выключателей, чем они отличаются между собой, их устройство и лучшие фирмы производители — с ответом на эти вопросы вы уже ознакомились. Теперь осталось сделать выбор. Современные типы выключателей — механизм сложный, но при этом удобный в быту. Вашему выбору предлагаются устройства разного дизайна и разной степени экономии с подробным описание как ими пользоваться и что при этом нужно учесть. Высокотехнологичные модели простые и сложные, с экономией электроэнергии , оснащенные датчиками движения и освещенности. Ассортимент дизайна достаточно разнообразен, легко выбрать свою модель, подходящую под ваши условия эксплуатации.
