Виды вентиляционных труб: подробный сравнительный обзор труб для вентиляции

Выбор необходимой конструкции

Приобретая трубы для вентиляции , нужно учитывать то, что они должны иметь диаметр меньший, чем отверстие самой вытяжки. Если пренебречь этим правилом, то уровень шума при работе такой системы будет гораздо выше, а также увеличится нагрузка на мотор и вследствие этого продуктивность работы системы снизится.

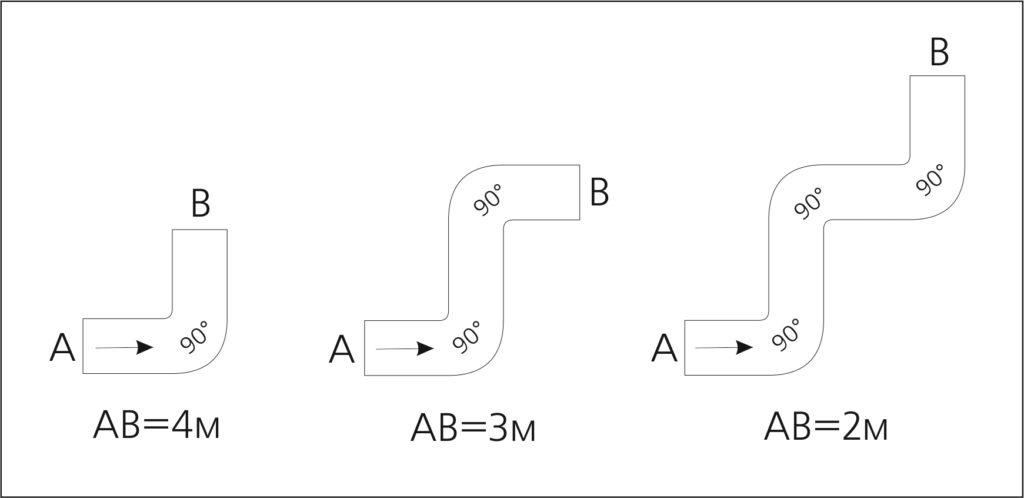

Стоит учесть и то, что 1 поворот трубы для вытяжки на 90° снижает функциональные характеристики системы на 10%. Если сгиб превышает размер прямого угла, то это может повлечь за собой полный сбой в работе конструкции из-за того, что будет нарушен отток воздуха.

Чтобы справиться с обратной тягой, в конструкции предусматривается установка клапана, который регулирует поток воздуха и предотвращает его циркуляцию в противоположном направлении. Для обеспечения правильной работы поворотная ось монтируется в вертикальной плоскости. Отвод воздуха, как правило, производится через крышу или стену. Разрешается применять комбинированную решётку, в которой есть отверстия для обычного вентилирования.

По техническим правилам оптимальная длина воздуховода — 3 м. Каждый последующий метр снижает работоспособность конструкции на 10–15%.

Выход вентканала должен располагаться вертикально, для этого трубу часто выводят через крышу

Техническое обслуживание воздуховодов

Периодически систему нужно очищать, чтобы та работала в соответствии с нормами. Трубы можно чистить механически с помощью вакуумных насосов и гидромеханических приспособлений. Но такой вариант не подходит для гибких труб – их легко повредить.

Химический способ очистки нужен для удаления жира и копоти в воздуховодах кухонь на предприятиях общественного питания. Также таким способом можно почистить трубы и от домашней вытяжки.

Также воздуховоды необходимо дезинфицировать порошковыми, аэрозольными составами, либо жидкостями на основе перекиси водорода. Этими мероприятиями должны заниматься профессионалы со специальным оборудованием и средствами. Это гарантирует, что система будет очищена полностью.

Пластиковые воздуховоды

Эти воздуховоды будут служить долго. Очень долго. Они не гниют и не ржавеют вообще. И если в других случаях есть риск повредить хрупкий пластик во время эксплуатации, то в вентиляционных конструкциях, трубы прячутся в запотолочное пространство, кирпичные шахты или в стены каркасных домов. То есть возможность причинить им вред – минимальная.

К тому же пластиковые трубы – лёгкие, что важно, когда конструкция нависает над людьми, да и перевозить и устанавливать проще. Легко режутся, что тоже удобно при монтаже сложных разветвлений

Легко режутся, что тоже удобно при монтаже сложных разветвлений.

Технология сборки и соединения – простейшая.

Гладкая поверхность внутри – отлично проводит воздух, не тормозя поток.

Очень медленно засоряются, чистка требуется редко.

Провисание — не больше 4 %.

Размеры выпускаемых прямых участков по длине бывают от 3 до 12 м. Сечение – от 16 до 1600 мм. Также продаются всевозможные фасонные детали, повороты и переходники.

Если сюда добавить самую низкую стоимость, то становится понятно, почему пластиковые трубы – лидеры вентиляционных систем.

Воздуховоды из нержавеющей стали

Выбор материала воздуховода обусловлен в первую очередь условиями, в которых он будет функционировать и характеристиками транспортируемой среды. В вентиляционных системах промышленных объектов часто находят применение воздуховоды из нержавеющей стали. Основной причиной является их способность наиболее успешно противостоять воздействию агрессивных сред, характерному для производственных объектов.

Особенности и преимущества воздуховодов из нержавеющей стали

Для производства воздуховодов из нержавейки используют хромистые, хромоникелевые и хромомарганцевоникелевые стали. Наиболее распространенные марки AISI 316, AISI 430, AISI 304. Их общим характерным признаком является высокое содержание хрома (более 12%), образующего защитный оксидный слой на поверхности материала. Именно это обеспечивает основное достоинство воздуховодов из нержавейки – высокую степень защиты от коррозии, в том числе в агрессивной среде. Материал также отличается отличными гигиеническими качествами – отсутствие пор и трещин на поверхности не позволяет распространяться микроорганизмам.

К числу основных преимуществ воздуховодов из нержавеющей стали также относятся:

отнести: высокую механическую прочность и жесткость (600 Н/мм²);
термостойкость (до 600 ºС);
эстетичный внешний вид;
длительный ресурс (до 50 лет).

Из нержавейки производятся круглые и прямоугольные воздуховоды с толщиной стенок 0,6–1 мм. Стандартная длина прямого участка 1250 мм, но при необходимости на заказ могут быть изготовлены изделия других размеров.

Сферы применения нержавеющих воздуховодов

Наиболее широкое применение нашли в химической, нефтехимической, медицинской и пищевой промышленности, а также в других отраслях, для производственных помещений которых характерно наличие агрессивных сред. Их часто монтируют в медицинских учреждениях и на предприятиях общественного питания, на которых действуют строгие санитарные нормы.

Установка воздуховодов из нержавейки целесообразна в тех случаях, когда необходима повышенная стойкость к коррозии и механическим нагрузкам. К примеру, когда часть вентиляционной системы расположена снаружи здания. Они прекрасно подходят для использования в системах дымоудаления, так как способны выдерживать высокую температуру. По той же причине их обычно устанавливают в помещениях с высокой пожароопасностью.

В «Капитель вент» вы можете купить воздуховоды из нержавеющей стали различных марок, изготовленные по стандартным индивидуальным размерам с доставкой по всей России.

Алгоритм определения диаметра вентиляционной трубы

Зная воздухообмен и скорость потока, можно вычислить площадь сечения воздуховода:

S = L / (3600×v) (м2)

S- площадь сечения воздуховода (м2);

L – воздухообмен (м3/ч);

3600 – количество секунд в часе;

v – скорость воздушного потока (м3/c)

Для воздуховодов круглой формы расчет диаметра проводится по формуле:

Полученное значение округляем в большую сторону и подбираем нужный типоразмер. Для этого используется таблица диаметров вентиляционных труб:

Для определения размеров сторон сечения для труб прямоугольной формы потребуется следующая таблица:

S = a × b

Сравнивая площади сечений труб различных размеров и требуемую площадь, рассчитанную исходя из воздухообмена и скорости потока, можно подобрать нужный типоразмер.

Пример:

Требуется установить систему естественной вентиляции на кухне размером 3×4×3 в жилом доме. Как рассчитать необходимый диаметр трубы для вентиляции?

Порядок действий:

Рассчитывается объем помещения: V = 3×4×3 = 36 м3.
С помощью таблицы находится кратность для данного типа помещения (кухня): n = 6.
Определяется воздухообмен: L = n * V = 6 * 36 = 216 м3/ч.
Выбирается нужная скорость воздушного потока. В данной случае вентиляция естественного типа, поэтому значение скорости v = 1 м/с.
Определяется сечение: S = L / (3600 × v) = 216 / (3600 × 1) = 0,06 м.
Рассчитывается диаметр: D = 2 * = 2 * (0,06 / 3,14) = 0,28 м = 280 мм.
Используя таблицу, подбираем нужный типоразмер: 280 мм.

Классы плотности

Разбираясь с классами плотности воздуховодов, надо понимать, что эти транспортирующие элементы могут быть использованы в разных системах: вентиляции и кондиционирования, воздушного отопления и дымоотведения. То есть, в некоторых из этих категориях требуется повышенная плотность элементов и стопроцентная герметичность соединительных стыков, поэтому оцинкованные воздуховоды делятся на два класса.

Воздуховоды класса «П»

Система оцинкованных воздуховодов, обозначенных буквой «П», то есть плотные, устанавливаются в вентиляцию, где используется мощное насосное оборудование, создающее максимальное давление воздуха до 1,4 кПа. Воздуховоды класса «П» имеют определенные признаки:

плотность соединения – высокая, для чего используются герметики или другие уплотняющие материалы;
наличие в местах стыка двух воздуховодов герметичного замка.

Такие воздуховоды используются практически во всех системах, связанных с отводом воздуха и дыма, а также при транспортировке газов. К тому же СНиПами рекомендовано проводить монтаж данного вида в зданиях, которые относятся к категории взрыво- и пожароопасных.

Класса «Н»

Буква «Н» в маркировке оцинкованных воздуховодов обозначается слово нормальные. То есть, к их соединению предъявляются не самые строгие требования. Допускается определенная утечка. Поэтому воздуховоды класса «Н» можно использовать в помещениях категории пожароопасности «В» или «Г», то есть, с минимальными показателями.

Выбор необходимой конструкции

Приобретая трубы для вентиляции , нужно учитывать то, что они должны иметь диаметр меньший, чем отверстие самой вытяжки. Если пренебречь этим правилом, то уровень шума при работе такой системы будет гораздо выше, а также увеличится нагрузка на мотор и вследствие этого продуктивность работы системы снизится.

Стоит учесть и то, что 1 поворот трубы для вытяжки на 90° снижает функциональные характеристики системы на 10%. Если сгиб превышает размер прямого угла, то это может повлечь за собой полный сбой в работе конструкции из-за того, что будет нарушен отток воздуха.

Чтобы справиться с обратной тягой, в конструкции предусматривается установка клапана, который регулирует поток воздуха и предотвращает его циркуляцию в противоположном направлении. Для обеспечения правильной работы поворотная ось монтируется в вертикальной плоскости. Отвод воздуха, как правило, производится через крышу или стену. Разрешается применять комбинированную решётку, в которой есть отверстия для обычного вентилирования.

По техническим правилам оптимальная длина воздуховода — 3 м. Каждый последующий метр снижает работоспособность конструкции на 10–15%.

Выход вентканала должен располагаться вертикально, для этого трубу часто выводят через крышу

Особенности жестких и гибких вентканалов

По степени гибкости различают жесткие и гибкие воздуховоды. Выбор между двумя позициями зависит от сложности сооружаемой системы и эксплуатационных условий. При установке жесткой сети повороты и переходы оформляются с помощью соединительных угловых элементов.

Гибкий воздуховод «подстраивается» под любой вектор направления магистрали. В некоторых случаях используется комбинированный вариант – гофрированная труба стыкуется с жесткой

Гибкие воздуховоды изготавливаются из различных материалов. Именно состав трубы определяет ее технико-эксплуатационные свойства:

Алюминиевая гофра: коррозийная стойкость, выносливость к температурным колебаниям (-30 °C/+270 °C), герметичность, радиус изгиба – 0,76 d, химическая инертность, огнеупорность.
Полиэфир, усиленный стальным каркасом. Характеристики: низкая стоимость, стойкость к влаге, слабая горючесть, температурный диапазон составляет -20 °C/+65 °C, малый вес. Недостаток – накопление статического электричества.
Полиэфирная пленка с алюминиевой фольгой отличается высокой прочностью (допустимое давление – до 2400 Па), хорошими аэродинамическими свойствами.
Теплоизоляционная гофра обеспечивает снижение теплопотерь и предупреждает выпадение конденсата.

Независимо от материала изготовления гофрированные воздуховоды, по сравнению с жесткими каналами, имеют некоторые недостатки: низкая звукоизоляция, снижение скорости воздухопотока за счет рифленых стенок.

Сэндвич-трубы

Это крайне специализированная разновидность, которая применяется при монтаже дымоходов и имеет в своём составе изоляцию. Такое изделие является двумя трубами, расположенными послойно. Промежуток между ними заполнен термостойким изоляционным материалом.

Чтобы упростить установку вентиляционного канала с теплоизоляцией, можно применить сендвич-трубу

Сэндвич-трубы производят из нержавеющей стали, которая имеет увеличенные показатели прочности и термоустойчивости. Их делают на сварных соединениях, а между собой детали могут собираться при помощи замков. Возможен вариант, в котором труба производится из других материалов (например, из оцинкованной стали). Но такие модели менее надёжны.

«Сендвичи» целесообразно применять при монтаже наружной вентиляционной системы, которая согласно техническому регламенту должна быть оснащена изоляцией. Объединение этих деталей происходит раструбным методом. Цена на такие трубы достаточно высока, однако она полностью оправдана их качеством и функциональностью.

Можно ли сделать вентиляцию из канализационных ПВХ труб?

Нередко при монтаже вентиляции в частном доме используют пластиковые канализационные трубы. Это связано с тем, что они очень похожи (по своим характеристикам) на вытяжные детали из ПВХ. Многих людей интересует возможность использования этих труб в конструкции воздуховодов. Ответить на этот вопрос непросто, но рассмотреть данный вариант стоит.

Для монтажа бытовой вентиляционной системы, которая не предполагает работу под высоким давлением и температурой, можно использовать простые канализационные трубы

Использование канализационных деталей в таких целях встречается чаще, чем кажется на первый взгляд. Главная проблема при их установке в качестве воздуховодов — это отличия в размерах комплектующих элементов. Диаметры и размеры двух типов труб часто не совпадают. Поэтому монтаж вентиляционной конструкции из канализационных изделий возможен только в случае, если он будет осуществляться с нуля. Комбинированную вентиляцию вряд ли удастся собрать из-за разницы в габаритах и других показателях.

Также следует отметить, что канализационные трубы производятся из менее экологичного пластика. Это обусловлено спецификой применения. С учётом этого их использование в вентиляционной системе может осуществляться только в том случае, если она выполняет вытяжную функцию. Применение таких деталей в приточных конструкциях категорически не рекомендуется.

Помимо этого, внешний вид конструкции из канализационных деталей не настолько презентабелен, как в случае с деталями, специально предназначенными для таких систем. Специализированные элементы можно подобрать практически под любой дизайн помещения.

Исходя из всех вышеперечисленных пунктов, целесообразность установки канализационных труб в качестве воздуховода крайне сомнительна. Но такой вариант все же имеет право на существование, если требования к вентиляции минимальны.

Текстильные вентиляционные трубы

Новинка в вентиляции — трубы из технического текстиля. Такие воздуховоды устанавливаются на приточную часть и благодаря особым свойствам равномерно распределяют воздух по всему объему помещения. Более распространены текстильные воздуховоды круглого, полукруглого или четвертькруглого сечения, но технически возможно производить и прямоугольные.

Характеристики текстильных воздуховодов:

работают в диапазоне -40 +280 градусов;
устойчивы к воздействию влаги и химических веществ;
антибактериальны;
обладают небольшой массой;
текстильные вентиляционные трубы отличаются высокой пропускной способностью;
легко ремонтируются и очищаются;
служат дольше 10 лет;
комбинируются с воздуховодами и элементами из любых материалов;
могут быть различных цветов.

Благодаря разнообразию окрасок во многих случаях вентиляцию из текстильных труб не нужно обшивать коробами. Она аккуратно и гармонично вписывается в интерьер. Трубы специального назначения обладают антистатическими, антикоррозийными или противопожарными свойствами.

Комплектация

Для быстрой и качественной укладки плоской воздушной магистрали необходимо запастись полным комплектом деталей:

настенными пластинами, чтобы можно было осуществить врезку вытяжного стояка в вентиляционную шахту;
уголками для прямоугольных коробов разных сечений;
углами-переходниками из плоской части магистрали в круглую или наоборот;
муфтами для коробов с клапанами;
муфтами универсального типа, с помощью которых соединяются прямоугольные короба сечений 60х122, 55х110, 60х204 мм и иных размеров;
держателями для фиксации воздуховода на стене или потолку.

Под руками всегда должна быть болгарка, дрель, набор сверл, перфоратор, нож, отвертка, дюбеля и пр. Только при такой комплектации и наличии соответственных инструментов вы сможете быстро, качественно смонтировать вытяжную и приточную вентиляцию, которая будет полноценно функционировать на протяжении длительного времени.

Видео

Толщина стали для воздуховодов по СНиП

Это достаточно серьезный показатель, который определяет жесткость воздуховодов. И зависит он от диаметра изготавливаемых труб.

диаметр 80-315 мм – толщина используемого оцинкованного листа – 0,5 мм:
диаметр 355-800 мм – толщина 0,7 мм;
диаметр 900-1250 мм – толщина 0,9 мм;
1400-1600 мм – толщина стенки 1,2 мм.

Толщина стали для воздуховодов – это один из важных параметров, не зря его точно обозначили в СНиПе. Поэтому, изготавливая вентиляционные трубы, надо строго придерживаться выше обозначенных соотношений. При этом надо обозначить, что нет никакой разницы, какие трубы будут изготавливаться – воздуховоды класса П или Н. о них чуть ниже.

Гибкие трубы для вентиляции

гибкий воздуховод из алюминиевой фольги

Гибкие вентиляционные трубы производят из алюминиевой фольги или армированного пластика. Аэродинамические свойства гибких вентиляционных труб сравнительно слабы. Поэтому обычно их используют для формирования поворотов на сложных участках, в том числе для транспортировки сред с температурой до +250 градусов.

Алюминиевые вентиляционные трубы состоят из нескольких слоев фольги. Они хорошо гнутся, легкие и удобные в транспортировке. Длина их в растянутом состоянии увеличивается в 3 раза. Но гофрированная внутренняя поверхность снижает пропускную способность вентиляционной трубы. К тому же, в складках собирается пыль.

Полиэфирные гофротрубы для вентиляции изготавливают из нескольких слоев пластика и металлической фольги. Жесткость конструкции придает каркас из каленой стальной проволоки. Пластиковые гибкие воздуховоды выдерживают температуры от -50 до +70 градусов.

Одной из главных проблем гибких воздуховодов являются высокие потери давления по трассе. Их можно рассчитать, пользуясь диаграммой.

взаимосвязь давления, температуры и объемов воздуха

В связи с низкой пропускной способностью, гибкие вентиляционные трубы подходят для систем со скоростью движения воздуха не более 30 метров\сек и невысоким давлением. Поэтому их смело можно рекомендовать в качестве воздуховодов для кухонных вытяжек и бытовых вытяжных вентиляторов.

Советы по монтажу

Строительные требования по установке воздуховодных каналов изложены в СП 60.13330.2016. и СП 73.13330.2016.

Рассмотрим основные аспекты:

Сборка начинается с крупных прямых участков, которые затем стыкуются между собой посредством фасонных элементов (переходников, углов, тройников и пр.).
Гибкие и полужёсткие гофрорукава устанавливаются, будучи полностью растянутыми.
Для исключения провисания каждые 1-1,5 м рукав фиксируется к опоре посредством траверсов, подвесов и хомутов. Система крепления выбирается в зависимости от нагрузки (см. на фото).

Число поворотов и изгибов должно сводиться к минимуму, а сам угол поворота должен превышать размер диаметра используемой вентиляционной трубы в 2 раза.
Отверстия в стенах и перекрытиях, через которые прокладывается магистраль, предварительно загильзовываются.
Швы обрабатываются герметиком.

Алгоритм определения диаметра вентиляционной трубы

Зная воздухообмен и скорость потока, можно вычислить площадь сечения воздуховода:

S = L / (3600×v) (м2)

S- площадь сечения воздуховода (м2);

L – воздухообмен (м3/ч);

3600 – количество секунд в часе;

v – скорость воздушного потока (м3/c)

Для воздуховодов круглой формы расчет диаметра проводится по формуле:

Полученное значение округляем в большую сторону и подбираем нужный типоразмер. Для этого используется таблица диаметров вентиляционных труб:

Для определения размеров сторон сечения для труб прямоугольной формы потребуется следующая таблица:

S = a × b

Сравнивая площади сечений труб различных размеров и требуемую площадь, рассчитанную исходя из воздухообмена и скорости потока, можно подобрать нужный типоразмер.

Пример:

Требуется установить систему естественной вентиляции на кухне размером 3×4×3 в жилом доме. Как рассчитать необходимый диаметр трубы для вентиляции?

Порядок действий:

Рассчитывается объем помещения: V = 3×4×3 = 36 м3.
С помощью таблицы находится кратность для данного типа помещения (кухня): n = 6.
Определяется воздухообмен: L = n * V = 6 * 36 = 216 м3/ч.
Выбирается нужная скорость воздушного потока. В данной случае вентиляция естественного типа, поэтому значение скорости v = 1 м/с.
Определяется сечение: S = L / (3600 × v) = 216 / (3600 × 1) = 0,06 м.
Рассчитывается диаметр: D = 2 * = 2 * (0,06 / 3,14) = 0,28 м = 280 мм.
Используя таблицу, подбираем нужный типоразмер: 280 мм.

Основные элементы систем вентиляции

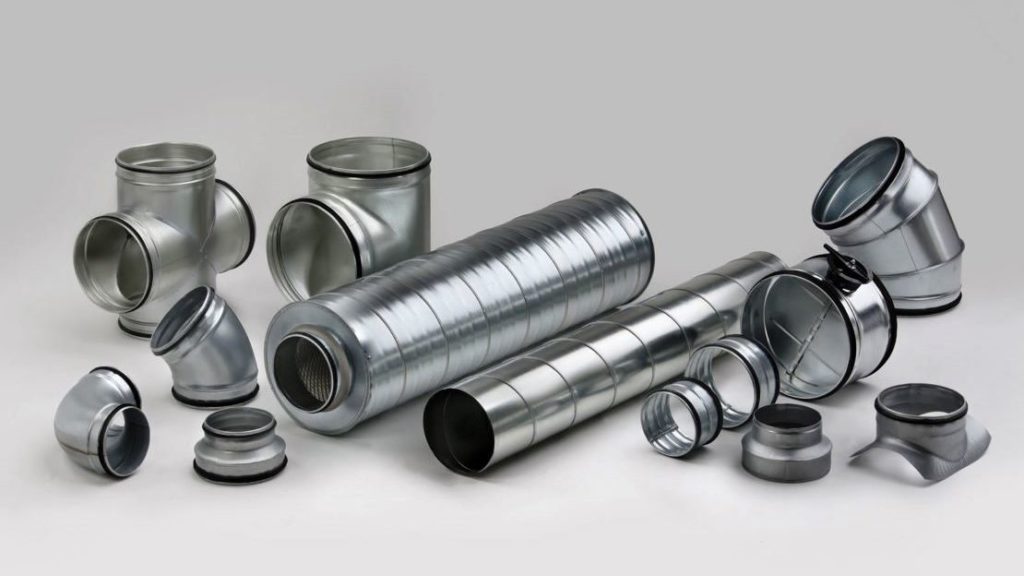

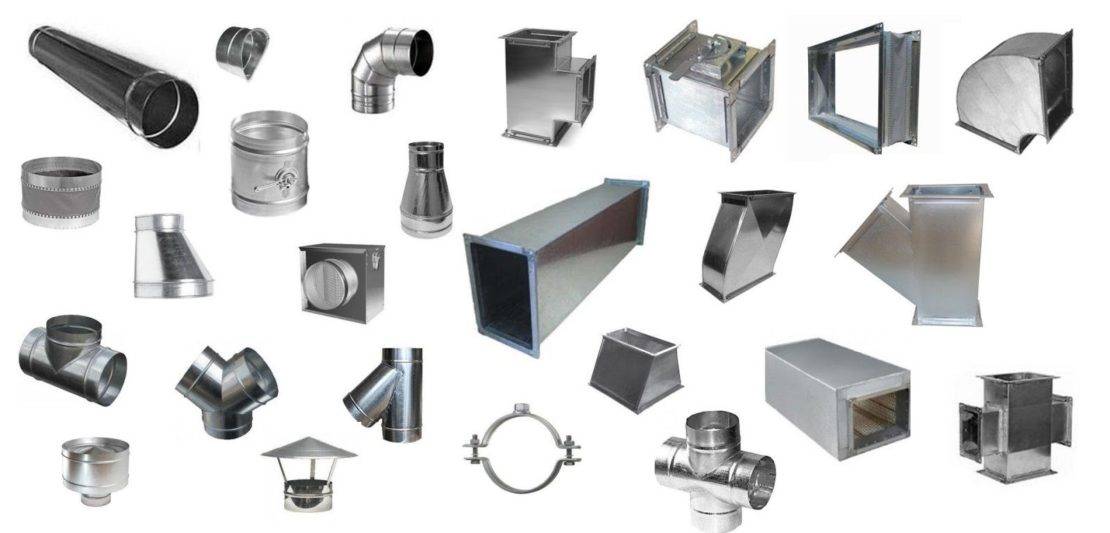

Для транспортировки воздушных масс в помещение и за его пределы используют воздуховоды. Это каналы квадратного, прямоугольного или круглого сечения. Их делают из пластика, стали или композитных материалов, а габариты подбирают с учетом требуемой производительности. Есть трубы с гладкими и гофрированными поверхностями. Гибкие разновидности отличаются простотой установки, потому что не требуют использования большого количества фасонных элементов.
Отдельные участки труб соединяют между собой при помощи специальных соединителей. Их габариты подбирают по диаметру каналов. Если соединяют элементы разного сечения, то используют не соединители, а переходники.
Для смены направления укладки понадобятся поворотные фасонные элементы. С их помощью делают изгиб под 30, 45 и 90 градусов.
Если от основного канала отходят ответвления, применяют тройники. Они тоже бывают с разными углами и количеством отводов.
Чтобы фиксировать каналы к вертикальным и горизонтальным поверхностям, понадобятся специальные хомуты или перфорированные подвесы. В первых труба просто защелкивается, а вторые требуют использования дополнительных крепежных приспособлений.
Для защиты от обратного движения воздушных потоков используют специальный клапан. Его устанавливают в вентиляционных системах с принудительным движением воздуха. Обратный клапан перекрывает трубопровод при прекращении работы вентилятора.

Помимо перечисленных выше основных элементов используют и другие детали, например, люки технического обслуживания. Для герметизации мест соединений трубопроводов понадобится силиконовый герметик.

Расчет длины воздуховодов

Для эффективной работы системы отвода воздуха необходимо грамотно рассчитать длину наружной части воздуховода. Этот канал объединяет все потоки вентиляционной системы и служит для отвода воздуха из помещения во внешнюю среду.

Высота наружной вентиляционной трубы определяется исходя из требований, установленных СНиП:

на плоской крыше высота трубы должна быть 300 мм и более;
на скатной крыше минимальная высота воздуховода должна быть не меньше 500 мм;
если вытяжная труба установлена на одной линии с дымоходом на расстоянии до 3 м, их высоты должны совпадать;
воздуховод должен быть выше конька крыши минимум на 0,5 м, если он удален на расстояние до 0,5 м (от конька);
если дистанция между коньком и воздуховодом от 1,5 м до 3 м, высота вытяжки должна быть не меньше высоты конька.

Важно знать! При проектировании наружной части воздуховода нужно учитывать его устойчивость к ветру.

Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы. Для этого достаточно знать диаметр. Верхняя строка содержит значения высоты труб, в левой колонке указана ширина, а в ячейках – эквивалентные диаметры в мм.

Для чего нужны и какие бывают

В процессе планирования вентиляционной конструкции внимание следует обратить на воздушные каналы. От правильности выбора, надежности оборудования, эффективности и монтажа устройства будет зависеть надежность всего комплекса

Воздуховоды – разновидность каналов, которые применяются для прокладки вентиляции. За счет них воздушные массы перемещаются в определенном направлении.

Лучшие производители позаботились о том, чтобы пользователь мог сам регулировать интенсивность поступлений и показатель давления посредством клапанов. Для решения основных проблем выявлено несколько путей их решения:

Приточно-вытяжная конструкция. По мнению покупателей считается одной из самых эффективных способов решения проблемы. Для этого понадобится проложить два канала на почтительном расстоянии друг от друга. По одному из них загрязненные массы будут удаляться, в то время как по второму будет поступать свежий воздух.
Во втором случае чистый воздух в помещения будет поступать через окна, двери или специально обустроенные отверстия. Для удаления загрязненных масс устанавливается и используется отдельный вытяжной канал.

Особенности и правила установки вентиляционных систем

Установка естественной вентиляции. Монтаж системы такого типа должен проходить по техническим нормам и ему предшествуют все необходимые расчёты, выбор материалов и их разметка. Установка вентиляции без плана будущей конструкции — рискованное дело.

Вначале производится крепление элементов специальными комплектующими. Затем производится установка решёток и дефлекторов. Специальные приточные клапаны выполняют функцию притока необходимого объёма воздуха. На заключительных этапах по сбору конструкции монтируются вентиляторы в решётках вентиляционных каналов. Такие устройства функционируют на выдув.

При плохом проветривании помещений можно добавить в конструкцию обратный клапан, который будет направлять большее количество воздуха.

Установка принудительной вентиляции. Такой вариант конструкции идеально подходит для загородных частных домов с большим количеством комнат и для помещений, в которых коэффициент влажности выше нормы.

Монтаж принудительной вентиляции включает в себя такие этапы:

Вначале проводится работа по установке блока приточно-вытяжной конструкции. Располагается этот элемент чаще всего в тёплом и сухом, изолированном от нежелательных воздействий, месте. Для этого отлично может подойти чердак.
Дальше к блоку прикрепляются воздуховоды. Производится установка воздухозаборника. Его нужно располагать так, чтобы промежуток между ним и трубами составлял не менее 10 метров.
Затем происходит объединение блока с воздуховодами (как правило, для этого используют гофрированные трубы).
В конце осуществляется теплоизоляция системы, монтаж решёток на воздуховоды и установка различных приборов, которые будут следить за работой сети.

Система вентиляции включает немало элементов, каждый из которых должен быть выбран и установлен правильно. Только в этом случае конструкция будет выполнять свои функции и обеспечивать комфортные условия в помещении.

Важные особенности монтажа

Ошибки при сборке и монтаже приточного вытяжного трубопровода могут перечеркнуть предыдущие старания по правильному подбору вытяжки, расчету необходимого сечения применяемых труб, выбору необходимых переходных и соединительных элементов

Чтобы вытяжная система работала правильно, следует обратить внимание на такие моменты ее монтажа:

Собранная конструкция трубопровода не должна иметь прогибов. Если устанавливается гофрированная труба – ее растяжка должна быть максимальной.
Вся вытяжная система должна заземляться для отвода статического электричества.
Чтобы не повредить воздухоотвод при его прохождении через стены, используются специальные переходники и гильзы.
Места всех соединений (между трубами, трубы и вытяжки, трубы и переходника вентиляционной шахты) обязательно должны быть обработаны герметиком.
Загибы гофрированной трубы до радиусов, которые меньше диаметра применяемой гофры, снизят давление и, следовательно, эффективность работы системы отвода воздуха.
Оптимальный трубопровод вытяжной системы имеет минимум изгибов и поворотов, его длина – до 3 м, углы изгибов – тупые.
При большой длине воздуховода из гофры, через 1-1,5 м его необходимо фиксировать хомутами для предотвращения возможного раскачивания при работающей вытяжке.
Для соединения трубопровода с полостью вентиляционной шахты используйте специальную рамку с решеткой для приточной вентиляции, фланцем для крепления трубы и обратным клапаном. При работе вытяжки клапан закрыт и не допускает попадания загрязненного воздуха обратно в помещение. Когда вытяжка не работает, клапан открыт – происходит свободная циркуляция воздуха.

Поворот трубы под острым углом или на 90° неизменно понизит производительность всей системы на 10%. Несколько таких изломов сделают ее работу малоэффективной, хотя вытяжное оборудование будет работать с перегрузкой. Если нельзя изменить линию пролегания трубы, желательно увеличить ее сечение и мощность вытяжки.

Нормативные требования к вентиляционным трубам

За основу для расчета необходимого размера сечения вентиляционной трубы берется расход воздуха за единицу времени. Ключевые требования к производительности и геометрическим формам системы вентиляции записаны в СНиП 41-01-2003.

Этот документ регламентирует необходимый объем поступающего воздуха на человека в зависимости от квадратуры помещения:

для помещений площадью до 20 кв. м приток воздуха должен составлять 3 куб. м на 1 кв. м площади;
для больших помещений, площадью более 20 кв. м, скорость поступления свежего воздуха должна составлять 30 куб. м в час, либо 0,35 от всего объема воздуха в помещении.

Для расчета основных размеров вентиляционных каналов используются показатели кратности воздухообмена. В СНиП содержатся таблицы со значениями кратности для разных типов помещений, квартир и домов.

Для металлических вентиляционных каналов прямоугольной формы установлены следующие требования:

Основные элементы вентиляционных систем

Любая система для обеспечения помещения воздухом включает в себя такие части:

Вентиляционный воздуховод. Выбор их, как правило, зависит от необходимого сечения и размеров. В качестве вытяжки можно использовать профильную трубу, потому что она проста в установке. Популярностью пользуются прямоугольные воздуховоды следующих размеров: 60х120 мм и 60х204 мм.

Соединители. Встречается равноценный тип и переходной. Переходной соединитель применяют в случае, если нужно объединить две трубы разных размеров.

Повороты. Этот элемент используют для смены направления воздуховода в одной из плоскостей.

Сборка и монтаж системы вентиляции подразумевает применение дополнительных деталей — уголков, поворотов, креплений и прочих элементов

Тройники. Включают в себя три выхода для вентиляционных элементов. Используются для создания ответвления конструкции.

Крепёжные элементы. Применяются при монтаже системы для крепления труб.

Обратный клапан. Устройство, которое выполняет регуляторную функцию. Воздух, благодаря обратному клапану, перемещается в нужном направлении. Как правило, используется при выключенном вентиляторе в принудительных системах.

Помимо этого, существует множество вспомогательных элементов, которыми производится соединение труб с разными размерами сечения и формами. Дополнительные детали выбирают, ориентируясь на размеры основных составляющих вентиляции. Они упрощают монтаж и делают его более быстрым.
