Монтаж приточных клапанов пошагово
Конструктивно приточные клапаны естественной вентиляции состоят из следующих элементов:
- пластикового короткого воздуховода;
- цилиндрического корпуса;
- фильтра;
- защитной крышки.
Отверстия под клапаны делают следующим образом:
- на стене выполняют разметку под проем для устройства;
- по контуру разметки с шагом около 10 мм высверливают мелкие отверстия;
- остатки материала выбивают с помощью молотка и зубила.
Сам клапан монтируют так:
- воздуховод обматывают теплоизолятором;
- вгоняют его в отверстие таким образом, чтобы он немного выступал со стороны помещения;
- оставшееся свободное пространство в отверстии запенивают;
- вставляют в воздуховод с использованием силикона внутреннюю часть клапана.
Завершают монтаж приточного устройства креплением шайбы фильтра к внутренней стенке.
Подача воздуха
И если в мансардном помещении нет хорошей вентиляции или она работает недостаточно хорошо, это обязательно повлечет за собой неприятные последствия.
В их числе следующие:
- 1. Развитие устойчивого затхлого воздуха.
- 2. Появление гнилостных образований.
- 3. Появление плесени под потолком и на стеновых конструкциях.
- 4. Гниение кровельной конструкции.
- 5. Появление конденсата на теплоизоляционном слое.
- 6. Образование сосулек, которые свисают над крышей в холодную пору года.
Однако это не худшие последствия отсутствия вентиляции. Продолжительное воздействие сырости и грибка на кровельный пирог станет причиной деформации деревянных поверхностей, промокания утеплителя и других неприятных проблем. Если в древесине начнут развиваться гнилостные процессы, это приведет к ее полному разрушению и обвалу всей кровли.
Для отвода воздуха из чердачного помещения используется вентилируемая решетка во фронтоне. Она применяется для неэксплуатируемых холодных чердаков. Подходит для вальмовых, ломаных и двускатных кровель. Такие решетки открыты круглый год, что обеспечивает постоянную вытяжку и удаление воздуха с чердака.
Специальный конек на крыше – наиболее универсальный метод, который используют как для теплых, так и для холодных кровель.
В этом случае на металлочерепице или профнастиле под планкой конька создается специальная решетка. Благодаря такой конструкции, конденсат, который будет образовываться в прохладное время года, не будет попадать в помещение, а будет стекать по скату на кровлю.
Специальный конек
Специальные аэраторы – дополнительные элементы, которые устанавливаются непосредственно на кровле и служат для отвода отработанного воздуха из подкровельного пространства.
Внимание: специальные аэраторы позволяют не только эффективно удалять отработанный воздух, но и препятствуют проникновению и образования конденсата. Аэраторы на кровле Совет: аэратор можно установить в том случае, когда частный дом уже давно эксплуатируется, а вентиляция для чердачного помещения не была предусмотрена или недостаточно эффективна. Аэраторы на кровле Совет: аэратор можно установить в том случае, когда частный дом уже давно эксплуатируется, а вентиляция для чердачного помещения не была предусмотрена или недостаточно эффективна
Аэраторы на кровле Совет: аэратор можно установить в том случае, когда частный дом уже давно эксплуатируется, а вентиляция для чердачного помещения не была предусмотрена или недостаточно эффективна.
Такие элементы, как специальные продухи для карнизов, обеспечивают подачу свежего воздуха под кровлю. Монтаж продухов выполняется вертикально, как показано на фото внизу, а сверху них устанавливается планка для карниза с небольшими зазорами.
Продухи для карнизов
Вентиляционные софиты – специальные заградительные решетки, которые обеспечивают приток свежего воздуха.
Установка софитов осуществляется на нижнем торце свеса с помощью специальных заградительных решеток.
Софиты для вентиляции
Чем чаще будут установлены вентиляционные отверстия в софитах, тем эффективней будет приток холодного воздуха в чердачное помещение и подкровельное пространство.
Приточно-вытяжная вентиляция с рекуператором
Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.
Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?
Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.
Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды
Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.
По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.
Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему
Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.
А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.
В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.
Требования СНиП для вентиляционных систем
Требования СНиП можно считать избыточными, но выполнять все равно надо. Они четко прописывают не только минимально необходимый воздухообмен для каждого из помещений, но и регламентируют характеристики каждого из элементов системы — воздуховодов, соединительных элементов, клапанов.
Необходимый воздухообмен составляет:
- для подвала — 5 кубометров в час;
- для жилых комнат — 40 кубометров в час;
- для санузла — 60 кубометров в час (плюс отдельный воздуховод);
- для кухни с электроплитой — 60 кубометров в час (плюс отдельный воздуховод);
- для кухни с газовой плитой — 80 кубометров в час при одной работающей конфорке (плюс отдельный воздуховод).
Санузел и кухню логично оборудовать системой принудительного вентилирования даже если для всего остального дома достаточно естественной. Вытяжка воздуха из подвала во избежание концентрации в нем более тяжелого чем воздух углекислого газа также часто обеспечивается отдельным воздуховодом.
Схема циркуляции воздуха в доме, выполненная в стиле инфографики, дает представление о течении воздушных потоков
Очень важно после монтажа системы воздуховодов проверить функциональность системы. Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой
Ведь хотелось бы, чтобы конструкция была не слишком громоздкой
Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой.
Но можно ли выводить отработанный воздух через кровельную конструкцию и ее опорный каркас – стропильную систему? И если это решение допустимо, как его лучше реализовать? Какое оборудование потребуется для обустройства?
Чердачное пространство: необходимость вентиляции
Устройство является важнейшей частью проектирования. Вентиляция участвует в процессах теплообмена всего жилого строения.
В жаркое время года крыша способна раскаляться свыше ста градусов, и нагретый горячий воздух попадает в дом, усугубляя в нем жару.
В холодное время возможно появление других проблем. Остывший воздух образует капли конденсата на утепленных перекрытиях: эта влага негативно влияет на деревянные элементы.
Даже элементарное проветривание способно предотвратить преждевременную порчу .
Чердачная вентиляция обеспечивает смешивание и выравнивание температур конструкции кровли и внешней среды. Она мешает образованию наледи во время таяния снежного покрова, сходу «лавин» и появлению больших сосулек
Обустройство качественной системы воздухообмена на самом деле чрезвычайно важно
Типология крыш и способы организации систем их вентиляции
Холодные (чердачные) крыши представляют собой помещения, не предназначенные для проживания, а значит и не утепленные, поскольку в этом нет необходимости. Такие чердаки были распространены еще несколько лет назад и являлись наиболее простыми в деле организации достаточной вентиляции. Большой воздушный объем подкровельного пространства таких крыш, а также отсутствие преград для циркуляции воздуха способствовали необходимому воздухообмену всего подкровельного пространства через отверстия на карнизе, коньке и хребте крыши, а также через фронтонные решетки. Именно поэтому о дополнительных вентиляционных элементах в данном случае заботиться не приходилось: срок службы стропильной конструкции в таких чердаках и без того достигал более 100 лет. Дело в том, что дерево, используемое для стропил, в условиях постоянного воздухообмена и циркуляции воздуха, на таких чердаках с годами становилось только прочнее.
Утепленные (мансардные) крыши – абсолютно иной вариант организации подкровельного пространства. Причем, на сегодняшний день один из самых популярных. В данном случае пустующие чердаки, путем их утепления и гидроизоляции преобразовывают в эксплуатируемые пространства, решая проблему увеличения дополнительной жилой площади без больших материальных затрат. Однако именно в таких крышах обеспечивать вентиляцию подкровельного пространства становится намного сложнее, а главное – намного важнее. Почему? Рассмотрим конструкцию утепленной кровли. Как правило, она состоит из установленных в определенном порядке материалов (идем ИЗ помещения):
- пароизоляции, которая «отсекает» теплый влажный воздух из помещения и не допускает тем самым увлажнения им теплоизоляционного материала и стропил;
- стропильной конструкции;
- утеплителя, а точнее изоляционного материала с низким коэффициентом теплопроводности (изолирует помещение от холода зимой и жары летом);
- гидроизоляции, которая защищает утеплитель и стропильную систему от намокания водой или конденсата;
- контробрешетки и обрешетки (тип обрешетки зависит от типа кровельного материала);
- непосредственно кровельного материала.
Далее рассмотрим, каким образом протекают процессы теплообмена между домом и окружающей средой:
- В результате жизнедеятельности людей, теплый воздух внутри дома, как правило, насыщается водяными парами. Согласно законам физики, такой воздух стремится покинуть ограничивающее его пространство;
- Для того чтобы тепло не покинуло дом, мы ставим на его пути барьер – пароизоляционную пленку. Однако на рынке строительных материалов нет продукта, который был бы абсолютно паронепроницаемым, а это значит, что какая-то часть теплого воздуха вместе с водяным паром всё-таки пройдет пароизоляционный барьер и встретится с теплоизоляционным материалом;
- Теплоизоляционный материал, если это минеральный утеплитель (будь то стекло- или базальтовое волокно), является паропроницаемым («дышащим») материалом с высокой способностью паропропускания. Значит, та часть водяных паров, которая преодолела пароизоляционный барьер, свободно пройдет и через теплоизоляционный материал и теперь на его пути гидроизоляционный материал, который не должен быть барьером для влажного воздуха;
- Современные гидроизоляционные материалы являются мембранными или дышащими. Принцип их работы основан на том, что молекулы пара меньше молекулы воды, т.е они способны пропускать молекулы пара, но не пропустят молекулы воды, а это значит, что водяной пар, свободно преодолеет гидроизоляцию, если вы выбрали мембрану, конечно.
- А вот теперь теплый влажный воздух встретится с холодным воздухом и обратной стороной кровельного материала. При понижении температуры теплого воздуха, насыщенного водяным паром, воздух теряет способность «связывать» водяной пар, который тогда переходит из «газообразного» в «жидкое» состояние: это и есть тот самый конденсат, а другими словами вода, от которой мы хотим уберечь наши дорогие строительные материалы.
Пространство между гидроизоляцией и кровельным материалом и называется подкровельное пространство или вентилируемый зазор.
Приточная установка
Все-таки как сделать вентиляцию на чердаке самостоятельно не потратив на это много сил? Существует еще один способ. Для его реализации понадобится приточная установка. Чтобы реализовать задуманное, необходимо:
- Создать проект.
- Найти на чердаке место менее всего подверженное загрязнениям и там поставить приточную установку.
- Вентилятор установить на наружную сторону кровли. В его функции входит вытягивание воздуха изнутри помещения. Надо иметь в виду, что между системой и вентилятором должно быть расстояние больше чем восемь метров.
- Для сборки каналов вентиляции, можно использовать трубы. На концах каналов обязательно должны быть надеты решетки.
- Последним этапом идет установка рекуператора, который будет в зависимости от потребности нагревать или охлаждать воздух.
Отсутствие или плохая вентиляция грозит многими неприятностями. Кроме невыносимой температуры летом, образования конденсата зимой и прочих, описанных выше проблем, скапливается спертый воздух на чердаке, который постепенно может проникнуть и в жилые помещения
Поэтому, если вам дорог дом, здоровье ваше и членов семьи, необходимо уделить пристальное внимание этой проблеме и решить ее самостоятельно или с помощью специалистов не откладывая надолго
Особенности вентиляционной системы теплого чердачного помещения
Вентиляцию теплого чердака частного дома необходимо планировать еще при строительстве крыши. Если при строительстве используется сплошная кровля, выполненная из листового шифера, металлочерепицы или другого листового материала, то между утеплителем и кровельным материалом следует оставить вентилируемое пространство. Сделать это достаточно просто установкой на стропила дополнительной рейки. Воздушные потоки свободно должны двигаться под всей поверхностью кровельного материала. Вход воздушных масс делается в «подшивке», а выход, вдоль всей длины конька.
Для улучшения воздухообмена, самого чердачного помещения, помимо окон, многие специалисты рекомендуют монтировать клапаны ВТК, или на крышу установить дефлекторы, вентиляционные грибки и аэраторы.
Как рассчитать вентиляционную систему для чердачного помещения
Сразу хотелось бы отметить, что наиболее качественно и правильно, учитывая все нюансы, рассчитать вентиляционную систему для вашего чердачного помещения сможет исключительно специалист. Но его услуги стоят немалых денег, поэтому большинство застройщиков производят расчеты самостоятельно.
Следует знать, что для нормально функционирующей естественной вентиляции нужно выдержать следующие пропорции 1:500
. На 500 м.кв площади чердака, площадь вентиляционных отверстий должна составлять 1 м.кв.
Никто не удивляется необходимости обязательного утепления чердачного пространства для создания в жилище комфортного микроклимата. Об устройстве надлежащей вентиляционной системы в этом помещении многие даже не задумываются. А ведь качественная вентиляция чердака
способствует поддержанию там микроклимата, предотвращает возникновения грибов, гнили и , увеличивает срок службы кровельной конструкции. Правильно рассчитанная и продуманная важна не меньше, чем грамотная паро- и теплоизоляция.
Три основных заблуждения и устранение последствий ↑
Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

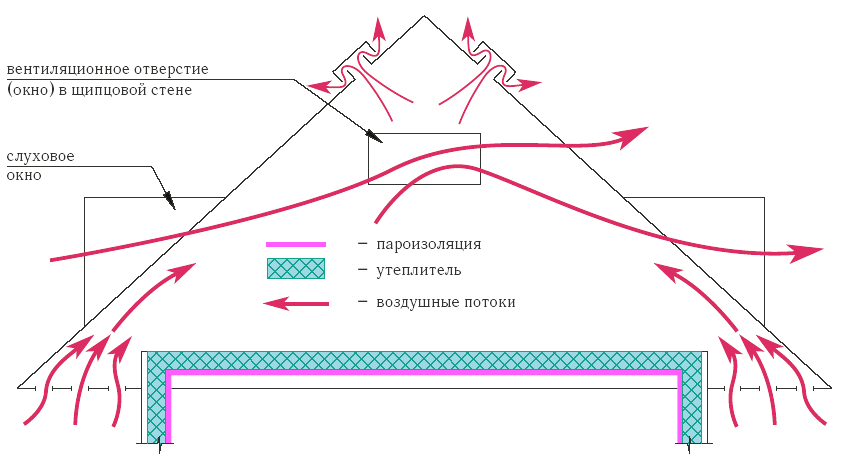

Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Три основных заблуждения и устранение последствий ↑
Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.
Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Монтаж вентиляции
Устройство вентиляции через конек крыши и карнизный свес – это актуальный вариант для вальмовых крыш. Воздухообмен на двускатной кровельной системе принято устраивать через специальные решетки (фронтонные продушины), установленные на фронтоне либо через слуховые или вентиляционные окна на чердаке. При этом окна или решетки следует устанавливать на противоположных торцах, чтобы обеспечить естественный воздушный поток.
Стоит отметить, что какой бы вариант не пришлось монтировать, пользователю даже не придется изобретать или придумывать, как именно сделать вентиляционные отверстия. Ведь производители кровельных систем предлагают уже готовые решения, например, коньковый брус с точечными выходами или аэраторами, а также вентиляционные решетки для чердака самых различных форм и видов. Определенная проблема может возникнуть при устройстве вентиляционных зазоров на ендовах. Чтобы в этих местах обеспечить хороший отток воздуха необходимо установить аэраторы вдоль желобка
Важно иметь в виду, что необходимость размещение вентиляции вдоль ендов возникает только на скатах с углом наклона более 45 градусов
На плоских же кровлях оптимальным решением считается установка инерционных турбин либо электровентиляторов. Так как в снежные зимы имеющиеся отверстия будут засыпаны снегом, поэтому естественная вентиляция будет иметь низкую эффективность.
Устройство вентиляционной системы на теплом чердаке или над мансардой несколько отличается от монтажа вентиляции на холодном чердаке. В частности, вентиляция чердака над мансардой монтируется непосредственно в стропильной системе. То есть это слой между гидроизоляцией и утеплителем. Величина зазора должна составлять 2-3 см
Важно учитывать тот факт, что различные теплоизоляционные материалы могут расширяться после установки, например, это касается минваты, ее объем после монтажа увеличивается до 30%. В том случае, если для вентзазора не остается место, то необходимо нарастить глубину стропил с помощью реек. Если кровля имеет сложную конфигурацию, то оптимальным вариантом будет использование специальных мембранных материалов, способных пропускать воздух и влагу в одну сторону
То есть от утеплителя влага будет отводится, а с крыши попасть внутрь она не сможет
Если кровля имеет сложную конфигурацию, то оптимальным вариантом будет использование специальных мембранных материалов, способных пропускать воздух и влагу в одну сторону. То есть от утеплителя влага будет отводится, а с крыши попасть внутрь она не сможет.
Видео по теме:
В заключении можно сказать, что устройство вентиляции на чердаке – это обязательный этап работы при строительстве частного дома
При этом важно все требуемые процедуры выполнить качественно и ответственно. Ведь при низкой эффективности вентиляционной системы не только ухудшается микроклимат в помещениях, но и заметно сокращается срок эксплуатации всего строения
Естественная вентиляция с выводом на чердак
Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.
Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше
Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.
Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:
- фановых стояков;
- аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
- грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
- кровельных вентилей, врезающихся непосредственно в кровельную систему.
Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.
Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него
При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.
Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке
Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.
