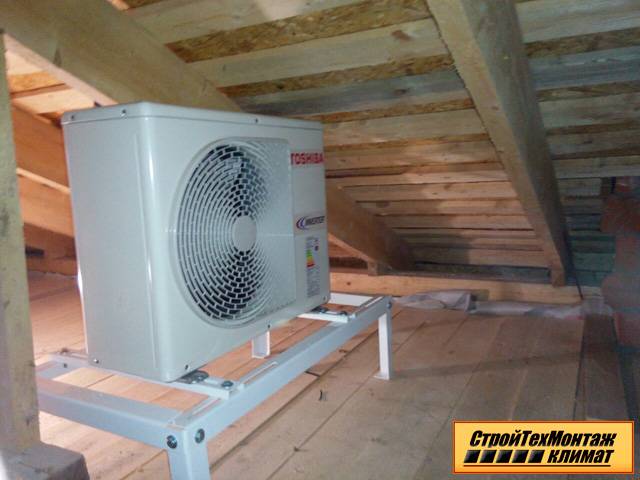

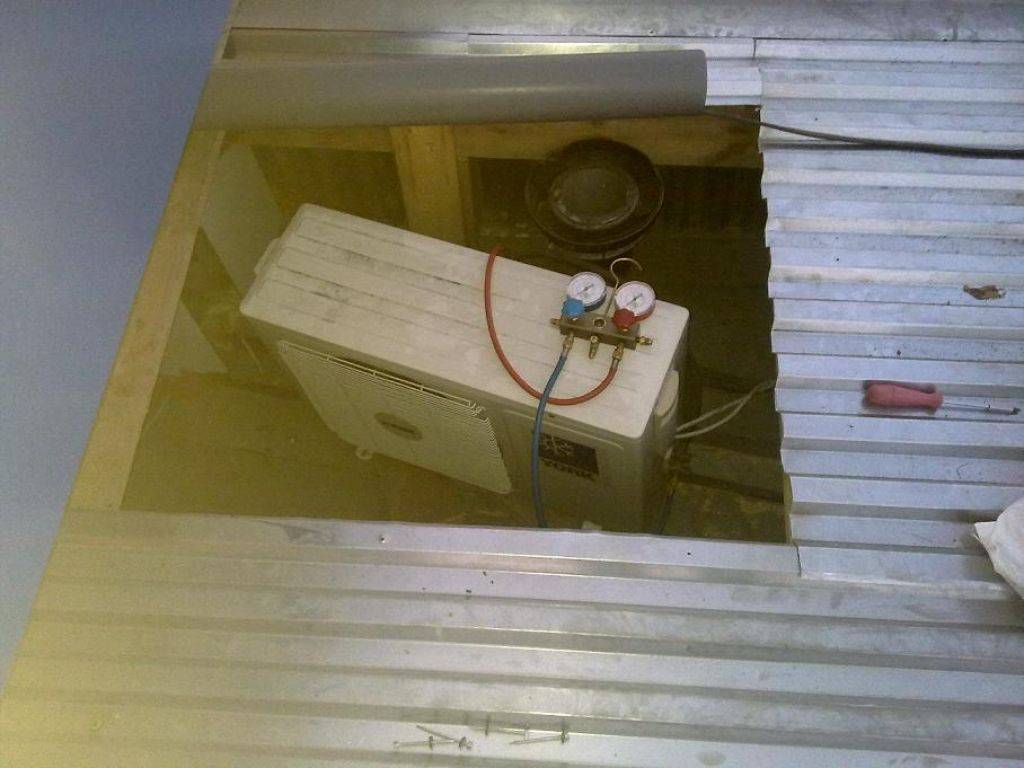

Установка внешнего блока кондиционера на чердаке: возможность решения и разбор технической специфики

Как правильно выполнять монтаж кондиционера?

Дополнительно можно спрятать в стены различные элементы сплит-систем, которые не обладают очень красивым видом, а к ним относятся трубы и провода. В этом случае можно выполнить монтаж так, чтобы никаким образом не был испорчен внешний вид определенного помещения. Поэтому лучше всего заниматься монтажом на этапе проведения в квартире или доме капитального ремонта или же непосредственно в процессе строительства сооружения.

Сам процесс монтажа системы заключается в нескольких последовательных этапах:

Установка внутреннего блока сплит-системы. Данная работа должна выполняться по уровню, а при этом располагается прибор обычно на максимальной близости к потолку помещения. Монтаж выполняется таким образом, чтобы прибор не располагался напротив мест, где люди спят или постоянно сидят, а иначе на них постоянно будет попадать много холодного воздуха, приводящего к дискомфорту. Под блоком не должно быть лишних элементов, которые могут препятствовать его нормальной работе.

Установка наружного блока сплит-системы, которая должна быть выполнена в соответствии со всеми требованиями. Если выполнять все работы приходится на довольно существенной высоте, то тут придется воспользоваться специальным оборудованием, а именно вышкой. Ее крепление выполняется за счет походящих и надежных кронштейнов, которые легко будут выдерживать вес от этого тяжелого и специфического оборудования. Установка должна производиться по уровню, а если он монтируется на крыше, то перед и за прибором не должно быть каких-либо элементов, которые могут препятствовать воздухообмену в теплообменнике.
Соединение внутреннего и наружного блока, которое выполняется с помощью медных трубок и электрических кабелей

Также на этом этапе происходит вывод дренажной трубки и развальцовка медных трубок.

Таким образом, установка мульти сплит-системы считается вполне простой, быстрой и не слишком сложной задачей, которая осуществляется своими руками, если знать все основные правила и требования, а также важно точно следовать правильной последовательности всех этапов. При этом важно учитывать, что для конкретного помещения или сразу нескольких помещений должно быть подобрано наиболее оптимальное и подходящее оборудование, мощность и другие параметры которого будут такими, чтобы кондиционер легко справлялся со своими основными задачами. К ним относится охлаждение комнат в летнее время, а также их эффективный нагрев зимой

Для этого учитывается размер помещения, теплопритоки в комнате, а также другие нюансы, которые позволяют рационально и обдуманно подходить к процессу выбора сплит-системы

К ним относится охлаждение комнат в летнее время, а также их эффективный нагрев зимой. Для этого учитывается размер помещения, теплопритоки в комнате, а также другие нюансы, которые позволяют рационально и обдуманно подходить к процессу выбора сплит-системы.

Обзор лучших моделей по соотношению цена-качество

Здесь мы представляем Вашему вниманию ТОП-5 относительно недорогих домашних кондиционеров с оптимальным набором функций.

Electrolux EACS-07HG2/N3

Классический настенный кондиционер от фирмы Electrolux в стильном белом корпусе. Сплит-система считается одной из лучших в своем ценовом сегменте. Быстро создает комфортный микроклимат в помещении, осушает и очищает воздух.

Система оснащена одними из самых мощных воздушных фильтров. В этом же кроется и небольшой минус кондиционера – фильтры быстро загрязняются, однако их легко чистить.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 7,83 куб.м./мин
• Потребляемая мощность: 664-685 Вт.

Плюсы

• антикоррозийное покрытие внешнего блока;
• простота в использовании;
• мощное очищение воздуха;
• высокая энергоэффективность.

Минусы

быстро засоряются фильтры.

LG B09TS

Инверторная настенная сплит-система сочетает в себе классическое дизайнерское решение и высокие эксплуатационные характеристики.

Запатентованные технологии бренда позволяют создать мощный поток ионов для очистки воздуха, а дополнительные фильтры задерживают мелкие механические частицы пыли.

Также в кондиционере реализована система самодиагностики через встроенный Wi-Fi модуль.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 729-771 Вт.

Плюсы

• эффективность;
• отсутствие вибрации;
• низкий уровень шума;
• многоступенчатая очистка воздуха;
• уникальный дизайн.

Минусы

высокая цена.

Roda RS-A09F/RU-A09F

Компактная настенная сплит-система с хорошим функционалом. Несмотря на свою бюджетность, модель изготавливают по высочайшим стандартам качества с учетом всех современных требований безопасности.

Качественный компрессор обеспечивает быстрое охлаждение помещение и поддержание комфортной температуры. Пользователи отмечают не очень удобное управление за счет двойных назначений клавиш.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 825 Вт.

Плюсы

• антиплесневое покрытие испарителей;
• невысокая цена;
• низкое потребление энергии;
• небольшие габариты.

Минусы

• шумный внутренний блок;
• неудобное управление;
• на корпус липнет пыль.

Electrolux EACS/I-09HM/N3_15Y

Инверторная настенная сплит система, подходящая для небольших помещений благодаря своим небольшим габаритам.

Мощности кондиционера хватает на поддержание комфортной температуры в помещении до 25 кв.м. Оптимально подходит для небольших квартир и студий, компактных офисов.

Имеется два фильтра в комплекте – антиаллергенный и бактерицидный.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 775-777 Вт.

Плюсы

• бесшумная работа;
• компактность;
• управление с пульта;
• многофункциональность.

Минусы

несколько завышена стоимость из-за дополнительных функций.

Electrolux EACS-09HG2/N3

Модель 2018 года остается популярной на рынке за счет оригинального дизайна и функциональности.

Многоступенчатая очистка воздуха обеспечивается генератором холодной плазмы, который разлагает неприятные запахи и аэрозоли, а также убивает патогенную микрофлору воздуха.

Управление интуитивное и понятное, во время работы система отличается низким уровнем шума и отсутствием вибраций.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8,83 куб.м./мин
• Потребляемая мощность: 733-824 Вт.

Плюсы

• высокая энергоэффективность;
• низкий уровень шума;
• многоступенчатая очистка воздуха;
• функциональность.

Минусы

в комплекте нет вилки.

Дальнейшие действия

После произведения всех вышеописанных действий переходим к этапу подключения составляющих систему блоков и коммуникаций. Если вы не вальцевали раннее или не работали с фреоном, то лучше не переходить к данному этапу самостоятельно, лучше доверить это дело специалисту. В любом случае, сделав вышеописанные этапы, вы уже неплохо сэкономили на работе мастера. На самом деле, сплит система очень чувствительна, поэтому неграмотное подключение может также снизить срок его эксплуатации.

Если вы всё же уверены в своих силах, то можно начинать работу с медными фреоновыми трубочками. Для этого позаботьтесь о наличии трубореза и развальцовочного инструмента. С использованием трубореза отрезаем ненужную часть трубок.

После окончания всех вышеописанных этапов расслабляться не стоит. Таким образом, ещё перед тем, как вы его впервые запустите, обязательно необходимо ещё пару раз проверить то, насколько правильно и грамотно подключена электрика и все остальные составляющие. Необходимо в обязательном порядке проверить отсутствие утечек фреона. Для этого медные соединения можно намылить, если начнут образовываться пузырьки, то утечка всё-таки имеет место. Если вы всё сделали грамотно и, что ещё важнее, правильно, то сплит система запустится и можно быть уверенным в её бесперебойной работе.

Теперь вы знаете, как правильно установить сплит систему

Главное – придерживаться всех правил и предосторожностей, быть уверенным в своих силах и способностях, тогда всё обязательно получится. Желаем вам удачи в установке сплит системы!

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Операции, которые выполняет альпинист

Перед тем как установить кондиционер, нужно определиться, где будут расположены наружный и внутренний блоки. Внутренний может находиться от внешнего на расстоянии от 15 см до 5 м. Внешнюю часть следует разместить в таком месте, чтобы было несложно добираться до вентилей при обслуживании, необходимом раз в полгода. Если придется для этого приглашать верхолаза, то платить надо будет заметно больше за каждый визит.

Высотники проводят монтаж в таком порядке:

1. Для кондиционеров разной конструкции в стене подготавливают 1-2 отверстия диаметром 40 мм.
2. В помещении на стене устанавливается пластина для крепления внутреннего блока.
3. Прокладываются и теплоизолируются каучуком медные трубы.
4. Уложенные трубы обрезаются по размеру.
5. С наружной стороны крепится пластина, необходимая для монтажа внешнего блока.
6. Блоки навешиваются на крепежные пластины, укладываются трубки на предназначенные для них места.
7. Из системы удаляется воздух, подключается электроэнергия, проверяется работоспособность всех устройств на разных режимах.

В большинстве случаев установка кондиционера выполняется возле окна, что существенно облегчает обслуживание и возможный ремонт оборудования в будущем. При этом сверлится отверстие в стене, через которое проводят магистраль, соединяющую блоки в одну систему.

Особенности корзин и правила выбора

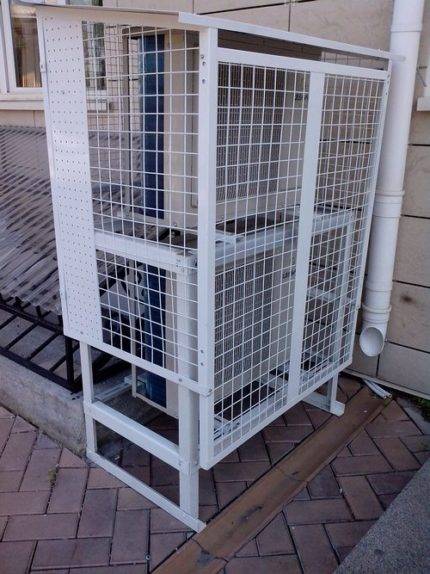

Что же представляет из себя корзина или короб? Это металлическая конструкция, закрывающая наружный блок со всех сторон.

Ее основные функции:

• Декоративная. Чтобы различные по размерам блоки кондиционеров гармонично смотрелись на фасаде здания.
• Защитная – падающие с крыши и стен осколки кирпичей и плитки, окурки, выбрасываемые жильцами из окон, сосульки и прочий мусор может повредить наружный блок.
• Антивандальная защита – эта функция весьма актуальна для первых этажей. Конструкция такой корзины сверхпрочная, закрывает блок со всех сторон.

Антивандальные конструкции дополнительно можно оснащать сигнализацией. Это отличный вариант для офисных помещений, где охранники в любое время суток смогут среагировать на действия вандалов.

Многие застройщики предусматривают еще на этапе проектирования расположение кондиционеров во вновь строящихся зданиях. При таком подходе можно заказать корзины в едином стиле и архитектурная линия фасада здания не будет нарушена

Разновидности коробов для кондиционера

Владельцы квартир старого жилого фонда сталкиваются с вопросом самостоятельного выбора места под установку кондиционера и защиты его от осадков и механических повреждений (случайных или умышленных). Поэтому одновременно с покупкой сплит-систем желательно выбирать и заказывать установку корзин для наружных блоков кондиционеров на фасаде.

Но предложений на рынке много. Чтобы выбрать достойный вариант, для начала нужно в общих чертах ознакомиться с существующими видами.

По способу изготовления корзины бывают собранными на специализированном предприятии и самодельными. Первые отличаются большей надежностью и долговечностью, стильным внешним видом, способностью выдерживать значительную нагрузку. Но это при условии наличия сертификата качества, документов, подтверждающих проведение расчетов и испытаний продукции, что характерно для ответственных производителей с хорошей репутацией.

Самодельные короба можно изготовить из подручных материалов. Такая конструкция будет простой, но и стоимость ее будет минимальной.

Простейший короб можно изготовить своими силами, используя прутья и металлические уголки. Сваркой собрать конструкцию. Но такая корзина требует обслуживания (регулярного подкрашивания) – в местах сварных швов от воздействия атмосферных осадков может проявится ржавчина

Также короба можно классифицировать по следующим параметрам:

• по типу конструкции – цельные и разборно-сборные;
• по назначению – декоративные и защитные;
• по размеру – стандартные и нестандартные (изготовленные на заказ);
• по дизайну – зависит от фантазии дизайнера или пожеланий заказчика.

Еще корзины отличаются материалом изготовления. Это может быть перфорированный оцинкованный лист, металлические прутья, кованные элементы и другое.

Важно, чтобы используемый материал отличался надежностью и прочностью, а также был устойчив к воздействию атмосферных осадков

На что смотреть при выборе?

При выборе корзины следует иметь в виду, что существуют стандартные короба и нестандартные, изготавливаемые по меркам заказчика.

Чаще всего вариант нестандартной корзины актуален, когда требуется защита одной решеткой нескольких блоков, установленных в ряд или друг над другом

При выборе корзины учитывают ряд параметров:

• размеры – следует учитывать габариты внешнего блока и необходимый зазор в 10 см между стенками блока и короба;
• вариант облицовки – антивандальная, защитная или декоративная;
• заполнение – металлические прутья, жалюзи, кованные элементы, перфорированный лист, ламельная перфорация, индивидуальный рисунок перфорации (по желанию заказчика);
• тип конструкции – готовый или сборно-разборный вариант;
• специфические особенности – покраска в определенный цвет, наличие дверцы со встроенным или висячим замком (для доступа к блоку), дополнительный козырек, установка сигнализации, оповещающей о причинении вреда сторонними лицами.

Все эти параметры, в частности размеры, сложность конструкции и специфические особенности, существенно влияют на стоимость – чем сложнее и больше, тем дороже.

Также важно при выборе подходящего варианта обратить внимание на доступ к наружному блоку кондиционера – чтобы несложно было выполнять регулярную чистку и обслуживание

Второй этап установки сплит системы

Правильно установить внутренний блок очень важно, поскольку от этого напрямую зависит качество работы всей системы. Самый оптимальный вариант – закрепить устройство на стене саморезами, если стены отделаны гипроком, то обязательно следует вставить в него пластиковые проставки, поскольку такой материал, является достаточно рыхлым и от вибрации саморезы быстро расшатаются. Если стена сделана из кирпича, то в просверленные для саморезов отверстия вставляются деревянные или пластмассовые «чепики», а потом саморезами крепится пластина для блока

Обязательно следует проверить с помощью строительного уровня ровность крепления пластины

Если стена сделана из кирпича, то в просверленные для саморезов отверстия вставляются деревянные или пластмассовые «чепики», а потом саморезами крепится пластина для блока. Обязательно следует проверить с помощью строительного уровня ровность крепления пластины.

Следующим этапом необходимо с помощью перфоратора просверлить в стене сквозное отверстие, для хладопроводной трубки. Обязательно следует обеспечить уклон не меньше 15 градусов. Он должен быть наружу, а не внутрь.

Далее необходимо подсоединить медные трубки к внутреннему устройству кондиционера, а также дренажную трубку к специальному шлангу на устройстве. Теперь к оборудованию, находящемуся внутри помещения, можно подвести электрический кабель. Для сплит систем, хладопроизводительность которых составляет не более 4кВТ, следует использовать кабель, сечение которого не меньше 1,5мм (5-ти жильный).

Обслуживание и заправка

Обслуживанием кондиционера занимаются не реже одного раза в полгода. Это необходимо для исправной работы устройства и качественного выполнения функций по охлаждению. Поддерживать работу техники в штатном режиме помогает обслуживающий специалист.

Заправка фреоном. Производится через внешний блок. Этим занимается мастер соответствующей квалификации, имеющий корочки промышленного альпиниста. Для проверки количества хладагента в системе используется манометр.
Чистка, дезинфекция

Основное внимание уделяют радиатору внешнего блока. Скопившуюся пыль, грязь обычно очищают мойкой высокого давления.

Своевременная заправка и чистка защищают систему от чрезмерных нагрузок и продляют срок службы кондиционера.

Этапы проведения проектирования

Составление плана необходимых работ проводится в два последовательных этапа, включающих подготовку всех необходимых расчетов, сметы, технических заданий для специалистов смежных областей и выбор подходящего модельного ряда оборудования.

Этап #1 — подготовка расчетов и заданий

Подготовка заключается в ознакомлении со зданием, его местоположением, строительными особенностями и прочими факторами.

Специалистами составляется технико-экономическое обоснование, на основе которого приблизительно подбирается тип системы кондиционирования. Последняя описывается упрощенно.

На упрощенной схеме показаны ключевые звенья системы кондиционирования, блоки распределения хладагента и основные блоки управления климатическим оборудованием

Мастер предлагает потенциально эффективное оборудование, которое соответствует потребностям помещения по базовым характеристикам:

• мощности;
• холодо-, тепло- и воздухопроизводительности.

После этого составляется смета будущих работ. Если проект по ТЭО удовлетворяет владельца здания или квартиры, подготовительный этап переходит в рабочую фазу.

Этап #2 — подбор подходящего оборудования

На этом этапе проектирование основывается на точных расчетах, учитывающих внутреннюю и внешнюю теплонагрузку, теплотехнические характеристики объекта. Расчеты проводятся индивидуально для каждого помещения, после чего точно известны избытки тепла в каждой зоне. На основе этих данных подбирается необходимое для компенсации тепловых нагрузок оборудование.

После выбора техники начинается проектирование мест установки кондиционеров, предоставляется схема разводки воздуховодов, подготавливается план технических работ для монтажной бригады, электриков.

Все подготовленные материалы передаются заказчику и поставщику климатического оборудования. После монтажа желательно провести пусконаладочные работы, которые помогут настроить функционирование оборудования.

Куда ставить внешний блок кондиционера

Приветствую всех посетителей моего сайта! Сегодня я расскажу про основные факторы, влияющие на расположение внешнего блока кондиционера. Для того чтобы определить куда ставить «наружку» кондиционера необходимо учесть несколько определяющих факторов:

1. Желательно чтобы блок был доступен для монтажа и последующего обслуживания без привлечения специальной техники и дополнительного альпинистского оборудования. Установка «под окно» или рядом с балконом в большинстве случаев решает эти проблемы.
2. Не следует располагать внешний блок на стене соседней квартиры.
3. Если зимой на крыше образуются «сосульки», то необходимо защитить блок специальным козырьком.
4. Необходимо учитывать, куда будет уходить конденсат под блоком на улице. Неудачные варианты вывода дренажа — это вход в здание, крыша магазина, подвал дома, балкон соседа, собственный балкон, пешеходная зона.
5. Если внешний блок располагается «на земле» или на кровле, то желательно установить его на специальную конструкцию-подпорку. Нужно учитывать, чтобы уровень снега зимой (или каких-то стоков летом) не засыпал (заливал) блок. Иначе может пострадать электроника и другие детали.
6. Располагать устройство необходимо по уровню. Если внешний блок кондиционера будет накренен (не в уровне), то силы, действующие внутри компрессора, будут нарушены. Это приводит к повышенному износу деталей (роторов, цилиндра и пр.) и снижению ресурса двигателя.
7. Ставить кондиционер возле газовой трубы не стоит. Рекомендую отступить хотя бы 50 см. (если кто-то владеет более конкретной информацией – напишите в комментариях!)
8. Если внешний блок располагается на крыше, то эффективней будет расположить блок таким образом, чтобы радиатор смотрел в теневую сторону. Попадание прямых солнечных лучей на радиатор приведет к его перегреву и снижению теплоотдачи.
9. Если внешний блок располагается на первом этаже, то рекомендую устанавливать антивандальную решетку. Особенно актуальна она будет для «темных» дворов. Чем выше будет расположен блок, тем лучше!

Перечисленные правила решают многие вопросы расположения кондиционера и учитывают важные нюансы. Но существуют еще ограничения по расстоянию до конструкций. Разберем их далее.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Требования к монтажу наружного блока

Внешний модуль агрегата принято ставить под окном, возле окна или на балконе. Если ограждение балкона достаточно прочное, то можно закрепить модуль и на нем.

Если квартира находится на первом этаже, то наружный блок требуется располагать на высоте не менее 2-х метров от земли, придерживаясь правила: наружный блок нужно монтировать немного ниже внутреннего, либо на одном уровне с ним.

При монтаже модулей сплит-системы следует помнить о значениях минимального и максимального расстояния между ними. Эти значения могут отличаться у разных производителей климатической техники. К примеру, для сплит-систем Panasonic минимальное расстояние между модулями может быть 3 метра, а для Daikin – от 1,5 до 2,5 метра.

Максимальная длина трассы между модулями обычно равняется 6 метрам. Допускается и больше, но в такой ситуации потребуется дозаправка фреоном, что влечет за собой дополнительные материальные вложения. Поэтому, если производится самостоятельная установка кондиционера, лучше не превышать обозначенные 6 метров.

Особенности кассетных кондиционеров

Кассетный кондиционер распределяет воздух в четырех направлениях

Потолочный кондиционер кассетного типа устроен по традиционной схеме сплит-систем: состоит из двух блоков — внешнего и внутреннего, соединенных фреоновой магистралью (трассой). Первый монтируется на внешней стороне стены здания, второй — в помещении, в подвесном потолке. Внешний блок выполнен как стандартный модуль кондиционера. Внутренний помещен в защитную кассету, квадратный или прямоугольный, с передней панелью по диаметру аналогичной плитке подвесного потолка. Позади расположен очистительный фильтр.

Распределение воздушного потока кассетного кондиционера происходит по четырем направлениям сверху-вниз, равномерно распределяя прохладу или тепло по помещению. По сравнению с классическим бытовым кондиционером кассетные модели не создают сквозняков. Воздуховоды отличаются увеличенной по сравнению с настенными устройствами площадью. Угол наклона жалюзи, регулирующих напор воздушного потока, контролируется пультом ДУ.

Сфера применения

Сплит-система кассетного типа — полупромышленное климатическое оборудование. Относится к кондиционерам скрытого типа: не выделяется на фоне интерьера — декоративная решетка вписывается в него. Монтируется за подвесным потолком. Целесообразен в помещениях, где минимальная высота потолка — 3 метра. Востребован в общественных людных помещениях: офисах, магазинах, кафе, фитнес-клубах, ресторанах, библиотеках, выставочных залах. В квартирах многоэтажных домов используется редко, но подходит для просторного загородного коттеджа с высокими потолками.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

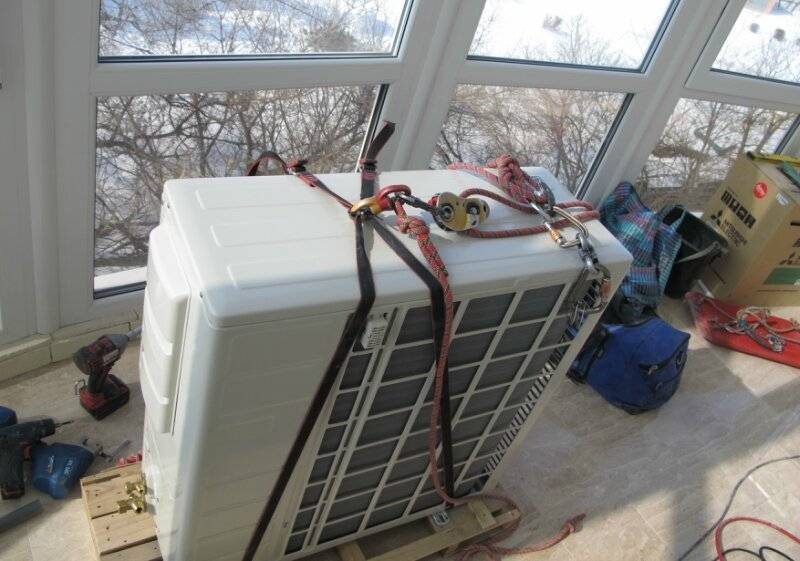

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

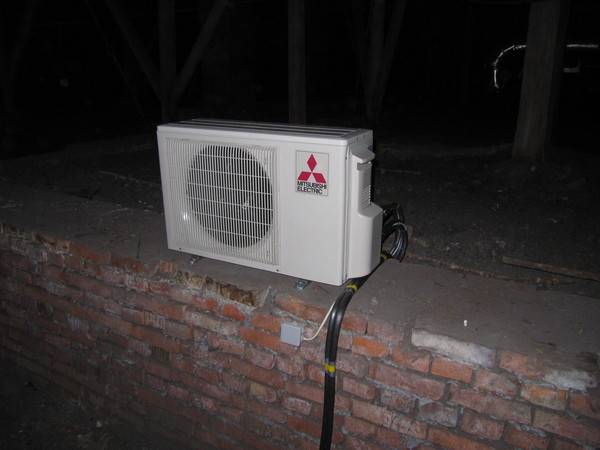

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
