Устанавливаем кондиционер своими руками

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Электровеник

Электрические приборы для подметания и протирки пола – к примеру, электровеники и полотеры, – пригодятся только в том случае, если у вас дома есть маленькие дети или домашние животные, за которыми часто надо убирать крупный мусор вроде рассыпанной земли из цветов. У электрической щетки для подметания для пола есть свое применение в промышленности, но дома со всеми функциями уборки, мытья и обработки пола спокойно справится один пылесос.

Причем для этого давно не требуется участие человека: роботы-пылесосы умеют не только самостоятельно собирать с пола пыль и мусор, но и мыть его, протирать мягкой микрофиброй и собирать жидкость. А управлять ими можно даже не находясь дома: достаточно приложения на смартфоне, в котором можно задать все – от точной траектории движения пылесоса до автоматического возврата устройства на подзарядку.

Роботы-пылесосы избавят от необходимости подметать даже в таких случаях

Если же вы не доверяете автоматике, ассортимент современных пылесосов для ручной уборки необычайно обширен – от мощных цилиндрических моделей с большим пылесборником до легких и мобильных вертикальных и ручных пылесосов, которые могут не только собирать пыль, но и протирать пол, обрабатывать поверхности водой или паром и даже мыть окна.

Что потребуется для установки

Схему установки необходимо разработать заранее. В наличии должны быть все инструменты, материалы и расходники, необходимые в процессе работы.

Схемы расположения сплит-систем

По правилам монтажа определяется место расположения обоих блоков. Есть несколько типовых схем размещения сплит-системы. Внутренний блок устанавливается на стене, которая примыкает к фасадной (правая/левая). А вот варианты расположения внешней части более разнообразны. Далее представлены самые популярные из них.

Схема 1. Наружный блок под окном.

Самая распространенная схема установки кондиционера. Наружный блок располагается под окном, а внутренний — на стене, которая примыкает к фасадной. Один из плюсов данного способа — поток воздуха идет вдоль окна, а не направлен к людям. Это самый простой способ монтажа.

Схема 2.  Наружный блок около балкона.

Балкон должен открываться с торца окна или быть полностью открытым. Можно использовать схему и с отсутствием данных деталей. Но в этом случае для установки наружной части не обойтись без помощи специалиста. Плюс в том, что блок не перекроет вид из окна.

Схема 3. Наружный блок между окнами

Этот вариант имеет те же плюсы, что и первая схема. Межблочные коммуникации имеют небольшой размер. Это не создаст проблем ни с фасадом, ни с внутренним интерьером. Но финансовые затраты будут немалые, а расположение блоков делает обслуживание некомфортным.

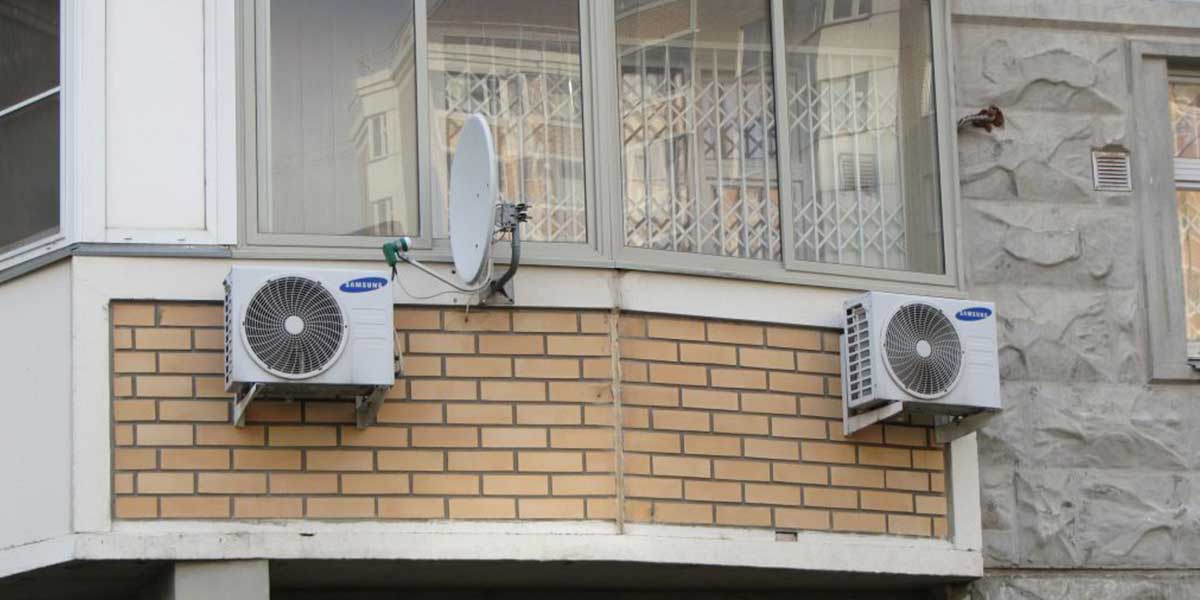

Схема 4. Наружный блок на балконной ограде.

Подходит почти для всех балконов, даже застекленных. Главное, чтобы ограждение балкона было достаточно крепким для установки наружной части.

Схема 5. Наружный блок сбоку от окна

Подходит, если между примыкающей стеной и окном хватает места для крепления блока внутри помещения, при этом шторы не будут вешаться по всей длине стены. Такой способ установки позволит не направлять воздушные потоки на зоны частого пребывания людей, если блок будет расположен, к примеру, над техникой.

Оборудование

Даже с маленьким набором недорогих инструментов есть возможность  установить кондиционер качественно. Но наличие хорошего оборудования ускоряет процесс и облегчает монтаж.

Базовый набор оборудования включает в себя:

1. Перфоратор. С его помощью бурят сквозные отверстия для трассы. Типичный строительный не подойдет, так как диаметр резьбы будет меньше положенного.
2. Комплект буров. Используется для сверления отверстий. Лучше  выбирать профессиональный вариант.
3. Вальцовка с эксцентриком. Необходима для создания конуса на кончике трубы.  С непрофессиональным инструментом тоже можно добиться идеального результата, но времени уйдет гораздо больше.
4. Труборез. Необходимо подобрать модель с настраиваемым диаметром. Инструмент необходим при монтировании трубы для фреона. Края трубы должны быть ровными, чтобы избежать утечки газа.
5. Труборасширитель. Оборудование позволяет плотно соединить трубы одного диаметра. Край одной из труб нужно расширить, чтобы он герметично закрепился на другой такой же трубке.
6. Ример. Устройство снимает заусенцы на обрезанном крае трубы, выравнивая его.
7. Трубогиб. Меняет форму трубы. Не следует брать пружинный.
8. Двухквантовый вакуумный насос. Удаляет влагу и воздух из магистрали перед запуском устройства.

Кроме этого нужна:

• рулетка
• крепежи
• отвертки
• ключи
• промышленный пылесос.

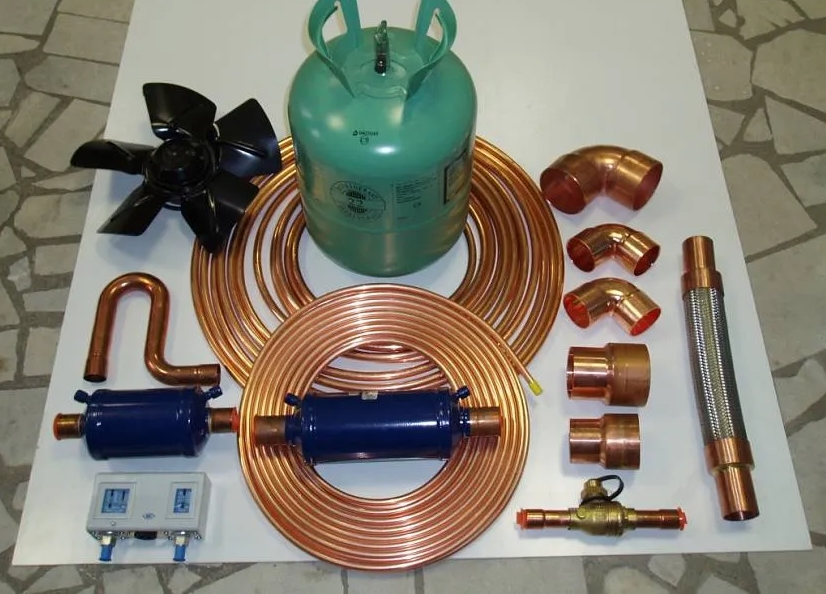

Материалы и расходники

Стандартный набор материалов состоит из следующих элементов:

• Трубы для хладагента.
• Теплоизоляция для труб.
• Гофрированная труба/пластиковый короб.
• Кронштейны.
• Электрокабели.
• Крепежи для внешнего блока и кронштейнов.
•  Дренажная трубка.

Среди дополнительных расходников:

• монтажная пена
• фреон
• помпа и сифон
• наконечники для кабеля
• припой
• скотч/изолента
• кабельные стяжки
• козырек для наружной части установки.

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Основные правила установки и подключения кондиционера

В состав традиционной сплит-системы входит внешний блок, который размещается за окном, и внутренний блок. В некоторых случаях устанавливается более 1 блока. Подобные комбинации известны как мультисплит-системы.

Каждый элемент системы выполняет свои функции. Так, наружный блок отвечает за конденсацию, внутренний же выполняет функции испарителя. Блоки соединяются при помощи магистрали из трубок и проводов. По трубкам циркулирует фреон. Также в состав системы входит дренажная трубка. Ее подключают к наружному блоку. Она отвечает за отвод влаги, конденсирующейся в процессе работы установки. По правилам эту трубку необходимо подключать к канализационной системе.

В продаже доступны системы кондиционирования на любой вкус и запросы. Однако по своему составу и технологии подключения они практически не отличаются друг от друга.

Прежде чем приступать к установке блоков, нужно определиться с рядом важных моментов.

1. Во-первых, определитесь со стороной света, на которую будет выходить конденсаторный блок.
2. Во-вторых, вам нужно установить материал, из которого сделаны стены дома. В соответствии с этим моментом будет подбираться подходящий крепеж. Дополнительно определенные изменения в процесс монтажа системы вносит вес блоков.

При выборе мощности будущей сплит-системы принимайте во внимание эксплуатационные и другие важные характеристики жилья. Прежде всего, учитывайте ориентацию квартиры или дома по сторонам света

Также важное значение имеет количество людей, населяющих жилище, суммарная мощность электроприборов, количество радиаторов отопления, наличие прочих вентиляционных систем и устройств

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Технические требования к монтажу блоков

Материалы и инструменты для установки

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

Установка оконного кондиционера уменьшает площадь окна

Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

• Дешевизна в сочетании с длительным сроком службы.
• Простота конструкции и эксплуатации.
• В этих системах достигается максимально возможный КПД.
• Быстрое охлаждение воздуха.
• Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

• Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
• Высокий уровень шума.
• Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
• В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

Фен сплит-системы может быть установлен в любом месте стены дома

Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

Внутренний блок напольно-потолочной сплит-системы

Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

• Низкий уровень шума.
• Функция очистки воздуха от бактерий и пыли.
• Наличие функции обогрева в холодное время года.

• Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
• Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

Недостатки сплит-систем:

• Стоимость их выше по сравнению с моноблочными моделями.
• Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Как проложить трубы

Прокладка труб кондиционера

Медные трубы нарезают с запасом на изгибы (запас примерно метровый). Выгибая трубки, следует применять специальные инструменты, чтобы не возникли вмятины, складки, морщины, растягивания меди.

Дальше на эти трубки натягивают для теплоизоляции пенополиуретановые шланги. Здесь поролон не подходит, ведь срок эксплуатации этого уплотнителя небольшой. Затем на трубки надевают резьбовые фланцы таким образом, чтобы резьба располагалась у конца трубки.

Развальцовка

Развальцовку трубок следует выполнять крайне аккуратно, нельзя допускать образование в металле канавок и трещин. Гайка должна надеваться на вальцовку без усилий. Затягивать ее желательно динамометрическим ключом, тогда из гайки не станет выдавливаться развальцованное соединение.

И наконец к патрубку стока подсоединяется отрезок пластиковой трубы, обладающей армированным корпусом. Крепится резьбовым фланцем (если он имеется в комплекте) или же куском термоусаживаемой трубы. Дренажную трубку необходимо отвести от несущей стены подальше.

Пришло время завести трубы в отверстие и выровнять. С наружной стороны стены трубы крепятся к стене хомутами, крепление должно быть плотным (рядом проходит электрический кабель). Трубопровод подсоединяется к внешнему блоку. Свободные места в отверстии заполняют силиконом или же монтажной пеной.

Проверка на герметичность

Наружные соединения проверяются на герметичность обычным способом: используются велосипедный нанос и мыльный раствор. Если обнаружится пропускание воздуха, нужно будет плотнее затянуть резьбу. По завершении проверки мыльный раствор вытирают тряпкой или салфеткой.

Закачка хладагента

Закачка хладагента

Пришло время закачать хладагент из баллона в систему. Следует подключить к баллону переходник, затем манометр. После этого резервуар заполняется. Нужно отслеживать давление.

После завершения этого процесса на кондиционере включается автомат-разъединитель. Дальше происходит самостоятельный вход системы в тестовый режим.

Можно рассчитывать, что система заработает без сбоев. То есть отметится равномерная циркуляция охлажденных воздушных потоков. Тогда можно закрывать проделанные в стене отверстия, прибрать мусор и наслаждаться комфортным микроклиматом.

Видео: Монтаж кондиционера своими руками:

Оконный кондиционер, мобильные кондиционеры или сплит система.

Итак, оконный кондиционер дешевле в стоимости и легок в установке, но при всем это имеет ряд минусов:

• в отличие от сплит системы, при установке оконного кондиционера мы привязаны к балконным дверям или окну,
• по внешнему виду сплит система намного гармоничнее вписывается в интерьер комнаты,
• создаваемый оконным кондиционером шум может показаться для некоторых людей настоящим наваждением и будет мешать спать,
• при одинаковых параметрах производства холода, сплит система, как правило, потребляет меньше мощности.

Отсюда можно сделать вывод – что использовать оконный кондиционер лучше всего как вспомогательный во время бодрствования.

Также при подборе кондиционера необходимо обратить внимание на: площадь необходимого для охлаждения помещения, площадь окон, которые находятся с солнечной стороны, а также состояние герметичности дверей и окон. В среднем, на комнату с высотой потолка в два с половиной метра общей площадью в двадцать квадратных метров и окнами на солнечную сторону достаточно будет кондиционера с мощностью в 2,5 киловатта

Инструмент для монтажа кондиционеров

Для установки подобного вида кондиционера необходимы следующие инструменты:

1. Набор для развальцовывания медных трубок, который должен иметь труборез. Пилить ножовкой медную трубку категорически запрещено из-за образования стружки, которая при попадании в компрессор просто выведет его из строя. Также обязательно понадобится шабровка. Напильником нельзя пользоваться по уже упомянутой причине.
2. Перфоратор с набором необходимых буров.
3. Насос или компрессор для проверки герметичности системы. Для автомобилистов это не должно стать проблемой.
4. Вакуумный насос. Необходим для удаления влаги из системы, которая может стать причиной поломки компрессора.
5. Инструмент для монтажа проводки.

Выбор подходящего места для установки кондиционера

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5 Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

Концы обрабатываются риммером.

https://youtube.com/watch?v=lW7wjQICPOM%3F

Ошибка №6 Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7 Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Внутреннее устройство кондиционера и принцип его работы

Перед тем как поставить кондиционер в доме или квартире, обязательно нужно ознакомиться с принципом работы этого прибора, а также с его конструкционным строением. Эти знания позволят не только ускорить монтажные работы, но и выполнить их правильно.

Кондиционер состоит из компрессора и испарительного блока, соединенных между собой трубками

Сплит-системы состоят из испарительного блока и компрессора. Эти элементы соединены между собой трубками. Для монтажа внешнего блока или компрессора используется плоскость наружной стены, а испаритель размещается в помещении. В дорогих моделях климатического оборудования может присутствовать несколько внутренних блоков. Все они подключаются к одному компрессору.

Принцип действия сплит-систем:

1. Под воздействием высокого давления через сопло подается хладагент в камеру испарителя.
2. Там рабочее вещество расширяется и закипает. Формирующиеся в процессе этого пары поглощают тепло.
3. В результате этого процесса образуется водный конденсат, который оседает на радиаторе в испарительном блоке.
4. Оттуда влага поступает в специальный резервуар и через трубку выводится из помещения.

Во время работы кондиционера с рабочим веществом происходит следующее:

1. Компрессор осуществляет откачку испарений и повышает давление.
2. Происходит нагревание рабочего вещества, которое из жидкого состояния переходит в газообразное.
3. В виде плотного тумана хладагент попадает в камеру для сбора конденсата.
4. Вентилятор охлаждает пары конденсата, который снова переходит в жидкое состояние.
5. Затем рабочее вещество, движимое давлением, снова поступает в сопло испарителя. Цикл повторяется.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера

Эффективность климатического оборудования, а также расход электричества зависят от того, в каких условиях работает кондиционер. Если поблизости установлен обогревательный прибор, то потребление электроэнергии возрастет.
