Выбор и подготовка места установки
Перед началом установки монтажной напольно-потолочной сплит-системы требуется правильно выбрать место установки и подготовить его для работы
Важно учесть следующие факторы:
- Площадь помещения: Площадь помещения должна быть учтена при выборе мощности сплит-системы. Чем больше площадь помещения, тем мощнее должна быть сплит-система, чтобы обеспечить достаточное охлаждение или нагрев.
- Высота потолков: Высота потолков также влияет на выбор монтажной напольно-потолочной сплит-системы. При большой высоте потолков требуется более мощная система или использование дополнительных устройств для равномерного распределения тепла или холода.
- Место для внешнего блока: Необходимо выбрать подходящее место для установки внешнего блока сплит-системы. Место должно быть открытым, чтобы обеспечить нормальный воздушный поток и предотвратить перегрев системы. Также следует учесть расстояние от внешнего блока до помещения, чтобы обеспечить легкую укладку трубопроводов.
- Подготовка помещения: Перед установкой сплит-системы необходимо подготовить помещение. Очистите поверхности от пыли и грязи. Проверьте электрическую сеть и готовьте необходимые инструменты для установки.
Правильный выбор и подготовка места установки являются важными этапами перед установкой монтажной напольно-потолочной сплит-системы. Это позволит обеспечить эффективную работу системы и достичь комфортных условий в помещении.
Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Установка под потолком
• Подготовьте потолок (убедитесь в его горизонтальности)
• Отмерьте необходимую длину трубопровода, трубки отвода конденсата и проводов. • Для уменьшения вибрации, пожалуйста, усильте потолок там, где это необходимо.
• Просверлите 4 отверстия 10-12 мм и глубиной 50–55 мм в выбранных местах. Затем закрепите в них подвесы (шпильки, крюки и т.п.).
• Закрутите равномерно 4 шестигранные гайки на подвесах для ровной горизонтальной установки блока.
• Для проверки горизонтальности установки блока используйте уровень.
• Если блок неправильно установлен, возможны проблемы с отводом конденсата. Это может привести к протечкам.
• После того, как положение блока будет выверено, надежно зафиксируйте блок, затяните гайки.
Внимание!Предусмотрите наклон корпуса внутреннего блока в сторону трубопроводов (назад) для улучшения оттока конденсата
Выбор места
Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.
Нужно ли разрешение на установку кондиционера
Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.
Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:
- устройство издает шум, гудит, нарушая спокойствие соседей;
- конденсат может испортить фасад здания или попасть на балкон снизу;
- габаритный блок перекрывает обзор или вид и окна;
- существуют риски растрескивания стен, замыкания проводки и возгорания.
На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.
Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:
Разрешение требуется в обязательном порядке, если:
- монтажные работы проводятся на лицевой части многоэтажки;
- пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
- сплит-система расположена над пешеходными дорожками;
- на оконном проеме, где находится блок, нет специальных ограждений.
Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда
Демонтаж устройств проводится только по решению суда.

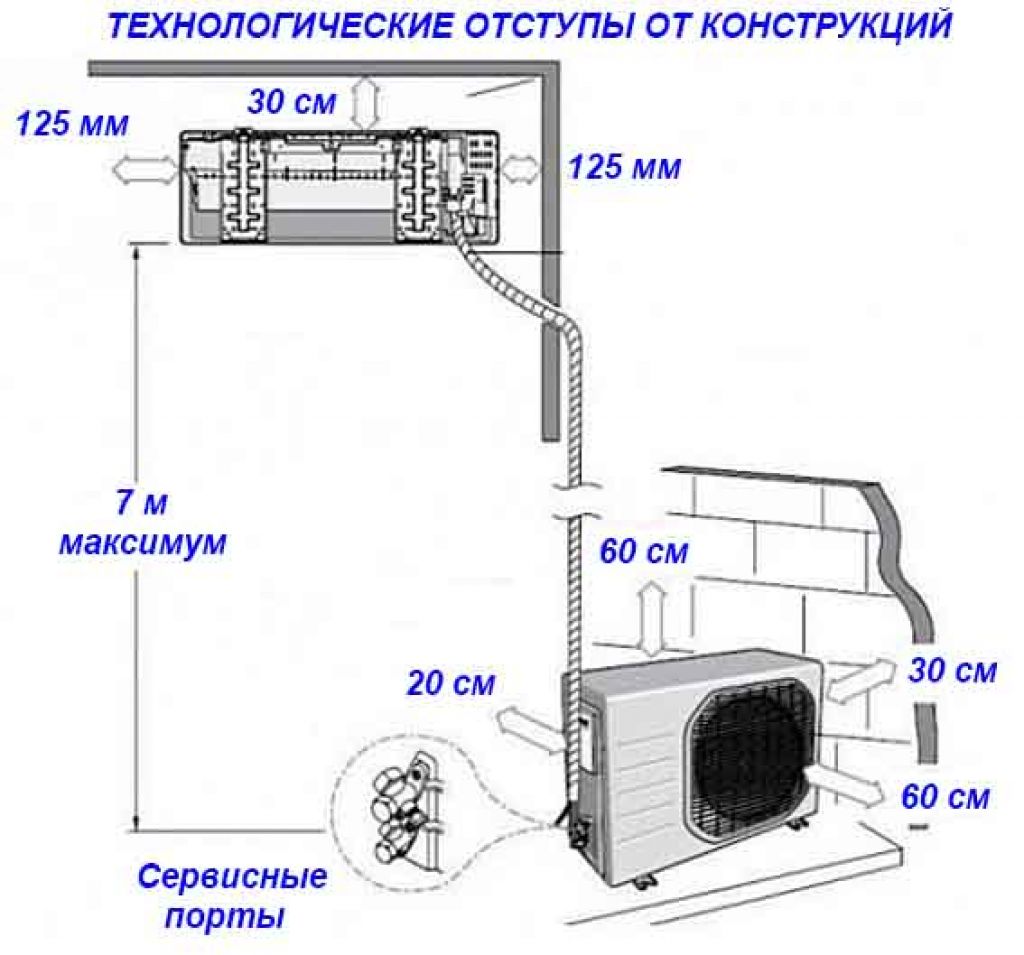

Выбираем место для внутреннего блока
Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:
- от конструкции до потолка — не меньше 15 см;
- от модуля до правой или левой стены — не меньше 30 см;
- от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
- от препятствия по движению воздухопотоков — не меньше 150 см;
Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.
Куда определить наружный блок?
Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.
В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.
Определение расстояния между блоками
Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.
Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.
Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.
Схема установки подвесного потолка Армстронг
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |
Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
Потолочные сплит-системы | Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. |
Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |
Электрические соединения
Внимание!
• Кондиционер должен быть запитан от отдельного источника с требуемым номинальным напряжением.
• Внешний источник питания кондиционера должен иметь провод заземления, соединенный с заземлением внутреннего и наружного блока.
• Монтаж электропроводки должен осуществляться персоналом, имеющим необходимую квалификацию, в соответствии с электрическими коммутационными схемами.
• В электропроводке должен быть предусмотрен электрический разъединитель, обеспечивающий физическое разъединение контактов всех активных проводников, в соответствии с национальными требованиями к монтажу электроустановок.
• Силовая и сигнальная проводка должны быть проложены таким образом, чтобы предотвратить их воздействие друг на друга и их контакт с соединительной трубой или корпусом запорного вентиля.
• Скрутки проводов не допускаются, соединения должны быть пропаяны и покрыты изоляционной лентой.
• Не включайте питание, пока не проведена полная проверка электропроводки.
Планирование и подготовка места установки
Перед установкой потолочного кондиционера необходимо правильно спланировать место его размещения. Это поможет вам избежать проблем и ошибок в ходе установки, а также обеспечит оптимальное функционирование кондиционера.
Вот некоторые важные шаги, которые следует выполнить при планировании установки потолочного кондиционера:
- Определите цель использования кондиционера. Понять, для чего вам нужен кондиционер, поможет определиться с его моделью и характеристиками. Например, для более простых задач, таких как охлаждение малого помещения, может быть достаточно компактного и простого в использовании кондиционера. Однако, если вы планируете охлаждать большие помещения или использовать дополнительные функции (например, вентиляцию или обогрев), вам потребуется более мощный и функциональный кондиционер.
- Оцените пространство для установки кондиционера.
- Измерьте размеры помещения, в котором вы планируете установить кондиционер. Это позволит вам выбрать кондиционер правильного размера и мощности.
- Оцените высоту потолка. Убедитесь, что вы выбираете кондиционер, который будет соответствовать высоте вашего потолка и не будет создавать неудобств при его установке и использовании.
- Учитывайте особенности помещения, такие как наличие окон, дверей, углов и стен. Это поможет вам выбрать оптимальное место для установки кондиционера.
- Подготовьте необходимые инструменты и материалы. Перед установкой кондиционера, убедитесь, что у вас есть все необходимые инструменты и материалы. Обычно для установки потолочного кондиционера потребуются следующие инструменты: отвертка, электрический дрель, ножницы для металла, степлер, ручной дырокол, различные ключи и пассатижи.
- Организуйте подводку электропитания. Потолочный кондиционер требует подключения к электрической сети. Поэтому перед установкой его необходимо обеспечить соответствующим электропитанием. Если вы не имеете опыта работы с электричеством, рекомендуется обратиться к профессионалам.
Правильное планирование и подготовка места установки потолочного кондиционера сэкономит вам время и силы в процессе установки. Более тщательное выполнение этих шагов также может повысить эффективность и долговечность работы вашего кондиционера.
Особенности установки моноблоков
Существует два способа монтажа мобильных кондиционеров: путем вывода трубы воздуховода за пределы помещения через окно либо через стену. Но все же в большинстве случаев используют первый метод, так как он наименее затратный и не требует нарушения целостности стены.
Большинство напольных моноблоков продаются с набором для монтажа, но встречаются и такие модели кондиционеров, в которых такой комплект не предусмотрен. В этом случае для вывода воздуховода за пределы помещения оптимальным решением будет изготовление вставки в оконный проем. Для работы понадобятся следующие материалы и инструменты:
- нож или ножницы для твердых изделий;
- оргстекло;
- скотч малярный;
- уплотнитель.
В первую очередь, необходимо определиться с тем, куда установить напольный кондиционер. Рекомендуется располагать устройство как можно ближе к окну для минимизации сопротивления наружному потоку воздуха.
Оборудование следует располагать таким образом, чтобы воздуховод имел как можно меньше изгибов. Около прибора не должны находиться предметы и мебель, которые будут затруднять нормальную циркуляцию воздуха (расстояние должно быть не менее, чем полметра).
Установка напольного кондиционера проводится в следующей последовательности:
- Вырезать вставку из оргстекла. Для этого делаются точные замеры оконной створки, и измеряется наружный диаметр трубы воздуховода (во многих моделях для оттока воздуха используется гофра). Далее по снятым меркам из оргстекла вырезается прямоугольная вставка, в которой прорезается отверстие для воздуховода. Отверстие делается немного меньше размера поперечного сечения трубы, чтобы она держалась плотно.
- Обеспечить герметичность системы. Делать это необходимо, так как вставка из оргстекла будет единственной защитой от дождя и ветра в течение всего периода использования кондиционера. В качестве герметика лучше всего использовать резиновый уплотнитель на самоклеящейся основе.
- Установка вставки. Окно следует зафиксировать в открытом положении. Затем вырезанная вставка с помощью малярного скотча по периметру прикрепляется к оконной раме. Вместо скотча можно использовать специальные фиксаторы.
- Монтаж устройства. Оборудование устанавливается на выбранное для него место. Воздуховод подключается к кондиционеру и выводится через вырезанное во вставке отверстие на улицу, а дренажный шланг вставляется в воздуховод.
Перед тем, как подключить напольный кондиционер, необходимо, чтобы он простоял в вертикальном положении не менее двух часов!
Технические требования к монтажу блоков
Шаг 2: Правильный выбор кондиционера
Правильный выбор кондиционера является ключевым этапом при установке потолочного кондиционера в помещении. Перед покупкой следует учесть ряд факторов, которые позволят выбрать модель, оптимально подходящую для ваших потребностей.
Важным критерием при выборе кондиционера является размер помещения. Необходимо учитывать его площадь, высоту потолков и уровень изоляции. Чтобы правильно определить мощность кондиционера, можно воспользоваться специальными формулами или обратиться к профессионалам для проведения расчетов.
Также стоит обратить внимание на энергоэффективность кондиционера. Она измеряется в коэффициенте энергопотребления (EER) или сезонном коэффициенте энергоэффективности (SEER)
Чем выше эти показатели, тем экономичнее будет работать установленный кондиционер, что сказывается на снижении энергозатрат и счета за электроэнергию.
Анализируйте также функциональные возможности моделей кондиционеров. Они могут включать различные режимы работы, таймеры, автоматическое регулирование температуры, функцию очистки воздуха и другие полезные опции. Выберите ту модель, которая наиболее соответствует вашим требованиям и потребностям.
Что выгоднее: профессиональный монтаж или установка сплит-системы своими руками
Цена установки кондиционера зависит от сложности работ, от мощности и размеров оборудования. Чтобы сравнение было корректным, в качестве основы можно рассмотреть стоимость профессиональных услуг по монтажу бытового прибора небольшой мощности, например, 3,5 кВт.
Данная услуга включает:
- монтаж и подключение обоих блоков;
- прокладку жгута (до 5 м);
- формирование сквозных отверстий в стене.
Также в стоимость установки кондиционера включены затраты на расходные материалы. В среднем профессиональный монтаж маломощных сплит-систем обходится клиенту в 5500-8000 руб.
Средние расценки на аренду инструмента и закупку материалов для установки кондиционера в квартире своими руками:
- Перфоратор («Макита») – 500 руб./сут.
- Двухступенчатый насос – 700 руб./сут.
- Установочный комплект + коммуникации (5 м) – 2500 руб.
Самостоятельный монтаж сплит-системы экономит от 1500 до 4000 рублей
В некоторых случаях оборудование отдается в аренду только под залог. Он составляет примерно 4000-8000 руб. Величина залога зависит от стоимости оборудования, взятого в аренду. Если требуется вальцевание труб, то к указанному перечню придется добавить наборы инструментов, предназначенные для этих целей. Стоимость их аренды составляет 350-500 руб./сут.
Общая сумма достигает 3700 руб. К этому значению нужно прибавить 10%, которые покроют непредвиденные затраты и покупку расходных материалов. В итоге получится около 4000 руб. Это значит, что самостоятельный монтаж сплит-системы экономит от 1500 до 4000 руб.
Стоит отметить, что минимальные суммы на профессиональную установку не всегда включают полный перечень работ. Возможно, за некоторые из них клиенту придется доплачивать дополнительно. С учетом этого можно прийти к выводу, что экономия составляет около 2500-3500 руб.
В стоимость установки кондиционера включены затраты на расходные материалы
Монтаж потолочного кондиционера
1. Выбор места установки:
Перед монтажом потолочного кондиционера необходимо выбрать оптимальное место для его установки. Место установки должно быть достаточно просторным, чтобы обеспечить надлежащую циркуляцию воздуха. Также следует учесть наличие электропитания и возможность прокладки воздуховодов.
2. Подготовка поверхности:
Перед установкой потолочного кондиционера необходимо подготовить поверхность. Очистите поверхность от пыли и других загрязнений. При необходимости, выполните дополнительные работы по выравниванию и укреплению поверхности.
3. Установка кронштейнов:
Установите кронштейны на место, согласно рекомендациям производителя. Убедитесь, что кронштейны надежно закреплены и устойчивы. Для дополнительной безопасности, используйте дополнительные крепежи и анкеры.
4. Подключение электричества:
Приступите к подключению электричества. Подключите кондиционер к электрической сети, следуя инструкциям производителя. Убедитесь, что подключение выполнено безопасно и правильно, чтобы избежать возможных аварий и повреждений системы.
5. Подключение воздуховодов:
Подключите воздуховоды к кондиционеру, так чтобы обеспечить правильное распределение воздуха по помещению. Убедитесь, что воздуховоды установлены надежно и герметично, чтобы избежать утечки воздуха.
6. Тестирование и настройка:
После установки и подключения всех компонентов, проведите тестирование и настройку системы. Включите кондиционер и проверьте его работу. Убедитесь, что он работает эффективно и соответствует заданным требованиям.
Правильный монтаж потолочного кондиционера гарантирует его долговечную и надежную работу. В случае отсутствия необходимых навыков и опыта, рекомендуется обращаться к специалистам, которые смогут выполнить монтаж качественно и безопасно.
Выбор необходимых трубок
В целях безопасности лучшим решением будет приобрести целую бухту медной трубки. Это оправдано, так как в обрезанной трубке может остаться мелкая стружка, которая в процессе работы способна вывести компрессор из строя. Кроме того, необходимо проследить, чтобы на краях трубки был заводская развальцовка, и на трубке отсутствовали трещины, заломы и прочие дефекты. С помощью длинного трубопровода можно опустить внешний блок намного ниже внутреннего. В данном случае перерасход материала быстро окупится, так как возникший эффект термосифона снизит затраты энергопотребления оборудования.
Обрезка, очистка и придание формы трубкам
До начала установки кондиционера необходимо сделать пробную развальцовку, шабровку и обрезку трубки. Для развальцовки применяется специальный инструмент, перед работой нужно внимательно осмотреть и изучить его устройство, возможные дефекты при использовании, и знать, как выглядит конечный результат. При покупке целой бухты лучше всего приобрести еще небольшой обрезок для пробных работ, так как бухту для этих целей резать не рекомендуется. Обрезка трубки производится круговым движением трубореза. Далее нужно сделать шабровку, при которой трубка должна находиться концом вниз, чтобы обрезки трубки не попали в просвет и вовнутрь.
Защитный блок
Один из важнейших элементов системы – это ее защитный блок. Он осуществляет такие функции:
- контроль над всеми параметрами системы;
- аварийное отключение в случае поломки;
- оповещение пользователей в случае выявления отклонений.
Блок программируется пользователем для поддержания необходимых параметров охлаждаемых потолков. Дальше он работает в автономном режиме, т.е. человеку не приходится постоянно включать и выключать его. Контроль за правильностью выполнения программы происходит через несколько датчиков, установленных на разных участках системы.

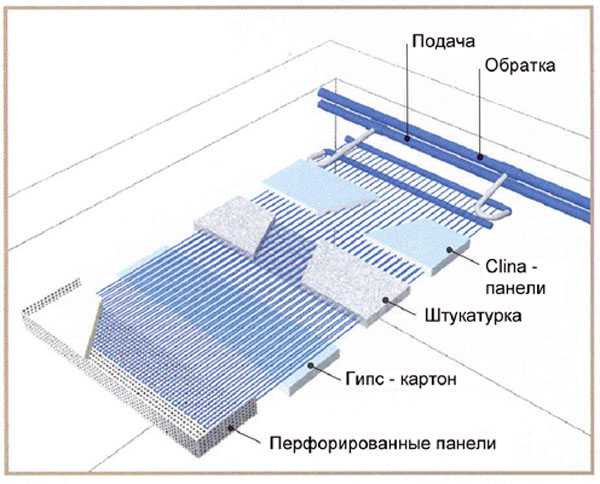

Схема устройства потолка
Выбор потолочных кондиционеров для дома
Если искать наиболее бюджетный вариант охладителя, то, возможно, стоит обратить внимание на стандартную настенно-потолочную модель, она обойдется максимум в 200 долл., иногда с установкой. Если пожертвовать карнизом и шторами, и поставить внутренний блок прямо над оконным проемом, то можно без проблем охлаждать большую часть пространства помещения. В этом случае корпус ставят не по центру окна, а сдвигают к самому дальнему углу комнаты
В этом случае корпус ставят не по центру окна, а сдвигают к самому дальнему углу комнаты.
Для вытянутых и небольших комнат кондиционер настенно-потолочный не подходит, в этом случае лучше всего устанавливать чисто припотолочный или потолочный вариант с креплением коробки на перекрытии. Такая конструкция обеспечивает равномерное охлаждение верхней части пространства без образования сильных потоков воздуха, наиболее опасных для здоровья. Кроме того, потолочный блок может захватывать определенную часть воздуха из окна, и тем самым эффективно освежать и санировать атмосферу внутри помещения.
Кассетные модели считаются самыми удобными для кондиционирования больших помещений, от 30 м2 и более. Большая часть моделей потолочных кондиционеров укомплектована 3-6 внутренними блоками и одной мощной внешней компрессорной станцией. Поэтому вполне реально распределить их по всему дому, установить на кухне, в спальне, в зале и обеспечивать нормальное охлаждение воздуха, используя возможности одной кондиционерной установки.
Установка наружного блока
Меры предосторожности:
• Не устанавливайте блок на открытом солнце, а также вблизи отопительных приборов.
• Если установка блока в таком месте неизбежна, закройте его защитным экраном.
• Если блок будет устанавливаться на побережье или на большой высоте, т.е. в местах, где дует сильный ветер, необходимо устанавливать его вдоль стены,чтобы обеспечить нормальные условия работы блока.
• При необходимости используйте экран.
• При очень сильном ветре необходимо предотвратить задувание воздуха в наружный блок.
• Наружный и внутренний блоки должны располагаться как можно ближе друг к другу.
Необходимые расстояния для монтажа и обслуживания:
Во избежание снижения эффективности из-за ограниченного притока или циркуляции воздуха по возможности удалите расположенные вблизи блока препятствия. Минимальные расстояния между наружным блоком и препятствиями, показанные на монтажных схемах, могут отличаться от расстояний в условиях монтажа в герметичном помещении.
Необходимо оставить открытый доступ в двух направлениях из трех (A, B, C).
Перемещение и установка:
• При подъеме агрегата на стропах необходимо соблюдать осторожность, так как центр тяжести агрегата не совпадает с его геометрическим центром. • Не закрывайте воздухозаборные устройства наружного блока во избежание повреждения агрегата
• Не закрывайте воздухозаборные устройства наружного блока во избежание повреждения агрегата.
• Никогда не прикасайтесь к вентилятору руками или другими предметами во время работы блока.
• Не наклоняйте блок более чем на 45° и не кладите на боковую сторону.
• Надежно зафиксируйте опоры блока болтами во избежание его опрокидывания при землетрясении или сильном ветре.
• Сделайте бетонный фундамент
