Простые и сложные способы определения фазы, ноля и заземления

Блиц-советы

1. Осмотр на предмет механического повреждения провода следует проводить, начиная с места выхода из стен, именно там он, как правило, переламывается.
2. Все токонесущие части проводников должны иметь надёжную изоляцию, а контакты розеток смонтированы в корпусе так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела.
3. Для домашнего использования вполне достаточно обзавестись контрольной лампой и отверткой с индикацией, их стоимость не значительна. Для искушенного в электричестве человека подойдёт более дорогой прибор – мультиметр, так как имеет широкий спектр измеряемых величин.

Что надёжнее

Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:

1. Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
2. В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
3. Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.

Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства. Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.

Схема работы системы зануления при пробое изоляции (рисунок слева). Схема поражения человека электрическим током без системы зануления и заземления (рисунок справа)

В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).

При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например. Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.

В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.

Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.

Домашняя электропроводка: находим ноль и фазу

Установить в домашних условиях, где какой провод находится, можно разными способами. Мы разберем только самые распространенные и доступные практически любому человеку: с использованием обычной электрической лампочки, индикаторной отвертки и тестера (мультиметра).

Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:

Проверка с помощью электролампы

Перед тем, как приступить к такой проверке, нужно собрать с использованием лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по диаметру патрон, после чего закрепить на клемме провода, сняв изоляцию с их концов стриппером или обычным ножом. Затем проводники лампы нужно поочередно прикладывать к тестируемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверяется кабель на две жилы, уже понятно, что вторая будет нулевой.

Проверка индикаторной отверткой

Хорошим помощником в работе, связанной с электрическим монтажом, является индикаторная отвертка. В основе работы этого недорогого инструмента лежит принцип протекания сквозь корпус индикатора емкостного тока. В ее состав входят следующие основные элементы:

• Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
• Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
• Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
• Контактная площадка, позволяющая при прикосновении к ней создать цепь.

Профессиональные электромонтеры используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными элементами питания, но простенькое устройство китайского производства вполне доступно любому человеку и должно иметься у каждого хозяина дома.

Если вы проверяете наличие напряжения на проводе с помощью этого прибора при дневном свете, то придется приглядываться в ходе работы более внимательно, так как свечение сигнальной лампы будет плохо заметно.

При касании жалом отвертки фазного контакта сигнализатор загорается. При этом ни на защитном нуле, ни на заземлении светиться он не должен, в противном случае можно сделать вывод, что в схеме подключения имеются неполадки.

Пользуясь этим индикатором, будьте внимательны, чтобы нечаянно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера прибор нужно поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и любым другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно показывать отсутствие напряжения.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

1. Отключить питание от электросети автоматом;
2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
3. Подать питание в электросеть;
4. Прикоснуться жалом пробника к концу испытываемого проводника;
5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

• Более 100 В — найдены фаза и ноль;
• Более 160 В — найдены фаза и заземляющая линия;
• Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь. В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или “стекает” в землю.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому – отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ – 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза – белого, черного или коричневого. Провод заземления также имеет свой окрас – желто-зеленый.



Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

Как определять без приборов ноль и фазу

Не всегда удобно таскать по рабочей площадке за собой приборы. А на практике может понадобиться быстро определить в пучке проводов, какой из них нулевой, а какой – фазный. У электриков-специалистов имеется набор приёмов, пользуясь которыми, они без приборов определяют назначение провода. Но эти приёмы рекомендуется применять только профессионалам, так как любая ошибка или неловкость могут привести испытателя к поражению током.

Профессиональный электромонтаж выполняется цветными проводами, т. е. жилы проводов медные, а их изоляция – виниловая, цветная. Существуют общепринятые правила, по которым проводам с определёнными функциями присваиваются определённые цвета. Этот способ определения назначения провода в жгуте называется визуальным, и если электрик не дальтоник, то в первом приближении им можно пользоваться.

Ещё один важный момент. Если документально не зафиксирован порядок распределения цветов по проводам, то этот способ становится похож на игру-угадайку.

ФОТО: avatars.mds.yandex.netЦвет проводов и их функции в сети

В домах старой постройки этого правила не придерживались, потому что и правил ещё не было, и цветных проводов.

Можно собрать примитивный пробник и с помощью сырой картофелины определить ноль и фазу в электропроводке.

ФОТО: samastroyka.ruСамодельный пробник-индикатор фазы

Один зачищенный конец провода от пробника втыкается в разрезанную сырую картофелину, а другим концом нужно пробовать провода проверяемого жгута. Если поисковый конец пробника попадёт на фазу, то на картофелине появится тёмное пятно. Описанный способ пригоден только для человека с умелыми руками, и сами авторы его не рекомендуют для широкого повторения.

ФОТО: samastroyka.ruСырая картошка в качестве индикатора фазы

Самым надёжным, дешёвым и безопасным способом является определение проводов с помощью настоящей индикаторной отвёртки за 50 рублей.

ФОТО: stroyday.ruИндикаторная отвёртка

Индикаторные отвёртки бывают различной степени функциональности и сложности. Самые дорогие по возможностям догоняют мультиметр, но для поиска нуля и фазы достаточно простейшей.

Принцип действия и виды индикаторов

Сегодня в виде обычной отвертки выпускается большое количество индикаторов напряжения. Все они имеют общий принцип работы, но могут отличаться устройством и формой выполнения. Условно такие индикаторы разделяют на три группы. Рассмотрим их более детально.

Простая индикаторная отвертка

Устройство обычного пробника в виде отвертки довольно простое:

• Жало выступает в роли проводника;
• К нему подключен тиристор, понижающий силу тока до безопасной для человека величины;
• Следом расположен светодиод, который соединен с контактным элементом, выведенным на торец отвертки;
• Корпус выполнен из прозрачного пластика, что позволяет видеть, когда светодиод загорается.

Такую конструкцию имеет самый простой и дешевый пробник напряжения, который позволяет определить только рабочую фазу. Ноль этой отверткой можно найти методом исключения. Для того чтобы найти фазу в проводах при помощи индикаторной отвертки, нужно поступить следующим образом:

• Жалом отвертки поочередно прикасаются ко всем проводам контактной группы: розетки, выключателя или обрыва в проводке. При этом нужно пальцем (наиболее удобно большим) прикасаться к контактной пластине, выведенной на корпус;
• При прикосновении к фазе, индикатор начнет светиться, а ноль свечения диода не вызывает.

Такой нехитрый способ показывает, где фаза или ноль в проводах или розетке

После этого можно правильно произвести подключение бытового прибора, для которого важно соблюдать полярность

Отвертка с батарейкой

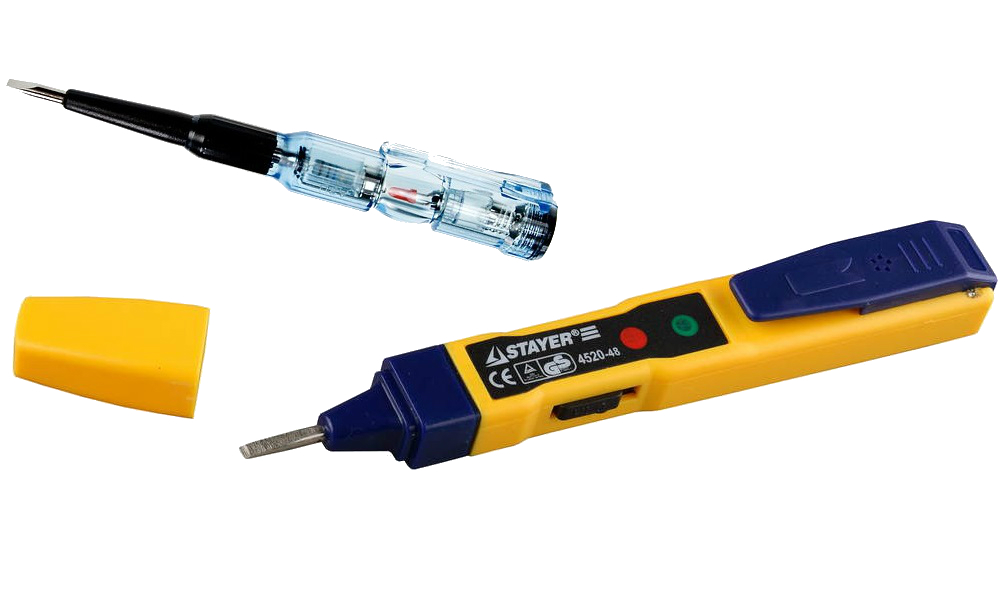

Индикаторные отвертки на батарейках могут быть разного вида и иметь дополнительный функционал

Принцип работы, внешний вид и устройство такого пробника напряжения ничем не отличается от вышеописанной отвертки. Отличием является наличие двух или трех батареек «таблеток», скрытых в ручке. Этот прибор является более универсальным и позволяет выполнить такие действия:

• Найти фазу и ноль в проводах под напряжением;
• Определить обрыв в обесточенной цепи. Для этого одного конца провода нужно коснуться рукой, а второго – щупом отвертки. Если цепь не нарушена, индикатор загорится. При обрыве в проводке, индикатор напряжения ничего не покажет;
• Кроме этого, такой инструмент за счет наведенного магнитного поля показывает расположение скрытой проводки. Для этого отвертка пальцами берется за жало, а ручкой ведется вдоль стены. При обнаружении запитанной проводки светодиод загорится.

Универсальный пробник

Такое устройство отверткой называют больше по привычке, скорее это мини-тестер. Работает инструмент от батареек, а внешний вид сильно отличается от предыдущих вариантов. На передней панели прибора располагается два светодиода (красный и зеленый), также в зависимости от модели может быть небольшой дисплей, на который выводится показатель измеренного напряжения.

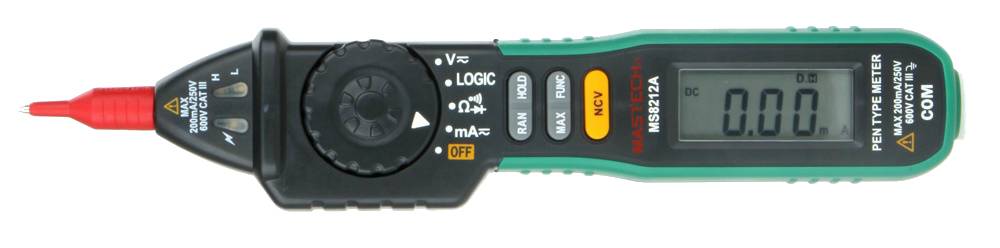

Универсальный тестер производства MASTECH

• Режим O применяется для того, чтобы найти фазу контактным способом. При наличии напряжения на проводнике, загорается красный светодиод;
• В режиме L прибор работает при пониженной чувствительности. Этот режим позволяет бесконтактно определить наличие напряжения в скрытой проводке глубиной залегания до 1,5 см. При обнаружении электромагнитного поля загорается зеленый светодиод и раздается писк зуммера;
• Положение H обозначает режим высокой чувствительности. Этот режим позволяет найти фазу и ноль (подключенную проводку) на глубине до 3 см.

Также это устройство позволяет произвести проверку цепи на разрыв, измерить сопротивление до 100 МОм, можно определить полярность, и измерить напряжение источника постоянного тока до 36 В.

Этот прибор пригодится в качестве домашнего тестера: он позволяет проверить работоспособность лампы или другого электрического прибора с замкнутой цепью. Можно проверить любой нагревательный прибор, например, тэн или камин при пробое на корпус.
