Схемы подключения и правила монтажа точечных светильников

Как подключить потолочные светильники?

Установка точечного освещения не так сложна, как может показаться на первый взгляд.  Подключение точечных потолочных светильников нужно производить строго по схеме. Все работы можно осуществлять одновременно с установкой любых потолочных систем.  Главное соблюдать некоторые условия, а именно –  между базовым потолком и корпусом светильника должно быть расстояние не менее10 см. Это позволит полностью спрятать внутри потолочной конструкции  корпус светильника, трансформатор, провода.

Для подключения потолочных светильников необходим трансформатор – это обязательный элемент схемы устройства, обеспечивающий бесперебойную подачу напряжения.

Для этих целей можно использовать трансформаторы нескольких типов:

• Электронные. Они устанавливаются достаточно просто и легко. Благодаря своему легкому весу, не утяжеляют потолочную конструкцию. Однако у них есть свои минусы – довольно часто ломаются и требуют замены;
• Индукционные трансформаторы стоят дешевле, но они довольно тяжелы – порядка 2 кг. Такие приборы служат гораздо дольше электрических, они надежны и практичны. Если вы решите использовать именно этот вид трансформатора, нужно, либо дополнительно усилить потолочную конструкцию, либо делать дополнительный крепеж для прибора от базового потолка.

Если вы решили своими руками смонтировать сеть точечных светильников, то вам необходимо приобрести сразу несколько трансформаторов. Каждый прибор будет обеспечивать напряжением определенную группу светильников, и если один сломается, то  другие поддержат рабочее напряжение в сети.

Тонкости проводки: с чего начать?

Главное правило монтажных работ – планирование и отсутствие спешки. Не стоит приступать, пока не изучена материальная часть, не нарисована схема и не определены точки освещения и крепления коробок.

Электропроводка натяжного потолка должна организовываться с выполнением следующих правил:

• перед началом работ вычерчивайте схему, согласно которой провода прокладываются по поверхности. Учтите, что проводка под натяжным потолком должна идти только перпендикулярно или параллельно. Установка проводов по диагонали запрещена;
• размещая распределительные коробки, следите, чтобы после завершения ремонтных работ к ним оставался доступ. Сделать это легко – достаточно следовать составленной ранее схеме, изучить особенности потолка, проанализировать плюсы и минусы каждого из вариантов. Если не продумать место монтажа коробки, то ее дальнейшее обслуживание будет усложнено;
• как только разработка схемы завершена, переносите чертеж на потолок. Для этих целей используйте перфоратор. Не ленитесь и делайте достаточное число креплений под хомуты. Провис проводов недопустим;
• устанавливайте распредкоробки с учетом чертежа. Все провода, которые находятся под натяжной конструкцией, должны быть размещены в гофрированной трубе (возможны варианты). Проводник должен выходить из трубы на расстояние от 12-15 сантиметров;
• после завершения работ проверьте правильность собранной схемы и надежность крепления элементов.

Прокладка проводки под натяжным потолком производится с учетом действующих правил пожарной безопасности и норм ПТЭ. Чтобы избежать повреждения пленки подвесной конструкции, расстояния до подвесных светильников должны строго соблюдаться.

Если согласно инструкции расстояние между проводом и пленкой должно быть 15-20 сантиметров, то занижать этот параметр ради «эстетики» не стоит. При наличии такой необходимости лучше заменить светильник.

В процессе разводки проводов предусмотрите технологический запас. Это объясняется следующими моментами – упрощается подключение электроприемников и процесс обслуживания проводки.

Выше упоминалось, что гофра с проводом провисать не должна – это обязательно! Если подобное произошло, то ставьте дополнительный крепеж для проводника на проблемном участке.

Для упрощения работ используйте клипсы из пластика, которые упростят работу. Как вариант – применение дюбеля с хомутом.

Главные электрические приемники, для которых производится прокладка электропроводки под натяжным потолком – светильники.

При выборе устройств учтите тип натяжной конструкции (материал, из которого она изготовлена). Так, для изделий из ПВХ выбирайте осветительные устройства меньшей мощности. Ошибки в этом вопросе приводят к расплавлению пленки.

Оптимальный вариант – применение светодиодных источников света. Преимущества – низкая температура, высокая светоотдача, легкость монтажа.

Установить такие конструкции может даже новичок без электротехнического образования. Что касается прокладки проводов, то без наличия знаний работу доверяйте опытным мастерам.

Следите, чтобы проводники не пересекались.

Если без этого не обойтись, то предусмотрите защиту от КЗ в местах, где имеет место пересечение. В любом случае на этапе составления схемы старайтесь, чтобы провода пересекались как можно меньше раз.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В то же время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Схемы параллельного подключения

При монтаже точечных светильников требуется правильное подключение к электрической сети. Одним из важных этапов монтажа является выбор схемы подключения светильников. В данной статье мы рассмотрим схемы параллельного подключения.

Подготовка к монтажу

Перед началом монтажа точечных светильников необходимо подготовить все необходимые материалы и инструменты. Для монтажа требуются отрезки провода, канцелярский нож для отрезания провода, отвертка для закрепления светильников, а также необходимые материалы для закрепления светильников (шурупы, дюбели и т.д.).

Расположение светильников

Перед началом монтажа необходимо определить расположение точечных светильников. Желательно создать предварительный проект, чтобы точно определить количество и места установки светильников.

Подключение светильников

Схемы подключения точечных светильников могут быть различными. Однако, наиболее распространенными являются параллельное и последовательное подключение.

Параллельное подключение

При параллельном подключении каждый светильник подключается к нулевому и фазному проводам отдельно. Для этого необходимо прокладывать отдельные кабеля от каждого светильника к месту подключения.

Преимущества параллельного подключения

• В случае выхода из строя одного светильника, остальные продолжат работать;
• Удобство монтажа и подключения каждого светильника отдельно;
• Большая гибкость при выборе места установки светильников.

Требования к проводке при параллельном подключении

При параллельном подключении необходимо учесть следующие требования:

• Провода должны быть одинаковой длины;
• Провода должны быть одного сечения;
• Провода должны быть правильно закреплены и изолированы;
• Нулевой и фазный провода должны быть правильно подключены.

Схемы параллельного подключения

Схемы параллельного подключения точечных светильников могут быть различными в зависимости от их количества. Наиболее распространенными являются шлейфное и звездное подключение.

Шлейфное подключение

При шлейфном подключении все светильники подключаются последовательно к одному проводу. Такая схема подключения удобна при монтаже небольшого количества светильников.

Звездное подключение

При звездном подключении каждый светильник подключается к центральному проводу. Такая схема подключения удобна при монтаже большого количества светильников.

Заключение

При монтаже точечных светильников важно правильно выбрать схему подключения. Параллельное подключение является одним из наиболее распространенных вариантов

При этом необходимо учесть требования к проводке и выбрать подходящую схему подключения в зависимости от количества светильников.

Клеммники Wago и прокалывающие зажимы

Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.

При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.

1 of 2

Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.

При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.

Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.

Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.

Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.

После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.

Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.

Советы по установке точечных светильников

Если потолок сделан из пластиковых панелей, то:

Следует избегать применения светильников мощностью более 50 Вт. Такие светильники могут оплавить потолок.
Не стоит делать отверстия под точечный светильник на стыке панелей. Панели могут разойтись и образуется неприглядная трещина. Отверстия должны располагаться ближе к центру панелей.
Сборку каркаса под пластиковые панели следует вести с учетом установки светильников

Важно чтобы на месте светильников не проходил профиль.

Если потолок был собран, но месторасположения светильников не учитывалось, то существует вероятность при сверлении отверстия под светильник, попасть в металлический профиль. Избежать этого можно с помощью простого магнита. Там, где проходит профиль, магнит будет притягиваться.

Протянуть электропроводку под уже сделанным потолком можно с помощью крюка, сделанного из толстой проволоки.

Подключение светильников с драйвером

Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.

Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.

Правда бывает соединение и на пайке.

Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.

Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.

Если он сгорит, то не придется курочить сам светильник.

Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.

Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.

Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!

Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей

Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.

Выходные провода отмечены как ”+” и ”-”.

Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.

Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-” ) не получится.

При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.

Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.

Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.

Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.

Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.

После завершения всех процедур по подключению, спрячьте драйвер вместе с кабелем за кольцо.

Аккуратно подожмите подпружиненные лапки по бокам, заведите их именно за закладную (не за ПВХ пленку) и таким образом окончательно закрепите светильник.

1 of 2

То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.

Преимущества и недостатки точечных светильников

В чем же преимущества у спотов перед другими типами потолочных светильников? С их помощью организовывают как общее, так и местное освещение, а также декоративную подсветку в нишах и прочем. Давайте рассмотрим их преимущества:

1. Вы можете собрать схему включения по группам или отдельно для каждой точки. Это, во-первых, даст возможность регулировать освещенность без использования диммеров. Во-вторых, вы экономите электроэнергию, если включаете свет только в той части комнаты, где он нужен.
2. Возможность с помощью группы светильников создать общее яркое основное освещение и в то же время декоративную подсветку.
3. При перегорании одной лампы сильно ситуация по освещению комнаты не изменится, если в ней установлено с десяток точечных светильников. Свои функции освещение продолжит выполнять. Тогда как если вы установите люстру с 3–5 мощными лампами – при перегорании одной будет значительная разница в освещенности.
4. Если встраиваемые точки устанавливаются в подвесной потолок, то вы не теряете высоту комнаты, как это происходит при установке обычной люстры.
5. Устройство спотов простое, поэтому система получается долговечной.

Недостатки:

1. Большие первоначальные вложения. Так как в большинстве ситуаций работа не ограничивается парой светильников, а к ним нужно купить еще и лампочки, выходит немалая сумма.
2. Чтобы покрыть большую площадь светом – нужно увеличивать количество спотов. Не всегда направленный свет это хорошо. Поэтому прежде чем приступать к установке нужно точно определить расстояние между ними, чтобы не было зон с плохой освещенностью.

Какие лампы выбрать и с чего начать?

Точечный светильник может быть любой комплектации. Различают светодиодные, галогеновые, лампы накаливания. Рассмотрим такие разновидности более подробно.

Галогенные точечные светильники можно подключать в подвесных системах, высота которых небольшая. Это выгодно отличает такие лампы от прочих.

Для этого необходимо сначала снять фиксирующее кольцо, при помощи которого удерживается лампа, только после этого приступить к ее замене.

Для подключения питания светильники крепятся друг к другу клеммами и подключаются к кабелю от распределительной коробки.

Саму лампу трогать руками при этом не рекомендуется, так как жир с пальцев может вызвать нежелательную реакцию гидратогенеза кварца, главной составляющей лампы. Как результат, лампа потеряет герметичность, вскоре перегорит. Но правильная установка позволит работать примерно в два-три раза дольше, чем обычной. Одним из преимуществ является экономия электроэнергии при работе.

Точечный светильник может в качестве источника света иметь лампу накаливания. Встречается такой вариант очень редко, но найти подобные светильники еще можно. Применять подобные устройства можно только для помещений, где потолки достаточно высокие, так как лампы накаливания в процессе работы сильно нагреваются. Схема замены таких ламп очень проста, но вот сроки их служб небольшие, всего до четырех тысяч часов.

Светодиодные светильники являются самыми оптимальными. Светодиоды не только экономны, но и долговечны, дают яркий, отличный свет. Кроме того, большим их плюсом является то, что они компактны, то есть занимают мало места, а при эксплуатации практически не нагреваются. Для оформления интерьера сегодня можно купить лампы самого различного оттенка, а установка их хотя и связана с некоторыми особенностями, но серьезных трудностей не вызывает.

Как установить точечные светильники: пошаговая инструкция

Как и многие другие виды работ, установка точечных светильников в гипсокартон начинается с разметки – срисованную или сохраненную каким-либо другим способом схему размещения точечных осветительных приборов переносят на потолочную конструкцию, и в соответствии с полученными метками сверлят отверстия нужного диаметра. Для этих целей применяют специальную коронку, установленную на дрель или шуруповерт – сверлить необходимо аккуратно, чтобы не повредить коронкой провода.

Когда посадочные отверстия готовы, заранее спрятанные под потолком провода вынимаются наружу, а петли разрезаются. После чего получившиеся два конца кабеля раздваивают – нужно разделить отдельные провода и очистить их от наружной изоляции. Делается это ножом или специальным инструментом.

Установка точечных светильников своими руками

Следующим шагом концы четырех отдельных проводов необходимо зачистить. Если монтаж точечных светильников (а вернее их подключение) осуществляется посредством клемм, то от изоляции необходимо освободить небольшой участок провода (примерно 5-7мм). Если планируются скрутки, то зачистить лучше более длинный конец, поскольку длинные скрутки не сильно греются и не представляют никакой опасности, даже если их не пропаивать.

Как установить точечные светильники своими руками мастер-класс

Зачищенные концы скручиваются попарно с соблюдением цвета проводов – синий необходимо соединить с синим, а коричневый с коричневым. Если монтаж точечных светильников в гипсокартон предусматривает заземление, то отказываться от него ни в коем случае нельзя. В этом случае прокладку проводов необходимо выполнять трехжильным проводом – зеленые или желтые провода также необходимо скрутить, соблюдая цветовую гамму. Скрутки нужно туго стянуть плоскогубцами.

Установка точечных светильников в гипсокартон фото

Ну а дальше все просто – берем светильник и подключаем его к скрученным проводам. Здесь главное не перепутать провод заземления, выходящий из светильника. В этом вопросе поможет разная окраска проводов – желтый или зеленый провод обязательно должен быть подключен к соответствующему проводу электрической проводки. Об остальных двух можно не переживать – один провод светильника к одной скрутке, другой – к оставшейся.

Подключение точечных светильников фото

Особое внимание необходимо уделить изоляции скруток – изоленту нужно мотать туго и в несколько слоев

Монтаж точечных светильников своими руками

Подсоединенный таким образом точечный светильник остается только вставить в посадочное отверстие

Если вы обратите внимание на тыльную сторону светильника, то увидите два разжима – они стягиваются рукой и после того, как светильник будет немного вставлен в отверстие, отпускаются. Затем точечный осветительный прибор сам занимает необходимое ему положение и надежно фиксируется в посадочном отверстии

Монтаж точечных светильников в гипсокартон фото

На завершающем этапе работ в светильник устанавливается лампочка.

Установка точечных светильников своими руками

Все, теперь можно спускаться со стремянки, включать подачу электроэнергии и наслаждаться проделанной работой.

Как вы уже поняли, установка точечных светильников выполняется не только легко, но и просто. Вызывать для этих целей квалифицированного электрика вовсе не нужно, и вполне можно обойтись собственными силами.

Автор статьи Дмитрий Ворохов

Подключение светильников к сети электроснабжения

Точечные светильник для натяжных потолков могут быть подключены двумя способами: с питанием 220 и 12 В.

У каждой из этих схем есть как свои недостатки, так и преимущества.

Выбор же между ними следует делать еще до того, как начнется монтаж натяжного потолка. Обосновывается это требование тем, что электропроводка, а также все вспомогательное электрооборудование должно быть уложено еще до того, как будет натянуто потолочное полотно.

Потом до электрики будет уже попросту не добраться без демонтажа полотна.

Подключение по линии 220 В – это наиболее простая схема, целиком и полностью повторяющая подключение обычных светильников на традиционном потолке. Провод «рабочий ноль» идет непосредственно к светильникам, а «фазный» проходит через выключатель. При этом светильники можно объединять в группы, для управления которыми достаточно лишь воспользоваться многоклавишным выключателем.

Преимущества подключения по линии 220 В:

• элементарная схема электропроводки;
• нет ограничений для протяженность линии;
• возможность применять провод малого сечения, т.к. сила тока сравнительно мала.

Недостатки подобной схемы:

• лампы имеют не самый рекордный срок службы;
• высокое напряжение представляет собой опасность.

Подключение светильников, рассчитанных на 12 В более привлекательно в плане безопасности. Кроме того, низковольтные источники света обладают более долгим сроком службы, чем их высоковольтные аналоги. Однако схем подключения в этом случае будет чуть более сложной, поскольку в нее должен быть включен электронный источник питания.

Достоинства подключения по 12 В следующие:

• полная безопасность,
• наличие встроенных систем защиты от коротких замыканий,
• долгий срок службы всех приборов.

Выбирая источник питания на 12 В, следует обратить внимание на его мощность, выходное напряжении и силу выходного тока. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы

Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения

Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Выходные параметры должны соответствовать планируемой потребляемой нагрузке

Особенно это важно, если применяются галогенные лампы. Мощность источника должна быть не меньшей, чем у всех ламп в системе освещения. Если мощности у имеющихся в продаже источников питания не будет хватать, то лучше всего разбить светильники на две группы и запитать их отдельно через трансформаторы чуть меньшей мощности

Если мощности у имеющихся в продаже источников питания не будет хватать, то лучше всего разбить светильники на две группы и запитать их отдельно через трансформаторы чуть меньшей мощности.

Как видно, самостоятельный монтаж светильников для натяжного потолка и их подключение к сети – дело вполне посильное даже начинающему мастеру. И сложность монтажа совершенно не зависит от площади потолка и его конструкции.

Даже причудливые и оригинальные многоуровневые натяжные потолки можно самостоятельно снабдить не менее оригинальными светильниками.

К тому же, технологии бытового освещения не стоят на месте. Постепенно появляются модели светильников, ранее требовавших установки дополнительного оборудования, а теперь же выпускаемые в корпусах стандартных типоразмеров. Так случилось и с галогенными, и со светодиодными источниками света. Поэтому создание уникальной системы освещения на базе натяжного потолка – очень увлекательное и несложное мероприятие.

Предлагаем ознакомиться с видео, в котором показан процесс установки и подключения точечного светильника в натяжной потолок:

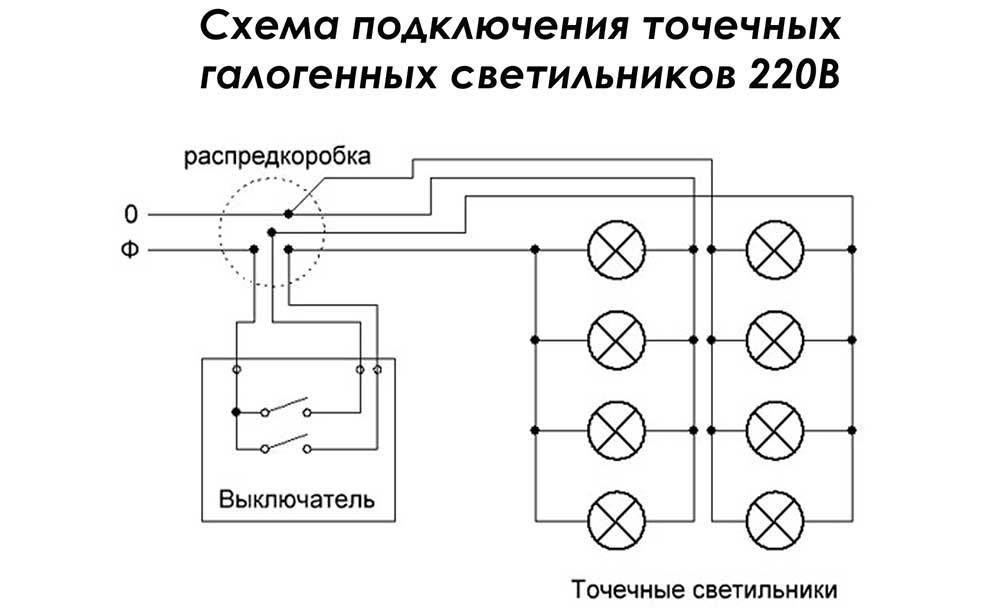

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

1. Лучевой способ — каждый светильник имеет отдельную пару проводов.
2. Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Преимущества

Перед тем как рассмотреть процедуру установки различных типов осветительных приборов, которые монтируются на потолок, остановим взгляд на их достоинствах и недостатках.

К преимуществам относятся:

1. Большое разнообразие дизайнерского оформления плафона. При этом можно использовать различные материалы, начиная со стекла и заканчивая тканью и металлом. Если сравнить этот тип светильников с уличными, то последние лишены возможности использования различных материалов для создания плафона.
2. Небольшой размер.
3. Возможность использования в любых типах помещений.
4. Их можно надежно закреплять на потолке.
5. Немалое количество способов установки.
6. Могут обеспечить полное освещение комнаты, и при этом световые лучи не попадают в глаза.

Преимущества и недостатки точечных светильников

В чем же преимущества у спотов перед другими типами потолочных светильников? С их помощью организовывают как общее, так и местное освещение, а также декоративную подсветку в нишах и прочем. Давайте рассмотрим их преимущества:

1. Вы можете собрать схему включения по группам или отдельно для каждой точки. Это, во-первых, даст возможность регулировать освещенность без использования диммеров. Во-вторых, вы экономите электроэнергию, если включаете свет только в той части комнаты, где он нужен.
2. Возможность с помощью группы светильников создать общее яркое основное освещение и в то же время декоративную подсветку.
3. При перегорании одной лампы сильно ситуация по освещению комнаты не изменится, если в ней установлено с десяток точечных светильников. Свои функции освещение продолжит выполнять. Тогда как если вы установите люстру с 3–5 мощными лампами – при перегорании одной будет значительная разница в освещенности.
4. Если встраиваемые точки устанавливаются в подвесной потолок, то вы не теряете высоту комнаты, как это происходит при установке обычной люстры.
5. Устройство спотов простое, поэтому система получается долговечной.

Недостатки:

1. Большие первоначальные вложения. Так как в большинстве ситуаций работа не ограничивается парой светильников, а к ним нужно купить еще и лампочки, выходит немалая сумма.
2. Чтобы покрыть большую площадь светом – нужно увеличивать количество спотов. Не всегда направленный свет это хорошо. Поэтому прежде чем приступать к установке нужно точно определить расстояние между ними, чтобы не было зон с плохой освещенностью.
