Виды цоколей ламп освещения: размеры, маркировка и сферы применения

Классификация лампочек

Далее рассмотрим наиболее популярные в быту осветительные приборы, среди которых стоит отметить лампу накаливания, галогенную, энергосберегающую, люминесцентную и светодиодную лампу.

Лампа накаливания.

Лампа накаливания является самым массовым из всех типов ламп и, вероятнее всего, вы с ней знакомы. Она так востребована из-за низкой себестоимости и несложной конструкции. Применяется в простейших видах осветительных приборов. Но у ламп накаливания есть огромный недостаток – такой светильник сильно уступает по техническим свойствам своим собратьям. Длительность ее эксплуатации равна 1 000 часов, хоть это не такой уж серьезный, но все же минус. Многие модели ламп накаливания выпускают с цоколями Е14 и Е27.

Существуют и рефлекторные виды светильников накаливания. Они отличаются посеребренной поверхностью. Это дает возможность направлять свет в какой-то конкретный участок, по этой причине такие осветительные приборы применяются для получения направленной освещенности помещения. Сегодня вы можете приобрести рефлекторные приборы для освещения R50, R63 и R80, где цифра является диаметром прибора. У них типы патронов другие, а цоколь E14 либо Е27.

Галогенные лампы.

Отличаются длительным сроком эксплуатации – 4 000 часов. Имеют высокий индекс цветопередачи, который составляет 100%. У них размеры меньше, чему у обыкновенной лампы, форма тоже бывает разная, соответственно, и область применения значительно шире. Цоколь для галогенных ламп – G9, G4, R7s, GU10.

Энергосберегающие лампы.

Такие осветительные приборы получили достаточно широкое распространение на сегодняшний день. Они пользуются огромным спросом среди потребителей. Такими типами лампочек пользуются так часто из-за того, что они могут снизить расходы на электричество. Реализуются они везде, а смонтировать их не составляет особого труда.

Новейшие технологии в производстве позволили создать энергосберегающие лампы компактного размера, разнообразной мощности, различных форм, а также с продолжительным сроком эксплуатации

Но важное значение имеет то, что они не любят постоянного включения и выключения, так как при этом снижается срок их эксплуатации

Виды ламп

Важный момент: на сегодняшний день небольшие энергосберегающие лампочки вы можете купить с почти любыми видами цоколей: Е27, G13, GU10, G9, GU5.3, G4, GU4. Кроме того, они используются с типом цоколя E14.

Люминесцентные лампы.

Их принято также именовать трубчатыми либо линейными из-за особой формы. Буква Т – это диаметр, а число – это диаметр в дюймах. К примеру, T12 (диаметр 12/8 дюйма).

Они также именуются «энергосберегающими», однако это не главное их достоинство. А основное преимущество – это длительный период эксплуатации, составляющий 25 000–100 000 часов. Если переведем это число в годы, то выходит 3–12 лет постоянной работы.

На сегодняшний день принято различать типы цоколей и для светодиодных ламп. Кроме того, бывает и лампочка без цоколя. Выглядит она как обычная.

Лампы с цоколем G13 сегодня так же востребованы, как светодиодные модели. Они не быстро нагреваются. По этой причине лампы с цоколем G13 лучше использовать в помещении, где строго соблюдается температурный режим.

Резьбовые цоколи E

Самое широкое распространение получили резьбовые цоколи E, которые используются в большинстве осветительных бытовых и промышленных приборов. Цоколь имеет металлический корпус с винтовой резьбой, который отлично фиксирует лампу в патроне. Контактная группа удобно разнесена с точки зрения электрической безопасности: центральный контакт в глубине патрона и боковой контакт на металлической резьбе. Вкручивание обеспечивает отличное прилегание контактной группы, что обеспечивает минимальное переходное сопротивление, воздействующее на разогрев контактов и падение мощности осветителя.

К неудобствам такого цоколя можно отнести необходимость вкручивание на несколько витков, что в ограниченном пространстве крайне неудобно. К тому же точное позиционирование осветительного элемента невозможно, поэтому лампы с цоколем E предназначены для рассеянного освещения.

Конструкционные особенности таких ламп не ограничивают применение по напряжению, поэтому с таким цоколем можно встретить лампы на 12, 24, 36, 42, 110 и 220 В. Причем формат цоколей для обеспечений электрической безопасности у всех этих ламп разный, так лампы E17 и E26 предназначены для сети 110 В, а их аналоги E14 и E27 — для сети 220 В.

Можно встретить целый модельный ряд ламп с винтовыми цоколями:

E5 – микроцоколь с диаметром всего 5 мм и с техническим названием LES.
E10 и E12 – миниатюрные цоколи с диаметрами соответственно 10 и 12 мм и с техническим названием MES.
E14 – «Миньон» или SES с диаметром 14 мм. Их можно встретить в торшерах с лампами в виде свечей или шаров.
E17 – малый цоколь (SES диаметром 17 мм)на 110 В с назначением в торшерах, бра и многоэлементных люстрах, где важна минимальная форма осветительного элемента.
E26 – средний цоколь (ES диаметром 26 мм) на 110 В. Используется в большинстве осветительных приборов американского или японского производства.
E27 – средний цоколь (ES) с диаметром 27 мм для 220 В. Используется в большинстве осветительных приборов европейского и отечественного производства.
E40 — большой цоколь с диаметром 40 мм. Применим в осветительных приборах повышенной мощности промышленного назначения.

Лампочки с цоколем E в основном применяются для освещения, поэтому их модернизация по экономичности не останавливается, из-за чего в продаже есть не только классические лампы накаливания, а и энергосберегающие с led-элементами или ртутной трубкой с разрядником. Достаточно большой размер цоколя позволили в нем расположить блок управления питания энергосберегающих ламп.

Характеристики популярных типов цоколей для ламп освещения

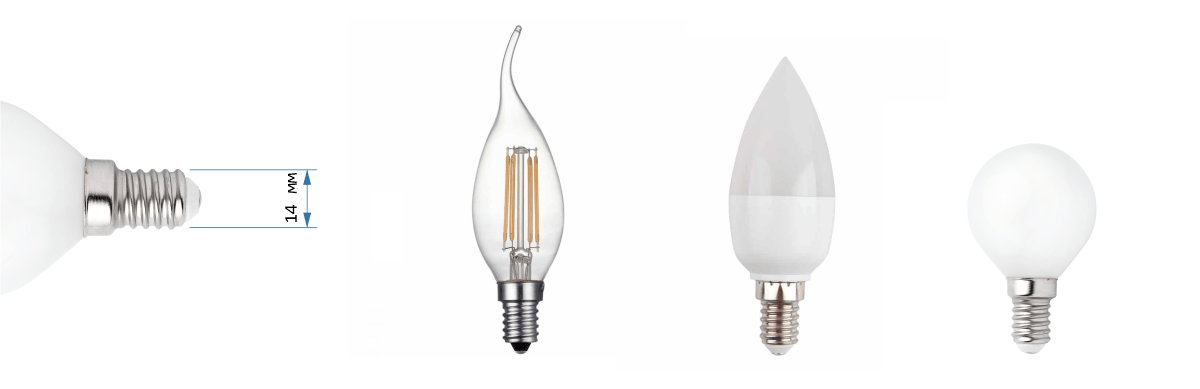

Цоколь Е14

Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.

Цоколь E27

По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.

Цоколь G4

Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.

Цоколь G5

В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.

Цоколь G9

Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.

Цоколь 2G10

Это комбинация двух аналогичных конструкций. Имеет четыре штырька и изготавливается специально под особо плоские лампы люминесцентного типа, которые используются для характерных настенных светильных приборов, либо их потолочных вариантов.

Раздел 3: Разновидности разъемов

Разъемы играют важную роль в подключении ламп к электрическим сетям. Они обеспечивают надежное соединение между лампой и источником питания, позволяя электрическому току протекать и освещать помещение. Существует множество различных разъемов, каждый из которых имеет свои особенности и применение.

Одной из наиболее распространенных разновидностей разъемов является базовый разъем, или цоколь. Он представляет собой стандартный набор контактов и подключается прямо к лампе. В зависимости от типа лампы, существуют разные виды цоколей. Например, цоколь E27 используется для обычных ламп накаливания, а цоколь GU10 применяется для галогенных ламп с патроном.

Еще одним типом разъемов являются разъемы соединительного типа, которые позволяют подключать лампу к источнику питания с помощью кабеля или провода. Такие разъемы обычно имеют две части: разъем на лампе и разъем на кабеле. Они соединяются между собой, обеспечивая электрическую связь.

Также существуют разъемы-адаптеры, которые позволяют подключать лампы с одним цоколем к разъемам с другими типами цоколей. Это удобно, если у вас есть лампа с редким или специфическим цоколем, который трудно найти. Разъемы-адаптеры позволяют вам использовать лампу, которая иначе была бы бесполезной.

В общем, существует множество различных разновидностей разъемов для подключения ламп. Выбор разъема зависит от типа лампы, удобства его использования и доступности на рынке

Независимо от выбранного разъема, важно убедиться в его надежности и соответствии электробезопасности

Винтовые разъемы

Винтовые разъемы – это разновидность разъемов, использующихся для соединения проводов и контактов. Они представляют собой разъемы с винтовыми зажимами, при помощи которых провод может быть надежно закреплен. Такие разъемы широко используются в электротехнике и электронике.

Главное преимущество винтовых разъемов – простота и удобство монтажа. Для закрепления провода достаточно приложить его к винту, затянуть гайку и получить надежное соединение. Такая конструкция позволяет быстро и легко подключать и отключать провода, не требуя специальных инструментов.

Винтовые разъемы могут быть односторонними и двухсторонними. В односторонних разъемах провод может быть подключен только с одной стороны, а двухсторонние разъемы позволяют подключать провода с обеих сторон. Это позволяет сократить количество разъемов и облегчить установку и монтаж.

Винтовые разъемы используются для подключения различных типов проводов, в том числе одиночных и многожильных проводов, а также для соединения проводов разного диаметра. Размер визуально контролируется с помощью компонента, нанесенного на поверхность разъема. Это позволяет выбрать подходящий размер для определенного провода и надежно закрепить его в разъеме.

Винтовые разъемы обладают надежным контактом и хорошим контактным сопротивлением. Они также могут устойчиво работать при высоких температурах и подвержены меньшему влиянию вибраций и ударов. Благодаря своим преимуществам винтовые разъемы широко применяются в различных отраслях, включая энергетику, светотехнику, промышленность и бытовую технику.

Устройство

Колба

Выпускаются колбы различных форм и размеров. Часто используются в виде груши, шара или трубки. Диаметр колбы может соответствовать обычным лампочкам накаливания или достигать 24-28 сантиметров.

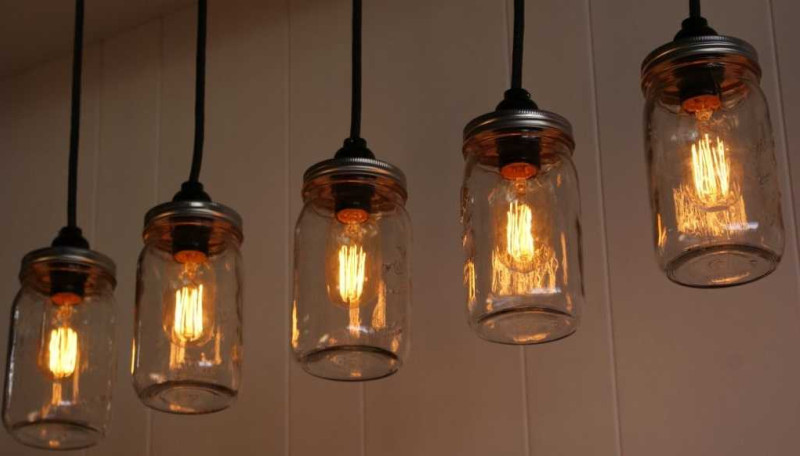

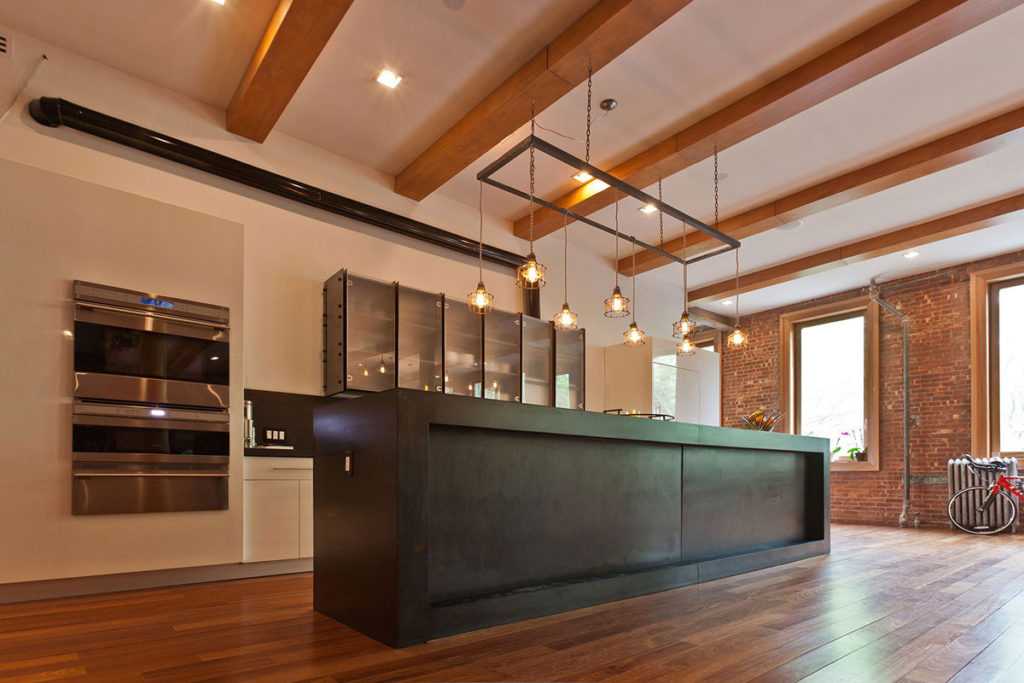

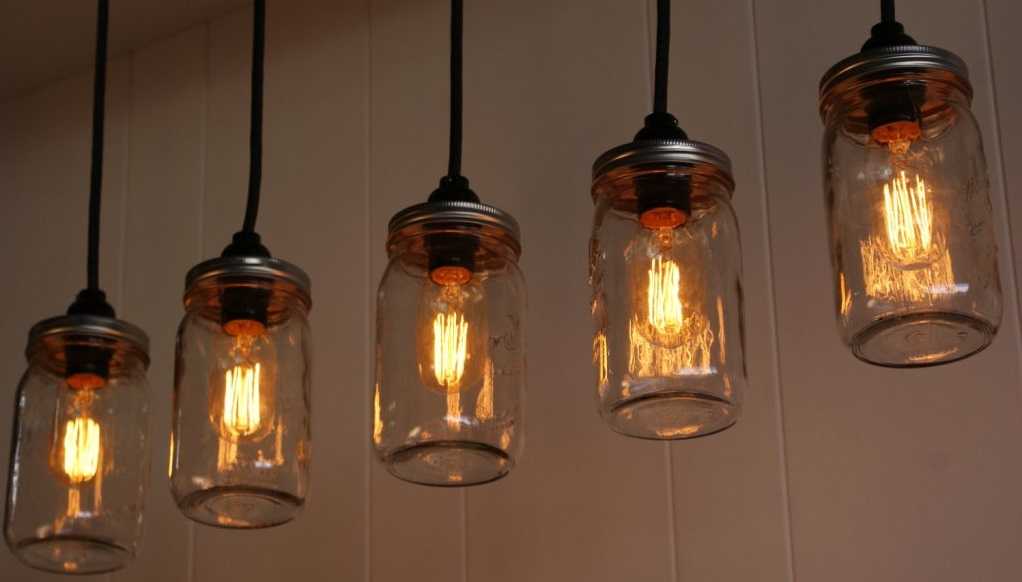

Оформление бара с помощью ламп Эдисона

Применяются не только прозрачные, но и окрашенные стекла. Может использоваться желтый янтарный оттенок, существуют экземпляры с золотистыми или серебристыми нотками окраса. Выбор колбы существенно влияет на декоративные качества устройства. Некоторые используют такие лампы без абажуров потому что они сохраняют свои декоративные свойства и в таком случае.

Винтажное стекло является очень хрупким. Не разрешается выкручивать лампочку в то время, когда она включена. В этом случае имеется высокий риск того, что тонкое стекло колбы лопнет.

Газовая среда

Для наполнения колбы используется один из инертных газов. Чаще всего для этой цели применяется аргон. При работе вольфрамовой нити инертный газ способствует торможению химических реакций, продлевая срок службы светильника.

Лампы с необычными колбами

Тело накала

Одной из важных особенностей ламп edison является использование нитей накала различных форм. Наиболее известными являются следующие:

елочка;
беличья клетка;
в виде шпильки;
листообразная;
в виде петли;
спиралеобразная.

Иногда применяются также другие формы нитей. Тело накала также характеризуется классом и количеством входящих в состав нитей.

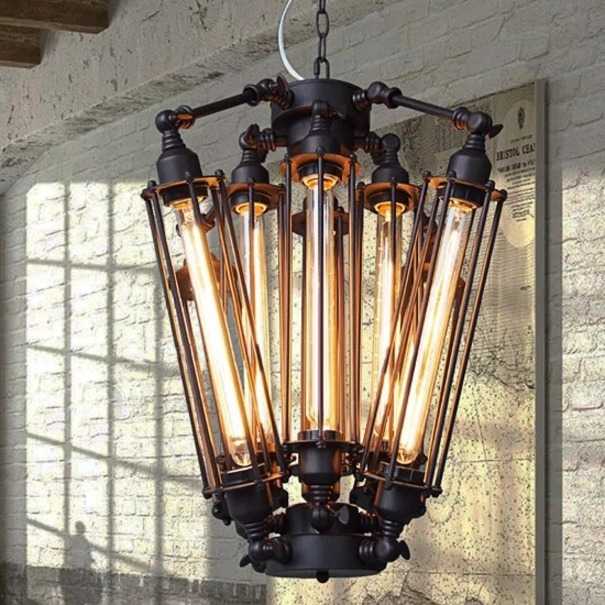

Люстра с цилиндрическими лампами

Электротехнические параметры

Лампа Эдисона имеет следующие эксплуатационные характеристики

Работает от обычной сети переменного тока, вкоторой имеется напряжение 220 В.
Срок эксплуатации, всреднем, составляет 3000-3500 часов работы.
Характеризуется цветовой температурой 2700К. Она соответствует теплым оттенкам белого или желтого цвета.
Существуют лампочки различной мощности в диапазоне от25 до 100 Ватт.
Лампочки используют популярный цоколь E27, а также E14 иB22.
Выпускается с колбами, имеющими различные формы: в виде груши, шарика или трубки.

В лампочках могут применяться различные формы, в которых сделана вольфрамовая нить.

Цоколь

Для того, чтобы использовать такую лампочку, должен иметься цоколь, в который ее можно вставить. Наиболее распространенным вариантом является E27 — стандартный патрон. Однако эта лампа выпускается также в других вариантах: для E14 или B22.

Оригинальная настольная лампа

Что такое лампа накаливания

Лампа накаливания, далее ЛН – это источник искусственного света, в котором световой поток получают разогревом тонкой металлической нити до температуры свечения раскаленного металла. Для нагрева по нити пропускают электрический ток. Первые лампы имели нить из обугленного органического вещества, например, из бамбука, в виде волокна.

Чтобы нить быстро не сгорала, из колбы откачивали воздух и герметизировали. Или заполняли колбу газовым составом, в котором нет окислителя – кислорода. Такие газы называют инертными – аргон, неон, гелий, азот и пр. Эти газы названы так потому, что они не вступают в реакцию с металлами, т.е. инертны.

Лампа с угольной нитью

Первые лампы с угольной нитью накаливания имели рабочий ресурс не более десятка часов. Он был значительно увеличен после замены угольной нити на тонкую металлическую проволоку.

Такой свет называли светом каления, т.е. светом раскаленного металла. А нить назвали нитью накаливания. Например сталь, нагретая до температуры 1200°C, светится желто-белым светом, а при 1300°C – практически белым.

В конце 19 века угольную нить, которая быстро перегорала, заменили тугоплавкими металлами – вольфрамом, молибденом, осмием или окисями металлов – циркония, магния, иттрия и др.

При большой мощности нити накаливания делают «разветвленной» формы. Проекционные источники света для создания направленного потока имеют нить сложной конфигурации, образуя плоскую конструкцию, перпендикулярную оси излучения. Внутри колбы при этом размещается отражатель света, например в виде тонкого слоя напыленного металла – серебра или алюминия.

Лампа накаливания общего назначения – ЛОН, в колбе «груша». Прямая короткая нить в виде спирали свидетельствует о небольшом рабочем напряжении – 12, 24 или 48-50 В и мощности не выше 10-20 Вт.

Для питания лампы напрямую от существовавшей в то время электросети, имевшей постоянное напряжение 110 В нужна была длинная и тонкая металлическая нить. Это обеспечивало увеличенное сопротивление, а значит для разогрева требовался меньший ток.

Для плотной «упаковки» в небольшом объеме колбы из прозрачного стекла нить, многократно сгибая, размещали на проволочных держателях.

«Сложенная» в несколько раз длинная нить накаливания в лампе Эдисона современного исполнения.

Еще одна современная лампа Эдисона. Хорошо видны параллельно расположенные участки нити накаливания.

Такое изгибание нити усложнило конструкцию первых источников света, которые работали значительно дольше «угольных». Прорывным в разработке конструкции лампочек накаливания стало предложение скручивать нить в спираль. Это уменьшило ее размеры в разы.

Еще меньший размер тела накаливания получили, свернув тонкую спираль во вторую спираль, но большего диаметра. Двойную спираль назвали би-спиралью.

Би-спираль увеличена в 10-20 раз. Видно что она введена и обжата в петле проволочной арматуры, растягивающей нить накаливания на тоненьких штырьках.

Следующим этапом развития источников света стал переход на сети переменного тока и применение трансформатора для снижения напряжения питания ламп.

Мощность

Помимо прочего, лампы отличаются по показателям мощности. Здесь имеется в виду, конкретное количество энергии, которое осветительный элемент потребляет за час. Мощность лампы принято измерять в Ваттах. Для наглядности этот параметр наносится на корпус лампы. Стоит сказать, что наиболее распространёнными являются лампочки в 60, 75 и 100 Ватт. Однако в зависимости от ситуации и предполагаемых условий эксплуатации этот параметр необходимо подбирать. К тому же, как несложно догадаться, чем выше мощность, тем выше и потребление энергии, а значит, и расходы по платежам. Так что параметр достаточно важный.

Разновидности люминесцентных ламп низкого давления и особенности их выбора

Существует большая группа люминесцентных ламп специального назначения, отличающихся в основном спектром излучаемого света, например:

фитолампы — для подсвечивания комнатных и аквариумных растений;
цветные — для декоративного оформления и получения световых эффектов, примером могут служить лампы с розовым оттенком для подсветки мясных прилавков;
с улучшенной цветопередачей — для художественных мастерских, музеев, магазинов текстильных товаров и т. п.;
ультрафиолетовые — с колбой из особого стекла, пропускающего УФ-лучи, в зависимости от типа излучения применяются для дезинфекции в медучреждениях, мягкого загара в соляриях, флуоресцентных детекторах денежных купюр и т. п.

Подробнее остановимся на самых распространенных люминесцентных лампах, применяемых для освещения помещений. Их можно классифицировать по форме трубки и типу цоколя.

Линейные люминесцентные лампы с двусторонним двухконтактным цоколем типа G

При выборе следует учесть, что лампы дневного света, как их традиционно принято называть, отличаются геометрическими параметрами в зависимости от мощности:

длиной — от 37 до 120 см;
диаметром колбы — Т12, Т8 и Т5, где цифра обозначает количество ⅛ долей дюйма, например, Т8 значит D=25 мм;
размером цоколя — G5 и G13 (расстояние между контактными штырями 5 и 13 мм соответственно).

Наибольшее распространение получили линейные люминесцентные лампы с цоколем G13. Они могут иметь мощность от 10 до 70 Вт, но в основном применяются три варианта:

18 W — длиной 590 мм;
30 W — 900 мм;
36 W — 1200 мм.

Более тонкие лампы с колбами Т4 диаметром 12,5 мм (мощность от 6 до 24 Вт) и Т5 — 16 мм (6 — 28 Вт) оснащаются цоколем G5.

Лампа люминесцентная NAVIGATOR 28Вт G5 2184лм 4000K 230В трубка

На картинке видна маркировка. Первая цифра «840» указывает индекс цветопередачи в 8х10=10 Ra, вторая и третья — цветовую температуру лампы 40х100= 4000 К. Светильники для ламп дневного света оснащаются электромагнитными или электронными пускорегулирующими устройствами.

Компактные люминесцентные лампы (экономки) с винтовым цоколем типа Е

По сравнению с лампами накаливания, люминесцентные потребляют примерно в пять раз меньше электроэнергии при одинаковой светоотдаче, поэтому их часто называют энергосберегающими. Для уменьшения габаритных размеров трубку с люминофором свивают в спираль или разделяют на несколько сегментов, придавая ей различные формы.

Компактные лампы имеют ЭПРА, встроенный прямо в корпус, поэтому их можно включать прямую в сеть 220-230 В вместо обычных лампочек накаливания в стандартный винтовой патрон (эдисоновский). Цоколь может быть трех типоразмеров:

Е14 — “миньон”, имеет резьбу диаметром 14 мм, часто используется в настенных и потолочных декоративных светильниках;
Е27 — стандартный бытовой размер (27 мм);
Е40 — увеличенный диаметр резьбы (40 мм) под промышленный винтовой патрон, в быту практически не применяется.

Выбирая замену старой лампочке учитывайте, что люминесцентная в 15 Вт создает световой поток, аналогичный 60-ваттной лампе накаливания.

Лампа энергосберегающая OSRAM 15 Вт E27 900лм 2700K 220В спираль

Компактные люминесцентные лампы с цоколем G23

У компактных люминесцентных ламп с безрезьбовым цоколем G23 и дугообразной колбой в форме буквы U сравнительно небольшая мощность — от 5 до 14 Вт, что эквивалентно 20–70 Ваттам у лампочек накаливания.

Такой источник света крепится в патроне на двух штырьках, расстояние между которыми составляет 23 мм.

Лампа энергосберегающая Camelion 11Вт G23 660лм 4200K 230В дуга

Матовое покрытие создает мягкое равномерное свечение, не раздражая глаза, поэтому подходит для прозрачных плафонов. Их часто применяют в настольных светильниках с современным дизайном.

У люминесцентных ламп с цоколем G23 имеется встроенный в корпус стартер, для работы им требуется внешний электромагнитный дроссель, устанавливаемый в светильнике.

Компактные люминесцентные лампы с односторонним четырехконтактным цоколем 2G7

В отличие от других компактных, такая лампа не имеет встроенных электронных устройств, хотя форма трубки и габаритные размеры аналогичны лампам с цоколем G23. Предназначена для настольных и настенных светильников с ЭПРА или ЭмПРА.

Лампа люминесцентная UNIEL 11Вт 2G7 660лм 4000K 230В дуга T32

Особенности маркировки

Выбирая лампочки для освещения различных помещений, нужно разбираться и в их маркировке, которая содержит в себе массу полезной информации.

Маркировка лампочки

Первая буква отражает типы цоколей. Она может иметь следующий вид:

E – винтовой или резьбовой. Его еще часто называют цоколем Эдисона. Наиболее часто встречается. Получил свое название в честь изобретателя первой лампочки Томаса Эдисона:
B — байонет (штифтовой);
G – штырьковой;
R – цоколь, который оснащен утопленными контактами;
K — кабельный;
S — софитный;
T — телефонный;
P — фокусирующий;
W — бесцокольные типы ламп.

К примеру, для выбора цоколя важно будет знать расшифровку второй буквы маркировки, которая отражает информацию касательно подвида светильника. Она может быть следующих видов:

U – энергосберегающая модель:
V – цоколь, имеющий конический конец;
A – автомобильная модель.

Автомобильные модели

После буквенной части, в маркировки всегда идут цифры: E27, G13. Они отражают либо расстояние между установленными контактами, либо диаметр резьбы. Кроме этого маркировка содержит маленькие буквы. Они несут в себе информацию касательно того, какое количество соединительных пластин или контактов имеет конкретная лампочка на своей цокольной части. Маленькие буквы могут быть следующих видов:

d — 2 контакта;
p — 5 контактов;
q — 4 контакта;
s – 1 контакт;
t – 3 контакта.

Как видим, умея правильно читать маркировку, можно узнать достаточно много информации о лампочке и ее составных частях, что значительно упростить процедуру выбора нужного вида источника света.
