Установка солнечных батарей: выбор, монтаж, подключение

Экономическая обоснованность

Сроки окупаемости солнечных панелей посчитать несложно. Умножьте суточное количество производимой энергии в сутки на количество суток в году и на срок эксплуатации панелей без снижения мощности — 30 лет. Рассмотренная выше электроустановка способна генерировать в среднем от 52 до 100 кВт·ч в сутки в зависимости от продолжительности светового дня. Среднее значение составляет около 64 кВт·ч. Таким образом, за 30 лет электростанция в теории должна выработать 700 тыс. кВт·ч. При одноставочном тарифе в 3,87 руб. и стоимости одной панели около 15 000 руб, затраты окупятся за 4–5 лет. Но реальность более прозаична.

Мощность и количество

Определить, какое количество солнечных панелей необходимо, следует по средней и максимальной мощности потребления. Среднюю легко найти в счетах за электроэнергию – месячное потребление делится на количество дней в месяце. Максимальное находится суммированием мощностей всех имеющихся в доме электроприборов.

Кроме мощности потребителей необходимо учесть:

Время работы солнечных батарей. Как правило, принимается равным 6 часам, соответственно, мощность генерации нужно кратно увеличить.
Потери на преобразование при зарядке аккумуляторов и получении переменного напряжения на инверторе. С их учетом необходим запас по мощности не менее 30%.
Пиковые токи. Например, при средней мощности стиральной машины 500 Вт при работе нагревателя может потребляться до 2 кВт. При пуске насосов или других двигателей, пусковые токи могут превосходить номинальные значения в 5-6 раз. Конечно, львиную долю примут на себя аккумуляторы, но запас модулей по току в 20-30% не помешает.
Географию и погодные условия местности – коэффициент инсоляции. Найти его для зимнего и летнего времени можно в справочниках.

После расчета необходимой мощности генерации рассчитывается мощность, отдаваемая одной батареей:

P = Kc * Wn * Ki

Где:

Кс – стандартный сезонный коэффициент, 0.5 для лета и 0.7 для зимы.
Wn – мощность панели, заявленная производителем.
Ki – коэффициент инсоляции, также берется для лета и зимы.

Рассчитанную необходимую мощность генерации делят на оба (летнее и зимнее) значения. Наибольшее из двух чисел будет минимальным количеством панелей, которые потребуются для электроснабжения дома.

Мнение эксперта Торсунов Павел Максимович

Окончательно принимают ближайшее число кратное 2 для системы с выходным напряжением 24 В, 4 – для 36 В, 4 – для 48 В.

Типы систем

Сетка

Используя систему связи с сетью, ваши панели напрямую подключаются к электрической сети. Таким образом, вы сможете продать всю лишнюю электроэнергию, которую вы накопили, обратно поставщику коммунальных услуг. Однако, в отличие от других систем, эта не поставляется с батареей. Поэтому в случае отключения электроэнергии вы тоже останетесь в неведении.

Автономный

Вы по-прежнему можете использовать резервное питание от автономной инверторной системы, когда основная сеть выходит из строя. Система состоит из большого бокса, который можно разместить в любом месте дома, например, в гараже или кладовой. Он работает путем переключения постоянного тока в переменный через механические роторы. Как правило, они подключены к батареям. Если вы выбираете этот тип инвертора, убедитесь, что вы используете качественный инвертор SMA, чтобы обеспечить длительную работу.

HYBRID

В этом многорежимном инверторе предусмотрена установка батареи вместе с настройкой инвертора. Помимо подачи постоянного тока на батарею, инвертор также подает переменный ток в сеть и бытовые приборы. Поскольку MPPT встроен в устройство, он может отслеживать, сколько заряда вам нужно получить из сети и когда пришло время его получить. Контроллер заряда используется для отправки избыточной энергии обратно в сеть после полной зарядки аккумулятора. Инвертор может перейти в режим ожидания вместо полного выключения, если возникнет какая-либо проблема.

Куда лучше устанавливать солнечные электростанции

Сегодня самым популярным способом установки солнечных панелей является их непосредственно монтаж на крышу здания. Такой способ установки обладает рядом преимуществ:

Это самое высокая точка вашего участка, которую в первую очередь освещает лучи восходящего солнца и которую, соответственно, до последнего освещают лучи заходящего светила.
Вы экономите на прокладке проводных коммуникаций и, опосредовано, снижаете сопутствующие энергопотери. Фактически, можно сказать, что солнечные батареи напрямую запитывают домашние электроприборы.
Вы экономите на постройке подсобных помещений для аккумуляторных батарей, которые будут накапливать избыток энергии на пиках выработки и отдавать её на минимумах энергогенерации.

Да, на грунте можно установить большую по площади солнечную электростанцию, которая будет вырабатывать большее количество электричества. Но это возможно только при некоторых условиях:

У вас есть достаточное количество свободной площади. На условных шести сотках солнечную электростанцию установить нельзя.
Вы устанавливаете солнечную батарею на ровной площадке. Монтаж солнечных панелей на склонах холмов резко сокращает эффективность энергогенерации из-за того, что холм или утром, или вечером будет заслонять солнечные лучи.
Солнечная батарея расположена недалеко от вашего дома. Чем больше расстояние между точкой генерации и точкой потребления, тем большие бюрократические сложности в вас возникнут при прокладке линий электропередач.

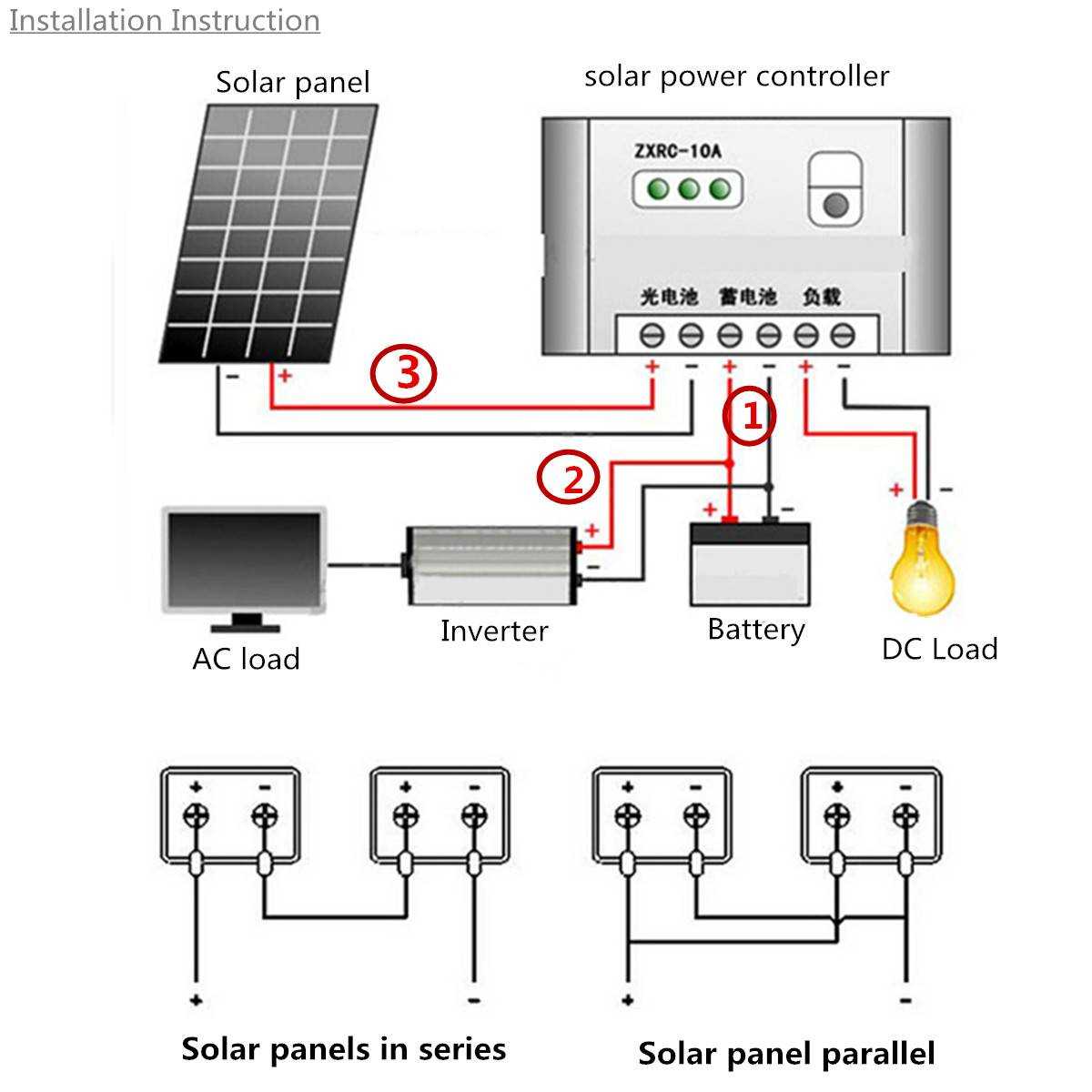

Схема подключения

Рисунок 2 – Типичная схема соединения ячеек солнечной батареи.

Типичная схема фотоэлектрической системы приведена на рисунке 3. Основные ее элементы – это одна или несколько солнечных батарей, соединенных параллельно, контроллер заряда-разряда аккумулятора, аккумуляторные батареи, инвертор и потребители электроэнергии. Самыми распространенными являются 12-вольтовые системы с преобразованием в 220 вольт переменного напряжения (при необходимости). Чтобы лучше понять, как работает такая схема, следует рассмотреть все ее элементы поподробнее.

Первым элементом в схеме подключения солнечных батарей является диод Шоттки. Обычно на схемах эта деталь не показана, так как она, как правило, изначально вмонтирована в солнечную панель. Диоды Шоттки защищают элементы от выхода из строя в те моменты, когда часть батареи или вся панель с наступлением ночи затеняется и перестает генерировать электрический ток. В этом случае элементы становятся потребителями тока от аккумуляторных батарей, и именно диод Шоттки препятствует обратному протеканию тока. Это проиллюстрировано на рисунке 4.

Следующий элемент – это контроллер заряда АКБ. Он представляет собой электронное устройство, которое автоматически управляет процессами заряда и разряда аккумулятора, а также защищает его от чрезмерного заряда и разряда, ведь эти факторы могут вывести АКБ из строя. Это работает следующим образом. Днем, когда аккумулятор заряжается от солнечной батареи, контроллер следит за напряжением на клеммах аккумулятора, и, как только оно достигает верхнего предельного значения (более 14 вольт для 12-вольтной системы), процесс зарядки прекращается, ток перенаправляется к нагрузке. Ночью солнечная панель не работает и питание системы осуществляется только от заряженного за день аккумулятора. Как только напряжение на его клеммах достигает предельно низкого значения (около 11 вольт), контроллер отключает работу схемы. Помимо указанных функций, контроллер также защищает элементы схемы от короткого замыкания и от грозы.

Рисунок 3 – Схема фотоэлектрической системы.

Аккумуляторная батарея служит в этой схеме накопителем электроэнергии, которая вырабатывается солнечной батареей в течение дня, чтобы в темное время суток питать подключенные устройства. К аккумулятору подключается одна из пар выводов контроллера. Для этой системы можно использовать и автомобильный аккумулятор, но только вне помещений, так как он выделяет вредные вещества. Гораздо лучше применять специальные необслуживаемые аккумуляторы. Хотя они и стоят дороже автомобильных, их срок службы в разы выше, они безопасны и специально предназначены для многократных частых циклов заряда-разряда.

Схема подключения работает таким образом, что на выходе контроллера поддерживается постоянное напряжение 12 вольт. Для работы светодиодного освещения и приборов с соответствующим напряжением питания этого вполне достаточно. Но если схема будет содержать еще и инвертор, то на выходе можно получить переменное напряжение 220 вольт. Это и есть основная функция инвертора – преобразование из 12 вольт постоянного напряжения в 220 вольт переменного. Для бытового применения вполне подходят автомобильные инверторы, но в тех случаях, где требуется большая мощность и более правильная синусоида переменного напряжения, применяются более дорогие инверторы.

Рисунок 4 – Схема защиты от обратного протекания тока.

Следует учитывать еще один нюанс, который иногда вызывает путаницу. Если измерить напряжение на выходе солнечной батареи, не подключая ее в схему, то вольтметр покажет около 18 вольт. Но почему такая батарея считается 12-вольтовой? Дело в том, что при подключении фотогальванической панели к нагрузке происходит просадка напряжения, и оно приблизится к 12 вольтам. А то, что показывает вольтметр на клеммах солнечной батареи без нагрузки, – это напряжение холостого хода. Если требуется большая мощность, то в схему нужно подключить параллельно несколько солнечных панелей и, соответственно, аккумуляторов.

Солнечные панели монтируются на открытых участках под углом 45 градусов к горизонту с направлением на юг. Именно в таком положении будет выработано наибольшее количество электроэнергии. Однако это количество можно еще увеличить, если поместить панель на поворотное устройство, которое в течение дня от восхода до заката автоматически медленно поворачивается, направляя панель строго на солнце.

Что следует учесть на этапе проектирования?

Если вы собираетесь использовать домашнюю электростанцию для выработки электроэнергии номиналом в 220 В, то вам понадобятся такие элементы:

Фотоэлектрический преобразователь – позволяет генерировать электрическую энергию из солнечного излучения посредством химической реакции. Характеризуются мощностью на 1м 2 площади, производительностью и типом. Общее количество выбирается в зависимости от нужд потребителя и планируемых объемов выработки.
Аккумуляторная батарея – накапливает электрический заряд, получаемый от солнечной батареи для питания приборов в темное время суток. Поэтому емкость выбирается с запасом из расчета, что в пасмурную погоду заряд будет происходить значительно хуже.
Контроллер заряда – осуществляет перераспределение электроэнергии от солнечных батарей к аккумулятору, а при достижении ним максимума, передает избыток во внешнюю сеть. При отсутствии такой системы, снижает электрическую мощность, поступающую на аккумулятор до минимума.
Инвертор – предназначен для преобразования постоянного электрического напряжения, поступающего от фотоэлектрического элемента, в переменное, используемое в бытовых сетях. Они же позволяют владельцам солнечных батарей продавать избыток электричества от домашней электростанции.
Рис. 2. Принцип реализации солнечной электроэнергии
Соединительные провода – осуществляют передачу электроэнергии по всей электрической сети солнечной установки. В зависимости от места расположения, к ним предъявляются различные требования, к примеру, прокладываемые на улице должны быть устойчивыми к воздействию внешних факторов.

Несмотря на важность каждого элемента домашнего генератора свободной энергии, особое внимание следует уделить выбору фотоэлектрического модуля, так как от этого будет зависеть и продуктивность, и качество работы всей системы

Что следует учесть на этапе проектирования?

Перед тем как установить автономную электростанцию, важно выбрать наиболее подходящее место для установки солнечных панелей, их тип и назначение. В соответствии с этими критериями определите параметры солнечных батарей и комплектующего оборудования. Если вы собираетесь использовать домашнюю электростанцию для выработки электроэнергии номиналом в 220 В, то вам понадобятся такие элементы:

Фотоэлектрический преобразователь – позволяет генерировать электрическую энергию из солнечного излучения посредством химической реакции. Характеризуются мощностью на 1м 2 площади, производительностью и типом. Общее количество выбирается в зависимости от нужд потребителя и планируемых объемов выработки.
Аккумуляторная батарея – накапливает электрический заряд, получаемый от солнечной батареи для питания приборов в темное время суток. Поэтому емкость выбирается с запасом из расчета, что в пасмурную погоду заряд будет происходить значительно хуже.
Контроллер заряда – осуществляет перераспределение электроэнергии от солнечных батарей к аккумулятору, а при достижении ним максимума, передает избыток во внешнюю сеть. При отсутствии такой системы, снижает электрическую мощность, поступающую на аккумулятор до минимума.
Инвертор – предназначен для преобразования постоянного электрического напряжения, поступающего от фотоэлектрического элемента, в переменное, используемое в бытовых сетях. Они же позволяют владельцам солнечных батарей продавать избыток электричества от домашней электростанции. Рис. 2. Принцип реализации солнечной электроэнергии
Соединительные провода – осуществляют передачу электроэнергии по всей электрической сети солнечной установки. В зависимости от места расположения, к ним предъявляются различные требования, к примеру, прокладываемые на улице должны быть устойчивыми к воздействию внешних факторов.

Количество элементов и напряжение

Существующие разновидности

Классифицируются солнечные батареи по мощности вырабатываемого электричества, которая зависит от площади панели и ее конструкции. Мощность потока солнечных лучей на экваторе достигает 1 кВт, тогда как в наших краях в облачную погоду она может опускаться ниже 100 Вт. В качестве примера возьмем средний показатель (500 Вт) и в дальнейших расчетах будем отталкиваться от него.

Наручные часы Citizen Eco-Drive с солнечной батареей вместо циферблата

Самым низким коэффициентом фотоэлектрического преобразования обладают аморфные, фотохимические и органические фотоэлементы. У первых двух типов он равен примерно 10 процентам, а у последнего – всего лишь 5 процентам. Это означает, что при мощности солнечного потока в 500 Вт солнечная панель площадью один квадратный метр будет вырабатывать соответственно 50 и 25 Вт электроэнергии.

Монтаж солнечных панелей на крыше жилого дома

В противовес вышеупомянутым типам фотоэлементов выступают солнечные батареи на основе кремниевых полупроводников. Коэффициент фотоэлектрического преобразования на уровне 20%, а при благоприятных условиях — и 25% для них привычное дело. Как результат, мощность метровой солнечной панели может достигать 125 Вт.

Гоночный электромобиль Honda Dream на солнечных батареях появился еще в 1996 г.

Конкурировать по мощности с кремниевыми солнечными батареями способны разве что решения на основе арсенида галлия. Используя это соединение, инженеры научились создавать многослойные фотоэлементы с КФП свыше 30% (до 150 Вт электричества с квадратного метра).

Портативная солнечная панель Solarland мощностью 130 Вт и стоимостью $860

Если же говорить о площади солнечных батарей, то существуют как миниатюрные «пластинки» мощностью до 10 Вт (для частой транспортировки), так и широченные «листы» на 200 Вт и более (сугубо для стационарного использования).

Беспилотный самолет, разработанный NASA Ames Research Center, способен на солнечной энергии пролететь от восточного побережья США до западного

На работу солнечных батарей может негативно влиять ряд факторов. К примеру, с ростом температуры снижается КФП фотоэлементов. Это при том, что солнечные батареи как раз-то и устанавливают в жарких солнечных странах. Получается своеобразная палка о двух концах.

Солнечную батарею Voltaic можно носить у себя за спиной

А если затемнить часть солнечной панели, то неактивные фотоэлементы не только прекращают вырабатывать электричество, но и становятся дополнительной, зловредной нагрузкой.

«Солнечное дерево – культурный и одновременно научный символ австрийского городка Глайсдорф

Какие потребуются элементы крепления

Для фиксации есть такие типы крепежных элементов со своими вариантами форм под особенности крыш:

направляющие, опорные рейки. Это S-образные профили, рельсы с вырезами под прижимы. Именно непосредственно к ним крепят фотоэлектрические плиты. Направляющие унифицированы, поэтому подобрать их не составит труда;
зажимы, прижимы — это элементы, фиксирующиеся напрямую к кровле, ее обрешетке, фальцам, а второй их конец закрепляет направляющие. Виды:
концевые — для крайних солнечных панелей;

центральные — фиксируют две фотогальванические плиты к опорным профилям.

Подбираются под толщину рамки панелей;

стыковые соединители для реек; клеммные детали, объединяющие все крепежи с алюминиевыми рамками в одно звено и заземляющие его, фиксируя соответствующий провод; держатели для проводов.

Получится ли сэкономить электроэнергию

Солнечная батарея, поставленная на крышу дома, обойдется владельцу в крупную денежную сумму. Вопрос о том, удастся ли сэкономить электроэнергию, возникает у людей сразу же после того, как они узнают приблизительные расценки на полноценную и качественную гелиосистему.

Можно предположить, что гелиосистема в 5 кВт обеспечивает электроэнергией и теплом частный дом, который находится в средних широтах. Она генерирует 4500 кВт в час энергии в течение 12 месяцев. Этого будет достаточно для обычной семьи в 3-4 человека.

С начала 2019 года стоимость одного киловатта возросла до 6 рублей. Исходя из этих расчетов, экономия электроэнергии в год составит приблизительно 15-20000 рублей. Полностью возместить расходы, потраченные на гелиосистему, удастся спустя 10-12 лет.

Преимущества

Трубы ПНД просты в изготовлении, поэтому цена на подобную товарную позицию достаточно демократична по сравнению с аналогами. Монтаж и транспортировка упрощаются, поскольку продукция имеет достаточно малый вес и удобна во всех отношениях. Коррозия не может серьёзно повлиять на функциональные качества оборудования, поскольку её появление блокируется уникальными свойствами труб. В процессе эксплуатации вы можете быть уверены в сохранении герметичности сетей, ведь они производятся с учётом требований технического регламента. Устойчивость к механическим повреждениям определяет надёжность продукта и позволяет рассчитывать на долгий срок его эксплуатации.

Специалисты компании всегда прислушиваются к заказчику, учитывая в процессе выполнения поставки все его пожелания.

На правах рекламы.

Особенности подключения

Солнечная панель.
Устройство, которое контролирует заряд.
Аккумулятор.
Инвертор.
Электрическая сеть дома.

Обязательно в эту схему входят предохранители от короткого замыкания и лампочка, которая показывает уровень нагрузки. Предохранители устанавливаются на провода с положительным зарядом перед аккумулятором, лампочкой, инвертором.

Лампочку и аккумуляторы подключают к контроллеру заряда.

Эта схема предусматривает наличие одной солнечной панели или нескольких, работающих с одинаковой нагрузкой.

Несколько батарей соединены одним проводом, площадь поперечного сечения которого всегда больше 4 мм². Если планируется установить на крыше дома несколько солнечных панелей, и часть из них будет наклонена под другим углом, то схема подключения предусматривает наличие контроллера для каждой панели.

Практика показала:

Монокристаллические способны генерировать ток в течение 3 десятков лет и даже больше.
Более дешевые поликристаллические будут работать на протяжении 20 лет.
Гибкие панели имеют срок службы 7-20 лет. Наиболее короткую «жизнь» имеют изделия первого поколения, наиболее длинную – изделия второго поколения. Главным минусом является быстрая деградация. В течение первых 24 месяцев работы их мощность падает на 10-40%.

Используемые на больших солнечных станциях модули смогли работать с одинаковой мощностью в течение 25 лет. Заявленные в описании характеристики выполнялись на 100%. Это говорит об отсутствии деградации. Некоторые из панелей уменьшили выработку на 10%. Производители гарантировали уменьшение выработки на 20%.

Независимо от срока использования светочувствительные элементы никогда не теряют своей производительности. То есть может пройти 50 лет, и они могут производить такое же количество электроэнергии. На ухудшение выработки влияет разрушения защитных пленок, которые позволяют влаге проникать внутрь панели и вызывать коррозию всех соединений. Этот минус приводит к увеличению сопротивления, чрезмерному нагреву, разрушению соединений. Аккумуляторы могут работать 2-15 лет, силовая электроника – 5-20 лет.

Принципиальные схемы солнечных батарей и вариантов их присоединения к управляющим и преобразующим устройствам не является большой сложностью. Практическая сложность общей схемы, с конкретными значениями характеристик всех элементов, заключается в правильном расчете нагрузки, настройке контроллера зарядки и контроллера отбора энергии от других источников.

На примере рисунка рассмотрим некоторые нюансы, связанные с разнонаправленностью панелей, что приводит к различной освещенности панелей. Кроме этого, рассмотрим типы контроллеров зарядки АБК.

Размещение нескольких панелей в одной плоскости не вызывает особых проблем в схемотехнике и практическом подключении. Панели, размещенные в разных плоскостях, пусть близких, работают по-другому. Более освещенная панель (более близкая к точке максимальной мощности) генерирует электричество, часть которого идет на нагрев другой панели, т.к. ток течет по пути наименьшего сопротивления.

И есть два способа избежать этих потерь:

Установить на каждую панель свой контроллер. Имеет смысл, если это мощные панели (более 1 кВт) или панели разнесены на большое расстояние.
Установить отсекающие (запирающие) диоды. Некоторые производители комплектуют диодами свои панели и предусматривают их место в распределительной коробке. Кстати, внутри панели (схема панели) предусматривается наличие диодов между модулями (пластинами), что позволяет получать максимальную мощность и не «греть» пластину с более низкими показателями.

Другая мелочь, на которую мало обращают внимание — это падение напряжения в проводах низковольтной части системы и потери в соединениях. Например, при длине кабеля 1 м сечением 4 кв

мм при прохождении тока в 80 А с напряжением 12 В падение напряжения составит 0,383 В (3,19 %) или 30,6 Вт

В «скрутках» падение составляет 0,1-0,3 В

мм при прохождении тока в 80 А с напряжением 12 В падение напряжения составит 0,383 В (3,19 %) или 30,6 Вт. В «скрутках» падение составляет 0,1-0,3 В.

Красным цветом указано несоответствие передаваемой мощности сечению провода, при котором происходит сильный пожароопасный нагрев.

Правильный монтаж

Схема подключения солнечных панелей намного сложнее, чем централизованный ввод городской сети. Домашняя электростанция состоит минимум из четырех элементов.

Мы не рассматриваем примитивные системы освещения садовых дорожек на 12 вольт. Речь пойдет о полноценном энергоснабжении 220 вольт.

Собственно фотоэлементы. Принцип работы и критерии выбора мы уже рассмотрели. Расчет мощности производится от базовой цифры 5 кВт на 1 дом. Это приблизительно 20–40 стандартных панелей площадью по 0.5 м². Блок управления (контроллер). Без него невозможно функционирование вашей электростанции. Как правильно выбрать контроллер заряда для солнечной батареи? Он должен поддерживать общую мощность системы энергоснабжения, обеспечивать заряд аккумуляторов и правильно распределять поток мощности при одновременном потреблении и заряде.Кроме того, на контроллере лежит ответственность за безопасность системы, в том числе и пожарная.Прибор может входить в комплект электростанции, либо приобретается отдельно. Функционал у всех моделей стандартный. При выборе вы определяете мощность, вольтаж (12 или 24) и главный критерий — срок службы (гарантия). При выходе из строя контроллера, ваше энергоснабжение определяется емкостью аккумуляторов (пока не разрядятся). Модуль аккумуляторных батарей

Пожалуй, второй по важности элемент в «электростанции». Он служит накопительным буфером энергосистемы. Фактически, отбор мощности происходит именно от батарей

Солнечные элементы лишь восстанавливают отданный запас энергии (заряжают АКБ). Разумеется, могут быть периоды, когда часть нагрузки ложится на фотоэлементы (если вырабатываемая энергия существенно выше затрат на зарядку). Тогда можно сказать, что ваш телевизор или холодильник питается напрямую от солнца. Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Делается это просто: при входной мощности 3 кВт, ток потребления не превышает 15 А (в сети 220 вольт). На выходе 12 вольтовых батарей ток будет уже 250 А (в соответствии с законом Ома). Разумеется, такая мощность отбирается не постоянно, но для примера в расчетах мы возьмем именно эти цифры. То есть, если вы установите 5 батарей емкостью по 100 А×ч каждая, то при такой нагрузке заряд закончится через 2 часа.Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Но базовый ток и мощность исчисляются именно по такому принципу.Существуют различные батареи: кислотные, щелочные, гелевые… По-большому счету, гоняться за самыми «продвинутыми» системами нет смысла. А сэкономить можно лишь на возможности обслуживания: батареи, за которыми требуется надзор, стоят дешевле. Преобразователь напряжения. Вы можете отбирать мощность напрямую у АКБ, если ваши потребители рассчитаны на 12 вольтовое питание. Однако большинство электроприборов рассчитаны на 220 вольт. Поэтому на выходе устанавливается преобразователь 12–220В. К нему подключается ваша внутренняя электросеть

Фактически, отбор мощности происходит именно от батарей. Солнечные элементы лишь восстанавливают отданный запас энергии (заряжают АКБ). Разумеется, могут быть периоды, когда часть нагрузки ложится на фотоэлементы (если вырабатываемая энергия существенно выше затрат на зарядку). Тогда можно сказать, что ваш телевизор или холодильник питается напрямую от солнца. Перед тем, как установить солнечные батареи, необходимо рассчитать емкость аккумуляторов. Делается это просто: при входной мощности 3 кВт, ток потребления не превышает 15 А (в сети 220 вольт). На выходе 12 вольтовых батарей ток будет уже 250 А (в соответствии с законом Ома). Разумеется, такая мощность отбирается не постоянно, но для примера в расчетах мы возьмем именно эти цифры. То есть, если вы установите 5 батарей емкостью по 100 А×ч каждая, то при такой нагрузке заряд закончится через 2 часа.Разумеется, это условные цифры: в реальности существует множество поправок в расчетах. Но базовый ток и мощность исчисляются именно по такому принципу.Существуют различные батареи: кислотные, щелочные, гелевые… По-большому счету, гоняться за самыми «продвинутыми» системами нет смысла. А сэкономить можно лишь на возможности обслуживания: батареи, за которыми требуется надзор, стоят дешевле. Преобразователь напряжения. Вы можете отбирать мощность напрямую у АКБ, если ваши потребители рассчитаны на 12 вольтовое питание. Однако большинство электроприборов рассчитаны на 220 вольт. Поэтому на выходе устанавливается преобразователь 12–220В. К нему подключается ваша внутренняя электросеть.

Монтаж солнечных батарей на крыше

Перед проведением монтажа своими руками необходимо тщательно подготовиться к работе, предусмотреть все нюансы, выбрать правильно место. Следует учесть, что солнечные батареи работают исключительно от солнечной энергии, соответственно, рядом с прибором не должно быть тени. Эксплуатация установки на теневой стороне возможна, но значительно снижается функциональность. Кроме того, длительное использование батарей в таком режиме может вывести их из строя.

Для попадания максимального количества энергии на фотоэлементы батареи их устанавливают по движению солнца (в месте, где максимально в течение дня лучи будут попадать на прибор).

При монтаже, транспортировке и дальнейшей установке оборудования также важно учитывать вес оборудования. Общая масса может достигать 700 кг

Проверяем комплект установки

Для бесперебойной работы оборудования комплектацию солнечных батарей пополняют дополнительными приборами. Перед проведением монтажных работ нужно убедиться, что в наборе присутствуют все составляющие. Как правило, в комплект входят:

солнечные батареи;
контроллер заряда;
аккумуляторы для сбора энергии;
инвертор (лучше приобретать с функцией записи и хранения информации);
автомат постоянного тока;
предохранитель;
кабель для подключения всех элементов в одну систему.

Как дома установить солнечные батареи?

Дома солнечные панели фиксируются на специальную конструкцию, взаимодействие с которой дает возможность фотоэлементам противостоять любым негативным климатическим воздействиям (дождю, снегу, ветру). Кроме того, такая система обуславливает формирование благоприятного угла наклона.

Указанные конструкции бывают нескольких конфигураций:

наклонного типа – подобные системы прекрасно подходят для установки на скатной крыше;
горизонтальный вариант – версия, ориентированная на монтаж на плоской кровле;
свободностоящая модель – монтируется на крышах разного размера и любой формы.

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем

Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать

Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома)

Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!
