Уличное светодиодное освещение: как выбрать лампы и светильники

Требования к лампам уличного освещения

Основные характеристики приборов освещения – мощность и световой поток. Чем больше ватт в лампе, тем мощнее фонарь или прожектор. Для освещения улиц пропорция должна быть равна 100 лм/1 ватт.

Зачастую парки и скверы освещают локальным светом. Для этого применяют особые плафоны, сделанные так, чтобы рассеивать луч.

Объекты с важной информацией (рекламы и билборды) подсвечиваются прожекторами.
Специфика работы осветительных приборов для уличного освещения разнообразна. Но все они должны обладать определенным набором характеристик и отвечать требованиям безопасности:
1

Лампы, применяемые для улицы, должны обладать хорошей светоотдачей, быть удобными в обслуживании и иметь долгий срок эксплуатации.
В качестве примера будет представлена таблица с характеристиками светодиодного светильника.

Срок службы светодиода	100 000 часов
Световой поток, лм	1 344
Мощность потребления, Вт	14
Напряжение питающей сети, В	170–250
Степень защищенности от внешних факторов	65
Температура окружающей среды	-63 до +50 °C
Крепление	Консольное крепление на скобе
Индекс цветопередачи Ra не менее	80

Помимо этих важных параметров при выборе светильника учитывают еще и пять основных критериев:

1. Климат освещаемой территории.
2. Интенсивность потока света в пределах территории освещения.
3. Разрушающее воздействие окружающей среды на корпус прибора.
4. Особенности установки.
5. Определенные требования к яркости свечения.

Именно так выглядит современное уличное освещение

От климата, в котором используется светильник, зависит многое, он влияет на сохранность и срок действия осветительного прибора. Степень защищенности прибора указывается в паспорте. Она делится на две категории:

1. От 1 до 6 – защищает прибор от пыли и проникновения инородных тел.
2. От 1 до 8 – защита от проникновения влаги в прибор освещения.

Достоинства светодиодов и принципы подбора

Подобные модели выигрывают у люминесцентных, галогеновых источников света и лампочек накаливания по ряду параметров. Один из них — потребление электроэнергии. Однако есть и другие достоинства ЛЕД-оснащения:

• не нагревается и быстро включается;
• не мерцает (мерцание опасно для эпилептиков);
• отличное фокусирование и высокая яркость потока света;
• экологическая безопасность (отсутствие ртути и других опасных веществ).

Светодиодные светильники обеспечивают высокую яркость светового потока

Выбор оборудования требует учета определенных параметров. От каждого из них зависит удобство пользователя

Поэтому необходимо обратить внимание:

На размер и разновидность корпуса. Частично или полностью встраиваемая модель, либо накладная

Тут важно, чтобы между отделкой потолка и плиткой был промежуток для встроенного светильника и подведения проводки. Мощность лампочки

Для виниловых потолков лучше выбрать маломощный светильник, чтобы не повредить материал. Качество радиатора

Китайские изготовители недорогих ЛЕД-лампочек скрывают его отсутствие под матовой колбой. В итоге оснащение перегревается и выходит из строя. Световые потоки (700 Лм — это стандарт для лампы накаливания, мощность которой составляет 75 Вт). Тут все зависит от ваших потребностей и особенностей комнаты. Температура потока света (единица измерения — кельвины). Доступны различные оттенки свечения, включая холодный голубой и теплый желтый.

Качественный LED-светильник должен быть оснащен мощным радиатором

Еще один важный критерий в приобретении потолочного осветителя — особенности цоколя. Если вы предпочитаете бюджетный вариант и малоизвестного изготовителя, лучше купить лампу с распространенным типом цоколя. Тогда ее будет проще заменить, когда она перегорит. Опытные потребители выбирают патроны GU10, E27, GU5.3, Е14.

Новейшие модификации ЛЕД-лампочек обладают диммируемостью. Диммер — это оснащение для регулирования потока света, в зависимости от пожеланий владельца. Он не подходит для обыкновенных энергосберегающих ламп. Но нынешние лампы на светодиодах вполне могут работать с диммерами.

Разновидности уличных светодиодных ламп

Уличное освещение с использованием светодиодных приборов классифицируют по двум группам: назначение и цвет излучения. В первой группе перечислены основные виды конструкций и для чего они создавались. Во второй вы узнаете об основных способах получения белого свечения.

Функциональность

• Прожектор. В зависимости от размера используют в разных местах. Промышленные предназначены для освещения на крупных объектах. Часто их встречают на стадионах, автомобильных стоянках, подсвечивают фасады зданий. Небольшой формат прожектора устанавливают в садах, приусадебных участках для декоративного освещения.
• Фонарь. В зависимости от мощности лампы устанавливают на различных видах дороги. Крупные магистрали в Москве и других городах оснащают светодиодными светильниками в 400 Вт. Улицы с небольшим потоком — 150—250 Вт. Для парковой зоны, садов и тротуаров достаточно 150 Вт мощности освещения.
• Дюралайт. Представляет из себя гибкую пластиковую трубку или ленту со светодиодами внутри. Электронные детали размещают на расстоянии в 1,5—27,5 миллиметра. Основной задачей такого светильника — украшение архитектурных объектов, используется в ландшафтном дизайне и в рекламной сфере. Выделяют 4 разновидности светильников дюралайт:

1. Чейзинг — динамическое светодиодное освещение улиц;
2. Мультичейзинг — улучшенная версия предыдущего варианта, класса люкс;
3. Фиксинг — постоянное свечение;
4. Хамелеон — изменение цвета освещения через контролер.

• Дюрафлекс. Элемент ландшафтного декора, не боится влаги и очень гибкий. Светодиодная лента содержит несколько десятков электронных элементов.
• Линейка. Применяется в декоративной рекламной подсветке. На пластиковой ленте закрепляют мощные светодиоды, направленные в одну сторону. Для питания электроприбора потребуется всего 12 В напряжения, что безопасно для человека.
• Сетка. Светодиоды размещают в узлах плетеной сетки. Завоевала популярность у дизайнеров за счет простоты монтажа, удароустойчивости и экономичности. Для установки потребуются распорки, между которыми устанавливают освещение. Часто можно увидеть такую сетку на стенах или натянутую над дорожками, танцплощадками.

(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Виды светодиодных светильников уличного освещения

Промышленные осветительные приборы:

Магистральные — освещение дорог, тротуаров, площадей, проспектов, автомагистралей, парков; подсветка дорожных знаков, крутых поворотов, мостов. Светильники обладают высокой прочностью и снабжены антивандальным корпусом, устойчивы к жаркой погоде и морозам, влагостойки. Вдоль дорог и автомагистралей приборы устанавливаются на большой высоте.

Магистральный вариант

Светодиодные уличные осветительные приборы долговечны (срок службы до 100 тыс. часов) и прочны, поэтому их легко обслуживать после монтажа. Свет от таких приборов близок к дневному освещению и не ослепляет водителей. Дороги класса А снабжаются светильниками мощностью от 100 до 220 Вт, для дорог класса Б и С чаще всего применяются осветительные приборы мощностью от 60 до 100 Вт.

Светильники для транспортных объектов. Особенное значение имеет освещение аэропортов — оно выполняет архитектурную и функциональную роль. Выход из строя хоть одного прибора может иметь непоправимые последствия, и светодиодные светильники по своим характеристикам в этом случае становятся незаменимыми. Они используются для освещения АЗС, стоянок. Особый смысл приобретает освещенность водных, автобусных и железнодорожных вокзалов. Здесь светильники выполняют и основную — осветительную функцию, и декоративную. Для приезжающих людей вокзал представляет собой лицо, визитную карточку населённого пункта.

Архитектурные светильники служат для дизайнерского освещения офисных построек, домов, придомовых (ландшафтных) территорий, скульптур, памятников и др. Для памятников архитектуры применяется принцип повторения внешнего облика зданий при дневном освещении.

Архитектурный вариант

В других случаях подсветка выделяет достоинства сооружений и скрывает недостатки. Подсветка современных и необычных объектов зачастую имеет новаторский и самобытный смысл. Такие здания или сооружения видоизменяют световыми потоками, превращая их в арт-объект. Кроме прожекторов, используются встраиваемые, фасадные и линейные светильники.

• Светильники для рекламы создают постоянную подсветку щитов и информационных объектов. Чаще используется освещение при помощи прожекторов. Для небольших щитов, букв, вывесок применяются светодиодные ленты, модули, стробы, салюты, шлейфы и клип-лайты. Устанавливаются светодиодные экраны, демонстрирующие рекламные объявления, изображения, акции.

• Светодиодные прожекторы для уличного освещения. Их основное назначение: освещение удалённых объектов. Могут применяться в любых сферах, дают большой диапазон мощностей с применением белых и цветных светодиодов. Одним из преимуществ светодиодных прожекторов является простота их монтажа. Они могут устанавливаться на любые виды опорных поверхностей, поэтому широко используются для аэропортов, вокзалов, архитектурных объектов, наружной рекламы, строительных площадок, спортивных площадок и др.

•  Светильники для фонтанов и бассейнов. Прибор такого типа должен быть максимально влагозащищённым. Особая конструкция корпуса снабжена дополнительной гарантией герметичности светильника. Это обусловлено тем, что светодиодные светильники устанавливаются не только на внешней стороне бассейнов и фонтанов, но и внутри, в воде. В открытых муниципальных бассейнах применяются контурные и подводные приборы. Последние снабжены разноцветными диодами и способны при помощи пульта дистанционного управления воспроизводить даже цветомузыку.

Декоративные светодиодные светильники уличного освещения:

• • Наземные осветительные приборы. Они направлены на освещение придомовых территорий, парков, садов и др. Как правило, имеют отличное дизайнерское оформление и выполняют декоративную функцию.
  • Ландшафтные (садовые, парковые) светильники используют для подсветки дорожек, клумб, цветников. Используются на территориях частных домов, коттеджей, во дворах. Особенно подходят ландшафтные светодиодные светильники для дачи или сада.

• Кованые светильники крепятся на фасады или уличные столбы. Основная функция – декоративная. Выглядят такие приборы очень красиво и изысканно. Прекрасно освещают пространство.
• Газонные светильники на штыре. Как правило, имеют небольшую мощность и работают от пальчиковых батареек. Служат подсветкой и выполняют декоративную функцию.

Следует отметить, что некоторые виды промышленных светильников могут служить для освещения частных объектов, а декоративные — использоваться в масштабах городских инфраструктур.

Технические параметры устройства

Чтобы выбрать подходящий осветительный прибор необходимо внимательно ознакомиться с функциональными особенностями прожекторов.

Как и все устройства, светильники для уличного освещения LED имеют свои технические параметры:

Мощность. Важный показатель для такого изделия. Прожекторы LED характеризуются малым потреблением электроэнергии, то есть для создания светового потока затрачивается минимум мощности из сети. Светильники для уличного освещения потребляют от 5 Вт и выше, в зависимости для каких целей предназначается устройство.Оптимальным считается диодный прожектор мощностью 50 Вт, который пользуется массовой популярностью. Главным достоинством является то, что при низком потреблении электроэнергии он излучает свет в 4000 Лм (его будет достаточно для освещения площади в 100 м2).

Длительный период эксплуатации, сопровождающийся отсутствием необходимости замен ламп и проведением ремонтных работ устройства. Один светоизлучающий диод способен прослужить до 100 тысяч часов.

Высокий показатель КПД, порядка 90-98%. Это означает, что потребляемая энергия расходуется для основных целей – создание светового потока. Такие светильники практически не нагреваются, тем самым не затрачивая энергии на бесполезный обогрев воздуха.

Степень защиты. Для прожектора уличного освещения степень защиты должна быть не менее IP65

Это означает, что конструкция устройства защищена от попадания пыли и самое важное воды (в виде дождя и снега).Если же прожектор планируется устанавливать в защищенном месте, то можно выбрать светильник и с менее низкой степенью защиты, например, IP44. Существуют виды со степенью защиты IP65 и IP67, предназначенные для подсветки бассейнов изнутри.

Отсутствие вредных для человека веществ

Свет от LED прожектора является абсолютно безвредным и полностью безопасным для человека. Даже если случайно разбивается лампа светильника, она не требует особых способов утилизации, в сравнении с энергосберегающими ртутными лампами.

Простота монтажа устройства и легкость в обслуживании. Уличный светильник крепится с помощью кронштейнов (с возможностью регулирования). При выходе из строя лампы LED необходимо открыть светильник и заменить ее на новую.

Защита от механических повреждений. Все виды ламп разбиваются при малейшем механическом воздействии. Лампы LED не разрушаются благодаря отсутствию стеклянной колбы.

Габаритные размеры и масса. Для освещения улицы лампой накаливания мощностью 500 Вт необходимо было устанавливать светильник немалых размеров (60х60 см и более). Лампа LED мощность 50 Вт комплектуется светильником 20х20 см.

Широкий выбор конфигураций прожекторов для уличного освещения.

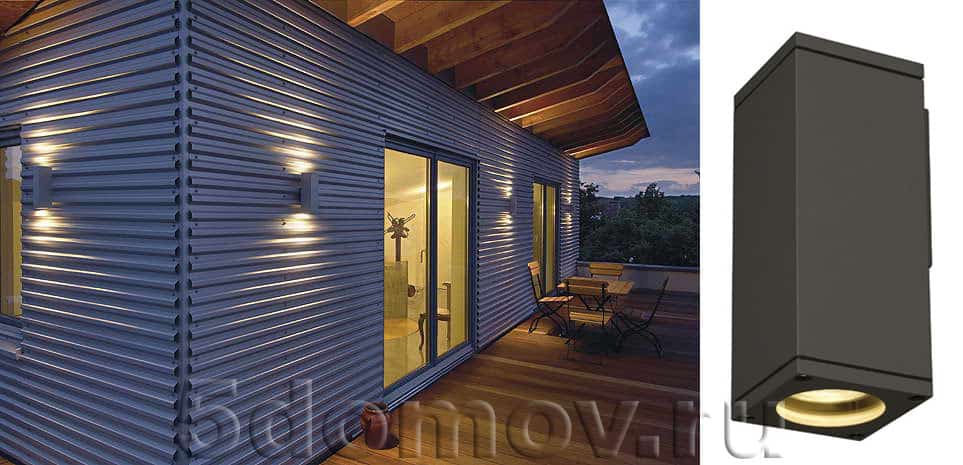

Прямоугольный диодный светильник для подсветки зданий и сада

По форме яркие уличные светильники бывают:

• квадратные;
• прямоугольные;
• круглые;
• линейные.

Овальный светильник диодного типа для освещения улиц и придомовых территорий

К дополнительным техническим свойствам относятся:

1. Напряжение питания от 100 до 240 В. При падениях напряжения в сети работа светодиодного прожектора не изменяется.
2. Род тока (переменный, постоянный).
3. Количество светодиодов.
4. Цветовая температура.
5. Цветопередача (не ниже 75%).
6. Угол рассеивания света. В основном уличные прожектора имеют угол рассеивания от 50 градусов и выше.

При выборе прожектора для уличного освещения стоит обратить внимание, прежде всего, на мощность и световой поток светодиодной лампы , а после и на остальные свойства. Об этом подробнее далее

Монтаж уличного освещения

Начинается он с приобретения всех нужных деталей для установки. Монтаж будет происходить на улице, и работать светильник будет там же. Поэтому качество оборудования должно быть на очень высоком уровне, иначе прибор не прослужит долго. Кабели для освещения можно уложить двумя способами:

1. Укладка под землей.
   Кабель нужно выбирать такой, чтобы он был пригоден для использования под землей, его обязательно помещают в специальный кожух. Монтаж кабеля производится в траншею, и при наличии кожуха его можно поместить на глубину 40 см, а без кожуха требуется глубина 80 см.
   После монтажа кабель рекомендуют засыпать лишь на 20 см, следом прокладывается пластмассовая защита и только потом все закапывается полностью. Делается это для того, чтобы защитить кабель от случайного повреждения.
2. Укладка над землей.
   Перед самой установкой нужно поставить опорные столбы. Чтобы протянуть кабель на большое расстояние, его крепят к несущему тросу. Для прокладки кабеля на большое расстояние следует учитывать большие температурные перепады, он должен быть адаптирован к таким условиям.

Какие светодиодные светильники предлагает «АтомСвет»

Светодиодные светильники от «АтомСвет»– это энергосберегающее оборудование, отвечающее всем установленным стандартам. О высоком качестве выпускаемого оборудования свидетельствуют европейские (в частности немецкие) сертификаты CE и GS. Светильники обладают следующими параметрами:

• Температурный диапазон от -60 до +60 градусов. Светильники могут использоваться в любых погодных условиях.
• Высокая степень защиты от пыли и влаги – IP65 и IP67.
• Прочный корпус и стекло из поликарбоната обеспечивают максимум защиты от внешних факторов. Дополнительно изделия имеют анодированное или металлопорошковое покрытие.
• Повышенная степень ударо- и вибростойкости, группа условий эксплуатации – М2 по ГОСТ 17516.1.
• Длительность службы – от 50 000 часов. Обслуживание не требуется.
• Наличие специального драйвера для защиты от коротких замыканий и импульсных помех (в сети до 1 000 В). Широкий диапазон питающих напряжений – 150-265 В. Имеется источник питания для бесперебойной работы в сетях со скачущим напряжением.
• Равномерное освещение дороги благодаря оптике с асимметричной КСС.
• Максимальная сила света для углов в 80-90 градусов по требованиям ГОСТ Р 54350-2011.

Выбирайте уличные светильники LED от компании «АтомСвет» для стабильного и эффективного функционирования систем освещения городских дорог и улиц, а также парков, автомагистралей и пешеходных зон!

Компания «АтомСвет»

Уличное освещение: особенности

Лампы для уличных фонарей конкретно отличаются от тех ламп, которые устанавливаются в помещении: по дизайну, способу монтажа и даже техническим характеристикам. Также есть существенная разница в выборе, если говорить за лампы для дома, то здесь выбор довольно сложный. А вот уличные светильники днат выбрать просто, здесь всего два параметра: мощность (светоотдача) и качество ламп. Существуют небольшие различия по способу монтажа, однако, существенными их назвать нельзя. Чтобы лучше все понять, читайте о том, какие существуют виды освещения.

При выборе светодиодной лампы уличного освещения нужно смотреть на один важный показатель – срок эксплуатации. Вы должны понимать, что монтаж в любом случае сложный и часто он требует привлечение специальной техники. Так что длительную жизнь лампе нужно обеспечить еще внизу, так вы сами сможете избежать некоторых проблем.

На что обратить внимание при выборе лампы для улицы

1. Уличные фонари светодиодные, должны подходить по климатическим особенностям той или иной территории.
2. Также нужно брать в учет негативное воздействие среды, к примеру, в Кемерово бывает очень холодно, туда нужно выбирать лампы, которые способны выдержать серьезную минусовую температуру.
3. Особенности установки, бывает так, что столб один и способ крепления совсем другой.
4. Световая отдача. Лампа для улицы ставиться для качественного освещения – его должно хватать, лучше делать расчет с запасом. Больше – лучше.

Особый акцент стоит остановить на эксплуатационных показателях, другими словами его можно назвать «Уровнем защиты» (IP). Уличное освещение всегда находится в зоне перепадов температур, высокой влажности, большого количества пыли

Важно выбрать лампу, которая будет защищена от такого проникновения. Интересно будет прочесть: правильное освещение на кухне

Уровень защиты всегда указывается в паспорте каждого светильника, величина всегда создает из двух цифр:

• Первая (1-6) говорит о том, что корпус защищен от попадания твердых тел.
• Второй показатель (1-8) говорит о защите от влаги.

Декоративное уличное освещение

Помимо сугубо функционального света, в зимнее время очень активно используют декоративный. Украшение фасада загородного дома – особый раздел светосценария, где можно проявить большую фантазию. Для этих целей подходят и фасадные светильники, и оптоволокно.

Интересная новинка появилась недавно в ассортименте компании Marbel. Это прибор на светодиодах Theo, с помощью которого на фронтоне здания прорисовываются светолинии белого или синего цвета.

Светильник Theo для уличного освещения

Контурная подсветка объектов осуществляется с помощью гирлянд со светодиодами, галогенными лампами или миниатюрными лампами накаливания малой мощности, а также посредством световых шнуров. Монтажом такого оборудования хозяева, как правило, занимаются самостоятельно.

Чтобы установить светящийся провод (например, PenLight от фирмы Marbel), необходимо дополнительно обзавестись комплектом подключения — коннекторами для соединения разных частей гирлянды и наконечниками — зажимами крепления, а если нужно выложить гирлянду «по линеечке», без провисаний – специальными крепежными желобами.

Установка гирлянды на крыше

Большую часть световых гирлянд можно использовать для декорирования деревьев. Раньше ими украшали под Новый год только хвойные породы и искусственные ели. Но во второй половине 1990-х гг. появились первые сияющие листопадные деревья. Причем в те уже далекие времена их пытались декорировать непригодными для этого устройствами: к примеру, использовали источники света, напрямую подключенные к сети с напряжением 220 В. В результате «тепловой атаки», вызванной многочасовым освещением, на деревьях распускались почки, а затем опять наступал холод, и бедным растениям приходилось несладко.

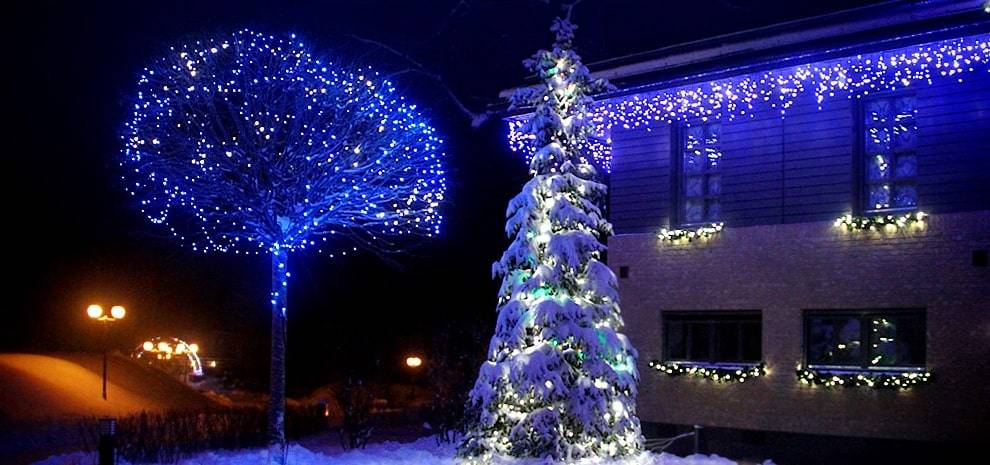

Гирлянды на деревьях

Специальные системы освещения, разработанные современными производителями, лишены вышеуказанных недостатков и потому существенно расширили возможности дизайнеров-оформителей.

Заливающее освещение для деревьев компенсирует отсутствие в саду свежей листвы, зелени, ярких красок. Например, софиты могут удачно выявить отдельные деревья и кустарники, запорошенные снегом, создавая при этом совершенно невероятные визуальные эффекты. А цветная заливающая подсветка придает саду некоторую футуристичность.

Красиво смотрятся световые занавесы – гирлянды из лампочек, размещенные параллельно друг другу. Их длина варьируется от 1, 5 до 9 м. Используя эти своеобразные «драпировки», а также световые сетки, в которых провода переплетены наподобие рыбацкого невода, можно создавать светящиеся навесы, крыши, объемные фигуры, декорировать деревья и колонны.

Световые занавесы

В зимнем саду желательно подсветить и малые архитектурные формы: скамейки, беседки, скульптуры, объекты из снега и льда, а также композиции из стекла. Если на приусадебном участке есть прорубь, куда ныряют самые храбрые домочадцы и самые закаленные гости, ее тоже необходимо осветить, например, пустив плавать на ее поверхность шар-светильник. Лучше, если освещение будет разноцветным.

Освещение беседки

Какова экономия светодиодного освещения

Светодиодные источники света – действительно экономичные осветительные приборы. Следует лишь внимательно относиться к качеству покупаемых ламп и не гнаться за недорогими моделями, которые, вероятно, быстро выйдут из строя.

В целях максимальной экономии для освещения квартир и домов светодиодами экономически целесообразно заменять лампы накаливания мощностью свыше 60 Вт. Иначе стоимость самой светодиодной лампы не окупится.

Также стоит заменять только источники света, которые работают максимальное количество часов. Светильник в кладовке, который включается раз в неделю на полчаса, вполне может остаться оснащенным лампой накаливания.

При применении этих правил светодиодное освещение оправдает себя, но не в первый месяц работы. Срок окупаемости led-ламп составляет 1-2 года. Рассчитывается окупаемость по следующему алгоритму.

Допустим, надо заменить все лампы на led. Примем число ламп за n=10 штук. Сравнительная мощность при равном световом потоке указана в таблице.

Допустим, мы заменяем лампы накаливания мощностью 75 Вт. Заменим на аналогичные светодиодные или люминесцентные. Стоимость замены составит:

Характеристика	Накаливания	Светодиодная Osram	Люминесцентная Osram
Цена, руб	15	200	150
Общая стоимость замены, руб	150	2000	1500
Мощность,(P), Вт	75	14	20
Срок службы, час	1000	15000	8000

Примем, что за год электричество горит 5000 часов. Цена одного кВт электричества – 5 руб/кВт. Тогда:

	Накаливания	Светодиодная	Люминесцентная
Суммарная потребляемая мощность, (n×P/1000), кВт	0,75	0,14	0,2
Суммарное годовое потребление электроэнергии, кВт*ч	3750	700	1000
Годовые затраты на электроэнергию, тыс.руб.	18750	3500	5000
Затраты на покупку светильников, руб.	150	2000	1500
Затраты на обслуживание, тыс. руб.	750 рублей (5 раз в год заменять лампы: каждую 1000 часов)	2000 рублей каждые 15000 часов (замена ламп примерно каждые 3 года).	1500 руб. каждые 8000 часов (замена ламп примерно через 1,5 года.)
Суммарные затраты за 1 год, тыс.руб.	19,65	5,5	6,5
Суммарные затраты за 3 года, тыс.рублей	58,95	18,5	22,5

Таким образом, капитальные затраты на покупку новых ламп выше у светодиодных моделей. Но уже за первый год эксплуатации за счет экономии электроэнергии светодиодное освещение выигрывает и у ламп накаливания, и у люминесцентных. А за три года – срок службы led-ламп – суммарные затраты на светодиодное освещение самые минимальные.

В таблице не учитаны затраты на утилизацию (если таковые будут) люминесцентных ламп при их замене каждые 1,5 года. Также не учитывается падение яркости led с течением времени, из-за чего заменять панели придется чаще, чем каждые 9 года. Однако, и лампы для расчета брались не с максимальным заложенным сроком службы.
