Какую лампу Т8 выбрать: LED или люминесцентная + простая переделка светильника

Достоинства

  • Одна из причин популярности светильников LED – долговечность, а также более длительный строк службы, чем у классических ламп накаливания. Более того, такие источники света хорошо сочетаются друг с другом. К примеру, свечение T8 дополнят светодиодные ленты.
  • Потребление энергии и экологичность. Они потребляют гораздо меньше электроэнергии по сравнению с остальной световой продукцией. LED также довольно экологичны, так как не содержат ртути и других вредоносных веществ.
  • Энергоэффективность. Их энергоэффективность превышает все остальные источники света: они мгновенно достигают абсолютной яркости, без необходимости прогрева. Максимальная светоотдача может достигать 135 Лм/вт.
  • Ударопрочность. LED, оснащённые современными компонентами на основе поликарбонатов, довольно трудно повредить. Это отличает их от отличие от люминесцентных светильников и ламп накаливания, которые отличаются хрупкостью.
  • Фокус. Корпус светодиода может быть специально разработан для фокусировки света. Для больших светодиодных корпусов линзы с полным внутренним отражением часто используются с тем же эффектом. Однако когда задействовано большое количество света, линза обычно направляется к одному и тому же объекту.
  • Светодиодные лампы также славятся своей стойкостью к разным температурам. Они могут выдерживать низкие температуры, а также будут функционировать в особо тяжёлых погодных условиях при наличии необходимого уровня защиты. При нормальных условиях эксплуатации они могут работать от 50 000 до 100 000 часов с учётом того, что у LED нет нитей, которые нередко портятся. Данные преимущества продлевают срок службы вашей светодиодной лампы до десяти лет и более.
  • Светодиодные лампы не выходят из строя внезапно, как это случается с классическими лампами накаливания, они постепенно теряют свою яркость в результате деградации кристалла (кристаллов). Продолжительность или долговечность светодиодных светильников значительно снижает дополнительные затраты и расходы.

Установка в светильник

Рассмотрим вопрос замены ламп люминесцентных светильников и приведем схему подключения светодиодной трубки t8.

Для подключения необходимо с помощью проводов светильника на лампу 220 В подать сетевое напряжение 220 В и при этом не использовать других дополнительных устройств. Необходимо произвести извлечение стартера из люминесцентного светильника и закоротить дроссель. Это необходимо для подачи нужного напряжения в светодиодной лампе. В будущем, при желании можно будет вернуть обратно стартер и люминесцентную лампу.

Возможные варианты замены ламп

Как и в случае с лампами 600 мм существуют два типа светодиодных ламп: подключение ламп с переделкой схемы светильника и включаемые на штатные места без переделки схемы светильника.

В первом случае 220 В подается непосредственно на лампы, из схемы светильника исключаются дроссели, стартеры и прочая ПРА. Потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13. Данное подключение требует переделки схемы светильника, а, следовательно, требует дополнительных финансовых затрат на переделку (оплата квалифицированного труда электромонтажника).

Во втором – в схеме светильника остаются все элементы ЭмПРА, потребляемая мощность светильника складывается из потребляемой мощности светодиодных ламп с цоколем G13 и потребляемой мощности оставшихся в работе элементов ПРА, схема светильника не изменяется, затраты на переделку схемы теоретически отсутствуют

Почему теоретически? Следует обратить внимание, что по ряду причин не в каждом светильнике такие лампы будут работать и Заказчику, в случае принятия решения о самостоятельной замене ламп на светодиодные, следует хорошенько подумать, прежде чем закупать такие лампы в большом количестве для их замены у себя в офисе. Кроме того, на приобретенных нами лампах четко прописано “Not for use with electronic gear» — «Не для использования совместно с ЭПРА». Вместе с лампой в комплекте идет и свой стартер для LED

Вместе с лампой в комплекте идет и свой стартер для LED.

Плюсы и минусы замены люминесцентных ламп на светодиодные

Вариант с заменой люминесцентных ламп на светодиодные лампы без переделки электросхемы светильника: энергоэффективность не самая высокая, поскольку продолжается потребление электроэнергии самим ЭмПРА, однако практически отсутствуют затраты Заказчика на замену. 4х-кратная экономия электроэнергии с момента внедрения – срок окупаемости модернизации составит менее, чем 1 год. Не требует проведения работ квалифицированным персоналом. Требуется самостоятельная оценка технической возможности замены ламп на светодиодные. Снизился общий уровень освещенности приблизительно на 18%.

Вариант с заменой люминесцентных ламп на светодиодные лампы прямого включения: максимальная энергоэффективность достигается за счет повышения затрат на первоначальном этапе за счет работ по переделке электрической схемы светильника. Энергоэффективность в сравнении с первым вариантом выше приблизительно на 8%. Требует проведения работ квалифицированным персоналом. Ориентировочный срок окупаемости – 1,5 года.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

ИЗГОТОВИТЕЛЬ

Высокая стоимость светодиодных ламп заставляет особенно внимательно относиться к фирмам-производителям: покупать такую продукцию стоит только у известных компаний, гарантирующих качество и длительную работу своих устройств. Самыми надежными сегодня считаются Osram Opto Semiconductors (Германия), Nichia (Япония), Seoul Semiconductors (Корея), Philips-Lumileds и CREE (США). Дешевую китайскую продукцию лучше не брать: в состав их светодиодов входит материал с низкой надежностью – сапфир. У немецких и американских светодиодов применяется лучшая технология с карбидом кремния.

Без сомнения, упомянутые производители стоят своих денег, но тенденции год от года меняются — мнение, как говорится, субъективное. Китайцы тоже в Космос летают, да и отечественная промышленность на месте не стоит.

Преимущества и недостатки

Любое техническое устройство имеет преимущества и недостатки. Если говорить о светодиодных конструкциях, то преимуществ наберётся больше. К положительным качествам можно отнести следующие показатели:

  • увеличенные сроки эксплуатации по отношению ко всем существующим источникам освещения;
  • не греются, максимальная температура работающего прибора или устройства не превышает 30º C;
  • возможность использования отдельных моделей в электрических сетях с напряжением от 85 В;
  • интенсивность и равномерность распределения светового потока не зависит от возможных скачков и падения напряжения в сети;
  • снижение нагрузки на электропроводку;
  • возможность использования устройств с более низкой мощностью, в сравнении с другим осветительным оборудованием, для обеспечения достаточной степени освещённости;
  • снижение финансовых затрат на оплату потребляемой энергии.


Как выбрать светодиодные лампы.

Сами производители и эксперты отмечают небольшие недоработки. Но технические недостатки постепенно устраняются, этому способствует развитие технологий производства. Основными недостатками ещё остаются:

  • снижение заявленных технических характеристик на протяжении сроков эксплуатации;
  • цветопередача (цветовая температура) не способствует комфортному восприятию светового потока, что заметно на моделях ранних сроков выпуска;
  • не обеспечивает возможности создания направленного в определённую точку света, что приводит к необходимости установки большего числа светильников;
  • относительно высокая стоимость.

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза

Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение. Различают выносной и встраиваемый драйвер

Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника

В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

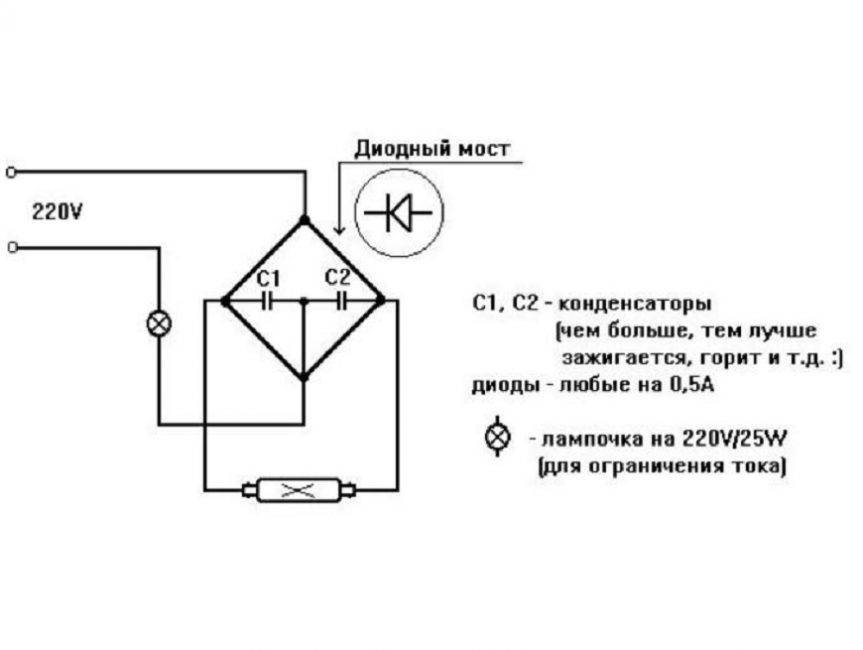

Подключение без дросселя

В данном подключении дроссель не используется

Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.

Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.

Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.

Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

Основные преимущества светодиодных источников света Т8 над люминесцентными лампами

LED по эксплуатационным характеристикам превосходит все остальные источники света, в том числе люминесцентные. После замены на 50-80% снижается расход электроэнергии, исчезает гудение и мерцание, опасность воздействия ртутных паров, повышается светоотдача, световой поток излучается в 180 градусов, реальный срок службы 3-4 года (заявленный 5-6 лет). Колба не перегревается и не бьется.

Сравнение эффективности люминесцентных и светодиодных трубок

ПоказательЛюминесцентнаяСветодиодная
КПД70%до 90%
Коэффициент затенения потока света0,6-0,70,9 (светит только вниз)
Срок службыдо 18-и тыс. часовдо 50-и тыс. часов
Светоотдача50-60 Лм/Вт100-120 Лм/Вт

После подсчетов можно утверждать, что светодиодная лампа в 2 раза эффективнее люминесцентной, при заявленном сроке службы – в 4 раза. Светодиодной лампочке T8 не требуется ЭПРА, балласт, стартер, благодаря отсутствию ртути не возникает проблем с утилизацией.

Размерные параметры светотехники

Лампы светодиодные, вне зависимости от вида колбы и внутренних составляющих, имеют стандартизированные размерные параметры. Кроме того, от размеров определяется и тип установки изделия.

РазмерыЦоколь g13 мощность, ВТПримечание
600 мм4х18Устанавливается в потолочные конструкции, предназначены для применения в люминесцентных оборудованиях. Зачастую используются в подвесных потолочных покрытиях, таких как «Армстронг». Монтируются с прямым выходом на поток электроэнергии
900 мм30Встраиваются в накладные светильники закрытого или открытого вида
1200 мм2х36Относятся к промышленной категории

Аналог люминесцентной лампы производит мощный световой поток и потребляет электроэнергию, зависимо от габаритов светотехники. У каждой компании-производителя существуют индивидуальные нормативы, имеющие значительные отличия.

Таблица с ориентировочными параметрами лампы светодиодной.

600 ммТ8 g13880-1100 ЛМ10 Вт
900 ммТ8 g131200-1300 ЛМ13 Вт
1200 ммТ8 g131450-1900 ЛМ15-18 Вт
1500 ммТ8 g132030-2365 ЛМ23-24 Вт

Величина цветовой мощности может меняться исходя из типа светотехники:

  1. 2700-3500 К (Кельвин) – изделие производящее свет белого цвета с теплым оттенком;
  2. 3500-4500К – белое стандартное освещение;
  3. Свыше 4 500К – холодный свет со светло-голубым, немного заметным оттенком.

Наиболее востребованной модификацией является устройство со стандартным белым светом. Его показатель мощности считается оптимальным вариантом, который не имеет сильного влияния на глаза.

В случае потребности создать в помещении уютную и комфортную атмосферу, следует отдать предпочтение первому варианту, обладающему теплым оттенком.

Рекомендации по подбору

Лампы серии Т8, с недавнего времени стали востребованными на техническом рынке. Причиной тому — экономичный вариант решения задачи по замене люминесцентной детали на светодиод. При этом основание источника света не подвергается модернизации. Светодиодный светильник, по утверждениям производителя, может прослужить от 50 000 до 100 000 часов, что равняется 20 годам.

Однако, как свидетельствует статистика бытового использования устройства, срок службы достигает данного значения в очень редких случаях. Обосновывается это приобретением некачественных светодиодных деталей. Предел эксплуатации подобных устройств 3-4 года интенсивного использования.

Конструкция лампы Т8

Чтобы не ошибиться в выборе и купить хороший продукт, следует обратить внимание на более дорогие модели от известных компаний. Кроме того, нужно определить для себя наиболее оптимальные показатели следующих технических характеристик:. Световая мощность

Световая мощность

В случае замены люминесцентного светильника на светодиодную лампу т8 1200 мм, цена которой зависит от световой мощности, необходимо предварительно определиться с цветовым решением. Изделие, воспроизводящее более яркий свет, обладает большей стоимостью, поскольку в устройство встроены диоды с большой энергетической эффективностью.

Значение пульсации

Показатель имеет прямое влияние на человеческое здоровье. Коэффициент не должен быть больше 1%, однако государственные нормативы предполагают предельные границы, значительно превышающие данное число – до 5%. Оборудование со вторым обозначением категорически запрещается использовать в комнатах, где пользователи много времени проводят за компьютером.

Цветовая температура

Как говорилось раньше, теплые оттенки лучей создают уютную атмосферу, холодные – прогрессируют на рабочий лад, ободряют.

Какая экономия?

Для того, чтобы посчитать экономию от замены люминесцентных ламп на светодиодные, нужно произвести соответствующий расчет, для этого за основу можно взять два светильника одинаковой мощности, один из которых оснащен люминесцентной лампой, а второй – светодиодами.

Для расчета возьмем светильники, с одинаковыми характеристиками по световому потоку, обеспечивающему требуемую освещенность в заданной точке помещения, а в качестве показателя, на котором будет основан расчет, выступит мощность источника света.

Сравнительные значения, по мощности, люминесцентных и светодиодных источников света приведены в таблице:

Тип источникаМощность, Вт
люминесцентный5,0 – 7,010,0 -13,015,0 – 16,018,0 – 20,025,0 – 30,040,0 – 50,060,0 – 80,0
светодиодный2,0 – 3,04,0 – 5,08,0 – 10,010,0 – 12,012,0 – 15,018,0 – 20,025,0 – 30,0

Светильник одноламповый люминесцентный, модель Camelion WL-3016 36W 2765, мощностью 36 Вт обойдется покупателю в 820,0 рублей, плюс стоимость самой лампы и стартера – общая сумма составит, в среднем, 900,00 рублей.

Встраиваемый светодиодный светильник, модель Feron AL527 28542, мощностью 18 Вт, белого свечения, обойдется покупателю в 840,00 рублей.

На начальном этапе сравнения исходные параметры примерно одинаковы, это: сила светового потока, зависящая от мощности установленного источника света и стоимость самого светильника. Для сравнительного анализа необходимо заполнить сравнительную таблицу, составленную из расчета того, что светильники работают 10 часов в день, 365 дней в году.

ПоказательЛюминесцентный светильникСветодиодный светильник
Мощность светильника, кВт0,0360,018
Потребление электроэнергии в сутки, кВт/час0,360,18
Потребление электроэнергии в год, кВт/час131,465,7
Стоимость электроэнергии для потребителей в 2021 году, рублей/кВт*час2,972,97
Затраты на оплату потребленной энергии, рублей390,26195,13
Экономия по году, рублей195,13
Затраты на содержание светильников, рублей100,00
Экономия, итого, рублей295,13

Примечания:

Как видно из таблицы, при одинаковых начальных показателях, экономия от использования светодиодных светильников, по стоимости использованной электрической энергии, в сравнении с люминесцентным светильником, составляет 100%.

Конечно, полученная цифра, определяющая экономию использования светодиодного источника света не велика, т.к. сравнивались всего два светильника, но даже в масштабах отдельно взятой квартиры, когда будет произведена замена 5 – 10 люминесцентных ламп, экономия увеличится в разы, что существенно отразиться на семейном бюджете. В случае же, когда замена проводится в офисном помещении или производственном цеху, экономию от замены светильников, можно почувствовать уже в первый месяц после завершения работ.

Как работает светодиодная лампа

Источником света в светодиодной лампе является светоизолирующий диод, состоящий из полупроводникового кристалла, имеющего два вывода (катод и анод) и оптической системы. Далее по тексту будет использована аббревиатура СД или LED.

При прохождении электрического тока через полупроводник в прямом направлении, носители заряда (электроны и дырки) осуществляют рекомбинацию. В результате этого происходит оптическое излучение фотонов (из-за перехода электронов на другой энергетический уровень).

Также в лампе находится драйвер (специальная микросхема), который обеспечивает питание светодиода. Радиатор (система охлаждения) собирает и выводит излишнее тепло. Рассеиватель минимизирует потери света.

Схематическое изображение светодиода

Выпускаемые светодиодные лампочки на 220В могут отличаться между собой внешним дизайном, но принцип внутреннего устройства сохраняется для всех моделей.

Излучение света в лампах выполняется светодиодами, число и размеры кристаллов которых может варьироваться в зависимости от мощности и возможностей охлаждения. Их цветовой спектр задается веществом, входящим в структуру каждого кристаллика.

Чтобы добраться до пускового драйвера, необходимо аккуратно снять защитную «юбочку» лампы. Под ней откроется печатная плата либо монтажная сборка из соединенных между собой радиоэлементов.

На входе драйвера расположен диодный мост, подключенный к электрическому цоколю лампы, контактирующему с патроном. Благодаря ему переменное питающее напряжение выпрямляется в постоянное, поступает на плату и через нее подается к светодиодам.

Чтобы лучше рассеять излучаемый поток и защитить кристаллы от прикосновений, а также избежать их контакта с посторонними предметами, снаружи устанавливается рассеивающее защитное стекло (прозрачная пластмассовая колба). Поэтому своим внешним видом они очень напоминают традиционные источники света.

Для вкручивания лампочки в патрон их цоколи выполняют стандартных размеров Е14, Е27, Е40 и т.д. Это позволяет использовать лед лампы в домашней сети, не прибегая к каким либо изменениям в электропроводке.

Люминесцентные светильники на две, четыре и более ламп

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

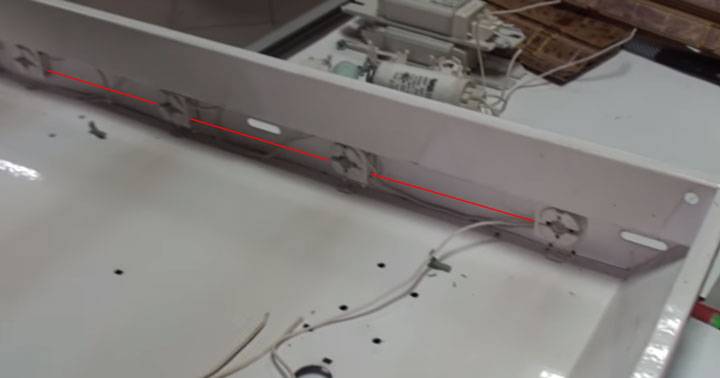

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

фаза

ноль

земля

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Общие сведения

Что это

При рекомбинации электродырчатых пар есть огромная вероятность светового излучения. Получается, что и сам полупроводниковый кристалл не должен обладать существенными дефектами или недостатками, из-за которых процесс рекомбинации не даст в конечном итоге излучения. Для того, чтобы соблюдать такие условия, требуется сделать особые многослойные гетероструктуры. Такие структуры являются новым технологическим этапом светодиодов. Изначально такие образцы встраивались в корпусы из металла. У них в чем-то будет наблюдаться схожесть с транзисторами, а еще с окошком из стекла или линзой для выхода светового потока.

Современные индикаторы LЕD типа встроены в прозрачные пластиковые литые корпусы. Они обладают прямоугольной или трубчатой формой, а еще их часто тонируют для того, чтобы все подходило под цвет прибора. Инфракрасные устройства освещения могут быть окрашены для того, чтобы блокировать видимый свет. А вот комплексные оболочки приборов адаптированы для действенного отведения тепла в более мощных аппаратах. Такие накладные световые диоды сильно уменьшают габариты корпуса, и очень яркие диоды, которые требуются для применения с оптоволоконными кабелями, обычно, снабжают посредством оптического разъема.

Где и как применяется Т8

Такие устройства для света обладают широким распространением в магазинах, торговых центрах, забегаловках, магазинах, школах, кафе, административных, муниципальных и офисных помещениях. Обычно их устанавливают в потолки подвесного типа, и часто применяют Т8 вместе со светильниками светодиодного типа Армстронг для более разнообразного и качественного освещения пространства.

Работа с патроном

Поскольку световой поток люминесцентных ламп распространяется во все стороны (на 360 градусов), то не имеет значения, в какую сторону будет направлен источник и его патрон. Однако при переходе на светодиодные изделия, характеризующиеся направленным светом, может произойти ситуация, когда потолочный светильник светит не вниз, а в сторону. Наиболее простым решением в таких ситуациях может стать применение цоколей поворотного типа, которые можно развернуть на 90 градусов.

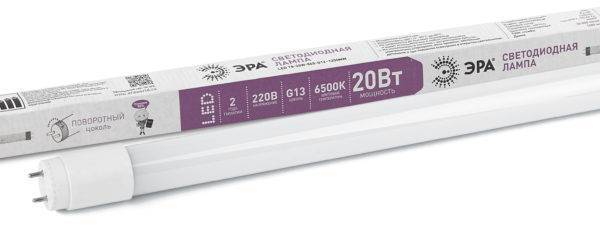

Светодиодная лампа с поворотным цоколем

Сегодня переход на светодиодные источники света как никогда актуален. Даже самые дешевые лампы данного типа потребляют как минимум на 50% меньше электроэнергии, имеют более продолжительный срок эксплуатации, экологически и электрически безопасны. Если вы не разбираетесь в основных принципах электрики, безусловно, будет намного проще приобрести готовый светодиодный светильник, который полностью окупит себя уже через один год.

Светодиодные трубки ОгоньОК Т8-600

Для эффективной замены устаревших ламп, аналог люминесцентной лампы в 18 Вт. Данные светодиодные лампы имеют стандартный размер и подходят к любым осветительным приборам. Помимо низкого энергопотребления (6,5 Вт) в трубках отсутствует мерцание, поэтому они безопасны для зрения. Лампы изготовлены из ударопрочных безопасных материалов, их нельзя случайно разбить и ими пораниться.

Во включенном состоянии температура трубок всего на несколько градусов превышает температуру окружающей среды, поэтому ими невозможно обжечься. При внезапном перепаде напряжения, трубки продолжат работать. Все перечисленные характеристики позволяют использовать данные лампы в самых разных условиях, даже близких к экстремальным.

Преимущества:

  • экономия электроэнергии по сравнению с люминесцентными лампами
  • отсутствие вредных для глаз пульсаций
  • не нуждается в специальной утилизации
  • не бьется
  • Не греется, не обжигает
  • не содержит ртути и других вредных веществ
  • устойчива к перепадам температуры и напряжения.

Технические характеристики:

Схема подключения светодиодных трубок Т8

1 декабря k-igor

Светодиодные трубки Т8 с каждым годом становятся более доступными. При новом строительстве можно использовать готовые светильники со светодиодными трубками Т8, а при реконструкции есть возможность модернизировать существующие люминесцентные.

В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Рассмотрим как подключаются светодиодные трубки.

Чтобы упростить замену люминесцентных ламп типа Т8 на светодиодные трубки Т8, производители сделали у светодиодных трубок такой же цоколь (G13) как и у люминесцентных, хоть и для включения светодиодных трубок требуется лишь 2 контакта, а не 4.

Пломбы, защитные голограммы, документы, все в безупречном виде. Дополнительное оборудование: таймеры для автоматического управления счетчиками, автоматы на 63А в корпусе 25А, дополнительные пульты.

NaPulte.com — счетчики с пультом.

Схема подключения светодиодных трубок Т8 очень простая и ничем не отличается от схемы подключения обычной лампы накаливания.

Схема подключения светодиодных трубок Т8

Для включения светодиодной трубки достаточно подать напряжение на лампу не используя никаких дополнительных устройств. В отличие от люминесцентной лампы, светодиодной лампе не требуется пускорегулирующая аппаратура (ПРА).

Если у вас имеются люминесцентные светильники с лампами Т8, то после небольшой модернизации данные светильники возможно эксплуатировать со светодиодными трубками.

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп представлена ниже:

Схема подключения светодиодных трубок Т8 вместо люминесцентных ламп

Из существующего люминесцентного светильника необходимо извлечь стартер и закоротить дроссель, т.е. требуется обеспечить подачу напряжения напрямую на светодиодную лампу.

В любой момент возможно произвести обратную модернизацию и использовать те же люминесцентные лампы, не прибегая к существенным финансовым затратам.

Где купить светодиодную лампу — optogan.by доставит бесплатно. . Лучшие Игровые автоматы онлайн бесплатно и без регистрации.

Простые полезные советы

Устраняем неприятные запахи в помещении: При запахе табака или краски в помещении, помогает следующее действие. Для избавления можно расстелить влажные куски ткани, либо полотенец, либо расставить чашки с поваренной солью, которые впитают испарения быстро.

Чтобы гвозди были под рукой: Иногда мы берем гвозди или шурупы в рот, в карман или просто держим в руке. Гораздо лучше повесить на шею магнит. На нем они будут надежно держаться в любом количестве и руки и рот будут свободными

Привычные люминесцентные линейные (растровые) осветительные приборы, установленные практически во всех учреждениях, учебных заведениях и прочих общественных местах, морально устарели. Они требуют постоянного внимания, мерцают, издают шум и являются источником головной боли во всех смыслах. Кроме того, максимальный срок службы таких светильников, заявленный производителями, находится в пределах 14000-20000 тыс. часов, хотя на практике он гораздо меньше.

Это вынуждает владельцев помещений переходить на светодиодные лампы Т8, которые выпускаются в том же формфакторе и могут быть установлены без замены самих приборов, в старом светильнике. Следует учитывать, что подключение светодиодной лампы Т8 производится по собственной схеме, которую необходимо знать заранее.

Решить вопрос методом подбора вариантов в данном случае не просто невозможно, но и весьма опасно. Рассмотрим эти моменты по порядку.

Общие критерии выбора светодиодных ламп

Чтобы правильно выбрать светодиодную трубку Т8, необходимо внимательно изучить маркировку. Проблемы может создать отсутствие общепринятых обозначений – каждый изготовитель использует свои. Разобраться в буквах и цифрах бывает сложно.

По цвету света светодиоды цоколем G13 делятся на:

  • теплые белые (Warm White) 2700–3300 К;
  • естественные белые (Neutral White) 3300–5000 К;
  • холодные белые (Cool White) от 5000 К).

Для жилых помещений подходит первый вариант, для офисов – третий.

Еще один важный параметр – интенсивность свечения, которая указывается в люменах – чем больше цифра, тем больше диодов в лампе. При покупке не стоит отдавать предпочтение изделию с показателями, превышающими параметры ламп дневного света.

Напряжение может 12, 24 В (с отдельным блоком питания) или 220 В (с драйвером, встроенным в трубку). Для дома и офиса выбираются источники со степенью защиты IP20 или IP21. В повышенном показателе потребности в этих помещениях нет, он только увеличивает стоимость.

Мощность светодиодов может отличаться от показателя заменяемой лампы дневного света. При покупке лучше сравнивать интенсивность свечения. Если люминесцентная лампа была подключена к выключателю с подсветкой, необходимо убедиться, что светодиодная трубка T8 с ним совместима.

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

Область применения

Квартира

Led устанавливают в потолочных, настенных, декоративных светильниках. Распространены светодиодные ленты для подсветки шкафов, ниш, потолков, мебели. Продаются неразъемные светодиодные светильники и модели с заменяемой лампой. Также за счет унификации led подходят к большинству уже имеющихся люстр, бра и торшеров.

Светодиодное освещение квартиры

Офисное

Для офисов и промышленных зданий применяются встраиваемые или накладные потолочные led-светильники. Часто они монтируются в навесные потолки (ПВХ или типа Армстронг). Led-модели дают равномерный рассеянный свет, не гудят и моментально выходят за рабочую мощность.

Подробнее об офисном освещении

led освещение офиса

Торговое

От освещения в магазинах напрямую зависят продажи. Главная цель света: представить товар в нужном удачном ракурсе. Для этого используются светодиодные трековые, модульные, карданные, точечные модели светильников, а также светильники-даунлайты. Задача светильников – создать направленный световой поток для выделения товара.

Торговое освещение

Промышленное

В промышленности используются не только в офисах и кабинетах. Светодиодное освещение с нужной степенью защиты применяется для производственных цехов, складов, ферм, теплиц. Led-модели хороши тем, что выдерживают жесткие условия эксплуатации: повышенную влажность, разные температуры, пыль, грязь.

Промышленное led освещение

Аварийное

Используется при отключении основного освещения. Применяется в промышленности, медицинских, развлекательных учреждениях, торговых центрах. Светодиодные аварийные светильники бывают полностью автономными или подключающимися к отдельной аварийной линии питания.

Консольное (уличное)

Освещает трассы, городские дороги, улицы, парки, пешеходные дорожки. Также led применяются для подсветки фасадов исторических зданий, скульптур, торговых центров. Используется для трансляции рекламы на щитах и экранах, для создания световых инсталляций и картин.

Подсветка дороги

Прожекторное

Светодиодами оснащаются прожекторы для подсветки стадионов, вокзалов, аэропортов и других общественных площадок большого размера.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
