Как сделать ретро гирлянду из лампочек и светодиодов

Повреждение светодиода

Если контакты проводов в порядке и вы грешите на один из диодов, как можно проверить его неисправность? И самое главное, как его найти среди всей череды лампочек?

Прежде всего выключаете гирлянду из розетки. Начинаете с последнего диода. На него напрямую с блока управления приходит провод питания.

К этой же ножке припаян отходящий проводник. Он идет на следующую ветку светового канала. Вам же нужно тестировать диод между его двумя проводами питания (вход-выход).

Понадобится мультиметр и его несколько модернизированные щупы.

К кончикам щупов тестера, ниткой плотно приматываете тонкие иголки так, чтобы их острие выступало максимум на 5-8мм.

Сверху все заматываете плотным слоем изоленты.

Так как светодиоды припаяны, то просто вытащить их из лампочки как в обычных гирляндах здесь не получится.

Поэтому придется протыкать изоляцию жил, чтобы добраться до медных жил проводков. Переключаете мультиметр в режим прозвонки диодов.

И начинаете последовательно протыкать питающие провода возле каждого подозрительного диода.

Если у вас гирлянда не 220В, а 12В или 24В, которая подключается вот от такого блока питания:

то исправный светодиод от батарейки мультиметра должен загореться.

Если это подсветка 220V, то сверяете показания мультиметра.

На рабочих элементах они будут примерно одинаковыми, а вот неисправный покажет обрыв.

Метод конечно варварский и повреждающий изоляцию, зато вполне рабочий. Правда уличные гирлянды после таких проколов, лучше вне помещений уже не использовать.

Для использования на улице

Подойдут ли наши конструкции для улицы? Светодиодная – вполне. Мы загерметизировали светодиоды термопистолетом, а пятивольтовое питание обеспечивает полную электробезопасность, даже если вода и просочится или зальет провода.

А вот с гирляндой из ламп на 220 В не все так просто. Во-первых, патроны негерметичны. Во-вторых, лампа накаливания сильно греется, и при попадании на колбу капли воды она может просто взорваться. Ну и 220 В – опасное для жизни напряжение, которое, кстати, может вызвать пожар. Таким образом, эта гирлянда может работать на улице, но под навесом и вне досягаемости людей.

Мнение эксперта Алексей Бартош Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос эксперту

Уличная ретрогирлянда из  светодиодов хороша еще тем, что может работать даже вдали от розеток. Для этого достаточно адаптер заменить на три гальванических элемента (батарейки), соединенные последовательно. Подойдут любые, но чем они больше, тем дольше проработает гирлянда. Однако рациональнее будет заменить адаптер не на батарейки, а использовать вместо него power bank и периодически его подзаряжать. Кстати, есть модели “пауэрбанков”, снабженные солнечной батареей.

Как сделать гирлянду

Гирлянда является незаменимым атрибутом новогоднего праздника. С ее помощью можно украсить не только ёлку, но и стены, окна или пространство перед домом.

Большой выбор елочных гирлянд и других украшений представлен на сайте ogni-elki.ru/shop/ehlektricheskie-girljandy. Здесь можно приобрести как традиционные гирлянды, так и необычные световые украшения в виде панно.

Материалы

Сегодня в продаже есть большое количество различных гирлянд, но все они однотипные. Создать что-то особенное можно собственными руками.

Для этого понадобятся такие материалы:

  • электропровод. Его длина зависит от количества лампочек в вашей гирлянде;
  • лампочки. Можно использовать разноцветные светодиоды или обычные лампочки накаливания;
  • вилка;
  • паяльник с набором припоя или клеммы для соединения проводов;
  • термоусадочная трубка для изоляции.

Лампочки можно приобрести в магазине электротоваров, а можно использовать светодиоды, которые есть в вышедших из строя приборах. Например, в компьютерных клавиатурах для подсветки клавиш устанавливают светодиоды, мощность которых позволяет использовать их для изготовления гирлянд.

Сборка

Прежде всего нужно определиться с типом соединения лампочек в цепи. Оно может быть параллельным, в этом случае каждая из лампочек будет работать независимо от других. При последовательном соединении нужно выбирать лампы накаливания с напряжением, которое в сумме составит 220 Вольт.

Начинать сборку нужно от вилки. Это будет началом электрической цепи. Сделать это достаточно просто. Необходимо просто открутить болты на корпусе вилки, а затем подсоединить зачищенные концы провода к контактам вилки. Имеющийся провод нужно разделить на равные части, их количество должно быть равным количеству используемых лампочек, а также нужно оставить дин кусок провода длиной 1.5 метра, к нему крепится вилка.

Следующим этапом будет подсоединение лампочек. Если гирлянда изготавливается из светодиодов, то для их крепежа необходимо использовать паяльник. Ретро гирлянда из лампочек накаливания собирается проще. Провода подсоединяются к контактам патроном, в которые вкручивается лампа.

При изготовлении самодельной гирлянды необходимо особое внимание уделять изоляции контактов. Для этой цели можно использовать специальные клеммы и различные изоляционные материалы

В противном случае возможно короткое замыкание, которое может привести к трагическим последствиям.

Как сделать гирлянду своими руками смотрим в видео:

Как сделать самостоятельно гирлянду из лампочек

Прежде чем приступить к работе, необходимо подобрать нужный инструмент и материалы:

  • провод (не менее шести метров). Подойдет один двухжильный, но вариант двух одножильных предпочтительнее. Если есть возможность, то для создания садовой гирлянды идеально подходит витой шнур (он придаст стильный ретро вид);
  • патроны и лампы к ним (от десяти штук);
  • отвертка, кусачки;
  • вилка;
  • гибкий швейный сантиметр (в отличие от деревянного метра им проще отмерять изогнутый провод).

Собираем гирлянду:

  1. Для основы провод разделяют на равные части (в нашем случае 9 частей по 50 см и одну 1,5м).
  2. Концы провода очищают от изоляции.
  3. Соединяем один из подготовленных проводов с вилкой (начало гирлянды) для этого вилку разбирают, вставляют концы оголенного провода в зажимы и снова собирают.
  4. Патроны подготовляют к работе. Для этого в них снимают верхнюю часть.
  5. По принципу подключения вилки к проводу, последовательно соединяют все патроны. В итоге получается длинная гирлянда из патронов с лампочками.

Статья по теме: Интересные способы хранения велосипеда

Пошаговая инструкция по сборке варианта с лампочками

Гирлянда из ламп собирается не так, как светодиодная, следует разобраться в процессе работы, чтобы сделать все правильно. Так как система работает от напряжения 220 вольт, тут важна надежность и безопасность: следуйте по шагам из таблицы.

Шаг 1. Чтобы придать изделию старинный вид, нужно подготовить витой провод. Для этого надо разделить жилы. Один конец привязать к стене, а второй закрепить на патроне дрели и свернуть, чтобы получились достаточно плотные витки

Не нужно сильно усердствовать, важно не повредить изоляцию. После скручивания стоит размять провод и дать ему полежать хотя бы день, чтобы он принял новую форму.

В патрон шуруповерта можно вставить крюк от анкера, либо согнуть петлю из тугой проволоки.

Шаг 2

После скручивания нужно разметить провод. Для начала оставить конец длиной 1,5 м для вилки питания, со второй стороны можно поставить лампочку или же добавить дополнительную вилку. Разметить расположение патронов, обычно их ставят через 50-60 см. На каждой метке провода раздвигают, чтобы получилось кольцо диаметром 2 см. На каждой из жил оголяют изоляцию на участке 15 мм и с помощью гвоздя формируют петельки.

Сделать кольца можно при помощи отвертки.

Шаг 3. Берется вилка старого образца, разбирается, потом нужно расположить оголенные концы провода длиной 10-15 мм и зажать винтами. Сам кабель в месте фиксации в корпусе должен быть в изоляции, так он будет меньше деформироваться.

Ток в сети 220 В. переменный, значит соблюдать полярность не нужно.

Шаг 4. Патрон разбирается и крепится к оголенным петелькам на проводе с помощью болтиков. Затем его нужно собрать. После установки всех патронов вкручиваются лампочки.

Полярность здесь также не имеет значения.

Шаг 5. Проверяется работа системы, если все нормально – гирлянду можно вешать.

Гирлянда готова, можно приступать к установке.

Из чего состоит елочная гирлянда


Что же из себя представляет гирлянда из светодиодов, хуже она или лучше обычной?

Внешне это почти то же самое изделие, что и раньше — провода, лампочки (светодиодные), блок управления.

Самый главный элемент — это конечно блок управления. Маленькая пластиковая коробочка, на которой указаны всевозможные режимы работы подсветки.

Меняются они простым нажатием кнопки. Сам блок может быть с довольно хорошо защищенным уровнем влаго и пылезащиты IP44.

Что у него внутри? Чтобы его вскрыть, острым кончиком ножа или тонкой отверткой поддеваете защелки снизу и скидываете защитную крышку.

Кстати, иногда она бывает приклеена, а не просто сидеть на защелках.

Первым делом, внутри увидите припаянные к плате провода. Более толстый провод, это как правило сетевой, подающий напряжение 220В.

На плате припаяны:

контроллер, который и создает все световые эффекты

тиристоры, каждый из них идет на отдельный канал гирлянды

резисторы

конденсатор

и диодные мосты


Количество элементов платы, зависит в первую очередь от числа световых каналов гирлянды. В более дорогих моделях может присутствовать предохранитель.

Типы ламп и схемы подключения

Перед монтажом различных видов осветительных приборов желательно ознакомиться с принципом работы и их внутренним устройством, а также с особенностями схемы включения в питающую сеть

Также важно знать, что каждая из разновидностей способна работать длительное время лишь при строгом соблюдении правил эксплуатации

Люминесцентные лампы

Люминесцентные лампы часто устанавливают в служебных помещениях

Помимо традиционных ламп накаливания для освещения служебных и частично бытовых пространств нередко применяются их люминесцентные трубчатые аналоги. Они чаще всего устанавливаются на следующих объектах:

  • в цехах и на конвейерных линиях промышленных производств;
  • в административных зданиях и в различных боксах;
  • в гаражах, торговых залах и подобных им местах общественного пользования.

Значительно реже они используются в домашних условиях – иногда ставят на кухне для организации подсветки рабочей зоны.

Особенностью люминесцентных осветителей является невозможность прямого подключения к сети 220 Вольт, так как для пробоя газового столба требуется высокое напряжение. Для их включения используется особая электронная схема, в состав которой входят такие элементы запуска как дроссель, стартер и высоковольтный конденсатор (в некоторых случаях он не обязателен).

В последние годы неэкономичные и сильно гудящие во время работы дроссельные преобразователи заменяются так называемым «электронным балластом». Порядок его подключения обычно указывается в виде схемы, изображенной на корпусе прибора.

Галогенные источники и светодиодные лампы

При монтаже подвесных потолков традиционно устанавливают галогенные лампы

Осветители первого типа традиционно устанавливаются при монтаже подвесных и натяжных потолков. Они также идеально подходят при необходимости освещения зон с повышенной влажностью, так как выпускаются в нескольких модификациях. Одно из них рассчитано на работу от 12-ти Вольт. Для их получения в районе потолочных перекрытий устанавливается преобразователь, рассчитанный на соответствующее выходное напряжение.

Для светодиодных ламп характерно наличие встроенного драйвера, позволяющего получать нужное напряжение питания (12 или 24 Вольта). Образцы светодиодных осветителей, рассчитанные на работу от 220 Вольт, включаются подобно лампам накаливания. Но в отличие от обычных осветителей включать их в виде последовательной цепочки не рекомендуется.

Важно правильно подбирать тип ламп для определения нужного порядка их подключения. Не допускается соединять в последовательную цепочку энергосберегающие осветители, при монтаже люминесцентных и галогенных светильников руководствуются схемами их включения

При пониженном сетевом напряжении энергосберегающие лампы быстро выходят из строя, а люминесцентные осветители могут совсем не загореться.

Расчет электрической схемы

К примеру, вы используете для подключения пару пальчиковых батареек, которые выдают в электрическую цепь гирлянды 3 В. Для такого напряжения выгодно использовать параллельное соединение светодиодов. К примеру, будет устанавливаться модель потребляющая 0,02 А, при выдаваемом от источника токе в 1 А. Чтобы рассчитать максимально допустимое количество по нагрузке необходимо: 1/0.02 = 50 шт.

Исходя из этого, в гирлянду вы можете установить не более 50 светодиодов, если расстояние между ними сделать по 5 см, то общая длина составит: 50 * 5 = 250 см.

При необходимости сделать большую длину или установить большее количество лампочек, чтобы повысить мощность, необходимо использовать другой блок питания. Для последовательной электрической схемы расчет производится по тому же принципу, только по величине прикладываемого напряжения.

Идея N2. Мигающая гирлянда из светодиодной ленты

Прямое подключение белой светодиодной ленты является малоиспользуемым вариантом гирлянды, так как режим свечения здесь только один. Но с определенным дополнением ее можно существенно модернизировать, изменив режим с обычного свечения лампочки на мигающий. Для этого вам понадобится светодиодная лента, RGB контроллер, пульт к контроллеру, блок питания.

Светодиодную ленту разделите на три участка (они и будут перемигивать с различной последовательностью). Минимальным участком является расстояние между разметками для разреза. Отделение участков произведите по минусовой шине в специально отведенных местах, как показано на рисунке: Рис. 3: вырежьте контактную площадку

ту же процедуру повторите с оставшимися двумя участками. В данном примере каждый участок включает в себя три светодиода

При вырезании контактной площадки важно нарушить электрическое соединение между ножками светодиодов. Рис

4: лента, разделенная на три участка

Возьмите четыре разноцветных провода, зачистьте концы и полудите их оловом. Рис. 5: полудите концы проводов оловом

Нанесите олово на контакты ленты, как показано на рисунке. Рис. 6: нанесите олово на контакты ленты

При помощи паяльника припаяйте к контактам ленты провода. Рис. 7. припаяйте провода к контактам на ленте

Провода от контактных площадок и от края заведите за ленту, дополнительно их можно упорядочить скотчем или пластырем. Рис. 8: упорядочьте провода

Зачистите провода и подключите выводы ленты к RGB контроллеру при помощи клеммника. Рис. 9: подключите ленту к контроллеру

Гирлянда готова, подключите ее к сети через блок питания и можете наслаждаться мигающими огнями. При помощи пульта контроллера вы можете осуществлять переключение гирлянды в разные режимы (мигание, поочередное перемигивание участков и другие варианты).

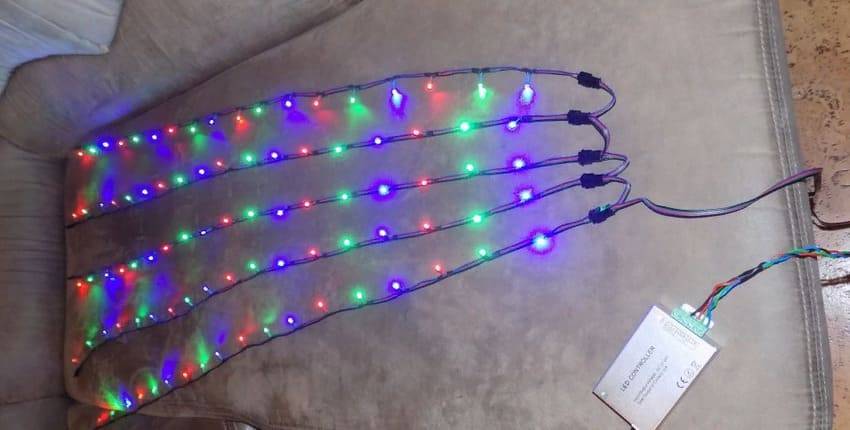

Готовая светодиодная лента с бегущими огнями

Идея N4. Гирлянда из светодиодов

Для этого вам понадобится паяльник, припой, канифоль, светодиоды, соединительные провода (подойдут даже тонкие сетевые провода), вилка или батарейка, блок питания, кнопка или переключатель. В данном примере рассмотрим изготовление гирлянды, работающей от батареек.

  • К контактам в корпусе блока питания под батарейки припаяйте питающие провода.
  • Припаяйте светодиоды к проводам, но обязательно учитывайте, что приложенное к одному светодиоду напряжение не должно превышать его номинального, поэтому при последовательном подключении диодов в цепь питания светодиода обязательно включается резистор. Рисунок 11: подключение светодиода

Сопротивление резистора рассчитывается таким образом, чтобы свести падение напряжения на светодиоде к номинальному.

  • Ту же процедуру повторите с остальными светодиодами.
  • К блоку питания из батареек припаяйте переключатель. Рис. 12: припаяйте переключатель
  • Подключите светодиоды к блоку питания и вставьте батарейки в блок. Если они не держаться, можно примотать батарейку скотчем или зафиксировать резинкой, гирлянда готова.

Готовая гирлянда из светодиодов

Пошаговая инструкция по сборке варианта с лампочками

Гирлянда из ламп собирается не так, как светодиодная, следует разобраться в процессе работы, чтобы сделать все правильно. Так как система работает от напряжения 220 вольт, тут важна надежность и безопасность: следуйте по шагам из таблицы.

Шаг 1. Чтобы придать изделию старинный вид, нужно подготовить витой провод. Для этого надо разделить жилы. Один конец привязать к стене, а второй закрепить на патроне дрели и свернуть, чтобы получились достаточно плотные витки

Не нужно сильно усердствовать, важно не повредить изоляцию. После скручивания стоит размять провод и дать ему полежать хотя бы день, чтобы он принял новую форму.

В патрон шуруповерта можно вставить крюк от анкера, либо согнуть петлю из тугой проволоки.

Шаг 2

После скручивания нужно разметить провод. Для начала оставить конец длиной 1,5 м для вилки питания, со второй стороны можно поставить лампочку или же добавить дополнительную вилку. Разметить расположение патронов, обычно их ставят через 50-60 см. На каждой метке провода раздвигают, чтобы получилось кольцо диаметром 2 см. На каждой из жил оголяют изоляцию на участке 15 мм и с помощью гвоздя формируют петельки.

Сделать кольца можно при помощи отвертки.

Шаг 3. Берется вилка старого образца, разбирается, потом нужно расположить оголенные концы провода длиной 10-15 мм и зажать винтами. Сам кабель в месте фиксации в корпусе должен быть в изоляции, так он будет меньше деформироваться.

Ток в сети 220 В. переменный, значит соблюдать полярность не нужно.

Шаг 4. Патрон разбирается и крепится к оголенным петелькам на проводе с помощью болтиков. Затем его нужно собрать. После установки всех патронов вкручиваются лампочки.

Полярность здесь также не имеет значения.

Шаг 5. Проверяется работа системы, если все нормально – гирлянду можно вешать.

Гирлянда готова, можно приступать к установке.

Для закрепления информации видео: Процесс создания простой ретро гирлянды из ламп накаливания.

Изготовление гирлянды из светодиодов

При последовательно подключенных светодиодах можно создать мерцающую гирлянду. На ее создание уйдет минимум времени, а с задачей сможет справиться практически каждый человек с начальными знаниями электрики. Самое главное в данном случае: четко следовать инструкции.

Для самостоятельной сборки светодиодной гирлянды своими руками вам нужно выполнить действия в следующем порядке:

  1. Определитесь с желаемым расстоянием между соседними источниками (диодами).
  2. Раскрутив провод, маркером любого цвета нанесите соответствующие отметки на те места, где предположительно будут установлены светодиоды. В идеале расстояние между ними должно составлять 200-250 мм.
  3. В тех точках, где были оставлены пометки, удалите с провода изоляцию, создав «голые островки» длиной по 20-30 мм. Действовать нужно аккуратно, чтобы не повредить сам кабель. Это упростит процесс будущего крепления диодов.
  4. На такие участки нужно нанести канифоль с припоем.
  1. К образовавшимся наплывам закрепите светодиоды, соединяя паяльником их ножки с проводом. Учтите, что данный вариант крепления будет менее надежным, поэтому придется воспользоваться усиливающими фиксаторами, которые также закроют оголенные части гирлянды.
  2. Узкий скотч нарежьте на разные кусочки длиной 30-40 мм, затем примените в качестве изоляции для диодов. В результате этих действий каждый светодиод должен быть расположен в «кармашке», крепко удерживающем его на кабеле. Обмотать нужно все источники света на проводе.
  3. Затем нужно обеспечить герметизацию верхней части «кармашка». Для этого сгодится силиконовый герметик, который не просто повышает прочность конструкции, но и совершенствует свечение.
  4. Остается подключить к схеме резистор и блок питания, а затем протестировать работу самодельного оборудования.

Подготовка к созданию светодиодной гирлянды на батарейках

Не менее красиво смотрится светодиодная гирлянда, подключаемая к батарейкам. Кроме того, такое изделие будет максимально безопасным для детей. Данная разновидность иллюминации используется в качестве наружного источника света. При перемещении в воздухе будет оставаться яркий разноцветный шлейф, который дизайнеры часто используют для создания в пространстве разнообразных узоров. Изделие должно быть защищено от ветра, осадков и низкой температуры.

Для производства гирлянды на батарейках вам будут нужны:

  • светодиоды диаметром 10 мм разных цветов с рассеивающим эффектом;
  • магниты диаметром 1,3 и толщиной не более 30 мм;
  • изолента или узкий скотч;
  • литиевая батарейка (например, CR2032 3V);
  • эпоксидный клей.

Процесс изготовления гирлянды на литиевых батарейках

Для создания яркой мерцающей гирлянды потребуется выполнить качественную пайку. Спешить в процессе выполнения работы не стоит. Запаситесь терпением, будьте аккуратны и внимательны, следуйте шагам:

  1. Выполните тестирование светодиодов, чтобы увидеть уровень их свечения. По очереди подключите компоненты к литиевой батарейке (одну, более длинную ножку, соедините с «плюсом», другую короткую – с «минусом»).
  2. Зафиксируйте положение диодов, затем каждый элемент вместе с батарейкой оберните скотчем или изолентой в 2 слоя.
  3. С положительным контактом батарейки совместите магнит, зафиксировав его.
  4. Каждая часть конструкции должна быть установлена на тонкий провод. Проверьте работоспособность изделия!

Идея №2 – Модернизируем старую электрогирлянду

Если Вам просто не нравится то, что светилось на елке в прошлом году, можно оригинально украсить электрическую гирлянду, используя обычные бумажные стаканчики из-под кофе. Сделать красивое новогоднее изделие довольно просто. Для начала подготовьте стаканы, ножницы, клей, скотч и бумагу для скрапбукинга.

После этого разрежьте и разверните один из стаканчиков, который станет шаблоном для вырезания декоративной обертки. Вырезав заготовки, клеим их на стаканы, используя клей либо двухсторонний скотч.

После этого в дне самодельных абажуров вырезаем место для светящихся лампочек и вставляем их туда, закрепив снаружи тоненькой полоской скотча.

Вот и все – электрогирлянда готова! Таким способом можно сделать светодиодную либо обычную гирлянду на новогоднюю елку более нарядной и праздничной!

Схема светодиодной гирлянды

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах — одни лампочки тухнуть, другие загораться и т.д.

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Преимущества и недостатки

Выбор между покупкой готового прибора и самостоятельным изготовлением украшения может оказаться сложным. Для упрощения вопроса выделим основные плюсы и минусы конструкции, созданной своими руками.

Самодельные украшения на базе светодиодных лампочек

Преимущества
можно создать изделие любой нужной длины, чтобы можно было удобно разместить его в доме или на улице
выбор типа источников в зависимости от специфики эксплуатации
разнообразие цвета
экономия, так как набор для сборки обходится дешевле готового варианта.

Недостатки
риск неправильной сборки, приводящей к неработоспособности изделия или быстрому выходу из строя;
необходимость иметь базовые навыки работы с электрическими цепями (в ряде случаев также нужен опыт пайки).

Интересный мастер-класс

Для украшения можно сделать красивую гирлянду для дома. На фото можно видеть красочный декор. Праздничную разноцветную радугу нужно делать из бумаги. Это замечательное украшение для любой вечеринки. Радужная гирлянда подойдет для тематической и художественной вечеринки.

Для изготовления понадобится бумага разных цветов, ножницы и лента.

Мастер класс состоит из следующих шагов.

Шаг 1

Цветную бумагу следует разрезать на квадраты. Это не обязательно должен быть картон.

Шаг 2

Подготовленные квадраты следует сложить гармошкой, как показано на фото. Не обязательно соблюдать четкие пропорции.

Шаг 3

Затем сложенные элементы следует сложить пополам, как показано на фото. При этом получится веер.

Шаг 4

С помощью ленты нужно соединить серединки.

Шаг 5

Затем нужно сложить вееры рядом, чтобы создать разноцветную радугу. Один элемент кладется сверху, а другой снизу. Затем следует сформировать гирлянду. Крепление выполняется с помощью степлера или с применением горячего клея.

После приклеивания гирлянда готова, ее можно повесить на стену.

Идея №2 – Модернизируем старую электрогирлянду

Если Вам просто не нравится то, что светилось на елке в прошлом году, можно оригинально украсить электрическую гирлянду, используя обычные бумажные стаканчики из-под кофе. Сделать красивое новогоднее изделие довольно просто. Для начала подготовьте стаканы, ножницы, клей, скотч и бумагу для скрапбукинга.

После этого разрежьте и разверните один из стаканчиков, который станет шаблоном для вырезания декоративной обертки. Вырезав заготовки по лекалу, клеим их на стаканы, используя клей либо двухсторонний скотч.

После этого в дне самодельных абажуров вырезаем место для светящихся лампочек и вставляем их туда, закрепив снаружи тоненькой полоской скотча.

Вот и все – электрогирлянда готова! Таким способом можно здорово модернизировать обычную светодиодную гирлянду на новогоднюю елку и сделать ее более нарядной и праздничной! Однако обратите внимание, что гирлянду на лампах накаливания так переделывать не рекомендуется из-за сильного нагрева, который может привести к возгоранию

Типовые часто задаваемые вопросы от читателей

На китайской гирлянде перестали работать два из четырех каналов. Лампочки прозвонил, все в норме. Я так понял, неисправность в самой плате управления. Есть способ самостоятельно отремонтировать ее или нужно покупать новую гирлянду? Все, что сделали китайцы, теоретически, можно отремонтировать. Скорее всего, схема платы управления гирляндой у Вас похожа на ту, что приведена на рисунке. Поскольку работают две линии из четырех, велика вероятность, что вышли из строя два управляющих тиристора (VS1-VS4). Все, что Вам необходимо сделать – это проверить тиристоры и заменить выгоревшие. О том, как осуществляется диагностика тиристоров, можно прочитать в статье:

режим мигания

Смотреть что такое «режим мигания» в других словарях:

  • режим мигания, начинающегося с включенного состояния — Тематики автоматизация, основные понятия EN on flasher mode … Справочник технического переводчика

  • режим мигания, начинающегося с отключенного состояния — режим мигания, начинающегося с отлюченного состояния Тематики автоматизация, основные понятия EN off flasher mode … Справочник технического переводчика

  • Батарейные фонари СССР — Эту статью следует викифицировать. Пожалуйста, оформите её согласно правилам оформления статей … Википедия

  • Текстовый видеорежим — Norton Commander работал в текстовом режиме. Текстовый видеорежим режим компьютерного видеоадаптера, в котором экран представлен в виде решётки знакомест (а не пикс … Википедия

  • Видеокарта — семейства GeForce 4, с радиатором и вентилятором Видеокарта (также видеоадаптер, графический адаптер, графическая плата, графическая карта, графический ускоритель) … Википедия

  • Škoda Yeti — Skoda Yeti … Википедия

  • Ту-22М — Не следует путать с Ту 22. Ту 22М … Википедия

  • Люминесцентная лампа — Различные виды люминесцентных ламп Люминесцентная лампа газоразрядный источник … Википедия

  • ГОСТ Р МЭК 60204-1-2007: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования — Терминология ГОСТ Р МЭК 60204 1 2007: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования оригинал документа: TN систем питания Испытания по методу 1 в соответствии с 18.2.2 могут быть проведены для каждой цепи… … Словарь-справочник терминов нормативно-технической документации

  • Дневной свет — Различные виды люминесцентных ламп Люминесцентная лампа газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не… … Википедия

  • Лампа дневного света — Различные виды люминесцентных ламп Люминесцентная лампа газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не… … Википедия

Идея N1. Простейшая гирлянда своими руками

Наиболее простым вариантом гирлянды является подсветка из светодиодных лент. Они подходят как в качестве новогодних украшений, так и для выделения контура витрины, элементов интерьера. Их преимущество заключается в гибкой конструкции, поэтому ничего паять вам уже не нужно, достаточно приклеить их к несущей поверхности или конструкции. Но перемещать ее, как классический вариант, не получится.

Самые простые модели на 220 В – для них нужно припаять электрическую вилку и установить в нужное место. Чаще всего их используют для наружной установки.

Для освещения елочных украшений внутри помещения используют светодиодные ленты на 12 В. Это более безопасные модели, но для их подключения обязательно используется блок питания.

Значительно сложнее изготовить гирлянду из RGB ленты, так как при ее подключении необходимо использовать большое количество механизмов.

Процесс будет включать в себя такие действия:

  • Рассчитайте общую длину гирлянды, так как величина ленты не может превышать 5м. Все что выше 5м должно подключаться от отдельной системы питания.
  • Установите блок питания – он необходим для понижения напряжения до 12В.
  • Подключите к блоку питания контроллер для RGB ленты – это устройство позволит выбирать цвет свечения и режим работы.
  • При длине более 5м установите усилитель на следующую ленту или подведите питание от другого комплекта блок питания / контроллер.
  • Закрепите RGB ленту на поверхности и подключите к контроллеру.

Более детально с принципами подключения RGB ленты вы можете ознакомиться в соответствующей статье —

Идея N4. Гирлянда из светодиодов

Для этого вам понадобится паяльник, припой, канифоль, светодиоды, соединительные провода (подойдут даже тонкие сетевые провода), вилка или батарейка, блок питания, кнопка или переключатель. В данном примере рассмотрим изготовление гирлянды, работающей от батареек.

  • К контактам в корпусе блока питания под батарейки припаяйте питающие провода.
  • Припаяйте светодиоды к проводам, но обязательно учитывайте, что приложенное к одному светодиоду напряжение не должно превышать его номинального, поэтому при последовательном подключении диодов в цепь питания светодиода обязательно включается резистор. Рисунок 11: подключение светодиода

Сопротивление резистора рассчитывается таким образом, чтобы свести падение напряжения на светодиоде к номинальному.

  • Ту же процедуру повторите с остальными светодиодами.
  • К блоку питания из батареек припаяйте переключатель. Рис. 12: припаяйте переключатель
  • Подключите светодиоды к блоку питания и вставьте батарейки в блок. Если они не держаться, можно примотать батарейку скотчем или зафиксировать резинкой, гирлянда готова.

Готовая гирлянда из светодиодов

Схема светодиодной гирлянды

Сетевое переменное напряжение через резисторы и диодный мост, уже в выпрямленном виде и сглаженное через конденсатор, подается на питающий контроллер.

При этом данное напряжение поступает через кнопку, разомкнутую в нормальном состоянии. Когда вы ее замыкаете, происходит переключение режимов контроллера.

Контроллер в свою очередь управляет тиристорами. Их число зависит от количества каналов подсветки. И уже после тиристоров выходное питание идет непосредственно на светодиоды в гирлянде.

Чем больше таких выходов, тем разнообразнее цветовых расцветок может иметь изделие. Если их всего два, это означает, что только две части (или половинки) гирлянды будут работать в различных режимах — одни лампочки тухнуть, другие загораться и т.д.

Фактически эти две линейки диодов будут подключены по двум каналам последовательно. Соединяться они будут между собой в конечной точке — последнем светодиоде.

Если вас по какой-то причине раздражает мигание гирлянды и вы захотите, чтобы она ровно светилась только одним цветом, достаточно на обратной стороне платы, с помощью пайки закоротить катод и анод тиристора.

Чем более дорогая гирлянда у вас в распоряжении, тем больше отходящих каналов и проводков будут уходить от платы управления.

При этом, если проследить по дорожкам платы, один из выводов сетевого напряжения, всегда подается напрямую на конечный светодиод гирлянды, минуя все элементы схемы.

Что мы получим в итоге

Гирлянда, которую мы будем делать, состоит из адресных светодиодов. От обычных данные диоды отличаются наличием логического контакта, через который осуществляется управление цветом и яркостью свечения.

Соответственно, для управления такой гирляндой нужны “мозги”. Плата управления будет несколько раз в секунду отправлять разные сигналы на каждый диод, что позволит получить красивые динамические эффекты и анимацию.

Если обычная гирлянда просто включает диоды по расписанию или может максимум выдавать эффект снегопада, то у нас получится сделать бегущую строку с текстом и более 20 эффектов. Каждый режим свечения будет настраиваемым с возможностью менять большинство параметров.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
