Светильники для бассейнов: подсветка,освещение басейнов

Требования и нормы

Декоративное и функциональное освещение необходимо заранее продумать уже на стадии проектирования. Это облегчит монтажные работы и повысит безопасность при использовании бассейна.

Вода – это отличный проводник электрического тока, поэтому напряжение сети 220 В не применяется в подводном освещении.

Значение уровня горизонтальной освещенности нормировано сводом правил (СП 52.13330.2016 приложение Л таблица Л.1 п.89, 35):

крытый бассейн в спортивных и оздоровительных центрах – 300 лк;
бассейны в саунах/банях – 100 лк.

Значение неравномерности светового потока (мерцание) в обоих случаях составляет не менее 80%.

Нижеуказанные требования безопасности распространяются на все виды бассейнов:

напряжение питания для подводного освещения – 12 В;
степень защиты от влажности для подводного светильника составляет IP68, для надводного светильника – IP67;
высокая степень защиты (герметизация и гидроизоляция) электропроводки, особенно в местах соединения;
осветительные приборы и идущая к ней электропроводка должны располагаться в местах легкого доступа к ним (замена лампы, ремонтные работы);

Что нужно учитывать

Установка светильников должна производиться таким образом, чтобы:

отсутствовали ослепляющие блики на поверхности воды;
световой поток распространялся на всю водную поверхность;
обязательно освещалась чаша бассейна: дно, стены и выступы на них, места установки специального оборудования (слив и подача воды, очистительные сооружения), места входа/выхода.

Подсветка led лентой без погружения в воду бассейна

Если вы только на стадии сборки своего бассейна и у вас каркасник, то можно применить более “безопасный” метод освещения.

При этом ваша светодиодная лента, даже не окажется в воде. Дело в том, что чашковый пакет у каркасников немного просвечивается и этим можно воспользоваться.

Достаточно на стадии сборки приклеить светодиодную ленту между металлической стенкой и чашковым пакетом.

Все кабели питания закапываются в землю и отводятся подальше в отдельный щиток.

После наполнения водой, чашковый пакет плотно прижимает подсветку к стенке. Можно выбрать светодиоды помощнее, чтобы лучше просвечивались.

Результат предвосхитит все ожидания.

И самое главное, все будет абсолютно безопасно и в бассейне ничего не будет мешаться.

Заказать не плохую водонепроницаемую светодиодную ленту с IP68 можно отсюда.

Особенности и варианты освещения водоемов

Внешнее освещение бассейна предполагает установку светильников на конструктивных элементах, прилегающих к водоему, например, ажурных навесах. Как правило, используются специальные светильники для ландшафтного освещения, о которых можно прочесть тут. Обычно в качестве такого освещения применяют галогенные лампы, дающие приглушенный свет. Также могут монтироваться точечные светильники для бассейнов светодиодные, дизайнерские электроприборы, настенные светильники.

Внешнее и внутреннее освещение бассейна

Светильники для бассейнов потолочные и настенные обязательно изготавливают только из сверхпрочного материала, способного удерживать удары, обработанного металла, а также заклеенного стекла.

Внутреннее освещение обеспечивает подсветку чаши бассейна. Для этого обычно используют оптико-волоконные системы, светодиоды, галогенные прожекторы.

Такие светильники могут быть:

плавающие;
встраиваемые;
пристраиваемые;
навесные.

Последние три вида относятся к подводным светильникам для бассейнов. Встраиваемые изделия монтируются на дно и стены водоема. При их горении получаются четко очерченные пятна света. Чтобы добиться рассеянного свечения применяют последние два варианта крепления. Первые крепятся поверх бортиков, поэтому они не нарушают у водоема гидроизоляцию. Корпуса светильников изготавливают из нержавейки или пластика, источниками света часто становятся светодиоды. Это вызвано тем, что они отличаются максимальной экономичностью и завидной долговечностью, не греются и излучают ультрафиолет.

Встраиваемые подводные светодиодные светильники

Кроме общей подсветки существуют специфические ее виды:

Локальная подсветка– прием, позволяющий делать акцент светом на определенные точки и зоны бассейна. Так часто подсвечиваются лестница.
Контурное освещениевыполняют обычно только при нестандартной форме водоема. При этом декоративная функция состоит в эффектном подчеркивании его контура, а практическая – существенная помощь в пространственном ориентировании, а также отделении водного пространства от суши. Светильники при этом укрепляют в бортики бассейна.

Требования и нормы

В виду того, что осветительное оборудование питается от электрической сети, а вода, используемая для наполнения бассейна, является проводником электрического тока, их совместное применение обуславливает ряд опасных факторов для человека.

Чтобы обезопасить всеми любимую процедуру купания, освещение в искусственных водоемах должно соответствовать следующим требованиям:

В виду того, что поражение человека напряжением в 220В может привести к летальному исходу, для питания осветительных приборов в бассейне следует использовать безопасное напряжение в 12В.
Любые светильники, располагающиеся под водой или в непосредственной близи к ней должны иметь соответствующую степень защиты – IP68. Если они устанавливаются над водой или будут использоваться дополнительные средства герметизации, индекс защиты может составлять IP67. Последняя цифра в маркировке указывает показатель влагозащищенности, чем он больше, тем лучше защита корпуса от жидкости.
В случае погружения приборов освещения в воду вся проводка должна оснащаться качественной электрической изоляцией и гидроизоляцией. Особенно в точках электрических соединений и контактов.
Способ установки должен предусматривать возможность быстрого доступа к приборам в дальнейшем, чтобы можно было заменить лампочку или патрон в случае поломки.
Световой поток от прибора освещения в стационарных бассейнах должен иметь рассеянный характер, чтобы планомерно освещалась вся водная гладь и дно чаши.
На поверхности воды в бассейне не должны образовываться блики, слепящие купающихся.
Место входа/выхода из бассейна должно хорошо освещаться, чтобы обеспечивалась достаточная видимость для безопасного перемещения.

Помимо этого СНиП II-4-79 «Естественное и искусственное освещение» регламентирует следующие показатели для подсветки водных объектов.

Бассейн построен компанией ALLPOOLS

Таблица: зависимость параметров освещения от назначения бассейна

Объект	Горизонтальная освещенность, лк	Объединенный показатель дискомфорта UGR, не более	Коэффициент пульсации (эффект мерцания)
Физкультурно-оздоровительные бассейны	100-150, на уровне воды	24	20%
Бассейны в банях, саунах, частные	100, на уровне пола	—	Не нормируется
Душевые комнаты	75, на уровне пола	—	Не нормируется

Несоблюдение вышеперечисленных параметров может вызвать ухудшение самочувствия у посетителей развлекательных или плавательных бассейнов, что в дальнейшем может привести к плачевным последствиям. Для обеспечения достаточной и комфортной видимости используются различные виды освещения или комбинации из нескольких сразу.

Преимущества светодиодных светильников для бассейна

Установка светодиодов для освещения бассейна дает различные преимущества. Мы обсуждали некоторые из них ранее, но давайте подробно рассмотрим их.

1- Эффективность

Одним из ключевых преимуществ использования светодиодных светильников является их энергопотребление. И вы должны установить энергосберегающие решения в бассейне, потому что вы будете использовать их всю ночь

Однако, даже если вы не всегда используете эти источники света, вы всегда должны обращать внимание на потребление энергии. Освещение бассейна потребует много света; если они не являются энергоэффективными, вы можете избежать значительного увеличения счетов за электроэнергию

Для сравнения: светодиодам требуется около 40 Вт, чтобы обеспечить свет, эквивалентный лампе накаливания, потребляющей 300–500 Вт.

2- долговечность

Хотя менять освещение в бассейне несложно, вам все равно не захочется делать это часто. Вы также хотели бы не обременять свой карман ненужными расходами. Использование светодиодов поможет вам избежать всех неприятностей. Возможно, вам придется заплатить более высокую стоимость вперед. Тем не менее, точка безубыточности скоро наступит из-за его долговечности и энергоэффективности. Обычно светодиоды служат около 50,000 XNUMX часов. Но некоторые варианты могут обеспечить долговечность до десяти лет.

Одним словом, как только вы установили светодиоды в бассейне, вам не нужно беспокоиться о замене в течение как минимум полувека. Кроме того, вам не придется сливать воду из бассейна, чтобы установить новые светильники.

3- Меньше тепловыделения

Как обсуждалось ранее, самым большим недостатком использования галогенных ламп является их тепловыделение. Если вы будете держать эти лампы включенными достаточно долго, вода станет непригодной для купания во влажных условиях. К счастью, со светодиодами такой проблемы нет. Вы можете не прикасаться к лампочке со светодиодами.

4- лучшее качество

Светодиоды не только энергоэффективны; они также обеспечивают гораздо лучшее качество света. Вы не будете испытывать никакого мерцания, характерного для галогенных ламп. Кроме того, в отличие от ламп накаливания, светодиоды включаются намного быстрее. Все, что вам нужно сделать, это переключить кнопку, чтобы осветить весь бассейн.

5- Разнообразие

Спрос на светодиоды высок, что вынуждает производителей разрабатывать различные модели. Вы можете найти светодиоды всех форм, размеров и цветов. Есть даже вариант для интеллектуальных светодиодов, которыми можно управлять через смартфон. Одним касанием смартфона вы можете изменить цветовую температуру, характер мигания и яркость светодиодов. Некоторые из этих огней могут даже попеременно светиться разными цветами, создавая дружелюбную атмосферу на вечеринках у бассейна.

Освещение плавательного бассейна

Виды бассейнов

Прежде всего, давайте разберемся с видами бассейнов, существующими на данный момент. Их достаточно много и далеко не для всех из них можно создать качественное освещение.

Надувной бассейн	В первую очередь это касается надувных и сборных бассейнов. Такие конструкции позволяют за очень короткое время обзавестись вполне комфортным резервуаром, но они не приемлют никакого вмешательства в конструкцию. Поэтому освещение таких бассейнов может быть выполнено только за счет плавающих светильников и внешнего освещения.
Готовые бассейны из полипропилена	Это же касается и готовых бассейнов из полипропилена или стеклопластика. Такие конструкции не приемлют вмешательства в их конструкцию. Нет, некоторые умельцы могут похвастаться установкой в таких конструкциях накладных светильников. Но в большинстве случаев это приводит к их протеканию и ускоренному старению.
Стационарный бассейн из полипропилена	А вот стационарные бассейны из полипропилена уже можно оборудовать подводным освещением практически любой сложности. Главным отличие такого бассейна от своего готового собрата является то, что изготавливается он на месте. При этом предварительно необходимо вырыть котлован и заложить бетонную основу, в которой затем и будет создана полипропиленовая ванна.
Бассейн из пленки ПВХ	Похожим образом создаются стационарные бассейны и из пленки ПВХ. В этом случае так же имеется готовая бетонная форма, которую укрывают ПВХ пленкой. Пленку между собой и стенками бассейна плотно сваривают, что придает конструкции герметичность и надежность. А вот светильники, в этом случае следует применять специальные, предназначенные для установки в бассейнах из ПВХ пленки.
Стационарный бассейн с облицовкой из плитки	Но конечно самым большим выбором систем освещения может похвастаться стационарный бассейн с облицовкой из плитки. Для него можно создать систему освещения любой сложности и даже в процессе эксплуатации можно добавить или убрать некоторые элементы освещения. Не скажу, что это можно сделать своими руками, но это возможно в отличие от других вариантов.

Правила установки светильников

Верхние фонари размещают за пределами зеркала воды, чтобы не было бликов. Приборы с прямым и концентрированным светом отклоняют от вертикали на угол не более 60 градусов. Над водой допускается устанавливать только фонари с отражающими элементами.

Вокруг чаши или вдоль ее длинных сторон светильники размещают на одной линии и на одинаковом расстоянии один от другого. Если их установить с неравномерным шагом, оформление потеряет привлекательность.

Размещение фонарей на противоположных стенках на одной линии является нерациональным. Правильно устанавливать их в шахматном порядке, тогда то же число светильников покроет большую площадь.

Схема освещения для бассейнов

Ну а теперь поговорим о схеме питания освещения бассейна. От этого очень многое зависит в плане безопасности. Поэтому допускать ошибки в этом вопросе нельзя.

Электромагнитный трансформатор 220/12В

Питание всех светильников, установленных в зоне бассейна, должно осуществляться от сети 12В. Значит, нам потребуется трансформатор 220/12В. Его мы установим в месте не подверженном затоплению и попаданию влаги.

На фото электронный трансформатор 220/12В

Трансформаторы 220/12В могут быть электронными или электромагнитные. В принципе нам подойдет любой из них. Только в современных условиях более легкий и удобный электронный найти значительно легче.
Дальше инструкция требует от нас установки выключателя. Он будет располагаться в удобном для нас месте, удаленном от самого бассейна. Поэтому можно выбрать обычный клавишный выключатель. Исключением будет только установка его вне помещения. В этом случае нам потребуется выключатель для наружной установки.

Выключатель наружной установки

Ну, и для питания сети освещения бассейна нам потребуется автоматический выключатель. К нему может быть подключено несколько трансформаторов. Его номинальный ток, выбираем исходя из суммарной мощности всех подключенных трансформаторов.

Схема подключения трансформатора 220/12В

В итоге у нас получается схема – автомат, выключатель, трансформатор, светильники. Все очень просто и надежно.

Требования к оборудованию

Монтаж оборудования для освещения бассейнов разумно поручить профессионалам, так как помимо установки подобным системам потребуется профилактическое обслуживание, а так же позволит гарантировать безопасность пользования водоёмом всех гостей загородного владения, независимо от возраста.

Кроме того, для оснащения водоёма светом необходимо применять особое оборудование и учитывать:

нормы сечения и качество изоляции проводов;
параметры напряжения электрического тока для работы осветительных приборов вводной среде;
наличие специальной маркировки, применяемых источников света.

Так, подсветка для бассейнов предполагает использование светильников маркированных IP – International Protection с цифровым значением 68, где 6 – гарантирует полную водонепроницаемость оборудования, а 8 – позволяет использовать прибор в водной среде без ограничений по времени.

Возможность использования для освещения водоёмов осветительных приборов различного принципа действия не позволяет использовать для данных целей напряжение в 220 В, потому, в осветительные схемы освещения бассейнов включают трансформаторы, которые способны преобразовывать данный параметр до нужной величины.

Так, для бассейна, где предполагается использовать галогенные светильники, принято применять преобразователи двух типов:

300 Вт / 12 В;
600 Вт / 12 В.

Влагозащищённый трансформатор для бассейна, специально разработанный для внешнего применения, герметичность корпуса которого обеспечена специальным пластиком, а возможность справляться с перепадами напряжения в сети позволяет применять устройства для оборудования освещения в бассейнах на загородных участках, позволит создать превосходный дизайн водоёмов и послужит безопасности их использования.

Варианты освещения бассейна

Приборы располагают и запитывают разными способами. В зависимости от этого различают следующие виды освещения.

Верхнее

Фонари, расположенные выше уровня земли, предназначены для освещения бассейна и прилегающей территории. Если сооружение находится в помещении или под навесом, применяют потолочные приборы.

При отсутствии над чашей несущих конструкций закрепляют на близко расположенных постройках настенные бра либо располагают мачты с прожекторами.

Наиболее комфортной для купающихся является система отраженного света. Специальные элементы в конструкции приборов перенаправляют 80% излучения в верхнюю полусферу. Над зеркалом воды такие фонари размещают на специальных мостках.

Освещение чаши

Приборы располагают на стенках выше уровня воды по всему периметру или на длинных сторонах. Светильники рассеивают излучение и имеют приглушенную яркость. В противном случае они будут слепить купающихся.

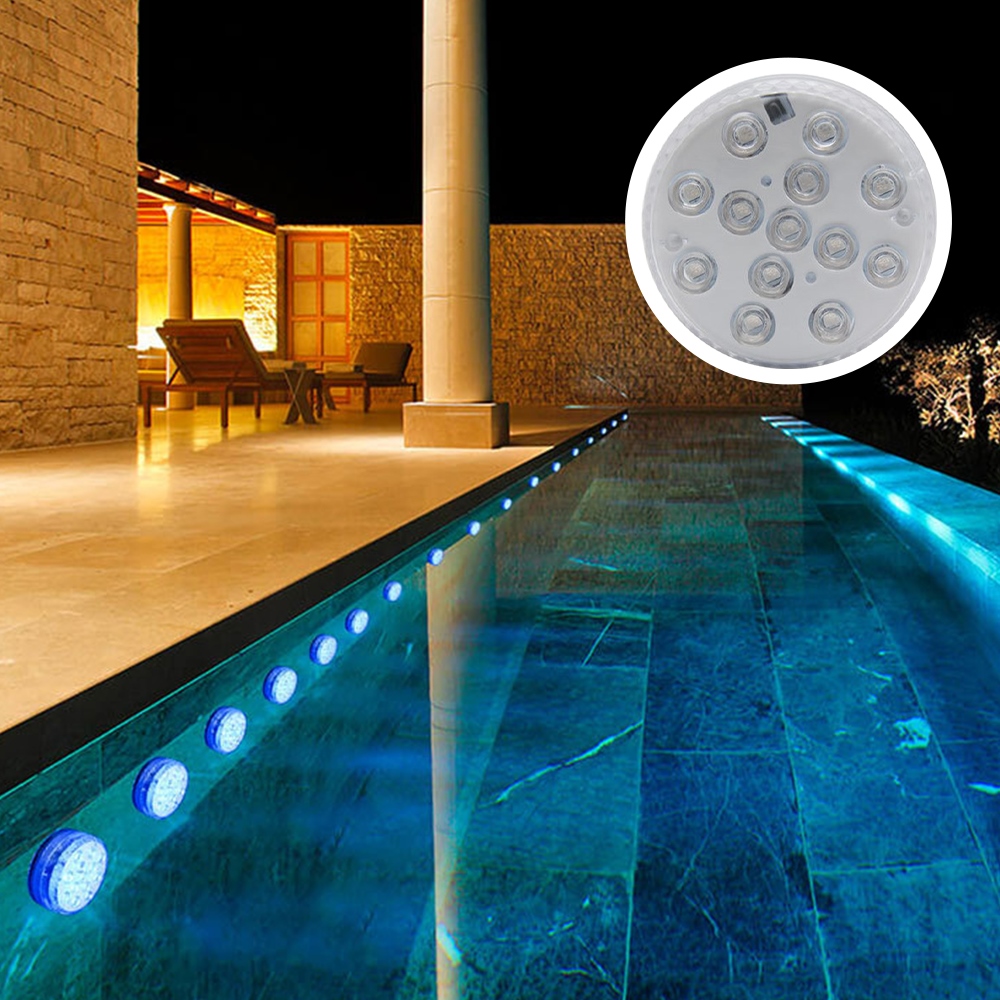

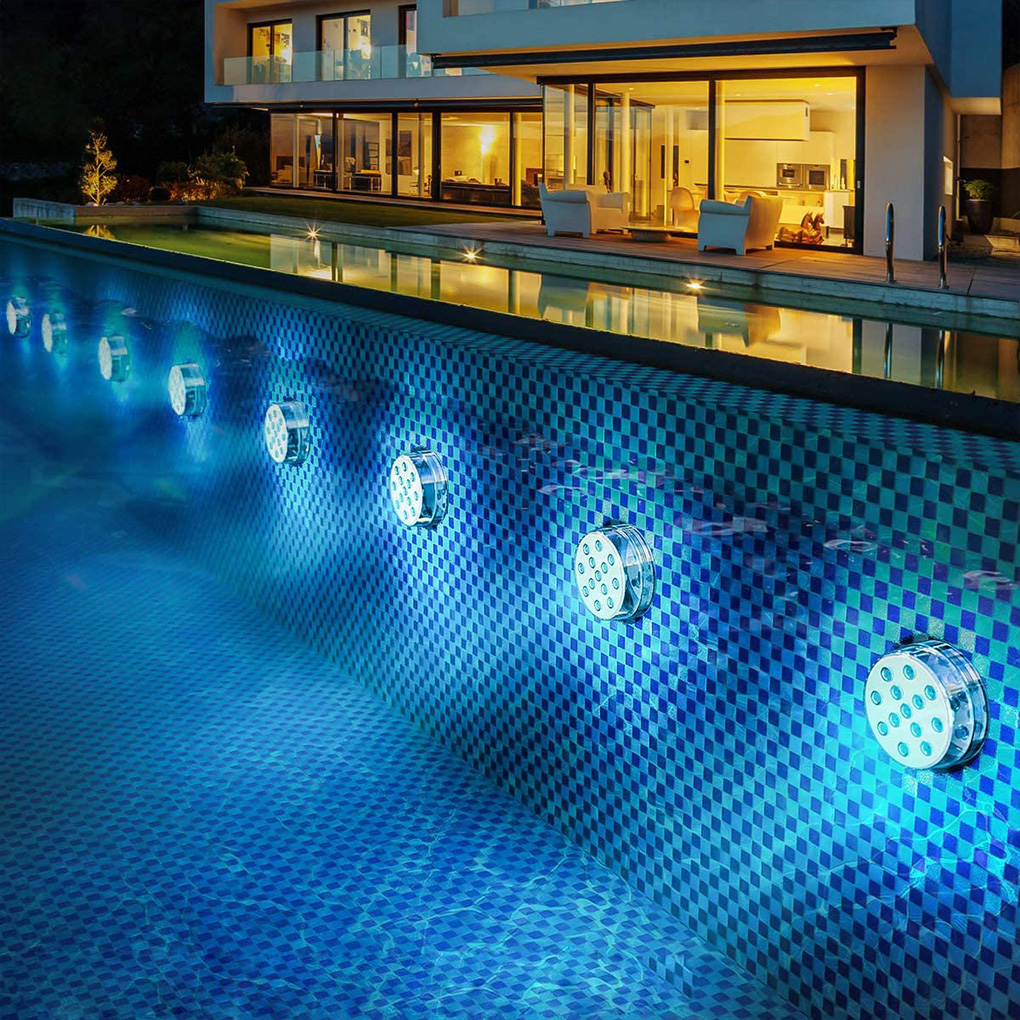

Подводные светильники

Максимальный декоративный эффект достигается при размещении нескольких фонарей на глубине. Они подчеркивают объем сооружения, а при наблюдении со стороны создают эффект сияния воды.

Для таких целей выпускаются специальные приборы освещения.

Им присущи следующие особенности:

водонепроницаемое исполнение;
применение ударопрочного и безопасного стекла;
использование коррозионно-стойких материалов – нержавеющей стали или пластмассы.

Плавающие

Представляют собой автономные устройства в виде шара. Источником питания для лампы служит встроенный аккумулятор.

В зависимости от конструкции модели, его заряжают одним из 2 способов:

вручную от сети;
автоматически посредством солнечной батареи.

Светильники обладают положительной плавучестью, необходимость в применении поддерживающих приспособлений отсутствует.

В основном их применяют в сооружениях, где монтаж стационарной подсветки невозможен или затруднен:

в надувных и каркасных бассейнах;
в прудах.

Оптоволоконные

Система состоит из следующих компонентов:

проектора;
пучка нитей из светопроводящего полимера (кабеля);
контроллера.

Принцип действия основан на способности оптоволокна транслировать фотоны. При облучении одного конца нити проектором второй светится, независимо от ее длины. Траектория кабеля тоже значения не имеет, его даже можно свернуть кольцами. Сама нить света не излучает, горит только ее торец. В результате наблюдатель видит множество сияющих точек. Они вспыхивают, гаснут и меняют цвет в зависимости от того, какие команды посылает проектору контроллер.

Преимущества оптоволоконных светильников:

Яркие визуальные эффекты. Светящиеся точки располагают в виде скопления звезд, Млечного пути или лунной дорожки. Также из них можно выкладывать картины.
Безопасность. Электрическое оборудование расположено на удалении от бассейна, оптоволокно ток не проводит.
Долговечность. Срок службы светопровода составляет 50 лет.

Недостатком является высокая стоимость.

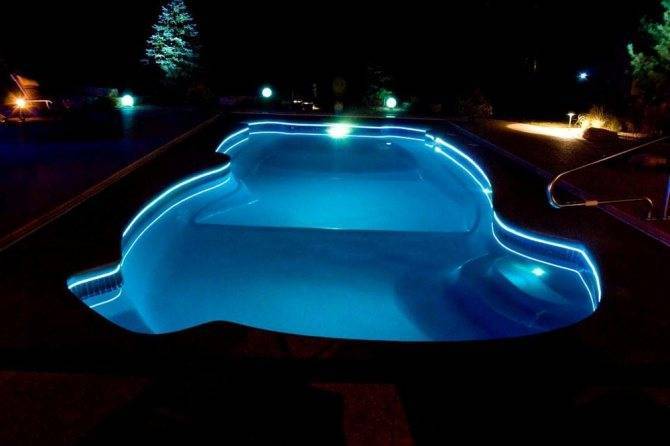

Контурные

Светильники очерчивают чашу, подчеркивая ее форму. Одновременно они зонируют территорию. Чаще всего так оформляют бассейны нестандартной конфигурации.

Светящаяся линия может быть сплошной или пунктирной. Первый вариант набирают оптоволокном или LED-лентами, второй – точечными фонарями.

Локальное освещение

Предназначено для 1 элемента или небольшой зоны. К этому типу относится подсветка декоративного водопада, расставленных вокруг чаши колонн, амфор или экзотических растений в кадках и т.д.

Требования безопасности для освещения бассейнов

Как известно, контакт воды с электричеством несет в себе большую угрозу для человека, особенно если говорить о бассейнах с подсветкой. Именно поэтому к монтажу и выбору подводной иллюминации надо подходить ответственно и в высшей степени профессионально.

Для освещения гидросооружений выбирайте светильники, работающие от безопасного напряжения в 12 В. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ использовать при прямом контакте воды и подсветки технику, питаемую от стандартной сети 220 В! Выбранные источники света должны отвечать требованиям высокой степени герметичности и влагостойкости, а также иметь высокие показатели ударопрочности. Все технические параметры светильников указаны в паспортах, приложенных к электрооборудованию

При выборе светильников для бассейна особое внимание уделите IP характеристикам прибора. IP расшифровывается как Index of Protection (индекс защиты)

Показатель защиты в нашем случае не должен быть ниже 68. Первое значение «6» отвечает за пыле- и ударостойкость прибора, где 6 — достаточный уровень для использования подсветки в бассейне. Цифра «8» говорит нам о достаточной влагоустойчивости прибора, что позволяет его использовать в условиях 100% влажности. Зоной риска любого электрооборудования является проводка, а именно место стыка проводов с самим прибором. Поэтому призываем внимательно отнестись к герметизации данного участка. При монтаже освещения предусмотрите свободный доступ к оборудованию, чтобы при малейших неполадках решить проблему в кратчайшие сроки. С этой целью вокруг бассейна создают траншею и все приборы устанавливают на ее внутренние стенки. Обратите внимание: не монтируйте подсветку на дне чаши, чтобы каждый раз не спускать воду полностью для ремонтных работ. Вполне достаточно установки светильников на стенках бассейна на небольшой глубине. Освещение лестницы, контуров бассейна и архитектурных объектов (фонтанов, водопадов, башенок, скульптур и т. д.) должно быть достаточным для свободной визуализации всей зоны в темное время.

Освещение бассейнов различными светильниками
