Классификация и инструкция по установке диммера для галогенных ламп

Тиристорная схема

Тиристорная схема диммера на 220 вольт приведена на рисунке ниже.

Тиристоры обозначены литерами V1 и V2

Обратите внимание, что они включены встречно, поскольку каждый пропускает часть полуволны синусоиды одного знака. Напряжения отпирания динисторов V3 и V4 регулируется рассеивающим энергию реостатом R5. Схема имеет две времязадающие цепочки: V3–C1 и V3–C2

В зависимости от уровня отпирающего напряжения на переменном резисторе R5 изменяется время зарядки конденсаторов, при разряде которых открываются ключи V1 и V2. Этим и определяется фаза пропускания синусоиды. Тиристоры можно найти в силовых схемах старых бытовых приборов – телевизоров или пылесосов

Схема имеет две времязадающие цепочки: V3–C1 и V3–C2. В зависимости от уровня отпирающего напряжения на переменном резисторе R5 изменяется время зарядки конденсаторов, при разряде которых открываются ключи V1 и V2. Этим и определяется фаза пропускания синусоиды. Тиристоры можно найти в силовых схемах старых бытовых приборов – телевизоров или пылесосов.

Подключение и эксплуатация диммера: что должен знать каждый?

Подготовка к установке диммера

Перед установкой светорегулирующего диммера для галогенных ламп необходимо выполнить несколько подготовительных работ.

1. Проверка совместимости

Перед покупкой диммера убедитесь, что выбранный вами диммер совместим с вашими галогенными лампами

Некоторые диммеры могут быть предназначены только для определенных разновидностей ламп, поэтому важно убедиться, что они совместимы

2. Полное отключение электропитания

Перед началом работ по установке диммера необходимо полностью отключить электропитание. Это можно сделать, отключив соответствующую электрическую линию в электрощитке.

3. Монтаж диммера

Установите диммер на выбранное место, следуя инструкции производителя. Обычно диммеры поставляются с комплектом крепежных элементов, которые позволяют легко закрепить их на стене.

4. Подключение проводов

Подключите провода диммера к электрической системе. Обычно диммеры имеют отдельные клеммы для подключения фазного провода, нулевого провода и проводов, идущих к лампам.

5. Проверка работоспособности

После завершения подключения проводов, включите электропитание и проверьте работоспособность диммера. Включите и выключите свет с помощью диммера и убедитесь, что он нормально регулирует яркость света.

6. Завершающие шаги

Закрепите диммер на месте, закройте электрощиток и убедитесь, что все провода надежно закреплены и изолированы. Проверьте, что диммер работает безопасно и правильно регулирует яркость света.

После завершения всех этих шагов, вы успешно установили диммер для галогенных ламп и можете наслаждаться регулировкой света по вашему усмотрению.

Диммер — схема подключения

Увидев диммер, вопрос, как его подключить и какая нужна схема, отпадает. Он не отличается от простого выключателя по размерам. Устанавливается диммер так же как и выключатель в монтажную коробку. Диммер крепится в монтажной коробке при помощи специальных лапок. Регулятор подключается, как и выключатель в разрыв осветительной цепи. Полярность при подключении обязательно должна быть соблюдена.

Можно ли установить диммер вместо выключателя? Да. И это несложно. Сначала выключатель демонтируется. Для осуществления этой операции необходимо отключить в сети напряжение, а затем убедиться что оно отсутствует при помощи индикатора. Далее, рамка от выключателя снимается, и отвёрткой отвинчиваются винты лапок монтажных. Из коробки извлекается выключатель и отсоединяется от проводов, для этого нужно ослабить на клеммах винты. После этих манипуляций можно начинать устанавливать диммер. Все операции, которые были перечисленны выше необходимо выполнить в обратном порядке, начинать нужно с подключения регулятора к проводам.

Назначение диммера

Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.

К достоинствам диммеров относятся следующие характеристики:

  • контроль яркости света;
  • настройка времени изменения яркости;
  • управление с пульта ДУ;
  • длительный срок эксплуатации;
  • запрограммированное художественное мерцание, создание картин с подсветкой;
  • экономность расходования электроэнергии (некоторые модели).
  • чрезмерный расход электричества в некоторых случаях;
  • создание радиопомех, мешающих работать электробытовой технике;
  • небольшие нагрузки становятся причиной неисправности диммеров;
  • работа диммеров часто приводит к нежелательному мерцанию света.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

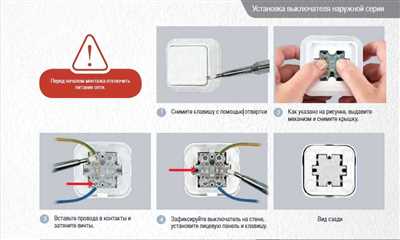

  1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
  2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
  3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
  4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
  5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Какие лампы подходят для светорегулятора?

Оптимальный выбор светорегулятора заключается в правильном подборе ламп, с которыми он будет работать. Существует три типа приборов, которые используют со светодиодными, галогенными лампами и лампами накаливания.

С энергосберегающими и люминесцентными лампами устройство не работает по той простой причине, что их основная характеристика – это ультранизкое потребление энергии. Регулирование силы светового потока в этом случае возможно при использовании ЭПРА с диммером либо при подключении светорегулятора через дроссель. В настоящее время отдельные модели светодиодных ламп от ведущих производителей, способны работать даже с обычными диммерами.

Для низковольтных галогенных ламп используется светорегулятор, запитанный через электронный трансформатор-преобразователь сетевого напряжения 220 В в 12-24 В.

Схемы подключения

Существует несколько вариантов подключения устройства электронного типа, что объясняется техническими особенностями используемой системы освещения.

Подключение вместо обычного выключателя

Если присутствует однофазная сеть, то стандартная схема подключения сходна с установкой обычного выключателя, но важно помнить, что такие регуляторы монтируются исключительно в месте разрыва фазного провода

  1. Демонтировать выключатель и отключить электрические провода от клемм.

  2. Определить место размещения фазного провода.

  3. Разобрать устанавливаемый регулятор света.

  4. Выполнить подключение устройства в соответствии с приведённой схемой установки.

  5. Установить регулятор и зафиксировать его при помощи саморезов, после чего подключить электрическое питание и проверить работоспособность монтируемого устройства.

Подключение к светодиодной ленте (для мини-диммера)

Принципиальных отличий в подключении мини-диммера к светодиодной ленте нет. Основная особенность монтажа состоит в том, что регулятор устанавливается непосредственно перед контроллером светодиодной лампы или ленты в соответствии с приведённой ниже схемой.

Дистанционные команды подаются при помощи инфракрасного или радиосигнала

Пошаговая инструкция по замене

Перед работой нужно отключить электроснабжение. Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор. Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Диммеры, которые вы покупаете

Это “коробочные” диммеры, то есть, они не требуют от покупателя чтобы он был инженером
и ломал голову над освещением. Тем не менее, для их установки надо прочитать
инструкцию. Лучше представлять работу реальных современных диммеров еще до покупки.
Диммер регулятор мощности, но мощность регулируется разными способами.

Виды диммеров для светодиодных лент могут отличаться от диммеров для светодиодных
ламп по нескольким параметрам: напряжение, ток, число каналов, способ управления. Схема
диммера для светодиодной лампы питается от сети 220 вольт. Такой диммер содержит один
канал, но к нему часто можно подключить несколько одинаковых ламп. В инструкциях всегда
указано как подключить диммер.

Для диммера на 12 вольт потребуется дополнительный источник питания, но такое подключение диммера к светодиодной ленте хорошо тем, что здесь у нас есть возможность устроить дежурное освещение от обычного авто аккумулятора, например в гараже. Часто, если это диммер ШИМ, то можно установить диммер вместо выключателя. “Dimmable” светодиодные лампы легко регулируются от полного нуля яркости, а сам диммер в дежурном
режиме почти ничего не потребляет.

Модульные диммеры – это устройства для “умного дома”. Они имеют несколько каналов,
значительную мощность и могут быть приспособлены для выполнения множества функций.
Каждый из каналов подключается к своему светильнику или светодиодной ленте и может
управлять им автоматически или с помощью пульта. Вариантов конфигурации и различных
режимов освещения может быть очень много. Пульт может быть инфракрасным или
соединяться с контроллером модульного диммера с помощью блютус. Последний способ
вообще не требует никакого пульта, можно использовать телефон или домашний компьютер
(и превратить весь дом в дискотеку).

Приобретение и установка диммеров в современном жилище, или даже офисе, это вполне по
карману любому потребителю. Есть устройства совсем несложные, но притом качественные,
и есть целые системы с неисчерпаемым множеством функций. Диммеры помогут сделать
обстановку комфортной, сэкономить электроэнергию и даже продлить срок службы световых
приборов.

Где используют

Диммирование освещения позволяет создать в комнате многоуровневую систему света. Использование разных режимов в одном помещении не только снижает затраты на электричество, но и помогает менять атмосферу. Для праздников подойдет максимальная яркость, в обычное время – нейтральная средняя. Для интимной обстановки используют приглушенные сценарии.


Варианты использования диммераИсточник v-d-e-s-i-g-n.com

Подвесные или переносные светорегуляторы применяют для зонирования. Понимая, как работает такой диммер, легко расставить акценты в нужных местах. Дизайнеры рекомендуют использовать устройства для подсветки произведений искусства (картин, скульптур) или коллекций

Разная интенсивность освещения позволит привлечь внимание или скрыть экспонаты от посторонних глаз

Плавная регулировка яркости света создает иллюзию присутствия человека. Если установить в комнатах устройства с автоматическим срабатыванием, то с улицы кажется, что в доме есть люди. Функция очень удобна для людей, которые часто в разъездах.


Включение света по времениИсточник goodfon.com

Диммеры часто используют для животных или птиц. Переносные аппараты подключают к лампам, изменяя интенсивность света капризных рептилий, улиток или насекомых в определенное время. Подвесные модели применяют для обогрева птенцов в первые дни после рождения. Увеличение или уменьшение параметров подстраивают под состояние питомцев.

Регулировка яркости на лампочках для подвесного потолка

Еще одна неприятность заключается в том, что не всегда можно найти хорошие диммируемые светодиодные лампочки. В особенности это касается формата GX53.

Во-первых, из-за их дороговизны, а во-вторых по причине пульсаций. Дело в том, что при уменьшении яркости через диммер, у таких ламп резко повышается коэффициент пульсаций.

Это становится видно даже невооруженным глазом. И чем больше лампа в диаметре, тем этот эффект заметнее.

На небольших лампочках с цоколями Е14, G5.3 это еще не так бросается в глаза, а вот на широких GX53 это настоящая беда.

Но в любом случае, даже при выборе светодиодного освещения и димеров под них, не забывайте про 20% запас от суммарной нагрузки.

Устройство и принцип работы

Внешне диммеры напоминают обычные выключатели, но позволяют регулировать уровень яркости. Рассмотрим разные схемы исполнения и их особенности.

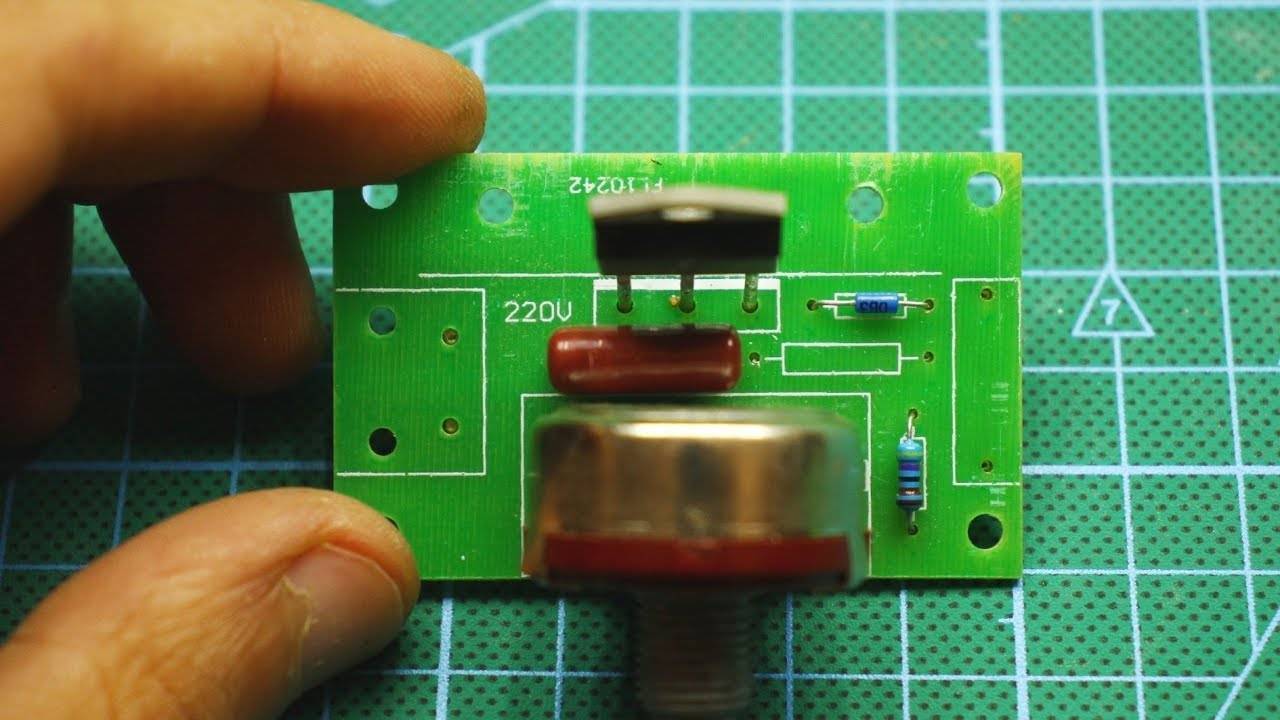

На тиристоре

В большинстве случае в качестве основного элемента применяется тиристор.

Общий алгоритм работы имеет следующий вид:

  1. Пока SCR-тиристор закрыт, конденсатор (С) набирает заряд через сопротивление.
  2. Напряжение входной полуволны повышается.
  3. В определенный момент (при увеличении напряжение больше 32 Вольт) происходит открытие ZD-динистора, а после него и SCR-тиристора.
  4. Между клеммами проходит ток, который течет до снижения значения до уровня, необходимого для закрытия ZD.
  5. Конденсатор разряжается через D1 (диод) и SCR.
  6. Происходит закрытие тиристора, и процесс повторяется снова.

Благодаря открытию тиристора в определенный промежутки времени при переходе через «0», удается «обрезать» синусоиду и тем самым поменять параметр напряжения и нагрузочный ток.

С дросселем

Во многих диммерах применяются ключи, при добавлении которых в схему появляются электромагнитные (ЭМ) колебания в большом частотном диапазоне.

Такие волны приводят к появлению тока в проводах, объединяющих диммер, источник питания и нагрузку, тем самым создавая помехи.

Для борьбы с проблемой применяются дроссели индуктивности или LC-фильтры. Они устанавливаются около нагрузки или питающего источника.

Чем выше частота, тем компактней дроссель. При правильном выборе фильтра можно свести уровень помех к минимуму.

На резисторе

Диммеры на сопротивлении R применяются для изменения яркости ламп накаливания.

Конструктивно устройство состоит из реостата / переменного сопротивления, а работает на базе закона Ома.

При повышении сопротивления снижается ток в лампочке, что уменьшает активность нити накала.

Конструкция очень проста, но она имеет большой минус — неизменную потребляемую мощность вне зависимости от позиции регулировки.

Так, при повышении сопротивления снижается ток, но общая нагрузка остается неизменной. Лишняя энергия преобразуется в тепло и уходит в воздух.

Следовательно, сэкономить электричество с помощью таких устройств не получится.

Резисторные светорегуляторы редко, но применяются для изменения яркости ламп-полупроводников.

Речь идет об аналоговом способе управления, который почти не применяется из-за низкой экономичности и высокой чувствительности.

На симисторе

Такая схема немного сложней, чем резисторный вариант. Здесь применяется симистор, играющий роль ключа и меняющий параметры тока.

В процессе работы напряжение представляет собой куски отрицательных / положительных полуволн, а при уменьшении яркости лампочка питается «обрубками».

На ШИМ-генератор приходит 200-герцовый сигнал. При этом яркость меняется с учетом временного промежутка и длины импульса. Параметры тока / частоты при этом остаются неизменными.

Несмотря на большую сложность исполнения, схема на симисторах имеет ряд плюсов.

Так, при повышении яркости не увеличивается нагрузка по току. Кроме того, в таких девайсах можно организовать управление / включение дистанционно или возле самого источника света.Как это работает — ДИММЕР

Особенности диммера для галогенных ламп

В основе работы диммера для галогенных ламп лежит принцип фазового управления, который заключается в изменении момента включения лампы в течение одной полуволны синусоидального сигнала. Когда диммер устанавливается в минимальное положение, лампа включается на самом позднем этапе полуволны, что приводит к практически полному отсутствию света. При увеличении яркости света диммер раньше включает лампу, увеличивая длительность включенного состояния и, как результат, яркость света.

Одна из особенностей диммера для галогенных ламп заключается в том, что он позволяет использовать широкий диапазон яркости света, начиная от полного отключения и заканчивая максимальной яркостью. Это делает его удобным и эффективным способом регулирования освещения в помещении.

Также следует отметить, что диммер для галогенных ламп обладает высокой надежностью и долговечностью. Он защищен от перенапряжений и имеет специальные системы охлаждения, что позволяет ему работать стабильно и безопасно в течение длительного времени.

Из-за особенностей работы сигналов переменной частоты и фазового управления, диммеры для галогенных ламп выдают некоторый шум при работе. Однако современные модели диммеров обладают улучшенной системой фильтрации, что позволяет снизить уровень шума до минимума.

Пошаговая инструкция по замене

Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

  • меняют проводку или убеждаются в пригодности старых кабелей;
  • если нет отдельного автомата в электрощитке, устанавливают его;
  • подготавливают место для монтажа;
  • выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Галерея изображений

Фото из

Этап 1 – определение способа демонтажа

Этап 2 – снятие инструментов управления – клавиш

Этап 3 – демонтаж декоративной рамки

Этап 4 – откручивание механической части

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Галерея изображений

Фото из

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом

Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась

Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют

Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления

С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая — выходящей

Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку

Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия

Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки

Этап 1 – откручивание скрепляющего элемента – контргайки

Этап 2 – разборка диммера на отдельные части

Этап 3 – разборка внутренней части диммера

Этап 4 – изучение элементов для подключения

Этап 5 – сверка со схемой подключения

Этап 6 – подключение жил к контактам

Этап 7 – фиксация корпуса на стене

Этап 8 – окончательная сборка диммера

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Область применения

Благодаря регулированию яркости свечения достигается уменьшение потребления электрической энергии и увеличение срока эксплуатации светотехнического оборудования. Важные составляющие дизайнерского оформления интерьера – местное и декоративное освещение. Эффект реализуется с помощью управляющих устройств: диммеров, выключателей, датчиков, сенсорных панелей.

Использование диммеров приносит неоспоримую выгоду:

  1. Настройка светотехники в различные режимы работы и установка оптимального освещения ведёт к сокращению потребления электрической энергии в быту и на производстве.
  2. Именно диммер, как никакое другое оборудование, позволяет получить изумительные эффекты в рекламных акциях и концертных представлениях.
  3. Интерьер — это то, что приносит радость и удобство в повседневную жизнь. Во время праздничных мероприятий можно включать освещение на полную яркость, а в обычной обстановке уменьшить до нужного предела.
  4. Используя различную яркость освещения и группировку светильников, дизайнеру удаётся осветить пространство на всевозможных уровнях и с разной степенью интенсивности, как в центральной части, так и в периферийных участках помещения.
  5. При правильном рабочем режиме у светотехники становится больше срок эксплуатации примерно в 20 раз, снижается расход электричества на 55%.
  6. При проектировании освещаемая площадь делится на зоны. В каждой группе осветительных приборов устанавливается свой диммер. По команде с пульта управления у объединенных светильников одновременно меняется световая яркость. Таким образом, осуществляется управление освещением всего жилого пространства.
  7. Направленное подсвечивание малозаметных участков помещения может вывести на первый план вещи, являющиеся гордостью хозяев дома. Например, искусно освещенные картины и вазы, размещенные на стене или книжной полке.

Расчет максимального количества ламп

При выборе регулятора для установки своими руками на домашнее освещение необходимо учитывать его мощность. Рассчитать максимальное количество LED ламп на 220 В по принципу расчета обычных источников света не получится. Проще всего можно за консультацией обратиться к специалисту или, если для освещения комнаты используется 1 лампа 220 В, взять ее с собой в магазин и испытать на работоспособность методом подключения к регулятору.

Но если принято решение самостоятельного расчета, давайте рассмотрим различия между обычными и светодиодными источниками света 220 В:

  • количество обычных источников света можно рассчитать делением максимальной мощности регулятора на мощность одной лампы;
  • чтобы рассчитать максимальное количество LED источников света 220 В, необходимо максимальную мощность регулятора разделить на 10. Получившийся результат разделить на мощность светодиодной лампы.

Светодиодный диммер

Для регулировки интегрированных светодиодных ламп с успехом подойдет диммер Bypass FGB-001
или диммер Busch-Dimmer LED
.
Диммеры этого типа подойдут к использованию и с галлогенными и с энергосберегающими лампами для которых обычные механические устройства не подойдут.

Сенсорный диммер позволяет регулировать мощность осветительных приборов в соответствии с собственными запросами и с запоминанием последнего подключения, управление осуществляется при помощи сенсорного устройства и посредством дистанционного управления через инфракрасный порт. В устройстве используется транзисторная технология.

Какие принципы могут использоваться для управления электрической мощностью

Управление электрической мощностью является важным аспектом в области электротехники и энергоснабжения. Существует несколько принципов, которые могут использоваться для регулирования и контроля электрической мощности.

  1. Использование резисторов: Один из наиболее простых способов управления мощностью – это использование резисторов. Резисторы ограничивают поток электрического тока, что приводит к снижению электрической мощности. Они могут быть использованы для создания диммеров или регулирующих устройств для электрических нагрузок.
  2. Использование трансформаторов с изменяемым отношением намагничивания: Этот принцип основан на изменении отношения намагничивания в трансформаторе. Путем изменения параметров трансформатора можно контролировать передаваемую мощность. Такие трансформаторы могут использоваться для регулирования электрической мощности.
  3. Использование полупроводниковых приборов: Полупроводниковые приборы, такие как тиристоры, транзисторы и тиристорные стабилизаторы напряжения (ТСН), позволяют эффективно управлять электрической мощностью. Они могут быть использованы в диммерах, регуляторах скорости и других устройствах, предназначенных для управления электрическими нагрузками.
  4. Использование частотно-управляемого преобразователя: Частотно-управляемый преобразователь (ЧУП) позволяет варьировать частоту и напряжение питающей сети. Это позволяет регулировать мощность, потребляемую электрической нагрузкой. ЧУПы широко применяются для управления мощными электродвигателями и другими электрическими нагрузками.

В зависимости от конкретных требований и условий, выбор принципа управления электрической мощностью может быть индивидуальным

Важно учитывать эффективность, стабильность и надежность выбранного метода, а также его соответствие требованиям и спецификациям конкретной системы или устройства

Критерии выбора качественной диммируемой светодиодной лампы

Критерий выбора диммируемой лампы – ее производитель. Надо отдавать себе отчет, что дешевая китайская продукция с AliExpress не может быть надежной и рассчитанной на длительный срок службы. Упрощенные схемы драйверов, плюс некачественные детали могут даже при наличии качественного регулятора приводить к миганию лампы.

Форма LED лампочки и ее влияние на освещение

Чтобы обеспечить оптимальный угол освещенности следует выбирать лампы, в которых светодиоды смонтированы по окружности центрального элемента арматуры, выполняющего роль радиатора охлаждения. В большинстве ламп светодиоды монтируются на круглой плате. В них свет не может распространяться более чем на 180°. Увеличение угла рассеивания достигается за счет матированной колбы из пластика, которая распределяет свет более равномерно.

В этом отношении форма колбы не играет существенного значения, особенно, если используются филаментные лампы, распространяющие свет на 360°.

Мерцание света и методы его выявления

Мерцание света светодиодной лампы в нормальных условиях эксплуатации незаметно для глаза. Диммер снижает частоту поступления импульсов на светодиоды. Если в схеме нет сглаживающих конденсаторов при уменьшенной яркости лампы становится заметным мерцание, которое вредно влияет на органы зрения, ведет к быстрой утомляемости и головной боли.

Мощность устройства и рабочее напряжение

Мощность бытового диммера, монтируемого вместо выключателя, должна, как минимум, соответствовать мощности ламп, используемых в осветительном приборе. Для расчета мощности мощно воспользоваться формулой:

P = (P1+P22..Pn)*K*J

В которой значение индексов:

  • P – общая мощность всех потребителей (рассчитывается в Ваттах (W);
  • P1, P2, Pn – значения мощности подключаемого оборудования;
  • К – коэффициент одновременности: сколько приборов одновременно может быть подключено к одному проводнику. Практически, используется значение 0,8. Для надежности, или по незнанию, можно использовать 1;
  • J – коэффициент запаса. Используется для создания резерва для возможного подключения нового оборудования. Практически используются значения 1,5 – 2.

Все приборы, используемые в бытовых электросетях, рассчитаны на напряжение 220-240 вольт.

Световой поток и пределы диммирования

По мере уменьшения амплитуды поступления электрических импульсов пропорционально снижается световой поток. Обычно в бытовых диммерах нижней границей, при которой происходит срабатывание светодиодов является 10% от максимального уровня светового потока.

Цветовая температура и цветопередача

Как правило, при снижении яркости свечения до 50% цветовая температура не изменяется. Если яркость лампы снижается существеннее, происходит смещение в сторону красного участка спектра. Лампы «холодного» и «дневного» света превращаются в лампы «теплого» света.

Существенно страдает цветопередача. Все зеленые и синие предметы будут восприниматься как черные, а красные, оранжевые и желтые – казаться значительно светлее, чем есть на самом деле.

Цоколь и корпус устройства

Диммеры не имеют цоколя, являясь устройством, монтируемым вместо обычного выключателя. Что касается ламп, то установка в них драйвера сглаживающего мерцания может сказаться на объеме переходного элемента от цоколя к колбе лампы. Диаметр цоколя остается прежним: Е14 или Е27.

Срок службы диммера

Гарантийный срок устанавливается производителем. Обычно реальный срок значительно превышает гарантийный. У современных приборов средней ценовой категории он равняется одному, редко двум годам.

Ассортимент регуляторов света: лучшие производители диммеров

По данным, размещенным на площадках, посещаемых не только рядовыми потребителями, но и профессиональными электриками, в ТОП -5 лучших диммеров входят:

  1. ABB Cosmo 619-010200-192 40-800 Вт;
  2. Legrand Valena 770261 40-400 Вт;
  3. Lezard Mira, 800 Вт;
  4. Schneider W59, 60-300 Вт;
  5. Ying Hua LED Dimmer, 15-200 Вт.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
