Сборка светильника из светодиодов своими руками (пошагово)
Начиная процесс сборки, крайне важно принимать во внимание существование определенного риска, связанного с влиянием высокого напряжения. Именно поэтому необходимо учитывать как особенности проведения всех необходимых действий, так и приборы
При реализации первого варианта необходимо иметь основные знания по электротехнике, а также понимание того, как обращаются с паяльником и мультимером. Первоначальным исходным материалом может выступать неисправная светодиодная лампа.
Основные действия, совершаемые в подобном случае, сводятся к следующему:
- Произвольное отделение колбы от цоколя, в котором располагается средство для управления светодиодами;
- Осмотрение особенностей платы со светодиодами.
Подобный вариант можно рассматривать в качестве одного из оптимальных для самостоятельного обустройства светодиодного светильника потолочного типа.
Еще один вариант, характеризующийся одновременно и простотой, и возможностью получения оригинального, по дизайнерскому решению, светильника, заключается в необходимости выполнения определенного комплекса действий.
Изначально необходимо отметить, что для процесса сборки необходимо использовать не самостоятельно изготовленные элементы, а промышленные:
- Светодиодна лента;
- Блок питания, изготовленный в промышленных условиях.
В том случае, когда есть определенные сомнения, относительно того, каким образом необходимо проводить комплекс соответствующих действий, крайне важно обратиться за помощью к специалистам
Корпус для фонаря
Получившееся устройство нужно куда-то поместить, сделать какой-то удобный корпус.
Хотел расположить аккумуляторы со светодиодным фонарем в полипропиленовой водопроводной трубе, но банки не лезли даже в 32 мм трубу, ведь внутренний диаметр трубы намного меньше. В итоге остановился на соединительных муфтах для полипропилена 32 мм. Взял 4 соединительных муфты и 1 заглушку, склеил их вместе клеем.
Склеив все в одну конструкцию, получился весьма массивный фонарь, диаметром около 4 см. Если использовать какую-либо другую трубу, то можно существенно уменьшить размеры фонаря.
Обмотав все это дело изолентой для лучшего вида, мы получили вот такой фонарь:
Сборка лампы из светодиодной ленты своими руками
Для начала несколько слов о конструкции самой лампы. Светильник на основе светодиодной ленты обычно состоит из блока питания, профиля для ленты и самой светодиодной ленты.
Светодиодная лента у нас есть, блок питания тоже, осталось определиться с профилем. Ведь от формы профиля зависят конструкция и внешний вид будущего светильника. Но если вспомнить, как выглядит стандартный профиль для светодиодной ленты, то лампа получается достаточно скучной.
Тут нам пришла замечательная, на наш взгляд, идея — использовать в качестве профиля никуда больше не годный остаток плоской хромированной перекладины, которую мы использовали при сооружении плательных секций нашей гардеробной (она же «труба овальная»).
Действительно, все оригинальное просто.
Первым делам подготавливаем профиль – хромированную перекладину. Для увеличения уровня освещенности мы сделали две такие заготовки, которые расположили параллельно друг другу и соединили между собой небольшими металлическими пластинами от мебельной фурнитуры с помощью саморезов.
Для ввинчивания саморезов предварительно можно рассверлить отверстия тонким сверлом. Иначе из-за скользкой хромированной поверхности очень сложно точно закрепить трубы между собой.
Приклеиваем светодиодную ленту на плоскую сторону нашей перекладины, предварительно очистив и обезжирив поверхность. С обратной стороны профиля закрепляем блок питания. Защитный рассеивающий экран в нашем случае не предусматривается, так как особо не нужен.
Теперь аккуратно припаиваем маленькими проводниками в одно целое участки светодиодной ленты на разных трубах
При выполнении этой операции требуются осторожность, чтобы не допустить перегрева и соблюдение полярности при соединении кусков ленты
Наша светодиодная лампа почти готова, теперь всю это красоту необходимо подвесить к потолку. Из подручных средств крепления у нас имеются только мебельные уголки, которые замечательно входят в плоскую трубу по бокам. Соединённые вместе, две трубы крепятся на потолке с помощью двух других уголков.
За счет этого конструкция располагается на некотором расстоянии от потолка и есть место для комфортного размещения блока питания как раз между потолком и лампой. Подвешенный светильник подключаем к питающей сети и оригинальный источник света собранный своими руками готов.
Технические характеристики самодельного светодиодного светильника
Напоследок несколько слов о технических характеристиках нашего изделия. В общем случае световые характеристики такого светильника напрямую зависят от типа и количества светодиодов на ленте. Их может быть 30, 60 и даже 120, а «сдвоенные» экземпляры светодиодных лент, соответственно позволяют разместить в два раза больше светодиодов.
У нас в распоряжении была самая простая лента с 60 светодиодами на метр, типа 3528 и мощностью потребления 4,8 Вт/м. На сдвоенную платформу из труб разместилась лента длиной 3,4 метра или 204 светодиода. Ток потребления самой ленты при напряжении источника питания 12,25 В зафиксирован на уровне 1,16 Ампера.
Значит, с учетом КПД блока питания 0,85, мощность потребления такого светильника равна 16,72 Вт.
Исходя из световых характеристик светодиодов типа 3528, световой поток каждого диода от 3 до 7 люмен. Световой поток нашей ленты заявленный производителем — 240 Люмен/Вт, значит общий световой поток ленты длиной 3,4 м будет около 816 люмен.
С одной стороны эта цифра проигрывает стоваттной всенаправленной лампе накаливания имеющей световой поток за 1200 люмен.
Но за счет однонаправленного расположения светодиодов на ленте, субъективно кажется, что такая лампа светит даже немного сильнее.
Нестандартно используемые мебельные трубы-перекладины в качестве светодиодного профиля не только оказались хорошим теплоотводом, но и весьма свежо смотрятся, прекрасно вписываясь в интерьер. Правда, при выключенном состоянии на светильнике видны проводники, соединяющие участки ленты, которые совершенно её не портят.
А при включенном освещении лампа смотрится совсем как «магазинная». За счет хромированной поверхности перекладины лента и труба кажутся единым целым. Отсутствие рассеивающего экрана обнажает светодиоды, но при этом не снижает светового потока исходящего от лампы.
Сравнение сроков службы и реальной экономии различных энергосберегающих ламп.
Выбираем розетку удачной конструкции
Наш рейтинг производителей розеток и выключателей.
Изготовление светильника
Для изготовления такого светильника придется пройтись по магазинам игрушек или мебельным салонам. Самой сложной процедурой станет поиск колец нужного диаметра, далее в паз монтируется светодиодная лента и закрывается матовой белой пленкой.
Чтобы сделать светильник из светодиодной ленты, нам понадобится составить план работ, в котором будут учтены все нюансы и тонкости. Мы будем рассматривать общий план и покажем на определенном примере порядок выполнения:
- Определяемся с конструкцией будущего светильника. Если вы берете старый и просто переделываете его, тогда вам гораздо проще, если нет – необходимо нарисовать будущую модель или точно представить, как она будет выглядеть по завершении работы.
- Посмотреть какие материалы для изготовления у вас есть. Если это дерево – измерьте его, возможно, чего-то не хватит, если это абажур из ниток – процедура не изменяется, на такой абажур уходит до 70 м хлопковой нити и клей ПВА. Проволока хорошо подойдет для каркасов, но чтобы ее качественно согнуть, понадобятся пассатижи.
- Купить блок питания, RGB-контроллер, провода, недостающие материалы для изготовления, возможно, сверла или лак по дереву.
- Хорошенько настроиться и приступить к работе.
- Насладиться результатом и похвастаться друзьям.
Для реализации такого решения понадобится лишь пластиковая полоса. Закрутить её можно в любую форму, а закрепить к любому пластиковому квадрату, к примеру, к детской игрушке для песочницы. Светодиодная лента клеится тыльной стороной к поверхности пластиковой полосы, огибая полностью контуры прямоугольника.
Самый простой светильник из светодиодной ленты

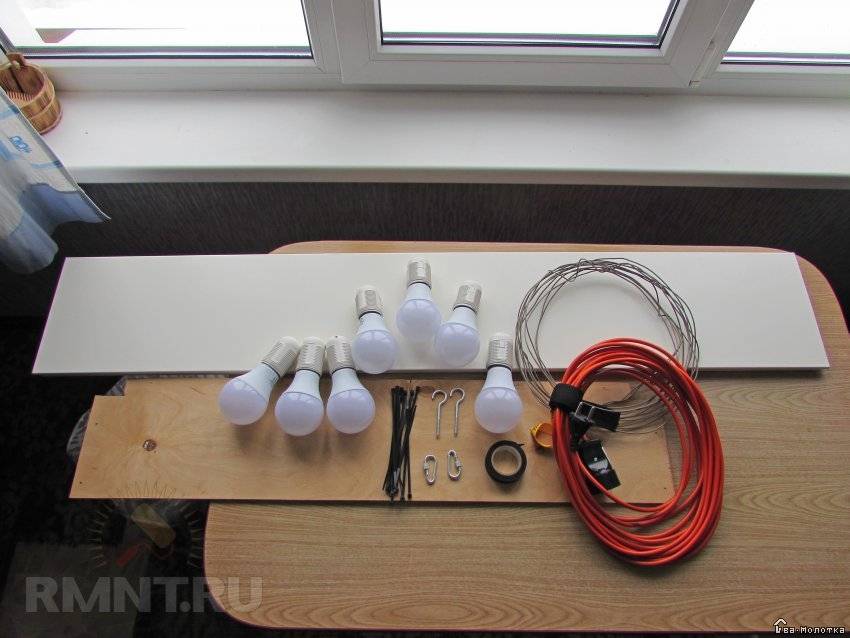

Для реализации такой идеи нам понадобится небольшой список нужных материалов. В данном примере мы переделаем старую люстру под современный мотив в течении 50 минут. Итак, нам понадобятся:
- старая люстра с подвесом;
- 6 деревянных или алюминиевых прямоугольников;
- 8 м самой яркой светодиодной ленты белого цвета, и блок питания к ней;
- Провод для подключения ленты 4 м и коннекторы;
- Сверло по металлу диаметром 2,8 мм и дрель;
- Короткие шурупы (длина 25-30 мм) 20-30 шт.;
- полоса поролона (в швейном магазине).
Стальная проволока станет прекрасной основой для уникальной люстры, а обыкновенная светодиодная гирлянда прекрасно подойдет в качестве источника света.
Собрав весь материал, переходим к практической части. Нам понадобятся прямоугольники размером 30 см высотой на 25 см шириной. Их можно изготовить из дерева или алюминиевого профиля.
Люстра на деревянной основе.
В случае с деревянным профилем светодиодная лента накрывается поролоном и получается такой эффект свечения, как на фото. Дерево окрашивается в нужный цвет. Можно улучшить конструкцию и придать ей более современный стиль, воспользовавшись алюминиевым профилем с рассеивателем. В таком случае поролон вам не понадобится.
Вам понадобятся соединительные уголки, струбцина для запила под углом 45 градусов и шурупы по металлу. Конструкция собирается, а лента вкладывается в профиль и закрывается рассеивателем.
Алюминиевый профиль может иметь разную конфигурацию, выбирайте самый удобный для вас.
Итак, первым делом освобождаем люстру от старой аппликации и ненужных элементов, нам понадобится только голый каркас, к нему и будем крепить рамки. Приступаем к производству наших прямоугольных светильников. Светодиодную ленту наклеивайте таким образом, чтобы в месте монтажа рамки к корпусу люстры лента не прилегала. Режете ее по месту разреза.
Просверлите три небольших отверстия в прямоугольнике – два под крепление к люстре, а одно для вывода проводов светодиодной ленты. Как только квадраты готовы, а лента вклеена, подсоедините каждый участок с одной стороны и аккуратно выведите провод в отверстие.
Алюминиевый профиль можно окрасить, как и дерево, в любой цвет.
В чаше светильника хорошо расположится блок питания. Соедините в правильной полярности все концы питающих кабелей и подсоедините к выходу постоянного напряжения блока питания. Сам блок питания подключается к сети 220 В вместо старой лампочки.
Когда все будет готово, зафиксируйте прямоугольники на корпусе светильника. Для этого необходимо воспользоваться шурупами по металлу, просверлив предварительно небольшие отверстия в корпусе лампы.
Тематическое видео: Светодиодная люстра с использованием подручных материалов.
Закрепление
У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам.
Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке
Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там
После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.
Светодиодная подсветка потолка своими руками
Все более популярным становится использование светодиодных подсветок для натяжных потолков, способных хорошо отражать свет и создавать иллюзию высоты. Устройство потолка своими руками из гипсокартона очень часто сопровождается монтажом светодиодного освещения.
Следует помнить о том, что освещение должно гармонировать с интерьером.
Светодиоды при их изготовлении монтируются в специальные ленты, делающие монтаж удобным. Низкий уровень энергопотребления и большой срок службы позволяет использовать светодиоды в рекламной индустрии.
Схема крепления светодиодных лент.
Создавать светодиодные светильники можно своими руками.
Устанавливать подсветку потолка следует, скрывая ленту со светодиодами за плинтусами потолков или в нишах, чтобы освещение не могло ослеплять глаза. В любом случае освещение должно быть отраженным. Создать такую ленту можно своими руками, поменяв на светодиоды электрические лампы.
Схема монтажа светодиодных лент не представляет особой сложности, поэтому монтировать подсветку потолка по силам даже старшекласснику, имеющему представление об электрических цепях.
Перед устройством светодиодную подсветку рассчитывают в зависимости от необходимого количества погонных метров и мощности ленты, которая определяется типом светодиодов. Определяющим показателем уровня мощности является число светодиодов, расположенных на 1 погонном метре ленты.
Типы светодиодов и особенности выбора светодиодной ленты
Схема светодиодного освещения в квартире.
Различают два разных типа светодиодов, отличительной характеристикой которых являются их габаритные размеры. Чтобы не делать из светодиодов светильник, можно купить светодиодные ленты, типы которых обозначают: SMD 5050, SMD 3528.
При выборе подсветки обращают внимание на то, многоцветной или одноцветной она является, что влияет на ее стоимость. Если лента многоцветная, то необходимо приобретение контроллера, позволяющего управлять цветами, которые зависят от кристалла, имеющегося в полупроводнике
Можно выделить три цвета светодиодов: синий, красный и зеленый.
Если необходимо взять для монтажа освещения 10 м подсветки из светодиодов марки SMD 3528, то при наличии 120 светодиодов на 1 погонном метре потребляемая мощность составит 72 Вт. Вместе со светодиодной лентой обычно приобретают устройство, которое называется контроллер, а также блок питания, необходимый для подключения ленты.
Блок питания и контроллер при покупке следует выбирать с учетом запаса их мощности, составляющего около 30% от установленного показателя. Перед подключением следует определиться с показателем мощности блока питания, зависящим от типа ленты и количества светодиодов, расположенных на 1 погонном метре.
Потолок с контурной подсветкой предполагает наличие подсветки SMD 3528, имеющей 60 диодов на 1 погонном метре.
С этой целью можно использовать и ленту марки SMD 5050 (30 диодов). При полном или частичном освещении комнаты потребуется наличие ленты SMD 3528, имеющей плотность 120 диодов. Можно использовать подсветку SMD 5050, имеющую 60 диодов на 1 погонном метре.
Светильник на 220 в
Светодиодный светильник на 220 в. можно сделать самостоятельно, разберем, каким образом детальнее.
Для начала нужно найти не функционирующий цоколь, светодиоды, диодный мост, предохранитель (можно использовать от нерабочей старой системы), конденсатор, каркас для будущего светильника, средство для крепления (клей или жидкие гвозди).
Как сделать зарядное устройство своими руками: 110 фото примеров, схем и способов изготовления зарядки
Ремонт принтера своими руками — типичные поломки принтеров HP, Canon, Epson, Samsung. Пошаговое руководство с фото по самостоятельному ремонту
Датчик температуры своими руками: схемы, варианты постройки простых и точных датчиков температуры (90 фото)
Для создания светильника нужно несколько не пригодных к использованию ламп, без видимых внешних повреждений.
Затем следует демонтировать лампы на части, стоит предельно осторожно подходить к разбору прибора, чтобы не повредить имеющиеся в нем детали. Стоит разделить ленту на части, оставить по три штуки, убрать из нее преобразователи
Спаять нужные детали между собой. В результате получается шестьдесят шесть светодиодов подключенных по длине параллельно
Стоит разделить ленту на части, оставить по три штуки, убрать из нее преобразователи. Спаять нужные детали между собой. В результате получается шестьдесят шесть светодиодов подключенных по длине параллельно.
Сложностей в расчетах не должно возникать, поскольку для перенаправления сменного тока на постоянный, стандартное напряжение необходимо увеличить на 30 вольт.
Ремонт телевизоров своими руками — обзор схем и современных конструкций телевизоров. 120 фото и видео мастер-класс ремонта
Как сделать сабвуфер своими руками: расчет, теоретические основы и советы по выбору материалов и элементной базы (135 фото)
Ремонт шуруповерта своими руками: устройство, особенности работы, восстановление и сборка шуруповерта (110 фото + видео)
В итоге получается 21 группа, но следует добавить еще одну, поскольку в данном случае схема будет безопаснее.
Далее следует взять выпрямитель постоянного тока, достать его из преобразователя путем удаления конденсатора из общей сети. Затем стоит собрать все детали.
Не стоит помещать все диоды в один светильник. Проще разделить их на два. При креплении лучше использовать суперклей.

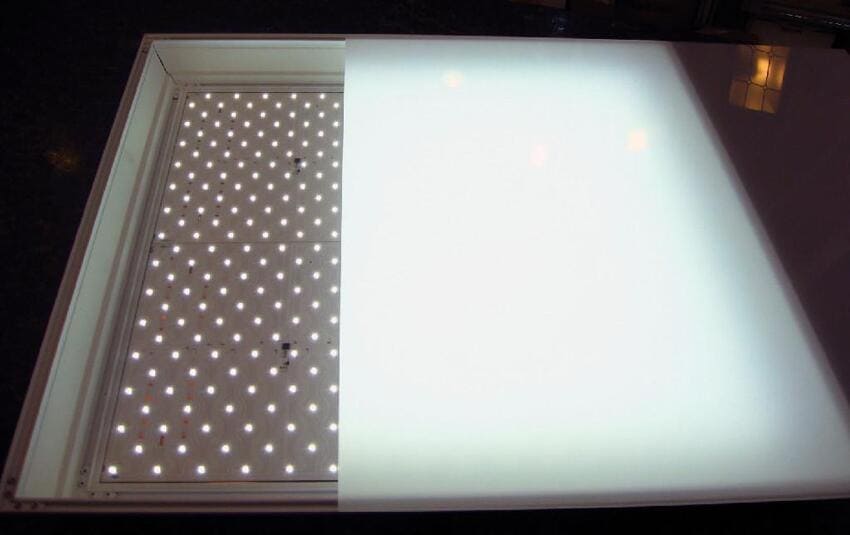

Рассеиватель
Световой поток от LED-ленты распространяется на угол до 120 градусов, что накладывает определенные ограничения на использование источников при освещении комнат. Исправить ситуацию помогут детали из специального материала, способного преломлять и рассеивать свет.
Рассеиватель
Рассеиватели для светодиодных источников изготавливаются из акрила, оргстекла, поликарбоната и полистирола. Материалы имеют разные характеристики, что определяет их применение в тех или иных случаях. Акрил и оргстекло считаются хорошим вариантом, поскольку они пропускают около 90% всего излучения (как обычное стекло). При этом они гораздо прочнее, долговечнее и обладают повышенной устойчивостью к перепадам температур.
Полистирол и вовсе обеспечивает светопропускание на уровне 98%, обгоняя даже традиционное стекло. К тому же материал устойчив к термическим изменениям, а также способен выдерживать сильные удары.
Рассеиватель можно найти в готовом виде или же изготовить самостоятельно. Так как самодельные светильники из LED-лент чаще всего обладают нестандартными размерами, рассеиватель для них также приходится делать своими руками.
Как устроена светодиодная лампа на 220 В?
Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.
Таблица 1. Строение стандартной LED-лампы
| Элемент | Описание |
|---|---|
| Рассеиватель | Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната. |
| Чипы светодиодов | Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла. |
| Пластина из диэлектрика | Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов. |
| Радиатор (охлаждающая система) | Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла. |
| Конденсатор | Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам. |
| Драйвер | Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства. |
| Основание из ПВХ | Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия. |
| Цоколь | Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла — латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины. |
Драйвер светодиодной лампочки
Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.
Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).
Светильники в корпусе
Простейшую лампу можно сделать своими руками, используя светодиодную ленту, которую достаточно закрепить на любой плоской поверхности при помощи двухстороннего скотча. Для большей надежности и расширения функциональных возможностей прибора светодиодную ленту удобно размещать в корпусе от неработающей люминесцентной лампы, длина которой не превышает 30 см. Такой светильник приспосабливают на высоте не более 80 см над письменным столом, кухонной поверхностью, аквариумом или используют его для декоративной подсветки. Свет лампы прекрасно рассеивается и не утомляет зрение.
Для изготовления светодиодных светильников подойдут следующие типы лент:
- SMD 3528 (60 (4,8 Вт); 120 (7,2 Вт); 240 (16 Вт) светодиодов на погонном 1 метре);
- SMD 5050 (30 (7,2 Вт); 60 (14 Вт); 120 (25 Вт).
Плотность и расположение светодиодов на лентах типа SMD 3528 и SMD 5050
Оптимальным выбором станет LED-лента SMD 5050, параметры которой соответствуют следующим значениям:
- угол излучения – 120 градусов;
- напряжение питания – 12 В;
- ток – 1,2 А/м
Светодиодную ленту с помощью скотча необходимо приклеить к внутренней части корпуса. Для работы можно купить блок питания или собрать своими руками, используя схему, приведенную ниже. Преимуществом самостоятельно собранного блока питания является то, что есть возможность скрыть его в корпусе светильника. Покупной – придется «пристроить» рядом с прибором. В любом случае собранная конструкция будет выглядеть аккуратно и работать экономно, прекрасно освещая рабочий стол.
Электрическая схема блока питания
Важным моментом во время монтажа является качественная изоляция всех токопроводящих частей.
Лампа своими руками на основе светодиодной ленты по своим параметрам не отличается от покупного варианта. При этом его стоимость выходит значительно ниже, чем стоимость готового изделия.
Как сделать фитолампу и что для этого понадобится?
Для изготовления фитолампы своими руками понадобятся:
- светодиоды со специальным спектром излучения;
- источник питания;
- система охлаждения;
- корпус;
- вспомогательный материал и инструмент.
Чипы синих, красных и пурпурных фитосветодиодов встречаются в разных модификациях: в виде дискретных SMD-элементов или COB-матриц. Все они пригодны для изготовления светильника своими руками. Проще всего делать подсветку из готовой светодиодной ленты для растений, разрезав её на несколько отрезков. Сложнее – из отдельных SMD чипов или COB-матриц, для которых потребуется правильный расчёт радиатора.
Источник питания для светодиодов и матриц представляет собой драйвер со стабилизированным постоянным током на выходе, а для светодиодных лент – это источник напряжения +12В соответствующей мощности.
Пассивная система охлаждения является обязательным элементом светильника для растений. Она отвечает за соответствие оптических характеристик излучающих диодов в течение всего срока службы. О форме, размерах и материалах для изготовления радиатора рассказано в отдельной статье. В большинстве самодельных светильников радиатор одновременно является корпусом.
Кроме перечисленных светодиодов, в качестве источников света можно использовать фитодиоды, изготовленные по технологии УСКИ (универсальное сине-красное излучение). Они имеют уникальный спектр излучения, полученный за счёт особого состава люминофора. В данном случае люминофор выполняет функцию избирательного фильтра, пропуская волны преимущественно в синем, красном диапазоне, а также незначительную часть жёлтого и зелёного света. При этом синяя область имеет ширину 380–480 нм с небольшим переходом в ультрафиолет и пиком на длине волны 445 нм. Красная область намного шире, захватывает оранжевый и инфракрасный спектр, доля которых достигает 50%. Общая ширина красного излучения примерно составляет 570–770 нм с максимумом на 640–660 нм.
Благодаря расширенной спектральной характеристике, светодиоды УСКИ идеальны в конструировании ламп для растений своими руками. Светильник на их основе обеспечит растение полным циклом роста: от вегетативного развития до созревания плодов и может применяться для подсветки растений с крайне низкой долей солнечного воздействия.
Применение фитоленты
Чтобы сконструировать простой светодиодный светильник для растений, понадобится фитолента с блоком питания и недорогие детали для корпуса, в качестве которых можно использовать подручный материал. Светильник может иметь любую форму и размер, благодаря гибкости и возможности резать ленту на отрезки, кратные 5 см, а клейкое основание позволяет монтировать её на любую гладкую поверхность.
Оптимальным материалом для корпуса станет тонкая алюминиевая (в крайнем случае, жестяная) пластина, которая послужит прекрасным отводом тепла для светоизлучающих чипов ленты. В углах пластины нужно сделать крепёжные отверстия. Вся конструкция подвешивается на двух декоративных цепочках, которые цепляются за крюки-саморезы, вкрученные в стену. Переставляя звенья цепи можно регулировать высоту.
Мощная фитолампа с цоколем Е27 своими руками
Сделать эффективную и экономичную подсветку для рассады своими руками можно из нескольких светодиодных ламп, которые собирают из отдельных компонентов. Для этого на нужно купить DIY-набор (например на Aliexpress), включающий все необходимые детали для сборки лампы, а именно:
- пластиковый корпус и разборный металлический цоколь Е27;
- алюминиевый радиатор с саморезами;
- плата под smd-светодиоды;
- линзы с углом рассеивания 90° и держатель для них.
Отдельно приобретают синие и красные smd led, драйвер подходящей мощности, легкоплавкий припой и термопасту. Сборку начинают с монтажа светодиодов на плату при помощи фена и паяльника, разогретого до температуры 280°C. После этого к плате припаивают провода от драйвера и кратковременным включением проверяют схему на работоспособность. Убедившись в свечении всех чипов, переходят к сборке корпуса.
В местах контакта платы с радиатором наносят тонкий слой термопасты и прижимают их саморезами. Над всеми светодиодами устанавливают линзы, которые фиксируют держателем с винтами. Внутри пластикового корпуса размещают драйвер, выходные провода которого припаивают к плате, а входные прижимают к центральной и боковой части цоколя.
Одна такая фитолампа способна обеспечить полноценный досвет в вечернее время нескольким комнатным цветкам или рассаде, высаженной на площади до 0,25 м2.
Для чего нужны светодиодные ленты?
При плотном размещении по потолку, над натяжным полотном, они будут играть роль основного освещения. Особенно красиво будет смотреться такой потолок с цветными светодиодными лентами. Ни одним из классических видов ламп подобного эффекта не добиться.
Схема строения светодиодной ленты
Традиционным использованием уже можно считать дополнительную подсветку полок, шкафов, ниш или зеркал, например как в этой статье – потолок натяжной с подсветкой. Кстати, это абсолютно безопасно, потому как напряжение в них несравнимо с обычной сетью в 220 В.
Эффектно смотрится многоуровневый потолок, если его ступени подчеркнуты светодиодами. Если схема распределения диодов неплотная, а яркость выбрана не максимальная, то это может быть даже ночник. В этом случае подойдет синий и зеленый цвет ламп.
Типы светодиодов на светодиодных лентах
Разновидности светодиодных лент
Красные светодиоды часто применяются для аварийного освещения. Благодаря минимальному потреблению этих ламп, они прослужат очень долго.
Отличная их защищенность позволяет использование лент даже для уличного освещения. Например, ими оформляют архитектурные особенности зданий или же дорожки от ворот до дверей дома.
Мощность светодиодной ленты
Для таких ламп не требуется напряжение в 220 вольт, поэтому они очень широко распространены в идеях тюнинга для авто. Например, для подсветки дна.
Итак, что такое светодиодная лента?
Это лампа в виде тонкой гибкой ленты, которая состоит из светодиодов. Длина ее может регулироваться по необходимости. Производятся они 5 метровые, но можно убавить или нарастить столько, сколько того требует задумка дизайнера. Ширина составляет от 8 до 10 мм, а толщина всего 2-3 мм. Питание для этих ламп необходимо гораздо меньше стандартных 220 вольт: всего в 12 вольт, в редких случаях 24 вольт. Большинство лент имеют двусторонний скотч на оборотной стороне, что позволяет просто и быстро закрепить их на любой поверхности. Требуется лишь очистить ее и обезжирить.
По цветам свечения светодиодные ленты делятся на два вида:
- Монохромные. Это лампа, которая светится только одним цветом: красный, синий, желтый, белый или зеленый.
- Универсальные (RGB). Цвет таких ламп можно изменять с помощью пульта управления. Вариантов масса: от включения одного из цветов или даже режима, когда цвет будет меняться во всем возможном диапазоне с некоторой заданной скоростью.
Образцы цветов
Светодиодные ленты RGB, в свою очередь, делятся на 2-3 типа по формированию излучения света:
- В первом лента состоит из светодиодов зеленого, красного и синего цветов. Они располагаются плотными рядами по три штуки на протяжении всей длины ленты. Тогда лампа отличается тем, что цвет меняется путем группового изменения интенсивности. Такой вариант наиболее подходит для подсветки интерьера, когда сама лента скрыта от глаз.
- Второй тип лент характеризуется тем, что в корпусе помещаются вместе три светодиода: зеленый, синий и красный. Эта схема подразумевает, что излучатели расположены почти в одной точке, что создает наиболее эффективную градацию цветов. Поэтому лампа может использоваться где угодно.
- Относительно новый тип лент, в котором впервые есть возможность включения и выключения каждого отдельного светодиода. Это дает возможность для воплощения любой дизайнерской идеи. Можно изменить интенсивность свечения на любом участке, то есть одна светодиодная лампа подчеркнет особенности разных элементов. Особенно удобно это для многоуровневых потолков.
По степени защищенности от воздействия влаги ленты светодиодные делятся на три типа:
- Влагостойкие. Этот тип ламп можно использовать для помещений с повышенной влажностью, но без непосредственного попадания воды. Например, украсить потолок в ванной или на кухне.
- Влагозащищенные. Например, лампа для подсветки аквариума, бассейна или уличных конструкций.
- Влагонезащищенные. Тип, приспособленный только для сухих мест.
Яркость, которой обладает светодиодная лампа, зависит от количества светодиодов. Обычно, его рассчитывают на 1 метр длины. Соответственно, чем их больше, тем ярче лампа. Устройство светодиодной ленты, рассчитанной на 12 вольт подразумевает от 30 до 120 диодов. А лента, рассчитанная на 24 вольт может включать до 240 диодов.
На одном метре ленты может быть разное количество диодов
Количество светодиодов на ленте
Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции
Производители постарались учесть запросы обычных потребителей и стали выпускать ленту на 220 вольт.
Ее очень просто подключать к бытовой проводке через небольшой блок из выпрямительных диодов и сглаживающего конденсатора. Его стоимость намного ниже, чем ИБП.
Выходящие из ленты провода просто вставляются в пластиковые наконечники.
Осветительную схему можно собирать последовательными цепочками до 100 метров длиной, а снижения светового потока на ее конце практически не будет заметно.
Вся конструкция помещена в прочную защитную оболочку, которая надежно исключает поражение током от напряжения 220 вольт. Подключение к выходным гнездам выпрямительного блока осуществляется с торца через вмонтированные контактные гнезда.
Порядок сборки следующий. Вначале надевают защитный диэлектрический колпачок.
Через него в контактные гнезда устанавливают переходную колодку.
Подготовленный конец вставляют в разъем выпрямителя с соблюдением полярности: иначе светодиоды не станут светить.
С обратной стороны надевают защитный колпачок.
Остается вставить блок питания в розетку и собранная конструкция станет работать.
Однако я хочу предупредить начинающих мастеров о скрытой опасности: никто не застрахован от ошибок. Их совершают даже опытные электрики. Поэтому любая подача напряжения на новое оборудование должна выполняться через автоматический выключатель.
Он спасет вас и подключенные светодиоды от критической ситуации: случайно созданного короткого замыкания или перегруза электрической схемы.
Однако здесь не все так просто, как кажется на первый взгляд
Обратите внимание на недостатки, которыми обладает светодиодная лента на 220 вольт:
- Питающая сеть подвержена колебаниям напряжения, в ней присутствуют различные электрические помехи и наводки. Вопросы фильтрации посторонних сигналов и стабилизации питания простым выпрямительным устройством не обеспечиваются.
- Равномерности освещения нет, глазу заметны небольшие мерцания, обусловленные низким качеством напряжения.
- Охлаждение ленты 220 V не предусмотрено, при работе она перегревается, что значительно укорачивает ее ресурс.
- Силиконовое покрытие при нагреве выделяет неприятный запах.
Поэтому напрашивается вывод: светодиодная лента 220 В, созданная для подключения без блока питания не должна устанавливаться в жилых помещениях. Ее место на улице или в хорошо проветриваемых местах.
В заключение рекомендую посмотреть короткий видеоролик от интернет магазина Luxiled “Подключение светодиодной ленты к блоку питания”.
Если у вас появились вопросы или желание прополученный материал, то воспользуйтесь специальным разделом.
