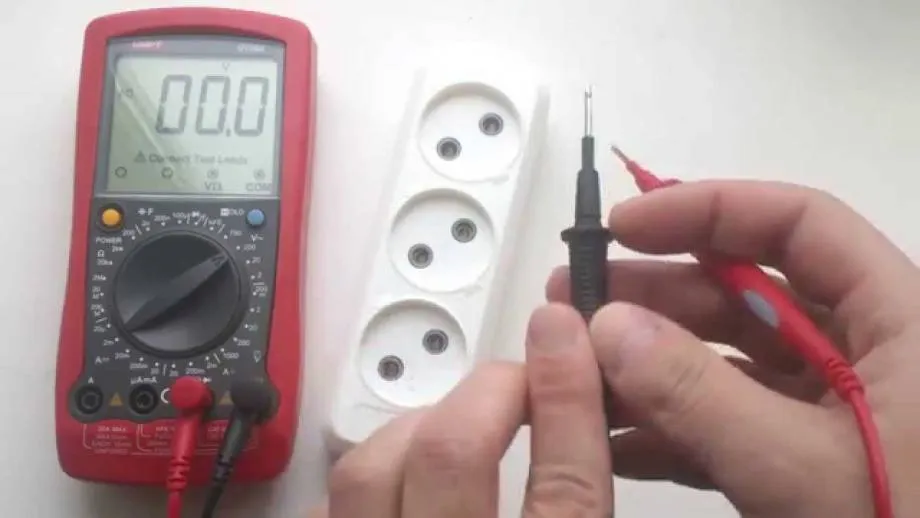

Как подключить мультиметр
Прежде чем начать измерения при помощи мультиметра, прибор нужно правильно собрать, чтобы не спалить. В принципе сложного в этом ничего нет, и после установки батареи питания, необходимо подключить к мультиметру щупы.
Черный щуп мультиметра всегда подключается в гнездо «COM». Красный щуп мультиметра может подключаться к двум другим гнездам. Одно из них 10A служит для измерения тока, второе гнездо VmA предназначено для измерений всего остального.
То есть, если вам нужно измерить мультиметром напряжение в розетке, проверить конденсатор или диод, то красный щуп необходимо устанавливать именно в это гнездо, которое отмечено надписью VmA.

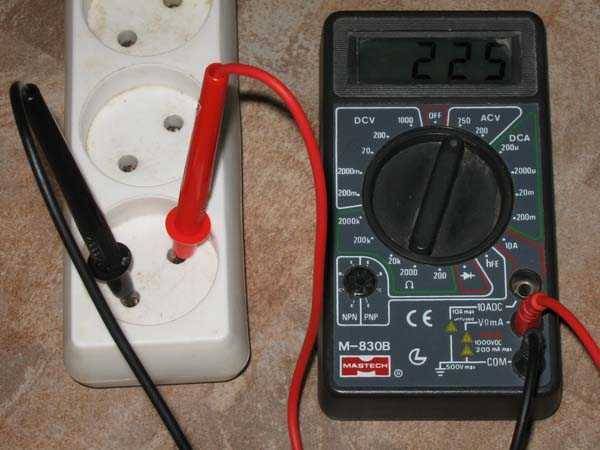

Как проверить напряжение в розетках мультиметром
Для этого нужно установить переключатель мультиметра в один из диапазонов, который наиболее близко подходит к измеряемому напряжению. Если измеряется напряжение в розетке, то на мультиметре выставляется диапазон в 750 Вольт, чтобы не спалить прибор.
Также, при измерении напряжения в розетке необходимо выбирать режим измерения переменного напряжения, который обозначен знаком AC или V~. Если нужно измерить напряжение аккумулятора, то следует выбирать режим измерения постоянного напряжения с обозначением DC или же V—.
Когда режим измерения на мультиметре выставлен, нужно засунуть щупы в отверстия розетки и наблюдать за дисплеем прибора. При правильном подключении мультиметр покажет напряжение в сети, а если измеряется постоянное напряжении, то еще и укажет полярность подключения щупов.
Как проверить конденсаторы мультиметром
Для проверки конденсаторов мультиметром необходимо перевести мультиметр в режим измерения сопротивления, который обозначен в виде знака Ω, после чего приложить щупы к выводам конденсатора. Если конденсатор рабочий, то на экране мультиметра начнут бежать цифры, которые означают зарядку конденсатора от батареи питания мультиметра.
В зависимости от емкости конденсатора, цифры остановятся и исчезнут на определенном значении. В таком случае это будет означать, что конденсатор исправен, и его можно использовать в схемах. Если же на экране мультиметра ничего не высветилось или появилась цифра 1, то это означает что конденсатор испорченный.
Есть и такие мультиметры, которые уже оборудованы специальным гнездом для проверки конденсаторов. В том случае, когда у вас под рукой оказался именно такой мультиметр, то лучше, конечно же, проверять конденсаторы как положено.

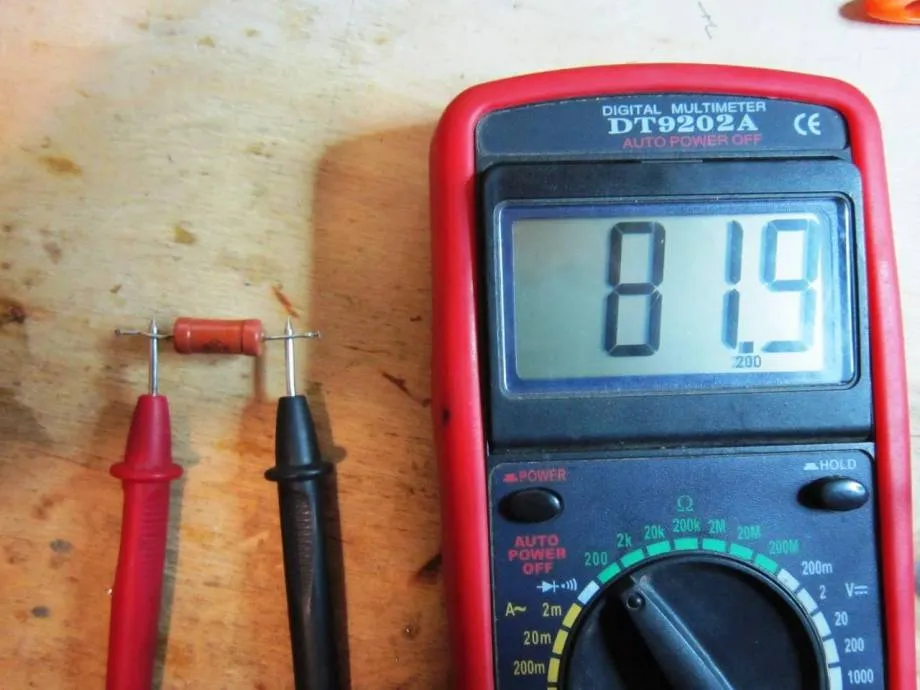

Проверка резисторов мультиметром
Для этого сначала нужно постараться правильно оценить диапазон измерения сопротивления. Если номинал сопротивления заранее известен, то переключатель мультиметра следует перевести в ближайший по значению диапазон. В таком случае ошибки при измерении сопротивления мультиметром быть не должно.
Если же сопротивление неизвестно, то можно выставить любое на мультиметре. В том случае, когда на экране высветится цифра один, нужно будет изменить диапазон измерений на другой, поскольку этот оказался не подходящим.
Нельзя во время измерения сопротивления мультиметров касаться руками неизолированной части щупов, поскольку это может изменить показания мультиметра.
Мультиметры, тестеры и их разновидности
Мультиметр, он же мультитестер, являет собой специальное устройство для измерения самых разнообразных характеристик и параметров электрической сети, а также питающихся от нее деталей и элементов.
Прибор предназначен для того, чтобы на объекте строительства или ремонта можно было с высокой точностью определить:
- постоянное и переменное напряжение;
- переменный и постоянный ток;
- сопротивление, емкость и многое другое.
Кроме вышеуказанных параметров, мультиметры оснащаются дополнительными функциями измерения, что позволяет также тестировать транзисторы, “прозванивать” кабель электропроводки до распределительной коробки и выходящие из нее провода, проверять работоспособность диодов и т.д.
Метрические приборы бывают двух основных видов: аналоговые и цифровые. Эти устройства отличаются функционалом, точностью измерения, качеством сборки, комплектацией. В любом случае это очень полезные измерительные системы для каждого.
В аналоговом мультитестере результат измерений отображается с помощью обычной стрелки на шкале. Иногда эксплуатация такого аналогового прибора не совсем уместна – новичку или не специалисту в области электрики тяжело разобраться со всеми шкалами, “ценой деления” определённого параметра, вычислить итоговое значение электрической характеристики.
И ещё, аналоговый тестер не имеет фиксации стрелки на позиции, что затрудняет считывание результата и вообще работу с прибором.
Цифровой мультиметр представляет результаты измерений в виде цифровых значений на жидкокристаллическом экране. Он обеспечивает предельную простоту эксплуатации устройства, позволяет исключить любые ошибки связанные со снятием показаний и расчётом необходимого параметра, учитывая “цену деления” шкалы. Это одна из основных причин популярности цифровых мультитестеров у мастеров.
Стандартные мультиметры могут стоить более 5 у.е. Но одно остаётся всегда неизменным – центральное место на панели занимает поворотный триггер. Не меняется расположение остальных элементов управления по углам панели, наличие необходимых разъёмов внизу панели, разноцветные условные обозначения.
Если будете приобретать такое изделие, обязательно покупайте с внешним силиконовым чехлов, который защищает от пыли, влаги, падений с небольшой высоты, имеет специальные зажимы и подставку, что бывает очень полезным в самых неожиданных ситуациях эксплуатации мультитестера.
Показания прибора
Замеры уровня напряжения в электрической сети с переменным током осуществляются вне зависимости от того, какой из щупов измерительного прибора касается фазы, а какой — ноля.
При наличии в электрической розетке напряжения, показатели мультиметра являются неизменными и составляют 220 (+/-) Вольт. При отсутствии в сети напряжения, измерительный прибор покажет на дисплее 0 Вольт.
В этом случае положение регулятора при выборе режима должно быть представлено сектором с маркировкой DСV.
Важно помнить об особенности мультиметра отображать правильные данные замеров, но с отрицательным знаком, при неправильно установленных щупах. Только правильная организация проверки напряжения тестером позволяет получить максимально точные данные, обнаружить и устранить неполадку в электрической розетке
Только правильная организация проверки напряжения тестером позволяет получить максимально точные данные, обнаружить и устранить неполадку в электрической розетке.
Измерение различных величин
Бытовая сеть электропитания
Учитывая тему и специфику статьи, речь идёт об метрическом измерении бытовой сети питания. Но для проведения работ по определению значений параметров необходимо иметь хотя бы приблизительное представление о характеристике сети бытового электрического питания.
А розетка, в данном случае, выступает исключительно в роли “точки выхода” напряжения, поэтому резонно что нужно знать с каким напряжением в розетке будет “работать” потребитель.
Во всем мире существует несколько основных категорий электрических сетей питания для бытовых электроприборов, одной из которых есть “наша” 220 В с частотой 50 Гц. Она являет собой два провода («фаза» и «ноль»), напряжение между которыми составляет 220 В.
В последнее время, для систем обеспечения частных домов и квартир иногда подключают 3-фазную сеть напряжения 380 В с частотой 50 Гц, что бы “запитать” такие устройства, как насосная станция, компрессор, токарный станок и т.д.
Бытовая электрическая сеть “выдаёт” в розетках напряжения в 220 В (одна фаза) для нынешних бытовых приборов зарубежного и отечественного производства: от чайников и фенов до посудомоечных и стиральных машин
Возникает закономерный вопрос: для чего же необходимо измерять характеристики сети? С одной стороны ответ очевиден: если вы не знаете или не уверенны в своих убеждениях относительно той розетку, которую видите перед собой и Вам необходимо производить какие-либо работы с проводкой.
С иной стороны, большинство электрических приборов точно рассчитаны на определённую частоту и напряжение. Некоторые электрические устройства ориентированы на работу от сети питания с частотой 60 Гц.
Например, привезённая микроволновая печь производства Южной Кореи оснащена трансформатором, который от “наших” 50 Гц может легко “вздуться” и она (печь) быстро выйдет из строя.
Превышение или снижение частоты, напряжения и силы тока может существенно изменить КПД приборов, в результате электрическое устройство выходит их из строя и последующая эксплуатация невозможна. Мультиметры нужны для измерения и контроля таких параметров сети.
Измерение разных параметров
Измерение сопротивления провода
Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.
При измерениях следует учитывать два фактора:
- Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
- Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.
Измерение напряжения
Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V. Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт. Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.
Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.
При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.
Замер силы тока
Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A
. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.
Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи. Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему. При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.
Замер силы тока вольтметром
Иногда нужно срочно произвести замер переменного тока, но в наличии имеется лишь недорогой мультиметр, не обладающий широкой функциональностью. В такой ситуации подойдет замер при помощи метода шунтирования.
Способ описывается формулой:
Согласно формуле, если R равняется единице, сила тока в электроцепи соответствует напряжению. Чтобы осуществить замер, нужно подобрать проводник, сопротивление которого — 1 Ом. Подойдет длинный трансформаторный провод или спираль от электрической печки. Сопротивление проводника (то есть его длина) контролируется при помощи мультитестера в режиме теста.
В конечном счете получается такая схема (используется лампа накаливания):
- От первого розеточного разъема проводник направляют к шунту. Тут же подключают щуп мультитестера.
- Второй щуп прибора стыкуют с другим концом шунта. От места соприкосновения щупа и шунта провод идет к первому контакту цоколя прибора освещения.
- От второго контакта лампы провод направляют ко второму розеточному разъему.
Чтобы замерить напряжение, мультитестер ставят в переменный режим
Прибор должен подключаться к шунту только параллельно (важное условие). Если включить питание, мультиметр определит напряжение, которое равняется силе тока, идущего по шунту
Этот показатель будет аналогичен напряжению при нагрузке.
Даже не очень дорогой мультитестер позволит произвести измерения, вполне достаточные для домашнего применения. Перед покупкой рекомендуется освоить или освежить в памяти основы построения электроцепей и работы в них измерительных устройств.
Для чего нужен мультиметр, виды и особенности
Обозначения на передней панели измерительного устройства
С обозначениями гнезд уже разобрались. Осталось понять, что написано в кольце вокруг переключателя. Рассмотрим два мультиметра: с автоматическим и с ручным способом настройки диапазона измерений.
Мультиметр с автоматическим подбором диапазона измерений включает в себя меньше обозначений. Посмотрите на рисунок ниже.
Можно выделить названия режимов измерения:
- OFF – прибор отключен;
- A или V с волнистой линией ~ говорят об измерениях переменных величин: силы тока или напряжения;
- A или V с двойной линией – одна сплошная __, а другая прерывистая — — -. Это режим для измерения параметров постоянного тока;
- Прозвонка, обозначающаяся подряд идущими дугами. Похожа на значок гудка или Wi-Fi;
- Проверка диода (его прозвонка или определение полюсов) – треугольник с палкой слева и неполным крестом справа.
Для обозначения постоянных и переменных параметров иногда используют буквы (на некоторых приборах AC и DC ставятся не до обозначения измеряемого параметра, а после):
- АСA – переменный ток;
- ACV – переменное напряжение;
- DCA – постоянный ток.
- DCV – постоянное напряжение.
Рядом с обозначениями можно встретить символы: µ, m, k, M. Это префиксы, обозначающие кратность и дробность единиц измерения.
| Префикс | Что значит? | Пример |
| µ | Миллионная часть от единицы измерения – микро (приставка «мк»). | 1 µA=0,000001 A (или микроампер равен миллионной доле Ампера). 100 µA=0,0001 А. |
| m | Тысячная часть (приставка «милли»). | 1mA=0,001 А (1 миллиампер равен тысячной доле Ампера). 100 mA=0,1 A. |
| k | 1000 единиц измерения (приставка «кило»). | 1kΩ=1000Ω (1 килоом равен 1000 Омам). 0,1 kΩ =100Ω. |
| M | Миллион единиц (приставка «Мега»). | 1 МΩ=1000kΩ=1 000 000Ω (1 Мегаом равен 1000 килоомам или 1 000 000 Омам). 0,2МΩ=200 000Ω |
На мультиметре с ручным подбором диапазона обозначений больше. На картинке ниже приведена их расшифровка.
Зачем устанавливать предел измерений?
К чему такие сложности, связанные с установлением границ измерений? Почему нельзя делать измерения, принимая диапазон от минимальных до максимально возможных значений? Для этого представьте линейку длиной в 100 метров (конечно, в мире таких нет, включите воображение
Мы будем определять расстояние между домами, где нам будет важно, сколько между ними метров и сантиметров. Для этого миллиметровая шкала нам не понадобится, и минимальное деление будет равно 1 см
Если же мы захотим измерить длину гвоздя, то не сможем получить точного результата: миллиметровых делений нет!
А если измерять 20-сантиметровой линейкой с миллиметровыми делениями размеры столешницы, то окажется, что нам этого недостаточно. С мультиметром также: при измерении в большом диапазоне малых величин результаты будут приблизительными. А при измерении больших величин в малом диапазоне может случиться так, что показания будут отсутствовать из-за невозможности преодолеть установленный диапазон.
Правила использования мультиметром dt-830
Измерение разных параметров
Измерение сопротивления провода
Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.
При измерениях следует учитывать два фактора:
- Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
- Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.
Измерение напряжения
Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V. Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт. Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.
Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.
При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.
Замер силы тока
Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A
. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.
Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи. Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему. При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.
Замер силы тока вольтметром
Иногда нужно срочно произвести замер переменного тока, но в наличии имеется лишь недорогой мультиметр, не обладающий широкой функциональностью. В такой ситуации подойдет замер при помощи метода шунтирования.
Способ описывается формулой:
Согласно формуле, если R равняется единице, сила тока в электроцепи соответствует напряжению. Чтобы осуществить замер, нужно подобрать проводник, сопротивление которого — 1 Ом. Подойдет длинный трансформаторный провод или спираль от электрической печки. Сопротивление проводника (то есть его длина) контролируется при помощи мультитестера в режиме теста.
В конечном счете получается такая схема (используется лампа накаливания):
- От первого розеточного разъема проводник направляют к шунту. Тут же подключают щуп мультитестера.
- Второй щуп прибора стыкуют с другим концом шунта. От места соприкосновения щупа и шунта провод идет к первому контакту цоколя прибора освещения.
- От второго контакта лампы провод направляют ко второму розеточному разъему.
Чтобы замерить напряжение, мультитестер ставят в переменный режим
Прибор должен подключаться к шунту только параллельно (важное условие). Если включить питание, мультиметр определит напряжение, которое равняется силе тока, идущего по шунту. Этот показатель будет аналогичен напряжению при нагрузке
Этот показатель будет аналогичен напряжению при нагрузке.
Даже не очень дорогой мультитестер позволит произвести измерения, вполне достаточные для домашнего применения. Перед покупкой рекомендуется освоить или освежить в памяти основы построения электроцепей и работы в них измерительных устройств.
Источник
Порядок измерений
Требуется ли проверить напряжение в розетке, сети 220 вольт, или включить мультиметр в режим тестера, чтобы прозвонить оборудование – в каждом типовом случае существуют свой алгоритм действий и следующие особенности:
Сопротивление проводника.
Для замера нужно прикоснуться щупами к краям проводника. При этом здесь нужно учесть 2 нюанса:
- Сначала выставляет большее значение чувствительности, а затем опытным путем подбирается нужный интервал. Так как заранее трудно определить сопротивление конкретного проводника.
- На итоговый показатель влияют сами щупы – это тоже проводники. Поэтому для получения точного значения, нужно знать, каким сопротивлением они обладают, и затем вычесть его величину из результата.
Измерение величины сопротивления с помощью мультиметра
Электричество из прибора проходит через провод и определяет величину изменения разности потенциала и силы электротока. Далее по ним вычисляется и выводится на экран значение параметра.
Напряжение.
Для того чтобы померить мультиметром напряжение в розетке, подключенной к переменной сети 220 В, нужно выполнить следующий ряд действий:
- Провод черного штекера вставляется в разъем COM – минусовой контакт, а также «земля».
- Красный проводник подключается к разъему V (или VΩmA).
- В секторе ACV необходимо установить значение 750.
- Экран должен показать нулевое значение – готовность прибора к работе.
- Далее щупы вставляются в розетку – без какой-либо последовательности.
Если ток есть, экран выдаст значение 220 вольт или около того. Если нет – показания будут «по нулям». Однако учтите также, что в случае отсутствия ноля, но не фазы – результат может быть таким же. Поэтому чтобы избежать удара током, нужно сделать проверку специальным щупом со светодиодом.
Когда требуется измерить постоянный электроток, нужно перевести прибор в режим DCV. При этом при тестировании черный провод должен идти к «-», а красный к «+».
Перед началом замеров мультиметр нужно настроить и подготовить к работе
Сила тока.
Профессиональный мультиметр позволяет выполнить проверку не только напряжения в розетке на 220 В, но также силу переменного тока. На приборе эта функция отображает режимом «А». При этом последовательность измерений не отличается от аналогичных действий при замере напряжения – отличие только в схеме подключения.
Для этого измеритель нужно включить в сеть последовательно и с нагрузкой:
- Первый щуп подключается от прибора к 1-му гнезду розетки.
- Второй щуп идет к 1-му контакту лампы.
- 2-ой контакт лампочки подсоединяется ко 2-му гнезду розетки.
- Таким образом, цепь замыкается, и экран выдает измеряемое значение.
Совет!
Чтобы не повредить прибор, всегда прикидывайте и выставляйте на шкале соответствующий диапазон измерений, в котором собираетесь определять силу тока.
Правила безопасности использования мультиметра
При работе с электрическими приборами следует придерживаться инструкции техники безопасности:
- Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
- При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
- Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
- Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
- Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
- В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
- Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.
При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах
Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники
