Акт очистки вентиляционных систем
Акт чистки системы вентиляции от горючих отходов — обязательный документ, который является отчетным для проверяющих государственных организаций (инспекций).
Акт о чистке воздуховодов и камер включает в себя следующую информацию:
- Дата проведения работ.
- Список мероприятий, которые были проведены в отношении вентиляционных систем.
- Список дополнительных элементов, подвергшихся обработке.
Акт очищения от горючих веществ содержит сведения о состоянии вентиляционной системы после проведения чистки от горючих отходов. Акт подписывается непосредственно собственником помещения и компанией, ответственной за очистку вентиляции.
Акт по чистке может быть предъявлен по запросу пожарного, эпидемиологического надзора и прочих государственных органов, осуществляющих проверку требования по организации предприятия. Акт также фиксирует:
- Компания — исполнитель выполнила установленный объем работ.
- Владелец / ответственное лицо приняло работу без наличия претензий.
Акт может быть оформлен не только предприятием, в котором проводилась чистка от горючих веществ, но и сторонней организацией. Главное — наличие подписей и печатей.
Если очистка от горючих отходов осуществлялась сторонней организацией, то в журнале должны содержаться подробные сведения, касающиеся этого предприятия:
- Наименование компании.
- Фактический адрес деятельности. Если услуги предоставлялись подразделением, то указывается адрес подразделения.
- Номер лицензии, выданной СанПиН: дата оформления и время действия.
- После проведения работы — итог, в котором отражено исходное и конечное состояние системы вентиляции.
- Сведения о проведенных работах — этапы очистки от горючих отходов.
- Дополнительные данные, которые были выяснены в результате проведенной чистке.
Дополнительными данными об очищении могут служить неисправности различного вида или засорения.
Видео, с примером очистки вентиляции от горючих отходов:
https://youtube.com/watch?v=IYu3Z5tr0RQ
Расчет вентиляции
Рассмотрим расчет естественной вентиляции, как самой простой. Для этого надо обозначить два параметра: минимальное количество воздуха, поступающего снаружи (Qп) и минимальный объем для вывода из дома (Qв). Обе величины табличные из СП 54.13330.2011 первые в таблице №1, вторые в таблице №2.
Обе они основаны на габаритах помещений дома. Поэтому вводные данные:
- Площадь всех жилых комнат (их три) – 60 м².
- Высота потолков – 3 м.
- Пристроенная кладовка – 4,5 м².
- В доме есть кухня, ванная и туалет, в которых воздухообмен соответственно: 90; 25; 25 м³/ч.
В первую очередь определяется общий воздухообмен в комнатах, для чего надо перемножаются между собой воздухообмен жилых помещений, равный 30 м³/ч на количество комнат – 3. 60х3=180 м³/ч. Это значение приточного объема, который проходит через жилые помещения.
Складываются значения воздухообменов всех подсобных помещений: 90+25+25=140 м³/ч.
Находится частота смены воздуха в кладовке. Здесь используется кратность, равная 0,2. То есть, надо объем кладовки умножить на данный показатель: 4,5х3х0,2=2,7 м/ч.
Теперь надо сложить два последних значения: 140+2,7=142,7 м³/ч. Это вытяжной объем воздуха. Далее надо сравнить вытяжной и приточный воздух: получается, что приточного больше. Его и берем за основу расчета.
Теперь надо рассчитать сечение воздуховода. К примеру, если оно квадратное со сторонами 10 см или круглое диаметром 150 мм, то производительность такой трубы при естественной вентиляции составляет 30 м³/ч. Если в сооружении дома используются стояки этого сечения, то надо установить: 180/30=6 стояков. Чтобы уменьшить количество вытяжек, можно увеличить сечения с подбором по таблице производительности воздуховодов.
Принципы расчета систем вентиляции другого типа основываются на тех же параметрах.
Скачать образец документа
Скачать в .doc/.pdfСохраните этот документ у себя в удобном формате. Это бесплатно.
Приложение N 1 к Методическим рекомендациям по организации контроля за очисткой и дезинфекцией систем вентиляции и кондиционирования воздуха МосМР 3.5.1.006-04
АКТ
САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОГО ОБСЛЕДОВАНИЯ
СИСТЕМЫ ВЕНТИЛЯЦИИ (КОНДИЦИОНИРОВАНИЯ) ВОЗДУХА
ОТ "__" ____ 200__ ГОДА
Мною, _________________________________________________________
(Ф.И.О. лица, проводившего обследование)
(аккредитационное свидетельство N __ от _______ 200_ г.) проведено
санитарно-эпидемиологическое обследование системы вентиляции
(кондиционирования) воздуха и помещения, в котором она
установлена, _____________________________________________________
(наименование объекта)
с целью оценки его санитарно-технического состояния, принятия
решения о необходимости очистки и дезинфекции, выработки тактики
проведения работ.
Обследование проведено в присутствии __________________________
(должность, Ф.И.О.
__________________________________________________________________
должностного лица объекта)
Установлено следующее
Название организации: _________________________________________
Юридический адрес: ____________________________________________
Фактический адрес: ____________________________________________
При проведении обследования оцениваются:
— наличие проектной документации, паспортов систем вентиляции и кондиционирования воздуха;
— соответствие проектной документации санитарным правилам и нормативам;
— соответствие фактического состояния, расположения и конструкции систем вентиляции и кондиционирования проектным данным;
— качество и эффективность монтажных и пусконаладочных работ;
— эффективность использования оборудования;
— возможность доступа к внутренней поверхности воздуховодов и других компонентов для проведения очистки и дезинфекции (наличие сервисных люков);
— степень загрязнения воздуховодов и других компонентов систем вентиляции и кондиционирования воздуха органическими и неорганическими отложениями;
— эффективность работы установленного в системах оборудования для обеззараживания воздуха на основе современных ультрафиолетовых технологий;
— качество и эффективность ранее проведенных работ по очистке и дезинфекции систем вентиляции и кондиционирования воздуха.
При проведении санитарно-эпидемиологического обследования выполняются следующие работы:
— замер нормируемых параметров микроклимата;
— забор материала из систем вентиляции и кондиционирования (смывы) для проведения лабораторных исследований.
Заключение
На основании проведенного санитарно-эпидемиологического
обследования система вентиляции (кондиционирования) воздуха ______
__________________________________________________________________
(название объекта)
подлежит (не подлежит) очистке и дезинфекции.
Подпись лица, проводившего обследование, ______________________
Один экземпляр акта получил: __________________________________
(руководитель объекта)
Скачать в .doc/.pdfСохраните этот документ сейчас. Пригодится.
Вы нашли то что искали?
* Нажимая на одну из этих кнопок, Вы помогаете формировать рейтинг полезности документов. Спасибо Вам!
Смежные документы
- Акт: образцы (Полный перечень документов)
- Поиск по фразе «Акт» по всему сайту
- «Акт санитарно-эпидемиологического обследования системы вентиляции (кондиционирования) воздуха».doc
Документы, которые также Вас могут заинтересовать:
- Акт сверки взаимных расчетов за транспортные перевозки
- Акт сверки взаимных расчетов за экспедиторское обслуживание (приложение к договору на транспортно-экспедиторское обслуживание внешнеторговых грузов)
- Акт сверки взаимных расчетов за автотранспортные перевозки (приложение к договору перевозки грузов автомобильным транспортом в прямом международном сообщении)
- Акт сверки взаиморасчетов по договору купли-продажи товара
- Акт сверки взаиморасчетов по оплате за электроэнергию
- Акт сверки взаиморасчетов Минпромторга России с организацией по государственному контракту
- Акт сверки взаимных расчетов (пример)
- Акт сверки внутриказначейских расчетов
- Акт сверки внутриказначейских расчетов по приносящей доход деятельности
- Акт сверки внутриказначейских расчетов
Почему следует обращаться к специалистам?
Своевременная и должная очистка и дезинфекция вентиляционных систем позволяет сохранять в жилом, офисном, производственном или другом помещении необходимый микроклимат и комфортную среду, как того требует законодательство. Помимо этого регулярное обслуживание воздуховодов:
- предотвращают риски распространения вирусов посредством системы вентиляции и кондиционирования воздуха в помещении;
- повышает производительность вентиляции, быстро устраняет неприятные запахи и нормализует влажность в помещении;
- повышает сроки эксплуатации установленной климатической техники;
- снижает риски преждевременного выхода из строя отдельных элементов конструкции;
- предупреждает образование затхлости и неприятных ароматов в помещении.
Обращение к специалистам ГосВент за услугой очистки воздуховодов позволит вам быстро и эффективно избавиться от проблем с вентиляцией помещений, и гарантирует профессиональное проведение работ с использованием сертифицированных реагентов и современного оборудования. Наш телефон +7 (499) 372-10-81.
Системы принудительного типа
В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.
Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.
Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

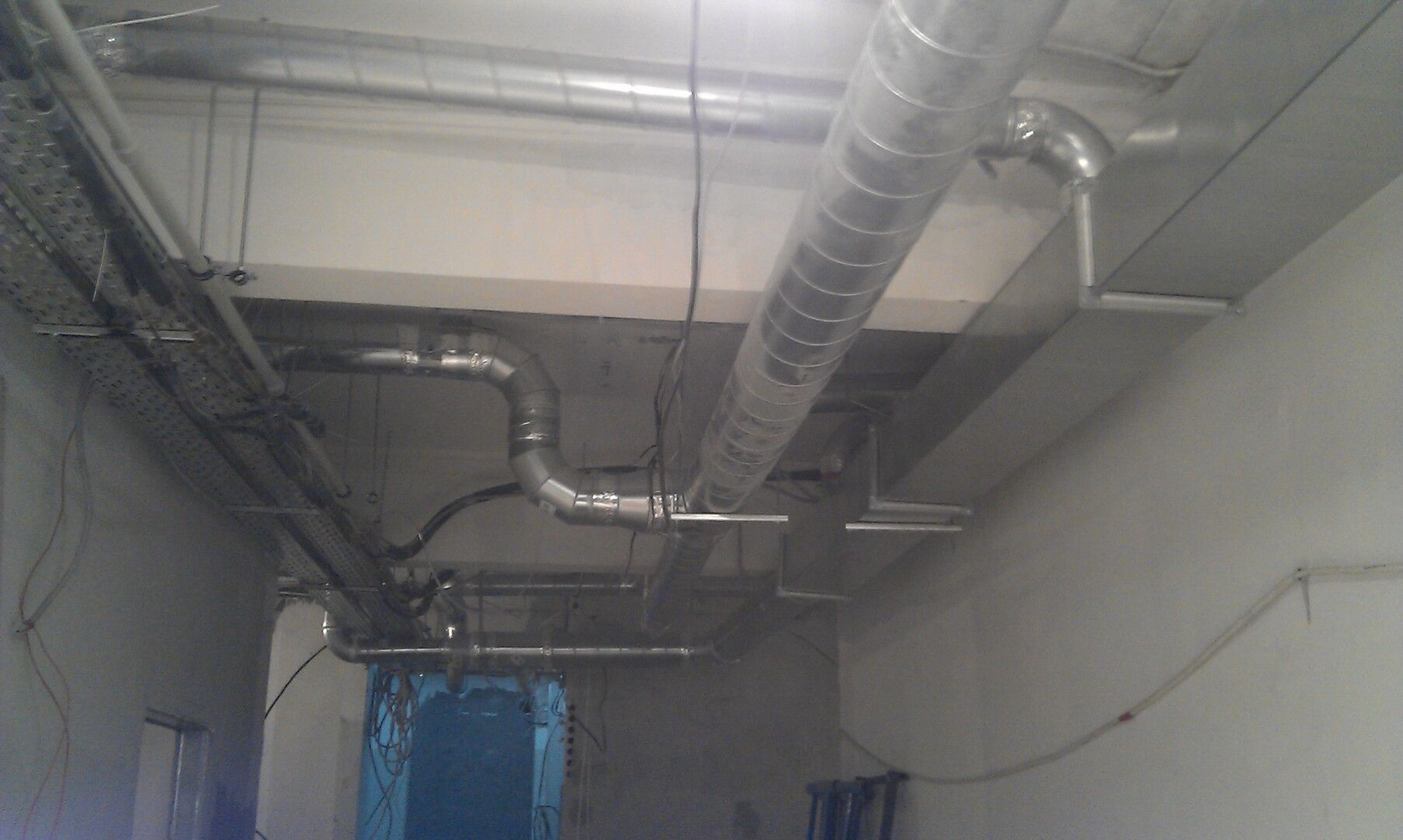

Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор
Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).
В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.
ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.
Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.
Вентиляция на химических производствах: требования, особенности, решения | Архив С. О. К. | 2022 | №10
В целях обеспечения постоянных показателей заданных параметров воздуха по чистоте приточно-вытяжная вентиляция в помещениях классов чистоты А и Б, а также в блоке радионуклидного обеспечения радиологических отделений и лабораторий должна работать в непрерывном режиме. Камера избыточного давления, позволяющая контролировать разницу давления во всём помещении. Задачей вентиляции производственных помещений является удаление отработанного воздуха вытяжная система вентиляции и замена его свежим приточная система вентиляции , специально очищенным, подогретым или охлажденным, отвечающим всем нормам. Нормы воздухообмена для чистых помещений, поликлиник, больниц от ЕвроХолод Москва. Вентиляция в Лабораториях Нормы Воздухообмена
Вентиляция в лабораториях | Вентиляция из процедурных рентгендиагностики и лучевой терапии, из помещений лечебных газов — по 50% из верхней и нижней зон. В отдельных операционных, в которых проводятся такие хирургические вмешательства, которые требуют повышенной стерильности операции на сердце или головном мозге , обеспечивается ламинарный поток воздуха. Перед вентилятором на сборном вытяжном воздуховоде следует устанавливать фильтр сверхвысокой эффективности класса Н11.
Вентиляция на химических производствах: требования, особенности, решения
Вентиляционные системы на химических предприятиях существенно отличаются от аналогичных решений для других зданий. К таким проектам предъявляется больше требований, а ответственность за результат выше — оборудование на таких объектах напрямую влияет на здоровье и жизнь сотрудников…
Группа компаний «Р-Фарм» производит вакцину «Спутник V» на заводе «Спутник Технополис»
На предприятиях, где работают с токсичными компонентами и даже живыми вирусами, необходимо уделять максимальное внимание безопасности. Химическая безопасность — это комплекс мер и условий, при которых исключается вредное воздействие опасных и ядовитых веществ
В этот перечень входит:
- техника безопасности;
- соблюдение технологий производства;
- правильное обращение с оборудованием;
- высокая дисциплина сотрудников;
- соблюдение установленных норм при строительстве и проектировании предприятий.
Применять все меры предосторожности важно не только для соблюдения предписанных условий труда на производстве, но и для сохранения окружающей среды и благополучия населения. Качественное оборудование и грамотно спроектированная система вентиляции помогают избежать не только штрафов за несоблюдение норм, но и аварийных ситуаций, которые могут иметь страшные последствия
Качественное оборудование и грамотно спроектированная система вентиляции помогают избежать не только штрафов за несоблюдение норм, но и аварийных ситуаций, которые могут иметь страшные последствия.
Незначительная оплошность на химических предприятиях может иметь высокую цену, работать на таких объектах должны только профессионалы.
Особенности вентиляции на химических производствах
К вентиляции на предприятиях химической промышленности предъявляются высокие требования
Здесь важно всё: проектирование помещений, наличие аварийного оборудования, правильная подача воздуха и вытяжка, даже материал поверхностей играет важную роль
Правильное проектирование
Вентиляционная система должна соответствовать строгим нормативным предписаниям, которые закреплены в следующих документах:
1. СП 60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная редакция СНиП 41-01-2003). В этом документе зафиксированы требования и рекомендации относительно расчётов и реализации систем вентиляции.
2. СП 2.2.1.1312–03 «Гигиенические требования к проектированию вновь строящихся и реконструируемых промышленных предприятий». В этом документе отражены стандарты к вентиляционным системам на этапе проектирования промышленных предприятий. Документ содержит данные о предельно допустимых показателях концентрации токсичных веществ в воздухе.
При разработке вентиляции учитывается этажность и размеры объекта: от этого будет зависеть количество и расположение оборудования. Технология производства, концентрация опасных зон, организация трудовой деятельности — все эти факторы учитываются специалистами при проектировании системы.
Диаграмма представляет собой кумулятивный график, то есть значение 0,84 , соответствующее 0,10 мг м 3 , означает, что 0,84 от всего времени концентрация летучих соединений в лабораториях была равной или выше 0,1 мг м 3.
Обследование промышленной вентиляции
Обследование промышленной вентиляции требуется при сертификации цехов заводов в области промышленной безопасности, с выдачей Паспорта вентсистемы с фактической воздухопроизводительностью систем и аксонометрической схемой вентустановки. По результату обследования промышленных систем вентиляции выдается Результат обследования вентиляции. В Результате работ обследования указываются состояние всех вентиляционных систем на объекте и вывод о техническом состоянии и возможности их эксплуатации. Замеры воздуха производим сертифицированным анемометром: Термоанемометр ТКА-ПКМ (52), год выпуска март 2015, номер 653. Свидетельство об утверждении типа средств измерений RU.C.A № 38006. Для допуска к производству работ по обследованию промышленной вентиляции требуется Протокол от РосТехНадзора в области Промышленной безопасности для соответствующего класса и типа промышленности.
ПРОМЫШЛЕННАЯ ВЕНТИЛЯЦИЯ
НОРМЫ ТЕМПЕРАТУРЫ, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ И СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА В РАБОЧЕЙ ЗОНЕ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ
Диагностика вентиляции
Диагностика вентиляции позволяет опредилить исправность вентиляторов, воздухонагревателей электрических и водяных, воздушных клапанов и электрических приводов, обратных клапанов и щитов управления. На основании результата диагностики системы вентиляции выдается Акт дефектации с указанием неисправностей и мероприятий по техническому обслуживанию. Техническое обслуживание систем вентиляции производится в соответсвии регламента плановых работ.
Аэродинамические испытания систем вентиляции
Аэродинамические испытания систем вентиляции проводим в соответсвии Рекомендаций по испытанию и наладке систем вентиляции Р НОСТРОЙ 2.15.3-2011 Инженерные сети зданий и сооружений внутренние. Фактические замеры потоков воздуха в воздуховодах позволяют определить герметичность воздуховодов вентиляционной системы и фактический напор вентиляторов. По результату аэродинамических испытаний проводится технической обслуживание вентситем или пусконаладочные работы.
Пусконаладка систем вентиляции
Пусконаладочные работы систем вентиляции производятся обычно при первичном запуске вентиляции: регулировка возушных клапанов и шиберов для равномерного распределения воздуха по помещениям в соотвествии проекта, а также наладка системы вентиляции производится при изменении нагрузки и назначений помещений. При пусконаладке также производится контроль и регулировака температуры воздуха, влажности на различных скоростях вентилятора, проверка срабатывания защитных датчиков и воздушных клапанов в соответсвии Рекомендаций по испытанию и наладке систем вентиляции Р НОСТРОЙ 2.15.3-2011 Инженерные сети зданий и сооружений внутренние.
Осмотр вентиляции
Осмотр вентиляции в Санкт-Петербурге производит наш инженер с выездом на объект и по результату осмотра вентиляции выдаем коммерческое предложение с указанием необходимых мероприятий по техническому обслуживанию, модернизации или ремонту существующей вентиляции и стоимости проектирования новых вентсистем. Стоимость выезда инженера и осмотра вентиляции в Санкт-Петербурге 3000 рублей с НДС. При необходимости производится зарисовка эскиза существующей вентиляции на плане помещений объекта.
ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ
ПРОЕКТИРОВАНИЕ ВЕНТИЛЯЦИИ
АНЕМОМЕТР ТКА-ПКМ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЕНТИЛЯЦИИ
Акустический расчет систем вентиляции
Акустический расчет вентиляции производится на основании паспортных данных на вентиляторы и на вентустановки в которых указаны шумовые характеристики уровень звукового давления в различных октавных частотах и расстояние на котором замерян этот показатель звукового давления. Обычно расстоние заводских замеров уровня шума 1 или 3 метра от вентилятора. По результату акустического расчета определяются мероприятия по шумоглушению: количество требуемых шумоглушителей в воздуховоды, гибкие вставки вентиляторов, виброопоры и виброгасители корпуса вентустановки, минаральная вата на перекрытие этажа здания, обустройство вентиляционной венткамеры и др.
ШУМ В СИСТЕМАХ ВЕНТИЛЯЦИИ
О СОСТОЯНИИ САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОГО БЛАГОПОЛУЧИЯ НАСЕЛЕНИЯ В РОССИЙСКОЙ ФЕДЕРАЦИИ В 2013 ГОДУ
Периодичность проверки вентиляции в доме, в квартире
Для помещений жилых домов, в которых нет оборудования, работающего на газе
Проверка состояния вентиляционных каналов и при необходимости их очистка производится:
- при приемке вентиляционных каналов в эксплуатацию;
- при переустройстве и ремонте вентиляционных каналов;
- в процессе эксплуатации вентиляционных каналов (периодическая проверка) — не реже 2 раз в год, весной и осенью;
- при отсутствии тяги, выявленной в процессе эксплуатации (по заявлению проживающих);
Периодичность проверки вентиляции для зданий, использующих газовое оборудование
Постановление Правительства РФ от 14 мая 2013 г. N 410 «О мерах по обеспечению безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования»
Пункт 12. Проверка состояния дымовых и вентиляционных каналов и при необходимости их очистка производится:
а) при приемке дымовых и вентиляционных каналов в эксплуатацию при газификации здания и (или) подключении нового газоиспользующего оборудования;
б) при переустройстве и ремонте дымовых и вентиляционных каналов;
в) в процессе эксплуатации дымовых и вентиляционных каналов (периодическая проверка) — не реже 3 раз в год (не позднее чем за 7 календарных дней до начала отопительного сезона, в середине отопительного сезона и не позднее, чем через 7 дней после окончания отопительного сезона);
г) при отсутствии тяги, выявленной в процессе эксплуатации (по заявлению проживающих);
при техническом обслуживании и ремонте внутридомового (ВДГО) и (или) внутриквартирного (ВКГО) газового оборудования;
при диагностировании внутридомового и (или) внутриквартирного газового оборудования;
при аварийно-диспетчерском обеспечении газового оборудования.
Общий план работ по сервисному обслуживанию вентиляции
| План обслуживания общеобменной вентиляции | Название работы, которая должна быть включена в план обслуживания | Цена (за услугу) | Частота (раз в год) |
| 1 | Внешний осмотр оборудования, проверка креплений, безопасности и конструкции внешних и внутренних узлов в легкодоступных местах, без работы на высоте | Включено в общие затраты | 1 |
| 2 | Осмотр и проверка условий эксплуатации оборудования | Включено в общие затраты | 1 |
| 3 | Очистка внешних и внутренних крышек оборудования в легкодоступных местах без работы на высоте | Включено в общие затраты | 1 |
| 4 | Проверка состояния и промывка фильтров теплообменника испарителя | Включено в общие затраты | 1 |
| 5 | Проверка состояния угольного и антимикробного фильтрующих элементов испарителя | Включено в общую стоимость | 1 |
| 6 | Проверка состояния, при необходимости очистка блока испарителя | Включено в общие затраты | 1 |
| 7 | Проверка состояния, исправности дренажной системы блока испарителя | Включено в общие затраты | 1 |
| 8 | Профилактическая очистка дренажной системы в испарительном блоке | Включено в общие затраты | 1 |
| 9 | Проверка состояния и механическая (ручная) очистка конденсатора наружного блока в легкодоступных местах без работы на высоте | Включено в общие затраты | 1 |
| 10 | Проверка состояния трубопроводов хладагента в легкодоступных местах без работы на высоте (в случае утечек) | Отдельный расчет | 1 |
| 11 | Проверка состояния, пригодности к использованию и профилактическая затяжка соединений труб хладагента в легкодоступных местах без работы на высоте | Включено в общие затраты | 1 |
| 12 | Проверка состояния теплоизоляции, линий хладагента в легкодоступных местах без больших высот | Включено в общую стоимость | 1 |
| 13 | Проверка напряжения в сети, соответствие фаз | Включено в общую стоимость | 1 |
| 14 | Проверка состояния контактов, профилактическая затяжка винтов контактных клемм | Включено в общую стоимость | 1 |
| 15 | Проверка значений тока электродвигателей вентиляторов и компрессоров | Включено в общие затраты | 1 |
| 16 | Проверка герметичности системы путем проверки давления хладагента | Включено в общие затраты | 1 |
| 17 | Проверка свободного хода электродвигателей (подшипники, роторы) | Включено в общие затраты | 1 |
| 18 | Проверка системы, осмотр и оценка всех режимов работы | Включено в общие затраты | 1 |
| 19 | Тестирование и оценка панели управления, замена батарей | Включено в общие затраты | 1 |
| 20 | Проверка и оценка рабочего давления хладагента в нагнетательной линии | Включено в общую стоимость | 1 |
| 21 | Корректировка рабочих давлений хладагента в соответствии с температурой окружающей среды для оптимальной работы | Отдельный расчет. Отдельный счет-фактура | Сначала обслуживание, затем включение. |
Все пункты включены в план обслуживания в качестве обязательного условия.
Итог
Проверка состояния дымовых и вентиляционных каналов и при необходимости их очистка производится:
- В соответствии с пунктом 12 Постановления Правительства №410 — при приемке дымовых и вентиляционных каналов в эксплуатацию при газификации здания и (или) подключении нового газоиспользующего оборудования;
- В соответствии с пунктом 4.3.12 МДК 2-04.2004 (Методическое пособие по содержанию и ремонту жилищного фонда. МДК 2-04.2004″ (утв. Госстроем России)
- дымоходы кирпичные — один раз в три месяца;
- вентиляционных каналов помещений, в которых установлены газовые приборы, — не реже двух раз в год (зимой и летом).
