Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении
Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.
Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.
Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.
В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.
На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.
Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.
Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.
На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.
Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.
Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.
Поэтому по технологии, везде где есть прокалывающие зубья, все эти зажимы считаются одноразовыми!
Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

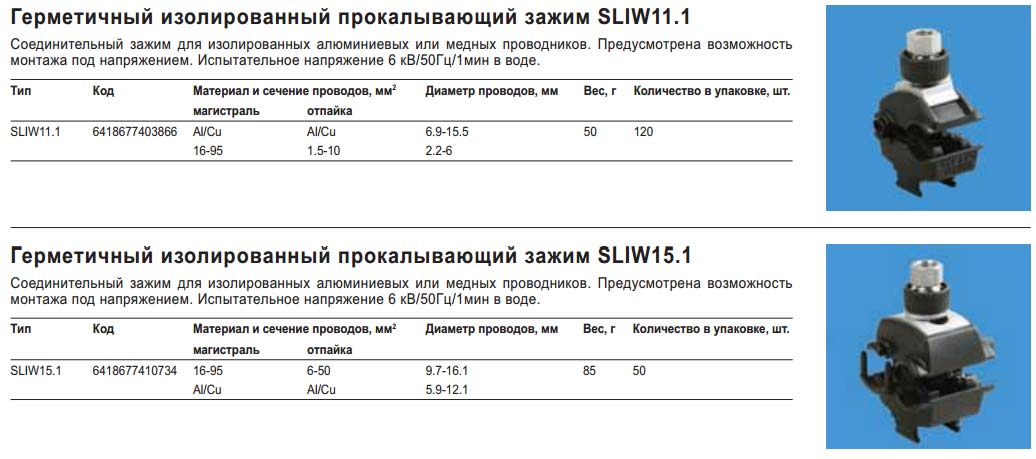

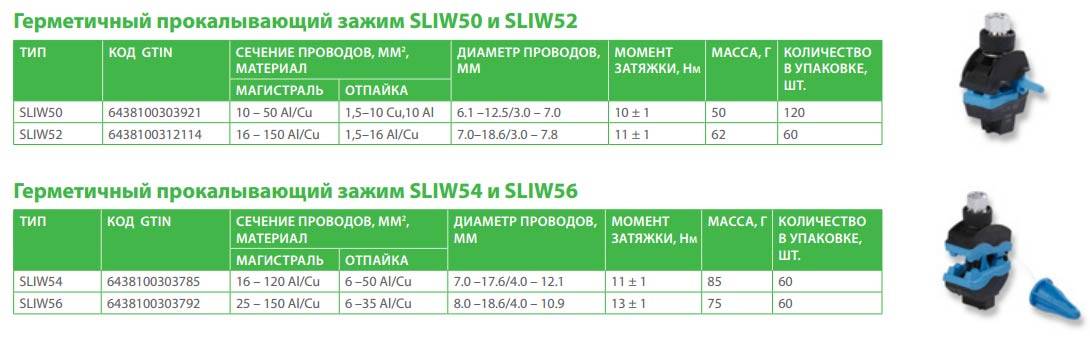

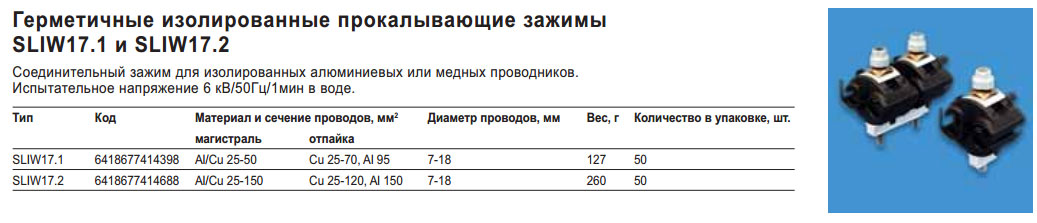

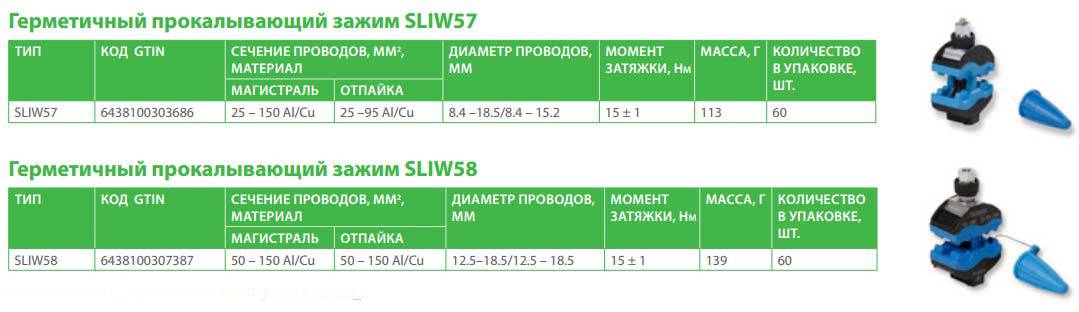

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:
Если вам необходимо сделать ответвление проводом СИП от не изолированных голых проводов, сечением от А-16 до 70 или АС-16-70 и более, или наоборот подключить к ним СИП, используются зажимы другой конструкции.
У них со стороны магистрали идет привычная всем плашка, которая ставится на голый провод, а со стороны ответвления – прокалывающая пластина. Вот их марки, характеристики и технические параметры:
Если нет в наличии подобных переходных проколов многие электрики поступают по старинке – конец провода СИП, который подключается к голой магистрали попросту зачищается на 20-30см, и делается обыкновенная скрутка-бандаж.
Делать так нельзя из-за конструкции проводов СИП. Так как жила в нем многопроволочная, то постепенно между проволоками будет проникать влага. Со временем на все большую длину от места скрутки, ухудшая при этом сопротивление изоляции всей линии. В крайнем случае при отсутствии переходных герметичных проколов можно воспользоваться плашечными зажимами с защитным кожухом. Снимаете изоляцию с СИП на 5см и соединяете его с голой ВЛ через плашку. После чего сверху одеваете герметичный кожух.
Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.
Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.
Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.
После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку
Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов
Подключение кабеля к СИП на опоре
На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.
Самые пригодные для этого зажимы:
- Ensto — SLIP 12.1
- Niled — Р616R
- ИЭК — ЗОИ 16-70/1,5-10
- КВТ — ЗПО 16-95/1,5-10
Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.
жила после прокола с изоляцией
жила после прокола без изоляции
Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:
Герметичные и влагозащищенные прокалывающие зажимы
Наиболее распространены два типа проколов – водонепроницаемые и герметичные. Все производители для модернизации и развития линейки в последнее время сделали выбор в пользу консервов.
В колющих зажимах контакт обеспечивается пластинами с пирамидальными зубьями и калиброванной на сдвиг головкой. Разрушающий момент варьируется от 9 до 20 ньютонов в зависимости от отметки на «гайке» и сечения присоединяемых проводов.
На корпусе каждого зажима должны быть указаны две характеристики – сечение основной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.
Например, герметичный хомут SLIW54 16-120/6-50. Первая надпись означает строку от 16мм2 до 120мм2 включительно. Другая часть кабеля для пайки или СИП, которую можно подключить через этот прокол. При выборе лучше всего покупать гайки, ближайшие к большему проводу, который нужно подключить, чтобы обеспечить лучший контакт перехода.
Большинство таких зажимов можно использовать для подключения кабеля к действующей СИП, так как режущая головка и болт внутри никак не соприкасаются с контактной пластиной.
На всех хомутах кроме ножниц есть еще и вторая головка, но она нужна только для разборки. Помните, что все эти проколы считаются одноразовыми. Не путайте их с простыми хомутами для форсунок, которые можно откручивать и крутить хоть сто раз.
Бывают случаи, когда электрики пытаются повторно использовать прокалывающие зажимы либо на той же линии, либо на другой линии. Хотя первая головка оторвана, вторую используют для затягивания.
Помимо того, что без динамометрического ключа невозможно рассчитать точный момент затяжки, про деформацию зубьев контактной пластины после первого прокола почему-то все забывают. На фото ниже справа — зубы после CIP-прокола, слева — без прокола. Почувствуйте то, что называется разницей.
Их острота уже не та, и, следовательно, некоторые из них могут просто отсыреть изоляцию и не пройти сквозь нее.
Чтобы производители не афишировали и не говорили. Это из-за зубцов, а не из-за вины гайки.
Технические характеристики и марки прошивных хомутов от самых известных производителей СИП-фитингов:
EnstoSicamNiledKVTIEKEГерметичные хомуты Ensto
Герметичные хомуты Sicam
Герметичные хомуты
Прошивные клещи KBT
Клещи для пирсинга IEK
Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа
При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.
Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.
С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.
Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.
Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.
При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.
Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.
Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.
Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.
Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.
Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.
Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.
Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.
Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.
Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.
Варианты соединения
Зависимо от места расположения щита учета, возникают варианты, соединить СИП меж собой или с проводом другого типа.Основными элементами сжима являются две стальные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются меж собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.Обязательно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыденным обрывом.
Щит учета расположен на опоре полосы
Трасса полосы может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.
- уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
- гильзы алюмомедные
И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.Правда некоторые энергосетевые компании категорически требуют обеспечить непосредственно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком.Внедрение гильз хоть и надежный, но самый неудобный вариант. Понадобится особенные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.Рис. 22.
жила после прокола без изоляцииЕсли вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:
Хоть какой из соединяемых проводников контактирует только со стальными пластинами.
Употребляют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – восемьдесят % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали . Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть подходящим образом при минимуме свободного места будет проблематично.Ульяновский городской технический институт Соединители для прямого соединения СИП с другими кабелями и проводами. Провода типа СИП могут соединяться не только меж собой, ну и с голыми проводами и кабелями. Алюминиевая трубчатая часть заполнена контактной смазкой.
На что здесь нужно навести внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот более качественные марки таких зажимов:
Вот более качественные марки таких зажимов:
Щит учета расположен на стене дома
Рассмотрим 2-ой вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Соединители и трубки для герметизацииШирина шестигранного углубления,Термоусаживаемая трубка тип WCSMДля прямого соединения СИП, когда провода подвергаются действию механической нагрузки, употребляются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22).
Вариант выполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от шестнадцать мм два до 100 20 мм два с отпайкой, имеющей сечение от 6 мм два до 50 мм два . В качестве отпайки может быть применен СИП, либо обыденный медный кабель, например .
Электрика. 2009. № 1). Они могут употребляться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до один кВ.На опоре все решается с помощью прокалывающих зажимов. Обычно, употребляют кабель ВВГнг 3*10 с цельной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.Самые применимые для этого зажимы:
Технические данные промежуточных зажимов для самонесущей системы СИПСИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 30 5 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с внедрением алюминия.
Типичные ошибки при соединении проводов опрессовкой
Часто при проведении наращивания или соединения совершаются ошибки, влияющие на работоспособность и надежность линии электропередач. Ниже приведен список наиболее частых проблем:
Несоблюдение сторон магистраль – ответвление. Переходник с прокусывающими зажимами имеет две плашки. Если перепутать магистраль и ответвление, то контакт будет плохим. Использование неподходящих зажимов при соединении СИП и неизолированного провода. Монтаж несоответствующего переходника приведет к быстрому обрыву линии. Соединять алюминиевые и медные кабеля можно, но только при условии применения соответствующих зажимов. При стыковке СИП и тонкого провода лучше второй загнуть, чтобы точно обеспечить прокол. Кроме того, рекомендуется использовать соединитель с мелкими зубьями. Плохая изоляция – частая ошибка
Важно обеспечить надежную герметичность, для чего и используют колпачки. Некачественный прокол жил вследствие перекоса зажима
Важно заводить провода ровно. Для этого используются держатели. Перетяжка гайки ослабит несущую нагрузку кабеля, поскольку жила будет продавлена не на ту глубину, на которую рассчитана. Использование рожковых ключей – главная причина перекоса. Лучше применять накидные ключи. Срывную гайку следует дотянуть до срыва головки, иначе при эксплуатации линии быстро пропадет контакт. Повторное использование зажима запрещено, поскольку зубчики деформируются при демонтаже и уже не смогут обеспечить надежный контакт. Два ответвления из оного прокола делать запрещено. Требуется делать прокол для каждой жилы отдельно. Использование неподходящих зажимов для высоковольтного СИП. Здесь потребуются соединители с усиленными зубьями. Проведение работ под напряжением возможно, но не со всеми зажимами. Поэтому лучше обезопасить себя, при отсутствии опыта работ. Использование зажимов старого образца приведет к быстрому окислению контактов. К тому е потребуется постоянное подтягивание гаек. Отсутствие стяжки меду магистральным кабелем и ответвлением приведет к постепенному ослабеванию контакта, поэтому следует позаботиться о фиксации.
Соблюдение технологии монтажа и правильный выбор соединителя – гарантия получения надежного соединения провода СИП.
При этом важно не забывать про безопасность и соблюдать меры предосторожности при проведении электромонтажных работ. Почему СИП нельзя заводить в дом?
Почему СИП нельзя заводить в дом?
Кабеля данного вида относятся к пожароопасным и предназначены исключительно для уличного электромонтажа.
Можно ли соединять СИП кабель под напряжением?
Существуют специальные зажимы, с которыми моно работать не отключая линию. Однако, при отсутствии опыта работ лучше всегда соединять провода при отключенном напряжении.
Как завести СИП в дом?
Самонесущий кабель не заводят в дом. Перед вводом его соединяют с другим, например, ВВГ, который в дальнейшем и ведут внутрь.
Какой СИП требуется для частного дома?
Оптимальным вариантом станет СИП-4. Это провод без несущего троса с равным сечением. Минимальный показатель 16 мм². Этого достаточно для заведения электрики в дом.
Способы соединения СИП провода с медным неизолированным кабелем
СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.
В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.
Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:
- соединение проводов с помощью клемм
- использование для соединения ответвительных сжимов
- применение болтов, шайб и гаек
Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.
Варианты соединения
Зависимо от места расположения щита учета, возникают варианты, соединить СИП меж собой или с проводом другого типа.Основными элементами сжима являются две стальные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются меж собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.Обязательно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыденным обрывом.
Щит учета расположен на опоре полосы
Трасса полосы может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.
- уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
- гильзы алюмомедные
И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.Правда некоторые энергосетевые компании категорически требуют обеспечить непосредственно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком.Внедрение гильз хоть и надежный, но самый неудобный вариант. Понадобится особенные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.Рис. 22.
жила после прокола без изоляцииЕсли вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:
Хоть какой из соединяемых проводников контактирует только со стальными пластинами.
Употребляют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – восемьдесят % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали . Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть подходящим образом при минимуме свободного места будет проблематично.Ульяновский городской технический институт Соединители для прямого соединения СИП с другими кабелями и проводами. Провода типа СИП могут соединяться не только меж собой, ну и с голыми проводами и кабелями. Алюминиевая трубчатая часть заполнена контактной смазкой.
На что здесь нужно навести внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением
Вот более качественные марки таких зажимов:
Вот более качественные марки таких зажимов:
Щит учета расположен на стене дома
Рассмотрим 2-ой вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Соединители и трубки для герметизацииШирина шестигранного углубления,Термоусаживаемая трубка тип WCSMДля прямого соединения СИП, когда провода подвергаются действию механической нагрузки, употребляются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22).
Вариант выполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от шестнадцать мм два до 100 20 мм два с отпайкой, имеющей сечение от 6 мм два до 50 мм два . В качестве отпайки может быть применен СИП, либо обыденный медный кабель, например .
Электрика. 2009. № 1). Они могут употребляться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до один кВ.На опоре все решается с помощью прокалывающих зажимов. Обычно, употребляют кабель ВВГнг 3*10 с цельной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.Самые применимые для этого зажимы:
Технические данные промежуточных зажимов для самонесущей системы СИПСИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 30 5 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с внедрением алюминия.
Как соединить провода СИП между собой

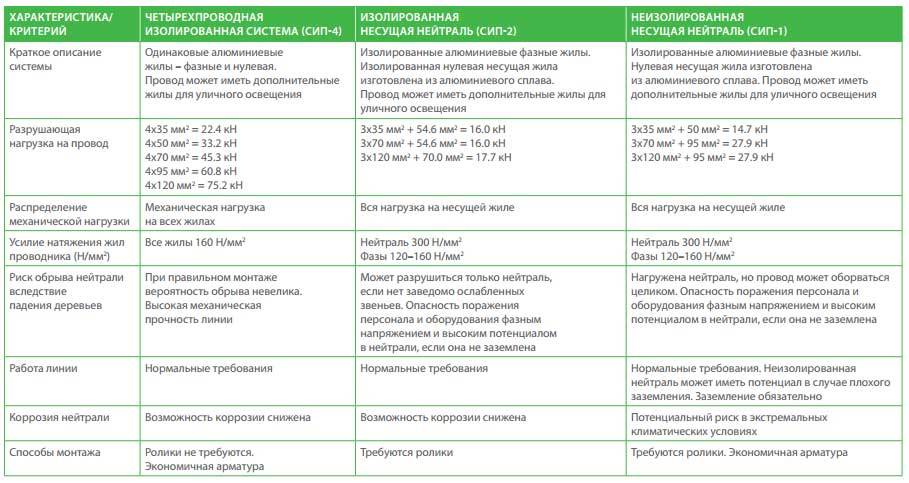

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.
Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.
Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.
Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.
Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.
Причем эти зажимы используйте для фазных проводников
. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.
В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.
Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.
Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.
Как правильно соединять электрические провода?
Значение имеет электрическая проводка не только внутренняя, но и наружная. Некоторые потребители наивно полагают, что полностью заменив в доме электрическую проводку, могут не беспокоиться о перегрузках и нагреве, однако это не так.
Если до ввода в дом по-прежнему остается старый кабель, то аварии можно ждать именно здесь. Чтобы полностью исключить такую возможность, самым оптимальным решением будет заменить подвод к дому начиная от места присоединения к магистральной линии.
Как соединить провода СИП
Еще очень часто можно встретить в качестве подводящих – алюминиевые или стальные многожильные провода, не отличающиеся хорошими характеристиками.
Отсутствие изоляции приводит к необходимости дополнительных мер защиты от короткого замыкания, что увеличивает габариты воздушной линии к тому же, провода подвергаются воздействию осадков.
В настоящее время уже найдена адекватная замена – это провода СИП. Самонесущий изолированный провод – это алюминиевый кабель, используемый для подвода электроэнергии до бытовых распределительных щитов и характеризующийся следующими достоинствами:
- · надежная и негорючая изоляция;
- · срок эксплуатации изоляции до 25 лет в самых агрессивных условиях;
- · легкий монтаж, благодаря большому разнообразию крепежной арматуры.
В отличие от других типов проводов, при соединении, тут не требуется очищать сердцевину от изоляции, чтобы сделать ответвление, для этого используются специальные односторонние прокалывающие зажимы. Усилие зажима регулируется до необходимого уровня с помощью срывной шестигранной головки.
Для каждой из жил применяется свой зажим, а для крепления к стене нет необходимости крепить изоляторы, достаточно обычного кронштейна с зажимом.
Как соединить провода на столбе
Хотя во всем цивилизованном мире для присоединения потребительской линии к воздушной магистрали, применяются распределительные щиты, устанавливаемые там же, в отечественных электросетях, для присоединения абонента, по-прежнему предпочитают пользоваться скрутками, иногда болтовыми зажимами.
Следует признать, что это хотя и эффективно, но не функционально, так как в случае каких-то ремонтных работ, приходится все откручивать или попросту отрезать.
Для соединения между собой магистральных участков провода, используются исключительно зажимы с обводными соединителями.
Сам зажим, представляет собой кабельную арматуру, куда вставляются окончания магистрального провода, и с помощью болтов выполняется стяжка, а для обеспечения хорошего контакта, дополнительно делается обвод мимо стяжки, из провода такого же сечения и материала, что и сама линия.
Для магистральной линии очень важна механическая прочность, чтобы противостоять ветровым нагрузкам, поэтому стяжку могут делать и с помощью металлических петель или хомутов, а электрическую связь обеспечивают исключительно обводным соединителем.
Как соединить силовые провода
Нагрузка бывает двух типов – силовая и осветительная и поэтому, при проектировании схемы электроснабжения в доме, рекомендуется разделять их.
Именно силовая нагрузка требует большего сечения провода, так как к розеткам подключаются приборы намного мощнее светильников.
Исходя из этого, силовые провода, требуют тщательного внимания, не только при выборе, но и подключении, если выполняется новая схема снабжения, то скрутки исключаются полностью.
Для соединения между собой силовых линий, используют различную коммутационную арматуру, рассчитанную естественно на соответствующие нагрузки.
