Распространённые ошибки
Во время сооружения линии электропередач необходимо в точности соблюдать требования действующих норм и стандартов, которые способны повлиять на надежность электроснабжения. Именно поэтому необходимо с особой тщательностью подходить к выбору линейно-сцепной арматуры и расчету параметров воздушной линии.
Ошибки могут быть чреваты очень серьезными последствиями. Не допустить или свести их появление к минимуму можно, помня о следующих важных нюансах:
- Перед вынесением окончательного решения во время приемки ВЛ необходимо опираться не только на результаты визуального осмотра уже возведённой линии, но и правильность выполнения монтажа, личное присутствие во время которого обязательно.
- Для прокладки магистрали должны использоваться материалы, удовлетворяющие требованиям, которые предъявляются к строящейся ВЛ.
- Монтажная бригада должна иметь в наличии весь необходимый комплект оборудования, инструмента и приспособлений.
- Заниматься возведением и обслуживанием магистрали должен только обученный персонал.
- Начинать прокладку линии разрешается, только имея на руках качественно разработанный проект.
Неправильный выбор зажимов
В большинстве случаев необходимость доработки проекта ВЛ, предусматривающего использование СИП кабеля, возникает из-за неправильного подбора прокалывающих зажимов. Например, когда рекомендованный зажим был выбран без учета сечения провода. В итоге получается, что зажим, который предназначен для работы с кабелем меньшего сечения, неспособен проколоть изоляцию, вследствие чего нельзя обеспечить хороший контакт с проводником.
Если же всё-таки контакт возникает, то через зажим будет проходить ток больше той величины, на которую он рассчитан. Это в конечном итоге может привести к аварии на линии. Также возможна и другая ситуация, когда рекомендованный к использованию в проекте зажим был подобран без учета материала кабеля СИП. Если эту ошибку своевременно не заметить и не устранить, то это может привести к разрушению проводника в месте контакта из-за электрохимической коррозии.
Монтаж прокалывающих зажимов СИП

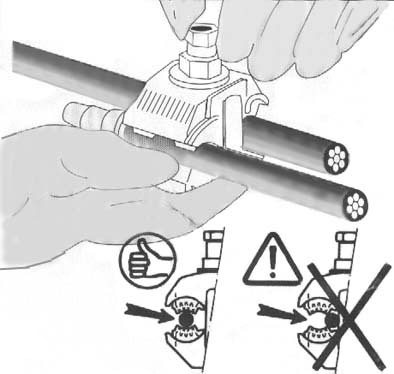

Как устанавливаются зажимы для пирсинга? Когда основная линия натянута, все сердечники находятся в натянутом состоянии. В этом состоянии отделить руками одну из вен от нормального пучка затруднительно, а часто и не удается.
Ни в коем случае не используйте для этого отвертку, так как рано или поздно вы повредите изоляцию тычком. Для этого используются пластиковые проставки.
Между двумя проводами вставляется клин и через прибл. 20 см, между теми же проводами монтируется еще один. Таким образом, ядро отделяют от суставного пучка на 4-5 см.
После этого можно смело монтировать хомут, проложив провод в одну сторону, а кран в другую. Следует отметить, что провода проложены параллельно, без перекосов.
Не рекомендуется использовать для затяжки стандартные гаечные ключи с открытым зевом.
При затягивании острые зубья толкают и протыкают СИП-изоляцию. Для предотвращения дальнейшего окисления в месте прокола внутри хомута есть специальная смазка. Он закрывает прокол и, таким образом, блокирует доступ воздуха.
Контактные пластины одинаково подходят как для алюминиевых, так и для медных проводников. Можно сказать, что это идеальное место для пересечения алюминия и меди.
Как соединить СИП с сипом. Ввод в дом проводом СИП
Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.
Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:
- Провод СИП 2х16 длинной — 12 метров;
- Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
- Зажимы прокалывающие ответвительные — 2 штуки;
- Оцинкованный уголок с отверстиями — 1 штука;
- Герметичная коробка с DIN рейкой — 1 штука;
- ПВХ гофра с креплениями — 20 метров;
- Двужильный медный кабель АВВГ 2х10 — 15 метров.
- Автоматический выключатель EKF ВА47-73 — 2 штуки.

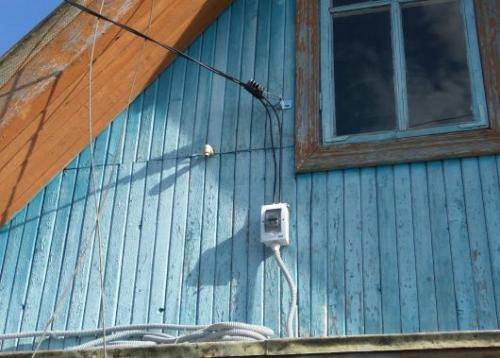

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.
Монтаж СИП на фронтоне дома

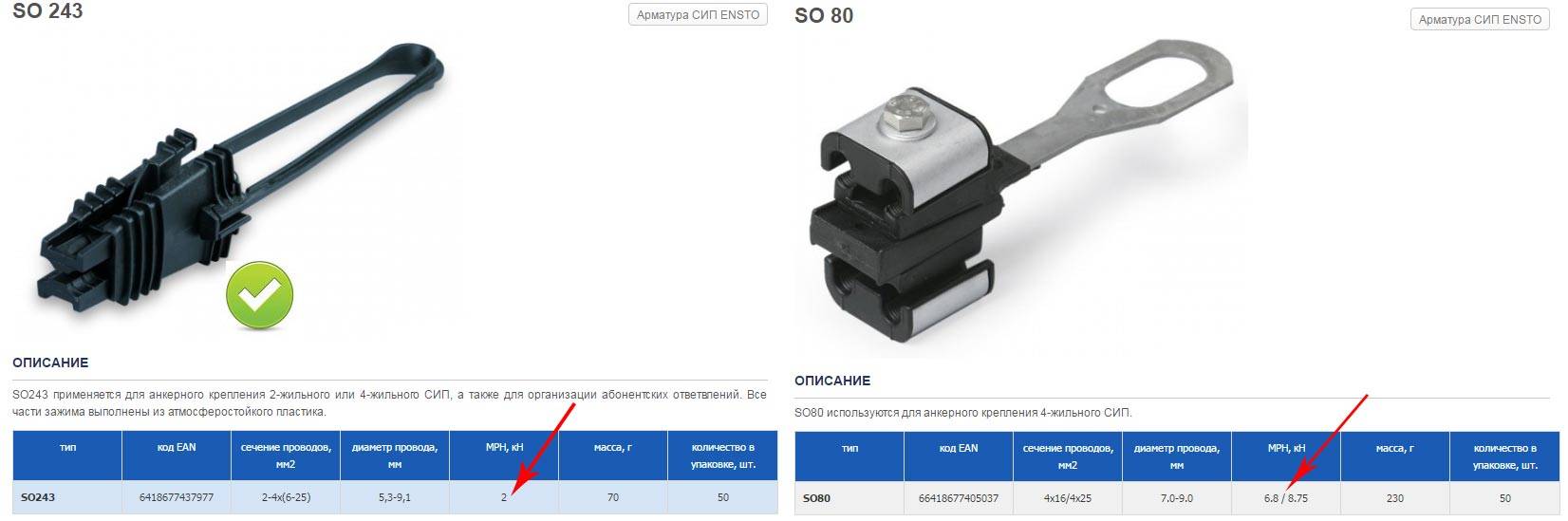

Анкерный зажим СИП
Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!
7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.
Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.
Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.
Маркировка зажимов
Маркировка прокалывающих зажимов, производимых различными фирмами, может отличаться друг от друга. Она должна содержать информацию о сечениях проводов — кабельного магистрального и ответвительного. Определяющие параметры — диапазоны сечений проводов.
Например, маркировка компании «Техэлектро», работающей уже более 20 лет, следующая: ЗПО 16-95/1,5-10, означает: зажим прокалывающий ответвительный, сечение магистрального провода от 16 до 95 мм 2 , сечение ответвительного провода от 1,5 до 10 мм 2 .
Вот примерная номенклатура прокалывающих зажимов фирмы
- ЗПО 16-95/1,5-10
- ЗПО 16-95/4-35(50)
- ЗПО 50-150/6-35(50)
- ЗПО 50-150/50-150
- ЗПК 35-95/4-54
Прокалывающие зажимы в резиновом корпусе.
Соединение СИП кабеля с медным проводом при помощи клемм
Если вам необходимо соединить СИП кабель с медным голым неизолированным проводом в домашних условиях, а вы не хотите (либо не имеете возможности) обращаться к специалистам – купите пружинные клеммы. Они стоят недорого, но позволяют соединить провода с жилами из разнородных металлов быстро и безопасно.
Сам процесс соединения проводов проходит в несколько этапов:
- с провода снимается изоляция
- оголенная жила вставляется в специальное отверстие в клемме
- жила фиксируется пружиной
Соединение проводов с жилами из разнородных металлов проблематично не из-за качественных характеристик материалов или сложности процесса, а потому, что алюминий и медь имеют различную степень окисления: алюминий окисляется практически моментально при соприкосновении с внешними факторами, а медь делает это очень медленно. В результате в месте соединения образуется пленка, которая препятствует созданию надежного контакта.
Пружинные клеммы производятся из специального материала, который обработан пастой, предотвращающей окисление проводов, что обеспечивает надежное соединение и устойчивый контакт между ними.
Как и чем соединить провода СИП-3 в пролете и шлейфах на ВЛЗ 6-10кв
Соединения защищенных проводов СИП-3 можно выполнять как в шлейфах, так и в пролетах. В шлейфах для этого используют герметичные прокалывающие зажимы, аналогичные тем, что применяют на низковольтных ВЛИ-0,4кв.
Единственный момент на который следует обратить внимание — для увеличения нагрузочной способности зажимов и надежности контакта, следует выбирать именно сдвоенные проколы. Выбор таких прокалывающих зажимов очень широк и представлен на рынке разными производителями
Выбор таких прокалывающих зажимов очень широк и представлен на рынке разными производителями.
Сверху они оборудованы двумя затягивающими болтами со срывной головкой. Срыв головки надежнее всего осуществлять с применением накидного ключа.
Для соединения защищенных проводов СИП-3 с голыми проводами марок АС, следует использовать соединительные ответвительные зажимы другой конструкции. У них прокалывающие зубья расположены только с одной стороны. С другой — гладкая поверхность как у обыкновенной плашки.
Перед установкой зажима не забывайте зачищать щеткой голый неизолированный провод.
Если у вас нет в наличии герметичных проколов, то можно воспользоваться другими плашечными зажимами. Например SLW25 от Ensto.
Для защиты от влаги снаружи, плашку закрывают специальным кожухом, который выполнен из пластмассы стойкой к ультрафиолетовому излучению.

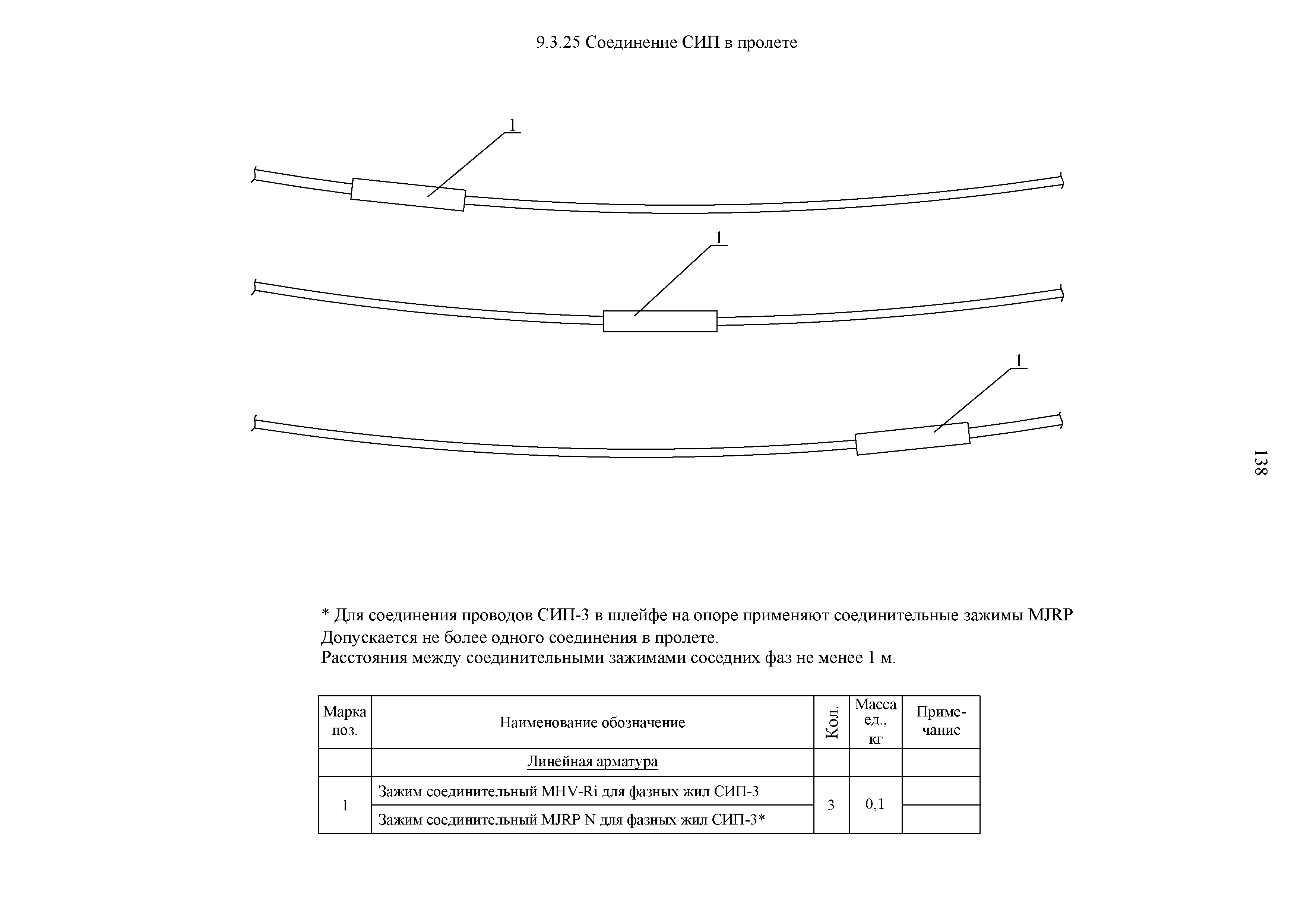

Для соединения проводов СИП-3 в пролете можно применять несколько видов гильз. Например обжимные соединители от фирмы Niled — MJRP.
На изолированных линиях низкого напряжения ВЛИ-0,4кв применяются аналогичные соединительные гильзы MJPT или ГСИ-Н.
Однако применять такие же гильзы на высоковольтном проводе СИП-3 запрещено!
Для монтажа обжимного соединителя вам обязательно понадобится механический или гидравлический пресс со специальными матрицами E173 и E215.
Чтобы обеспечить надежную герметизацию соединения, необходимо выполнить обжатие крайних поясков гильзы, имеющих металлические кольца.
Характеристики соединительных гильз:
Если у вас нет в наличии пресса, изолированные провода в пролете можно соединить еще одним способом. Особенно он распространен при оперативном аварийном ремонте в случае обрыва СИП-3.
Для этого применяются соединительные зажимы цангового типа — MHV. Для них не требуется пресс.
После этого вставляют до упора в цанговый зажим и с помощью двух стандартных рожковых гаечных ключей затягивают соответствующую гайку-колпачок. Затяжка происходит до момента отрыва цанг внутри зажима.
Этот момент должен сопровождаться характерным щелчком.
Характеристики цанговых зажимов для ВЛЗ:
При монтаже на защищенном проводе ВЛЗ-6-10кв цанговые зажимы должны устанавливаться в комплекте с надвижными или термоусаживаемыми чехлами. Причем здесь нужно использовать высоковольтные толстостенные термотрубки.
Не забудьте перед соединением проводов, предварительно одеть термоусадку на сам СИП-3. И только потом осуществлять их гильзование.
После срыва, термоусаживаемый чехол надвигают на затянутый зажим и с помощью газовой горелки разогревают трубку, постепенно смещая зону разогрева от середины к краям.
Компания Ensto предлагает несколько иной вид соединительного зажима. Здесь вам вообще не понадобится никаких ключей или пресса.
Для этого применяются автоматические соединители марки — CIL.
Они обладают высокой механической прочностью — не менее 90% от прочности цельного провода. Для монтажа такого зажима не требуется специнструмента.
Снимаете изоляцию с СИП-3 на половину длины соединителя, зачищаете оголенные жилы.
После чего жила с небольшим усилием просто вставляется внутрь зажима. Благодаря клиновидным подпружиненным контактам происходит мгновенная фиксация провода.
Для восстановления защитного покрова СИП необходимо также воспользоваться термоусаживаемой трубкой. Причем есть комплекты где используется холодная термоусадка.
Здесь вам будет не нужна даже газовая горелка.
Характеристики автоматических соединительных гильз CIL:
Несмотря на большое разнообразие гильз, позволяющих легко соединить защищенные провода в пролете, все таки более надежный контакт обеспечивается при подключении проводов на анкерной опоре именно в шлейфах. Поэтому заранее грамотно рассчитывайте расход СИП-3 согласно трассы ВЛЗ 6-10кв, чтобы свести к минимуму соединения в пролетах.
Способы соединения СИП кабеля
Существует несколько способов соединения двух СИП кабелей разного или одинакового сечения. Самый простой из них – скручивание с последующей спайкой. Чтобы соединить провода между собой, выполните следующие действия:
зачистите медные жилы обоих проводов (достаточно будет двух-трех см) приложите их друг к другу и тщательно скрутите
Обратите внимание, что расстояние между жилами должно быть минимальным. При образовании больших зазоров контакт будет не достаточно качественным при помощи специального аппарата осуществите сварку и спайку двух концов тщательно изолируйте место соединения
В качестве изоляции можно использовать специальную клейкую ленту или колпачки, которые предназначены специально для этой цели
В качестве изоляции можно использовать специальную клейкую ленту или колпачки, которые предназначены специально для этой цели.
Соединить два СИП кабеля между собой можно также с помощью простых болтов. Стоит отметить, что созданное таким способом соединение, по мнению профессиональных электриков, является самым качественным, надежным и долговечным. Процесс соединения отличается простотой – соединить два провода можно самостоятельно в короткие сроки. Для этого необходимо выполнить ряд процедур:
- зачистить жилы обоих проводов. В данном случае длина зачищаемого участка зависит от объема болта
- зачищенную жилу загнуть в форме петли
- петлю надеть на болт
- сверху расположить промежуточную шайбу
Есть и другие способы соединения двух СИП проводов, но все они требуют наличия определенных навыков и специальных инструментов, поэтому используют их крайне редко, тем более для прокладки частной электросети.
Герметичные и влагозащищенные прокалывающие зажимы
Наиболее распространены два типа проколов – водонепроницаемые и герметичные. Все производители для модернизации и развития линейки в последнее время сделали выбор в пользу консервов.
В колющих зажимах контакт обеспечивается пластинами с пирамидальными зубьями и калиброванной на сдвиг головкой. Разрушающий момент варьируется от 9 до 20 ньютонов в зависимости от отметки на «гайке» и сечения присоединяемых проводов.
На корпусе каждого зажима должны быть указаны две характеристики – сечение основной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

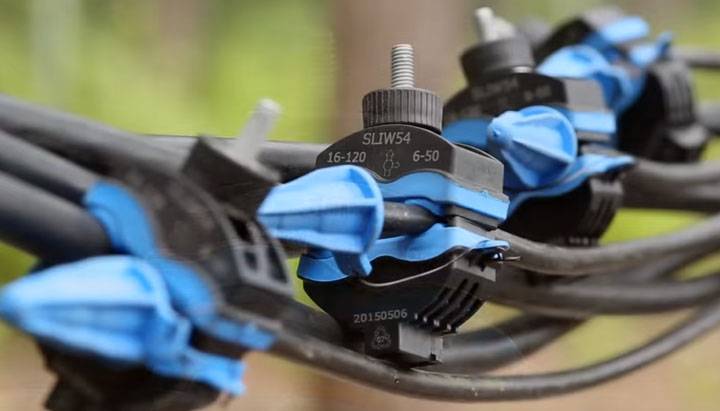

Например, герметичный хомут SLIW54 16-120/6-50. Первая надпись означает строку от 16мм2 до 120мм2 включительно. Другая часть кабеля для пайки или СИП, которую можно подключить через этот прокол. При выборе лучше всего покупать гайки, ближайшие к большему проводу, который нужно подключить, чтобы обеспечить лучший контакт перехода.
Большинство таких зажимов можно использовать для подключения кабеля к действующей СИП, так как режущая головка и болт внутри никак не соприкасаются с контактной пластиной.
На всех хомутах кроме ножниц есть еще и вторая головка, но она нужна только для разборки. Помните, что все эти проколы считаются одноразовыми. Не путайте их с простыми хомутами для форсунок, которые можно откручивать и крутить хоть сто раз.
Бывают случаи, когда электрики пытаются повторно использовать прокалывающие зажимы либо на той же линии, либо на другой линии. Хотя первая головка оторвана, вторую используют для затягивания.
Помимо того, что без динамометрического ключа невозможно рассчитать точный момент затяжки, про деформацию зубьев контактной пластины после первого прокола почему-то все забывают. На фото ниже справа — зубы после CIP-прокола, слева — без прокола. Почувствуйте то, что называется разницей.
Их острота уже не та, и, следовательно, некоторые из них могут просто отсыреть изоляцию и не пройти сквозь нее.
Чтобы производители не афишировали и не говорили. Это из-за зубцов, а не из-за вины гайки.
Технические характеристики и марки прошивных хомутов от самых известных производителей СИП-фитингов:
EnstoSicamNiledKVTIEKEГерметичные хомуты Ensto
Герметичные хомуты Sicam
Герметичные хомуты
Прошивные клещи KBT
Клещи для пирсинга IEK
Подключение ввода здания к магистрали
Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из четырех скрученных между собой жил одинакового сечения. Существует два способа сделать ввод в дом.
Наземный способ от столба
Наземный способ представляет собой подключение внутренней проводки дома к ближайшему столбу. Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.
Подключение своими руками самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.
Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.
Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:
- К стене дома и столбу крепят анкерные кронштейны.
- Возле дома провод закрепляют зажимом к кронштейну.
- Роликовым блоком СИП натягивают между постройкой и столбом.
- Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.
Теперь осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.
Подземный способ от столба
Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:
- Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
- В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
- При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.
Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.
Соединение СИП с медным кабелем
С данным подключением вы можете столкнуться при следующих обстоятельствах:
- подключение медного кабеля при вводе в дом от провода СИП
- подключение СИП к медным контактам оборудования в распредщите
Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.
Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.
Подключение же медного кабеля к СИП может быть выполнено в двух местах:
- непосредственно на опоре
- на фасаде дома
Правила обустройства проводки
Чтобы понимать, какие соединения проводов целесообразно сделать в том или ином случае, необходимо рассмотреть правила по обустройству электроустановок. В них четко указано, какие методы приемлемы при обустройстве современных систем коммуникации. Рассматривая правила соединения проводов, можно сделать выводы о неприемлемости применения скруток. В нормативной документации четко указано, что все жилы должны соединяться методом сварки, опрессовки, сжимов или пайки.
Проводка должна создаваться из кабеля с медной жилой. Для того, чтобы подобная сеть имела высокие показатели надежности, соединения должны быть максимально прочными. Сечение жил выбирают в соответствии с суммарной предполагаемой нагрузкой. Чем больше оборудования подключено к сети, тем толще проводник требуется подсоединить к системе.
Способы соединения СИП провода с медным неизолированным кабелем
СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.
В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.
Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:
- соединение проводов с помощью клемм
- использование для соединения ответвительных сжимов
- применение болтов, шайб и гаек
Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.
Расчет стрелы провеса и усилия натяжения СИП
В этой статье хочу предоставить методику расчета стрелы провеса самонесущих изолированных проводов типа СИП-2А. По этой методике вы сможете рассчитать стрелу провеса СИП при длине пролета, отличного от типового значения. Хотите пролет сделать более 40м?
Данную методику в принципе можно применить и к СИП-1, СИП-1А и СИП-2.
СИП-1 отличается от СИП-2 изоляцией жил. У СИП-1 применяют светостабилизированный термопластический полиэтилен (ПЭ), а у СИП-2 светостабизилизированный сшитый ПЭ. Буква «А» указывает, что нулевая несущая жила в изоляции. По характеристикам СИП-2 лучше, чем СИП-1, он пропускает больший ток и имеет чуть меньшую массу.
Целью данного расчета является определение усилия натяжения несущего провода при заданной температуре монтажа, а также определение стрелы провеса СИП.
Расчет провеса СИП
Определим усилие натяжения Т(даН) в зависимости от температуры окружающей среды во время монтажа.
1 Сперва нужно посчитать по формуле ниже эквивалентную длину пролета ае(м)
Эквивалентная длина пролета
2 По таблице определяем параметр Р в зависимости от эквивалентной длины пролета ае и сечения провода.
| Конструкция провода, мм² | Параметр Р при 40°С без ветра, м | Рекомендуемая максимальная длина пролета, м | ||||
| Длина пролета (нормальная ветровая нагрузка) | Длина пролета (высокая ветровая нагрузка) | |||||
| 30м | 45м | 60м | 30м | 60м | ||
| 3×35+54,6 | 300 | 350 | 400 | 300 | 350 | 60 |
| 3×50+54,6 | 250 | 300 | 350 | 250 | 300 | |
| 3×70+54,6 | 200 | 250 | 300 | 200 | 250 | |
| 3×70+70 | 250 | 300 | 350 | 250 | 300 | |
| 3×150+70 | 200 | 250 | 250 | 200 | 250 |
3 По полученному значению Р, эквивалентной длине пролета ае и по заданной температуре окружающей среды во время монтажа определяем усилие натяжения Т по таблице.
Определение усилия натяжения Т (даН)
Расчет величины стрелы провеса провода СИП.
Стрелу провеса самонесущего изолированного провода определяют по следующей формуле:
Стрела провеса
где а — длина пролета;
р — линейный вес (даН/м);
Т — механическое натяжение (даН).
Линейный вес провода СИП можно взять из таблицы ниже либо из каталога производителя.
| Вид СИП | (даН/м) |
| 3×35+54,6 | 0,610 |
| 3×35+54,6+2EP | 0,739 |
| 3×50+54,6 | 0,732 |
| 3×50+54,6+2EP | 0,860 |
| 3×70+54,6 | 0,936 |
| 3×70+54,6+2EP | 1,06 |
| 3×70+70 | 0,967 |
| 3×70+70+2EP | 1,09 |
| 3×150+70 | 1,66 |
| 3×150+70+2EP | 1,79 |
Примечание: EP — провода освещения.
Под действием температуры метал либо расширяется, либо сужается, поэтому и меняется натяжение провода Т. Если необходимо посчитать максимальный провис СИП, то для расчета нужно взять самый большой пролет и выбрать параметр Т исходя из температуры +40 градусов.
Независимо от климатических условий (ветер, температура, мороз) нагрузка приложенная нулевому несущему проводу не должна превышать 500даН, для нулевого провода сечением 54,6мм2 и 650даН для нулевого провода сечением 70мм2.
Получается ВЛЗ (ВЛИ) должна быть спроектирована таким образом, чтобы нагрузка на нулевой провод не превышала установленных значений.
Единственное, что смущает в этом расчете так это то, что не совсем понятно как учли толщину стенки гололеда. Ведь при обледенении проводов их вес увеличивается, соответственно и увеличивается стрела провеса и механическое натяжение. На мой взгляд в таблице определения усилия Т при температуре -5 градусов гололед и налипание снега учтено.
Вот что скажут электросети и энергонадзор, если мы сделаем пролет более 40м? По возможности пролет нужно делать согласно типовым проектам, т.е. не более 40м.
Советую почитать:
Расчет мощности жилого дома для ТУ
Расчет емкости аккумуляторных батарей ИБП
Расчет освещения точечным методом
Прикидочный расчет освещения
Автоматические соединительные зажимы
Компания Ensto предлагает несколько иной вид соединительного зажима. Здесь вам вообще не понадобится никаких ключей или пресса.
Для этого применяются автоматические соединители марки — CIL.
Они обладают высокой механической прочностью — не менее 90% от прочности цельного провода. Для монтажа такого зажима не требуется специнструмента.
Снимаете изоляцию с СИП-3 на половину длины соединителя, зачищаете оголенные жилы.
После чего жила с небольшим усилием просто вставляется внутрь зажима. Благодаря клиновидным подпружиненным контактам происходит мгновенная фиксация провода.
Для восстановления защитного покрова СИП необходимо также воспользоваться термоусаживаемой трубкой. Причем есть комплекты где используется холодная термоусадка.
Здесь вам будет не нужна даже газовая горелка.
Характеристики автоматических соединительных гильз CIL:
Несмотря на большое разнообразие гильз, позволяющих легко соединить защищенные провода в пролете, все таки более надежный контакт обеспечивается при подключении проводов на анкерной опоре именно в шлейфах. Поэтому заранее грамотно рассчитывайте расход СИП-3 согласно трассы ВЛЗ 6-10кв, чтобы свести к минимуму соединения в пролетах.
Марки СИП
При рассмотрении известных исполнений можно выделить следующие позиции, в которых нулевая жила используется в качестве несущего провода:
- СИП-1 – это провод с оголенной нулевой жилой, включаемый в магистрали и различные ответвления;
- СИП-2 – кабель с изолированным нулевым проводом, предназначенный для обустройства осветительных сетей, а также питающих магистралей;
- СИП-3 – одножильный изолированный кабель, используемый в высоковольтных линиях;
- СИП-4, СИП-5 и СИП-5НГ, содержащие два или четыре изолированных туго скрученных проводника без нулевой жилы.
Последние три позиции применяются исключительно для обустройства ответвлений к домам (магистральная линия). На рисунке ниже приведены конструкции разных проводов СИП в разрезе.
Применение линейной арматуры на ВЛЗ 6-20кВ
Воздушная линия

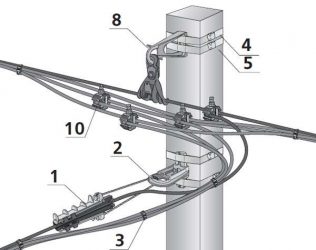

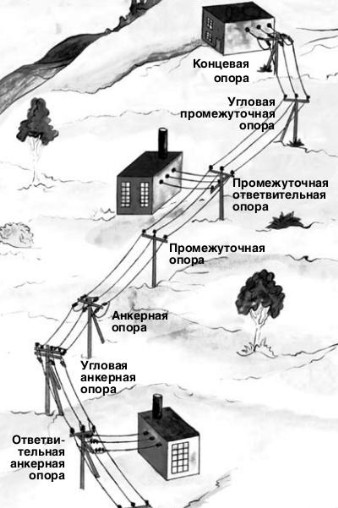

Места и способы установки линейной арматуры при подвеске защищенных проводов на ВЛЗ 6-20 кВ
На данных иллюстрациях не показано заземление метталлических частей ВЛЗ нормально не находящихся под напряжением. Для заземления железобетонных опор в качестве заземляющих проводников следует использовать те элементы напряженной и ненапряженной продольной арматуры стоек, металлические элементы которых соединены между собой и могут быть присоединены к заземлителю. Заземлители опор ВЛ, как правило, должны находиться на глубине не менее 0,5 м, а в пахотной земле — 1 м. В случае установки опор в скальных грунтах допускается прокладка лучевых заземлителей непосредственно под разборным слоем над скальными породами при толщине слоя не менее 0,1 м. При меньшей толщине этого слоя или его отсутствии рекомендуется прокладка заземлителей по поверхности скалы с заливкой их цементным раствором.
Для соединения защищенных проводов в пролете применяются соединительные зажимы типа MJRP N сечением от 35 до 150 мм2. Для защиты линии от перенапряжений, вместо устройств защиты от дуги типа СЕ 1, СЕ 2 рекомендуется применять длинно-искровой разрядник PDR 10.
Примерное количество материала на 1 км ВЛЗ
Наименование материала | Ед. изм. | Кол-во | Примечание |
Вязка спиральная СВ70Зажим анкерный PAZ 3Зажим ответвительный RP150Зажим пресуемый MJRP N 70Зажим ПС-2-1 | штштштштшт | 90,00021,0003,0003,00025,0005,00021,00042,00050,00050,0001,0001,0002,00057,00025,000300019,0001,00021,00057,0000,1100,200 | Крепление провода к изолятору выполнено двумя вязками (населенная местность)Ответвление от существующей ВЛПрименяется для заземления траверс, замков укоса и другого оборудования ВЛЗ, подлежащее заземлению. Можно использовать электросваркуМожно не использовать — зависит от конкретных условийМожно заменить на 21шт полимерный изолятор SMLПрименение изолятора IF 27 упрощает монтаж провода чем IF 20Зависит от диаметра штыря или крюка опоры (траверсы)Для нанесения диспетчерских наименований на опоры и окраски мест сваркиДля крепления в 3-х местах по всей длине опоры заземляющего спуска (сталь d=10)Сечение определить проектомРекомендованы к применению вместо СЕ 1, СЕ 2, СЕ 3Данные серьги идут в комплекте с траверсами, а не как отдельный элемент ВЛЗДля крепления в 3-х местах по всей длине опоры заземляющего спуска (сталь d=10)Используется для заземляющего спуска. Возможно использовать арматуру стоекИспользуется для заземлителя. Количество штырей зависит от удельного сопротивления грунтаМарку траверс уточнить по типовому проектуМарку траверс уточнить по типовому проектуМарку траверс уточнить по типовому проектуДля привода РЛНД (тяги рабочих и заземляющих ножей) |
Примечание: данный расчет является приблизительным. Всего 19 опор (2-анкерных, 1-концевая, 1-угловая анкерная) и соответственно 19 контуров заземления. Вместо заземляющего спуска d=10дешевли и легче использовать арматуру стойки. В данном перечне отсутствуют заземляющие проводники типа ЗП. Считаем что они приварены к траверсам. РЛНД может быть установлено на ответвительной анкерной опоре или концевой перед трансформаторной подстанцией. |
