Сенсорный выключатель света: виды, устройство, принцип работы и подключение

Пара проходных выключателей

Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

Это и есть электрическая схема проходного выключателя: простой переключатель.

Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
Подключить плату с сенсорными контактами.
Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

Отключение подачи электроэнергии.
Демонтаж предыдущего выключателя.
Снятие верхней панели с устанавливаемого изделия.
Соединение проводов по клеммам.
Помещение конструкции в коробку и закрепление.
Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

Правила эксплуатации

Сенсорные светильники имеют высокую частоту. Они способны отслеживать ситуацию и реагировать на движение в радиусе до восьми метров. Вы можете самостоятельно изменять зону захвата в настройках в зависимости от ваших потребностей. Также дополнительно можно задавать необходимое время включения осветительного прибора. При настройке величины яркости происходит автоматическое включение осветительного прибора при наступлении сумерек.

Сенсорные светодиодные светильники бывают двух видов:

потолочные;
настенные.

После того, как осветительный прибор будет прикреплен к стене или потолку, к нему необходимо подключить два провода:

нулевой;
фазовый.

После такого монтажа вам больше не нужно беспокоиться о включении или выключении света, теперь это забота сенсорной техники. Если вы хотите подключить к системе еще какие-либо приборы, тогда необходимо подсоединить их к дополнительной клемме.

Как подключить сенсорный выключатель к светодиодной ленте. Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже.Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель

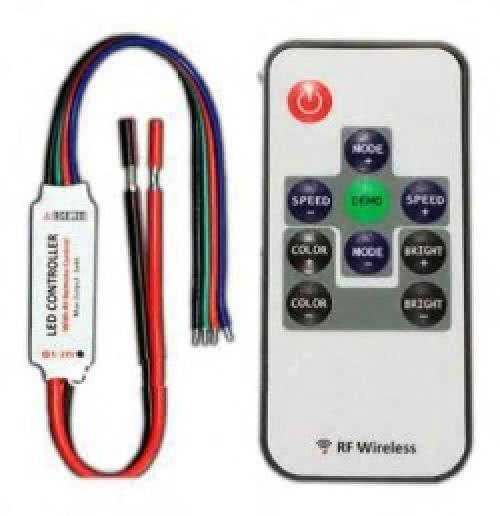

Пульт для светодиодной ленты

подключение бра;
управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться. Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить

Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Определяем оптимальную модель

Чтобы наслаждаться всеми достоинствами оборудования, необходимо правильно выбрать сенсорную модель выключателя. При покупке следует учесть следующие критерии:

Число точек освещения, которые будут подключены к устройству.
Допустимость управления яркости освещения. Есть модели, где сила тока обусловливается местом воздействия на сенсорную панель.
В проходных моделях встроенный таймер отключает свет по истечению установленного времени. Эти приборы монтируют в коридорах общего пользования. Как только все перемещения по обозреваемой площади прекращаются, таймер срабатывает на отключение. Что позволяет значительно снизить затраты электроэнергии.
Модели, управляемые пультом ДУ. Функция, рекомендуемая для помещений с большой площадью.

Принять правильное решение можно, если учесть все параметры.

Степень защиты корпуса

Бытовые выключатели эксплуатируются в различных условиях, поэтому их корпуса могут быть выполнены в разных по степени защиты вариантах. Существует ГОСТ, регламентирующий эту степень. В электрике принята система маркировки IP, характеризующая защищенность корпуса от попадания воды и твердых частиц к токоведущим элементам. Она наносится на выключатель и указывается в сопровождающей документации.

Все электроустановочные устройства имеют определенную степень защиты от пыли и воды. Существует международная маркировка, которая наглядно показывает эту степень. Она может наноситься непосредственно на корпус изделия

Собственно маркировка представляет собой запись буквенно-цифрового вида. Первыми наносятся буквы IP, указывающие на тип маркировки. Далее стоит цифра, которая обозначает степень защиты от загрязнений.

Низшая обозначена нулем, высшая – шестеркой. Приборы из «нулевой» группы не имеют никакой защиты от попадания пыли, устройства с цифрой 6 на корпусе полностью от нее защищены. Они отлично работают даже в помещениях, где присутствует высокий уровень запыления.

Вторя цифра маркировки обозначает действующий уровень защиты от влаги. Здесь присутствуют цифры от нуля и до девяти. Первая группа выключателей оснащена корпусом, лишенным защиты от влаги. Последняя указывает на наивысшую степень защиты.

Такие устройства могут нормально функционировать при условии полного погружения в воду, в том числе и в горячую. После этих двух цифр могут стоять еще и буквы, дающие дополнительную информацию. Но для выключателей они практически не используются.

Учитывая эту маркировку, следует выбирать выключатели для разных по назначению нежилых и жилых комнат. Например, для спален и гостиных будет вполне достаточно защиты корпуса IP20, в сырых помещениях и санузлах следует устанавливать устройства с IP44, можно выше.

Для саун, бань или душевых подойдут приборы с IP54. Аналогичные устанавливаются на улицах, в неотапливаемых и запыленных помещениях. В последнем случае степень защиты может быть и выше.

Начнем с истоков

Вариант исполнения сенсорного выключателя

форме;
цвету;
фактуре поверхности.

Сегодня подобного рода изделии используются для следующих целей:

Пульт для светодиодной ленты

подключение бра;
управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

Выбор оптимальной модели

Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.

Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний. Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:

Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства управляемые пультом, прикосновением, звуком и пр.

Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.

Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo – воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку

На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.

Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.

Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий

Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.

При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о том, как самостоятельно собрать сенсорный выключатель.

СХЕМА СЕНСОРНОГО ВЫКЛЮЧАТЕЛЯ

Сенсорный выключатель очень интересное устройство. Оно предназначено для автоматического включения и выключения различных приборов касанием пальца. В современной технике они нашли широкое применение. Данное устройство может служить в качеств выключателя света, если применить реле для управления большой нагрузкой.

Реле подойдет буквально любое, с напряжением срабатывания от 6 до 12 вольт. Напряжение питания устройства от 6 до 14 вольт, потребление в холостом режиме почти нулевое. Сенсором служит специально прорезанный кусок фольгированного текстолита. Оба транзистора можно заменить на КТ315 или аналогичные. Диод из серии импульсных с напряжением от 100 вольт, можно также применить диод Шоттки. Резистор с сопротивлением 30 ом с мощностью 0,5 ватт.

Устройство по принципу работы усилитель сигнала. при касании сенсора за счет сопротивления тело человека первый транзистор открывается, в результате чего, поступает напряжение на базу второго транзистора. С открыванием перехода второго транзистора, напряжение активирует реле, который в свою очередь замыкает цепь. К контактам реле последовательным образом подключена лампа накаливания на 220 вольт (мощность зависит от реле), контакты реле служат выключателем, одна из этих контактов подключается напрямую в сеть 220 вольт, к другому контакту подключена нагрузка, в нашем случае лампа на 220 вольт, второй контакт лампы подключают в сеть.

Выключатель предназначен для сенсорного управления любой нагрузкой, независимо от мощности. Для питания маломощных нагрузок с низковольтным питанием, реле можно исключить, но тогда второй транзистор нужно заменить на более мощный, например из серии низкочастотных, типа КТ819.

СВЕТИЛЬНИК НАСТРОЕНИЯ

Светильник хорошего настроения – конструкция с использованием разноцветных светодиодов и микроконтроллера AtMega32.

СХЕМА СЕНСОРНОГО ВЫКЛЮЧАТЕЛЯ Сенсорный выключатель очень интересное устройство. Оно предназначено для автоматического включения и выключения различных приборов касанием пальца. В современной технике они нашли широкое применение. Данное устройство может служить в качеств выключателя света, если применить реле для управления большой нагрузкой.

РЕГУЛЯТОР ЯРКОСТИ ЛАМП

Принципиальная схема и подробное описание регулятора яркости ламп накаливания на 220 вольт.

Сенсорный выключатель света. Схема и подробное описание

В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света, особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.

Подобные конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.

Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.

Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины. Ниже приведена схема сенсорного выключателя света

Его принцип работы ни чем особым не отличается от устройств, построенных на триггере

Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.

Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.

Описание работы выключателя света

Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на транзисторе VT2. Управляющий вывод тиристора VS1 подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.

Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.

Резистор R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1 изменяется на противоположный.

В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1 на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.

Детали сенсорного выключателя

Все резисторы типа МЛТ или С2-33. Транзистор VT1 — КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на Д814А, КС 175А, Д808. Оксидный конденсатор С1 — К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В. Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б — КТ815Г, КТ940Б — КТ940Г, КТ630А — КТ630В.

Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).

Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.

Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.

Устройство выключателя

Принцип работы механизма основан на разрыве фазы. К контактам подключается фаза, которая при работе кнопочного механизма переключателя соединяет или разъединяет электрическую цепь.

При нажатии клавиши и перевода ее в положение «включено», контакт замыкает цепь, фаза по жиле кабеля подает ток на осветительный прибор.

Все виды выключателей света для дома состоят из трех элементов:

Клавиша, с помощью которой замыкается или размыкается цепь.
Защитный корпус, на котором располагается клавиша и элементы крепления рамки к корпусу выключателя. Крепится корпус с помощью защелки или двух винтов. Рамка защищает рабочий механизм от пыли, попадании влаги, крошек. Параллельно она предупреждает касание рукой токопроводящих частей выключателя.
Рабочий механизм, расположенный под пластиковой защитной рамкой, состоит из двух контактов. На первый контакт, подходящий, подается фаза, ко второму отходящему крепится жила кабеля, идущая на светильник.

Привод в действие клавиши осуществляет пластина, которая при нажатии на нее замыкает контакт. На боковых частях корпуса изделия располагаются распорные лапки, и два винта с помощью которых выключатель закрепляется в подрозетнике.

Герметичные

Особый тип выключаталей — герметичные выключатели, предназначенные для установки в помещениях с повышенной влажностью или запыленностью: в банях, саунах, душевых. Также, как и влагозащищенные розетки, они классифицируются по степени защиты. Так, выключатель, который устанавливается в ванной или душевой, должен иметь класс защиты не менее IP-44. Подробнее о классах защиты читайте в нашей статье.

11. Выключатель со встроенным датчиком движения

Как понятно из названия, выключатель, а точнее, подключенный к нему датчик, реагирует на движения: свет включается, когда в поле зрения сенсора оказывается человек, и выключается, когда тот из него исчезает. Чаще всего принцип работы таких датчиков строится на отслеживании инфракрасного излучения.

Выключатели со встроенными датчиками движения экономят электроэнергию. С помощью них можно также регулировать интенсивность освещения, включать прожекторы, сирену, камеры видеонаблюдения и контролировать прочую полезную технику. К сожалению, цена у этих супермеханизмов соответствующая.

Полезные советы

Для ванной и кухни используйте герметичные выключатели с классом защиты от влаги и пыли не ниже IP – 44
В детскую гармонично впишутся веревочные выключатели: малыш с легкостью дотянется до шнурка и сможет быстро включить свет в темноте, если ночью ему вдруг приснится страшный сон
Для гостиной лучше всего подойдут диммеры, так как для просмотра телевизора и для чтения книги нужно разное количество света
Для вашего же удобства лестничные пролеты в частном доме стоит оборудовать либо проходными переключателями, либо выключателями со встроенными датчиками движения
