Как подключить розетку с заземлением

Выполнение монтажных работ

Первым делом вы должны смонтировать подразетник, который выполнен из пластика и предназначен для фиксации розетки в стене. По способу монтажа различают два типа подрешетников: для бетона и гипсокартона.

Если вы собираетесь монтировать подразетник в гипсовую стену, то зафиксировать его вы можете при помощи саморезов и пластиковых зажимов. Во время монтажа такого устройства вы должны помнить, что провода необходимо протянуть до необходимого места, перед тем как приступать к установке гипоскартона. Используя уровень и карандаш, определите центр розетки и на этом месте высверлите круг диаметром в 68 миллиметров. В полученное отверстие поместите подразетник, вытяните провода, а затем закрутите саморезы и зафиксируйте зажимы.

Если же вы хотите монтировать подразетник в бетонную или кирпичную стену, вы должны будете заранее подготовить отверстие под него, а затем заделать его алебастром или иным аналогичным материалом.

Порядок ваших действий при монтаже подразетника в бетон:

1. Выполнение штробления стены под электропроводку. Для этого можно применить болгарку, перфоратор или штроборез. Штробу выполнять нужно строго по вертикальной или горизонтальной линии, а ее ширина и глубина должна быть не больше 25 миллиметров, а длина – не больше трех метров.
2. Штробление отверстия под подразетник. Оно должно иметь такие размеры, чтобы подразетник входил в него свободно.
3. Прокладка и вмораживание проводки. Не забудьте на этом этапе работ оставить свободный конец с длиной не меньше 10 сантиметров.
4. Монтаж подразетника, заведение проводов и вмораживание подрозетника.

Только после выполнения чистовой работы вы должны задумываться над тем, как подключить розетку с заземлением. Выполнять свои действия вы должны в следующем порядке.

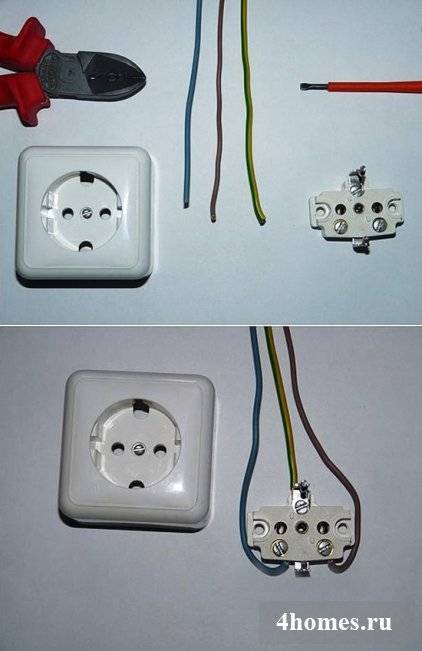

Первым делом вам предстоит зачистить провода, которые выходят из подрозетника, от изоляции. Затем снять крышку с основания, открутить центральный винт и вставить его в подрозетник. После чего выровнить гнезда по горизонтали, не забывая при этом наметить отверстия для боковых шурупов. Далее вы должны будете вынуть основание у розетки и прикрутить провода к клеммам основания. При наличии только входящего провода в первую очередь присоедините заземление, затем нулевую фазу, а после оставшуюся фазу. При наличии выходящих и выходящих проводов, жилы должны присоединяться попарно. После того как данные действия будут выполнены, уложите провода в подразетник и прижмите основание розетки, а затем закрутите винты фиксаторов. Теперь осталось поставить крышку на основание розетки.

Что касается декоративной рамки розетки, то ее лучше всего будет установить после того, как вы завершите процесс отделки стен в помещении, в котором устанавливалась розетка с заземлением. Если вы планируете в ряд установить несколько розеток, то последующие ваши действия должны быть выполнены аналогичным образом, а также вам на помощь в этом случае придет розетка двойная с заземлением.

Способы устройства заземления розетки

В зависимости от имеющихся условий, заземление розетки можно выполнить следующими способами:

• подключением защитного контакта к действующей РЕ-жиле линии проводки;
• дополнительной прокладкой РЕ-провода.

Подключение розетки к РЕ-жиле

Самый простой способ заземления, подразумевающий наличие в проводке квартиры заземляющей линии.

Выполняется при установке розетки на штатное место в процессе подключения её к сети – присоединением жёлто-зелёного провода к защитному контакту.

Заземление розетки в однофазной сети

Если проводка квартиры не имеет заземляющей линии, нужно осмотреть щит на лестничной площадке. Если в нём есть заземляющая шина, то к ней нужно подключиться и завести кабель PE в квартиру. Если заземления нет и на щите, можно подключиться к молниеотводу на крыше, так как эти устройства всегда заземлены.

Если нет и молниеотвода, то решением проблемы будет монтаж заземляющего контура одной из конфигураций, самая распространённая из которых – треугольник. Для частных домов эта операция легко осуществима, для первых этажей многоквартирных домов – по ситуации.

С северной стороны здания (почва всегда более влажная) на расстоянии 1 м от стены на земле размечают равносторонний треугольник со сторонами не менее 1,5 м. По периметру треугольника роют траншею глубиной 0,5 м, а в его вершины вколачивают куски стального уголка 50х50 мм длиной не менее 2 м до заглубления ниже уровня земли. Затем концы штырей с помощью сварки соединяют между собой стальной полосой, которую продлевают до стены дома, а затем крепят к ней РЕ-кабель и заводят вовнутрь согласно следующим требованиям:

3.18. Проходы небронированных кабелей, защищенных и незащищенных проводов через несгораемые стены (перегородки) и междуэтажные перекрытия должны быть выполнены в отрезках труб, или в коробах, или проемах, а через сгораемые — в отрезках стальных труб.

Проемы в стенах и перекрытиях должны иметь обрамление, исключающее их разрушение в процессе эксплуатации.

После ввода в квартиру РЕ-кабель подключается к заземляющей шине квартирного щитка.

Соединить розетку с шиной заземления на щитке лучше всего проводом, уложенным открытым способом – не потребуется штробить стены. Сделать это можно укладкой проводника в кабельные каналы или электротехнические плинтусы, имеющие продольные пазы для размещения проводки.

При наличии в квартире однофазной проводки без заземления целесообразно подвести отдельные РЕ-провода лишь к тем розеткам, в которые подключаются мощные бытовые приборы. Если в силу каких-то причин заземлить эти розетки всё же нет возможности, в каждую из линий на щитке необходимо установить УЗО, которое разомкнёт цепь при контакте с ней человека.

Проверка эффективности заземления

Заземлив розетку, нужно убедиться в достижении желаемого результата. Наличие заземления можно проверить с помощью тестера или контрольки – лампы накаливания в патроне с проводами.

• включить прибор в режим замера напряжения;
• измерить напряжение между фазным и нулевым штепсельными разъёмами;
• выполнить то же измерение между «фазой» и заземлением.

Если разница между замерами составляет несколько вольт, значит, заземление эффективно. Отсутствие показаний при измерении напряжения между «землёй» и «фазой» говорит об отсутствии заземления.

Подключая к тем же контактам лампочку вместо тестера, сравнивают интенсивность свечения. Если разницы в накале нити нет, то розетка заземлена.

Выбор места установки

Общих указаний по установке изделий не существует. Их монтируют в том месте, где ими будет удобно пользоваться. Европейские нормы указывают, что они должны устанавливаться на высоте 30 см от пола. Но это не всегда верно. Самое правильное решение – в месте установки электрических устройств и оборудования и на той высоте, где это будет наиболее целесообразно.

Количество розеток в конкретном помещении тоже зависит от устанавливаемых устройств. Если таких указаний нет, то поступают следующим образом: в помещениях небольшой площади (до 12 кв.м) монтируют не менее 2 изделий, а в больших – 4 и более. Лучше пусть их изначально будет больше, чем после проведения электромонтажных и отделочных работ добавлять недостающие.

Разновидности розеток

Известные модели бытовых и промышленных розеток классифицируются по целому ряду признаков, основные из которых перечислены ниже:

1. тип контактных клемм;
2. способ монтажа розетки в электрической цепи;
3. количество гнезд в розеточном модуле;
4. наличие дополнительных функций.

Рассмотрим каждый из этих признаков более подробно.

По типу разъема

По виду контактных клемм розеточные изделия имеют множество стандартов, введенных ранее в различных странах мира. Среди всего многообразия исполнений в быту и на производстве в основном употребляются только три типа. Это:

1. тип «C»(европейское исполнение без заземления);
2. тип «F» или европейский стандарт с заземляющим контактом;
3. Силовые розетки для подключения электроплит и других энергоемких потребителей с заземлением.

Первый из представленных образцов относится к европейскому стандарту. Он выполнен в виде двух круглых контактов, размещенных в овальном гнезде без выемок. Евро розетка без заземленного контакта используется в большинстве стран СНГ, а также на Африканском континенте и на Ближнем Востоке.

Самый распространенный на сегодня стандарт – это евро изделие с заземляющими контактами, утопленными в специально предназначенных для этого выемках. Первоначально оно выпускалось только в Германии. Изделие полностью совместимо с отечественными моделями евро розеток.

Применяемый иногда набор силовых контактов для обеспечения питанием «мощных» потребителей (электрических плит, например) похож на израильский стандарт. Он нередко используется на промышленных предприятиях и в быту для подключения электрических духовок, плит и варочных поверхностей.

Силовая розетка серии Blanca предназначена для присоединения бытовых электрических приемников с номинальным напряжением 230 В и номинальным током не более 32А к сети переменного тока. Преимущества: совместимость с большинством электроплит, соответствие всем стандартам электробезопасности.

По способу установки

В соответствие со вторым признаком рассматриваемые установочные изделия подразделяются на следующие виды:

• Встраиваемые.
• Наружные розетки (накладные).
• Устройства переносного типа.

Встраиваемые приборы монтируются в специальных подрозетниках, обустраиваемых в стене и полностью скрывающих их корпус (снаружи остаются только декоративные крышки). Недостатком этого способа установки считается трудоемкость подготовительных работ и сложность монтажа.

Встраиваемые розетки для скрытой проводки

Накладные (наружные) розетки устанавливаются непосредственно на стене в заранее размеченных точках. Кабель для подключения прокладывается как открытым способом (в гофрированной трубе, кабель-канале, ретро проводкой), так и скрытно (располагаясь в штробах, полостях стен и т.д.).

Накладные розетки для открытой и скрытой проводки

Изделия третьего типа изготавливаются в виде стандартного удлинителя-переноски, имеющего сразу несколько гнезд для подключения потребителей (бытовых приборов и других устройств). По количеству гнезд в модуле они бывают одно и двухместными, рассчитанными на подключение соответствующего количества приборов. При желании в продаже можно найти и изделия, имеющие 3-4 гнезда и более. Последние чаще всего оформляются как стандартные удлинители-переходники с выключателем.

Удлинитель бытовой электрический (переноска)

По дополнительным опциям

К дополнительным опциям, имеющимся в некоторых моделях, относят:

• Наличие предохранительного устройства, ограничивающего доступ детей.
• Защита от попадания внутрь влаги и капель воды.
• Встроенный таймер.
• С выключателем сети и подсветкой.
• С USB-разъемами.
• Со счетчиком потребления.

В первом случае в изделиях предусмотрены защитные планки, закрывающие отверстия под штыри (при значительном усилии со стороны взрослого человека они сдвигаются в сторону). Защищенные от влаги розетки имеют специальное исполнение и дополнительно оснащаются пластиковой крышкой, исключающей возможность попадания капель воды во внутреннюю часть корпуса.

Различные виды розеток

Розетка антенная

Розетка для интернета

Розетка с крышкой

Розетка со шторками

Розетка с таймером

Розетка с USB

Розетка с УЗО

Розетка с ваттметром

Розетка с wifi

Розетка на дин рейку

Розетка с выталкивателем вилки

Розетка с подсветкой

Наличие таймера позволяет включать и выключать сеть в заранее заданное время, а несколько USB-разъемов – подключать к ней устройства для зарядки напряжением 5 Вольт. Последняя опция (счетчик электроэнергии) не получила повсеместного распространения и используется крайне редко.

Как правильно выбрать розетку

При выборе розетки следует учитывать несколько параметров:

1. Материал, из которого изготовлено изделие. Самым надёжным корпусом считается керамический. Он практически не подвержен коррозии, хорошо справляется с нагреванием.
2. Разновидность металла. Лучшими среди представленных в продаже являются детали из нержавеющей стали.
3. Мощность розетки. Специалисты советуют покупать двугнёздные изделия, их мощность – 16 А.
4. Тип розетки: внешний или внутренний. Предпочтение стоит отдавать второму варианту. Он позволяет экономить пространство. Однако, внешние розетки легче и быстрее монтировать.

Выбирая изделия, можно учитывать также их дизайн, цвет. Они должны подходить к оформлению помещения.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

• Обычная лампочка накаливания на 220 вольт.
• Патрон под нее.
• Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
• Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

• не перегорела ли она сама;
• хорошо ли собран самодельный тестер, придется проверить все контакты;
• включено ли питание в распределительном щитке;
• не произошло ли обрыва в фазном или нулевом контуре.

Разнообразие устройств

При приобретении розетки с заземлением, стоит учитывать марку производителя и качество изготовления. Для монтирования в квартире либо доме отлично подходит двухполюсная розетка внутреннего (скрытого) способа монтажа. Встраиваются узлы питания в специальные короба (подрозетники), вмурованные в стену в места подвода электрической проводки.

Короб встраивается внутрь толщи стены в специально сделанной выемке. Подрозетники подбираются исходя из типа возведенной стены. Сделать подбор коробки нужно относительно использованного материала при строительстве:

• Для деревянных, пластиковых и гипсокартонных стен используют специальные подрозетники для гипсокартона.
• Для кирпичных, пенобетонных, бетонных стен стоит подбирать коробки, предназначенные для монтажа в бетоне.

Закрепление коробок в стене делается с использованием алебастрового либо гипсового раствора.

Типы защиты:

От перегрузок.

Внутри изделий встроен специальный предохранитель, перегорающий при проявлении коротких замыканий.

От утечки электрического напряжения.

Благодаря специальному устройству, при обнаружении утечки тока, совершается отключение.

Для детских комнат идеально использовать розетки с типовой защитой. Стоит малышу что-либо засунуть в одно из отверстий, сразу срабатывает защита.

От перенапряжения.

При скачке напряжения в сети, розетка отключается.

Устройства с механической внешней защитой.

Специально встроенные шторки предохраняют от соприкасания с контактами.

• Электрические узлы питания с защитой от молний.
• Для аппаратуры высокой мощности потребления энергии.

В заводских условиях создаются устройства, рассчитанные на ток от 20А. В комплектации фактически всегда имеется специальная вилка.

Универсальные узлы подключения к электропитанию.

Такого типа приборы комплектуются разъемами для разнообразных видов вилок.

Среди всех без исключения устройств с заземлением, наделенных различными типами защиты, допустимо выбрать, как одинарную либо двойную розетку, так и с большим количеством ячеек под вилки.

Подготовительные роботы

Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см. Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.

Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки. На этих вопросах мы и остановимся более детально.

Итак:

• Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
• Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
• А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.

Контактная поверхность розетки

• Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
• Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
• В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.

Таблица возможных номинальных мощностей различных электроприборов

• Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
• Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
• Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.

Влагозащищенная розетка открытого исполнения

• Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
• Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
• Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
• Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
• А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.

Таблица выбора сечения проводов

Как найти фазу мультиметром?

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».

В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

Установка розетки в стену

Что понадобиться:

• розетка
• электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
• подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

• Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
• Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.

• Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
• Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
• Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
• Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

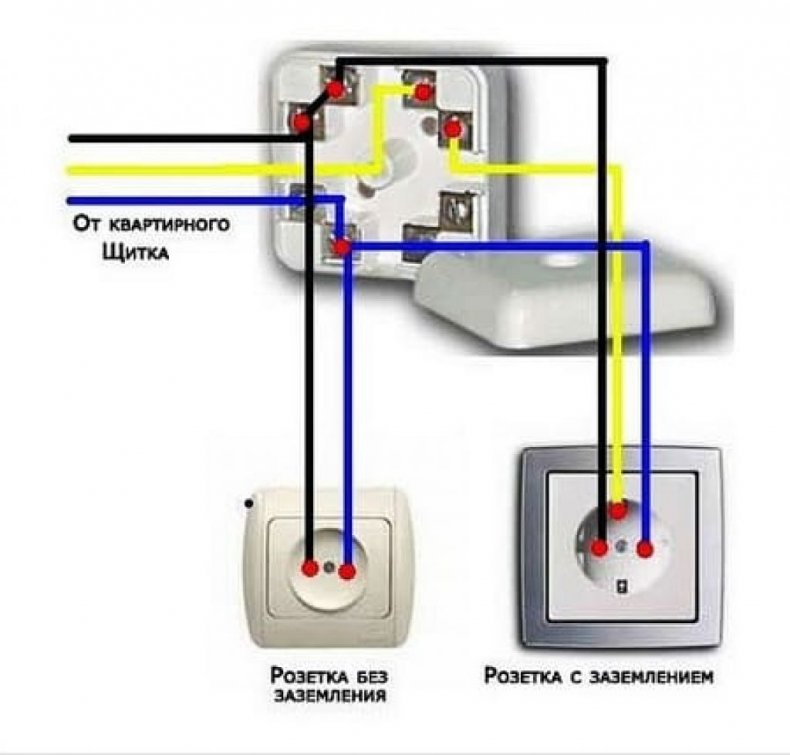

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для организации электропроводки в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Подключение нескольких розеток

Прежде чем начать пытаться самостоятельно налаживать проводку, нужно понять, как подключить несколько розеток. В этой процедуре тоже нет ничего сложного, как и во всех предыдущих.

Самое распространенное и простое подключение – это подключение розеток «шлейфом»

Преимущества тут очевидны – это может сделать даже неопытный человек, а труда в такую работу много вкладывать не надо, скорее, нужны тщательность и внимание. Но есть у такой системы и недостаток – если в одном месте цепь повредится, то все дальнейшие элементы перестанут работать. В этом и заключается главная каверза того, как подключить розетки последовательно

В этом и заключается главная каверза того, как подключить розетки последовательно.

Итак, мы выяснили, как произвести подключение разных типов розеток своими руками.

Подключение силовых проводников

Силовые контакты обычно подключаются по бокам. Куда именно не имеет значения. Силовые жилы можно поменять местами. По европейским стандартам, они оба являются силовыми источниками. Заземляющий контакт обычно расположен по центру устройства. Он должен выглядеть в виде металлической пластины, напоминающей букву «П». Она имеет отверстие, в которое вкручивается контактный болт с винтовой резьбой. Фазную и нейтральную жилы заводят с нижней стороны болта, а затем затягиваются посредством закручивания болта.

Закреплённые провода в контактах прибора, закреплены достаточно хорошо, но со временем они ослабляются и начинают подгорать. Что свести к минимуму этот эффект, зачищенные концы предварительно скручивают кольцом, а затем надевают на болт. Такой способ обеспечивает максимальную площадь соприкосновения, благодаря этому, увеличивается контакт и уменьшается их нагрев.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

• мультиметр;
• отвертка;
• стальные рейки;
• плоскогубцы;
• кусачки;
• нож;

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

1. Визуально проверить подключение третьего желто-зеленого провода.
2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

1. Наметить место крепления гнезда и кабеля.
2. Подвести провода.
3. Разобрать корпус устройства, ослабить болты.
4. Зачистить и подсоединить жилы к контактам.
5. Прикрутить основание к поверхности.
6. Собрать розетку, проверить прочность ее фиксации.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

1. Провести разметку.
2. Сделать штробы и отверстие для монтажной коробки.
3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
4. Проложить кабель, выведя его из отверстия на 15-20 см.
5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
6. Подключить жилы к контактам.
7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

• монтажная коробка;
• соответствие проводов и клемм;
• целостность линии к контуру;
• прочность крепления корпуса;
• надежность фиксации крышки.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Установка розетки открытой проводки

Наружный тип проводки прокладывается по стеновой поверхности посредством разных вариантов фиксации. Основные преимущества такого способа представлены простотой ремонтных работ, отсутствием необходимости выполнять штробление, быстротой и легкостью монтажа.

Прокладка проводов и кабелей осуществляется:

• по стеновой или потолочной поверхности;
• с использованием коробов;
• с применением труб;
• внутри электрических наличников;
• внутри плинтусов.

Открытая проводка

Подключать несколько быстроразъемных конструкций можно параллельным шлейфом или так называемой «звездой» с использованием распределительной коробки.

Приборы накладного типа характеризуются наличием задней монтажной планки, имеющей специальные отверстия, облегчающие фиксацию конструкции.

Установка розетки открытой проводки

Наружный тип проводки прокладывается по стеновой поверхности посредством разных вариантов фиксации. Основные преимущества такого способа представлены простотой ремонтных работ, отсутствием необходимости выполнять штробление, быстротой и легкостью монтажа.

Прокладка проводов и кабелей осуществляется:

• по стеновой или потолочной поверхности;
• с использованием коробов;
• с применением труб;
• внутри электрических наличников;
• внутри плинтусов.

Открытая проводка

Подключать несколько быстроразъемных конструкций можно параллельным шлейфом или так называемой «звездой» с использованием распределительной коробки.

Приборы накладного типа характеризуются наличием задней монтажной планки, имеющей специальные отверстия, облегчающие фиксацию конструкции.

Полезные советы и общие рекомендации

При проведении капитального ремонта с заменой электропроводки необходимо установить линию заземления. Не допускайте подключение корпусов оборудования к трубам центрального отопления либо водоснабжения.

Помимо риска поражения током жильцов, в соседних квартирах ускоряется износ металлических магистралей, расположенных в подвале и грунте. Электрохимическая коррозия вызывает образование мелких трещин (свищей) на поверхности труб и на сварных швах.

За счет повышенного быстродействия УЗО минимизирует риск поражения человека электричеством. В случае замыкания фазы на корпус потенциал уходит в землю, устройство размыкает цепь, обеспечивая дополнительную защиту и указывая на наличие неисправности в линии питания.
