Как ремонтировать выключатели света в домашних условиях

Как починить выключатель света – ремонт выключателя света

В том случае, если один из ваших комнатных выключателей перестал работать, совсем не обязательно сразу же вызывать электрика, так как починить выключатель света в большинстве случаев удаётся собственными силами. Подобная неисправность возникает чаще всего из-за плохого контакта в узле механического переключателя, пластины которого со временем покрываются нагаром, образующимся от постоянного искрения. Для восстановления работоспособности этого узла необходимо просто почистить контактные щёчки переключателя, после чего прибор прослужит вам ещё долгое время.

Подготовительные процедуры

В первую очередь следует напомнить новичкам о том, что ремонт любого электрооборудования (в том числе и элементов домашней электропроводки) предваряется с обязательным снятием электропитания с места проведения работ.

К устранению неисправности вы можете приступать только лишь после того, как отключите линейный автомат, через который напряжение поступает в выбранное помещение.

Для организации ремонта вышедшего из строя выключателя вам потребуются следующие материалы и инструмент:

•  стандартный индикатор типа «отвёртка» или мультиметр;
• обычная отвёртка подходящего размера;
• мелкая шкурка, маркер и фотоаппарат.

Разборка и чистка контактов

В том случае, если выключатель срабатывает через раз, причина неисправности заключается, скорее всего, в подгоревших контактах механизма коммутации. Порядок проведения ремонта в этом случае выглядит таким образом:

• После того, как вы отключите автомат, подающий электропитание к месту проведения работ, ещё раз убедитесь в его отсутствии (по пропаданию напряжения в розетках, которое можно зафиксировать с помощью индикаторной отвёртки).
• Затем вам следует тонкой прямой отверткой поддеть за край клавишу выключателя и снять её с корпуса (сдвоенный выключатель разбирается аналогичным образом). При снятии клавиш нет необходимости прилагать значительные усилия, поскольку они снимаются без каких-либо затруднений.
• Сейчас можно поддеть за край пластмассовое обрамление корпуса выключателя и также полностью снять его.
• Воспользовавшись индикатором, ещё раз убедитесь в отсутствии напряжения на клеммах демонтируемого прибора.
• В том случае, если выключатель двухклавишный – пометьте маркером провод, подводящий напряжение и являющийся общим для обоих режимов включения.

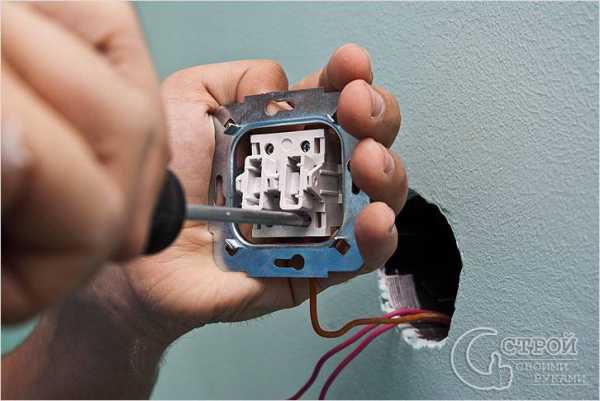

• Затем с помощью отвёртки ослабьте затяжку двух винтов, расположенных по сторонам от корпуса выключателя, после чего можно вытянуть его из пластмассового подрозетника.
• После этого вы можете замотать изоляционной лентой оголённые подводящие провода и включить отключенный ранее автомат (при необходимости).

Перед тем, как произвести полную разборку внутреннего механизма снятого прибора советуем новичкам, не имеющим опыта подобных работ, сфотографировать его в собранном виде. Все снятые с него детали следует по порядку расположить на столе, производя одновременное фотографирование выключателя на каждом этапе разборки.

Подлежащие чистке контакты вы обнаружите на пластиковом основании, выполненном в виде сектора (полусферы), которая находится под клавишей выключателя. Вы сможете легко распознать их по нагару чёрного цвета, образующемуся в результате искрения и являющемуся основной причиной неисправности.

В заключении вам останется лишь очистить эти контакты от грязи и гари при помощи отвёртки или мелкой шкурки.

Сборка выключателя

После того как починенный выключатель света готов – необходимо произвести его сборку, осуществляемую в обратном порядке. В случае возникновения затруднений воспользуйтесь фотографиями, сделанными вами при демонтаже прибора.

Сначала к общей клемме присоедините помеченный маркером провод, после чего можно будет подключить все оставшиеся проводники. Затем закрепите прибор в пластмассовой коробке (подрозетнике) и установите на место обрамление корпуса и декоративную крышку.

Нередко случается, что крышку никак не удаётся зафиксировать на основании прибора. В этом случае нужно ослабить болты крепление корпуса выключателя в подрозетнике, и после фиксации последнего в нужной позиции, основательно затянуть их. В случае правильного положения корпуса крышка выключателя должна «садиться» на него без каких-либо усилий.

После этого можно включать автомат и проверять работоспособность выключателя. Включение-выключение прибора рекомендуется повторить несколько раз; это позволит вам убедиться в том, что искрение исчезло и что выключатель работает нормально.

Заметно понизить вероятность обгорания контактов удаётся в том случае, если вы установите в осветительный прибор лампочки меньшей мощности.

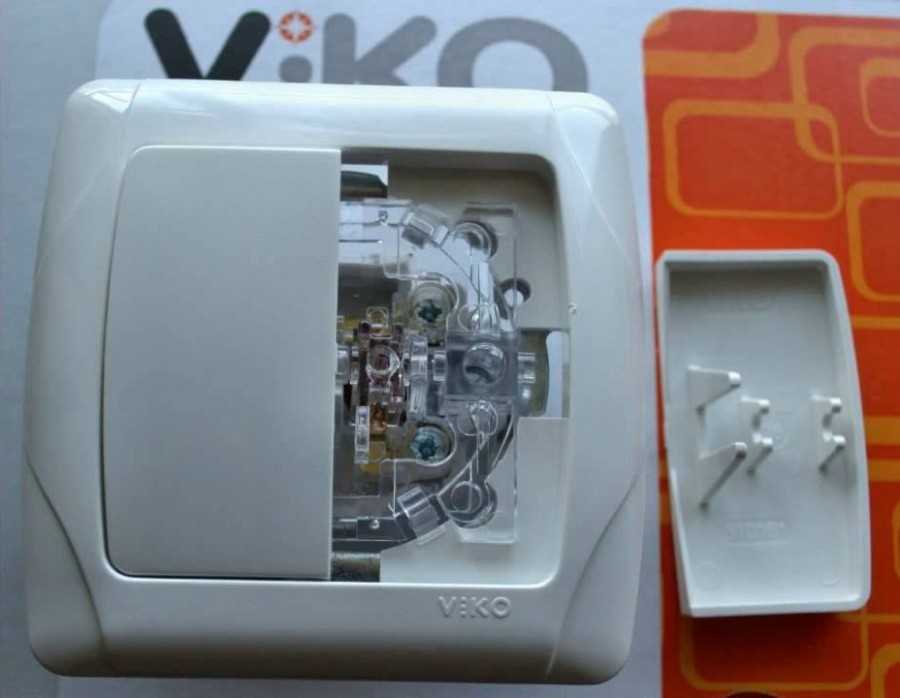

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

• отвертка – плоская и крестообразная;
• отвертка — индикатор напряжения;
• переносной источник света.

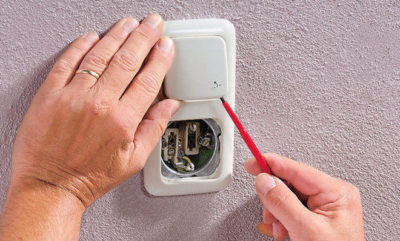

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства

Как снять выключатель или розетку перед поклейкой стен обоями

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:

1. Снимают старые обои,
2. Подготавливают стену (при необходимости),
3. Готовят клей и нарезают новые обои,
4. Выключают свет на счётчике,
5. Снимают розетки,
6. Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик

Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

Выбор контактора

Как правильно подобрать контактор или пускатель?

Современный модульный контактор это уже не то громоздкое оборудование, что раньше.

Он отличается компактностью (монтаж на din-рейку) и отсутствием раздражающего шума при работе.

При выборе в первую очередь обращайте внимание на номинальный ток. Самые ходовые — это на 20А, 40А, 63А. Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении

Своей то защиты у него нет

Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении. Своей то защиты у него нет.

Ошибка №2
Поэтому нельзя, чтобы номинальный ток контактора был меньше, чем ток вводного автомата.

Желательно, чтобы он превышал на одну ступень его величину. Например, автомат 25А или 32А – контактор 40А; автомат 50А – контактор 63А и т.д.

Ток, на который рассчитаны контакты можно найти на корпусе оборудования.

Вот эта надпись обозначает, что устройство имеет два ряда контактов, рассчитанных на максимальный ток в 20А на каждой паре.

То есть, суммарно к нему можно подключить нагрузку в 40А или ~ 8кВт.

Ошибка №3
Но это вовсе не значит, что он подойдет при вводном автомате в 25А или 32А.

Еще обращайте внимание на другие надписи и обозначения. К примеру, буковка “S” говорит о том, что это оборудование пониженной шумности. У Hager есть такая серия

Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели

У Hager есть такая серия. Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели.

Как самостоятельно отремонтировать выключатель света?

Вы здесь: Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами.

   Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.

4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками.

Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!

Также читают:

инструкция по сборке корпуса

Схема подключения проходного одноклавишного выключателя

Схема подключения двойной розетки

Ремонт выключателя света в доме

Перед началом работы отключите электропитание на распределительном щитке. Для этого нужно отключить на щитке пробки, т. е. нажать на большую кнопку, если щит советского образца. Если новый щиток – перевести из положения «вкл.» в положение «выкл».

На нашем сайте есть еще немало полезных советов по бытовому ремонту. Статья под заголовком расскажет вам о том, как исправить этот прихотливый девайс

Советы о том, как на нашем сайте

Вам понадобятся следующие инструменты:

• отвертка-индикатор;
• баночка для деталей;
• обычная отвертка;
• фломастер;
• изолента;
• небольшая шкурка (мелкозернистая).

Причины и способы решения проблемы, если сломался выключатель света и не включается свет

Выключатель света – это одно из наиболее часто используемых устройств в нашей повседневной жизни. Он позволяет нам управлять освещением в помещении, включая и отключая свет по нашему желанию. Однако, в некоторых случаях выключатель может сломаться, и это может привести к тому, что свет не будет включаться. В этом разделе мы рассмотрим основные причины и способы решения этой проблемы.

Причины поломки выключателя света:

• Механическое повреждение: выключатель может быть поврежден из-за интенсивного использования, падений или других внешних факторов.
• Электрическая неисправность: выключатель может выйти из строя из-за короткого замыкания или перегрузки электрической сети.
• Коррозия контактов: с течением времени металлические контакты в выключателе могут покрыться оксидом, что мешает нормальному функционированию.

Способы решения проблемы:

1. Проверьте электрическую панель: убедитесь, что автоматические выключатели или предохранители не сработали из-за перегрузки или короткого замыкания, и включите их обратно, если это необходимо.
2. Проверьте другие выключатели: убедитесь, что другие выключатели в помещении работают должным образом. Если другие выключатели тоже не работают, проблема может быть связана с электрической сетью. В этом случае обратитесь к электрику или электрической службе.
3. Проверьте состояние выключателя: откройте выключатель и проверьте его наличие повреждений или коррозии. Если контакты покрыты оксидом, их можно очистить специальным раствором или наждачной бумагой.
4. Замените выключатель: если ни один из вышеперечисленных методов не сработал, вероятно, выключатель полностью вышел из строя и нуждается в замене. Приобретите новый выключатель и установите его, следуя инструкциям производителя или обратитесь за помощью к специалисту.

Не забывайте о безопасности при работе с электричеством. Перед началом любых работ отключите электроснабжение, и в случае необходимости проконсультируйтесь с электриком.

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги.

Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь.

Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Устройство выключателей различного типа

По своему предназначению — включать и выключать электрический прибор, выключатели любого типа отвечают требованиям. Но они различаются между собой по конструкции.

Клавишный

Конструкция, которую чаще всего можно встретить. Как работает выключатель света клавишный? В одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Клавишный выключатель подразделяется на: одноклавишный, двухклавишный и трехклавишный .

Клавишный выключатель

С течением времени устройство выключателя клавишного типа, практически, не изменилось, за исключением декора пластиковой поверхности. За ней находится действующая подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Как видно из названия, этот вид выключателя основан на кнопке. Существует два варианта такого прибора:

Кнопочный выключатель

1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение. Применяется для светильников, встраиваясь в них.
2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле. Предназначен для вертикальной плоскости.

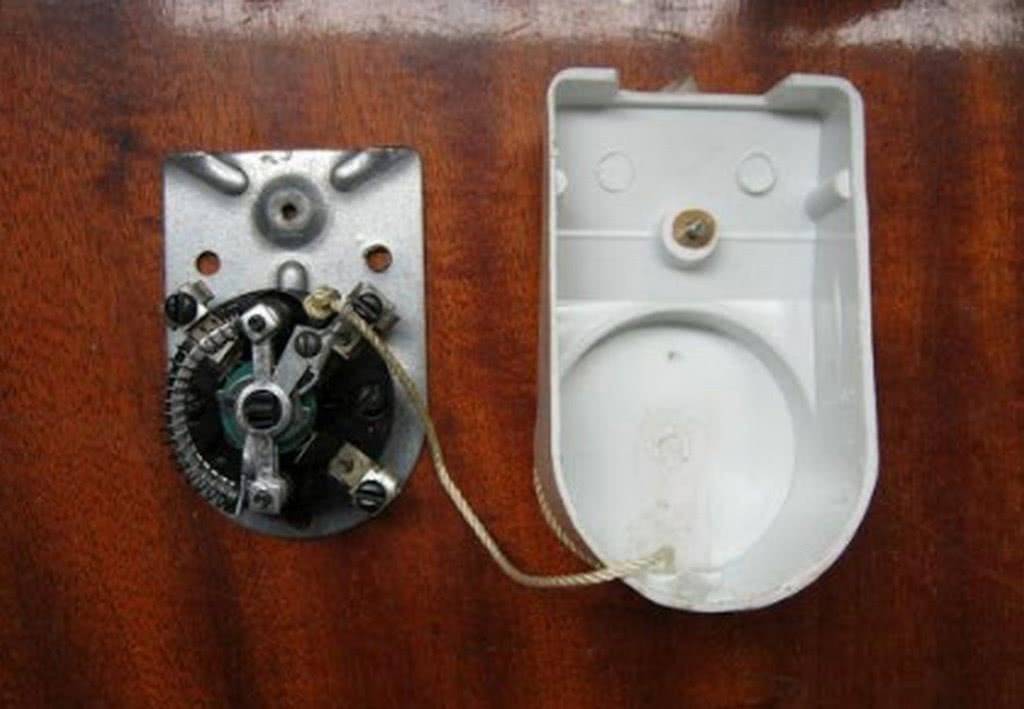

Шнуровой или веревочный

Такой светильник вы наверняка видели не раз. Этот выключатель веревочного типа, (выключение-выключение от шнурка) бывает встроенным в настенные светильники, а бывает идет отдельным прибором, предназначенным для освещения всей комнаты или ее части. Управляется методом дерганья за шнурок.

Веревочный или шнуровой выключатель

Как работает выключатель света шнуровой? Механизм такого светильника сложнее, чем его принцип действия. Алгоритм прост – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

• потяните за шнур первый раз — и свет включится;
• потяните второй раз чтобы его выключить;
• третий раз снова произойдет включение и так далее.

Он работает по механизму замыкание-размыкание контактной группы. Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле.

Поворотный

В наши дни, это довольно редкий экземпляр. Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. В настоящем применяются редко, поскольку не очень удобны в пользовании, разве, что ради декора.

Поворотный выключатель

Но есть и современные выключатели, которые можно отнести к этой категории. Они совмещены с диммерами — это такие регуляторы яркости. Чтобы выключить свет, нужно повернуть рукоятку в сторону минимальной яркости и довернуть до фиксации. Чтобы выключить свет — поверните ручку в противоположном направлении.

Акустический

Выключатель с реакцией на звук. Внутри встроен микрофон, который улавливает звук и преобразовывает его в электрический сигнал, тот, в свою очередь усиливается, фильтруется, сравнивается с установленным порогом.

Акустический выключатель

Акустический выключатель будет незаменимой вещью в доме или квартире, где проживает человек с нарушениями двигательных функций или слабовидящий. Если уровень звука превышен, формируется команда на включение или отключение нагрузки. Однако есть вероятность посторонних шумовых эффектов, от которых возможны несанкционированные срабатывания.

Сенсорный

Это новшество среди включателей характеризуется тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия. Больше всего такие включатели подходят для системы «Умный дом», ведь помимо включения света, к этому выключателю можно встроить дополнительные функции. В обычных же домах этот выключатель служит для эстетики и оформления помещений в стиле Хай-Тек.

Сенсорный выключатель

Причины поломок

Перед тем как приступить к ремонту и разборке механизма, необходимо отыскать фазный провод. На него подается напряжение и при помощи индикаторной отвертки проверяется наличие тока на двух контактах. Затем клавиша механизма переводится во второе положение и проверка повторяется.

Проверка наличия напряжения в ближайшей к выключателю розетке при помощи отвертки-индикатора

Также необходимо осмотреть качество контактов устройства. При наличии на них следов окисления или перегорания, необходимо тщательно зачистить эти места. Если контакты оплавлены, то ремонту выключатель не подлежит.

Затем проверке подлежат контакты в местах закрепления проводов, их также следует почистить. А также удостовериться в прочности подключенных проводов.

Причин, по которым происходит поломка домашних выключателей, может быть несколько:

• высокая влажность в комнате, приводящая к окислению контактов;
• недостаточно закрепленный контакт, что ведет к замыканию выключателя;
• неправильная эксплуатация устройства, выражающаяся в гудении, искрении, потрескивании во включенном состоянии;
• превышение допустимого напряжения электротока;
• перепады напряжения в сети;
• брак со стороны производителя.

Как правило, при отсутствии производственного брака, неисправность выключателя происходит только по вине пользователя. Причем вина может быть не только прямой. но и косвенной — например, частые перепады напряжения в сети.

Как произвести разборку и чистку контактов

Разборка и чистка контактов

Когда выключатель работает не всегда, то фактор поломки содержится, скорее, в подгоревших контактах системы коммутации. Этапы проведения ремонта в данном случае выглядят таким образом:

1. После того как автомат электропитания будет выключен, стоит еще раз проверить, что электричества нет, для этого устанавливают в розетку индикаторную отвертку или мультиметр.
2. Затем необходимо тонкой узкой отверткой подцепить край кнопки выключателя и произвести ее демонтаж с корпуса, двойной выключатель снимается подобным образом. При снятии кнопок прилагать усилия нет необходимости, так как они чаще снимаются без труда.
3. Следующим этапом также подцепляют за край пластиковое обрамление корпуса выключателя и убирают его.
4. Далее снова используют индикаторную отвертку, еще раз удостоверяясь в том, что напряжения на клеммах демонтируемого устройства нет.
5. В случае, когда выключатель двухклавишный, необходимо пометить маркером провод, подводящий электричество и являющийся общим для двух режимов включения.
6. На следующем шаге при помощи отвертки ослабляют затяжку 2-ух винтов, находящихся по краям от корпуса выключателя, впоследствии чего их следует вынуть из пластикового подрозетника.
7. В дальнейшем изоляционной лентой обматывают оголённые подводящие провода и подключают отключенный ранее автомат, если это необходимо, например, чтобы подтвердить тот факт, что поломка содержится именно в выключателе.

Изоляция проводов

Контакты, подлежащие чистке, находятся на пластмассовом основании, выглядящем как полусфера, они располагаются под кнопкой выключателя. Их наверняка можно найти по отличительным признакам нагара темной расцветки, которая появляется в результате искрения и, как правило, они же являются главной предпосылкой поломки.

Для того чтобы отчистить контакты от гари и грязи, можно воспользоваться небольшой мелкозернистой шкуркой.

https://youtube.com/watch?v=Xbmzq2ntzoI

Подготовительные работы: не забудем о безопасности

Проще всего наклеивание обоев вокруг выключателя и розеток выполнять после частичного демонтажа электроприборов. Прежде чем начинать эту работу, обесточьте помещение, а затем:

• открутите винты и уберите защитную крышку розетки. Контактная группа в монтажном подрозетнике оставляется на месте
• аккуратно поддев отверткой или малой стамеской клавиши выключателя, снимите с него  декоративную панель-рамку
• заизолируйте открытые винтовые зажимы с проводами  малярным скотчем или надежно укройте их плотным полиэтиленом, заправив концы в техническое отверстие.

Приступать к работе по оклеиванию обоев без изоляции контактной группы категорически воспрещается во избежание электротравмы от удара током.

Признаки того что выключатель пора ремонтировать

Долгая работа прибора во многом зависит от того насколько грамотно произведен монтаж проводки и установка самого выключателя. О неисправности или проблемах могут свидетельствовать следующие признаки:

• Прибор не включается;
• При включении в выключателе слышен характерный сухой треск (чаще всего выключатель трещит из за плохого контакта);
• При включении постоянно перегорают электрические лампочки;
• При включении наблюдается непродолжительное «моргание» лампочки с сопровождающимся треском;
• После включения через некоторое время корпус нагревается, так что температуру можно ощущать при касании;
• При работе западают клавиши, необходимо прилагать усилия или несколько раз повторять операцию «включения-выключения»;
• Выключатель не выключает свет.

Как починить выключатель света – ремонт электровыключателя

В быту очень часто случается, что в одной из комнат перестает работать выключатель света. Многие люди, столкнувшись с такой поломкой, не раздумывая бегут за электриком, так как совершенно не знакомы с устройством данного механизма и не знают, что с ним делать и как починить. Выключатель света на самом деле чинится просто. Достаточно лишь раз самому взяться за дело и немного разобраться. Почему же ломается выключатель?

Техника безопасности

Следует всегда помнить, что перед починкой будь то выключателя, розетки или иного оборудования, связанного с работой электрического тока, следует соблюдать технику безопасности. Во-первых, нужно отключить подачу тока в месте проведения работ. Это можно сделать с помощью электрощита и соответствующих в нем рубильников. Во-вторых, следует запастись специальным инструментарием. Потребуется:

1. Индикаторная отвертка или мультметр.
2. Маркер.
3. Небольшая мелкозернистая шкурка.
4. Обычная крестовая отвертка.
5. Изоляционная лента.

Разборка и чистка контактов

Если вы обнаружили, что выключатель света все-таки работает, но нестабильно, то, зачастую, причина поломки заключается в обгоревших в нем контактах. В данном случае следует руководствоваться такой последовательностью действий:

1. После выключения электропитания на участке поломки, следует еще пару раз внимательно проверить выключатель на наличие/отсутствие подачи тока с помощью мультиметра или индикаторной отвертки.
2. Убедившись в том, что механизм обесточен, следует аккуратно разобрать выключатель. Для этого сначала с помощью отвертки или другого инструмента нужно поддеть кнопки механизма и снять их.
3. Снять пластиковый ободок корпуса выключателя и убрать его.
4. Проверить клеммы демонтируемого устройства на наличие тока с помощью индикаторной отвертки.
5. В случае разборки двухклавишного выключателя, нужно с помощью маркера обозначить провод, который является совместным для двух видов включения.
6. Далее с помощью обычной отвертки нужно ослабить затяжки 2-х болтиков, которые находятся по краям корпуса механизма, а затем вынуть их из пластикового подрозетника.
7. После этого оголенные провода, подводящие ток к устройству, зачищаются с помощью подготовленной ранее мелкозернистой шкурки и обматываются с помощью изоляционной ленты.
8. На этом процесс починки завершен.

Стоит отметить, что если вы плохо разбираетесь в ремонтном деле, или, если вы вообще впервые в жизни решились на починку выключателя света, располагайте детали устройства во время демонтажа в порядке их разборки. Или, как вариант, сфотографируйте поэтапную разборку устройства, чтобы после решения проблемы, вы смогли спокойно и без всяких раздумий собрать его так, как нужно.

Немного о контактах

Контакты, которые нужно зачистить, располагаются прямо под кнопкой выключателя на пластмассовой основе, имеющей вид полусферы. Те из них, которые являются предположительной причиной поломки, определить очень легко: на них присутствует специфический нагар темных оттенков, появившийся из-за искрения в устройстве. Для очистки данного вида налета можно применить специальную мелкозернистую шкурку.

Сборка

После починки устройства и предварительной проверки его на работоспособность с помощью восстановления подачи тока, следует произвести монтаж его на свое место и произвести сборку его деталей в обратной очередности. Особых затруднений в этом деле быть не должно. Однако если вы всё же сомневаетесь, то можете воспользоваться фотоматериалом, который вы подготовили для себя заранее (еще на этапе разборки). Приступив к сборке выключателя, нужно для начала к одной из клемм присоединить провод, который мы ранее выделили маркером, а после этого – все оставшиеся провода. На следующем этапе производится фиксирование устройства в подрозетнике и установка ободка корпуса, украшающей крышки и кнопок включения/выключения света.

На этом процесс ремонта выключателя у себя дома может считаться оконченным.

Соблюдая технику безопасности и вышеизложенные советы, действуя поэтапно и при должной внимательности, можно без особых усилий и без помощи посторонних людей продлить жизнь выключателей у себя дома.

Видео

Видеоролик о порядке разборки выключателя и его внутреннем устройстве:

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

При подаче напряжения на них, реле принудительно либо отключается (OFF), либо включается (ON).

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Схема №2 – с центральным управлением

У имульсников ABB блок центрального управления можно докупить отдельно и присоединить его с левой стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей. Для электронных придется делать развязку через промежуточные реле.
