Правила безопасности: как снять выключатель
Разработано 2 основных вида конструкции крепежа на вертикальную поверхность внутри здания, которых отличаются: для скрытой и для наружной электропроводки.
Для того чтобы не случилось следующих ошибок
:
- Короткое замыкание.
- Выход из строя дорогих светильников, энергосберегающих, светодиодных или люминесцентных лампочек.
- Перегорание изоляции в распределителе или стене.
- Удар электротоком, который может привести к наступлению летального исхода.
Необходимо: изучить основные правила мер безопасности. Перед тем как убрать выключатель, необходимо подробно ознакомиться с конструкцией крепежа на стену и подключения. Изделия для наружной электропроводки прикрепляются традиционно стандартными крепежами, через крепёжные отверстия корпус плотно присоединяется к вертикальной поверхности.
В конструкции выключателя присутствует механизм раздвигающихся планок, которые создают фиксацию корпуса с двух противоположных сторон в заблаговременно проделанном отверстии размер от 6.7-7 см. В независимости от типа переключателя, и цели с которой надо его снимать, первостепенно на распределителе в щитке, надо отключить защитный автомат. Это необходимо сделать в целях безопасности, чтобы человека, которые занимается демонтажем или ремонтом не поразил электрический ток.
Необходимо убедиться в правильности выполненных отключений, для этого надо нажать на клавиши несколько раз, светильники загореться не должны. На защитный автомат в распределителе по требованиям ПУЭ необходимо установить предупреждающую табличку. А еще лучше полностью закрыть шкаф и забрать ключи себе на время работы, чтобы посторонние не имели доступа к распределительному щиту. Только следуя этим правилом можно начинать разборку выключателя Легранд или любого другого (одинарный, тройной, двойной).
Ремонт выключателя
Не всегда старый выключатель нужно выбрасывать и менять на новый. Иногда достаточно его отремонтировать. Устройство выключателя довольно простое и починить его в случае поломки можно без особого труда. Если разобранный выключатель внимательно рассмотреть, то можно понять, что основную функцию в нём выполняет контактная пара, которая силой механического воздействия перемещается из одного положения в другое. В одном положении электрическая цепь соединяется, в другом – разъединяется.
Необходимые инструменты и материалы

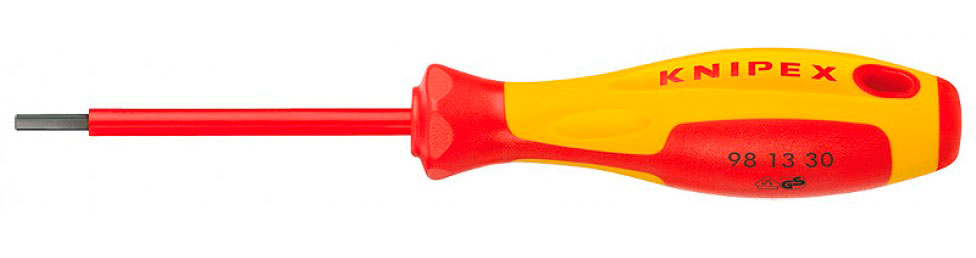

Для разборки и сборки выключателя понадобится только один инструмент – отвёртка с плоским шлицом, размер которого 3–5 мм. Для зачистки контактов нужен кусок наждачной бумаги с мелким зерном или надфиль.
Как разобрать выключатель
Процесс разборки выключателя был описан выше. Для удобства приведём его здесь ещё раз.

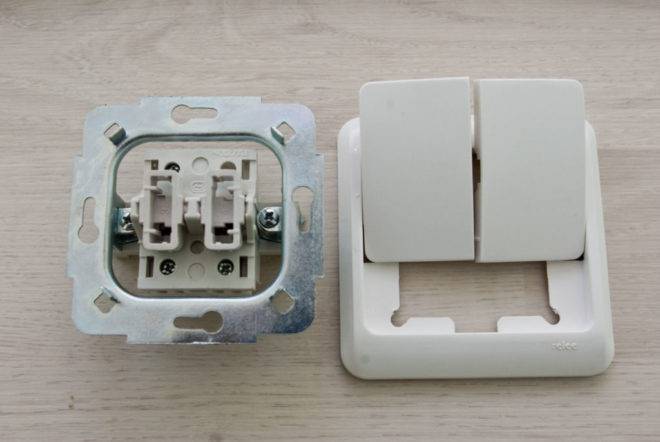

Современные выключатели состоят из неразборного цоколя, который в случае повреждения просто меняется.
Чистка контактов

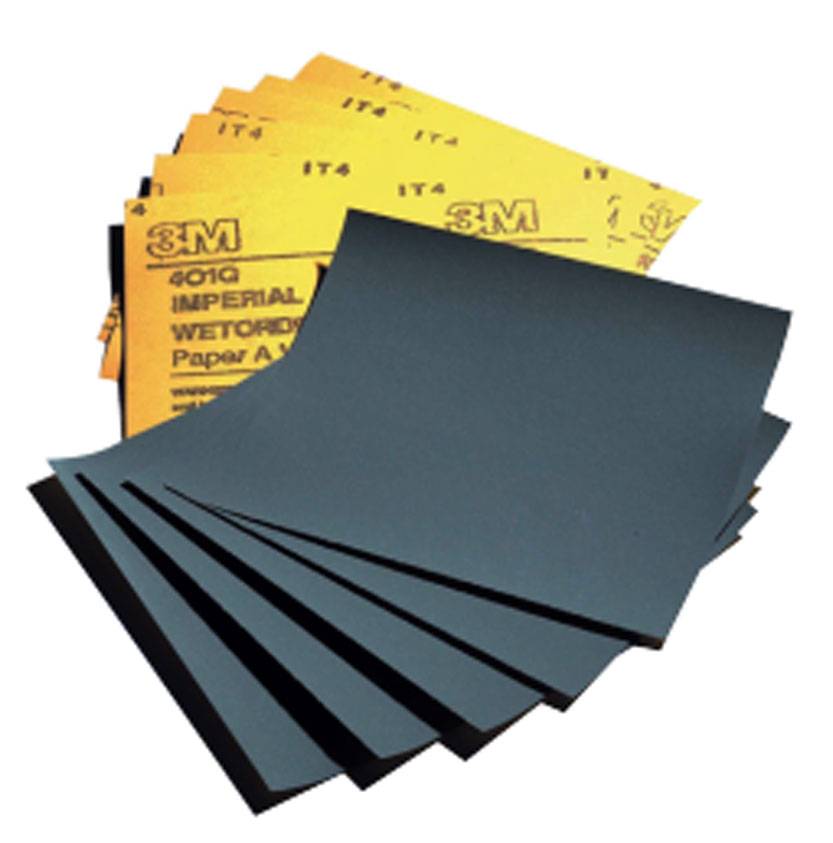

Если выключатель работает нестабильно (то включает, то не включает лампу), вероятнее всего, причина кроется в подгоревших контактах. При внимательном осмотре такие контакты могут оказаться слегка обугленными или даже оплавленными. Происходит это оттого, что провод недостаточно жёстко закреплён в клеммнике. Другой причиной может быть скачок напряжения в сети в момент включения. Лампа слишком большой мощности также может со временем вызвать повреждения на контактах. Как бы там ни было, контакт нужно восстановить, тогда он будет и дальше исправно служить. Для этого его зачищают мелкой наждачной бумагой до появления равномерного металлического цвета.
Иногда проводник может оказаться лужёным, т. е. обработанным оловом. Тогда вместо наждачной бумаги лучше воспользоваться мелким напильником – надфилем.
Другие возможные неполадки и способы их устранения
Иные неполадки с выключателями происходят редко. Но бывают случаи, когда внутрь выключателя попадает инородное тело или какой-нибудь мусор. Например, во время ремонта. Тогда его нужно разобрать и тщательно очистить от всего лишнего, желательно продуть пылесосом цоколь. Как правило, после этого работа выключателя снова налаживается.
Как собрать выключатель
Сборка происходит в обратном порядке. Если ремонт проводится впервые, можно раскладывать запчасти на столе в порядке разборки или фотографировать поэтапно. При ремонте одноклавишного выключателя расположение проводов не имеет значения. Но если в нём две или три клавиши, то во избежание путаницы входящую жилу лучше сразу пометить маркером. Им же можно пометить и место её подсоединения.
Проверить результат ремонта можно уже после установки цоколя в подрозетник. Для этого нужно включить питание сети на щитке и протестировать выключатель. Если он работает в нормальном режиме, можно завершать сборку, устанавливать защитный корпус и клавишу.
Видео: ремонт и замена выключателя
Приступая к работе по замене выключателя осветительных приборов, необходимо позаботиться о мерах безопасности. Нужно помнить, что электрический ток способен причинить ущерб здоровью и представляет опасность для жизни. Необходимо соблюдать главное правило охраны здоровья, которое заключается в том, что монтаж должен происходить только при отключённых от сети питания приборах.
Для замены электропроводки или по причине какой-либо неисправности порой необходимо снять выключатель света. Работа эта несложная в исполнении, но требующая внимательности и четкого следования правилам
Особое внимание следует уделить безопасности, обесточив электрическую сеть в квартире или частном доме перед тем, как снять выключатель
Снятие клавиши
Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.
Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.
Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.
Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.
Точно ли причина в выключателе?
Давайте для начала точно убедимся, что причина отсутствия света в самом выключателе.
Проверьте, есть ли освещение в других комнатах. Если нет, то посмотрите на вводной автомат, быть может вы превысили допустимую нагрузку, включив одновременно электрочайник, утюг и микроволновую печь, и он отключился. Выйдите на площадку, узнайте у соседей, есть ли свет у них, быть может, напряжение отсутствует во всём доме.
В случае, когда свет не загорается только в одной комнате, а во всех остальных есть, круг возможных причин сужается. Проверьте целостность лампочки и исправность патрона в осветительном приборе. Если со светильником всё в порядке, значит, не остаётся другого выхода, как снять выключатель и обследовать его внутренности.
Диагностика неисправности
В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:
Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место
А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные
При выполнении любых работ с электропроводкой прежде всего нужно отключить электричество на щитке, обесточив место ремонта. А также следует запастись специальной отверткой-индикатором
, с помощью которой можно будет проверить, все ли отключено.
Порядок действий при демонтаже будет следующим:
Действия при неисправности
Вначале нужно определиться с локализацией неисправности. Если клавиши выключателя с трудом передвигаются или в воздухе ощутим запах гари, источник проблемы ясен. Если очевидные признаки повреждения отсутствуют, необходимо посмотреть на расположение автоматических переключателей в электрощите на лестничной площадке. Причина проблемы нередко бывает в баловстве детей, зловредных поступках соседей или обычном скачке напряжения, в результате чего квартира осталась без электропитания.
Необходимо включить автомат в щите и протестировать работу осветительных приборов. Если вновь произошло самопроизвольное отключение, причина, скорее всего, в коротком замыкании. В выключателе замыкание возникает лишь в тех случаях, когда устройство расположено над токоведущим проводником. Для замыкания необходимо условие: провод должен быть не просто оголенным, но еще и зацепить контакты переключателя.
Пошаговая инструкция разбора
А теперь подробно о том, как снять переключатель:
- Первым делом необходимо снять клавишу. По идее, она должна сняться, если снизу большим пальцем прижать клавишу, а сверху остальными пальцами потянуть её на себя. В некоторых моделях, клавиши сидят достаточно плотно, тогда придётся слегка поддеть её сбоку плоской отвёрткой. Делайте это аккуратно, чтобы не поцарапать защитную рамку и саму клавишу. Если у вас выключатель с двумя или тремя клавишами, снимите и уберите их по очереди.
- Теперь снимите защитную рамку. В некоторых моделях она крепится при помощи двух винтиков, открутите их крестообразной отвёрткой. Иногда крепление рамки осуществляется за счёт пластиковых защёлок, в этом случае ещё проще, достаточно отжать их.
- Сняв все защитные пластиковые элементы, мы подобрались к рабочему механизму выключателя. По бокам имеется два распорных винтика, открутите их и достаньте рабочую часть из подрозетника. Есть ещё вариант, когда для фиксации рабочего механизма в подрозетнике применяются не распорные винты, а распирающие лапки. Их надо немного ослабить, уменьшив угол распора.
- Осмотрите внимательно разобранный выключатель, особенно места подсоединения проводов, на предмет обнаружения слабого контакта, подгорания, оплавления. Отсоедините жилы проводов от контактных отверстий. Чтобы потом ничего не перепутать сразу при помощи изоляционной ленты наметьте провод, который был фазный и подсоединялся к входящему контакту выключателя. Если вы обнаружили, что жилы проводов окислены, зачистите их с помощью наждачной бумаги и подсоедините снова. В случае, когда обнаружено, что в результате плохого контакта отгорела жила провода, необходимо её перезаделать, при помощи ножа снять изоляцию на 1 см и закрепить в контактном отверстии.
На этом видео показано как разбирается одноклавишный:
и двухклавишный выключатель:
Разбирая выключатель, запоминайте последовательность действий. Если с самим коммутационным аппаратом всё в порядке (не оплавился и готов к дальнейшей эксплуатации), собирать его нужно будет в обратном порядке. В случае, когда обнаружены повреждения самого выключателя (например, оплавлена контактная часть), и не пытайтесь что-нибудь восстанавливать, сразу же отправляйтесь в магазин за новым аппаратом.
голоса
Рейтинг статьи
Поэтапность: как разобрать розетку
Разобрать розетку это достаточно легкий процесс, не то, что ремонт Газели, например, или морфемный разбор слова в русском языке.
Действия
:
- Обесточить комнатное помещение, в котором будет проводиться разборка электророзетки.
- Далее необходимо взять отвертку в руки и выкрутить винт между 2-х штепсельных отверстий – это по стандарту. У наиболее современных розеток этот винт может прятаться под накладной декоративной панелью.
- Далее надо будет выкрутить ещё 2 винта, которые отвечают за “усики” розеток.
- Следующим шагом надо вытащить розетку из ниши, в которой она “сидит” и отсоединить розетку от электрокабеля (провод), посредством ослабления клемм, воспользовавшись той же отверткой.
Вот и все, розетка разобрана. Когда все манипуляции с устройством будут выполнены можно собрать обратно или поставить новую розетку, подключить.
Замена старого выключателя новым
Выключатели бывают трёх видов: с одной клавишей, двумя или тремя. Чтобы разобраться, как производить замену, рассмотрим пример снятия и установки простейшего одноклавишного выключателя.
Фотогалерея: виды электрических выключателей
Все виды выключателей, в том числе и одноклавишные, могут предназначаться для скрытой или наружной проводки С помощью двухклавишного выключателя можно независимо управлять двумя линиями осветительных приборов Трёхклавишные выключатели применяются относительно редко, потому что они нужны в случаях, когда требуется из одной точки включать три различных световых прибора
Производить ремонт, демонтаж и замену выключателя разрешается только при отключённом питании.
Автоматические выключатели на распределительном щите должны быть выключенными (флажок внизу).
Чтобы окончательно убедиться в отсутствии напряжения на контактах выключателя, рекомендуется воспользоваться бытовым индикатором напряжения, установив металлическую ножку поочерёдно на каждый из контактов. Прямым подтверждением отключения сети является также и то, что рабочая лампа светильника не загорается при включении выключателя (кнопка вверх).
Как снять старый выключатель
Прежде всего, нужно провести визуальный осмотр. Разновидностей выключателей множество, и они различаются по способу сборки. В одних наружная крышка закреплена шурупами, в других – держится на пластмассовых защёлках.
- Сначала снимается верхняя защитная крышка. Если она закреплена на шурупах, их нужно открутить. Для этого применяется отвёртка с прямыми шлицами. Если же крепление выполнено защёлками, то перед снятием крышки нужно снять клавишу. Делается это при помощи той же отвёртки, аккуратно заведя её в щель между корпусом и клавишей. Если клавиш несколько, то каждая из них снимается независимо. Клавиша аккуратно поддевается отвёрткой, заведённой в щель, и снимается при помощи отвёртки
- Когда клавиша снята, всё внутренне устройство выключателя становится доступным для разборки. Если устройство проводки скрытое, выключатель утоплен в глубину стены и крепится в подрозетнике при помощи раздвижных лапок. Их нужно отпустить, отвинтив два винтовых болта против часовой стрелки. Вращать их нужно до тех пор, пока цоколь не вывалится из подрозетника.Если проводка наружная, крепление немного другое. Раздвижных лапок и подрозетника нет, корпус выключателя закреплён непосредственно к стене. Встроенный выключатель демонтируется после откручивания двух винтов крепления к подрозетнику
- Вывинтив два шурупа, можно достать цоколь, внутри которого расположена контактная пара, осуществляющая размыкание цепи подачи тока на светильник. После откручивания болтов выключатель свободно извлекается из подрозетника
- На последнем этапе демонтажа выключателя от него отсоединяются провода. Они введены в специальные клеммники и крепятся в них винтовыми зажимами. Отпустив винты на полтора-два оборота, можно легко вытянуть провода из гнёзд. Полностью выкручивать их не следует, так как в некоторых выключателях крепление устроено таким образом, что кабель зажимается между винтом и квадратной гайкой. Если гайка слетит с резьбы, её потом будет тяжело вновь установить. После ослабления болтов крепления проводов корпус выключателя останется у вас в руках
Видео: как разобрать выключатель
Установка нового выключателя
Сборка производится в обратном порядке.
- Подсоединяются провода на свои места.
- Цоколь вставляется в подрозетник и закрепляется распорными ножками.
- Сверху прикручивается пластмассовый корпус.
- В пазы вставляется клавиша.
При этом важно установить выключатель так, чтобы светильник включался при положении клавиши, нажатой вверх. Сборка выключателя для наружной проводки проводится идентично, с той разницей, что после закрепления контактов кабелей цоколь прикручивается к стене, затем к нему крепится корпус, и в последнюю очередь устанавливается клавиша
Инструменты для демонтажа
Если проблема все же в выключателе света, необходимо подготовить инструментарий для работы.
Понадобятся такие инструменты и материалы:
- отвертки (крестовая и плоская);
- плоскогубцы с заизолированными ручками;
- нож с пластмассовой ручкой;
- индикатор напряжения;
- изоляционная лента.
Следует подготовить рабочее место. Оно должно быть хорошо освещено. Так как электропитание нужно отключить, понадобится фонарик. Другой вариант — работать в дневное время при естественном освещении.
Внутри электротехнических конструкций бывает много пыли. Чтобы не испачкать предметы интерьера, рекомендуется отодвинуть их подальше от выключателя или накрыть полиэтиленовой пленкой.
Отключение электричества
До начала демонтажа выключателя нужно отключить электропитание в квартире или доме. Делается это в электрощите. Обычно щит расположен на лестничной клетке или внутри квартиры — у входной двери. Если нет уверенности в том, какой именно переключатель относится к тому или иному помещению, лучше выключить все имеющиеся. В противном случае велик риск поражения током.
Рычаг на автомате поворачивают в нижнее положение. Когда питание отключено, следует перепроверить наличие напряжение индикатором.
Демонтаж клавиши
Процесс снятия выключателя начинается с удаления клавиши. Без этого не удастся продолжить работу по демонтажу.
Демонтировать клавишу несложно, однако конкретные действия могут отличаться в зависимости от конструкции переключателя, поэтому следует внимательно изучить механизм конкретного устройства.
Наиболее простой метод удаления клавиши — потянуть ее к себе. Обычно этого достаточно, чтобы снять кнопку.

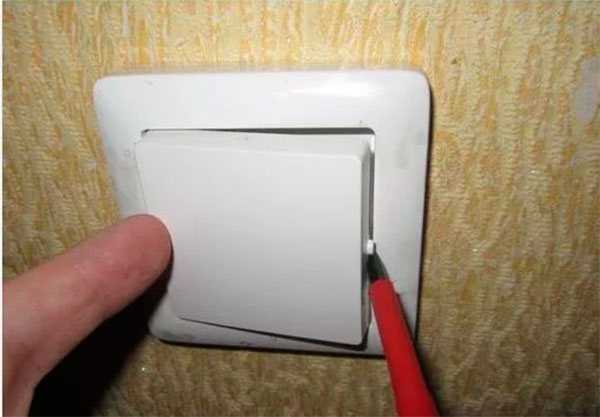

В некоторых моделях простое притягивание клавиши не поможет. Демонтаж в таких переключателях осуществляется за счет поддевания отверткой специальных разъемов, имеющихся на боковых частях устройства.
Совет! При демонтаже клавиши отверткой следует рассчитывать прилагаемые усилия, иначе легко повредить конструкцию переключателя.
Демонтаж рамки
В ходе разборки выключателя понадобится удалить рамку. Среди наиболее распространенных видов рамок такие:
- Винтовые. Обычно держатся на винтах. Снимаются с помощью отвертки.
- Зажимные. Такие модели имеют особые зажимы. Чтобы вытащить рамку, достаточно отогнуть зажимы. Рекомендуется снимать стороны рамки поочередно, а не все сразу, чтобы не повредить конструкцию.
Разборка переключателя
Далее приступают к демонтажу корпуса переключателя. Для этого понадобится отвертка. Тип используемого инструмента зависит от конструктивных особенностей винтов на рамке.
Большая часть моделей переключателей оснащена креплениями распорного типа. Как только будет высвобождено крепление, выключатель легко отойдет из подрозетника.
Отключение проводки
На многих видах переключателей большая часть проводов держится за счет использования болтов. Чтобы отсоединить провода, нужно просто ослабить фиксацию проводов и потянуть выключатель в свою сторону.
На этом демонтаж переключателя завершен. Следует помнить последовательность произведенных операций: если внутренние механизмы в порядке (детали не расплавлены), устройство понадобится собрать в обратном порядке. Если найдены механические повреждения, нет смысла восстанавливать переключатель — проще отправиться в магазин и купить новый.
Снятие напряжения с рабочего места
При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.
Как разобрать выключатель
Итак, в исходном положении имеется клавишный выключатель, который крепко закреплен внутри штробы. Первостепенно надо подготовить инструмент для того, чтобы выполнить разбор корпуса – отвертку с индикатором, ее будет достаточно.
Разбирается наружный переключатель света следующим образом
:
Необходимо отключить автомат, который защищает проводку от перегрузок электросети и короткого замыкания.
Прежде чем выполнять демонтаж, надо точно убедиться, что света в доме нет. И только после этого надо использовать отвертку с индикатором.
Далее надо демонтировать клавишу, если выключатель одноклавишный или клавиши, если он трехклавишный или двухклавишный. Не имеет значения, какой вид изделия разбирается
Чтобы снять клавишу, надо сжать её рукой с боковых сторон (посередине) и осторожно достать из корпуса. Иногда элемент прочно «сидит» во внутренней части корпуса, и чтобы его вытащить, надо подцепить один из краешков отверткой.
Следующим шагом надо снять со стены декоративную рамку крышку
Иногда она прикреплена на два миниатюрных болтика изнутри, реже рамку держат пазы, на которые необходимо аккуратно надавить отверткой, чтобы снять фурнитуру. Ещё один вариант крепления электрофурнитуры – при помощи дополнительного элемента, который прикреплен в пазах суппорта.
Далее надо вытащить «сердцевину» из подрозетника . По боковым сторонам корпуса присутствует два винтика, которые держат механизм на вертикальной поверхности. Всё что необходимо сделать – открутить их при помощи индикаторной отвертки. Есть ещё один вариант держания корпуса в подрозетнике – распинателями лапками. Их необходимо ослабить, открутив слегка с боковых частей болтики, которые отвечают за регулировку угла распора.
Следующим шагом надо отсоединить вводные жилы. Фаза, земля и ноль могут закрепляться на самозажимные клеммы или на винтовой зажим. В первом случае необходимо просто нажать на рычаги фиксаторы и достать жилы с разъёмов. Винты-зажимы нужно открутить при помощи индикаторной отвертки и осторожно достать проводки.
Вот и всё, нет ничего сложного, выключатель снят со стены.
