Как починить выключатель света – инструкция по ремонту

Установка и подключение нового

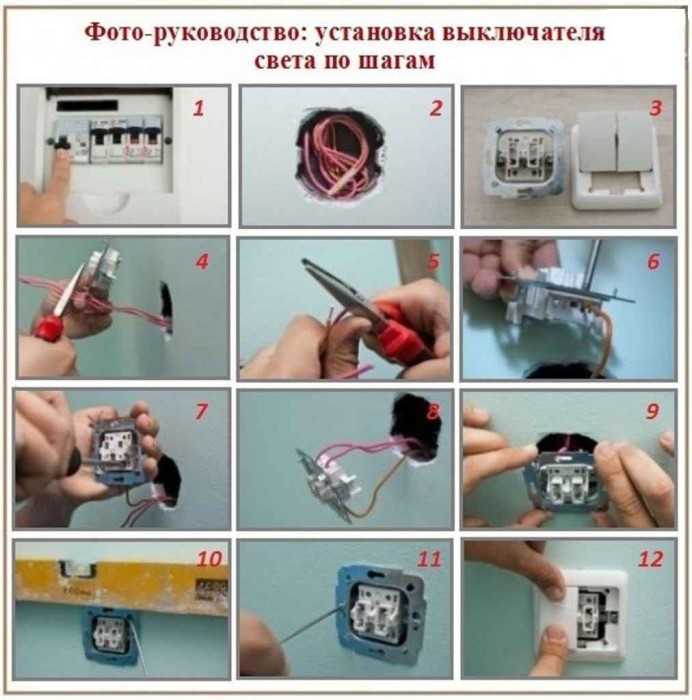

После откручивания старого выключателя на его место устанавливается новый.

С одной кнопкой

Сначала в специальные пазы устанавливаются провода электропроводки, после чего их прикручивают зажимами. Подсоединив проводку к пазам, приступают к установке конструкции в стену. Для этого крепежные элементы вкручиваются в стену, после чего монтируется верхняя часть конструкции с кнопкой. Установив однокнопочную конструкцию, проверяют ее работоспособность. Если переключатель включает и выключает свет, значит, работа выполнена правильно.

С двумя кнопками

При монтировании выключателя для скрытого типа электропроводки конструкцию подсоединяют таким образом, чтобы проводок подсоединялся к общему контакту. Затем конструкцию устанавливают в специальное отверстие в стенке и прикручивают. Если переключатель устанавливается для открытой проводки, его сначала монтируют в стену и только после этого подсоединяют провода.

С тремя кнопками

Выключатель с тремя клавишами устанавливается следующим образом:

• Фазный провод подсоединяется к контакту L, а остальные два подключаются к первому и второму разъему.
• Подключив провода, затягивают крепежные винты со специальными пружинными клеммами.
• Установка выключателя в подрозетнике.
• Затягивание винтов раздвижных лапок, чтобы у них не было никаких зазоров.
• Установка крышки с клавишами и проверка работоспособности подключенного устройства.

Не работает выключатель света что делать?

Удаление винтов крепеления 6. На сегодняшний день причин может быть много. В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией.

Как самостоятельно отремонтировать выключатель света?Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает. Этим может объясняться и то, что выключатель не включает свет. Этим может объясняться и то, что выключатель не включает свет. Заклинившие кнопки выключателя говорят, скорее всего, о том, что в конструкции отсутствует смазка. Этим может объясняться и то, что выключатель не включает свет. Если корпус устройства расплавился или же раскрошился, то прибор уже не подлежит ремонту. Такое устройство уж точно придется заменить. Рассмотрим, как поменять выключатель света: необходимые инструменты.

Сборка предусматривает следующий пошаговый алгоритм: Соединение нейтральной жилы, идущей от кабеля ввода автомата и нуля, отходящего к светильнику клеммами. Подсоединение всех жил земли при наличии заземляющего проводника. Земля от ввода подкидывается на землю отвода клеммами. Подача напряжения и тестирование конструкции. Ремонт механической части Если что-то сломалось в механике, то исправить проблему можно только заменой узла. В этом случае выручит прибор-донор. То же самое касается и электрической части — конструкция клемм не всегда позволяет выполнить очистку, а в некоторых случаях потребуется их замена. Также в замене могут нуждаться подвижные и неподвижные контакты в случае оплавления или серьезного подгорания.

Начинать ремонтировать сломавшийся прибор рекомендуется в следующем порядке: Полностью снять напряжение с линейного ответвления питающей линии или со всей квартиры сразу. После их снятия «обнажится» механизм переключения с перекидным коромыслом, по состоянию которого судят о характере поломки. Если еще до полной разборки прибора были обнаружены ослабленные контакты в местах подвода и отвода фазных проводников, их следует с силой завернуть, установив прежде контргайки. Если на этой стадии демонтажа обнаружить следы неисправности не удается или повреждения слишком серьезные, лучше всего полностью демонтировать прибор с установочного места. Если они короткие — крепление ослабляется, а сам прибор достается из пластикового корпуса прежде запоминается, какой из проводников куда подключался. После снятия устройства с места установки и удаления из коробки будет удобнее обследовать его на предмет повреждений. После устранения всех обнаруженных неисправностей приступают к сборке отремонтированного устройства. После этого к контактам аккуратно подсоединяются демонтированные проводники, а крепящие их винты с усилием затягиваются. Затем пластмассовый стакан устанавливается обратно в нишу и фиксируется там распорочными шурупами.

Разборка выключателя для света своими руками: пошаговый процесс

Иногда для замены электрических проводов многим может потребоваться снять выключатель света. Клавишный выключатель содержится практически в каждой квартире. Разборка выключателя – это несложный процесс, но вам необходимо знать, как его выполнить правильно. Также иногда разборка может потребоваться при замене выключателя света.

В этой статье мы подробно покажем, как разобрать выключатель света. Каждый процесс мы описали подробно. Также вы найдете много фото по разборке выключателя.

Инструменты для разборки выключателя

Разборка выключателя – это несложный процесс, но вам могут потребоваться определенные инструменты для разборки. Для работ в первую очередь потребуются две отвертки. Многие выключатели можно разобрать с помощью одной отвертки.

Дело в том, что многие выключатели не имеют в своей конструкции крестообразных винтов. Именно поэтому здесь вам может потребоваться только одна отвертка.

Отключение электричества

Перед началом разборки вам необходимо будет отключить электричество в своем доме или квартире. Сделать это можно с помощью электрощитка, который обычно находится возле входной двери или на лестничной площадке. Если вы не знаете, какой выключатель отвечает за вашу комнату, тогда лучше отключить все сразу. Если этого не сделать, тогда вас просто может ударить током при снятии выключателя.

Рычаг на автоматическом выключателе обязательно должен быть повернут вниз. После отключения вам лучше перестраховаться и дополнительно проверить наличие электричества с помощью индикаторной отвертки. Перед разборкой изучите основные виды выключателей.

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

1. Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
2. Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

Разборка выключателя

Теперь вам необходимо будет снять корпус с выключателя. Здесь вам потребуется отвертка. Какого типа она будет, зависит только от конструкции винта на рамке выключателя.

Большинство выключателей также могут иметь свои крепления. Они относятся к креплениям распорного типа. После того как вы открутите крепление выключатель самостоятельно начнет постепенно выходить из подрозетника.

Уличный выключатель имеет подобную схему разборки.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

https://youtube.com/watch?v=etsLLwLwpgE

голоса

Рейтинг статьи

Готовимся к замене выключателя

Типов выключателей освещения много. Более подробно о них можно прочесть в статье «Виды выключателей». Мы с вами будем менять наиболее распространенный – стандартный внутренний. Они бывают одно- и многоклавишными, но на процесс замены это практически не влияет. Разве что во втором случае проводов немного больше.

Прежде всего, ищем в магазине аналогичный по габаритам, методу установки (наружный/внутренний) и количеству клавиш выключатель. За редким исключением все они одного внутреннего размера и взаимозаменяемы, даже если новый моложе старого лет на 30.

Важно! Что касается внутреннего размера, то старые выключатели могут отличаться от новых. Поэтому имеет смысл снять старый и взять его в магазин, чтобы подобрать подходящий по размеру

Теперь по инструментам. Их понадобится немного:

• крестовая и плоская отвертка;
• указатель напряжения (индикаторная отвертка).

Возможно, пригодятся:

• пассатижи;
• изолента;
• нож.

Далее полностью обесточиваем квартиру на вводном щите. Если он находится в подъезде и не запирается, то вывешиваем предупреждающий плакат или ставим наблюдателя. Соседи бывают разные, а жизнь дороже. Все готово? Выдохнули и начинаем.

Восстановление поворотных и сенсорных моделей

Сенсорные выключатели подлежат ремонту в специализированных мастерских. В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

Замена старого выключателя новым

Выключатели бывают трёх видов: с одной клавишей, двумя или тремя. Чтобы разобраться, как производить замену, рассмотрим пример снятия и установки простейшего одноклавишного выключателя.

Фотогалерея: виды электрических выключателей

Производить ремонт, демонтаж и замену выключателя разрешается только при отключённом питании.

Автоматические выключатели на распределительном щите должны быть выключенными (флажок внизу).

Для того чтобы обеспечить собственную безопасность при проведении работ, необходимо отключить электричество, опустив соответствующий флажок автоматического выключателя

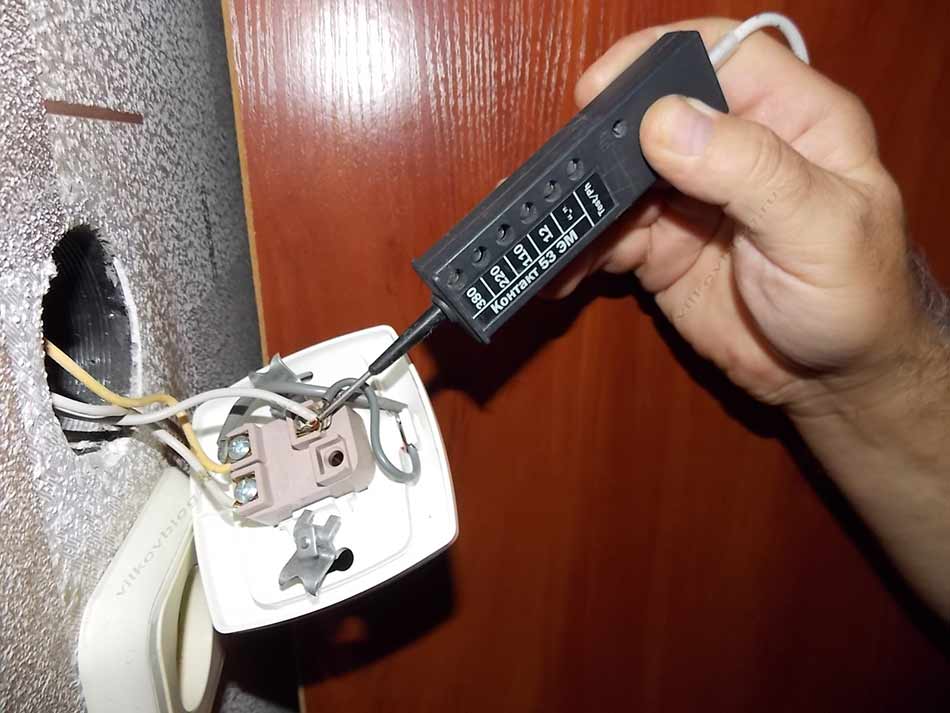

Чтобы окончательно убедиться в отсутствии напряжения на контактах выключателя, рекомендуется воспользоваться бытовым индикатором напряжения, установив металлическую ножку поочерёдно на каждый из контактов. Прямым подтверждением отключения сети является также и то, что рабочая лампа светильника не загорается при включении выключателя (кнопка вверх).

При наличии напряжения внутри прозрачного пластикового корпуса загорается светодиод

Как снять старый выключатель

Прежде всего, нужно провести визуальный осмотр. Разновидностей выключателей множество, и они различаются по способу сборки. В одних наружная крышка закреплена шурупами, в других — держится на пластмассовых защёлках.

Чтобы снять этот старинный выключатель, необходимо открутить два болта и снять декоративную крышку

1. Сначала снимается верхняя защитная крышка. Если она закреплена на шурупах, их нужно открутить. Для этого применяется отвёртка с прямыми шлицами. Если же крепление выполнено защёлками, то перед снятием крышки нужно снять клавишу. Делается это при помощи той же отвёртки, аккуратно заведя её в щель между корпусом и клавишей. Если клавиш несколько, то каждая из них снимается независимо.
2. Когда клавиша снята, всё внутренне устройство выключателя становится доступным для разборки. Если устройство проводки скрытое, выключатель утоплен в глубину стены и крепится в подрозетнике при помощи раздвижных лапок. Их нужно отпустить, отвинтив два винтовых болта против часовой стрелки. Вращать их нужно до тех пор, пока цоколь не вывалится из подрозетника.Если проводка наружная, крепление немного другое. Раздвижных лапок и подрозетника нет, корпус выключателя закреплён непосредственно к стене.
3. Вывинтив два шурупа, можно достать цоколь, внутри которого расположена контактная пара, осуществляющая размыкание цепи подачи тока на светильник.
4. На последнем этапе демонтажа выключателя от него отсоединяются провода. Они введены в специальные клеммники и крепятся в них винтовыми зажимами. Отпустив винты на полтора-два оборота, можно легко вытянуть провода из гнёзд. Полностью выкручивать их не следует, так как в некоторых выключателях крепление устроено таким образом, что кабель зажимается между винтом и квадратной гайкой. Если гайка слетит с резьбы, её потом будет тяжело вновь установить.

Видео: как разобрать выключатель

Установка нового выключателя

Сборка производится в обратном порядке.

1. Подсоединяются провода на свои места.
2. Цоколь вставляется в подрозетник и закрепляется распорными ножками.
3. Сверху прикручивается пластмассовый корпус.
4. В пазы вставляется клавиша.

При этом важно установить выключатель так, чтобы светильник включался при положении клавиши, нажатой вверх. Сборка выключателя для наружной проводки проводится идентично, с той разницей, что после закрепления контактов кабелей цоколь прикручивается к стене, затем к нему крепится корпус, и в последнюю очередь устанавливается клавиша. Установка выключателя производится в поряде, обратном снятию старого устройства

Установка выключателя производится в поряде, обратном снятию старого устройства

Инструменты для демонтажа

Если проблема все же в выключателе света, необходимо подготовить инструментарий для работы.

Понадобятся такие инструменты и материалы:

• отвертки (крестовая и плоская);
• плоскогубцы с заизолированными ручками;
• нож с пластмассовой ручкой;
• индикатор напряжения;
• изоляционная лента.

Внутри электротехнических конструкций бывает много пыли. Чтобы не испачкать предметы интерьера, рекомендуется отодвинуть их подальше от выключателя или накрыть полиэтиленовой пленкой.

Отключение электричества

До начала демонтажа выключателя нужно отключить электропитание в квартире или доме. Делается это в электрощите. Обычно щит расположен на лестничной клетке или внутри квартиры – у входной двери. Если нет уверенности в том, какой именно переключатель относится к тому или иному помещению, лучше выключить все имеющиеся. В противном случае велик риск поражения током.

Рычаг на автомате поворачивают в нижнее положение. Когда питание отключено, следует перепроверить наличие напряжение индикатором.

Демонтаж клавиши

Процесс снятия выключателя начинается с удаления клавиши. Без этого не удастся продолжить работу по демонтажу.

Демонтировать клавишу несложно, однако конкретные действия могут отличаться в зависимости от конструкции переключателя, поэтому следует внимательно изучить механизм конкретного устройства.

Наиболее простой метод удаления клавиши – потянуть ее к себе. Обычно этого достаточно, чтобы снять кнопку.

В некоторых моделях простое притягивание клавиши не поможет. Демонтаж в таких переключателях осуществляется за счет поддевания отверткой специальных разъемов, имеющихся на боковых частях устройства.

Демонтаж рамки

В ходе разборки выключателя понадобится удалить рамку. Среди наиболее распространенных видов рамок такие:

1. Винтовые. Обычно держатся на винтах. Снимаются с помощью отвертки.
2. Зажимные. Такие модели имеют особые зажимы. Чтобы вытащить рамку, достаточно отогнуть зажимы. Рекомендуется снимать стороны рамки поочередно, а не все сразу, чтобы не повредить конструкцию.

Отключение проводки

На многих видах переключателей большая часть проводов держится за счет использования болтов. Чтобы отсоединить провода, нужно просто ослабить фиксацию проводов и потянуть выключатель в свою сторону.

На этом демонтаж переключателя завершен. Следует помнить последовательность произведенных операций: если внутренние механизмы в порядке (детали не расплавлены), устройство понадобится собрать в обратном порядке. Если найдены механические повреждения, нет смысла восстанавливать переключатель – проще отправиться в магазин и купить новый.

При неисправности осветительного прибора, прежде всего, следует убедиться в наличии напряжения в электропроводке питающей сети. Затем проверяется работоспособность самого осветительного элемента и патрона. Если с ними всё в порядке, то причиной неполадок, скорее всего, является выключатель. Для устранения неисправности потребуется его разборка. Как разобрать выключатель света? Выполнить эту работу можно своими руками, надо только знать, как правильно это сделать.

Общий ход работ по ремонту

Проверка отсутствия напряжения

Важно!
Особых усилий прилагать к разборке корпуса не нужно, так как обычно крышка замкнутого выключателя снимается легко

Снятие корпуса выключателя

Демонтаж крышки выключателя

Если замкнуло выключатель с двумя кнопками, то помечают фломастером провод, который подводит электричество и является общим для обоих режимов включения.

Расположение винтов выключателя

Удаление винтов крепеления

Практически каждый владелец квартиры сталкивается с такой проблемой, как неисправность выключателя света. Если возникла такая ситуация, не нужно сразу вызывать на дом специалиста. Чаще всего эту проблему можно исправить самостоятельно. Неисправность выключателя света чаще всего заключается в плохом контакте между пластинами смыкания электрических проводов. Чтобы починить его, нужно лишь почистить контакты и проверить прочность закрепления проводов в разъемах выключателя.

Весь процесс состоит из трех этапов:подготовительные работы;
разборка и зачистка контактов;
сборка и установка выключателя света на прежнее место.

Подготовительный процесс

На начальном этапе ремонта выключателя нужно полностью обесточить этот участок электросети и подготовить необходимые приборы и инструменты. Для зачистки разборки и зачистки контактов потребуется наличие отвертки, индикатора электричества и обычная шкурка или напильник.

Важно, чтобы в сети не было электричества. Для этого и нужен индикатор. Напильник пригодится для снятия с контактов налета, а отвертка для откручивания и сборки всей установки

Напильник пригодится для снятия с контактов налета, а отвертка для откручивания и сборки всей установки.

Разборка выключателя и зачистка контактов

Сначала нужно убедиться в том, что электричество действительно не подается к выключателю света. Затем, поддев кнопку прибора отверткой, извлекаем ее из устройства. Пластмассовую оболочку также можно снять с помощью приложения небольшого усилия.

Следующим этапом будет удаление выключателя с места крепления. Чтобы извлечь его из пластиковой оболочки в стене, нужно ослабить два шурупа. Немного выкрутив их, вытаскиваем прибор из стены. Для отсоединения выключатель света от проводов ослабляем крепления и вытаскиваем их из зажимов.

Увидев почерневшие и покрытые налетом контакты, производим их зачистку напильником или специальной шкуркой. Процесс очистки нужно продолжать пока налет и гарь полностью не удалятся.

Сборка и установка выключателя

После проведения всех действий по очистке контактов от налета можно приступать к сборке прибора. Для этого нужно подсоединить все провода на прежнее место и затянуть зажимы

Важно создать отличный контакт для предотвращения плохого взаимодействия. Собрав всю конструкцию, вставляем выключатель в пластиковый футляр. После придания уровня и ровности затягиваем оба крепящих шурупа

Если пластмассовый каркас не ставится на прежнее место, то придется ослабить шурупы и надеть его до полной установки выключателя в сети. Хотя при правильном креплении выключателя в стене не должно возникать такой проблемы

После придания уровня и ровности затягиваем оба крепящих шурупа. Если пластмассовый каркас не ставится на прежнее место, то придется ослабить шурупы и надеть его до полной установки выключателя в сети. Хотя при правильном креплении выключателя в стене не должно возникать такой проблемы.

На конечном этапе вставляем кнопку включения и запускаем центральный прибор контроля электроэнергии. Теперь проводим проверку работоспособности выключателя. Для этого несколько раз включаем свет в комнате. Если все работает стабильно, то вызов электрика не потребуется.

Если выключатель перестал работать, тогда вам следует разобраться с основной причиной его поломки. На сегодняшний день причин может быть много. Вам необязательно необходимо вызывать мастера. Провести ремонт выключателя света вы сможете и самостоятельно. Причины поломки обычно незначительные и поэтому справиться с ними может практически каждый.

Иногда для того чтобы восстановить работу устройства вам потребуется провести чистку контактов выключателя. В этой статье мы поместили подробную информацию, как починить выключатель света. Причины поломки выключателя могут быть разнообразными, и в этой статье мы их рассмотрим.

Как починить выключатель света – ремонт электровыключателя

В быту очень часто случается, что в одной из комнат перестает работать выключатель света. Многие люди, столкнувшись с такой поломкой, не раздумывая бегут за электриком, так как совершенно не знакомы с устройством данного механизма и не знают, что с ним делать и как починить. Выключатель света на самом деле чинится просто. Достаточно лишь раз самому взяться за дело и немного разобраться. Почему же ломается выключатель?

Техника безопасности

Следует всегда помнить, что перед починкой будь то выключателя, розетки или иного оборудования, связанного с работой электрического тока, следует соблюдать технику безопасности. Во-первых, нужно отключить подачу тока в месте проведения работ. Это можно сделать с помощью электрощита и соответствующих в нем рубильников. Во-вторых, следует запастись специальным инструментарием. Потребуется:

1. Индикаторная отвертка или мультметр.
2. Маркер.
3. Небольшая мелкозернистая шкурка.
4. Обычная крестовая отвертка.
5. Изоляционная лента.

Разборка и чистка контактов

Если вы обнаружили, что выключатель света все-таки работает, но нестабильно, то, зачастую, причина поломки заключается в обгоревших в нем контактах. В данном случае следует руководствоваться такой последовательностью действий:

1. После выключения электропитания на участке поломки, следует еще пару раз внимательно проверить выключатель на наличие/отсутствие подачи тока с помощью мультиметра или индикаторной отвертки.
2. Убедившись в том, что механизм обесточен, следует аккуратно разобрать выключатель. Для этого сначала с помощью отвертки или другого инструмента нужно поддеть кнопки механизма и снять их.
3. Снять пластиковый ободок корпуса выключателя и убрать его.
4. Проверить клеммы демонтируемого устройства на наличие тока с помощью индикаторной отвертки.
5. В случае разборки двухклавишного выключателя, нужно с помощью маркера обозначить провод, который является совместным для двух видов включения.
6. Далее с помощью обычной отвертки нужно ослабить затяжки 2-х болтиков, которые находятся по краям корпуса механизма, а затем вынуть их из пластикового подрозетника.
7. После этого оголенные провода, подводящие ток к устройству, зачищаются с помощью подготовленной ранее мелкозернистой шкурки и обматываются с помощью изоляционной ленты.
8. На этом процесс починки завершен.

Стоит отметить, что если вы плохо разбираетесь в ремонтном деле, или, если вы вообще впервые в жизни решились на починку выключателя света, располагайте детали устройства во время демонтажа в порядке их разборки. Или, как вариант, сфотографируйте поэтапную разборку устройства, чтобы после решения проблемы, вы смогли спокойно и без всяких раздумий собрать его так, как нужно.

Немного о контактах

Контакты, которые нужно зачистить, располагаются прямо под кнопкой выключателя на пластмассовой основе, имеющей вид полусферы. Те из них, которые являются предположительной причиной поломки, определить очень легко: на них присутствует специфический нагар темных оттенков, появившийся из-за искрения в устройстве. Для очистки данного вида налета можно применить специальную мелкозернистую шкурку.

Сборка

После починки устройства и предварительной проверки его на работоспособность с помощью восстановления подачи тока, следует произвести монтаж его на свое место и произвести сборку его деталей в обратной очередности. Особых затруднений в этом деле быть не должно. Однако если вы всё же сомневаетесь, то можете воспользоваться фотоматериалом, который вы подготовили для себя заранее (еще на этапе разборки). Приступив к сборке выключателя, нужно для начала к одной из клемм присоединить провод, который мы ранее выделили маркером, а после этого – все оставшиеся провода. На следующем этапе производится фиксирование устройства в подрозетнике и установка ободка корпуса, украшающей крышки и кнопок включения/выключения света.

На этом процесс ремонта выключателя у себя дома может считаться оконченным.

Соблюдая технику безопасности и вышеизложенные советы, действуя поэтапно и при должной внимательности, можно без особых усилий и без помощи посторонних людей продлить жизнь выключателей у себя дома.

Видео

Видеоролик о порядке разборки выключателя и его внутреннем устройстве:

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.
7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Как починить выключатель: типы устройств

Если вы выяснили, что ваш выключатель не работает и решили его починить, то устройство нужно разобрать. Перед тем, как это сделать, в сети полностью отключается электричество. Для этого на щите отключите питание автоматом, а затем проверьте на выходе состояние напряжения.

Если вы не смогли обесточить необходимую вам линию, то лучше всего отключить от питания всю квартиру. Только после этого вы можете приниматься за ремонт выключателя. Но это еще не все. Прежде, чем снять выключатель, необходимо определить его тип.

Каким может быть переключатель:

• Одноклавишный;
• Двухклавишный;
• Проходной, или трехклавишный;
• Крутящийся;
• Диммер – выключатель;
• Включатель Сенсорный.

Сегодня на рынке существует большое разнообразие моделей выключателей, однако у большинства пользователей стоят обычные клавишные устройства.

Это интересно: Схема диодного мостика с двумя диодами и двумя конденсаторами: освещаем в общих чертах

2 Демонтаж выключателя – как снять выключатель скрытой проводки, не повредив провода?

Прежде чем приступать к демонтажу светового оборудования, необходимо отключить все автоматы защиты, расположенные в распределительном щитке. Теперь вероятность поражения электрическим током практически отсутствует.

Старые модели снимать несколько проще, поскольку винты у них находятся на лицевой стороне, как на розетках. В современных устройствах поменять выключатель можно лишь предварительно удалив клавиши, поскольку болты находятся именно под ними. Снять кнопки просто, достаточно лишь аккуратно поддеть их плоской отверткой. После удаления клавиш и винтов располагается непосредственно сам выключатель, который крепко зафиксирован в каркасе цилиндрической формы.

Предварительно отключаем все автоматы в щитке для перестраховки

Проверив контакт при помощи индикаторной отвертки на отсутствие напряжения, требуется открутить винты раздвижных планок, посредством которых каркас вмонтирован в углубление стены. Теперь нам остается освободить провода, для чего откручиваем болты на клеммах. Обязательно следует пометить фазный провод, чтобы не перепутать при установке нового выключателя. Можно обозначить его изолентой или просто немного загнуть.

Накладные выключатели света снимаются еще проще, поскольку в них нет раздвижных планок и фиксирующего каркаса. В любом случае, после снятия устройства, нам остается лишь установить новое оборудование – самый ответственный этап всего процесса.
