Основные поломки и их диагностика
ЛЕД-лампа состоит из двух основных составляющих:
- Набора светодиодов, которые для напряжения 220 вольт включаются последовательно или последовательно-параллельно (в цепочки).
- Стабилизатор тока – драйвер (в недорогих светильниках и светодиодных лентах – токоограничивающий резистор).
Перед ремонтом место неисправности желательно локализовать. Часто это можно сделать по внешним признакам.
| Неисправность | Возможная причина |
|---|---|
| Не горит часть светодиодов | Можно делать вывод, что светоизлучающие диоды соединены в несколько параллельных цепочек и один элемент в цепочке сгорел. В этом случае драйвер, скорее всего, исправен. |
| Светодиоды моргают при включении | Можно с уверенностью подозревать, что стабилизатор тока не работает. Также есть основания сомневаться в исправности драйвера, если лампа горит не в полную яркость, а все светодиоды включаются |
| При подаче напряжения лампа просто не горит. | Причина может быть как в стабилизаторе, так и в светоизлучающих элементах (или просто провод внутри отвалился). Перед тем, как отремонтировать лампу, проверять в этом случае придется все. |
Сделаем “вечным” светодиодный светильник.
Всем привет. В этой статье вы узнаете о методах продлевающим жизнь светодиодным светильникам, лампочкам и всему что связано со светодиодным освещением. Модернизировать будем известным нам по прошлой статье светодиодный светильник Varton 12W.
Уважаемый Remonter, недавно упоминал в статье о светодиодной подсветке телевизоров, о том что многие производители намеренно идут на ухищрения, прибыли ради и ради того чтобы грубо говоря их заводы не закрыли. В прошлой своей статье о ремонте светиодного светильника я рассказал вам как его починить, а вот как продлить ему жизнь, решил рассказать в этой отдельной статье.
Суть методов состоит в том чтобы ограничить ток подаваемый на светодиоды, путём подбора токового резистора на плате драйвера, который ,,чувствует нагрузку и сигнализирует об этом микросхеме”, а та в всою очередь убавляет или прибавляет ток, подстариваясь под норму. Подстраивая резисторы (прибавляя сопротивление, чтобы сделать тускло) мы настраиваем желаемое свечение. Либо, как второй вариант, включения обычных диодов или токоограничивающих резисторов, в разрыв цепи питания светодиодов.
Светильник разобран
Схема драйвера светодиодного светильника
Схема проста. Перед диодным мостом установлен терморезистор, ограничивающий обычные завышенные скачкообразные пусковые токи конденсатора, при включении драйвера. Также установлен помехоподавлящий Y-конденсатор, устранящий помехи из схемы в сеть и из сети в схему. За диодным мостом конденсатор, сглаживающий пульсации с диодного моста, за ним резистор слегка ограничивающий напряжение, далее резистивный делитель из трех резисторов, задающий режим работы микросхемы, еще один сглаживающий конденсатор, два паралельно включенных токовых резитора. За микросхемой диод разряжающий на себя остаточный ток дросселя и возвращая ток снова на него, после выключения драйвера, защищающий таким образом схему. За диодом резистор и конденсатор, сглаживающие остаточные пульсации после дросселя. Ну а в конце уже следует и сама нагрузка в виде светодиодов.
Найти токовые резисторы на плате драйвера легко. Как правило они низкоомные и часто стоят по несколько штук в паралель, как раз для токовой настройки. В нашем случае их два, 3,4Ом и 2,5Ом, ,,висящие” между 3-ей и 8-ой ногами микросхемы.
Внешний вид платы и токовые резисторы
Поначалу пробовал вставить в разрыв питания светодиодов, математически рассчитанное на 30-ти процентное понижение тока сопротивление. К своему удивлению, вместо падения тока увидел мерцание светодиодов, с понижением яркости. Смотрите видео мерцания.
Так как даташита на микросхему не нашёл, предположил что это является особенностью её работы. Поэкспериментировав и поколдовав с осциллограмами в ключевых точках схемы, решил пойти более простым путём подбора токовых сопротивлений. К слову установка диодов в разрыв цепи в моем случае не дала ощутимого эффекта, так как пришлось бы набирать много диодов.
И так, замерил напряжение и ток потребления светодиодов в обычном заводском режиме, прибор показал 240В и 0,143А соответственно (амперметр включаем в разрыв цепи). Выпаял первое токовое сопротивление (2,5Ом), включил и о чудо – яркость светодиодов снизилась. Снова замерил ток и напряжение, показало 95В и 0,058А. Меня это вполне устроило, так как потребление тока уменьшилось почти в два раза. Потом для полноты эксперимента вернул первый резистор на место, а второй (3,4Ом) выпаял и снова включил светильник. Эффект оказался не столь очевидным, т.е. свечение примерно на 70%, от заводской ,,нормы”. На первом варианте с резистором в 2,5Ом решил остановиться, потому как это меня вполне устраивало. При 50% понижении потребления тока, визуально свечение упало примерно на 40%. После часовой прогонки светильника, собрал его.
Подытожу. Таким вот незамысловатым образом мы с вами можем продлить жизнь светодиодным светильникам, лампочкам, светодиодным лентам, любым активным нагрузкам, нуждающихся в уменьшении ненормально завышенного тока.
Удачи!
4
Ремонт
Какой бы ни была причина поломки, отремонтировать светодиодную лампу можно. Но чтобы выяснить причину поломки необходимо добраться до ее начинки. Разборка светодиодной лампы начинается со снятия рассеивателя. Он либо посажен на корпус с помощью герметика, либо держится на защелке. Если рассеиватель вращается отдельно от корпуса, то его легко снять путём надавливания. Если он приклеен, то вскрывается корпус с помощью тонкой отвертки.
Замена светодиодов
Разобравшись с колбой, переходим к внимательному рассмотрению печатной платы. В идеале (в фирменных образцах) на ней расположены только SMD светодиоды. Хуже, если рядом с ними есть другие планарные элементы, а с обратной стороны запаяны конденсаторы. В таком исполнении плата быстро перегревается и одна из деталей выходит из строя.

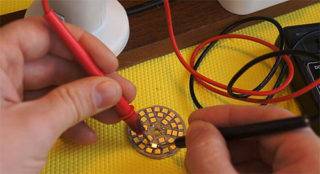

проверить мультиметром
Существует и другой способ ремонта. Если на плате много мелких светодиодов (около 60 штук), то отсутствие одного сильно не повлияет на работу оставшихся. Поэтому вместо перегоревшего элемента можно запаять перемычку в виде тонкого проводка.
Ремонт драйвера
Если при тестировании все светодиоды оказались рабочими, то придётся искать неисправность в драйвере. В дорогих и некоторых бюджетных вариантах драйвер выполнен в виде отдельной платы и находится в цокольной части. Как правило, ремонт led драйвера начинается со снятия платы со светодиодами либо с разборки металлического цоколя лампы.
Конденсаторы в неудовлетворительном состоянии лучше заменить на такие же новые. Если в схеме присутствует специализированная микросхема (интегральный драйвер), то нужно скачать её описание (даташит). Затем замерить напряжение на её выходе и сделать вывод о работоспособности.
В дешёвых лампочках, собранных по так называемому китайскому стандарту, все детали источника напряжения размещены на одной плате со светодиодами. Принципиальная схема такого псевдодрайвера очень проста, а его ремонт сводится к замене одного из конденсаторов.
Неисправный электролитический конденсатор визуально сверху вздут. Починить эту неисправность можно только заменой компонента. Рекомендуется использовать конденсатор ёмкостью не меньше чем 4,7 мкФ и напряжением 400В с максимальной рабочей температурой 105°C. Компонент с большей ёмкостью не поместится. Неисправность неполярного конденсатора может быть наглядно не видна. Поэтому определять её лучше экспериментально. Для этого мультиметром измеряют переменное напряжение на входе диодного моста и постоянное напряжение – на выходе.
Гораздо реже в недорогой светодиодной лампочки выходит из строя диодный мост и токоограничивающий резистор. Их пригодность легко проверяется без выпаивания. Номинал резистора должен соответствовать маркировке на его корпусе, а выводы диодного моста не должны звониться накоротко.
Замена светодиодов
При замене светодиодов необходимо соблюдать полярность
Если причина выхода лампы из строя — перегоревший диод, его заменяют исправной деталью. Эту процедуру необходимо выполнять в следующей последовательности:
- Включите паяльник, поместив его на негорючую подставку.
- Отметьте, где находятся положительный и отрицательный провода. Отсоедините хрустальную полоску от корпуса. Делается это паяльником путем оплавления контактов.
- Закрепите карту в держателе. Захватите дефектный кристалл пинцетом или хирургическим зажимом.
- Поднесите паяльник к контактам на тыльной стороне детали. Одновременно переместите диод подальше от базы.
- Отделите обгоревшую часть. Аналогичным образом припаиваем рабочий кристалл с карты-донора.
- Снимите накипь с того места на радиаторе, где был перегоревший диод.
- Подготовьте полезную деталь к установке. Для этого его контакты адаптируют по ширине к отверстиям на плате, после чего обрабатывают канифолью и жестью.
- Вставляем новый элемент с контактами в отверстия. Необходимо соблюдать полярность.
- Поднесите к каждому проводу паяльник с каплей припоя и прикрепите их к основанию.
- Обработайте место сварного шва краской, чтобы защитить его от коррозии.
- Восстанавливает слой теплопроводной пасты. Установите карту на радиатор.
- Припаиваем провода к контактам.
- Проверьте работу изделия, прикрепив его к подставке или настольной лампе с помощью переключателя. Если возникнут проблемы, переделайте, заменив диоды или детали драйвера.
- Приклейте колпачок к основе. Лучше всего для этого использовать силиконовый клей. Отремонтированное изделие можно использовать через пару часов.
Радиаторы охлаждения
Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.
При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.
Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.
Причины для ремонта светодиодных ламп: устройство, электрические схемы
Перед тем как приступить к ремонту светодиодных ламп своими руками, важно выяснить причины их сбоя. Заявленный эксплуатационный срок ламп может не совпадать с реальными сроками
Это происходит из-за кристаллов плохого качества.
Существуют такие причины неисправностей осветительных приборов:
- перепады напряжения не так сильно влияют на работу электрических деталей, заметные колебания показателей напряжений могут спровоцировать появление неисправности;
- неподходящий светильник. Если выбран неправильный плафон, то может произойти перегрев источника освещения.
- светоизлучающие элементы плохого качества способствуют быстрому выходу из строя изделий;
- неправильная установка системы освещения оказывает негативное влияние на электропроводку;
- сильные вибрации и удары могут способствовать поломке подобного оборудования.
Разбор устройства позволяет определить точные причины поломок
Чтобы не пришлось делать ремонт светодиодной лампочки своими руками, нужно минимизировать воздействие перечисленных факторов на лампу.
Частые проблемы, возникающие с лед – устройствами
Часто требуется провести ремонт светодиодных ламп своими руками, при проблемах с конденсатором. Чтобы осуществить проверку, его придется выпаять из платы. Можно измерить напряжение элемента мультиметром. Этим же прибором осуществляется проверка рабочего состояния диодов.
На схеме изображен порядок подсоединения драйверов
В некоторых случаях наблюдается моргание светодиодных элементов. Подобное происходит, если неисправен токоограничивающий конденсатор. Причиной поломки может стать сгоревший излучатель. Неисправность можно увидеть далеко не по всем светодиодам, поэтому придется проверять каждую деталь. Чтобы найти проблемный диод применяется тестер.
Делая ремонт, вы можете поэкспериментировать со светодиодными элементами. Например, подобрать теплые или холодные температуры света. В некоторых устройствах нет сглаживающего конденсатора и выпрямителя. Их можно установить с помощью паяльника.
Тестирование источников освещения производится при помощи мультиметра или пробника
Порядок поиска неисправности
Самостоятельно определить неисправности светодиодных ламп несложно.
Но потребуется проверить целый ряд основных параметров, выполнить визуальный осмотр, а также произвести при необходимости демонтаж и замену.
Проверка наличия и номинала промышленного напряжения
К основным техническим характеристикам относятся показатели, представленные потребляемой мощностью и рабочим напряжением. Значительная часть светодиодных ламп, предназначенных для эксплуатации в домах, рассчитана на напряжение питания в пределах 110-220В. Проверку нужно выполнить тестированием при помощи мультиметра.
Разборка лампы
Как разобрать светодиодную лампочку? Разобрать корпус лампы не сложно, так как особенностью устройства светорассеивающего купола является наличие специальных защелок. После того, как защелки будут отжаты отверткой или острым ножом, открывается полностью доступ ко всей внутренней части осветительного прибора. Следующий шаг – извлечение платы со светодиодами.
Разобранная лампочка
Для крепления могут использоваться винты, которые требуется осторожно отвернуть. Затем от корпуса выполняется отделение цоколя, плотно обжатого вокруг корпуса
Демонтаж производится равномерным отжимом зазубрин по окружности, после чего можно отделить провода, соединяющие светодиодную плату с блоком питания. На заключительном этапе извлекается непосредственно блок питания.
Визуальный осмотр
После разборки можно визуально проверить схему питания светодиодной лампы на наличие внешних повреждений
Тщательному осмотру подвергается также и сама схема, на которой нужно полностью исключить наличие оплавленных, деформированных или подгоревших элементов, которые следует осторожно выпаять и произвести замену
Проверка радиодеталей на неисправность
Если в процессе визуального осмотра внутренней части причину неполадок в светодиодном осветительном приборе найти не удалось, то необходимо очень внимательно и тщательно «прозвонить» мультиметром каждую деталь, расположенную на плате.
Как отремонтировать светодиодную лампу своими руками
Если вам интересно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали используется мультиметр. В случае перегорания конденсатора, он меняется на новый. Еще к частым неисправностям ламп можно отнести проблемы с драйвером
При замене данной детали, важно подобрать подходящий вариант
Чтобы извлечь неисправные детали производится демонтаж
Токоограничительные резисторы ломаются не часто, но такое происходит. Проверить неисправность можно при помощи мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то прибор неисправен.
Часто требуется замена светодиодов. Их проверку стоит выполнять только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей потребуется паяльник. Все неисправные элементы выпаиваются.
Причиной мерцания светодиодных источников освещения является некачественный конденсатор. Чтобы устранить подобную неисправность стоит приобрести более мощный механизм.
Можно попробовать сделать своими руками ремонт лед ламп LL – corn (лампы кукурузы).
| Изображение | Этапы работ |
|---|---|
| Если нельзя отыскать сгоревшие светодиоды на корпусе, то его демонтируют. | |
| Так как провода короткие, то снимается цоколь. | |
| Чтобы убрать цоколь места крепления высверливаются сверлом с диаметром 1,5. Затем цоколь снимается с помощью ножа. | |
| Внутри драйверы, подпитывающие 43 светодиода. Термоусаживающая трубка на драйвере срезается. | |
| После ремонта трубка надевается обратно и прижимается стяжкой из пластика. | |
| Поломка произошла в результате высокого напряжения. Драйвер подсоединяется к цоколю. |
Красота и многофункциональность
Новые ЛЭП люстры смотрятся очень красиво и рассчитаны на выполнение различных операций по переключению яркости освещения, изменению цвета, включению освещения при входе человека, музыкальному сопровождению. Конструктора наделили новые осветительные приборы красотой, многофункциональностью и работой от выключателя и пульта управления. Обычно в них должны гармонично функционировать лампы накаливания и светодиоды, выполняя любые режимы работы, которые желает хозяин:
- выполнение команды по освещению только всеми или половиной ламп накаливания;
- совокупное свечение половины ламп накаливания с отдельным уровнем светодиодов;
- освещение всех лам накаливания и всех светодиодов;
- функционирование только светодиодных ламп;
- другие варианты освещения, изменения цвета, в зависимости от количества уровней и возможностей.
Осветительный прибор должен исправно выполнять все эти функции через пульт управления (иногда бывает 2 пульта) и исполнять основные действия через выключатель.
схема энергосберегающей светодиодной люстры
схема светодиодной люстры
устройство и схема подключения люстры

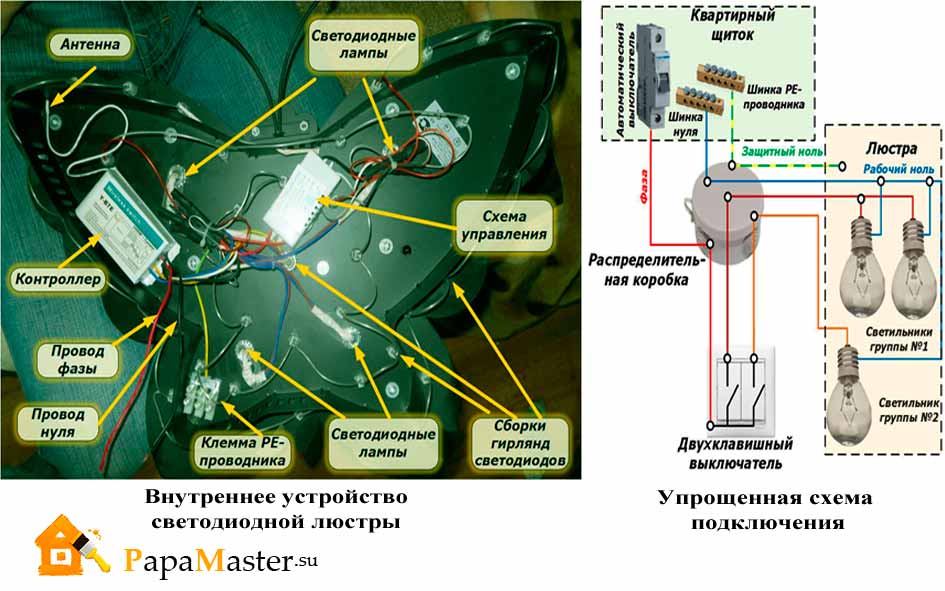

устройство контроллера
