Кодировка неисправностей и их расшифровка
В таблице приведены комбинации, с которыми читатели могут столкнуться в процессе эксплуатации ПММ Electrolux и Zanussi. В большинстве моделей, в которых отсутствует дисплей, поломку определяют по количеству миганий индикатора End. Серия миганий происходит с частотой 2 Гц, затем следуют паузы между сериями длительностью 5 секунд. Нижеперечисленные коды ошибок действительны для современных моделей ПММ Electrolux и Zanussi с системами контроля EDW 1003/1100/1500/1503/1510/2500.
Код поломки | Количество миганий индикатора | Описание |
i10 | 1 | За определенное время в резервуар не набирается достаточный объем воды из водопровода или она вообще не поступает в посудомойку |
i20 | 2 | По истечении определенного времени жидкость из бака не сливается насосом в канализацию полностью либо не удаляется вовсе, то есть с датчика уровня воды (прессостата) не поступает сигнал о пустом резервуаре |
i30 | 3 | Датчик защитной системы Aquastop посылает сигнал о том, что в поддоне посудомоечной машины появилась вода. То есть произошла протечка жидкости |
i50 | 5 | Вышел из строя симистор, расположенный на плате блока управления (далее также – ЭБУ), в результате нарушено управление работой циркуляционного насоса (помпы) |
i60 | 6 | Не нагревается или перегревается вода. Причин может быть несколько: сгорел электронагреватель (далее также – ТЭН), произошел обрыв в цепи электропроводки, идущей к ТЭНу, неисправен датчик температуры (термистор), слишком мало воды в резервуаре ПММ. Возможно, перестала работать циркуляционная помпа или неисправен ЭБУ |
i70 | 7 | Неисправен термистор, его сопротивление при диагностике не соответствует нормальным пределам |
i80 | 8 | Сбой в программе, записанной в памяти блока управления. Возможно, вышла из строя микросхема памяти EEPROM |
i90 | 9 | Не работает блок управления ПММ, в результате чего невозможно выбрать и запустить ни одну из программ работы |
iA0 | 10 | Заблокированы и не вращаются коромысла распылителей. Возможные причины: неправильно уложена посуда или произошел бросок напряжения в электросети, который привел к блокировке |
iB0 | 11 | Вышел из строя датчик мутности воды. Блок управления постоянно получает информацию о том, что посуда не отмыта |
iC0 | 12 | ЭБУ не реагирует на сигналы с управляющей панели. Может быть, нет связи с платой управляющего блока или сам блок вышел из строя |
iD0 | 13 | При включении циркуляционного насоса тахогенератор не отправляет сигналы о вращении ротора в течение определенного времени. Возможные причины: помпа действительно не работает, в цепи таходачика произошел обрыв или неисправен тахогенератор |
IF0 | 14 | В течение заданного промежутка времени достаточный объем воды не набрался в резервуар посудомойки и агрегат переходит к следующему этапу работы. После слива жидкости код ошибки пропадает. Симптомы неисправности похожи на дефекты, соответствующие коду i10 |
При отсутствии дисплея код ошибки вычисляется по серии миганий индикатора END
Будьте внимательны при распознавании цифры 1 и буквы i на дисплее: единица более длинная.
Причины появления ошибки I30 в посудомоечной машине Электролюкс
Угроза перелива в посудомоечной машине создается в нескольких случаях. Иногда ошибку I30 провоцирует наличие протечки в одной из внутренних частей, иногда — неисправность заливной системы или обычный засор.
Поломка наливного клапана
За подачу воды в посудомоечной машине отвечает наливной клапан. Он открывается, когда жидкость необходимо залить внутрь устройства, и закрывается, когда ее становится достаточно. Функционирование системы может нарушиться, если:
- клапан засорится и перестанет плотно закрываться, в результате чего вода так и продолжит поступать в машину;
- по причине обычного износа выйдет из строя сам механизм элемента;
- нарушится целостность электрической проводки, через которую клапан посудомоечной машины получает соответствующие команды.
В некоторых случаях будет достаточно почистить элемент или восстановить электрику. В других ситуациях клапан придется полностью заменить.
Наливной клапан машины может засоряться, в том числе из-за жесткой воды
Неисправность сливного насоса
Сливная помпа в посудомоечной машине отвечает за откачку воды из агрегата. Если она перестанет нормально работать, возникнет ошибка I30 — жидкость не будет уходить из камеры устройства. Причины неисправности обычно следующие:
- насос засорился и заблокирован намотавшимся на внутренние части мусором либо твердыми наростами от воды;
- крыльчатка элемента повреждена, и помпу нужно менять, чтобы откачка воды снова начала происходить нормально.
Важно! Если посудомоечная машина служит давно, и со дня покупки ее ни разу не чистили, засор сливного насоса очень вероятен.
Лопасти крыльчатки — самая уязвимая часть сливной помпы
Засор дренажной системы
Ошибка I30 в посудомойке Электролюкс нередко возникает по причине засора в сливной системе машины. Мелкий посторонний мусор, частицы пищи и жир могут скапливаться в дренажном элементе, отводящем шланге и в месте соединения агрегата с канализацией.
Чтобы проверить такую версию, нужно демонтировать фильтрующий стакан, а также снять сливную трубу машины и осмотреть ее визуально. Кроме того, следует открыть на полную мощность кран смесителя на кухне и оценить, свободно ли уходит вода. Если образуется застой жидкости, в чистке нуждается общий для посудомойки и раковины участок канализации.
Отверстия в дренажном фильтре машины очень мелкие и легко забиваются мусором
Протечка
Практически в любом месте внутренней системы посудомойки может возникнуть протечка. Понять, из-за нее вылезает ошибка I30 или нет, очень просто. У всех машин Электролюкс предусмотрен специальный поддон для сбора воды при протекании. При осмотре в нем должна обнаружиться жидкость, если ее нет, то причина неисправности в чем-то еще.
Поиски неисправности нужно начинать с осмотра поддона
Демонтаж насоса
Снять всё устройство, довольно просто:
- стягиваем хомуты, и вытаскиваем из резиновых патрубков;
- отсоединяем электрические провода;
- отстёгиваем два крепления от нижней пластиковой крышки.

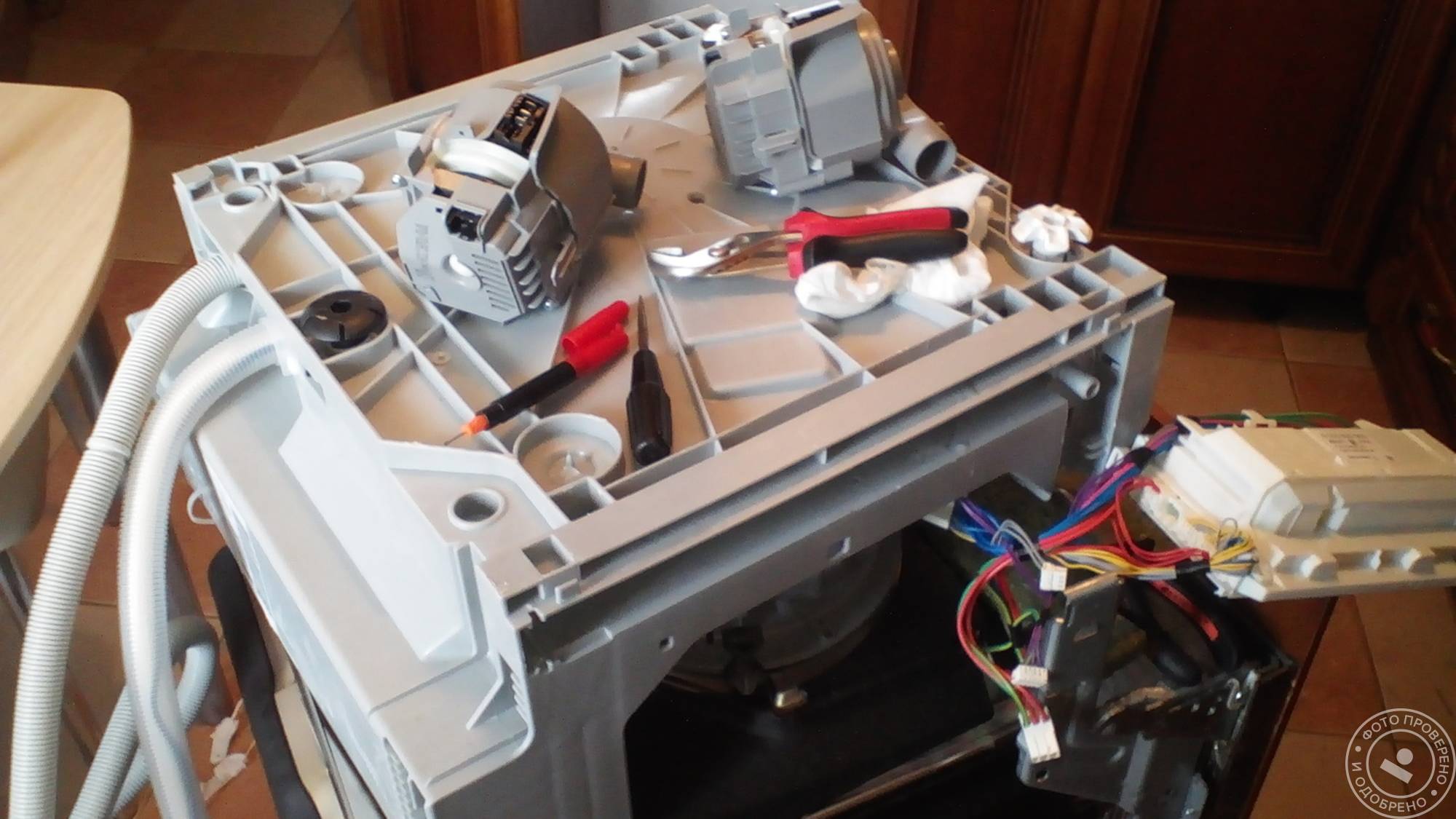

Вид на перевернутую посудомоечную машину
Снятый и разобранный узел.
Насос и ТЭН в сборе
Рециркуляционная помпа
Проточный нагреватель воды
Установку производить в обратном порядке. При замене — посуда будет сушиться. В посудомоечных машинах существует два варианта сушки:
- После окончания мойки посуда сама сохнет, благодаря разнице температуры. В последнее ополаскивание вода нагревается. И в момент окончания цикла — посуда горячая. Влага конденсируется на стенках камеры, и затем стекает вниз.
- Есть устройства с отдельной сушкой. Дополнительно устанавливается механизм, который состоит из насоса и нагревательного элемента. Сушка осуществляется потоком горячего воздуха. Это присуще дорогим моделям. Определить наличие можно не разбирая, а заглянув в камеру.
Кроме фильтра, импеллера и крышки для соли — будет присутствовать выходное отверстие для воздуха.
Моечная камера
Машина не включается
Вы нажимаете на кнопку запуска, но никакой реакции не следует. Индикаторы не горят, мойка не запускается. Как включить машину? Для начала проверьте:
Сетевой шнур. Если его изоляция повредилась или он перегнулся, нужна замена.
- Предохранители на плате управления. Они могли пострадать при скачке напряжения. Заменить предохранители можно своими руками, главное – подбирайте детали в точности с предыдущими.
- Если посудомойка получает питание, но не включается, проверьте кнопку запуска. Может, нарушились или перегорели ее контакты.
На такую технику рекомендуется устанавливать автоматы, которые защитят машину от перепадов напряжения в сети.
Возникла протечка
Если нарушена целостность заливного шланга, его нужно заменить. Отсоедините один конец шланга от канализации, другой – от корпуса машины. Предварительно перекройте подачу воды. Замените испорченный шланг на новый.
Проведите проверку заливного клапана. Когда клапан ломается, его мембрана не закрывается. Это приводит к постоянному потоку воды, переливу и протечке. При неисправности клапан заменяют.
Как проверить электрическую часть входного клапана:
- Отсоедините проводку от клапана.
- Приложите щупы омметра к контактам детали.
- Клапан исправен, если показания составляют 500-1500 Ом.
- Если нет показаний, значит, катушка в обрыве и деталь нужно менять.
Проверить, действительно ли мембрана клапана не закрывается, можно, открыв машину во время забора воды. Если при открытой дверце вода продолжает набираться, значит, механика клапана неисправна.
Причины протечек воды
Одна из основных проблем, случающаяся с посудомойками Zanussi, это протечка воды. В моделях машин, оснащенных системой защиты Аквастоп и дисплеем, появляется код ошибки i30. В некоторых случаях ошибки нет, а вода из-под машины все же вытекает. Причинами такой поломки могут быть:
- трещина бака;
- прорыв сливного шланга;
- слабость соединительного хомута;
- заклинивание клапана подачи воды в положении «открыт».
А вот замена шланга и хомутов, вполне посильная работа. Шланг от времени может трескаться, в результате чего в нем появляются дырочки. Чтобы его заменить необходимо:
- отключить посудомоечную машину от электропитания;
- закрыть кран подачи воды;
- отсоединить сливной шланг от водопровода и от машины;
- подсоединить и надежно закрепить новый шланг.
Клапан подачи воды находится сразу за местом входа наливного шланга в корпус машины. В модели на фото это в нижней части посудомоечной машины сзади. Сначала электромагнитный клапан проверяется омметром на работоспособность, при отсутствии сопротивления его, нужно заменить на новый.
Вода не сливается
Проверить на засор нужно фильтр и сливную помпу. Может, помпу заклинило из-за осколков посуды, поэтому проводите чистку в перчатках.
- Отключите машину от питания, перекройте подачу воды.
- Откройте бункер и вытащите лотки для посуды.
- На дне посудомойки находится фильтр.
- Вытащите его и металлическую сетку снизу.
- Промойте детали под проточной водой. Особо загрязненные места прочищайте щеткой.
- В отверстии насоса может быть вода. Удалите ее губкой.
- Прижмите крышку насоса, потяните вверх и снимите.
- Очистите крыльчатку от загрязнений.
Засор устранен, но машина все равно плохо сливает воду? Тогда проверяйте помпу на исправность. Чтобы осмотреть и заменить помпу, следуйте рекомендациям:
Обеспечьте доступ ко дну машины
Обратите внимание, что сливной насос крепится к циркуляционному насосу
Дополнительные функциональные элементы
Выше перечисленные и показанные на схеме детали посудомоечной машины являются стандартными для такого класса бытовой техники. Но каждый производитель стремится улучшить свою технику, дополняя ее новыми функциями с помощью установки элементов.
Кроме вышеперечисленного, ПММ еще можно разделить по габаритам (большие, маленькие, узкие), материалу коромысел и их количеству, различному устройству корзин. Большинство посудомоек можно встроить в мебель кухни. В машинах Bosch корзины можно переставлять по высоте, в других моделях они могут иметь складные элементы. Также отличие может быть в самой программной начинке.
Что делать, если появилась ошибка I30 в посудомоечной машине Electrolux
В некоторых случаях устранить ошибку I30 посудомоечной машины Electrolux можно своими силами. И даже если поломка требует вмешательства профессионалов, лучше выяснить это точно, прежде чем отдать агрегат в платный ремонт.
Как осмотреть и починить наливной клапан
Клапан забора воды находится в месте соединения заливного шланга с машиной, обычно в нижней части агрегата. Для доступа к нему необходимо отключить устройство от сети и канализации, перевернуть набок и снять днище или цокольную панель.
После того, как клапан будет найден, его потребуется прозвонить при помощи мультиметра. Прибор переводят в режим омметра, проводку отключают от клемм, а потом прижимают щупы к контактам и смотрят показания. В норме они должны составлять 500-1500 Ом, а если клапан сломан, то на дисплее вообще не высветится никаких значений.
Электрика наливного клапана восстановлению не подлежит — ремонтировать ее слишком дорого
В случае полной неисправности клапана его потребуется заменить на новый, точно такой же, какой и был. Если деталь работает, но закрывается не до конца, ее понадобится почистить изнутри от набившегося мусора.
Как починить сливной насос
Чтобы добраться до сливного насоса и сбросить ошибку I30 в посудомоечной машине Electrolux, понадобится извлечь из бункера корзину для посуды и, прежде всего, вытащить дренажный фильтр.
Затем необходимо при помощи губки убрать воду из открывшегося отверстия и потянуть на себя крышку насоса, либо отвинтить, если она держится на шурупах. В перчатках аккуратно ощупывают крыльчатку и при обнаружении постороннего мусора удаляют его с лопастей.
Найти насос в посудомойке нетрудно, он является одной из самых крупных деталей
Если насос требует замены, посудомойку придется полностью разобрать. Понадобится:
- вытащить дренажный фильтр и снять боковые стенки агрегата;
- удалить термоизоляцию и отсоединить наливной шланг;
- снять днище, закрепленное на защелках или винтах;
- отсоединить электрическую проводку, подходящую к помпе и двигателю;
- зажать насос в руке и повернуть его справа налево;
- отсоединить сливной патрубок от циркуляционного блока;
- снять с креплений весь насос и вытащить его из машины.
Как и во всех случаях, для замены сливной помпы необходимо приобрести точно такую же деталь, какая стояла в посудомоечной машине, и аккуратно монтировать ее на место старой.
Как устранить засор
Вода в процессе слива проходит через специальный фильтр. Очень часто при неисправности I30 в посудомоечной машине Электролюкс нужно делать очистку последнего. Элемент принимает на себя практически весь посторонний мусор, оставшийся после мытья тарелок.
Для доступа к фильтру нужно извлечь из машины все корзины. Деталь расположена на дне бункера под разбрызгивателем и внешне похожа на стаканчик, состоящий из нескольких вложенных друг в друга частей. Фильтр просто вытягивают из гнезда или выкручивают слева направо, в зависимости от модели агрегата.
Фильтр засоряется чаще, если загружать в посудомойку тарелки с крупными остатками пищи
Промывают фильтр машины под краном, для чистки можно использовать хозяйственное мыло, гель для мытья посуды, уксус или соду. Затем элемент собирают и устанавливают обратно в гнездо.
Совет! Снимать с фильтра налипшую грязь и мусор следует в профилактическом порядке раз в месяц. Тогда проблем со сливом воды и ошибкой I30 в машине возникать не будет.
Как обнаружить и устранить протечку в посудомоечной машине
Если при ошибке I30 в специальном поддоне машины собралась вода, ее необходимо слить и высушить емкость, чтобы ускорить процесс, можно воспользоваться феном. Дальнейший алгоритм выглядит так:
- верхнюю крышку машины для мытья посуды снимают;
- откручивают боковые стенки;
- поддон оставляют на месте;
- запускают разобранную машину в работу.
Чаще всего протечка происходит по вине износившегося уплотнителя или непрочной фиксации внутренних элементов устройства. По возможности крепления деталей машины нужно подтянуть, а при сильном износе — заменить.
Включить разобранную посудомоечную машину при протечке нужно для того, чтобы увидеть, откуда капает вода
В качестве промежуточного решения специалисты рекомендуют использование герметика. Надолго такого ремонта не хватит, однако в ближайшее время ошибка I30 вылезать не будет.
Причины появления ошибки I20 в посудомоечной машине Electrolux
Ошибка бывает вызвана мелкими или крупными поломками посудомоечной машины, иногда несколькими одновременно. Чтобы понять, в чем причина, потребуется вручную удалить из устройства воду и внимательно осмотреть его изнутри.
Сбой в программном обеспечении
Иногда ошибку I20 выдают полностью исправные посудомоечные машины. В некоторых случаях программный сбой свидетельствует о скорой поломке тех или иных деталей прибора. Но точно так же он может оказаться случайным и после устранения не появляться еще несколько лет.
Программная ошибка может встретиться даже в новой посудомойке
Засор сливного шланга
При интенсивном использовании посудомоечной машины по шлангу вместе с водой проходят остатки пищи и мелкий мусор. Со временем они образуют засоры, препятствующие отведению жидкости.
Засор шланга может располагаться в любом месте, поэтому его демонтируют целиком
Засор фильтра сливного насоса
Фильтр в машинах Electrolux расположен на дне внутренней камеры. Он пропускает через себя всю грязную воду в процессе мытья посуды и может забиваться остатками пищи очень быстро.
Засоряться может как сам сливной фильтр, так и сетка под ним
Важно! Засоры сливного фильтра образуются чаще, если тарелки перед загрузкой в агрегат не ополаскивают под краном.
Засор канализационной системы
Иногда посудомоечная машина не может слить воду из-за мусорной пробки, возникшей непосредственно в системе канализации. Если отсоединить сливной шланг устройства от патрубка под раковиной и направить в таз, мыльная жидкость должна пойти совершенно свободно. Это даст понять, что сама посудомоечная машина работает нормально, а помехи с отведением воды носят внешний характер.

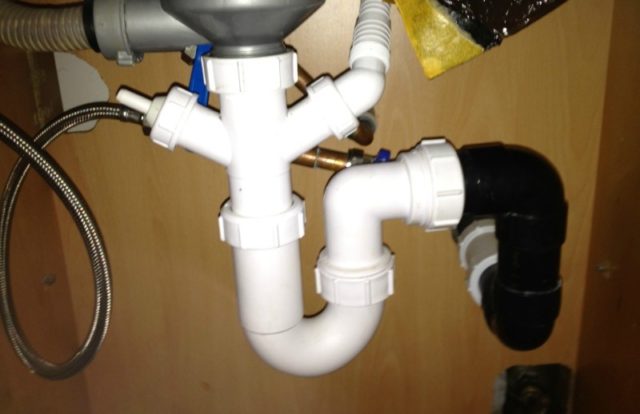

Трубы под раковиной с наличием дополнительных подключений особенно уязвимы перед засорами
Поломка сливной помпы
За подачу воды в посудомоечную машину и своевременный слив отвечает насос. Из строя он выходит по двум причинам — из-за износа внутренней электроники или из-за скопления мусора на лопастях крыльчатки.
Признаком неисправного насоса становится отсутствие характерного гула при переходе к сливу воды
Сниженное качество мойки
Также довольно часто посудомоечные машины Siemens после 1-1,5 лет эксплуатации начинают хуже мыть посуду. При этом пользователь добавляет в кюветку то же самое моющее средство, в том же количестве, также складывает посуду, выбирает ту же программу мойки, в общем, делает все в нормальном режиме, а качество мойки становится все хуже. В чем причина этого досадного симптома? Строго говоря, причин несколько:
- слабый напор воды;
- плохо работает клапан подачи моющего средства;
- забились форсунки вращающегося коромысла.
Проблемы с удалением отработанной воды
Неисправности, связанные со сниженным качеством мойки мы рассмотрели, теперь переходим к проблемам с удалением отработанной воды. Почему же вода может плохо уходить у посудомоечных машин Siemens? Основных причин две: либо возник засор где-то в сливном тракте, либо вышла из строя помпа. Чистка посудомоечной машины от засоров нами неоднократно рассматривалась. Хорошо этот процесс описан, например, в статье Замена и чистка фильтра посудомоечной машины, еще раз останавливаться на этом моменте мы не будем.
Вообще за посудомоечной машиной, как и за любой техникой, надлежит следить, если этого не делать, неизбежны скорые поломки. Поломка помпы ситуация куда более непредсказуемая. Можно хорошо следить за посудомоечной машиной Сименс и все равно попасть в подобную ситуацию. Как заменить насос у посудомоечной машины своими руками вы можете почитать в одноименной статье, это не слишком сложно. Но для начала помпу нужно проверить, может, она не сломана, а дело в электрике или электронике?
- Вооружаемся омметром и снимаем лицевую нижнюю панель посудомойки Сименс.
- Отключаем машину от сети и немного наклоняем ее назад (где-то на 200).
- Теперь нам хорошо видна помпа, закрепленная на корпусе циркуляционного насоса, выставляем на омметре минимальное значение, а затем устанавливаем его щупы на контакты помпы.
- Измеряем значение, если цифра в диапазоне 1000-1500 – все нормально, если меньше, помпа неисправна.
Проблемы с индикаторами, аварийное отключение
Еще одной проблемой современных моделей посудомоечных машин Сименс является самопроизвольное аварийное отключение, которому предшествует мигание индикаторов и звуковые сигналы. При этом если посудомойку отключить от сети, а затем снова включить проблема повторяется, посуду помыть совершенно невозможно. В чем причина проблемы?
К сожалению, данная поломка относится к числу тех, которые невозможно устранить своими руками. Если ваша машина на гарантии, специалисты советуют вообще от нее избавиться. Дело в том, что такие симптомы свидетельствуют о поломке модуля управления.
На «сименсах» чинить блок управления гораздо сложнее, поскольку плата запаивается производителем в неразборный модуль. По этой причине только некоторые мастера берутся его чинить, в основном все отказываются и предлагают менять блок целиком, а это почти половина стоимости новой посудомойки. Если машина старая, то лучше ее при такой поломке вообще не чинить, хотя решать вам.
В заключение, отметим, посудомоечные машины Сименс весьма и весьма надежны, их неисправности связаны во многом с неправильной эксплуатацией пользователей. Поэтому если вы будете следить за своей посудомоечной машиной, весьма вероятно, что она проработает много лет без всяких сбоев.
Типичные поломки машинок Электролюкс
90% посудомоечных машин Электролюкс продающихся в России изготавливаются на территории Польши. Качество у них несколько хуже, чем у аналогичной техники шведского и немецкого производства, но как говорится, выбирать особо не приходится. Специалисты сервисных центров отмечают следующие достоинства техники Electrolux:
детали корпуса выполнены из качественных материалов и очень надежны;
циркуляционные насосы хорошо сделаны и имеют большой рабочий ресурс;
производитель большое внимание уделяет мелочам: резинки, клеммы, фильтры, провода, хомуты – все это влияет на общий безаварийный рабочий ресурс посудомоечных машин Electrolux.
Явных слабых мест у машин данной марки нет, но, как и у всех остальных посудомоек у них могут возникать типичные поломки. Вот список симптомов, так называемых, типовых неисправностей.
- Забиваются сливные и заливные тракты.
- Не нагревается вода согласно заданной программе.
- Могут возникать различные проблемы с исполнением программы мойки.
- Проблемы с качеством мытья посуды.
Забиты заливные и сливные тракты
Сливные и заливные тракты забиваются не только у посудомоечных машин Electrolux, модель и марка здесь совершенно не при чем – это проблема системная. Заливные шланги фильтры и патрубки забиваются тем чаще, чем хуже качество водопроводной воды. Если процентное содержание минералов в воде большое, то они будут оседать на стенках заливного фильтра и, в конце концов, его забьют.
Ремонт посудомоечной машины Electrolux в данном случае будет сводиться к чистке забитого фильтра, а в дальнейшем, чтобы проблема не повторилась, придется периодически выкручивать и прочищать его от образующегося водного камня. Химические средства, препятствующие образованию известкового налета в данном случае не помощники, ведь они защищают только внутренние части машины, а на проточный заливной фильтр они никак не попадут.
Вывод, если у вас жесткая вода, то следите за своей посудомоечной машиной Electrolux внимательнее, проверяйте наливной фильтр, шланг и патрубки вручную. Как это сделать?
- Закройте подачу воды на посудомоечную машину, перекрыв кран-тройник.
- Отвинтите заливной шланг вместе с проточным фильтром от крана-тройника с одной стороны, а с другой от посудомоечной машины.
- Выкрутите маленький проточный фильтр из корпуса машины Electrolux (находится он в начале заливного тракта, куда прикручивается наливной шланг).
- Промываем и прочищаем шланг и оба фильтра, ставим все на место.
Мусорные фильтры, шланги и патрубки сливного тракта посудомоечных машин Electrolux забиваются еще чаще. Мастера вообще рекомендуют проверять и чистить их не реже чем раз в 2 месяца, а если машина интенсивно используется каждый день, то и раз в 1-1,5 месяца
Для того чтобы засоры образовывались реже, очень важно принимать профилактические меры, которые в целом изложены в инструкции к посудомоечной машине Electrolux
- Перед закладкой посуды в моющий танк машинки, ее нужно очищать от пищи.
- Необходимо добавлять в кюветки только качественные и проверенные моющие средства.
- Нужно следить за тем, чтобы в специальной емкости было достаточно регенерирующей соли.
- После каждой мойки посуды бегло осматривайте мусорные фильтры и по возможности их очищайте.
Чтобы качественно очистить мусорный фильтр, сливной шланг, патрубки, внимательно почитайте соответствующий раздел в инструкции к посудомоечной машине Electrolux, либо почитайте на нашем сайте статью Как очистить посудомоечную машину своими руками, либо приобретите специальный очищающий состав в бутылке, разместите ее в посудомойке и запустите режим мойки вхолостую.
