Причины протечки бойлера
Если вы обнаружили протечку бака в приборе, то следует, как уже говорилось, узнать, отчего это случилось. Причин тому может быть несколько.
Причина 1. Внешняя оболочка прибора деформирована, по ней стекает вода. Подобная проблема может обнаружиться уже на следующий день после установки бойлера и это вина не производителя, а ваша (или людей, устанавливавших нагреватель). Скорее всего, не устанавливался клапан-предохранитель, либо он неисправен. Дальнейшие события предположительно происходили по одной из стандартных схем.
- Разрежение в баке возникло после того, как была слита вся вода из системы. Если клапан при этом был в неисправности, то бак деформируется.
- Вы прекратили использовать водонагреватель, перекрыли подачу воды, но в баке при этом оставалась горячая жидкость. При остывании объем жидкости уменьшится, опять же происходит разрежение и бак сжимается.
- Вы заполнили бойлер водой и включили его. При подогреве жидкость расширилась, увеличилось внутреннее давление, в результате вода «расперла» бак.
Причина 2. Вода протекает где-то в верхней части бойлера, никаких видимых деформаций нет. При этом стержень в баке есть, его постоянно меняли, да и устанавливался прибор правильно
Здесь лучше сдать бойлер по гарантии, но стоит обратить внимание и на факторы, не связанные непосредственно с поломкой, например, не затапливаете ли вы соседей снизу
Если внутренняя поверхность бака эмалирована, а стержень не менялся, то вскоре бойлер превратится в самое настоящее решето и ремонту подлежать не будет. Протечку можно устранить, если бак водонагревателя изготовлен из нержавеющей стали, поскольку вода может просачиваться лишь сквозь сварные швы. Но внешний вид отремонтированного прибора едва ли останется презентабельным.
Причина 3. Если жидкость стекает по подводке, то это, скорее всего, свидетельство протекания бака, что является следствием неправильного монтажа и подключения бойлера. Тяга к мнимой прочности и красивой внешности заставляет многих использовать при подключении пластиковые трубы. Но делать этого не стоит, ведь гидроудары будут передаваться на бак, постепенно разрушая его.
Для начала убедитесь, не протекает ли точка крепления подводки. Несколько реже причиной неисправности может быть протечка нагревателя. Дело в том, что не во всех моделях бойлеров есть отверстие для водостока при протекании ТЭНа.
Собственно, это все поломки, требующие замены водонагревателя. Теперь рассмотрим «ремонтируемые» причины протечки.
Причина 4. Если протекает клапан-предохранитель (он выглядит, как маленький кран с отверстием), то с бойлером все в порядке. Проблема в клапане, его нужно отремонтировать или заменить новым.
Причина 5. Если протекает крышка бака, то дело, скорее всего, в ТЭНе, который дал течь из-за образовавшейся на нем накипи. Здесь все ремонтные работы сводятся к покупке и монтажу нового нагревательного элемента.
Причина 6. Также жидкость может протекать из-под уплотнителя ТЭНа. Тут нужно всего лишь подтянуть крепежные гайки. Течь может образоваться и под болтами самого нагревательного элемента, но здесь починить ничего не удастся, потребуется покупка нового нагревателя. Дело в том, что проварка болтов – процедура достаточно хлопотная, у бака стены тонкие, поэтому его, скорее всего, «поведет».
Причина 7. Последняя причина протечки бойлера – недостаточно плотное соединение подводки. От такой проблемы легко избавиться, имея хотя бы малейшее представление о сантехнических приборах.
Неполадки и методы их локализации
При появлении запаха гари, когда был слышен громкий хлопок или нехарактерный для тихой работы изделия треск, немедленно отключите от сети водонагреватель и начинайте методический поиск неисправности. Скорее всего, это перегорел нагревательный элемент — его надо заменить, починить не удастся. Как почистить ТЭН от накипи в домашних условиях есть подробное видео:
Мало горячей воды
Иногда при первом включении бойлера не хватает объема поступающей горячей воды. Происходит это потому, что перепутали патрубки подвода и отвода воды. Отремонтировать такую неисправность очень просто: поменяйте их местами, и поток нагретой воды увеличится.
Индикатор не горит
Если аппарат подключен к сети, но лампочка не горит, а бойлер не греет воду, то проверьте с помощью специального прибора наличие напряжения нагревательного элемента. Омметр нужно подключить к проводам, если ТЭН никак не реагирует, то надо его менять.
Когда напряжение есть, но все равно не работает ТЭН — то замените термостат, потому что он не ремонтируется. Если он исправен, прогреваем его корпус — реле разомкнет цепь, подключенный тестер это зафиксирует.
На этом видео опытный мастер показывает поэтапный ремонт бойлера марки Поларис:
Протечка бака
Специалисты относят такую неисправность бойлера к распространенным отказам. Ремонт не производится — это зависит от объективных причин:
- нельзя отделить бак от внешней оболочки;
- заварить протечку на двух оболочках нельзя — внешнее покрытие эмалевое и сварка ее испортит.
Когда вода подтекает внизу соединительного фланца, работающий бойлер можно реанимировать путем замены прокладки, но надо приобрести абсолютно идентичную, чтобы надежно локализовать протечку.
Греется вилка
На вопрос, почему вилка нагревается, есть простой ответ: это весьма мощное изделие, а розетка может иметь меньшую мощность. Вилка греется из-за разболтавшихся контактов, что легко проверить визуально, сняв крышку.
Нагреваются трубы подвода воды
Это первый сигнал — не работает обратный клапан, хотя даже по названию он должен задерживать протечку горячей воды. Возможно, при монтаже его установили не той стороной. Попробуйте перевернуть клапан — если устройство будет работать нормально, оставить так, при отказе заменить.
Обслуживание приспособлений на газе
Эти конструкции подключаются к газо- и водопроводу. Со временем внутри может накапливаться нагар и накипь. Регулярные профилактические чистки и настройки помогут избежать поломки оборудования.
Чтобы почистить горелку, сначала необходимо раскрутить корпус и открутить трубки. Затем колонку демонтируют со стены и переворачивают.
С помощью резиновой груши влить уксус в емкость, а затем оставить прибор для очистки на 3−5 часов. По прошествии времени слить уксус, а затем вернуть изделие на место. Открыть кран для промывки водонагревателя от остатков грязи.
Провести визуальный осмотр радиатора на предмет копоти. Чтобы очистить горелку, первым делом нужно перекрыть газ, а затем убрать кожух. Пылесосом удалить всю грязь с поверхностей.
Полностью собрать нагревательный элемент, подключить коммуникации. Проверить работоспособность горелки. Если возникли проблемы, это может свидетельствовать о загрязнении форсунок. Чтобы очистить последние, нужно отключить подачу газа и провести процедуру очистки с помощью тонкой проволоки.
Водонагреватели — незаменимые устройства в современных реалиях. Приборы требуют должной эксплуатации и регулярной замены комплектующих — это гарантирует стабильную работу и длительный срок эксплуатации. Если поломка все-таки случилась, осуществить своими руками ремонт электробойлера или газовых агрегатов не так сложно, как может показаться на первый взгляд.
Подготовительная работа
Где разместить. Зависит от типа водонагревателя. Накопительные системы довольно громоздки, поэтому, если есть возможность, лучше поставить резервуар в подвал или подсобное помещение. Проточные газовые водонагреватели требуют жесткого соответствия нормам по вытяжке и доступу воздуха. Для них нужен хороший напор воды, иначе горелка будет гаснуть. Есть и комбинированный вариант, когда накопительный нагреватель устанавливается, например, в ванной, а проточный — на кухне. Это позволяет иметь одновременный доступ к горячей воде в обоих помещениях, не теряя в комфорте.
Что делать с дымом? Газовые водонагреватели бывают с закрытой и открытой камерой сгорания, правила монтажа их значительно отличаются. Так, установка водонагревателя с закрытой камерой рекомендуется в помещениях с герметичными окнами и дверьми. Воздух для сжигания газа поступает «с улицы», а газ и чад отводятся по коаксиальному дымоходу за пределы дома (выходное отверстие должно располагаться не рядом с окном и не ниже 2,5 м от земли). Такая система безопаснее открытой, где воздух поступает в камеру из помещения. Дымоход не должен сужаться на всем протяжении. Желательно, чтобы он был сделан из кислостойкой стали — это предохранит от коррозии.
Природный или сжиженный? Установка водонагревателя имеет свои нюансы в зависимости от того, на природном или сжиженном газе он будет работать. Для сжиженного газа нужна другая горелка и специальный редуктор давления.
Объем имеет значение. То, насколько комфортно вам будет пользоваться накопительным водонагревателем, зависит от объема резервуара и технических характеристик агрегата – учитывайте это, вписывая его в интерьер. Накопительные водонагреватели бывают вертикальные и горизонтальные, навесные (как правило, небольшого размера) и напольные.
Виды водонагревателей и особенности их подключения
Все виды устройств, применяемые в жилых и общественных зданиях для нагрева воды (не для отопления!) можно разделить на группы по:
- способу работы – накопительные (большинство моделей) и проточные;
- используемому виду энергии – электрические, газовые, дровяные, комбинированные;
- объему нагреваемой воды. Для накопительных устройств этот параметр определяется объемом внутренней емкости, куда и набирается с последующим нагревом жидкость. Для проточных – количеством воды, пропускаемой нагревателем за минуту с нагревом до желаемой температуры;
- способу крепления – настенные (строго вертикального расположения, с выбором размещения по горизонтали или вертикали), напольные, встраиваемые.
Газовые, дровяные и комбинированные водонагреватели обычно являются частью индивидуальной системы отопления и имеют свои нюансы подключения и монтажа, поэтому в данной статье мы будем рассматривать только электрические устройства.
Если горячая вода в хозяйстве требуется постоянно и ее нужно много, оптимальным выбором станет накопительный бак. Проточные модели подходят для ограниченного расхода и локальной точки водозабора. Определить примерную потребность в горячей воде поможет таблица ниже.
Естественно, что необходимое количество воды должно обеспечиваться пропускной способностью водопровода. Поэтому для жилья, где подача воды осуществляется вручную (из колодца, колонки) речь об электрическом водонагревателе обычно не идет. В крайнем случае, это устройство снабжается водой из отдельного накопительного бака и включается только по мере необходимости.
Если выбор все же сделан в пользу проточного водонагревателя, необходимо сразу же определить возможность подключения устройства к домовой электросети – некоторые модели требуют слишком много электроэнергии, проводка просто не выдерживает силы тока.
Вертикальное или горизонтальное положение бака мало влияет на способ установки водонагревателя в квартире, здесь необходимо лишь учесть действительную возможность изделия работать в выбранном положении и правильно разместить все элементы подающего и отводящего водопровода.
Экономия времени и энергии
Проточные электрические водогрейки позволяют существенно сэкономить время и энергию при нагреве воды. Благодаря своей конструкции и использованию новейших технологий, они обеспечивают максимальную эффективность и быстроту нагрева.
Сравнивая с традиционными бойлерами, проточные водогрейки позволяют сэкономить время, так как они нагревают воду непосредственно в процессе ее использования. Вам больше не придется ждать, пока бак с водой прогреется до нужной температуры – горячая вода будет доступна мгновенно.
Кроме того, проточные водогрейки экономят энергию. Когда вы включаете традиционный бойлер, он начинает нагревать воду и поддерживать ее температуру на протяжении всего времени его работы. Это приводит к значительным потерям энергии, так как она рассеивается в окружающую среду. В случае с проточными водогрейками, нагрев происходит только в момент использования – вода быстро прогревается и выключается, что позволяет сэкономить энергию и, в конечном итоге, уменьшить вашу электрическую счетчик.
Помимо экономии ресурсов, проточные электрические водогрейки также обладают продолжительным сроком службы и удобством в использовании. Они компактны, не требуют большого объема места для установки и не нуждаются в специальном обслуживании. Благодаря этим преимуществам, вы получаете не только экономию времени и энергии, но и надежное устройство для обеспечения непрерывного доступа к горячей воде.
Подготовка к настройке водонагревательного прибора

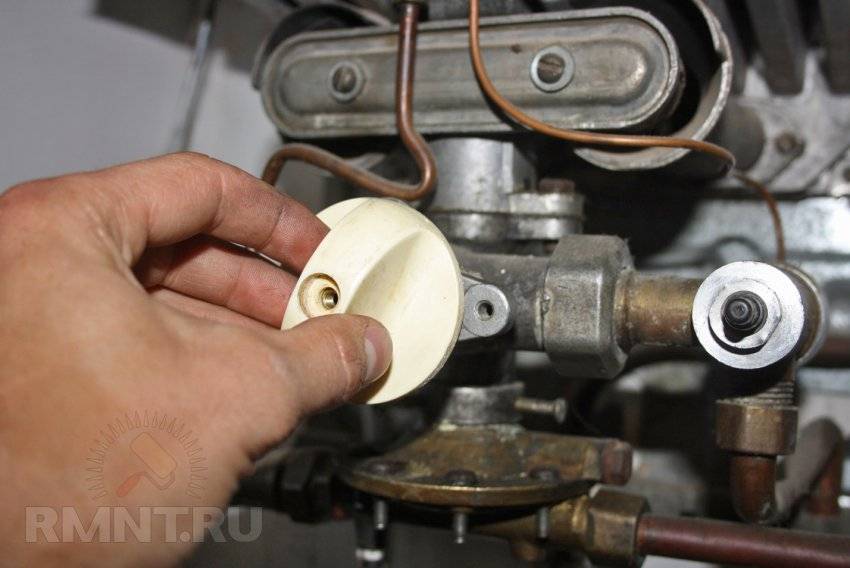

Каждая газовая колонка имеет в комплекте инструкцию, подробно описывающую как правильно настроить газовую колонку. Тем не менее у пользователей часто возникают вопросы, с которыми мы постараемся разобраться.

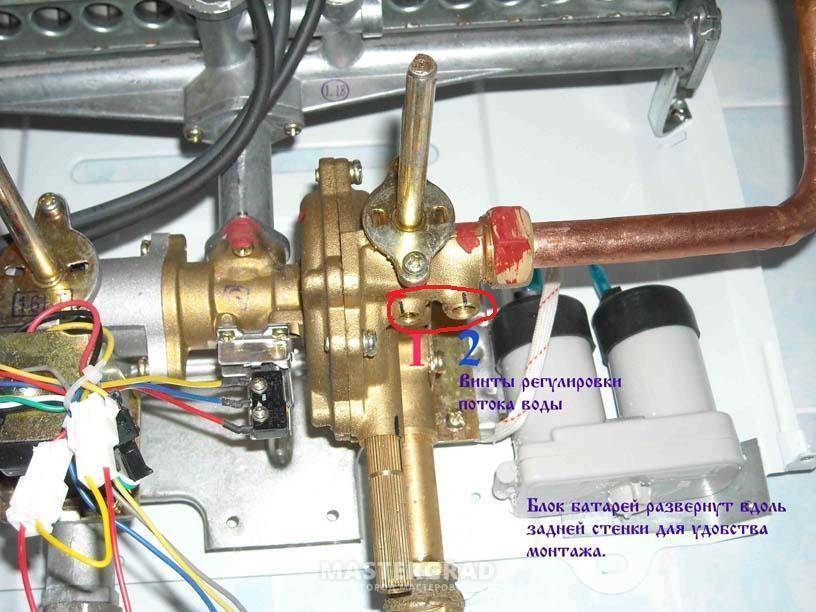

Перед тем как настроить газовую колонку, надо отрегулировать подачу воды, иначе невозможно будет точно выполнить установку других параметров. Поток воды ставят на минимум. Обычно для разных колонок это значение составляет от 6 до 12 литров.
Регулятор нагретой жидкости устанавливается следующим образом:
- открывается смеситель до предела;
- переключателем устанавливается правильное значение;
- закручивается кран.
Далее надо настроить температуру потока. Порядок действий следующий:
- подождать снижения давления до минимального значения, при котором колонка еще будет запускаться;
- регулятор воды установить на максимум;
- регулятором уменьшать поток газа до достижения комфортной температуры.
Для завершения приготовления надо произвести регулировку потока газа:
- установить тумблер в минимальное положение;
- открыть поступление газа;
- обеспечить поступление горячей жидкости.
После этого колонка готова к работе.
Неисправности и их возможные причины
При эксплуатации водонагревателя можно столкнуться с различными проблемами.
Если аппарат функционирует с перебоями, то ему необходим ремонт
Тем, кто постоянно сталкивается с перегоранием ТЭНов, полагается рассмотреть единственно возможную причину неисправности оборудования — отложение в нагревательной трубке большого количества извести.
Если котёл оборудования «не видит» бойлер, то есть не реагирует на пламя, это может значить только одно — неисправность электрода.
Когда владельца бойлера беспокоит мигание табло, он должен проверить, всё ли в порядке с термостатом, УЗО и электрическим шнуром оборудования.
Таблица: наиболее распространённые причины сбоев в работе бойлера
| Неисправность | Возможные причины |
| Оборудование не включается |
|
| Плохой или долгий нагрев воды |
|
| Перегрев и внезапное выключение через несколько минут функционирования |
|
| Течь в бойлере |
|
| Перестал работать обратный клапан бойлера |
|
| Водонагреватель бьёт током через воду |
|
| Присутствие воздуха в бойлере |
|
| В оборудование не поступает вода |
|
| Быстрая трата горячей воды в бойлере |
|
| Водонагреватель то включается, то выключается |
|
| Свист газовой колонки, нагревающей воду |
|
| Чёрная вода из-под крана |
|
| Раздувание водонагревателя, что может закончиться взрывом оборудования |
|
| Терморегулятор бойлера не издаёт щелчка при смене температуры |
|
| Выбивает тепловое реле |
|
В чрезвычайно опасной ситуации, когда с водонагревателя срывает трубу, следует винить некачественный клапан аварийного спуска давления либо поломку термостата. В некоторых случаях труба с бойлера срывается из-за того, что при монтаже оборудования не были использованы и металлические, и пластиковые трубы.
Проверка и замена неработающих элементов
Если ваша водогрейка перестала работать, прежде чем вызывать специалиста, стоит проверить некоторые элементы самостоятельно. Возможно, поломка связана с неисправностью одного из следующих компонентов:
- Термостат: проверьте настройки термостата, возможно он был случайно выключен или установлен слишком низкая температура. Если настройки корректны, возможно, термостат неисправен и требует замены.
- Тэн: проверьте состояние нагревательного элемента. В случае, если он покрыт накипью или имеет видимые повреждения, требуется его замена.
- Термодатчик: убедитесь, что датчик температуры работает исправно. При необходимости замените его на новый.
- Электрическая проводка: проверьте состояние проводов и розетки, через которую водогрейка подключена к электросети. В случае обнаружения повреждений или неисправностей, требуется их замена.
Если вы не обладаете достаточными навыками или инструментами для самостоятельной проверки и замены этих элементов, рекомендуется обратиться к квалифицированному специалисту
Помните, что работа с электрическими элементами требует осторожности и знания правил безопасности
Причины поломок и их устранение
Несмотря на простоту конструкции, неприхотливость в эксплуатации, проточный нагреватель не застрахован от поломок. Если газовая колонка марки Вектор не включается, не стоит паниковать. Причин неполадки может быть несколько и большинство их них можно устранить самостоятельно.
Проблема #1 — отсутствие тяги в колонке
Отсутствие тяги говорит о том, что продукты сгорания не могут быть оперативно удалены из помещения. Это представляет опасность для пользователей, поэтому датчик отключает газовую колонку.
Иногда горелка зажигается, но сразу гаснет. Такое может быть, когда недостаточно воздуха для горения газа – пламя тухнет из-за недостатка кислорода для поддержания горения.
В любом случае, сначала нужно проверить тягу, поднеся горящую спичку к специальному отверстию на корпусе колонки. Если пламя направляется внутрь, значит дымоход работает нормально, продукты сгорания будут оперативно удаляться, а причина неисправности в другом. Если пламя остается неподвижным, направленно вверх или в сторону пользователя, тогда стоит внимательно осмотреть дымоход, прочистить его.
Вместе с продуктами сгорания в воздух попадает сажа. Она постепенно оседает на стенках дымохода, сужая его отверстие. В результате, пропадает тяга. Проблема решается тщательной очисткой дымохода
Проблема #2 — сложности с напором воды
Еще одной причиной, из-за которой не зажигается бытовая газовая колонка бренда Вектор, может стать низкий напор холодной воды или ее полное отсутствие. Перед тем, как начать поиски решения проблемы, нужно удостовериться, что холодная вода подается без перебоев, оценить ее напор. При недостаточном давлении воды в системе, решением вопроса может стать установка насоса или замена старых, забитых труб.
Если с водоснабжением проблем нет, стоит перейти к осмотру колонки. Решением вопроса может стать регулировка подачи воды на колонку. Для этого необходимо полностью открыть соответствующий кран.
Еще одной причиной недостаточного напора воды в колонке является забитый фильтр. Для его осмотра необходимо перекрыть подачу воды и газа вентилями, раскрутить гайки, промыть сетку. Если очистить не получается, фильтр придется заменить.
Для осмотра фильтра потребуется несколько минут. Однако в некоторых случаях одной промывки не достаточно, требуется полная замена детали
Проблема #3 — недостаточное давление газа
Иногда давления газа не достаточно для розжига проточной колонки, ее нормальной эксплуатации. Однако подобную проблему решить самостоятельно не получится. Необходимо обратиться в газовую службу.
Проблема #4 — отсутствие розжига при включении
Наличие электрической системы розжига обеспечивает комфорт эксплуатации газовой колонки, исключает использование фитиля, который постоянно горит. Однако именно этот элемент может стать причиной неисправности прибора.
При открытии крана должен срабатывать автоматический розжиг. Это действие сопровождается характерным треском. Если розжиг не срабатывает или искра слишком слабая для того, чтобы загорелся газ, колонка не сможет подключиться. Решить эту проблему поможет замена батареек.
Для бесперебойной работы проточного водонагревателя необходимы батарейки. Когда элементы питания разряжаются, не срабатывает электророзжиг, колонка не включается
Проблема #5 — наличие засоров в трубках
Через газовую колонку Вектор в процессе работы проходит вода, газ. Использование фильтров позволяет очистить их от ненужных примесей. Однако наличие засоров может стать причиной того, что прибор просто не включается.
Однако фильтр не всегда способен привести воду к идеальному состоянию. Растворимые соли попадают вместе с жидкостью внутрь нагревателя, оседают на стенках теплообменника. В результате, проходимость тонких трубок нарушается.
Специалисты устраняют накипь при помощи специализированных реагентов. Домашний мастер может справиться с нею, используя раствор лимонной кислоты или уксуса. Чтобы почистить теплообменник, необходимо снять его, поместить в теплый раствор с добавлением уксуса. Также можно использовать специальные покупные средства — «химию», предназначенную для чистки теплообменников.
Устранение засора теплообменника лучше доверить квалифицированным мастерам, поскольку трубки хрупкие и, при отсутствии специализированных навыков, их легко повредить
О чистке и ремонте теплообменника мы подробно говорили в следующей статье.
Подготовка к процессу слива воды
Перед тем, как приступить к процессу слива воды из водогрейки, необходимо выполнить несколько подготовительных шагов:
- Выключите водогрейку и разрешите ей остыть некоторое время. Слить горячую воду может быть опасно и привести к ожогам.
- Закройте клапан подачи воды, чтобы предотвратить пополнение резервуара.
- Обеспечьте доступ к инструментам, которые понадобятся в процессе слива воды. Это могут быть ведра, шланги, насосы и другие приспособления.
- Разместите ведра или другие емкости рядом с водогрейкой, чтобы удобно сливать воду и избежать ее разлития по полу.
Как только вы выполнили все подготовительные этапы, вы готовы к процессу слива воды из водогрейки. Далее мы рассмотрим шаги этого процесса.
Минусы отопления от газового водонагревателя
Все недостатки связаны с тем что внутреннее устройство газового проточного бойлера предназначено для нагрева горячей воды для бытовых нужд. Работать как котел проточный водонагреватель точно не будет. При подключении возникнут следующие проблемы:
Колонка сконструирована так, что на подаче вода холодная, а на выходе горячая, но при отоплении в обратке будет горячий теплоноситель, соответственно выйдут из строя все пластиковые детали на входе;
Во внутреннем устройстве присутствуют трубки небольшого диаметра, существенно увеличивающие сопротивление протоку воды. Будет возможна только принудительная циркуляция теплоносителя, причем рассчитать мощность насосного оборудования достаточно проблематично. Скорее всего потребуется установить сразу два циркуляционных насоса. Если поставить проточную газовую колонку на отопление, то при отключении электричества теплообменник закипит, произойдет взрыв; КПД проточного водонагревателя существенно ниже, чем у идентичного по мощности котла, отсюда перерасход газа; Проточный бойлер предназначен для нагрева воды, средней температурой 40°. Для комфортного отопления потребуется разогреть теплоноситель до 60-80°С; В современных колонках присутствуют датчики, блокирующие подачу газа при перегреве воды, а также выключающие горелку спустя 20-30 мин беспрерывной эксплуатации; Колонка не сможет работать для отопления и горячей воды одновременно.
Существуют варианты подключения в качестве источника тепла газового водонагревателя накопительного типа. Такое решение также имеет множество недостатков. Система отопления от накопительного газового водонагревателя даже подключенная к теплым полам не сможет полноценно прогревать дом. Расходы на газ, даже если будет решен технический вопрос и подобрана схема циркуляции теплоносителя, будут больше чем у котла приблизительно в 1,75-2 раза.
Альтернативы обогрева от колонки
Каждая модель водогрейного оборудования служит своей цели. Внутреннее устройство котла предназначено для индивидуального отопления. Узлы, регулирующие модули и датчики предназначены для нагрева теплоносителя и поддержания его температуры на уровне 60-80°.
Колонка работает по несколько другому принципу. В теплообменник должна поступать холодная вода, быстро прогреваемая до 40°С. Многоступенчатая защита воспримет нагрев свыше этих показателей как аварийную ситуацию и попросту выключит подачу газа. По этой и другим причинам и минусам, перечисленным в статье выше, переделывать колонку под отопление экономически нецелесообразно.
Если учесть сколько дополнительного оборудования потребуется купить, чтобы обеспечить минимальную безопасность и защиту от перегрева и сделать схему работоспособной становится очевидным, что дешевле будет сразу приобрести двухконтурный котел, а не играть в «Кулибина», подключая в систему отопления колонку.
Шаги по сливу воды из водогрейки
Включите отопление.
Перед началом процедуры убедитесь, что система отопления выключена
Это важно для безопасности и предотвращения возможных утечек воды.
Подготовьте необходимые инструменты и материалы.
Ведро или другой контейнер для сбора воды.
Непромокаемое полотно или тряпки для защиты поверхностей от попадания воды.
Открывашка или ключ для откручивания крана.
Найдите кран для слива воды.
Обычно кран для слива воды находится на нижней части водогрейки. Он может быть выполнен в виде крана или отверстия, закрытого пробкой.
Подготовьте место для сбора воды.
Установите ведро или контейнер под краном для слива воды
Убедитесь, что место выбрано таким образом, чтобы предотвратить попадание воды на окружающие поверхности.
Откройте кран для слива воды.
С помощью открывашки или ключа поворачивайте кран против часовой стрелки, чтобы открыть его и начать слив воды. Будьте осторожны, чтобы не повредить кран.
Дайте воде полностью вытечь.
Подождите, пока вся вода из водогрейки не слится в контейнер. Это может занять некоторое время, в зависимости от объема воды.
Закройте кран для слива воды.
Поверните кран по часовой стрелке, чтобы закрыть его и остановить слив воды.
Проверьте наличие утечек.
Осмотрите кран и окружающие поверхности на предмет возможных утечек воды. Если вы заметили какие-либо проблемы, обратитесь к специалисту для ремонта или замены крана.
Неисправность водяного узла
Чаще всего ремонт газовых колонок производится по поводу неисправности водяного блока. Работа его состоит в том, что под воздействием давления жидкости мембрана, находящаяся внутри его, выгибаясь, передает движение штоку, а уже он двигает толкатель газового узла. Вследствие этого открывается пружинный клапан, и происходит включение подачи электрического питания на управляющий модуль. Поэтому если неисправен водяной узел, то аппарат запускаться не станет.
Поломку водяного блока можно определить по внешним признакам.
- Если вы открыли подачу воды, а шток, прижимающий пластину выключателя, остался неподвижным (на рисунке показан синей стрелкой) – это значит, что повреждена мембрана, расположенная внутри главной составляющей водного узла — “лягушки”.
- Заклинивание штока может быть по причине его прикипания.
- Возможна протечка в месте, где соединяются между собой газовый и водный узел, или просачивание жидкости из-под вентиля регулировки (показано красными стрелками).
Если вы заметили хоть один признак, то узел потребуется снять и починить. Водяной узел снимается только вместе с газовым модулем, поскольку они представляют собой единую конструкцию. Сделать это можно следующим способом:
- после того, как вы удостоверились, что газовый вентиль на трубе переведен в закрытое состояние, можно отсоединить шланг подводки (а);
- аналогично, при отключенной подаче воды, откручивается гайка на патрубке водяного блока (б);
- далее с помощью гаечного ключа необходимо открутить гайку, которая соединяет водяной блок с теплообменником (в);
- рассоедините контактную колодку (г) на проводниках, соединяющих электромагнитный клапан с управляющим модулем;
- таким же образом отсоединяются провода (д), идущие к выключателю;
- с помощью отвертки необходимо выкрутить 2 винта (е), прикрепляющих патрубок к водно-газовому узлу, по которому подается горючее на коллектор горелки;
- после вывинчивания крепежа, весь узел легко вынимается из аппарата.

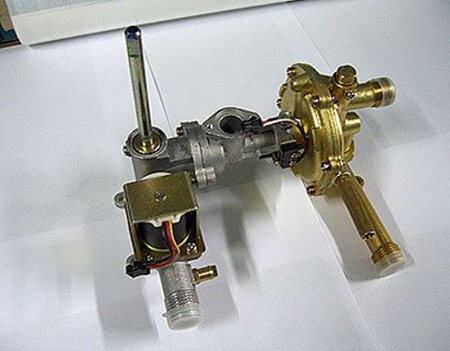

Далее потребуется разобрать сам газово-водяной модуль.
После извлечения устройства, требуется отделить водяной узел. Чтобы это сделать, открутите 2 винта (указаны стрелками). Вывинчивать их полностью не обязательно. Они с помощью прижима закрепляют “лягушку” в газовом узле. Крепление “лягушки” к последнему в разных моделях может отличаться, как например, в газовой колонке Нева 3208.
Так выглядит газовый модуль с отсоединенным водяным.

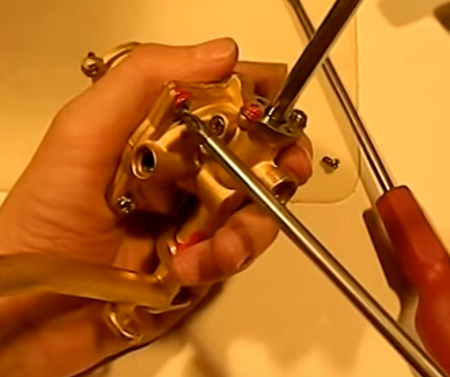

Далее потребуется разборка самой “лягушки” посредством откручивания 6-ти винтов. Они могут прикипеть и туго выкручиваться или вообще “слизаться” отверткой, если приложить большое усилие. Чтобы этого не произошло, можно предварительно капнуть на них специальной жидкостью WD-40, после чего они легко выкрутятся, и ни один из них не сломается.
После удачного откручивания винтов, модуль раскрывается на две половины, и вы увидите резиновую мембрану.
Мембрану необходимо тщательно осмотреть, и при обнаружении того, что она сильно растянулась, или на ней есть порывы, ее требуется поменять на новую.
Чтобы добраться до тарелки с пружиной, необходимо снять мембрану. Если она целая, необходимо это делать аккуратно, чтобы не повредить колечко, которым она одевается на патрубок (указано красной стрелкой на рисунке выше).
После снятия мембраны вы увидите тарелку с пружиной.
Чтобы вы лишний раз не разбирали агрегат, проведите осмотр сальника
Для этого осторожно извлеките тарелку со штоком. Достаньте пружину, и вы увидите пробку с пропилом для отвертки
Под ней находится уплотнительное кольцо
Достаньте пружину, и вы увидите пробку с пропилом для отвертки. Под ней находится уплотнительное кольцо
Пробку необходимо время от времени выкручивать для смазки и замены резинового сальника.
Предварительно приобретя ремкомплект для “лягушки”, поменяйте вышедшие из строя сальник и мембрану. Когда будете устанавливать сальник обратно, не забудьте его смазать силиконовой смазкой, а также смажьте место его расположения.
Сборка водяного блока газовой колонки происходит в обратном порядке. Пробку необходимо затянуть так, чтобы шток проходил через нее без особых усилий. Когда вы полностью соберете “лягушку”, ремонт водяного блока можно считать оконченным.
Ремонт газовой колонки Нева 3208 по поводу неисправности “лягушки” аналогичен и интуитивно понятен, хотя внутренний вид агрегата немного отличается. Так же разбирается и газовая колонка Нева 4511, ремонт своими руками которой вполне осуществим.
Когда производится ремонт китайской газовой колонки, всегда удивляет размер водяного узла. Он достаточно небольшой по величине, и чтобы разобрать “лягушку”, потребуется открутить всего 4 винта.
