Контакторы и магнитные пускатели: сходства, различия

Техника безопасности

Электрический ток не имеет ни цвета, ни запаха. Его нельзя увидеть или услышать, но его присутствие ощущается при прикосновении или с помощью специальных приборов. Прикосновение для человека может иметь негативные последствия, поэтому необходимо соблюдать технику безопасности при обслуживании пускателя.

Не токопроводящие части должны быть заземлены.
Нельзя работать под напряжением.
Соблюдать меры безопасности при отключении напряжения.
Вывешивать запрещённые плакаты, при необходимости ставить ограждения.
Применять дополнительные элементы защиты (диэлектрические перчатки, боты, ножницы, коврики, защитные очки).
Во время монтажа, ремонта нужно пользоваться исправным инструментом.

Особенности эксплуатации

Надежная работа коммутирующих устройств во многом зависит от соблюдения правил эксплуатации. Поэтому, используя контакторы и магнитные пускатели, следует их внимательно изучить и соблюдать во время работы.

Наиболее важными требованиями являются следующие:

Перед тем как устанавливать контактор, необходимо очистить рабочие поверхности от смазки. Проверить правильность регулировок, состояние электрических соединений.
В процессе работы необходимо проводить регулярные проверки технического состояния контактных групп. Эта процедура должна выполняться через каждые 50 тысяч срабатываний или одного аварийного отключения тока.
При зачистке поверхностей контактов обязательно должна сохраняться их первоначальная форма.
Разрывные контакты располагаются правильно относительно друг друга. Проверка расположения осуществляется с помощью копировальной бумаги.
При наличии у контакторов нескольких полюсов, проверяется состояние контактов при их одновременном замыкании.
Обязательно проверяется механическая блокировка, которая должна всегда быть в исправном состоянии.
Во время работы следует постоянно следить за размерами зазора между контактами. Они подлежат обязательной замене при уменьшении начальной толщины на 50%, а при наличии накладок – на 80%.

Основные причины неисправностей

В течение срока эксплуатации отдельные контакторы и пускатели периодически выходят из строя по причине различных неисправностей.

Чаще всего этому подвержены управляющие катушки по следующим причинам:

Напряжение, подаваемое из сети, не соответствует техническим условиям эксплуатации. Например, номинал катушки составляет 220 В, а подаваемое напряжение было в 380 В.
Ток был подан на катушку с замкнутыми контактами.
Изношенная изоляция медного провода обмотки, которая стала причиной межвиткового замыкания.
Превышение рабочей температуры.

Другая неисправность сгорание главных контактов. Причины могут быть следующие:

Неправильно рассчитанная нагрузка на магнитный пускатель.
Подключение к трехфазной нагрузке через два силовых и один дополнительный контакт, не рассчитанный на высокую силу тока.
Недостаточная мощность для нормального сцепления контактов из-за разной жесткости возвратных пружин.

Магнитный пускатель: принцип действия

Схема подключения реверсивного магнитного пускателя

Подключение магнитного пускателя

Схема подключения магнитного пускателя

Магнитный пускатель устройство и принцип работы

Схема подключения магнитного пускателя через кнопочный пост

Особенности эксплуатации

Наиболее важными требованиями являются следующие:

Перед тем как устанавливать контактор, необходимо очистить рабочие поверхности от смазки. Проверить правильность регулировок, состояние электрических соединений.
В процессе работы необходимо проводить регулярные проверки технического состояния контактных групп. Эта процедура должна выполняться через каждые 50 тысяч срабатываний или одного аварийного отключения тока.
При зачистке поверхностей контактов обязательно должна сохраняться их первоначальная форма.
Разрывные контакты располагаются правильно относительно друг друга. Проверка расположения осуществляется с помощью копировальной бумаги.
При наличии у контакторов нескольких полюсов, проверяется состояние контактов при их одновременном замыкании.
Обязательно проверяется механическая блокировка, которая должна всегда быть в исправном состоянии.
Во время работы следует постоянно следить за размерами зазора между контактами. Они подлежат обязательной замене при уменьшении начальной толщины на 50%, а при наличии накладок на 80%.

В чем разница между пускателем и контактором согласно ГОСТу и нормативным документам.

Даже среди профессиональных электриков часто возникают острые споры о том, какие коммутационные аппараты следует считать пускателями, а какие – контакторами.

Без специальных знаний и те, и другие просто называются стартерами. А как же средний потребитель, который может столкнуться с этими устройствами всего несколько раз в жизни.

Некоторые люди ошибочно смотрят сначала на дугогасительные камеры, думая, что раз они там есть, то перед ними находится контактор.

По-видимому, они необходимы для гашения токов силой от 5 магнитуд и выше. Пятое значение – это ток, равный I=100A.

В этом случае пускатель предназначен только для малых токов (до 100А).

Сторонники этой классификации даже придумали свою собственную градацию:

реле – для малых токов

стартеры – для средних токов

Контакторы для больших токов

Все это, конечно, не соответствует действительности. Скорее всего, вина за эту путаницу лежит на одном довольно популярном бренде – PML.

Эти модели имеют пускатели номиналом от 10 до 100 А и контакторы от 10 до 800 А. Отсюда и путаница.

По-видимому, если ток устройства превышает 100 А, то это контактор. На некоторых упаковках есть даже, казалось бы, противоречивые надписи. На одной стороне написано:

ПМ – магнитный кардиостимулятор

И с другой стороны:

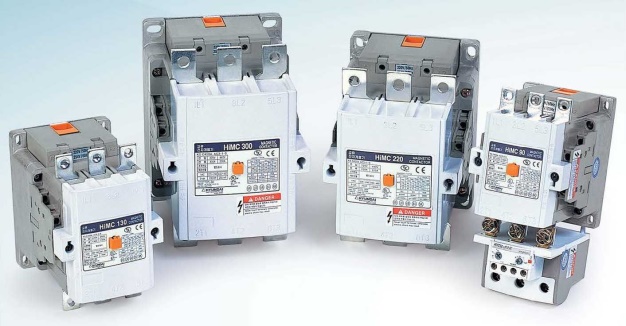

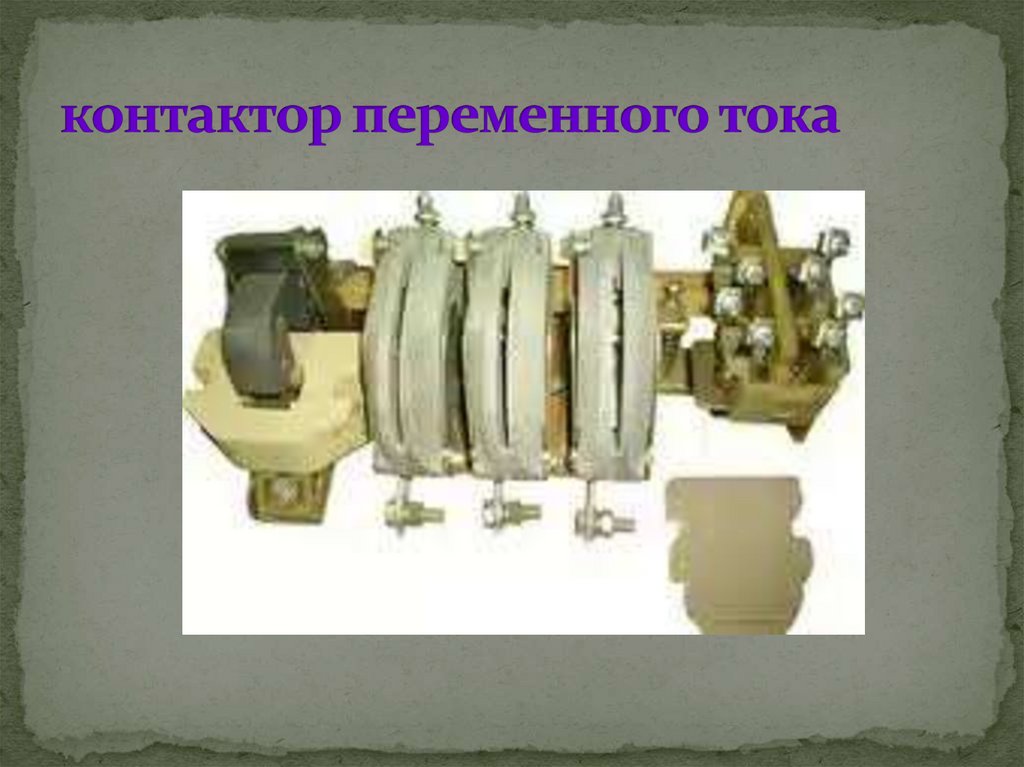

Контактор

На что вы можете положиться и что говорят по этому поводу нормативные акты и документация? Чтобы понять это, сначала найдите определение этих устройств и посмотрите, в чем их различия.

Вот что содержится в действующем в настоящее время ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия”.

Здесь пружина используется в качестве самосбрасывающего устройства. Возможность частых коммутационных токов обеспечивается самой конструкцией.

Некоторое сомнение вызывает последнее предложение – “приводимый в действие моторным приводом”. Какой компонент считается моторным приводом?

Чтобы прояснить это, мы снова обратимся к ГОСТу и найдем соответствующее определение.

Можно ли считать, что контактор имеет магнитный привод? Что означает следующий ГОСТ 24856-2014 “Арматура трубопроводная. Термины и определения”.

Как видите, это именно то, что нужно. В нашем случае подвижные контакты приводятся в действие магнитным полем катушки.

Принцип работы контакторов – при подаче напряжения часть сердечника втягивается, и неподвижные контакты замыкаются с подвижными.

Однако, помимо приведенных выше определений контактора, существует еще несколько определений. Например, СТО 173330282.27.010.001-2008 “Электроэнергетика. Термины и определения” содержит более упрощенную формулировку:

А вот что говорит ГОСТ 60309-4-2013 “Вилки, розетки и соединители промышленные”.

Смысл во всех этих транскрипциях имен один и тот же, и глобальных различий нет.

Теперь давайте рассмотрим определение стартера.

В этом нам поможет разобраться ГОСТ 500030.4.4-2012 “Аппаратура низковольтная распределительная и управления”.

Самое важное, что вы должны понять из этого определения:

Например, он может иметь тепловое реле в качестве защиты от перегрузки.

Когда он удален, стартер становится контактором. А пускатели могут иметь встроенную защиту от обрыва фазы, падения напряжения и т.д.

Все это превращает обычный контактор в пускатель.

Отсюда вытекает основной принцип того, как отличить контактор от пускателя:

Контактор – это ОДИН двухпозиционный коммутационный аппарат.

Пускатель представляет собой набор коммутационных устройств

Таким образом, предназначение устройства ясно из самого названия “стартер” – от слова “стартер”, означающего двигатель. Контактор происходит от слова “контакт”, что означает простое переключение, подключение и отключение цепи (без ее защиты).

Никакая другая произвольная интерпретация не имеет нормативной силы. Чем чаще вы будете ссылаться на документы, а не на “электриков с опытом”, тем проще будет донести свою точку зрения, и, что самое главное, вы всегда сможете убедительно доказать свою правоту.

Еще одно различие между пускателем и контактором заключается в том, что только первые выпускаются в слаботочном исполнении. Эта специфика является одним из обстоятельств, обеспечивающих популярность стартеров и их широкое присутствие на рынке в этом классе оборудования. Контакторы не следует устанавливать в слаботочных цепях.

Отличия контактора от магнитного пускателя

Пускатели используются для коммутации цепей слабого напряжения. Изделия также различаются по своим габаритам: контактор больше пускателя.

Следующие отличие заключается в конструкции: контакторы имеют мощные силовые контакты, и наделены дугогасителями. Пускатели не имеют дугогасительных камер, а силовые контакты гораздо слабее. Отличаются устройства и по своему назначению: магнитные пускатели используются в целом для подачи электрического питания на приборы (светильники, электроприемники), а контакторы предназначаются для коммутации совершенно любой силовой цепи.

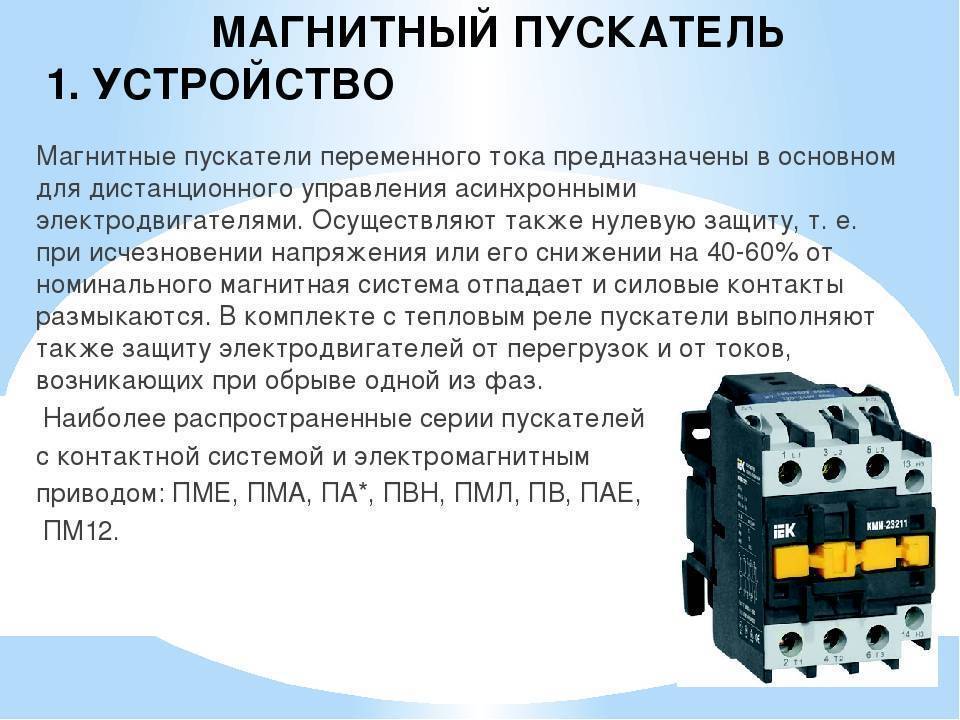

Магнитные пускатели

Магнитный пускатель — это низковольтное устройство с комбинированной конструкцией и электромагнитным принципом действия, которое осуществляет пуск электродвигателей, обеспечивает их непрерывное вращение, отключает питание, защищает, выполняет реверсивные функции.

Принцип работы

Это устройство состоит из основной части, предназначенной для стационарного монтажа, катушки, якоря, который скользит по направляющим, пружинного механизма, неподвижных и подвижных контактов и корпуса. Простейшие пускатели имеют вид коробки, оснащенной кнопкой и клеммами для подключения к цепям питания и неподвижных контактов.

Принцип работы заключается в том, что при подаче тока на соленоид стартера он приводится в действие по электромагнитному принципу. Под воздействием магнитного поля якорь притягивается к сердечнику, что приводит к замыканию контактного моста и запуску электрического устройства. Нижнее положение якоря, влияет на работу всего устройства. В этом положении должно происходить надежное контактное соединение, поскольку этот элемент играет роль постоянного соединения входного и выходного электрических проводников при запуске цепи.

Если тока нет, магнитное поле вокруг катушки исчезнет. В результате якорь под действием энергии пружин отбрасывается вверх, контактный мостик, расположенный на подвижной части, обеспечивает прерывание цепи питания, что приводит к отключению источника питания и устройства. В этой системе также присутствуют вспомогательные контакты.

Работу магнитных пускателей можно проверить вручную. Если устройство находится в хорошем состоянии, при нажатии на якорь должно возникать ощутимое сопротивление, обусловленное сжатием пружин. Это ручное отключение подходит только для целей тестирования и не используется в эксплуатации.

Область применения

Основное применение магнитных пускателей — запуск, остановка и реверсирование электродвигателей асинхронного типа. А поскольку эти устройства достаточно неприхотливы и защищены от воздействия окружающей среды, их устанавливают для дистанционного управления осветительными приборами, компрессорными станциями, насосами, кранами, электропечами, конвейерами, кондиционерами.

Назначение и различие средств коммутации

Назначение коммутирующих устройств может быть разным, этим они и отличаются. Например, контакторы (рис.1) применяются во всех силовых цепях с постоянным или переменным током. Минимальный ток, подлежащий переключению, составляет 100 А, а максимальный показатель достигает 4800 А. Напряжение в главной силовой цепи может достигать 2000 В, поэтому в большинстве случаев контакторы соединяются не с отдельными устройствами, а с целыми группами потребителей.

Магнитный пускатель (рис. 2) в первую очередь предназначен для работы с переменным током, но может работать и с сетями постоянного тока. Их основная функция заключается в дистанционном пуске, остановке или реверсе асинхронных электродвигателей с короткозамкнутым ротором, а также предотвращение их непроизвольного пуска. Кроме того, они используются для реостатного пуска или регулировки оборотов электроустановок с фазным ротором. Магнитные пускатели используются достаточно ограниченно, в сетях с максимальным напряжением до 380 В.

При ответе на вопрос, чем отличается контактор от магнитного пускателя, следует учесть, что коммутация при помощи контактора охватывает практически все электрические цепи, в том числе и сложные схемы. Этим обусловлено широкое применение контакторов и их универсальность. Они идеально подходят для управления мощными двигателями, участками с большими нагрузками и частыми запусками, с напряжением в пределах 660 вольт.

В сложных схемах предпочтительнее использовать пускатель, особенно при наличии множества контрольных, защитных, управляющих и сигнальных цепей. В таких случаях невозможно обойтись лишь вспомогательными контактами, и решить проблему может только магнитный коммутационный прибор. С помощью защелок к пускателю можно подключить дополнительные группы контактов – до 8 единиц. В случае необходимости вместо контактов устанавливается реле времени механического типа. Подобные мероприятия позволяют избавиться от дополнительных реле и обойтись только контактными группами.

Нередко электромагнитные пускатели используются совместно с тепловыми реле, защищающими электродвигатели от перегрузок. Они закрепляются на коммутационной аппаратуре, повышая тем самым надежность всей схемы, за счет уменьшения кабельно-проводниковых соединений. Монтаж готовой системы существенно облегчается, а все элементы располагаются более компактно.

В отличие от пускателей, не во всех моделях контакторов предусмотрена установка дополнительных устройств. Поэтому такие приборы рекомендуется использовать в наиболее упрощенных схемах.

Принцип действия

Работает такое многоконтактное электромагнитное реле следующим образом:

При помощи кнопки на управляющую катушку подается электрический ток с заданным напряжением;
Проходящий по виткам катушки ток приводит к намагничиванию Ш-образного неподвижного сердечника основания;
Намагниченный нижний неподвижный сердечник притягивает расположенный на подвижной траверсе магнитопровод, сжимая при этом упругую возвратную пружину;
В результате притягивания сердечника траверсы к магнитопроводу основания происходит замыкание ее подпружиненными контактами неподвижных силовых;
В результате попарного замыкания подвижными контактами траверсы неподвижных силовых контактов происходит включение нагрузки.

Магнитный пускатель ПМЕ-211

Отключение пускателя и, соответственно, подключенной к нему нагрузки происходит при прекращении подачи на управляющую катушку электрического тока: нижний сердечник размагничивается, перестает притягивать к себе верхний, вследствие чего траверса с контактами под действием разжимающейся упругой пружины разъединяет силовые контакты.

На заметку. В нормальных условиях исправный пускатель при включении и отключении издает одинаковые по продолжительности щелкающие звуки. Если устройство издает другие звуки, то возможны различные неисправности его внутренних компонентов.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Как правильно подобрать электромагнитный пускатель

Учитывая несколько широкий ассортимент изделий подобного рода, который присутствует на коммерческом рынке, правила подбора становятся более чем актуальными для конечного пользователя.

Технические параметры прибора

Точный и правильный выбор магнитного пускателя на 380 вольт, к примеру, для электродвигателя, обеспечит бесперебойную работу мотора, и главное, – безопасность электрической системы.

Подбирается конкретный прибор, конечно же, исходя из технико-эксплуатационных параметров предполагаемой к подключению нагрузки. Существенное влияние на правильный выбор оказывает и принадлежность изделия к тому или иному бренду.

Следует отметить – на рынке присутствует достаточно высокий процент продукции низкого качества. Поэтому бренд, в этом случае, является важным критерием подбора.

Маркировка и тип крепления изделий

Каждый прибор, во всяком случае, фирменный, имеет соответствующую маркировку непосредственно на корпусе. Опираясь на технические сведения, содержащиеся в маркировке, достаточно просто выбрать коммутационное устройство в точном соответствии с требуемыми параметрами.

Так, коммутационные устройства той же имеют примерно следующую систему маркировки:

А-26-30-10

Расшифровывается строка кодировки следующим образом:

«А» – буквенное обозначение указывает на тип прибора;
«26» – второй цифровой маркер определяет номинальный ток в амперах;
«30» – третье обозначение указывает число силовых контактов;
«10» – последнее число характеризует число вспомогательных контактов.

При этом для двух последних позиций списка характерным является разделение цифр. То есть, если указывается цифра «30», это означает наличие трех (3) нормально открытых контактов и отсутствие (0) нормально закрытых контактов.

Аналогичная расшифровка и для цифрового кода (10), указывающего на дополнительные контактные группы.

Подбирая исполнение магнитного пускателя на 380В под соответствующие цели, следует обратить внимание на технику крепления прибора. Как правило, значительная доля устройств современной конфигурации выполняется с учётом установки на DIN-рейке. Но также существуют конструктивные исполнения приборов под крепление традиционным образом – винтами

Но также существуют конструктивные исполнения приборов под крепление традиционным образом – винтами

Как правило, значительная доля устройств современной конфигурации выполняется с учётом установки на DIN-рейке. Но также существуют конструктивные исполнения приборов под крепление традиционным образом – винтами.

Технические характеристики и маркировка

Несмотря на то, что принцип работы всех магнитных пускателей одинаков, отдельные виды этого устройства, имеют ряд технических различий. Для идентификации конструктивных особенностей и рабочих характеристик существует система условных обозначений данных изделий. Для примера можно взять конкретную маркировку ПМ.

ПМ12-025 2 4 1 УХЛ 2 Б

ПМ12 – серия изделия. Все изделия этой серии имеют одинаковую конструкцию корпуса и исполнительного устройства. Габариты корпуса могут отличаться в зависимости от величины токовой нагрузки. Чем мощнее пусковое устройство, тем больше его размеры.

ПМ12-025 _ _ _ УХЛ _ _ (первые три цифры), 025 – номинальная нагрузка на силовых контактах – до 25 Ампер. ПМ с такой токовой характеристикой классифицируется, как магнитный пускатель 2 величины. ПМ12 в зависимости от величины могут обеспечивать работу электрических двигателей, токовый диапазон которых находится в пределах от 10 до 250 Ампер.

Таблица соответствия маркировки рабочей токовой нагрузке ПМ

ПМ12 ___ 2 _ _ УХЛ _ _ (четвертая цифра), 2 пускатель нереверсивный, снабжен тепловым реле для защиты электродвигателя от длительных токовых перегрузок при обрыве одной фазы, а также в случае заклинивания привода или приводного механизма. Назначение пускателей и наличие тепловой защиты определяется следующей системой маркировки:

ПМ12 ___ _ 5 _ УХЛ _ _ (пятая цифра), 5 степень защиты IР20, открытого исполнения, без оболочки. Исключает попадание внутрь устройства посторонних механических предметов и случайное соприкосновение человека с действующими и токоведущими частями. Магнитный пускатель, выполненный с данной степенью защиты не защищен от попадания в него воды или другой жидкости, поэтому, как правило, размещаются в закрывающихся электрических щитах на дин рейках. Основная масса электрических приборов, которые находят наиболее широкое применение, обладает степенью защиты IP20.

ПМ12 ___ _ _ 1 УХЛ _ _ (шестая цифра) исполнение по количеству блок-контактов, 1 – 2 нормально открытых (разомкнутых) и 2 нормально закрытых (замкнутых).

Маркировка на магнитном пускателе ПМ12

ПМ12 ___ _ _ _ УХЛ 2 _ (УХЛ) исполнение электроаппаратуры для умеренно-холодного климата, УХЛ 2 – предназначения для работы в помещениях без отопления или под навесом.

ПМ12 ___ _ _ _ УХЛ _ Б (Б) характеристика исполнения по износостойкости. А – 320 тыс. циклов, Б – 100 тыс. циклов, В – 30 тыс. циклов.

Для удобства среднестатистического потребителя производитель зачастую в маркировке, установленной требованиями стандартизации, дополнительно указывает номинальные токовые характеристики пускателя, вид тока, а также рабочее напряжение магнитной катушки. Ниже выделенным текстом указана нагрузочная характеристика – 25А, напряжение – 380В и переменный ток – АС.

ПМ12-025 2 4 1-25А-380АС-УХЛ2-Б

Переменный ток обозначается символом AC, постоянный – DC. Втягивающие катушки пускателей ПМ12, в большинстве случаев рассчитаны для работы на переменном токе с напряжением 24В, 220В или 380В.

Как правильно выбрать контактор?

Контактор выполняет простую и понятную функцию — смыкание и размыкание электрической цепи. Но использоваться этот функционал может абсолютно для разных целей — от включения освещения до управления мощными промышленными электродвигателями. Соответственно, требования к самому контактору в зависимости от назначения будут различаться. Но все же есть общие критерии, которые помогут правильно выбрать контактор.

Номинальный ток и напряжение. Прежде всего, необходимо учитывать допустимую нагрузку. Для этого высчитываются расчетные параметры тока в коммутируемой цепи. И уже в зависимости от них подбирается контактор на соответствующие номинальные токи. При этом номинальный ток контактора должен быть выше расчетных параметров. То есть в ситуации, когда расчетный ток приближен к номинальному току контактора, необходимо брать контактор с характеристиками на порядок выше. Это позволит избежать сокращения количества срабатываний.

Также при выборе нельзя забывать о способности контактора переносить пусковые токи. Особенно если контактор используется в качестве пускового органа для мощных промышленных двигателей, где пусковые токи могут превышать номинальные в десять раз. Для этого контакторы различаются по категории применения (обозначение AC и номер категории).

Что касается напряжения, то здесь нужно обращать внимание, прежде всего, на напряжение электромагнитной катушки. Как правило, оно будет меньше напряжения коммутируемой цепи, но может быть и равно ему. Разумеется, удобнее всего использовать контакторы с напряжением катушки равным коммутируемой нагрузке

По этой причине распространены контакторы с катушками на 220 или 380 вольт. Но если в схемах управления используются реле, датчики и другие элементы, рассчитанные на меньшее напряжение, то выбирать контактор придется с соответствующим напряжением катушки

Разумеется, удобнее всего использовать контакторы с напряжением катушки равным коммутируемой нагрузке. По этой причине распространены контакторы с катушками на 220 или 380 вольт. Но если в схемах управления используются реле, датчики и другие элементы, рассчитанные на меньшее напряжение, то выбирать контактор придется с соответствующим напряжением катушки.

Коммутационная и механическая износостойкость. Хороший контактор должен обеспечивать не только частое переключение за конкретный отрезок времени, но и определенное количество срабатываний за весь период эксплуатации. За это отвечает такая характеристика контактора как износостойкость. По коммутационной износостойкости устройство относится к одному из трех классов — А, Б, В. Отношение к тому или иному классу определяет гарантированное количество циклов включения/отключения. При этом класс «В» — самый низкий, а класс «А» — самый высокий. Механическая износостойкость тоже гарантирует определенное количество циклов срабатывания без ремонта или замены отдельных деталей. При этом расчет механической износостойкости учитывает количество циклов включения и отключения без нагрузки. Поэтому выбирать контактор по параметрам износостойкости лучше с небольшим запасом.

Количество полюсов. Обычно в трехфазных сетях используют контакторы с тремя рабочими полюсами и одним дополнительным. Последний из них используется в качестве блокировочного контакта, чтобы зафиксировать позицию во включенном состоянии. Но в целом количество полюсов может варьироваться от одного до пяти. Все зависит от того, для какого тока (постоянный/переменный) и какого количества фаз (одна/три) предназначен контактор. Также возможно увеличение количества дополнительных контактов за счет специальных приставок. Это позволяет использовать контактор в более сложных процессах и схемах.

Степень защиты. Выбор климатического исполнения контактора во многом будет зависеть от условий эксплуатации. Если предполагается поместить контактор в защищенный электрошкаф, то будет достаточно степени защиты IP20 или даже меньше. Но в неблагоприятных условиях контактор должен обладать степенью защиты IP54 или IP65. Например, это касается промышленных помещений с высоким уровнем запыленности и влажности.

Помимо защиты от влаги и пыли неплохо было бы дополнить контактор защитой от перегрузок. Ведь в базовом варианте исполнения контактор, как правило, такой защитой не обладает. В этом случае стоит задуматься об использовании модуля защиты с тепловым реле. Впрочем, такое решение не является обязательным. В основном это касается контакторов, которые управляют включением мощных электродвигателей.

Устройство и принцип работы

Каждый пускатель и контактор являются важными элементами электрических сетей. Именно они выступают в качестве связующего звена между цепями и электроустановками. Несмотря на некоторое различие, оба прибора действуют по одному и тому же электромагнитному принципу.

Общими деталями обоих устройств являются проводные катушки с сердечниками, соединенными с контактами. Именно эти контакты участвуют в замыкании и размыкании цепи, по которой проходит электрический ток. Благодаря стальному или медному каркасу, катушка становится более прочной и быстрее охлаждается в процессе работы.

Работа устройства осуществляется следующим образом:

Напряжение поступает на катушку и дает толчок к созданию магнитного импульса.
Под его воздействием начинается движение подвижной части сердечника в направлении неподвижной части.
В результате, происходит замыкание контактов и всей цепи, в которой появляется электрический ток, включающий в работу коммутируемое электрооборудование.
После прекращения подачи электроэнергии магнитное поле пропадает и перестает удерживать сердечник.
Специальная пружинная система возвращает его в исходное положение, после чего контакты и цепь размыкаются, а оборудование отключается.

Включение и отключение устройств выполняется при помощи кнопок ПУСК и СТОП, расположенных на отдельной панели. Кнопка ПУСК приводит в действие описанные процессы, силовые контакты замыкаются и остаются в этом положении, удерживаемые вспомогательными блок-контактами.

Существуют отличия между управляющими и силовыми цепями. В первом случае питание поступает на катушку из управляющей цепи и не превышает 230 вольт. Цепь участвующая в замыкании контактов, считается силовой, поскольку ее ток существенно превышает значение силы тока в цепи управления.

Отличия устройств

Первым отличием будут габариты приспособлений – магнитный пускатель, при сопоставимой мощности с контактором, будет значительно меньше последнего, именно поэтому его иногда называют «малогабаритный контактор». Кроме размеров, у этих устройств значительные различия в весе – масса контактора значительно выше массы магнитного пускателя.

Если говорить о различия в конструкции, то стоит отметить, что контактор выпускается без защитного корпуса, что вынуждает устанавливать его в местах, которые будут недоступны для посторонних. Также его следует беречь от повышенной влажности.

Магнитный пускатель оснащен защитный крышкой из пластика, которая выполняет функцию «доспехов» для проводных контактов. К тому же, в отличие от контактора, пускатель не оборудован дугогасительными камерами. В контакторе они достаточно громоздкие, что позволяет производить установку в мощных цепях.

Также электрическое оборудование пускателя надежно защищено металлическим заслоном, что позволяет устанавливать его практически в любом месте, в случае с контактором, это недопустимо.

К тому же, есть небольшая разница и в назначении двух «конкурирующих» устройств. Магнитный пускатель больше подходит для трехфазных двигателей на переменном токе(поэтому он оборудован 3-мя парными силовыми проводами). Хотя он и используется с обогревателями, светильниками различных мощностей и соленоидными катушками. Пускатель обеспечивает включенное состояние электроприбора либо создает управляющие цепи с реверсивным пуском.

С помощью контактора коммутируются любые цепи переменного тока, что требует наличия 2-4 полюсов в его конструкции.

Отличительные особенности контакторов и магнитных пускателей

Техника безопасности

Популярные схемы подключения МП

Особенности эксплуатации

Основные причины неисправностей

Особенности эксплуатации

В чем разница между пускателем и контактором согласно ГОСТу и нормативным документам.

Отличия контактора от магнитного пускателя
