Подготовка поверхности
Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.
Демонтаж напольной стяжки
Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию
Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм
Гидроизоляция пола
Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.
Пленка и демпферная лента
Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.
Утепление пола пенополистиролом
Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.
Вспененный полиэтилен в системе теплых полов
Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.
При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.
Утепление пола лоджии минеральной ватой
Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.
Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки
Подключение кабельного электрического пола
Перед тем как подключить теплый пол электрический с нагревательным элементом в виде кабеля, специалисты выполняют ряд хорошо отработанных и профессиональных действий:
Разрабатывают схему укладки.
Монтаж нагревательного элемента в виде провода может быть выполнен по схеме «улитка» или «змейка». При разработке чертежа его укладки учитывают, что расстояние от кабеля до стены должно быть минимум 100 мм.
Схемы укладки греющего кабеля теплого полаИсточник kaminia.ru
Рассчитывают количество необходимых материалов.
Во время расчета сначала определяют тепловые потери и укладочный шаг, среднее значение которого составляет 70 мм. Потом вычисляют требуемую протяженность кабеля. При этом учитывают участок на стене до регулятора температуры.
Определяют место установки термостата.
Профессионалы монтируют регулятор температуры на стене. Между прибором и полом расстояние обычно составляет 1 м. На этом же этапе создается штроба от места монтажа термостата до пола, если дом каменный. Она нужна для прокладки проводки.
Подготавливают черновое основание.
Перекрытие очищают, заделывают трещины и выравнивают при необходимости.
Укладывают гидроизоляцию и теплоизоляционный слой.
В качестве гидроизоляции часто используется полиэтиленовая пленка, а для утепления применяется фольгированный пенофор, пенопропилен или пенополистирол.
Крепление демпферной лентыИсточник ark-eng.ru
Монтируют кабель.
Начинается укладка греющего провода от места его подключения к термостату. При монтаже одножильного кабеля его противоположный конец возвращают к терморегулятору. Этого не делают, если укладывается двужильный провод.
Устанавливают датчик температуры.
Его монтаж выполняется на полу. Обычно расстояние от него до стены с термостатом составляет 500 мм. Монтируется датчик и его провода к терморегулятору в углублении, которое делают в теплоизоляции. При этом для защиты используется гофрированная трубка.
Само же подключение теплого пола к электричеству, схема укладки которого «улитка» или «змейка», выполняется после проверки электропроводки в доме, чтобы убедиться, что она выдержит возросшую нагрузку. Ее в качестве ориентира также используют для подбора УЗО с автовыключателем. Потом проводится подсоединение греющего кабеля вместе с проводом от датчика к регулятору температуры. Затем термостат подключается к электропитанию. В завершении греющий кабель вместе с питающим проводом заземляется и проверяется работа электропола.
Инструкция по монтажу термодатчикаИсточник ac-bastion.ru
Сфера использования
Теплый пол имеет широкую сферу применения. Устанавливают его и в городских квартирах, и в загородных постройках. Многие монтируют теплый пол со сливом в бане, что позволяет поддерживать оптимальную температуру в помещении. Можно включить таймер, чтобы к моменту приезда пол в сауне хорошо прогрелся.
Оборудовать систему теплого пола можно в любой комнате жилой квартиры, даже на кухне. Конечно, некоторые сомневаются в том, нужен ли теплый пол на кухне, ведь данная часть помещения и так может быть неплохо утеплена при помощи современных мощных батарей и установки стеклопакетов. Но тут есть о чем поспорить. Кухню нужно часто проветривать, особенно если есть металлопластиковые окна. А ведь так приятно утром пройтись босиком по теплому кухонному полу
Конечно, задумываясь оборудовать теплый пол на кухне, важно помнить, что напольное покрытие не должно отличаться теплоизолирующими свойствами
Перед тем, как рассмотреть, как сделать электрический теплый пол своими руками, следует определить, какие положительные и отрицательные черты имеет подобная система.
Итак, к преимуществам можно отнести:
- Экологическую чистоту. Устройство благотворно влияет на состояние здоровья жителей дома.
- Высокую степень экономичности. Особенно это касается пленочных вариантов. Можно выбрать функционирование системы в автоматическом режиме.
- Удобство в эксплуатации.
- Безопасность. Устройство оснащено многоуровневой защитой и изготовлено из современных материалов. Благодаря чему работа теплого пола является абсолютно безопасной и надежной.
- Простоту монтажа. Сделать теплый пол электрический своими руками не представляет особых трудностей. По сравнению с теплым водяным полом электрический устанавливать гораздо проще. Ведь отсутствует потребность в прокладке трубопровода, соединения магистрали с источником горячей воды.
Правда, имеются и некоторые недостатки:
- Нельзя прокладывать теплый электрический пол под предметами мебели. Это может стать причиной перегрева и выхода из строя конструктивных нагревательных элементов.
- В каждой комнате необходимо устанавливать отдельный блок регулятора температуры.
- В тех местах, где расположены горизонтальные участки отопительных труб, обязательно должна быть проведена дополнительная термоизоляция.
Важные моменты
Конечный результат во многом зависит от того, насколько правильно были проведены расчеты в части характеристик теплого пола, и соблюдены правила его монтажа. К укладке приступают только после выравнивания, проведения грунтовых работ и тщательной очистки пола от мусора. Рекомендуется места соединения нагревательного кабеля и электропроводки отметить в документе плана, что может в будущем потребоваться при проведении ремонтных работ.
https://youtube.com/watch?v=8l9tpD2ZM_c
При выборе резистивного кабеля ориентироваться следует на удельную мощность, рассчитанную производителем на 1 м2. Схема укладки конструкции может предполагать монтаж в виде змейки или ракушки, при использовании электрических теплых полов чаще прибегают к первому варианту.
Важными являются следующие моменты:
- нельзя допустить повреждения нагревательного кабеля, поэтому все работы должны проводиться максимально аккуратно;
- не применяются при монтаже режущие и колющие предметы;
- работа проводится в обуви, имеющей мягкую подошву;
- наступают на кабель только в крайних ситуациях;
- расчистку швов делают с «ювелирной» точностью.
При укладке плиточного клея важно следить за тем, чтобы не происходило образования пузырьков. Ошибка способна привести к чрезмерному нагреву кабеля, который из-за этого может выйти из строя
Со времени проведения отделочных работ и покрытия пола должно пройти не менее 30 суток для того, чтобы завершились химические процессы в полном объеме. После этого конструкцию можно вводить в эксплуатацию.
Установка электрического пола в помещении имеет ряд преимуществ, основными из которых является комфорт проживания. Начать укладывать теплый пол нужно с определения типа нагревательной модели, затем выполнить расчеты для достаточности обогрева помещения и провести монтаж, соблюдая основные правила и рекомендации.
Расчет мощности
Для определения мощности необходимо знать характеристики всей проводки и нагревательных приспособлений. Основные показатели: длина и коэффициент мощности.
Существует специальная формула: P1 = P2 * S * K.
К – коэффициент запаса, равный 1, 3…1,6. P1 – это мощность покупного кабеля, а P2 – требуемая мощность прогрева одного квадратного метра помещения.
Однако чаще всего применяют классические нормы. Так, в жилой комнате мощность не превышает 150-180 Ватт, а на балконах и лоджии – 180-230 Ватт на один квадратный метр. Не рекомендуется увеличивать мощность без веской причины, чтобы не перенагружать систему и не приводить к напрасным тратам тепла, которое будет вырабатываться в избытке.
Также мощность варьирует в зависимости от назначения: основное это отопление или дополнительное. Например, если такая конструкция – основной источник, элемент должен покрывать 70% поверхности пола. Если нагрев дополнительный, заполняют только центр комнаты или участки, незанятые тяжелой мебелью и бытовой техникой.
Для нестандартных помещений и в иных случаях, требующих точного подсчета, были созданы специальные калькуляторы. Рассмотрим их подробнее.
Калькулятор расчета
Калькулятор расчета длины и схемы укладки кабеля можно найти в свободном доступе в сети Интернет. Самый важный показатель – шаг кабеля (ширина полос между соседними проводами в петле). Чтобы подсчитать все параметры, нужно указать основные исходные данные.
Нам понадобятся:
суммарная площадь участков укладки проводов;
удельная мощность кабеля, указанная в паспорте;
функциональное назначение пола (основной или дополнительный источник, находятся ли рядом иные отапливаемые помещения).
Рассчитанное значение поможет сделать правильный выбор при покупке кабеля и расчете толщины изоляции. Зная длину, можно подсчитать шаг, который равен в среднем десяти сантиметрам.
Электрические полы с подогревом подробная характеристика системы
Между пластинами – полосы фольги шириной 20…25 см — отражающий слой. И — трубу:
Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!
На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним — надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…
Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.
Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

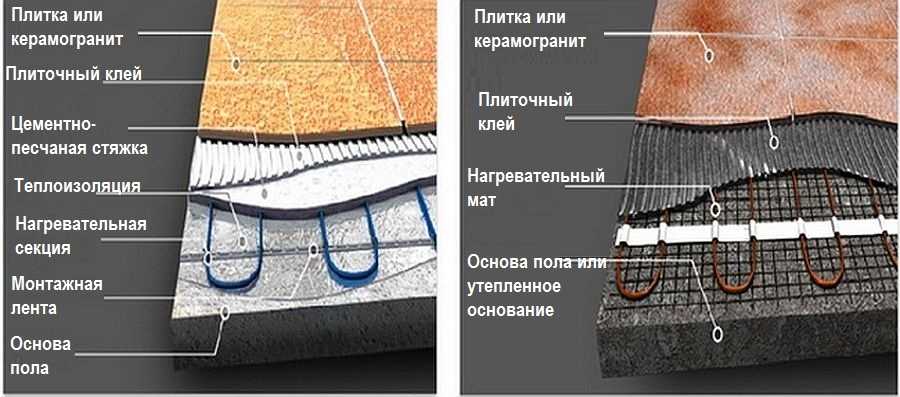

Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Принцип работы электрического пола
- Магнитная индукция электрического пола не превышает значения 2-3 мкм Тл, что намного ниже допустимого. А излучение пленочного инфракрасного пола составляет всего 5-20 мкм и соответствует аналогичному параметру человеческого тела, не причиняя ему никакого вреда и даже наоборот улучшая циркуляцию крови путем ее быстрого согревания.
- Уборку пыли в помещении при наличии теплого пола можно производить гораздо реже, чем при радиаторном отоплении, конвекция которого способствует ее накапливанию на мебели и предметах обихода.
- Температуру помещения, обогреваемого теплым электрическим полом, легко регулировать, выбирая ее оптимальный режим. Это дает экономию теплоносителя. К тому же такую систему можно вообще отключить на время отсутствия жильцов в квартире или доме.
- При выборе электрического пола в качестве основного теплоносителя имеется возможность убрать со стен непривлекательные водяные радиаторы. Это актуально для регионов с зимней умеренной температурой.
Заливка стяжкой
Декоративная стяжка пола – заключительный этап. Стяжка заливается из смеси песка и цемента, высота такого слоя – от пяти до девяти сантиметров. Вся масса должна быть распределена равномерно, без малейших неровностей или пустот. Для этого изначально стяжку делают более жидкой и податливой, добавляя пластификатор, а затем, когда уровень установился, тщательно сушат полученную массу. Только после полного высыхания можно приступать к оформлению декоративного финиша.
Финишное покрытие
Наилучший вариант покрытия для установки над теплыми полами – абсолютно негорючие материалы. Например, керамическая плитка, гранит, кирпичная кладка. Также такие жесткие материалы превосходно взаимодействуют со стяжкой, что обеспечивает надежность и высокую прочность всего покрытия. Такие слои, прогревшись, дольше смогут поддерживать необходимый температурный режим.
Все финишные покрытия необходимо устанавливать по стандартной технологии для конкретного материала. Можно монтировать ламинат, паркет и даже линолеум или ковролин. Есть возможность выбрать любой вариант в зависимости от бюджета и дизайнерского решения интерьера. Перед приобретением убедитесь, что паркетный материал и линолеум предназначены для укладки на полы с подогревом. Для этого посоветуйтесь с опытным продавцом-консультантом.
Где можно монтировать
Теплый пол можно применять почти повсеместно. Электрическая разновидность монтируется в частных домах, квартирах, лоджиях, банях и даже гаражах. Водяной тип занимает много пространства, поэтому неприменим в небольших квартирах с низкими потолками, а вот в больших домах превосходит по удобству эксплуатации своего электрического собрата.
Пол с элементами обогрева можно использовать как единственный или дополнительный источник поддержания температуры в помещении. Однако следует помнить, что такая система отопления – недешевое удовольствие. Будьте готовы, что счета за электричество возрастут в разы.

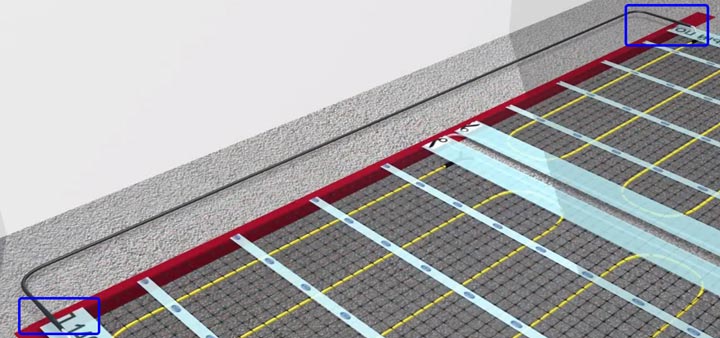

Укладка сетки нагревательного мата
Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.

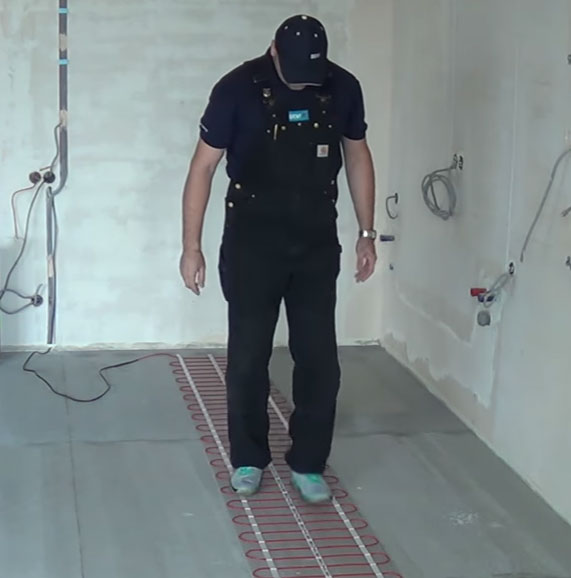

При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.
При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.
В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.
Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.
Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.
Но только не греющий элемент! Не вздумайте резать его.
После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.
Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.
Гильзу подбираете согласно сечению проводов.
Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.
После чего, то же самое проделываете со вторым концом.
Таким образом соединяются одножильные провода питания на матах с независимыми секциями.
Принцип работы теплого пола
Подключение всей системы теплого пола к электрической сети осуществляется с помощью терморегулятора. Этот прибор специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола выполняется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, в зависимости от используемых нагревателей и особенностей помещения.
Электрические нагревательные элементы могут быть нескольких видов и применяться в различных вариантах. Чаще всего, практикуется использование нагревательного резистивного кабеля. Это кабель с хорошей изоляцией, имеющий высокое электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в соответствии с законом Джоуля-Ленца. По этому принципу работают практически все нагревательные элементы. Сечение обычных проводников и материалы для их изготовления подбираются таким образом, чтобы при значительных нагрузках обеспечивалось максимальное снижение тепловых потерь. В системах теплых полов, наоборот, используются элементы, способные в больших количествах выделять тепловую энергию в течение длительного времени. Основные эксплуатационные характеристики, при этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из термостойкого ПВХ-пластита. Внутри этих кабелей проходит одна или две токопроводящие жилы.
Двухжильный кабель покрывается дополнительным изоляционным слоем. Он располагается между экраном из тонких медных проводков и термостойкой изоляцией жил. Первая жила является нагревательным элементом, а вторая – обычным токопроводящим проводником. Обе жилы расположены параллельно, благодаря чему снижается уровень излучения электромагнитного поля и его негативное воздействие на окружающих.
В процессе эксплуатации необходимо соблюдение определенного баланса между теплом, выделяемым нагревательным элементом и его отводом в сторону нагреваемого пола. Поэтому все участки пола, прилегающие к кабелю, должны иметь однородную структуру для равномерного распределения тепловых и механических нагрузок.
При решении вопроса, как подключить электрический теплый пол, нередко используются тепловые маты, которые почти ничем не отличаются от резистивного кабеля. Единственным отличием является специальная теплоизолирующая негорючая пленка, применяющаяся в качестве изоляции. Современные технологии представляют теплый пол, основой которого служит пленка, толщиной, примерно, 0,5 мм. В нее вмонтирован карбоновый полупроводник в виде тонких полос. Их нагревание также обеспечивается электрическим током.
В системах теплых полов нередко используется саморегулирующийся нагревательный кабель. Он оборудован лишь обычными токопроводящими жилами, у которых отсутствует функция нагрева. Между ними располагается матрица с большим количеством независимых полупроводниковых элементов, реагирующих на изменения температуры окружающей среды.
В случае охлаждения какого-либо участка такого кабеля, полупроводники внутри матрицы создают структуру в виде большого количества дорожек. Через них проходит электрический ток, нагревая сам кабель и окружающую его среду. Когда полупроводниковая структура достигает средней температуры, в ней происходит рост электрического сопротивления. За счет этого течение тока снижается и выделение тепла начинает уменьшаться. При сильном нагреве сопротивление еще больше увеличивается и проводимость на данном участке кабеля резко снижается.
Оба способа позволяют регулировать температуру обогрева без использования в схеме терморегулятора и температурных датчиков. В отличие от резистивных, саморегулирующиеся кабели не требуют однородной структуры полов для передачи тепла. Они позволяют создавать различные температурные нагрузки на отдельных участках, считаются надежными и удобными в эксплуатации.
Устройство системы водяного подогрева пола
По типу монтажа тёплые водяные полы делятся на три вида:
І. Бетонный тип монтажа. Система обогрева при таком типе монтажа монтируется непосредственно в бетонную стяжку, предварительно утеплив и положив влагоизолятор.
ІІ. Настильный тип монтажа. В данном случае система обогрева помещается между специальными полистирольными плитами толщиной 3 см и плотностью 30 кг/м3, которые кладутся без предварительной стяжки пола бетоном. Полистирольный настил не требует ни хомутов, ни клипс, ни направляющих сеток и т. п. Он очень прочный, т. к. штампуется гидропропеллентным методом. На поверхности материала есть специальные защелки, благодаря которым трубы диаметром 16−18 мм можно устанавливать без специального крепежа. Сбоку у полистирольных плит есть специальные замки, и они скрепляют плиты в единую поверхность по принципу укладки ламината.
ІІІ. Деревянный тип монтажа:
- реечная система, при которой применяются специальные лаги-полосы из досок или ДСП шириной не менее 28 мм для пола. Между лагами монтируются теплоотражающие пластины, в углубления которых выкладываются полимерные трубы отопления. Шаг между рейками 2 см. Главное условие — это выкладывание труб исключительно на лаги. В качестве утеплителя между лагами выкладывается полистирол или минеральная вата. Деревянное покрытие не толще 1,5 см выкладывается поверх сверху. Дерево обладает плохой теплопроводностью, поэтому покрытия большей толщины скажутся на теплообмене. В реечной системе теплоизоляционный слой гораздо тоньше, чем в модульной системе. Реечный способ лучше применять между этажами деревянного дома.
- модульная система, при которой трубы отопления выкладываются в каналы готовых полос из ДСП толщиной 22 мм. Полосы нужны для создания жёсткой поверхности и фиксации алюминиевых пластин. Полосы в зависимости от проекта имеют ширину 13, 18 и 28 см и выкладываются на расстоянии 2 см друг от друга. Модульные пластины из алюминия имеют специальный профиль с защёлками для трубы, и теплообмен между трубой и пластиной проходит более эффективно. Если в качестве напольного покрытия будет линолеум или керамическая плитка, то поверх пластин выкладывается слой гипсоволокнистых плит. Но если в качестве полового покрытия предусмотрен паркет или ламинат, то можно обойтись и без гисповолокнистых плит.
I. Водяной тёплый пол на деревянной подложке
Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.
- По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе — компенсационная) лента, которая будет компенсировать расширение материалов.
- тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
- Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
- Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
- Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
- На конструкцию сверху настилается чистовой пол.
Виды и характеристики
Теплый пол делится на два типа, но у них есть объединяющий фактор: поверхность пола обладает установленными проводниками тепла, не мешающими перекрытию вроде плит. И у каждого из них можно регулировать температурный режим. А виды теплого пола таковы:
Электрический – в качестве тепловых источников используются кабели (возможны плоские проводники на пленке). Пол нагревается при помощи электрического тока, который проходит по выше упомянутым проводникам.
Также нередко применяется система «теплый пол». Она актуальна в то время, когда погода теплая и полностью включать отопление бессмысленно. В частных домах отопление можно активировать самостоятельно, с минимальным режимом.
Распределение узлов управления и нагревательных элементов
Вначале следует создать план монтажных работ теплого электрического пола. При этом необходимо учесть, что нагревательная пленка или провод не должны располагаться в местах, где будут установлены электроприборы и массивная мебель. В одном контуре все нагревательные элементы греются одинаково, и если появится некоторое ограничение тепла, например, в виде массивной мебели или электрических приборов, то нагревательные элементы перегреются и выйдут из строя, а мебель может повредиться от перегрева.
Схема принципа работы электрического теплого пола.
В итоге схема укладки электрического пола чаще всего бывает в виде неправильной фигуры. При этом в будущем перестановка мебели крайне нежелательна, потому что такие действия отрицательно скажутся на работе всей системы. Для каждой комнаты рекомендуется организовать отдельные контуры теплого пола, которые будут иметь свои отдельные регуляторы и подвод питания. Если проводится заливка стяжки, то между ними по полу прокладывается демпферная лента.
Правильный подбор системы теплого пола
Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.
Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.
К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.
Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.
