Как сделать фильтр для воды своими руками: обзор популярных самоделок

Циклонный фильтр из ведра

Еще одним простым материалом для изготовления циклонного фильтра станет обычное ведро, можно даже из под краски. Объем необходимо рассчитывать исходя из мощности пылесоса – это примерно 1 литр емкости на каждые 80-100Вт.

Для изготовления понадобится:

  • Ведро с крышкой (можно из под строительных смесей);
  • Циркуль;
  • По 2 колена 90 и 45 градусов;
  • Пластиковая труба;
  • Силикон;
  • Резина или уплотнительные кольца;
  • Канцелярский нож;
  • Клеевой пистолет.

Изготовление

Делаем отверстия в крышке. Можно воспользоваться заводским циркулем, а можно самодельным. Вкрутите в рейку из дерева два самореза на расстоянии друг от друга ровно 2,7 сантиметра.

Центр каждого отверстия намечается в 4 см от края. Далее вырезаются окружности под трубы на отмеченных местах.

Далее займемся канализационными коленями.

Вставляем плотно колено в раструб, предварительно нанеся на его бортик силикон. С внутренней стороны изделия, на раструб натягивается уплотнитель. При необходимости обожмите хомутом. Получится как на рисунке 10.

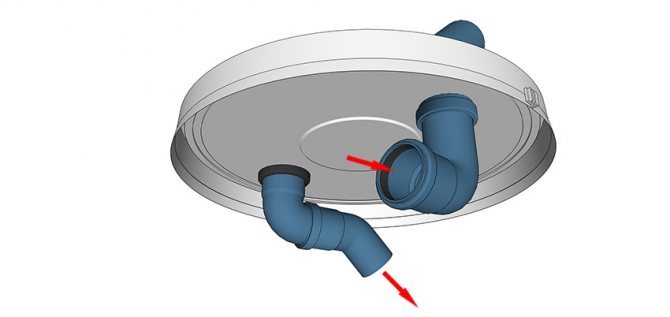

Вставляем трубы в крышку ведра, правильно поворачивая угол

С внешней стороны входной патрубок находится почти вровень с крышкой. С обратной же стороны, колено направляется поворотной частью в центр ведра. Но для нужного эффекта оно снабжается поворотом под 45 градусов, который направлен наискось вниз как на рисунке 11.


Вид с обратной стороны

Второй патрубок, который будет вытягивать воздух, располагается в обратном направлении. В него вставляется колено так, чтобы забирался воздух от стенки ведра. Необходимо в каждом случае использовать уплотнительные кольца, они позволят надежно закрепить трубы, и не дадут им поворачиваться.

Вот и все. Далее останется только накрыть ведро крышкой и подключить пылесос к самодельному циклону, который прекрасно подойдет для уборки большого количества мусора.

Делаем вывод, что сделать циклон для пылесоса своими руками можно быстро и просто, с использованием подручных средств. На выходе, должно получиться примерно такое устройство как на рисунке ниже.


Циклонный фильтр подключенный к бытовому пылесосу

Как самому сделать фильтр для очистки воды: простейший вариант

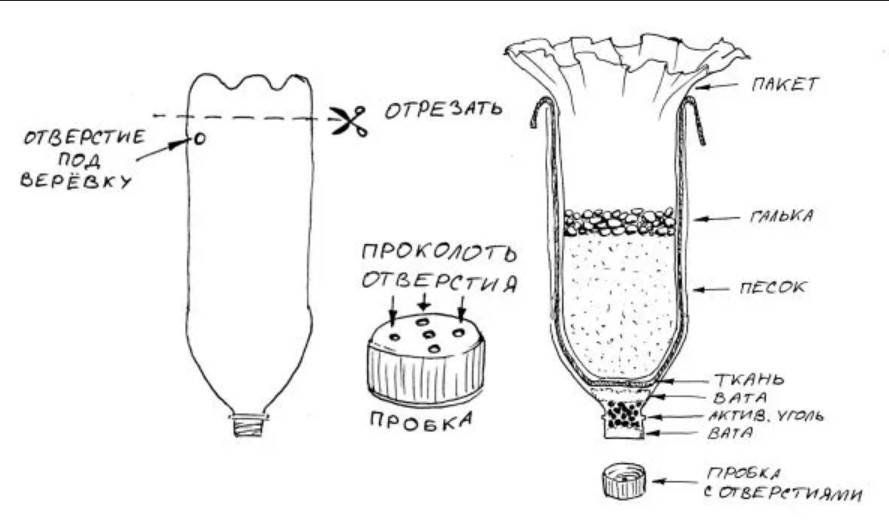

Для этого вам понадобится пустая пластиковая бутылка, марля или другая хлопковая ткань, предварительно измельченный древесный уголь и личный творческий подход. Чтобы сделать фильтр для воды своими руками, вам предстоит отрезать дно у бутылки. Получив таким образом некий контейнер, который с одной стороны имеет широкое жерло для поступления воды, а другое (с горлышком) закрывающееся крышкой.

Далее сворачиваем в несколько слоев марлю и, максимально уплотняя, укладываем ее на дно к горлышку. Затем берем древесный уголь, заворачиваем в его в ткань, и полученный рулик вставляем плотно в бутылку. Рулик по диаметру должен слегка превосходить диаметр бутылки. Хорошо его уплотнив, мы получаем фильтр для воды.

Фото 4. Очистка воды от примесей в условиях природы.

Как им пользоваться? Его нужно установить на емкость горлышком вниз и потихоньку налить внутрь воду, которую нужно очистить. В результате получим пригодную для питья воду.

По такому же принципу можно изготовить фильтрационные установки больших размеров. Только вместо обычной пластиковой бутылки использовать 5-10 литровую бутыль, а в качестве приемного резервуара — 20-литровый бачок или канистру. А древесный уголь, завернутый в ткань, заменить на просто древесный уголь, который перед применением необходимо промыть. Если заранее побеспокоиться, то у вас всегда будет в наличии необходимый объем питьевой воды хорошего качества. Для полной уверенности в безопасности отфильтрованной воды употребляйте ее только кипяченой.

Делаем фильтр для воды своими руками для очистки колодезной и скважинной воды

Проблема очистки питьевой воды становится актуальной не только для горожан, но и для жителей сельской местности. Чтобы сделать воду из колодца или скважины пригодной для питья, можно изготовить фильтр для воды своими руками.

Для чего фильтровать колодезную воду?

Казалось бы, что может быть чище колодезной воды, воспетой в древних русских былинах? Увы, современная реальность совсем не похожа на сказку. Вода в частных колодцах может быть загрязнена самыми разными веществами, такими как:

  • нитраты;
  • бактерии и болезнетворные микроорганизмы;
  • примеси, ухудшающие вкус и качество питьевой воды.

За избыток в питьевой воде нитратов, т. е. солей азотной кислоты, следует «благодарить» аграриев, которые широко применяют удобрения и пестициды при выращивании сельскохозяйственной продукции. Часть этих веществ неизбежно просачивается в водоносный слой грунта.

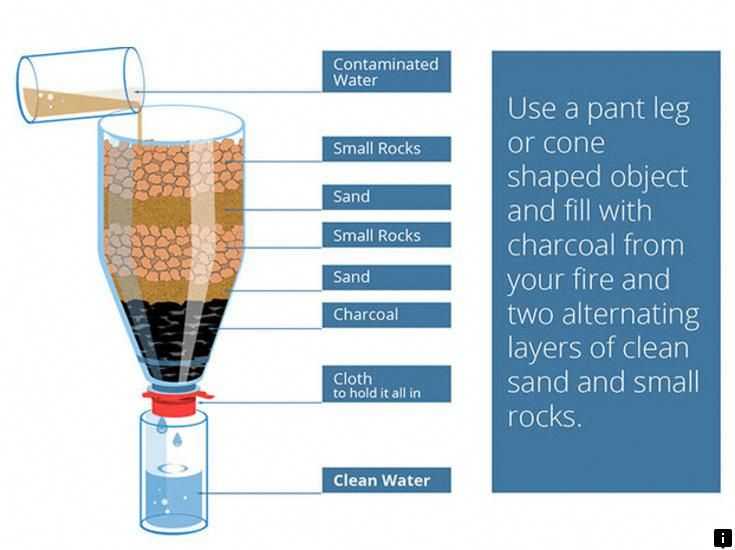

Самый простой фильтр можно сделать из пластиковой бутылки с наполнителем

Низкое качество и повреждения оборудования приводят к тому, что в воде появляется примесь ржавчины песка и т. п. Пить такую воду просто неприятно. Поэтому для дачи рекомендуется купить или смастерить хотя бы простой водяной фильтр.

Обзор фильтрационных материалов

Принцип работы фильтра прост и всем хорошо знаком. Необходимо пропустить воду через слой фильтрационного материала. Наполнитель может быть разным:

  • ткань;
  • вата;
  • бумажные салфетки;
  • марля;
  • песок;
  • трава;
  • уголь;
  • лутраксил.

Древесный уголь можно купить в магазине или изготовить самостоятельно

Для регулярного применения используют другие материалы, в основном, древесный уголь. Его укладывают слоями, чередуя с песком, гравием, травой и т. п. Лутраксил представляет собой синтетический материал, изготовленный из полипропиленовых волокон.

Простейший фильтр из пластиковой бутылки

Применение обычных бытовых фильтров для небольшой дачи редко бывает удобным. Такие устройства требуют поступления воды из водопровода под определенным давлением, а не на всякой даче есть водопровод в подходящими характеристиками. Кувшинные фильтры очищают воду слишком медленно.

Кроме того, придется постоянно менять картриджи. Поэтому самодельный фильтр для воды, сделанный из пластиковой бутылки и ведра с пластмассовой крышкой может стать самым приемлемым вариантом.

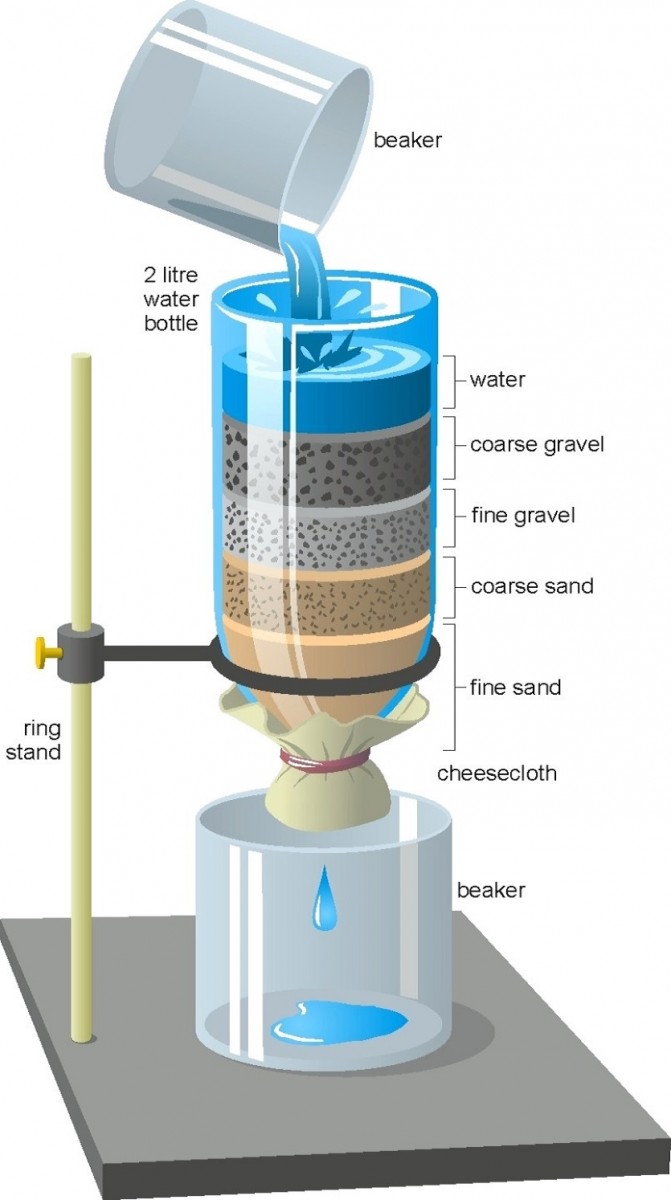

Самодельный фильтр для воды можно сделать из обычной пластиковой бутылки

В данном фильтре в качестве наполнителя используются уголь и обыкновенные тканевые салфетки

Самый простой фильтр для дачи изготавливается таким образом:

1. У пластиковой бутылки нужно срезать дно.

2. Вырезать подходящее отверстие в пластмассовой крышке ведра.

3. Вставить бутылку в отверстие горлышком вниз.

4. Заполнить фильтр наполнителем.

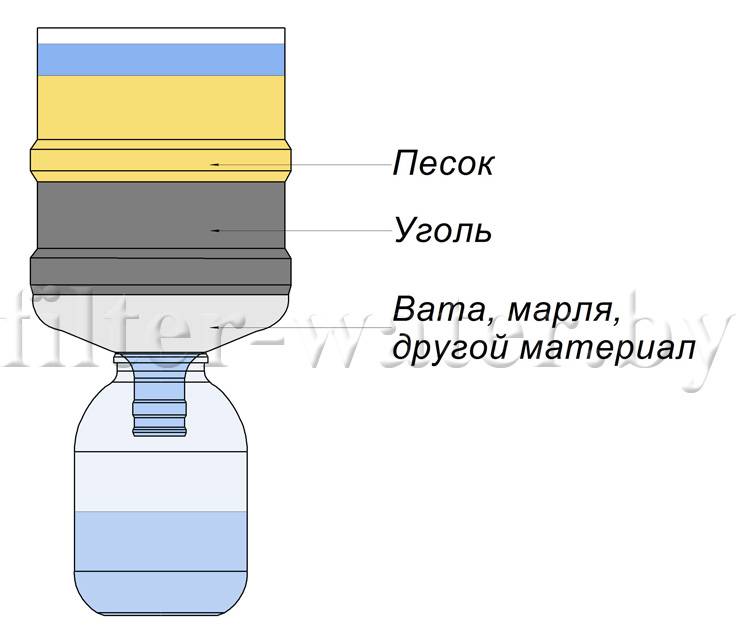

Сверху на принимающую емкость нужно установить пластиковую бутыль объемом 10 литров, в дне которой проделано заливное отверстие. Для изготовления фильтра можно использовать кусок полипропиленовой трубы на 40 мм. Верх и низ трубы закрывают кусками перфорированного пластика, который рекомендуется зафиксировать термоклеем. Труба заполняется древесным углем.

Такой самодельный фильтр должен плотно войти в горлышко стандартной десятилитровой бутыли. Остается соединить принимающий бак с фильтром и бутылью. В установку можно залить сразу полное ведро колодезной воды, которая через несколько часов отфильтруется. Таким образом в доме всегда будет запас чистой питьевой воды.

Трехколбовая конструкция для полноценного водопровода

Счастливые обладатели полноценного водопровода в частном доме могут сделать трехколбовый самодельный фильтр для очистки воды. Для этого нужно:

  1. Приобрести три одинаковых колбы.
  2. Последовательно соединить колбы двумя переходниками-ниппелями в четверть дюйма. При этом необходимо строго придерживаться обозначений in/out, чтобы соблюсти направление движения воды. Резьбы ниппелей следует уплотнить ФУМ-лентой.
  3. Крайние отверстия колб присоединяются к трубке на четверть дюйма с помощью прямых переходников.
  4. Подключить фильтрационную систему к водопроводу тройником, который врезают в водопровод, используя коннектор 1/2”.
  5. На выходе к системе фильтров подключают стандартный кран для питьевой воды.
  6. Заполнить колбы фильтрующим материалом. Можно использовать полипропиленовый картридж, угольный фильтр и наполнитель от накипи.

Это интересно: Стены в коридоре — варианты отделки

Виды и типы приборов первичной очистки

Подбирая фильтры грубой очистки, лучше обращать внимание на довольно простые приборы. Сложность конструкции не нужна, да и простые и функциональные модели прослужат намного дольше. Механические фильтры предварительной очистки воды из скважины подбираются исключительно по количеству твердых взвесей в потоке, а также среднесуточному объему потребления воды: большая интенсивность требует обустройства мощной системы

Механические фильтры предварительной очистки воды из скважины подбираются исключительно по количеству твердых взвесей в потоке, а также среднесуточному объему потребления воды: большая интенсивность требует обустройства мощной системы.

Грязевик

Это самый простой и в то же время, один из лучших фильтров грубой очистки воды из скважины. Устанавливается на прямом входе потока и задерживает частицы размером до 300 мкм. Конструктивно грязевики делятся на:

  • горизонтальные;
  • вертикальные;
  • Y-образные.

Достоинствами считается очистка до 90%, работа при температурах до +150 С, функциональность при давлении до 6 мПа и длительный срок службы. Но применение прибора требует надзора за гидравлическим сопротивлением. Корпус грязевика может быть оснащен съемным днищем, иметь боковой люк и приспособления для стравливания воздушных масс и слива водного потока.

По принципу присоединения приборы разделяются на приварные и фланцевые. Пользователей порадует возможность использования грязевиков без регистрации в надзорных органах, а также оснащение приборов (помимо сетки) магнитными уловителями для отбора из потока металлических частиц.

Сетчатые фильтры грубой очистки

Приборы оснащены сетчатым полотном с небольшими размерами ячеек – до 20-500 мкм

Выбирая конструкцию, будет правильным обратить внимание на фото и разобраться в технологических особенностях. Например, есть приборы с автоматической функцией обратной промывки. Это значит, что пользователю не придется разбирать фильтр для удаления остатков грязи

Это значит, что пользователю не придется разбирать фильтр для удаления остатков грязи.

Как правило, сетчатые фильтры оснащаются клапаном регулировки давления, располагающимся на выходе. Кроме того, для квартиры устройства выполняются из прозрачного пластика (для холодной воды) или прочного металла (для горячего потока). Достоинствами модели можно назвать функцию защиты внутреннего трубопровода и бытовых приборов от гидравлических ударов, скачков давления и мусора. Совмещение фильтра предварительного очищения с манометром поможет регулированию выходного давления потока жидкости.

Картриджные фильтры грубой очистки

Это патронная система, представляющая собой корпус-колбу с наличием нескольких сменных картриджей. Способность задерживать частицы до 30 мкм, разнообразие моделей, подразделение на установку приборов на холодную/горячую воду обусловили популярность моделей. Однако, при всех преимуществах, оборудование для очистки потока из скважины имеет ряд недостатков:

  1. Необходимость частой замены картриджей, особенно, если скважина пробита на песок;
  2. Обязательные осмотры и регулировку давления;
  3. Неприменимость подобных приборов для потоков повышенной мощности.

Но при этом, картриджные модели предельно хорошо улавливают даже мельчайшие пылевые взвеси, а также хлорные соединения (это касается угольных приборов). А вот прибор чулочного типа справится с волокнистыми загрязнениями типа тины, водорослей и даже глинистой жижей.

Мешочные фильтры

Как видно на фото, это разновидность картриджных приборов, где пустая колба заполняется гранулированным материалом. Повышенная эффективность очистки конкурирует с весьма высокой ценой оборудования. Что касается промывки, то мешочные конструкции лучше поручить специалистам.

Высокоскоростные очистные конструкции

Такие фильтры больше применяются для первичной обработки воды в промышленных масштабах. Представляя собой колонну-емкость, наполненную фильтрующим материалом, конструкция обладает огромной пропускной способностью и может задерживать частицы разных фракций, начиная от 30 мкм.

Являясь лучшими конструкциями для предварительной очистки воды из скважины, приборы имеют некоторые недостатки:

  1. Серьезные габариты;
  2. Располагать прибор следует только в помещениях, где поддерживается теплая температура;
  3. Для обеспечения процессов регенерации, фильтрам для воды требуется трубопровод дренажного назначения, его придется установить дополнительно.

Фильтровальные проволочные системы

Проволочный фильтр представляет собой специальную проволоку с особым профилем, намотанную на каркас. Такой вариант предпочтительней дырчатых и щелевых фильтров с сеткой, поскольку толщина проволоки намного больше, что обеспечивает конструкции более длительный срок службы. Качественный фильтр должен быть прихвачен сваркой во всех точках касания с каркасом. Его пропускная способность напрямую зависит от формы сечения и шага проволоки. Задумываясь, как изготовить фильтр для скважины самостоятельно, этот вариант вряд ли стоит рассматривать, поскольку это почти невыполнимая задача.

Проволочные фильтры — самые прочные, но достаточно сложны для самостоятельного изготовления

Впрочем, те, кто не боится трудностей, все же могут попробовать изготовить проволочный фильтр. Его каркасом служит щелевая конструкция, размер отверстий которой должен быть равен среднему диаметру породных частиц. Перед намоткой на каркас накладываются 10-12 продольных прутков, чей диаметр составляет не менее 5 мм.

Особенности конструкции фильтров под мойку

Несмотря на достаточно простое устройство и принцип работы, фильтры этого типа имеют в своем составе большое количество узлов и элементов. Поэтому установка фильтра для воды своими руками должна идти в соответствии с комплектностью изделия.

Состав фильтрующей части определяется выбором пользователем. Количество картриджей и, соответственно, ступеней очистки – от 2 до 6, при этом их тип выбирается в соответствии с качеством исходной воды. Поскольку стоимость фильтра напрямую зависит от количества ступеней, в некоторых случаях целесообразно усилить одно направление очистки, сэкономив на другом.

В состав фильтра, размещающегося под раковиной, могут входить:

  • угольные картриджи для механической очистки,
  • обезжелезивающие,
  • механические фильтры от твердых взвесей,
  • умягчители для удаления солей жесткости,
  • мембраны обратного осмоса,
  • минерализаторы, оптимизирующие состав жидкости,
  • УФ-лампы для обеззараживания.

Кроме очистительных модулей, конструкция снабжается:

  • кронштейном-консолью для крепления на стене,
  • приспособлением для подключения к трубопроводу холодного водоснабжения (адаптером или тройником) с вентилем, устанавливающимся в месте врезки и регулирующим подачу воды,
  • прокладками для соединений,
  • краном, устанавливаемым на раковине.

Для удобства эксплуатации в комплект может входить накопительная емкость, обеспечивающая подачу воды, несмотря на снижение напора при прохождении через фильтры и особенно через мембрану обратного осмоса.

Проточная фильтрующая система

Проточный фильтр внешне представляет собой несколько объединенных друг с другом колб, в которых установлены специальные картриджи. Их количество варьируется от 2 до 4.

Выпускаемые фильтры предполагают несколько ступеней очистки, для чего используются соответствующие картриджи. Для грубого механического очищения достаточно картриджа из пенопропилена, который задерживает инородные частички, находящиеся в воде.

Для средней очистки применяют картридж со спеченным активированным углем, удаляющий:

  • органику;
  • хлор;
  • запахи.

Третий вариант картриджа тоже делается из полипропилена, только с лучшей проникающей способностью – 1 мкм, по сравнению с 5 мкм грубого варианта. Он способен удалять из воды хлор и растворенное железо.

Справка. Проточные фильтры наиболее распространены.

Системы обратного осмоса

Конструкция такой системы похожа на проточные сорбционные фильтры, но имеет несколько дополнительных узлов. Здесь на общей консоли смонтировано несколько фильтрующих модулей, которых может быть от одного до четырех, а в премиум-моделях высокой степени очистки даже пять. Каждый из модулей, представляющий собой емкость из пластика с фильтрами-картриджами внутри, предназначен для выполнения своей работы. Главной особенностью таких систем является наличие модуля с обратно осмотической мембраной, проходя через которую вода подвергается ультратонкой очистке.

Вот основные типы картриджей, применяющиеся в подобных системах:

  • фильтры (обычно изготовленные из полипропилена), справляющиеся с разнообразными механическими примесями в воде.
  • фильтры, внутри которых содержится угольный сорбент, способны справиться с органикой, углеводородами, солями тяжелых металлов, привкусом и запахом хлора.
  • фильтры, удаляющие из воды лишнее железо, называются обезжелезивателями, внутри находится активное вещество, вступающее в реакцию с растворенным в воде железом.

Пройдя предварительную очистку, при помощи вышеуказанных картриджей, вода поступает к модулю с обратноосмотической мембраной. Именно на этой мембране, пропускающей через себя лишь молекулы воды, и базируется принцип системы обратного осмоса. Чтобы пройти через мембрану в водопроводной системе должно быть давление порядка 3 – 3,5 бар. Поэтому нередко в комплект поставки входит электрический нагнетающий насос. В отдельных моделях для обеззараживания воды и уничтожения вредных микроорганизмов стоит ультрафиолетовая лампа.

Вода, очищенная данным способом, сродни дистиллированной. Чтобы восполнить минеральные вещества, у ряда систем обратного осмоса присутствует специальный минерализатор. Так как вода через мембрану проходит медленно, то обратноосмотические системы оснащаются накопительным резервуаром – обычно объемом до десяти литров. Это оказывается очень удобным, когда требуется сразу большое количество воды, но нет времени ждать когда она очистится.

Система обратного осмоса с установкой под мойку.

Дачная штора из пробок

На одну штору понадобится:

  • около 2000 пробок;
  • проволока или леска;
  • из инструментов — шило или дрель, чтобы делать в пробках отверстия;
  • в качестве основания нужно взять рейку или круглую палку по размеру оконного или дверного проёма, но можно обойтись и отрезом плотной проволоки. Штора лёгкая и не провиснет под собственной тяжестью.
  1. Прикинуть длину будущей шторы.
  2. Нарезать куски лески (отрезать надо с запасом в 5–7 сантиметров — для узелков сверху и снизу).
  3. Выложить на полу узор из пробок.
  4. Проделать в каждой пробке отверстия.
  5. Нанизать пробки на леску.
  6. Сверху и снизу каждого отреза завязать узелки.
  7. Проделать ту же работу со всеми оставшимися пробками. Привязать лески с пробками к карнизу (рейке или проволоке).
  8. Закрепить штору в оконном или дверном проёме.

Пробки для штор могут быть разного диаметра, но тогда расстояние между лесками должно быть больше

Как выбрать и подключить насос к самодельному песчаному фильтру?

Мощность насосного прибора выбирают с учетом емкости чаши: вода будет проходить через очистную систему не меньше 3 раз в день.

Простой пример: для бассейна емкостью 8 кубометров необходимая очистка составит 24 литра в сутки. Насос производительностью 2,5 кубометра будет работать 10 часов для выполнения трех циклов очистки.

Способы установки:

  1. Насос монтируется перед резервуаром с песком. Вода в данной схеме проходит через песчаный фильтр под давлением, создающимся насосом на подаче.
  2. Установка после фильтрующей емкости. Так, создается подсасывание воды и вакуум в резервуаре с песком. Разница показателей давления провоцирует засасывание воды из чаши в фильтрующую систему.
  3. Установка насоса после фильтра для перекачки воды, прошедшей фильтрацию. В емкость с песчаным фильтратом вода из чаши попадает самотеком.

Песчаный вариант для бассейна

Перед тем как сделать фильтр для воды своими руками, нужно определиться с объемом жидкости, которую требуется очищать. Если литраж небольшой, то подойдут устройства домашнего изготовления с песчаным наполнением.

Функции картриджа способна выполнять любая емкость подходящего размера. В нее заводят трубы подачи и выхода жидкости и укладывают песок или другой наполнитель. Для поворота трубы пригодится уголок из ПВХ.

Для эффективной очистки можно соединять вместе несколько емкостей с помощью втулки с резьбой М10. В систему подключают компрессор, мощность которого рассчитывается в зависимости от объема бассейна.

Как выбрать наполнитель для фильтра?

Подбирая емкость для фильтра, нужно все как следует рассчитать, потому что очистительные свойства в первую очередь зависят от правильно сформированной «начинки». По объему контейнер фильтра должен быть таким, чтобы беспрепятственно вмещать в себя все компоненты.

В качестве абсорбента широко применяются природные материалы, такие как: кварцевый речной или промытый карьерный песок, гравий, активированный уголь и цеолит. Как известно, любой фильтр начинается с первичного слоя грубой очистки. Зачастую эта роль отводится тканевым материалам на основе хлопка.

Вода в фильтре должна проходить несколько степеней очистки. Верхние слоя задерживают крупные включения и загрязнения, нижние исключают проникновение мелких частиц

Натуральные материалы весьма непрактичны с точки зрения гигиены. Во-первых, во влажной среде такой фильтрующий слой подвержен процессам гниения, из-за этого появляется неприятный запах. Во-вторых, структура ткани предполагает очень быстрое загрязнение фильтра нежелательными частицами, что учащает необходимость смены слоя.

Гораздо лучшие показатели наблюдаются у синтетических аналогов. Более предпочтителен в этом плане – лутрасил. Материал обладает влагостойкими качествами и более устойчив к загрязнению, нежели хлопок или бинт.

Нетканое полипропиленовое полотно — лутрасил можно использовать в качестве нижнего слоя, предназначенного для финишной очистки воды

Совсем бюджетным вариантом тканевого фильтра можно считать синтетический слой, который используется в приготовлении кофе.

Кварцевый песок отлично справляется с задержкой мелких частиц, а также фильтрацией тяжелых химических соединений. В то время как гравий наоборот, лучше отсеет крупные вкрапления нежелательных материалов. Несоизмеримым очистительным эффектом обладает минерал под названием цеолит.

Цеолит широко применяется в сфере очистки воды. Извлекает из нее тяжелые металлы, органические соединения, фенол, нитраты, азот аммония и др.

Активное действие вещества на ура справится с загрязнением воды металлической и соляной взвесью, а также нейтрализует пестициды и прочие продукты переработки аграрной промышленности.

Выводы и полезное видео по теме

Спустя какое-то время, придется заменить самодельную систему на более профессиональную. Связано это не только с износом старых деталей, но по причине их невысокой абсорбирующей и очистительной эффективности по отношению к микроорганизмам, содержащимся в воде.

Для обеспечения стерильности водоема, современные фильтры оснащены минерализирующей системой. Прежде чем покупать оборудование, стоит проверить воду в лабораторных условиях на предмет содержания минералов и затем, опираясь на результаты экспертизы, подобрать фильтр с соответствующим минеральным составом.

В оборудовании, сделанном кустарным способом, такой функции нет, поэтому после этапа очистки фильтрат рекомендуется обязательно прокипятить. Сопоставляйте также мощность фильтра с напором воды. Неправильный расчет интенсивности водонапора по отношению к самодельной системе фильтрации, может повлиять на работоспособность оборудования.

Видео #1. Процесс изготовления простейшего фильтра из пластиковой бутылки:

Видео #2. Желающим сделать миниатюрную версию фильтра для воды поможет это видео:

Видео #3. Сооружение фильтра для личного водоема:

Смекалке людей действительно нет предела, и это наглядно подтверждается вариациями представленных фильтров. Широкий выбор материалов, наполнителей и обилие форм подойдут для любого случая, когда требуется быстро очистить воду.

Хотите поделиться собственным вариантом эффективного самодельного фильтра или задать вопрос? Пишите, пожалуйста, комментарии в блоке, расположенном ниже текста статьи. Делитесь полезной информацией, задавайте вопросы, размещайте фото по теме статьи.
