Высота уличного фонаря: требования к установке
- Требования к установке
- Практические советы
Стандартные показатели высоты уличных фонарей (столбов) могут составлять от четырёх до 12 метров. При необходимости используются более высокие мачты, оснащаемые прожекторами.
Столбы освещения могут быть металлическими, деревянными и даже стекловолоконными. Особенно часто используются металлические или железобетонные конструкции.
Требования к установке
В соответствии с требованиям ГОСТа на наружное уличное и дорожное городское освещение и согласно правилам устройства электроустановок, высота фонаря при организации наружного освещения, должна составлять не менее 6,5 м.
Как правило, монтаж большинства уличных светильников осуществляется с использованием кронштейнов, которые позволяют обращать осветительный прибор на проезжую часть улицы. Также достаточно часто используется тросовая подвеска светильниками. Высота уличного фонаря при установке над контактными сетями городского транспорта должна составлять 9 м и более от уровня дорожного полотна.
При установке фонарных столбов необходимо придерживаться максимально допустимого расстояния между опорами с учетом количества устанавливаемых светильников, а также их мощности и высоты монтажа. Стандартное расстояние при освещении городских дорог должно составлять порядка 35 метров.
Достойной заменой для бетонных опор служат более легкие и максимально практичные металлические столбы фонарные, обладающие различной высотой. При производстве используется качественная листовая сталь толщиной в четыре мм.
Стандартная высота таких опор может варьироваться от трёх до 12 метров, а наличие люка в нижней части столба значительно облегчает проведение ремонтных работ.
Практические советы
Если необходимо грамотно обозначить места для пешеходов, а также выполнить освещение садовых дорожек на приусадебном участке, то следует отдать предпочтение уличным фонарям на столбах средней высоты: от одного метра до полутора метров. Более высокие конструкции позволяют органично осветить тротуарные дорожки в городской черте, парковые зоны и территории аллеи. Такие уличные светильники размещаются вдоль освещаемого участка, как правило, с обеих сторон.
Реализация уличного освещения намного сложнее бытового. Это связано с существованием множества правил и требований. В первую очередь, освещение должно быть как можно более функциональным, а приборы, в нем задействованные, иметь длительный срок службы. При несоблюдении всех норм уличное освещение не будет эффективным. Для его успешной реализации самым важным моментом считается расчет интервала между будущими столбами для светильников. Расстановка осветительных опор в центре города намного проще, нежели на его окраинах или в частном секторе, не говоря уже о деревнях.
Какое должно быть расстояние между фонарными столбами?
Деревянные конструкции первыми использовались при установке уличного освещения. Обычно для этих целей выбирали сосновые породы деревьев. Они характеризуются малым весом, вследствие чего удобны в транспортировке и установке. Монтаж осуществляется без использования специальной техники.
Несмотря на подверженность к воздействию ветров и низких температур, деревянные столбы устойчивы к высокой влажности почвы. Дерево характеризуется высокими изоляционными свойствами, благодаря которым пешеходы защищены от поражения электрическим током
Кроме этого, лишнее электричества уходит в грунт, что важно для экономии средств
Конструкции из бетона широко распространены на территории РФ. Для их производства важным фактором является качество бетона и способ изготовления. Такие изделия отличаются низкой стоимостью, а также длительным сроком эксплуатации (до 50 лет), им не нужен особый уход.
Зачастую такие конструкции производят из цинка, стали или алюминия. Металлические изделия появились не так давно, но уже приобрели популярность. Они обладают рядом преимуществ: выглядят ярко и привлекательно, удобны в доставке и монтаже из-за малых объемов и легкости.
К недостаткам можно отнести высокую стоимость, по сравнению с оборудованием из других материалов, а также необходимость регулярного окрашивания изделий, чтобы избежать появления ржавчины.
Для ночного освещения улиц многие годы используют столбы. Постоянный свет необходим на различных участках дорог в любых районах. Некоторые из них:
- тротуары и пешеходные дорожки;
- проезжие части;
- места расположения различных учреждений;
- заправки;
- автостоянки и прочие.
Во время монтажа осветительных опор следует учитывать не только расстояние между соседними опорами, но и дистанцию до объектов архитектурного и дорожного назначения по всей улице
Поэтому следует обращать внимание на прописанные требования перед тем, как планировать размещение фонарных столбов. К этим нормативам относятся следующие факторы:
- Во время установки освещения вдоль магистральных дорог дистанция от столба до бордюра должно быть не менее одного метра. Для всех остальных трасс этот параметр составляет 50 см. Разрешается устанавливать опоры на разделяющей полосе при ее ширине не меньше 5 метров.
- При отсутствии бордюра допустимо не менее 1,75 м от столба до дороги.
- По автомобильным трассам, на которых не ездят крупногабаритные машины, допустима дистанция в 30 см.
- При подводке электрокабеля к фонарям посредством воздушных ЛЭП требуется промежуток от столбов до балконов не менее одного метра.
Расстояние между соседними объектами в строительстве именуется пролетами. Значения этих параметров регламентируется государственными стандартами и специальной строительной документацией (ГОСТ, СНиП). При расчете пролетов учитываются следующие факторы:
- высота расположения светильника на опоре;
- модификация осветительной опоры;
- тип и мощность световых источников;
- характер иллюминации;
- особенности городской или сельской местности;
- рельеф грунта.
Подробнее об опорах освещения
Столбы освещения – это опоры из определенных материалов, предполагающих длительную эксплуатацию и оптимальное выполнение функций, для которых они создаются. Расстояние между фонарными столбами оставляется с таким расчетом, чтобы световое пятно от одного устройства доходило до края, отбрасываемого вторым.
На фото изображен вариант для парковой зоны.
Пешеходная зона

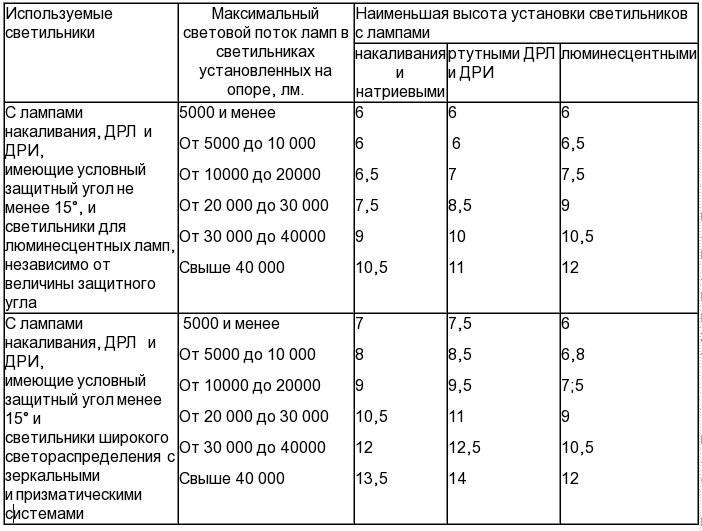

Расчет высоты обычного фонарного столба делается с учетом пространства, на которое должен распространяться свет закрепленного фонаря. Если основная цель установки – получение уличного освещения, когда необходимо осветить и пешеходную зону, и дорогу, фонарные столбы для городских улиц делают высокими.
Несмотря на относительно высокую стоимость таких конструкций, у них достаточно длительный срок эксплуатации, надежность, достигаемая разработанными правилами установки, и специально разработанные лампы, позволяющие рассеивать свет на нужном пространственном периметре.
Светодиодные городские фонарные столбы, постепенно вытесняющие устаревшие модели, применяются для уличного освещения. В зависимости от типа светодиодного устройства могут применяться не только высокие бетонные опоры, но и другие виды из разного материала и вариабельной высоты.
Ближе к вечеру
Основная цель фонарной опоры – укрепление специального приспособления, позволяющего осветить и обеспечить безопасность:
- улицы или трассы для участников дорожного процесса (используются высокие бетонные опоры с консольным типом светильников);
- передвижения и наличие уличного освещения для пешеходов, передвигающихся по тротуару или через проезжую часть (бетонные опоры, установленные вдоль проезжей части или во дворах);
- территории парка, промышленного предприятия, смотровой площадки – любой значительной территории, требующей света из соображений безопасности (могут использоваться как бетонные, так и стальные стойки со светильником);
- освещение придомового пространства в целях предупреждения проникновения злоумышленников (практикуется установка металлических опорных сооружений со светильниками прожекторного типа);
- освещенность и создание декоративной составляющей паркового или ландшафтного дизайна (кованые фонарные столбы, максимально декоративные, но с установкой лампы для выполнения осветительной функции);
- стадионов, вокзалов или стройплощадок с целью получения максимального источника света (преимущественно бетонные опорные мачты, установка которых требует значительных затрат и специальной техники).
Днем
ГОСТ предусматривает специальные требования к каждой из сооружаемых опор, установленных на городских улицах или в местах массового скопления народа. Соблюдение стандартов, предусмотренных специальными нормативами, позволяет добиться максимальной безопасности и избежать травмирования или несчастных случаев. Производство изделий из бетона налажено в массовом порядке и тоже производится с соблюдением стандартных требований.
Критерии выбора консольных светильников
Прежде чем купить консольный источник света, рекомендуем обратить внимание на несколько важных параметров: мощность, световой поток, класс защиты, температура цвета, долговечность и т.д. В случае со светодиодными приборами нужно обратить внимание на производителя излучателей. Лучше всего выбирать конструкции с элементами японской компании Nichia или американской Cree
Это бренды, проверенные временем
Лучше всего выбирать конструкции с элементами японской компании Nichia или американской Cree. Это бренды, проверенные временем.
Мощность
Когда определитесь, светильник какого типа собираетесь эксплуатировать для уличного освещения, предстоит выбрать мощность изделия. Ее величина напрямую связана со световым потоком, измеряемым в люменах (сокращенно лм), и обязательно указывается на упаковке и в паспорте каждого осветительного устройства
Не забывайте о другой, не менее важной характеристике – норме освещенности поверхности, измеряемой в люксах (сокращенно лк). Она четко указана в действующих СНиП. Поэтому при выборе мощности изделия нужно ориентироваться на все перечисленные параметры
Например, пока не изучена вся картина в целом, нельзя с полной уверенностью сказать, что будет достаточно светильника мощностью 100 Вт
Поэтому при выборе мощности изделия нужно ориентироваться на все перечисленные параметры. Например, пока не изучена вся картина в целом, нельзя с полной уверенностью сказать, что будет достаточно светильника мощностью 100 Вт.
Освещенность той или иной поверхности зависит от количества светового потока и расстояния до светильника. С увеличением высоты установки будет падать освещенность. Для расчета нужной мощности пользуются сложной формулой. Найти ее можно в различных справочниках. Другой вариант – обратиться к профессиональному специалисту.
Степень защиты
Уличные светильники имеют ударопрочный корпус, устойчивый к пагубному действию окружающей среды. Тем не менее, по уровню защиты осветительные изделия делятся на несколько разновидностей, и выбор в пользу той или иной должен совершаться на основе условий будущей эксплуатации.
Каждому светильнику присваивают определенный класс, соответствующий общепринятому стандарту защиты электрического оборудования от внешних факторов (IEC-952). В целом данная маркировка выглядит так: IP XY, где X указывает на защиту от твердых частиц, а Y – от влаги. При этом X может принимать значение от «0» до «6», а Y – от «0» до «8».
Возможные значения индекса защиты от пыли:
- «0» – защита отсутствует;
- «1» – частицы величиной более 50 мм;
- «2» – более 12,5 мм;
- «3» – 2,5 мм и выше;
- «4» – 1 мм и более;
- «5» – частичная защита от пыли;
- «6» – полная защита от пыли.
Возможные значения индекса защиты от влаги:
- «0» – защита отсутствует;
- «1» – вертикальные капли;
- «2» – капли, падающие под углом 15 град. от вертикали;
- «3» – брызги под углом 60 град. от вертикали;
- «4» – брызги с любого направления;
- «5» – струи воды с любого направления;
- «6» – сильный поток воды;
- «7» – погружение в воду на глубину до 1 м;
- «8» – постоянная эксплуатация под водой с полным погружением.
Уличные осветительные приборы будут функционировать в экстремальных погодных условиях, поэтому класс защиты от пыли и влаги должен быть не ниже IP65. Такой вариант исключает попадание твердых частиц и капель дождя под корпус изделия, что могло бы привести к возникновению различных неисправностей.
Световой поток
Свет, излучаемый уличными приборами, может быть разный, но наиболее популярным является белый. Получить такой результат сложнее всего.
Многочисленные производители светодиодной продукции изготавливают ее по одной из трех технологий:
- RGB – подложка состоит из диодов красного, зеленого и синего цвета (первые буквы аббревиатуры означают Red-Green-Blue). Управляя прибором с помощью контроллера, вы измените количество пропускаемого тока, что в сумме даст необходимую цветность. Для смешивания трех потоков применяют специальную оптическую систему. Главным преимуществом такого подхода является возможность выбора мощности светового потока, недостатком – цвета со временем начинают «плыть». Отличный вариант для динамического освещения.
- Технология смешения трех люминофоров тех же цветов, что и в RGB. Данные элементы приходят в возбуждение под воздействием ультрафиолета, поступающего от LED-диода. Более дешевая продукция, недолговечная.
- Еще более простая технология подразумевает применение голубого светодиода, на поверхность которого наносится желтый люминофор.
Цветовая температура
В зависимости от значения цветовой температуры, можно получить определенные оттенки – от «теплых» желтых до «холодных» белых с синевой.
Критерии выбора
Мощность
Один из важнейших параметров прожектора — мощность светового потока. Покупателю нужно заранее определиться с освещаемой площадью. В качестве стандарта существует величина освещенности, измеряемая в люксах (лк). Измерение осуществляется с помощью специального прибора под названием люксметр. Нормы устанавливаются регламентирующим документом «Естественное и искусственное освещение» – СНиП 23-05-2010. Выбор уличного прожектора осуществляют исходя из информации, предоставленной в таблице ниже.
Комфортным уровнем освещенности считаются 10 лк. Свет от Луны дает только 0,27 лк, а Солнце обеспечивает освещенность на уровне 100 тыс. лк. Для выполнения разных задач требуется неодинаковое количество света. К примеру, для работы ювелира понадобится освещенность на уровне 300 лк.
При определении показателя освещенности нужно иметь в виду, что с течением времени яркость свечения диодов уменьшается, что непосредственно сказывается на качестве светового потока. В связи с этим рекомендуется заранее позаботиться о запасе прочности светильника. Считается, что необходим полутора- или даже двукратный запас мощности.
Чем мощнее прожектор, тем более обширную территорию он способен осветить и тем меньше единиц осветительного оборудования понадобится. Для выбора прожектора проводят расчеты.
- мощность (100 Вт);
- яркость диодов на каждый ватт мощности — 100 лм.
Таким образом, прожектор выдает 10 тыс. лм (100 Вт × 100 лм). Далее используем вышеприведенную форму и рассчитываем комфортную яркость, которую способен дать прожектор. Для этого 10 тыс. лм делим на 10 лк и получаем 1000 кв. м. При этом необходимо решить, на каком расстоянии от земли подвесить светильник мощностью 100 Вт, чтобы уровень освещенности территории составил 10 лк. Чтобы решить задачу, понадобится следующая формула: R=5,65√W/L, где W — мощность (100 Вт), L — освещенность (10 лк). Проведя расчеты получаем высоту установки прожектора — 25,2 м. Если нужно разместить прожектор ниже, то и мощность требуется не столь высокая.
Расстояние между фонарными столбами, опорами освещения
При установке фонарных столбов, осветительных опор в городе, вдоль дороги, расстояние между опоры наружного освещения города определяется исходя из количества осветительных фонарей установленных на опоре, их мощности и высоты установки светильника над дорогой. Расстояние между осветительными столбами железобетонными при установке фонарных столбов вдоль дорог определяется по этой же таблице. Расчет расстояния между опорами освещения выполнен на основании норм освещенности дорог. Данный расчет позволяет ответить на вопросы: “Сколько метров между фонарными столбами освещения?”, “Какое расстояние между фонарными столбами?”, “Какой пролет между столбами освещения?”. Отношение шага светильников к высоте их подвеса на улицах и дорогах всех категорий должно быть не более 5:1 при одностороннем, осевом и прямоугольном размещении светильников и не более 7:1 при шахматной схеме размещения. В таблице даны максимальные расстояния между опорами освещения с учетом требуемой освещенности дорожного полотна.
| Количество и тип светильника,на одной опоре | Высотаустановкисветильника, метр | Расстояниемежду опорами освещения, м | Тип осветительной лампымощность, Вт | Установленнаямощность освещения на 1 км,кВт |
|---|---|---|---|---|
| 4 Х ЖКУ 50-400-001 | 20 (ВМО20, ОГКС 20) | 65 | ДНаТ 400 | 30 |
| 1 Х ЖКУ 30-250-001 | 12 | 36 | ДНаТ 250 | 16,5 |
| 1 Х ЖКУ 40-250-001 | 12 | 36 | ДНаТ 250 | 16,5 |
| 1 Х ЖКУ 50-250-001 | 12 | 36 | ДНаТ 250 | 16,5 |
| 2 Х ЖКУ 40-250-001 | 12 | 31 | ДНаТ 250 | 19,5 |
| 2 Х ЖКУ 50-150-001 | 11,3 | 35 | ДНаТ 150 | 10 |
| 1 Х ЖКУ 30-250-001 | 12 | 39 | ДНаТ 250 | 15,5 |
| 1 Х ЖКУ 40-250-001 | 12 | 33 | ДНаТ 250 | 18 |
| 1 Х ЖКУ 50-250-001 | 12 | 45 | ДНаТ 250 | 13,5 |
| 1 Х ЖКУ 40-250-001 | 12 | 36 | ДНаТ 250 | 8 |
| 1 Х ЖКУ 30-150-001 | 12 | 39 | ДНаТ 150 | 9 |
| 1 Х ЖКУ 40-250-001 | 12 | 39 | ДНаТ 250 | 15,5 |
Сколько метров между опорой и дорогой при выполнении электромонтажа столбов освещения
Электромонтаж светильников наружного освещения осуществляется на опорах уличного освещения, мачтах осветительных, столбах линий электропередач и других сооружениях. Чтобы осветить ту или иную часть территории улицы, требуется смонтировать систему наружного освещения согласно нормам установки электроопор.
Электромонтаж опоры наружного освещения требуется выполнять в соответствии с нормами ПУЭ “Правила устройства электроустановок”.
Минимальное расстояние от края проезжей части дороги до опор освещения:
Установка опор уличного освещения вдоль дорог, улиц, площадей должна быть выполнена на расстоянии не менее 1 метра от бордюра дороги на магистральных улицах с интенсивным автомобильным движением, и осветительные опоры располагают на расстоянии не менее 0,6 метра от бордюра на других дорогах. Это расстояние допускается уменьшить до 0,3 метра при отсутствии маршрутов движения городского транспорта и грузовых автомобилей, что допускают нормы. При отсутствии бордюра расстояние от дороги до опоры освещения должно быть не менее 1,75 метра. На территориях предприятий расстояние от осветительной опоры до проезжей части принимается не менее 1 метра. Опоры освещения улиц и дорог допускается устанавливать на центральной разделительной полосе при ее ширине 5 м и более, а также на разделительной полосе шириной 4 м при наличии стационарного ограждения и размещения опор в створе этого ограждения. Осветительная опора не должна находиться между пожарным гидрантом и проезжей частью улицы или дороги (запрещают нормы ПУЭ). Осветительные столбы на пересечениях и примыканиях улиц и дорог должны устанавливаться не ближе 1,5 м до начала закругления, не нарушая единого строя линии установки опор.
На закруглениях улиц и дорог с радиусом в плане по оси проезжей части от 60 до 250 м металлические столбы освещения при их одностороннем расположении должны, как правило, размещаться по внешней стороне дороги, при невозможности размещения опор освещения по внешней стороне закругления допускается расположение фонарей по внутренней стороне с дополнительным уменьшением шага опор освещения. В осветительных установках транспортных развязок и городских площадей допускается использовать высокие опоры (20 м и выше) при соответствующем технико-экономическом обосновании и обеспечении удобства обслуживания светильников.
Если подвод кабеля электроснабжение наружного освещения осуществлено воздушной линией электропередач, то расстояние от опоры освещения до балконов, террас и окон жилых домов должно быть не менее 1 метра.
Виды осветительных сетей
Осветительные сети выполняют либо воздушными с использованием проводов СИП, либо кабельными линиями, проложенными в траншеях. В черте городской застройки провода СИП используют с изолированным нулевым проводом по ГОСТ Р 52373-2005. Обозначения проводов СИП за последние 10 лет претерпели большие изменения, о которых можно прочитать в статье Самонесущие изолированные провода (СИП). Следует учесть, что нельзя подвешивать провода осветительной сети над детскими и спортивными площадками.
Во многих городах в настоящее время преимущество отдается кабельным линиям, проложенным в земле. Используют бронированные кабели, которые укладывают в траншеи на глубине 0,7 метра. Желательно кабели для обеспечения возможности их замены в процессе эксплуатации прокладывать в ПНД трубах. При пересечении кабельной линией асфальтированных пешеходных дорожек, проезжей части улиц и дорог, а так же подземных коммуникаций, кабели в месте пересечения прокладывают в жестких, например, асбестоцементных трубах. С каждой стороны от края пересекаемой подземной коммуникации необходимо оставлять как минимум 1 метр трубы. Иначе при разрытии траншеи для ремонта пересекаемой коммуникации труба, защищающая кабель осветительной сети, повиснет на нем и не обеспечит сохранность кабеля. При пересечении проезжей части дорог необходимо проложить резервную жесткую трубу. Наиболее проблематичны сближения и пересечения с теплоцентралями, ширина которых составляет величину в несколько метров. Следует использовать любую возможность, что бы избежать такого пересечения, вплоть до изменения трассы кабельной линии освещения, либо использования на этом участке воздушной линии.
Информацию о габаритах траншей в зависимости от количества проложенных в них кабелей, особенностях прокладки кабелей в земле и объемах земляных работ можно найти в Типовом альбоме Прокладка кабелей напряжением до 35 кВ в траншеях (Шифр А5-92), выполненном институтом ТЯЖПРОМЭЛЕКТРОПРОЕКТ.
Проект осветительной сети наружного освещения выполняют на топографических планах, на которых отображены наземные сооружения и подземные коммуникации. Для выполнения проекта необходимо знать все условные обозначения, которые использованы на плане освещаемого участка местности. В настоящее время планы выполняют в соответствие с пособием Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500.
В Москве приняты свои условные обозначения подземных коммуникаций, которые можно изучить по справочнику Условные знаки для топографических планов масштаба 1:500 (правила начертания).
В данных справочниках содержатся все необходимые пояснения относительно подземных коммуникаций: как определить тип подземных инженерных сетей и глубину их прокладки. Некоторые подземные коммуникации выполняют в масштабе плана, некоторые отображают тонкой линией с указанием диаметра коммуникации. Знание условных знаков позволяет проложить кабельные линии в соответствие с нормами.
При расстановке опор на топографических планах и прокладке кабельных линий в земле необходимо выполнять нормы по допустимым расстояниям между кабелями, опорами, существующими подземными коммуникациями, фундаментами зданий, дорогами, кустами и деревьями. Эти нормы содержатся в Таблицах 3, 15 и 16 Свода правил СП 42.13330.2011 и в п.п. 6.3.8…6.3.14 ПУЭ, издание 7. Проект сети освещения следует выполнять в соответствие с требованиями ГОСТ 21.607-2014.
Кроме того нельзя допускать выполнение работ в охранных зонах высоковольтных кабельных линий без согласования с их владельцами. Охранные зоны определяют по ГОСТ 12.1.051-90.

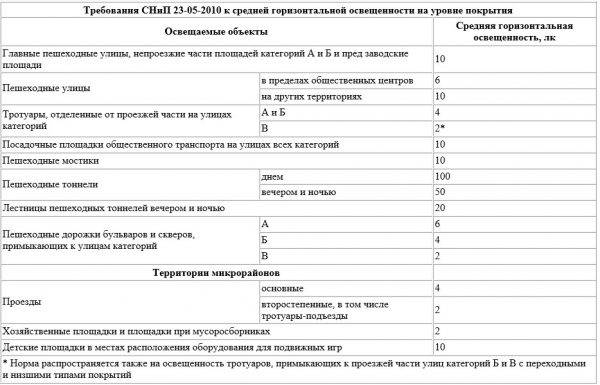

Нормы освещения улиц
Регламентирует эти положения СНиП СН 541-82 (с 1995 г.), благодаря чему повышается экономичность и безопасность осветительной системы уличного освещения, а также надежность приборов и удобство их эксплуатации. После того как были внедрены светодиодные лампы, документ СНиП СН 541-82 откорректировали с учетом особенностей этого рода осветительных приборов (2011 г.).
Основные положения:
- В обязательном порядке должно быть организовано уличное освещение всех архитектурных объектов и памятников. При этом допускается использовать направленный или рассеянный свет.
- Качество освещения обуславливается светоотражательными свойствами покрытия дороги.
- В качестве опорной конструкции лампы могут выступать столбы или тросы.
- Некоторые виды светодиодных осветительных приборов, в частности, «сетка» и «линейка» имеют боле длительный срок службы и уровень интенсивности излучения, соответственно, они должны устанавливаться с учетом этих особенностей.
- Если нет возможности использовать столбы или другие опоры для монтажа светильников уличного освещения, допускается их расположение на фасаде здания, но лишь при выполнении следующих условий:
- Экономичность такой осветительной системы;
- Возможность производить обслуживание светильника и лампы;
- Организация эффективного управления;
- Обеспечение надежности функционирования приборов уличного освещения, для чего следует предусмотреть средства их защиты от прямого попадания воды и снега с крыши.
Нормы и требования освещенности лампами
Кроме того, каждый из обслуживаемых участков должен освещаться посредством лампы определенной мощности.
