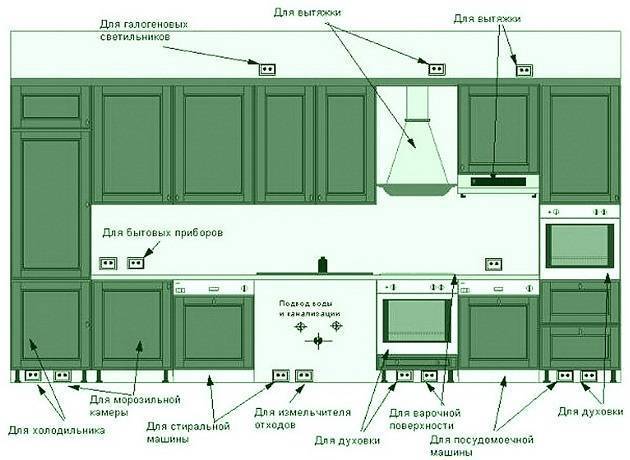

Схема расположения розеток на кухне — 5 ошибок. Расстояния и высота размещения.

6 вариантов расстановки мебели и бытовой техники

Существует шесть основных видов расстановки мебели и оборудования: однорядная, двухрядная, Г-образная, П-образная, островная и полуостровная. Данные типы планировок получили свое название в соответствии с конфигурацией линии, соединяющей между собой три зоны рабочего треугольника.

Однорядная

Наиболее универсальный вид планировки, который идеально подходит для небольших и узких кухонь. Все оборудование располагается линейно вдоль одной стены, однако данный вариант можно считать функциональным при длине помещения от 2 до 3,6 м. В противном случае расстояние между зонами становится либо слишком маленьким, либо слишком большим. При такой планировке холодильник и плиту обычно устанавливают в противоположных концах ряда, а мойку — посредине, предусматривая между мойкой и плитой разделочный столик. Для увеличения полезной площади целесообразно использовать высокие шкафы.

Функции бра

Выбирать светильник необходимо в зависимости от следующих функций:

1. Местное освещение. Чтобы обеспечить локальное освещение, бра используют как дополнение к основному источнику. Обычно светильники крепят для чтения книг, освещения предметов интерьера. Можно выбрать и два одинаковых прибора, которые размещаются над кроватью на одинаковом расстоянии.
2. Создание определенной атмосферы. Светильники способны придать торжественный вид, создать интимную обстановку. В данном случае бра надо выбирать под стиль люстры. Обычно покупают светильники из одной коллекции.
3. Основной источник освещения. В маленьких комнатах люстра может выглядеть громоздко, поэтому желательно выбрать настенный бра. Он будет основным и единственным источником света.
4. Элемент декора. Иногда главной функцией бра считается украшение помещения. Тогда его надо подбирать под стиль комнаты или использовать в качестве яркого аксессуара.
5. Зонирование. Применение таких светильников позволяет разделить пространство на зоны для отдыха, работы или чтения книг.

При выборе бра надо учитывать и число ламп. Если настенный светильник будет единственным источником освещения, то лучше выбирать многорожковую люстру. Светильники с одним плафоном используются для небольших комнат или применяются с другими приборами – бра, лампами, торшерами, спотами.

Высота расположения

Высота розеток от пола на итоговом плане будет зависеть по большей части от высоты выбранной кухонной мебели и удобства использования бытовых приборов.

Так, например, высота розеток над столешницей в среднем не превышает 10-15 сантиметров, что в итоговом варианте дает чуть больше метра от пола (105 при высоте столешницы в 90 см).

Этого расстояния достаточно, чтобы можно было безопасно готовить и заниматься уборкой, не опасаясь попадания брызг.

Для крупной встраиваемой техники розетка обычно ставится на высоте 10 сантиметров от поверхности пола – это определяется в основном требованиями к современной мебели, размеры цоколя которой – 12 см (именно в него и проводится монтаж).

Дополнительные розетки ставятся на стандартном европейском уровне – 25 см от пола, что удобно для работы с пылесосом и иной техникой.

Отдельно стоит отметить, что для некрупной, но постоянно эксплуатирующейся техники, можно использовать одну из новых разработок.

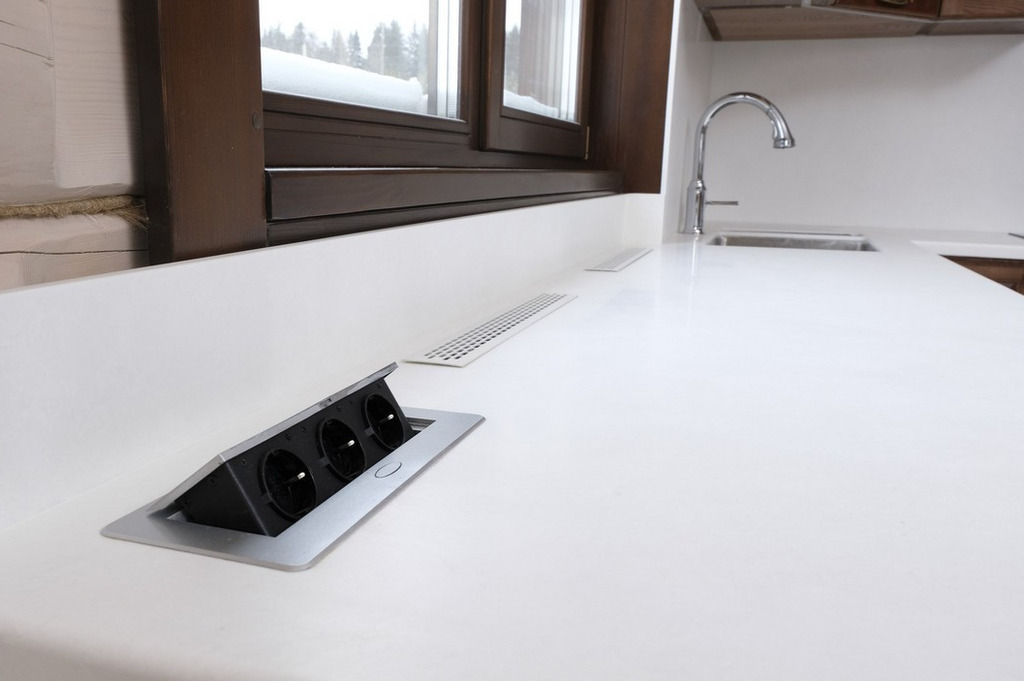

Выдвижная розетка для кухонной столешницы – настоящий прорыв в идее комфортабельной готовки.

Принцип заключается в том, что подобные розетки полностью встраиваются в столешницу и в неактивном состоянии имеют прекрасную защиту от влажности и механических повреждений.

Выдвигается подобная розетка при усиленном нажатии на крышечку.

Интересно то, что даже с подключенными приборами ее можно убрать в столешницу.

Сколько необходимо розеток на кухне.

Вопрос казалось бы совершенно понятен и прост. Вам известно что и какое электрическое оборудование будет на вашей кухне, которое требует свою розетку, от сюда и количество плюс минус розетки для рабочей зоны и вспомогательных розеток.

Вопрос в другом сколько должно быть групп (отдельных линий) розеток, какое оборудование требует свою линию и свой автомат.

Вы не заказали проект и вам нужен совет? – мы постараемся вам помочь.  Количество групп розеток кухни будет зависеть напрямую от оборудования. Из опыта, из многочисленных проектов и главное из правил электроустановок следует отметить, что в собственной линии нуждается :

1. стиральная машина,
2. посудомоечная машина,
3. холодильник,
4. духовой шкаф мощностью более 4 kW,
5. электроплита
6. и линия для розеток рабочей зоны кухни (к этой группе подключается электрический чайник, микроволновая печь, возможно телевизор и какая то электрическая кухонная утварь миксер и т.д.) В данном случае мы рассмотрели те вещи которые присутствуют на кухне практически в каждом доме или квартире. Чем больше такой техники тем больше будет групп розеток на кухне.

Например, если стиральная машина и посудомоечная машина находятся в кухне, то их можно посадить на одну группу защищённую УЗО и поставить автомат или дифференциальным автоматом мощностью 16 Ам, если суммарная мощность оборудования не превышает 4 kW. Не рекомендуется запускать в работу оба оборудования одновременно или разнести их отдельно.

Холодильник на отдельную линию! Потому что правильно подключив холодильник к электросети в дальнейшем избежим неисправностей. Именно многие производители рекомендуют подключать его на отдельную линию. Розетка должна соответствовать вилке и иметь исправно работающий земляной контакт! Не рекомендуется подключать через удлинитель.

Многие говорят, что за бред и для чего это нужно, чтобы дать исчерпывающий ответ на этот вопрос нужно как следует изучить правила электроустановок.

Коротко же ответ прозвучит так: это необходимо для электробезопасности сети вашего дома, для правильной работы и безопасности оборудования, для равномерного распределения напряжения и нагрузок в сети, чтобы всё работало как часы.

Все эти моменты прописаны в ПЭУ чёрным по белому, а так же в инструкциях к некоторому оборудованию из чего создаётся электропроект.

Каждая своя группа розеток должна иметь свой дифференциальный автомат, автомат, или автомат защищённый УЗО в зависимости от типа оборудования, которому принадлежит та или иная группа розетки.

Конечно чтобы стоимость электромонтажных работ не была высока можно эти работы минимизировать, сэкономить на проводах, на дорогостоящих УЗО и дифференциальных автоматах. Сделать минимальное количество групп, скажем две или три, и при этом всё будет работать и возможно очень долгое время, но в таком случае требовать от исполнителей гарантий и нести ответственность за какие либо последствия просто неразумно.

Оптимальное количество

Сколько розеток должно быть на кухне? Ответить на вопрос помогут простые расчеты. Необходимо подсчитать количество используемых бытовых электроприборов и прибавить к полученному числу еще 25%.

В списке следует учесть устройства для подключения:

• вытяжки;
• плиты (в том случае, когда она оснащена электроподжигом, электрической духовкой или индукционной поверхностью);
• холодильника, телевизора, другой крупной техники;
• встраиваемой техники, микроволновки, чайника, блендера и прочих.

К этому списку нужно добавить несколько устройств в качестве запаса. Делать это нужно еще на этапе разводки, потому что потом добавить новые точки будет проблематично.

Рассматриваем варианты розеток на кухне

Прежде чем думать о расположении
розеток на кухне, схеме и высоте, необходимо определиться с типом изделия.
Рассмотрим три варианта:

1.
Накладная розетка

Накладные розетки наиболее привычны и
просты в установке. Однако они очень бросаются в глаза, поэтому в современных
кухонных интерьерах встречаются все реже. Ещё один минус в том, что эти
элементы могут мешать перестановке мебели.

Перейдем к обсуждению преимуществ
накладных розеток:

• Их легко монтировать, не нарушая
целостность плитки и кухонных фартуков.

• Монтаж компонентов не всегда
требует штробления стен.

• Копии с перезаписью легко и быстро
восстанавливаются.

После снятия накладного изделия на
стене останется небольшое отверстие под саморез, которое легко замаскировать.
Поэтому, если вы планируете в ближайшее время пройти капитальный ремонт,
возможно, вы захотите выбрать этот тип розетки.

2.

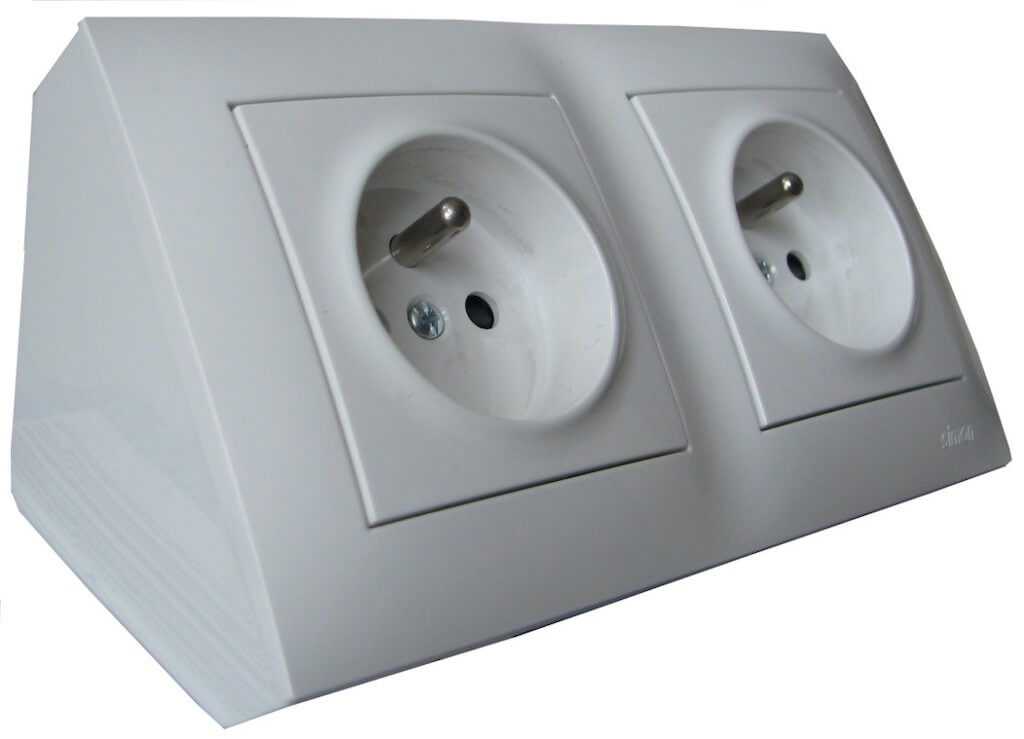

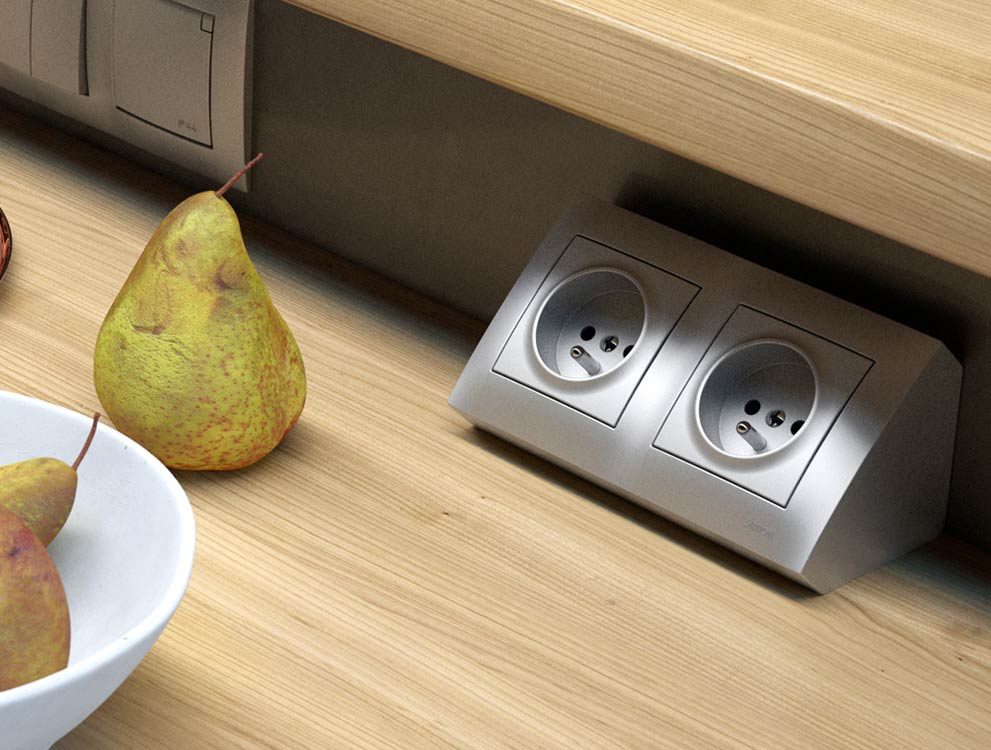

Угловая розетка

Угловая розетка предназначена для
размещения между соседними поверхностями. Например, столешницы и стены, полы и
шкафы, стены. Изделие имеет эффектный внешний вид и отлично впишется в любой
интерьер.

Чаще всего такие модели изготавливаются
из качественного пластика, поэтому их корпуса хорошо выдерживают нагрузки. В
зависимости от конструкции угловые розетки бывают многомодульными, двойными или
одинарными. Они так же просты в установке, как и традиционные накладные
розетки.

3.
Скрытая розетки

Ещё один популярный тип розетки –
скрытая. Они также известны как встроенные, поворотные или телескопические. Они
имеют удобный, почти невидимый дизайн.

Чаще всего такие изделия встраиваются
в столешницы или мебельные фасады. Выдвижной экземпляр крепится на стенке
кухонного шкафа. В этом случае розетки представляют собой несколько отсеков в
одном корпусе.

Преимущества скрытых розеток:

• Эти розетки не занимают полезную
площадь. Их можно встраивать в любую поверхность: стены, столешницы, мебельные
панели и даже полы. Получите чистый дизайн без выступающих компонентов и
проводов.

• На основном корпусе устройства
имеются различные разъемы для подключения гаджетов. Например, плеер, телефон,
планшет. Вы можете заряжать свое устройство, не занимая отдельный отсек в
розетке.

• Скрытые розетки более безопасны,
чем потолочные. Предназначен для предотвращения попадания жидкостей и
предотвращения извивающихся детей.

Однако есть у этих продуктов и
недостатки. Во-первых, блоки со временем расшатываются, поэтому необходимо
периодически укреплять конструкцию. Второе неудобство – сложность подключения
устройств с боковыми штекерами. В этих случаях провода будут упираться в
столешницу или верхнюю крышку блока розеток.

Кстати, для фабрика “Кедр” для подобных целей производит прекрасные столешницы 38 мм. Они сделаны из очень прочного и влагостойкого материала. В такой столешнице легко сделать отверстие и установить розетки!

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

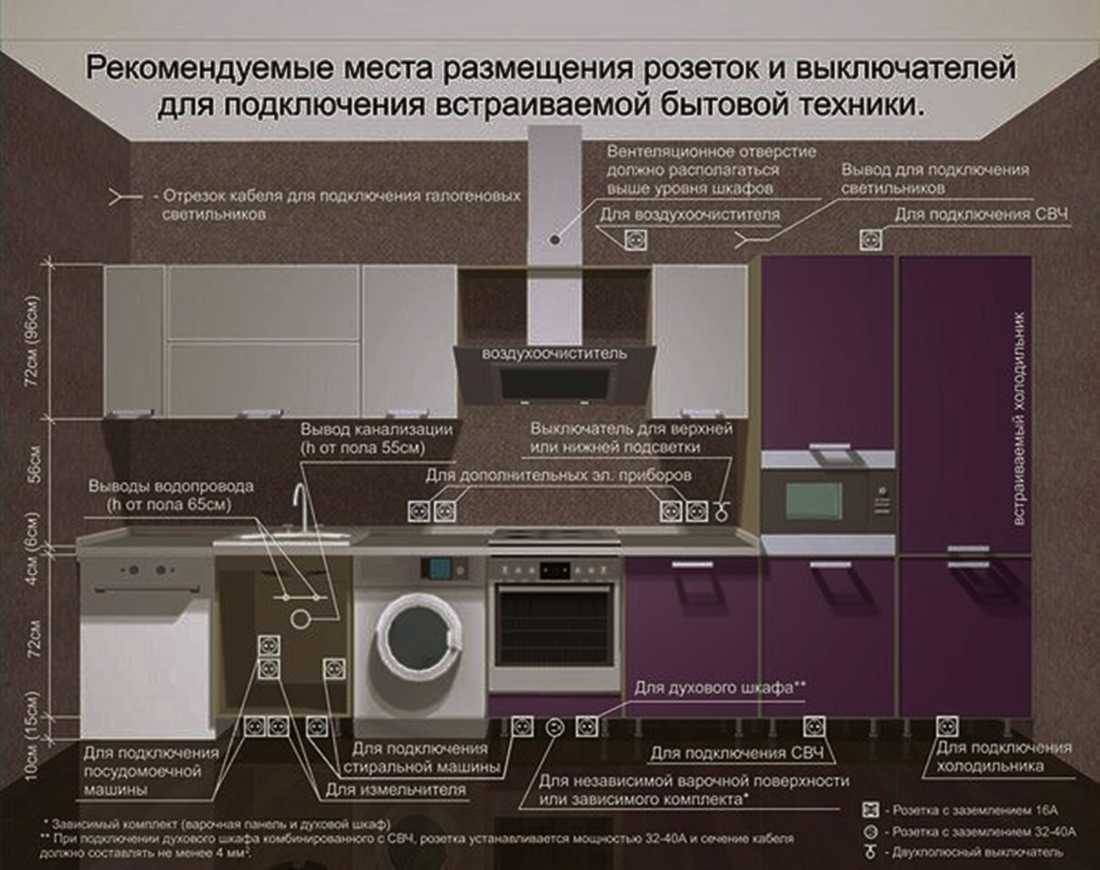

На какой высоте устанавливать?

Подробно разберем оптимальную высоту для каждого используемого электроприбора. При этом учитывается не только удобство, но и безопасность их использования. Немалую роль отыгрывает размер комплектного кабеля: чем он длиннее, тем большее пространство вариантов в итоге вы получаете.

Для вытяжки

Розетка размещается на верхнем уровне.

От потолка отступается минимум 15 см, от пола расстояние — от 190 см и выше. Более точно нужно определять ситуативно. В некоторых случаях, например, уместно вывести электроточку аккурат над верхними шкафчиками гарнитура.

Для варочной панели и духового шкафа

Для них вам понадобятся 2 розетки, каждая из которых будет питаться от своей линии.

Для духового шкафа приемлемая высота — 20 см от уровня пола. Хорошо подойдет вариант на 16А.

Плиту (или варочную панель) подключают к точке, которая располагается повыше — 65-70 см от пола. Ни в коем случае розетка не располагается в непосредственной от нее близости. Это противоречит нормам безопасности: нужно соблюдать расстояние 50 см — и размещать ее слева или справа на нужном уровне дальности.

Для холодильника

Этот стационарный бытовой электроприбор комплектуется шнуром на полтора метра, поэтому размещать розетку можно исходя из конкретных особенностей вашего помещения.

Точных рекомендаций нет, но учесть перманентное повышение влажности на кухне стоит. Отсюда и минимальное расстояние от пола — 20 см. На практике чаще всего можно увидеть высоту и более метра: в этом нет ничего зазорного, особенно если имеешь дело с целым блоком розеток, обеспечивающих доступ к сети сразу нескольким электроприборам.

Точно не следует устанавливать точку за холодильником. Это неудобно, если нужно экстренно отключить его от сети.

Для стиральной и посудомоечной машины

Не во всех кухнях есть стиральная машина, но если вмонтирована, то обязательно рядом с мойкой — именно в шкафчике рядом с ней и следует производить подключение к сети. Устанавливать розетку нужно на высоте от 20 см. И обязательно варианты с влагозащитой, чтобы исключить короткие замыкания и попадания брызг в отверстия.

Для посудомоечной машины свой рекомендуемый надпольный уровень — 70 см. При этом розетка должна быть слева либо справа от прибора и как можно дальше от установленных труб.

Можно ли запитать оба варианта техники от одной линии? Только в том случае, если мощность приборов не превышает 4 кВт. Понадобится отдельный автомат на 20А.  При этом лучше всего не включать сразу оба прибора во избежание перегрузок в сети.

Для кофемашины

Обычно этот прибор находится на уровне глаз.

Оптимально, если выбираете встраиваемую конструкцию: в таком случае розетка устанавливается в нижнем шкафчике на расстоянии до 70 см от пола. Не забывайте про минимум в 20 см во избежание попадания влаги.

Для микроволновой печи

Все зависит от того, где находится у вас этот прибор.

Если располагается непосредственно на столешнице, то оптимально подключать его к розетке, встроенной в фартук. Она идет на высоте от 15 см.

В других случаях СВЧ-печь может покоиться на невысоком холодильнике или же быть и вовсе спрятана в шкафчик. В первом случае удобно сразу поставить сдвоенный блок и подключать ее вместе со стационарным бытовым прибором. А во втором уместно использовать скрытый вариант подключения.

Для мелких бытовых приборов

Это блендер, электрочайник, мультиварка и другая техника, которая обладает подвижностью и может легко передвигаться с места на место.

Лучше всего подключать ее к блоку на кухонном фартуке — он располагается на высоте 105 см от пола или минимум 5-10 см уровня столешницы.

Не стоит, конечно, включать все приборы одновременно. Особенно электрочайник в паре с другой техникой — нередки случаи ее поломки из-за скачков напряжения в сети.

И не стоит забывать про зарядку для телефона или планшета. Кажется, что такое редко когда пригодится, но жизнь вносит коррективы в любые хозяйские планы.

Для телевизора

Если приемник висит на углу, то можно воспользоваться угловой розеткой, а провода спрятать непосредственно за ТВ. Высота определяется положением самого телевизора — обычно это не выше 1,6-1,9 м от уровня пола.

В других случаях можно не выносить отдельную под приемник, а воспользоваться любой из ближайшего расположенного блока. Главное, чтобы хватило комплектного кабеля. Причем желательно иметь возможность аккуратно спрятать его для приятного и эстетичного вида.

Установка розеток на кухне: требования

Электричество потенциально опасно для
человеческого организма. Из-за этого перед изготовлением розеток и
проектированием электропроводки на кухне необходимо изучить электротехнические
требования. Главные правила:

1. Не допускайте попадания жира, чая,
воды и других жидкостей на штекер розетки. Поэтому высота розеток на кухне от
столешницы, плиты и мойки должна быть не менее 200 мм.

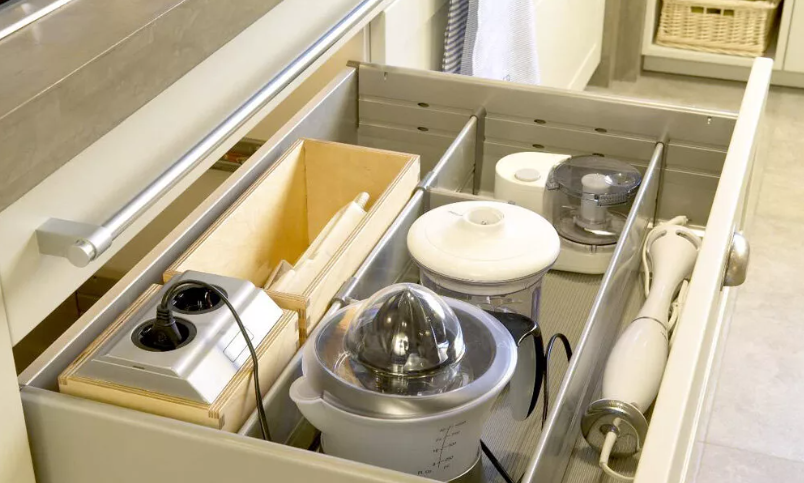

2. При установке габаритной и
надежной мебели допускается установка розетки внутри кухонной мебели. Их
расположение упрощает электропитание встраиваемых устройств.

3. Максимальное расстояние между
подключаемыми электроприборами и розеткой не должно превышать 1500 мм.

4. Блок силовой передачи можно
разместить под мойкой, но только если он имеет влагозащитный кожух.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Исправление ошибок

Нередко у новичков, занимающихся самостоятельной установкой розеток, случаются неточности в расчетах. Из-за этого возникают сложности с их переносом на кухне в другие места. С точки зрения электробезопасности не рекомендуется заниматься наращиванием проводов, перестанавливая первоначальную розетку в иное место. Нужно монтировать другой провод по потолку от электрического щита и прятать его в отделку.

Нельзя допускать, чтобы направление кабеля было искривленным, оно должно располагаться строго по одной линии. Если владелец пожелает оснастить потолок дополнительными облицовочными материалами, то из-за этой ошибки можно попасть шурупом в кривой электропровод, вследствие чего сгорит инструмент, и произойдет замыкание системы. Схему кабелей, начерченную на бумаге, нельзя выбрасывать, она поможет избежать аналогичных неприятных ситуаций в будущем.

Многие люди, занимающиеся разводкой электрики, не всегда придерживаются правил и монтируют провод от старой точки, при этом выбирая самый короткий путь. Для работы потребуется штробороез, перфоратор и насадка «коронка», за счет которой делают углубление по размеру коробки. Вместо аппарата для создания штробы используют перфоратор с насадкой «лопатка», а режим устанавливают на отбойник.

От первоначального изделия электропитания карандашом проводят линию до предполагаемого места установки розетки. Затем с интервалом в 1—2 см в стене глубиной 1 см сверлят дыры. На инструменте меняют насадку и выдалбливают раскрошившиеся куски отделки. Этот способ поможет избежать появления трещин на покрытии вблизи рабочей зоны.

Для подрозетника карандашом или мелом чертят круг. Теперь вместо лопатки ставят насадку «коронка». Углубление делают на толщину коробки изделия. Если не получается просверлить, то по контуру намеченной окружности изготавливают сверлом дыры и по кругу сбивают лопаткой цемент. Старую точку извлекают, короб оставляют на месте, провода освобождают. Затем необходимо прикрутить клеммный переходник.

Новую проводку прокладывают в штробу и просовывают ее через отверстие в подрозетнике, которое находится с боковой стороны. Два кабеля соединяют клеммой, а винты прочно затягивают. В изготовленном новом углублении монтируют коробку, через нее продевают кабель, чтобы он немного торчал из устройства.

После этого штробу обрабатывают водой, чтобы устранить пыль. Размешивают цементный раствор. Шпателем наносят смесь на канавку и разравнивают. Когда покрытие немного подсохнет, его затирают куском пенопласта. Остается к коробу присоединить точку электропитания и прикрепить к ней провод.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Популярные типы розеток

Грамотно расположить розетки на кухне можно при понимании основных их типов, с достоинствами и недостатками:

p, blockquote 3,0,0,0,0 —>

накладные — самые простые, часто используются в комнатах, но почти не подходят для кухни. Их легко монтировать, они недорогие, но подходят для открытой проводки;

p, blockquote 4,0,0,0,0 —>

угловые — очень удобный вид, который можно видеть на фото. Размещается на стыке стен, удобно использовать в угловой кухне. На выбор продаются одинарные и модульные элементы, состоящие из 2-х и более частей. Установка как и накладного типа, главный плюс — экономия места, которое чаще пустует;

p, blockquote 5,0,0,0,0 —>

выдвижные — продвинутые модели, хорошая замена удлинителю с возможностью включения сразу нескольких приборов. Чаще располагаются внутри шкафчиков или ставятся в столешницу;

p, blockquote 6,0,0,0,0 —>

скрытые (встраиваемые) — самые эстетичные, визуально подобны блоку из нескольких частей. Подходят для монтажа в столешнице, подоконнике и прочих местах. После установки они незаметны, если не используются. При легком нажатии выезжает защитная деталь, открывающая доступ к сети.

p, blockquote 7,0,0,0,0 —>

Кроме обычных розеток, можно использовать выходы для зарядки смартфонов, подключения ТВ или аудиотехники, но важно сразу обозначить места, где должны быть дополнительные элементы. p, blockquote 8,0,0,0,0 —>. p, blockquote 8,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>
