Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

Общие сведения

Электрический щит – для чего он нужен?

Привычный для нас распределительный щиток, который устанавливают на входе в частный дом или квартиру, нужен для того, чтобы обеспечить безопасность при использовании электрического оборудования и приборов. В домах нового типа такие щитки уже предусмотрены, но и в зданиях старой постройки они постепенно вытесняют пробки и счетчики. При помощи щитка вы можете грамотно распределить энергию между всеми группами потребителей, и создать отличную защиту от короткого замыкания и перегруза.

Для размещения вам потребуется пластмассовый или металлический ящик. Для начала устанавливают электрический счетчик и общий выключатель, чтобы полностью обесточить квартиру. Такое отключение можно сделать вручную или же оно сработает само при аварийной ситуации (перегруз сети). Если перед счетчиком установлен вводный автомат, то его следует обязательно опломбировать (и счетчик тоже).

Из группы приборов по количеству больше всего автоматических выключателей. Они не только дают защиту проводке, но и самим бытовым приборам. Для каждого автомата определена группа потребителей, а для каждого мощного устройства ставят свой автомат. Таким образом, можно отключить приборы по отдельности или же выключатель сработает автоматически при аварии.

Помимо автоматов, в щиток устанавливают еще и устройства защитного отключения. Они нужны для сравнения выходящих и входящих токов и срабатывают, если нарушен баланс. Обычно это случается при неконтролируемых утечках тока, а отключение происходит благодаря воздействию тока, который безопасен для человека .

И последнее – в распределительном щитке есть специальные шины, которые сделаны в виде медных полосок. К ним можно подключить автоматы и прочие приборы. Нулевые провода идут к специальной колодке с клеммами – нулевой шине. Чтобы подключить заземление, используют заземляющую шину.

Потребители и их распределение

Все электричество, которое поступает на объект, должно быть равномерно и правильно распределено между всеми потребителями.

При процессе распределения и расключения жил кабеля нужно руководствоваться специальными правилами и нормами:

• Потребители, которые считаются мощными (от 2 000 Вт и больше) объединяют в разные группы. К каждой группе следует подключить автомат, который сможет выдержать нагрузку.
• Стиральную и посудомоечную машину, а также кондиционер и прочие приборы, которые не отличаются высокой мощностью, подключите к автоматам 16 А. Учтите, что сечение кабеля не должно быть меньше 2,5 мм2.
• Мощные приборы (свыше 380 В) должны быть подключены к автоматам на 20 Ам или же 32 Ам. В этом случае сечение кабеля обязательно должно быть не ниже 4 мм2. У кабеля не должно быть ответвлений, и прокладывают его целыми кусками.
• Подведите к розеткам линии, к каждой комнате отдельные и при использовании трехжильного кабеля, сечение которого будет не меньше 2,5мм2. Для розеток в распределительной коробке предусмотрены отдельные ответвления.
• Приборы для освещения тоже разбивают на группы и подключают на отдельный кабель, который в сечении от 1,5 мм2 и к автомату на 10 Ам.

Только на первый взгляд подключение кабельными линиями кажется лишним и ненужным этапом работы. Самый лучший вариант – это однолинейная схема. Говорящее само за себя название она получила из-за группового отображения проводов. На стандартных схемах указаны все провода, который относятся к каждой линии. Отличие однолинейной схемы состоит в том, что общее число проводников изображено наклонными черточками. В нижней части схемы есть специальная раскладка с линиями потребителей, а также общими пометками мощности и кабеля, который будет использован для монтажа.

Для наглядности есть схемы, на которых отображены приборы и оборудование, а также соединения между ними. Возле каждого устройства можно найти отметки и номиналы.

Составление схемы электрощита

На следующем этапе можно переходить к составлению схемы. Наиболее оптимальным будет однолинейный вариант. Свое название такая схема получила из-за группового отображения проводов. На обычных схемах прорисовываются все провода, относящиеся к каждой линии. На однолинейной схеме количество проводников в группах изображается наклонно-поперечными черточками. В нижней части находится раскладка с линиями потребителей, с обозначением их мощности и кабелями, используемыми для монтажа.

Все устройства обозначаются специальными символами. Н1 является выключателем нагрузки или рубильником, с помощью которого размыкается электрическая цепь, находящаяся под нагрузкой. Вместо него допускается использование автоматического выключателя, однако он плохо переносит выключение под нагрузкой в силу своих технических характеристик. Н2, Н3, Н4… и т.д. соответствуют автоматическим выключателям, символы А1, F1, F2, F3 – устройствам защитного отключения.

Вверху слева отмечен щит всего этажа с вводным автоматом на 100 А, электросчетчиком и входным противопожарным УЗО, срабатывающим при высоких дифференциальных токах в пределах 100-150 мА, которые могут спровоцировать возгорание. Для этих целей обычно выбирается селективное УЗО, срабатывающее не мгновенно, а после других устройств, расположенных на линии ближе всего к аварийному месту. Если по каким-то причинам они не сработают, то в действие вступает селективное УЗО, отключающее весь объект.

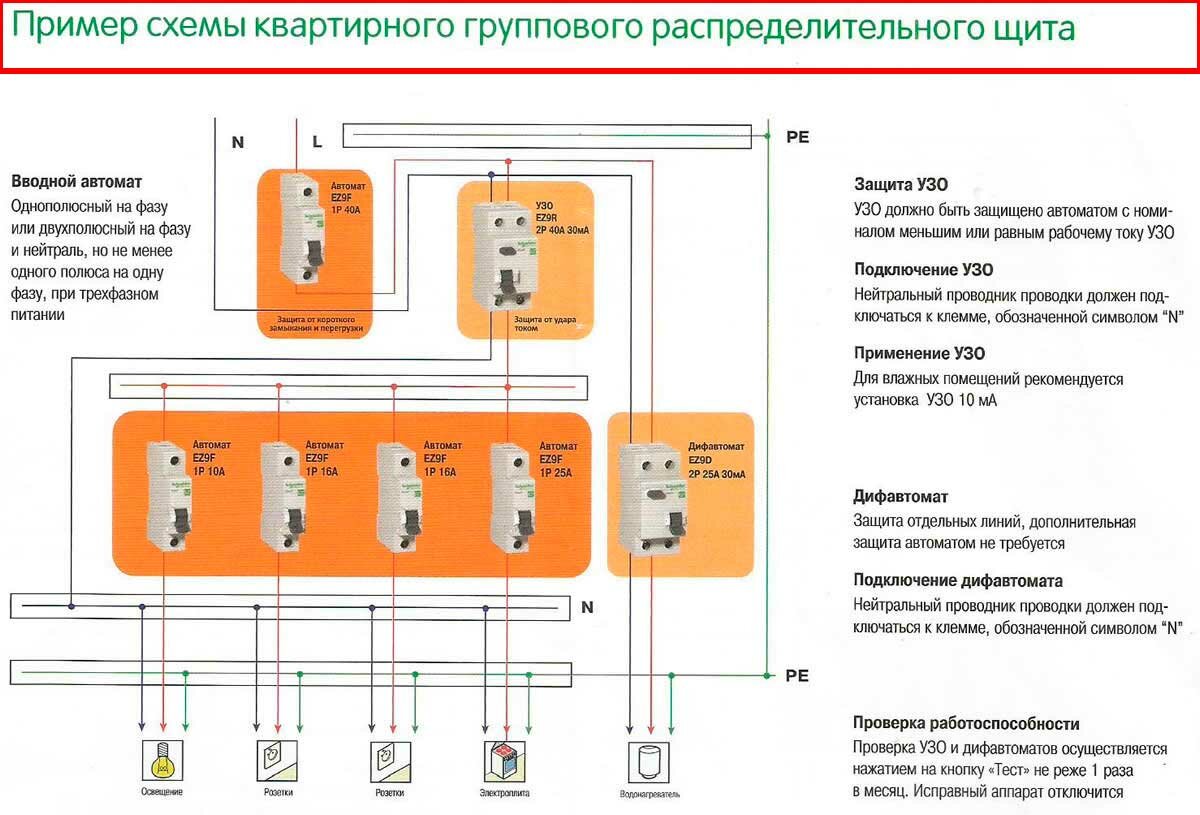

Более наглядно такая схема выглядит как на рисунке. Здесь точно так же отображаются все приборы и оборудование, их соединение между собой. Возле каждого устройства имеется отметка с его номиналом.

Электрический щит – для чего нужен в доме

Монтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.

В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании. Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации. Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.

Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы. Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.

Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока. Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.

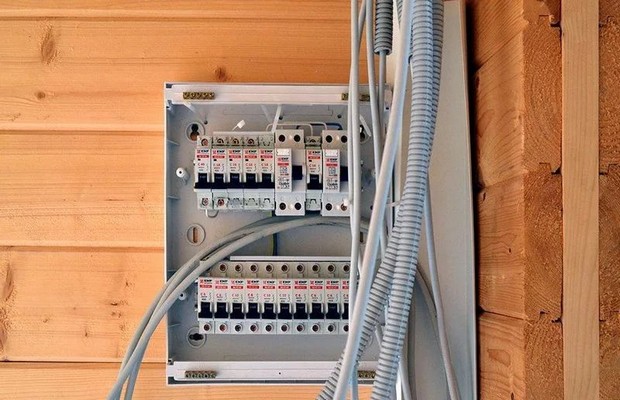

Электрический щит в деревянном доме

Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.

Современные модульные устройства защиты

Автоматический выключатель – устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Потребность в электроэнергии неуклонно растет. При этом большая часть распределительного оборудования эксплуатируется не один десяток лет. Поэтому качество получаемого тока часто оставляет желать лучшего. Есть и другие причины перепадов энергии – природные, технические.

Чтобы обезопасить электротехнические приборы и щиток, устанавливают модульные устройства защиты – автоматы. Современные устройства быстро реагируют на появление сверхтоков и размыкают электрическую сеть

В щитках работает то же правило подключения автоматов, что и в других приборах – питание заводится только с верхней части устройства.

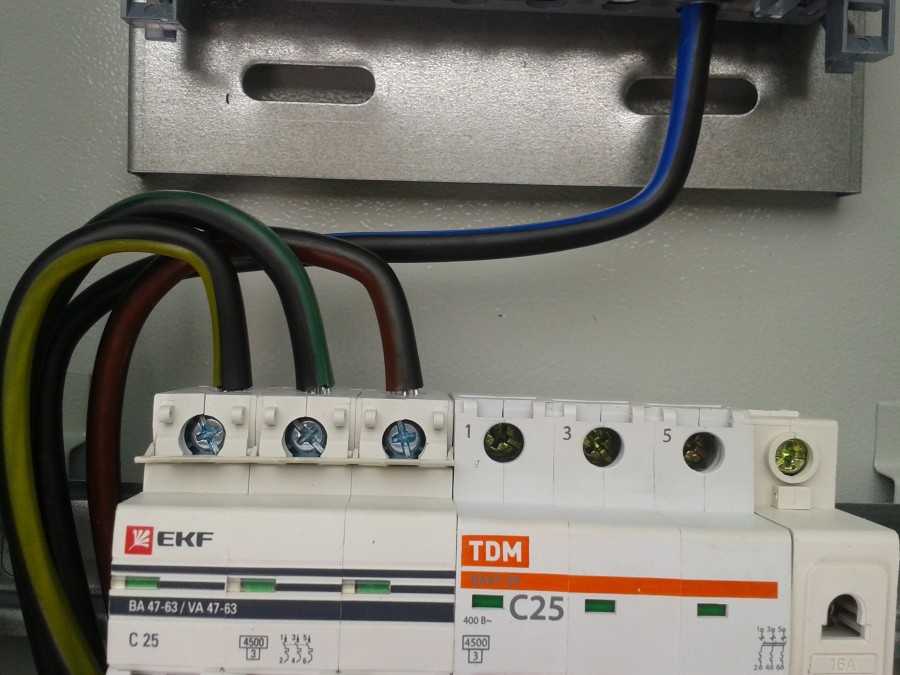

Оголенные жилы кабелей закрепляются на клеммах модулей специальными защелками, например, винтами. Необходимо не допустить попадания кусков изоляции, влаги и пыли на контакты – если сразу не проявится, потом может пропасть электричество в части помещения или целиком (зависит от группы подключенных клемм), возможно возгорание.

Если жила кабеля цельная, для лучшего соединения рекомендуется загибать ее в форме U, потом закручивать. Так обеспечивается большая площадь контакта и лучшая проводимость. Для многожильных следует использовать специальные крепления НШВИ-2 и НШВ.

Сборка модульных элементов щита

Трехфазное устройство защитного отключения (УЗО)

Если соединение выполняется впервые, важно соблюдать поэтапную инструкцию, чтобы правильно собрать электрощиток и модули автоматов. Важно убрать лишние элементы, обеспечить достаточное освещение. Для начала приготовить требуемые блоки:

Для начала приготовить требуемые блоки:

• автоматы отключения;
• реле для контроля напряжения (защита бытовых приборов от скачков электроэнергии);
• УЗО;
• автоматы дифференциального типа;
• кросс-модули.

Если есть некоторые навыки работы с электричеством и проводкой, собрать однофазный счетчик не составит труда. Сборка трехфазного щитка проводится по той же схеме, разница только в числе жил и замыкаемых контактов. Элементы закрепляют на рейку зажимами в указанном порядке. После проверяют правильность соединения, только потом приступают к клеммным контактам. Ослабляют винты, гребенками распределяют провода.

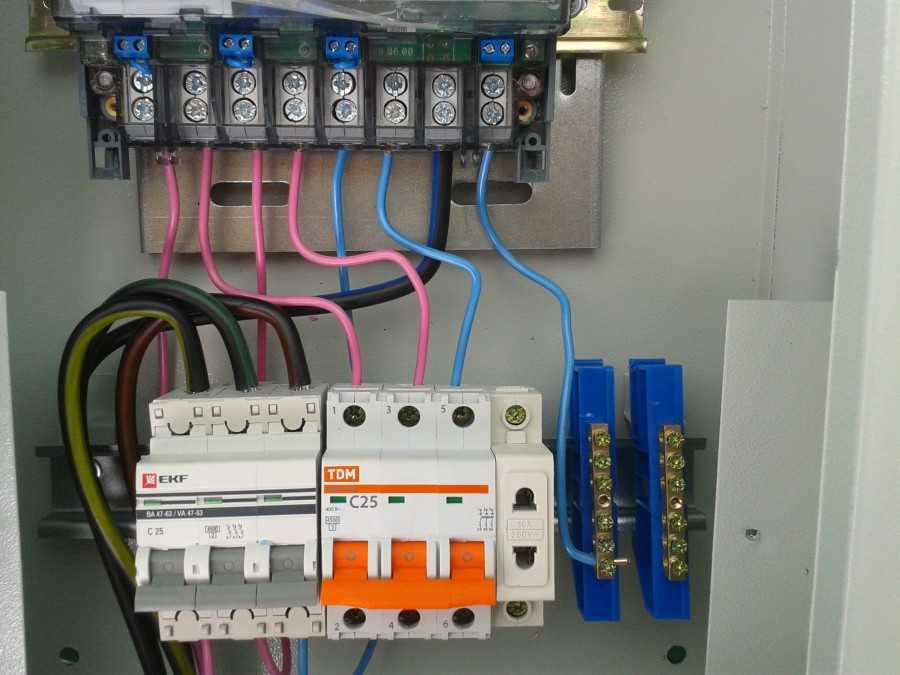

Фаза на УЗО, модульные автоматы и другие компоненты раздается с вводного выключателя. Ноль берется от зажима автомата на вводе УЗО. Свободный конец нулевого кабеля подсоединяется к нулю основной шины (коммутация осуществляется единым синим проводом). Если остались неиспользуемые контакты, их следует закрепить шуруповертом.

После этого проводится окончательная проверка по заранее подготовленной схеме электрощита. Затем подается напряжение в тестовом режиме. Проводится замер количества электроэнергии на клеммах мультиметром или другим прибором.

Конечный монтаж

Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.

Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.

Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.

Когда наладка закончится, не стоит торопиться закрывать электрощиток. Он должен поработать пару часов, и тогда станет ясно, проведена ли сборка качественно. Установка и подключение щитка – это трудоемкий процесс, требующий определенных знаний и опыта. К нему следует приступать, изучив теоретическую часть, и следовать пошаговой инструкции по сборке.

Для чего нужен электрический щит

Распределительный щиток, устанавливаемый на входе квартиры или в частном доме, в первую очередь обеспечивает электробезопасность при эксплуатации приборов и оборудования. В новых домах они изначально предусмотрены проектом, а в зданиях старой постройки щитки постепенно вытесняют счетчики с пробками. С помощью щита осуществляется распределение электроэнергии между группами потребителей, создается надежная защита от перегрузок и коротких замыканий.

Для размещения электрических приборов используется металлический или пластмассовый ящик. В обязательном порядке устанавливается электросчетчик и общий выключатель для полного обесточивания квартиры. Отключение можно выполнить вручную или оно произойдет автоматически при возникновении аварийной ситуации. Если вводный автомат установлен перед счетчиком, то он подлежит обязательному опломбированию, как и сам счетчик. Наиболее многочисленной группой приборов являются автоматические выключатели. Они защищают не только проводку, но и сами бытовые приборы. Каждому автомату соответствует определенная группа потребителей, а на каждое мощное устройство устанавливается индивидуальный автомат. Каждый из них может принудительно отключаться или срабатывать автоматически.

Кроме автоматов, в щитке устанавливаются устройства защитного отключения. Они выполняют сравнение входящих и выходящих токов и при нарушении установленного баланса происходит их срабатывание. Как правило, это случается при неконтролируемых токовых утечках, а само отключение наступает под действием тока, безопасного для человека.

В электрическом щитке предусмотрены специальные шины, выполненные в виде медных полосок. К ним подключаются автоматы и другие приборы. Нулевые провода подводятся к отдельной колодке с клеммами – нулевой шине. Для подключения заземления используется специальная заземляющая шина.

Группы потребителей – как распределить по правилам

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

Распределение потребителей

Все электричество, поступающее на объект, должно быть правильно и равномерно распределено между имеющимися потребителями. Осуществляя процесс распределения, необходимо руководствоваться специальными нормами и правилами:

• Мощные потребители от 2 кВт и более объединяются в отдельные группы. К каждой из них подключается автомат, способный выдерживать заданные нагрузки.
• Посудомоечные и стиральные машины, а также кондиционеры и другие приборы небольшой мощности подключаются к автоматам на 16 А. Сечение кабеля должно быть не менее 2,5 мм2.
• Приборы с более высокой мощностью (380 В) должны подключаться к автоматам на 20 или 32 ампер. Сечение кабеля соответственно увеличивается до 4-6 мм2. У этих кабелей не должно быть ответвлений, прокладка осуществляется целыми кусками.
• К розеткам подводятся линии, отдельные для каждой комнаты с использованием трехжильного кабеля сечением 2,5 мм2. В распределительных коробках в направлении розеток предусматриваются индивидуальные ответвления.
• Приборы освещения разбиваются на группы и подключаются к отдельному кабелю сечением 1,5 мм2 и к автомату на 10 А.

Подключение отдельными кабельными линиями кажется излишним только на первый взгляд. В действительности это единственный способ, обеспечивающий электробезопасность и удобство эксплуатации. При возникновении аварийной ситуации, отключается только одна группа потребителей, а не вся сеть. В этом случае поиск и устранение неисправностей значительно упрощается.

Комплектующие – какой щит и модули выбрать

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

• номинальную силу тока;
• ток, при котором срабатывают автоматы;
• скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный

Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки. Автоматы оснащены устройством на время срабатывания

Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии

Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Виды щитков для частного дома

Корпус электрощитка для наружного монтажа

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

• Вводные устройства, обустраиваемые в месте подводки силового кабеля.
• Ящики для установки выносного электрического счетчика.
• Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Составление схемы расключения

Главное – указать все электроприборы, осветительное оборудование и электромонтажные устройства, а также их мощность, напряжение и силу тока.

Добрый день, уважаемые читатели.

Эта статья является продолжением первой части . Если вы еще не читали первую часть, прошу вначале ознакомиться с ней. В данной статье будет рассмотрено проектирование и сборка щита «своими силами», основываясь на информации из первой части статьи и на конкретном примере с форума.

Итак, исходные данные:

• Квартира однокомнатная, в новостройке, проводка от застройщика под полную переделку.
• В этажном щите установлен автомат C40, этажный щит выполнен по «советской схеме», то есть в нем, кроме вводного, установлены два автомата – один на свет, один на розетки. Следовательно, существует необходимость прокладывать вводной кабель… Алиса планировала вводной кабель 3×6, но по рекомендациям на форуме он заменен на 3×10.
• Бюджет позволяет установить три качественных УЗО и автоматические выключатели от известных европейских производителей. Но, в то же время, щит планируется без особых излишеств.
• Реле напряжения предусмотрено. Так же, несмотря на наличие автомата в подъезде, Алиса решила добавить вводной автомат и в квартирный щит. Довольно многие так делают, хотя при простых схемах щитов считаю это несколько излишним.

Ниже представлен план квартиры «от застройщика» до перепланировки. Перепланировка предполагает разделение на спальню и зал (к сожалению, рисунка перепланировки нет).

Перечень линий, представленный Алисой, привожу уже в обработанном варианте, в виде таблицы, о которой писал в первой части статьи :

• На линии освещения – кабель сечением 1.5 квадрата и автомат не более 10 ампер.
• На линии розеток – кабель сечением 2.5 квадрата и автомат не более 16 ампер.
• На варочную панель и проточный водонагреватель – кабель сечением 6 квадратов и автомат не более 32 ампера.
• Линии разных типов не желательно смешивать друг с другом. Освещение можно объединить с розетками, но тогда автомат берется «по минимуму», то есть 10 ампер.

бытовой техникистиральные машинымощной болгаркой

Алиса выбрала себе характеристику С так как в Рязани, где она живет, автоматы с характеристикой B на складах – редкость, их следует заказывать и ждать (к сожалению, это актуально для многих городов в России). Именно по этой же причине многие выбирают именно С, потому что в магазинах их города другого нет. Другая причина – в том, что C стоит обычно чуть дешевле, чем B.

Но при этом есть же важный нюанс – в старом жилом фонде, сельской местности, гаражных кооперативах, то есть там где старая проводка, имеющая большое сопротивление, при коротком замыкании из-за высокого сопротивления проводки ток замыкания может быть недостаточным для сработки автомата с характеристикой C, что наверняка приведет к возгоранию проводки за время срабатывания второго защитного механизма автомата – теплового расцепителя.

Заключение

Следует понимать что архитектур щитов бывает великое множество и в статье представлена лишь одна из них. Разные мастера делают по-разному, я описал свое видение некоего «типового» решения.

Надеюсь, статья была для вас полезной

Спасибо вам за внимание

Электрический щиток – это серьезное устройство, которое распределяет электроэнергию по всему дому. Он выполняет множество функций по безопасности, защите проводки от перегрузок, и распределению энергии по всем потребителям.

Виды включений и их особенности

В зависимости от метода коммутации обмоток трансформаторов тока устанавливаемые в электросетях трехфазные счетчики подключаются по следующим схемам:

• прямое подсоединение;
• косвенное включение;
• полукосвенное подключение.

Прямым называется непосредственное включение, а для понимания отличий второго и третьего вида необходимо учитывать область их применения. Чисто косвенное подсоединение – это открытая установка трансформаторов тока (ТТ) на высоковольтные силовые кабели трехфазной линии (6-10 кВ). Этот способ встречается только на силовых подстанциях и на крупных промышленных предприятиях с собственными распределительными электросетями. В бытовых условиях это вид подключения трансформаторов не применяется.

Составление схемы расключения

Рассчитать размеры квартирного или уличного щитка и определиться с выбором защитных устройств можно лишь после составления принципиальной или монтажной схемы энергообеспечения дома.

Главное – указать все электроприборы, осветительное оборудование и электромонтажные устройства, а также их мощность, напряжение и силу тока.

План расстановки электрооборудования – образец схемы, по которой легко рассчитать и подобрать наполнение электрощита. Для удобства указана расстановка мебели, а также высота монтажа

После подготовки монтажной схемы необходимо разделить все контуры на отдельные группы.

Для этого нужно соблюдать принципы:

Сейчас выпускают очень мощную технику, поэтому не стоит полагаться на универсальные советы, лучше предварительно изучить требования к монтажу. Например, для некоторых духовок сечение проводника должно быть не менее 4 мм², а для водонагревателей – даже 6 мм². Соответственно, потребуются автоматы на 20 или 32 А.

С учетом вышесказанного составляют схему сборки электрощита.

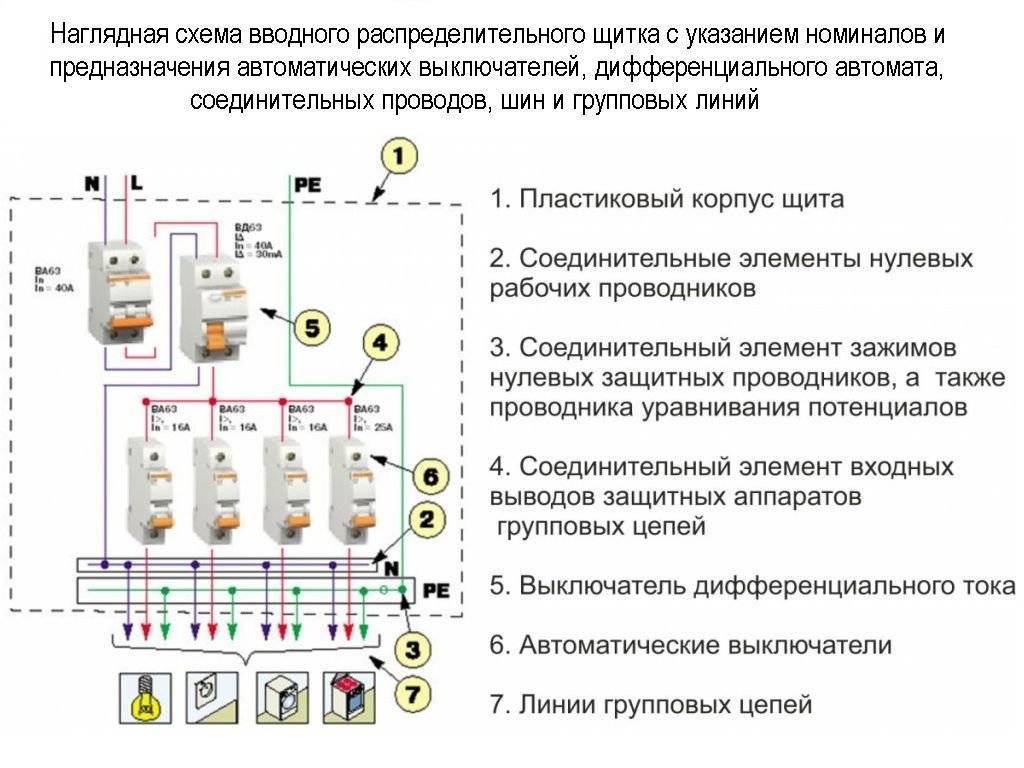

Образец схемы, на которой указаны все электромонтажные устройства. Часть автоматов подключена к УЗО. На входе – вводной 3-полюсной автомат, а после счетчика установлен дифавтомат

Монтаж УЗО обязателен, так как без него защита розеточных линий считается неполноценной. Это же можно сказать и о выделенных силовых контурах для мощной техники – на каждый прибор необходимо свое устройство отключения.

Номиналы оборудования: номинальный ток – на ступень больше, чем у подключенного автомата, дифференциальный ток срабатывания – 30 мА.

Все контуры, относящие к санузлу или ванной, подключают УЗО с диф. током 10 мА. Сюда можно отнести отдельные линии на теплый пол, стиральную машину, розетки, душевую кабинку.

Схема сборки распределительного щитка в частном доме

Если вы проживаете в частном доме, тогда вам следует знать, что ваша сеть может быть однофазная и трехфазная. В первом случае провести монтаж нужно так же как и в однокомнатной квартире. Ниже мы предоставили простейший вариант подключения щитка жилого дома:

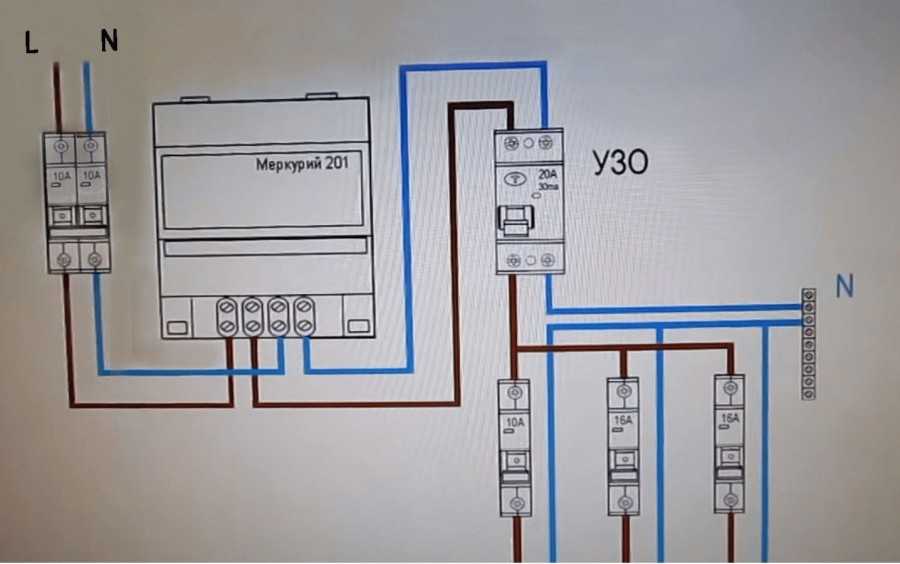

Эта схема распределительного щитка частного дома на 220 Вольт на вводе имеет:

1. Двухполюсный выключатель.
2. Электросчетчик.
3. УЗО.
4. Однополюсные автоматические выключатели.

Если к вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет иметь другой вид. В нее можно будет добавить потребителей из пристроек. В этом случае ваш щиток будет большим. Именно поэтому мы нашли для вас подходящий вариант подключения.

Схема распределительного щита частного дома на 380 Вольт, с использованием УЗО:

Вот подробная инструкция к этой схеме:

Для снабжения гаража электричеством была выведена отдельная линия. Она имеет собственные устройства защитного отключения. Остальные два автомата будут отвечать за розетки и освещение гаража.

Если в вашем доме есть трехфазные потребители, тогда их будет лучше подключить через трехфазный автомат и УЗО, которое имеет 4 полюса. Если этих приборов нет, тогда вы можете воспользоваться схемой, которая размещена ниже:

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома.

Виды распред коробок

По материалу корпуса коробки делятся на:

1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

   Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.

   С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

   Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Монтаж и установка своими руками

Сначала необходимо выбрать электрощиток. Для этого нужно определиться с типом щитка. Скрытые щитки рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше установить навесной щиток.

Если в квартире нет специальной ниши для установки встроенного щитка, то ее придется сделать самостоятельно, что создает дополнительные трудности, зато такой щит будет хорошо замаскирован. Навесной распределительный щиток установить в квартире гораздо проще, все что для этого нужно – закрепить его несколькими саморезами, однако он не всегда хорошо смотрится в интерьере.

Следующий этап зависит от того, на сколько групп были разбиты все потребители электроэнергии на этапе разработки схемы щитка. От количества зон зависит количество применяемых автоматов, а также размер корпуса, куда они будут установлены.

Корпус следует выбирать с запасом по количеству устанавливаемых автоматов, это позволит сэкономить, если придется модернизировать систему электроснабжения. Перед монтажом щита необходимо выбрать его местоположение в квартире.

Щит должен находиться в легкодоступном месте на высоте 1.5-1.7 метров от уровня пола, таким образом, чтобы он не был загорожен мебелью или дверьми. Место для размещения щитка выбирается один раз, поэтому стоит ответственно подойти к его выбору.

Следует также учитывать, как будут размещены остальные предметы мебели и интерьера. Если устанавливается распредщит скрытого типа, то необходимо выбрать место, где может быть устроена ниша для него.

Следующие действия необходимо проводить только при отключенном энергоснабжении. Отключив электричество, следует завести кабель внутрь корпуса через кабельные вводы, предварительно убрав заглушки.

На этом установка электрощитка окончена, дальнейшая задача – установка и подключение автоматов.

Предлагаем вам посмотреть видео — рекомендации по монтажу встраиваемого шкафа для электрощитка и как правильно собрать электрощит в квартире своими руками от специалиста широкого профиля:

Монтаж электрощитка не является чем-то сложным, его вполне можно осуществить самостоятельно. Нужно только разбираться в его устройстве, соблюдать все требования ГОСТ и ПУЭ, а также правила электробезопасности. А после установки, проверить правильно ли работают все элементы.

Выводы и полезное видео по теме

Видео #1. Вариант сборки электрощита:

Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.
