Кабель СИП: особенности конструкции и применение
Кабель СИП (Самонесущий Изоляционный Провод) — это вид кабеля, который применяется для передачи электрической энергии и связи. Он обладает рядом особенностей, которые делают его удобным в использовании и надежным в эксплуатации.
Основные особенности конструкции кабеля СИП:
- Самонесущая конструкция. Кабель СИП создан таким образом, что он может непосредственно подвешиваться на опоры или зажиматься на стойки. Это позволяет упростить процесс прокладки и сэкономить время.
- Двойная изоляция. Кабель обладает двойной изоляцией, что повышает его надежность и защищает от перегревания и коротких замыканий.
- Стойкость к внешним воздействиям. Изоляция кабеля СИП обладает высокой стойкостью к воздействию ультрафиолетовых лучей, холода, влаги и химических веществ. Это позволяет использовать его в самых разных климатических условиях.
- Экономичность. Кабель СИП обладает небольшим весом и компактными размерами, что делает его экономичным в транспортировке и монтаже.
Применение кабеля СИП:
- Энергетика. Кабель СИП широко применяется в энергетической отрасли для прокладки линий электропередачи на большие расстояния. Он позволяет передавать электрическую энергию на значительные расстояния без потерь.
- Связь. Кабель СИП также применяется для прокладки линий связи, в том числе оптических. Он обеспечивает надежную передачу данных и стабильное соединение.
- Городская инфраструктура. Кабель СИП может использоваться для прокладки кабелей связи и электропитания в городской инфраструктуре, такой как подключение домов к сетям электроснабжения и передача данных в городских сетях.
- Промышленность и строительство. Кабель СИП может применяться в различных отраслях промышленности и строительства, включая объекты энергетического комплекса, нефтегазовую промышленность, железные дороги и другие сферы.
Кабель СИП отличается своими уникальными характеристиками, которые делают его незаменимым инструментом для передачи электрической энергии и связи. Он применяется в различных отраслях и областях деятельности, где требуется высокая надежность и экономичность.
ВБбШв
Кабель с 1-5 медными жилами сечением 1,5-240 кв. мм. Внутренняя и внешняя изоляция выполнены из ПВХ, полость между ними также заполнена ПВХ. Для усиления используются две стальные ленты, которые обматывают кабель и прячутся под наружной оболочкой. Зазоры между витками первой ленты скрываются под витками второй ленты. Кабель рассчитан максимум на 1000 В, может эксплуатироваться в широком диапазоне температур, как и ВВГ. Радиус изгиба равен 10 диаметрам.
К модификациям данного кабеля относятся:
- АВБбШв с алюминиевыми жилами;
- ВБбШвнг с негорючей изоляцией;
- ВБбШвнг-LS – кабель, изоляция которого не горит, а при тлении выделяет минимум дыма.
Кабель можно монтировать под землей, в районах с повышенной взрывоопасностью, также он подходит для наземного монтажа при использовании защиты от солнца.
Какой кабель можно использовать
Для прокладки кабеля в земле использовать надо изделия с высокой степенью защиты от влаги, в жесткой оболочке. Этим условиям удовлетворяет виниловая и полиэтиленовая оболочка. Именно такие кабели обычно и используют: ВВБ (бронированный), ВВБбГ (броня + гидроизоляция), ВБбШв (броня+полиэтиленовый шланг). Но они стоят дорого, хоть и служат долго. Их целесообразно использовать для ввода электричества от столба к дому.
Эти типы кабеля не для подземной укладки, но их все равно используют
При выборе типа брони надо обращать внимание на кислотность почвы, на количество крупных камней, строительного мусора. Для нейтральных почв с небольшими вкраплениями камней подходит стальная броня
Она же пойдет для глин и суглинков. Для кислотных или щелочных почв нужна уже свинцовая или алюминиевая броня. Такие же кабели лучше применять на почвах с нормальной кислотностью но с большим количеством камней.
Разводку по участку можно делать более дешевыми проводниками. Нормально себя чувствуют NYM и СИП. Они могут работать до 5 лет. ВВГ использовать для подземной прокладки однозначно не стоит. Его хватает максимум на пару лет, что с учетом объема земельных работ совсем не радует.
Вообще, разумнее проложить более дорогие кабели, но с лучшей защитной оболочкой. Пусть на стадии устройства это обойдется дороже, но зато проблем не будет и не придется через пару лет думать о замене на новый.
Выполнение подвода к дому
Для выполнения отпайки к дому, необходимо на опоре воздушной линии, от которой планируется осуществить ввод, установить кронштейн для крепления анкерного зажима. В случае, если питающая линия выполнена голым проводом, кронштейн устанавливается ниже траверсы с изоляторами. При подключении к ВЛИ, кронштейн крепят ниже линейных зажимов.
Провод отпайки закрепляют в анкерном зажиме на опоре, оставив при этом концы достаточной длины для подключения к линии. Само подключение выполняется персоналом, обслуживающим линию, после полного окончания монтажных работ. Для присоединения используются специальные зажимы для голого провода, если ВЛ выполнена неизолированным проводом, или прокалывающие зажимы, если подключение осуществляется к ВЛИ.
На месте крепления СИП на фасаде дома также необходимо установить кронштейн для крепления анкерного зажима. Закрепленный в анкерном зажиме на опоре провод, вставляется в зажим на фасаде дома, натягивается вручную и фиксируется. Чаще всего, Технические Условия предписывают располагать шкаф учета на наружной стене строения, при этом оговаривается, что ввод питания осуществляется цельным, видимым проводом. До ввода в счетчик или автоматический выключатель, расположенный в шкафу учета, осуществляется прокладка СИП по фасаду здания. Для закрепления провода на стене используются специальные фасадные крепления.
Можно ли проложить сип кабель под землей?
Проложение сип кабеля под землей является распространенным и эффективным способом организации связи как на малых территориях, так и на протяженных участках. Возможность проложения сип кабеля под землей заслуживает особого внимания, так как это позволяет:
- Защитить кабель от механических повреждений и внешних воздействий, таких как удары, погружение в воду или засорение;
- Сократить количество проводимых надземных линий связи, что в свою очередь экономит пространство и улучшает электромагнитную совместимость;
- Уменьшить затраты на обслуживание и ремонт кабелей, так как они находятся под землей и не подвергаются воздействию атмосферных условий;
- Создать более безопасную среду для установки сип кабеля, так как он не представляет опасности для людей и животных.
Проложение сип кабеля под землей возможно при соблюдении нескольких требований:
- Выбор подходящей технологии: для прокладки сип кабеля под землей используются несколько методов, включая прокладку кабеля в специальных каналах или трубах, закапывание кабеля в землю или использование специальных кабельных коробов.
- Правильный выбор и укладка кабеля: при прокладке сип кабеля под землей необходимо выбирать кабель, который соответствует требованиям по герметичности и стойкости к внешним факторам. Кабель должен быть прокладываться на глубине, обеспечивающей его сохранность и безопасность.
- Правильная маркировка и защита: проложенный сип кабель должен быть четко маркирован и иметь защиту от повреждений, чтобы облегчить его обслуживание и предотвратить возможность случайных повреждений при проведении других работ.
Проложение сип кабеля под землей является привлекательным и эффективным решением для организации связи на различных территориях. При соблюдении технических требований и правил безопасности, проложенный сип кабель будет надежно защищен и обеспечит стабильную и качественную связь.
Подвод СИП в дом
Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.
Проблему решают следующими способами:
- Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
- Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.
Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.
Недостатки!
И он не имеет внешней изоляции всех жил, которая должна защищать:
- от механических воздействий посторонними лицами и предметами
- проникновения влаги между жилами
- химического воздействия агрессивной среды на оболочку изоляции
- подвижек грунта
Кроме того не забывайте, что под землей живут грызуны и другая живность, которая может при желании попробовать на вкус ваш ввод.
Во-вторых, и самое главное – СИП для этого попросту не предназначен.
Его можно использовать:
- на деревянных и железобетонных опорах
- металлических столбах и конструкциях
- на фасадах дома
но нельзя применять под землей!
Даже если подумать логически, вы же не будете специально покупать бронированный кабель ВБШв или СБ, чтобы подвешивать его на тросу по воздуху от столба до дома, хотя это как раз таки и не запрещено. Также и с СИП, его нужно использовать именно в тех условиях где ему и место.
Более того, внутри дома и по чердаку можно проводить не всякий СИП, а только отдельные марки, имеющие в обозначении буквы Нг – не горючий.

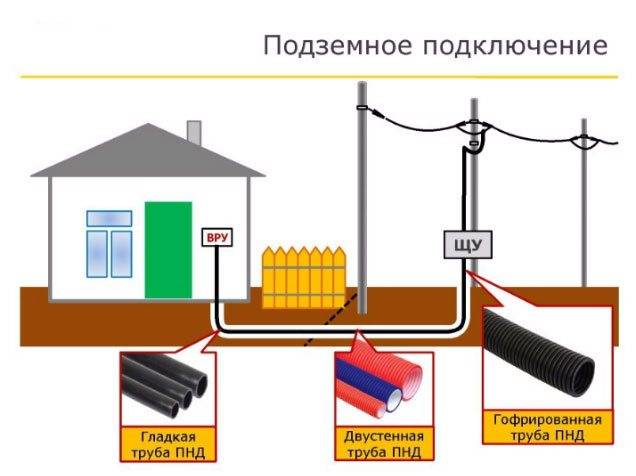

Никакая ПНД труба заботливо уложенная и присыпанная по всем правилам вас не спасет. Абсолютную герметичность такой конструкции вы не обеспечите, да и двойная изоляция выполненная таким способом будет символической.
Кроме того, трубка пнд не всегда защитит вас от грызунов.
Кабель для прокладки в земле — обзор силовых марок кабеля
| Наиболее распространенная и часто используемая марка бронированного кабель для прокладки в земле — ВБбШв, по новому стандарту (ГОСТ Р 53769–2010) ВБШв или аналогичный алюминиевый кабель АВБбШв. Благодаря броне из стальных лент в конструкции этой марки, прокладка кабеля осуществляется без защитных труб. броня защищает кабель от механических воздействий, грызунов. Помимо прокладки кабеля в земле ВБШв используют для прокладки по воздуху, специальных кабельных сооружениях,сырых местах и т.д. Особенность монтажа ВБбШв заключается в том, что стальная броня должна быть обязательно заземлена. Перейти в каталог бронированного кабеля из ПВХ |
| Другие популярные марки — бронированный кабели для прокладки в земле с бумажной изоляцией: медные , СБл, СКл, а также с аналогичной конструкцией алюминиевые. В конструкции кабелей с бумажной изоляцией помимо брони всегда есть металлическая оболочка, защищающая бумажную изоляцию от влаги. Секторная форма жил этих кабелей значительно снижает общий вес кабеля и позволяет экономить пространство. Недостаток таких кабелей заключается в том, что если при прокладке в земле разность уровня трассы превышает 15 метров, то кабель с бумажной изоляцией использовать нельзя. Это происходит из-за вязкой стекающей пропитки бумажной изоляции. в случае разности высот лучше использовать кабели с полиэтиленовой изоляцией или кабели с бумажной изоляцией с нестекающей пропиткой на основе церезина: ЦСП,ЦСБ, ЦСКЛ и т.д Перейти в каталог бронированного кабеля с бумажной изоляцией |
| Отлично заменяют кабели с бумажно изоляцией — кабели с изоляцией из сшитого полиэтилена (СПЭ). Популярные марки кабеля для прокладки в земле: ПвБбШв, ПвП, ПвПг. Несмотря на более дорогую стоимость (на 5-60% в зависимости от напряжения)кабели с изоляцией из СПЭ имеют свои преимущества: возможность прокладки при отрицательных температурах без дополнительного прогрева, нет ограничения в трассах и т.д. Перейти в каталог кабеля с изоляцией из СПЭ |
Как рассчитать сечения кабеля по мощности
При достаточном значении сечения кабеля электрический ток будет проходить до потребителя, не вызывая нагрева. Почему происходит нагрев? Постараемся объяснить максимально доступно. К примеру, в розетку включён чайник потребляемой мощностью 2 киловатта, но идущий к розетке провод может передать для него ток мощностью только 1 киловатт. Пропускная способность кабеля связана с сопротивлением проводника — чем оно больше, тем меньший ток может передаваться по проводу. В результате высокого сопротивления в проводке и происходит нагрев кабеля, постепенно разрушающий изоляцию.
При соответствующем сечении электрический ток доходит до потребителя в полном объёме, и нагревание провода не происходит. Поэтому, проектируя электропроводку, следует учитывать потребляемую мощность каждого электрического прибора. Это значение можно узнать из технического паспорта на электроприбор или из наклеенной на нём этикетки. Суммируя максимальные значения и используя нехитрую формулу:
и получаем значение общей силы тока.
Pn обозначает указанную в паспорте мощность электроприбора, 220 — номинальный вольтаж.
Для трехфазной системы (380 В) формула выглядит так:
Полученное значение I измеряется в Амперах, и на основании него и подбирается соответствующее сечение кабеля.
Известно, что пропускная способность медного кабеля составляет 10 А/мм, для алюминиевого кабеля значение пропускной способности составляет 8 А/мм.
Для того чтоб рассчитать сечение кабеля нужно величину тока разделить на 8 или 10, в зависимости от вида кабеля. Полученный результат и будет размером сечения кабеля.
Например рассчитаем величину сечения кабеля для подключения стиральной машины, потребляемая мощность которой составляет 2400 Вт.
I=2400 Вт/220 В=10,91 А, округлив получаем 11 А.
Дальше, чтоб увеличить запас прочности, согласно правилу «пяти ампер» к полученному значению силы тока нужно прибавить еще 5 А:
11 А+5 А=16 А.
Если учитывать, что в квартирах используют трехжильные кабеля и посмотреть по таблице, то к 16 А близкое значение 19 А, поэтому для установки стиральной машины потребуется провод, сечение которого не меньше 2 мм².
Таблица сечения кабеля относительно величины силы тока
Сечение токо-прово-дящей жилы(мм2) Ток(А), для проводов, проложенных
| Откры- то | в одной трубе | |||||
| двух одно- жильных | трех одно- жильных | четырех одно- жильных | одного двух- жильного | одного трех- жильного | ||
| 0,5 | 11 | — | — | — | — | — |
| 0,75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 19 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 5 | 46 | 42 | 39 | 34 | 37 | 31 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 8 | 62 | 54 | 51 | 46 | 48 | 43 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
| 150 | 440 | 360 | 330 | — | — | — |
| 185 | 510 | — | — | — | — | — |
| 240 | 605 | — | — | — | — | — |
| 300 | 695 | — | — | — | — | — |
| 400 | 830 | — | — | — | — | — |
Что такое УЗО в электрике: разновидности, принцип работы Подключение двухклавишного выключателя: схемы, советы, инструкция
Особенности прокладки сип кабеля под землей
Сип кабель (синимид экономический) — это специальный тип кабеля, предназначенный для прокладки под землей. Прокладка сип кабеля под землей обладает своими особенностями и требует соблюдения определенных правил и рекомендаций.
Основные особенности прокладки сип кабеля под землей:
Кабель должен быть защищен от внешних воздействий, таких как механические повреждения и воздействие влаги. Для этого применяются специальные защитные рукава или кабельные каналы.
Кабель должен быть уложен на определенной глубине, чтобы быть защищен от повреждений при проведении земляных работ. Рекомендуется укладывать кабель на глубину не менее 40 см.
При прокладке сип кабеля под землей необходимо учитывать особенности рельефа местности и наличие других коммуникаций
Кабель следует прокладывать по трассе, исключающей пересечение с другими подземными коммуникациями.
Важно учесть возможность расширения сети и провести достаточное количество резервных каналов для подключения дополнительного оборудования и расширения покрытия.
При прокладке сип кабеля необходимо соблюдать правила электробезопасности и использовать специализированные инструменты и оборудование для работ под напряжением.
В случае невозможности самостоятельной прокладки сип кабеля под землей рекомендуется обратиться к специалистам, которые проведут профессиональную монтажную работу в соответствии со всеми требованиями и стандартами безопасности.
Можно ли закапывать сип в землю
При монтаже электрического ввода в дом с воздушной линии электропередач очень часто подключения стали выполнять проводом СИП. Многие сетевые компании даже настоятельно требуют именно такое подключение и прописывают его в технических условиях. Однако собственникам домов очень часто не хочется из эстетических соображений портить внешний вид фасада здания. И они задаются естественным вопросом, а можно ли проложить провод СИП под землей.
Казалось бы тут одни плюсы:
во-первых можно сэкономить на кабеле
При этом на кабеле можно сэкономить существенную сумму. Так как не придется покупать дорогостоящий медный бронированный, а достаточно заменить его на алюминиевый СИП того же сечения, плюс защитить его снаружи, допустим гофрой или трубой ПНД (цены указаны на момент написания статьи):

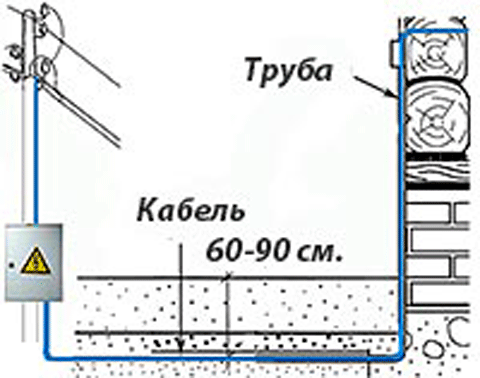

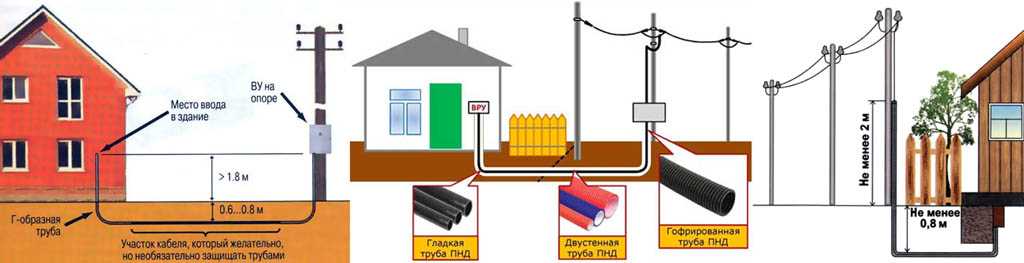

Стандартная глубина траншеи для прокладки кабеля под землей – 0,7м и более.
Умельцы, чтобы защитить СИП от возможных грунтовых вод и перепадов температур в сезоны зима-лето закапывают его на большую глубину – 1,2-1,5 метра. Но в конечном итоге все это не помогает.
И он не имеет внешней изоляции всех жил, которая должна защищать:
от механических воздействий посторонними лицами и предметами
Кроме того не забывайте, что под землей живут грызуны и другая живность, которая может при желании попробовать на вкус ваш ввод.
Во-вторых, и самое главное – СИП для этого попросту не предназначен.
Его можно использовать:
на деревянных и железобетонных опорах
но нельзя применять под землей!
Даже если подумать логически, вы же не будете специально покупать бронированный кабель ВБШв или СБ, чтобы подвешивать его на тросу по воздуху от столба до дома, хотя это как раз таки и не запрещено. Также и с СИП, его нужно использовать именно в тех условиях где ему и место.
Более того, внутри дома и по чердаку можно проводить не всякий СИП, а только отдельные марки, имеющие в обозначении буквы Нг – не горючий.
Никакая ПНД труба заботливо уложенная и присыпанная по всем правилам вас не спасет. Абсолютную герметичность такой конструкции вы не обеспечите, да и двойная изоляция выполненная таким способом будет символической.
Кроме того, трубка пнд не всегда защитит вас от грызунов.
Есть вариант применить асбоцементную трубу. По мнению многих, с такой защитой провод пролежит хоть 100 лет. Однако во-первых, достать такой материал в отличии от ПНД не так-то и просто, да и цена у нее совсем другая.
Во-вторых вы столкнетесь с проблемой герметичной стыковки отдельных отрезков трубы между собой. Сто процентную герметичность сделать будет невозможно.
В итоге, СИП в этой трубе будет находится в условиях постоянной сырости. На входе и выходе из трубы он будет неизменно собирать конденсат и влагу из-за разности температур. И как скажутся такие условия эксплуатации на сроке службы?
Безусловно все это не выйдет из строя на следующий же день и может проработать даже несколько лет. Все зависит от условий прокладки и эксплуатации. Но в один «прекрасный» момент все-таки произойдет короткое замыкание или обрыв.
Намокшие жилы обязательно рано или поздно выйдут из строя. Причем жила при отрицательных температурах уже будет вытянута и порвется даже от небольшого усилия.
А у вас сверху на поверхности уже будет все обустроено – газончик, дорожки, может быть какие-то кустарники или декоративный заборчик. Как это все ремонтировать, где искать место повреждения и какими затратами в итоге все обойдется?
Требования к монтажу сип кабеля под землей
Монтаж сип кабеля под землей требует соблюдения определенных правил и требований в целях обеспечения безопасности и надежности работы кабельной системы. Ниже приведены основные требования к монтажу сип кабеля под землей:
Выбор правильного типа кабеля: Сип кабель, предназначенный для прокладки под землей, должен иметь устойчивую к влаге и внешним воздействиям оболочку. Кабель должен соответствовать требованиям спецификации и нормативной документации.
Правильная глубина прокладки: Кабель должен быть проложен на определенной глубине, чтобы избежать его повреждения негативными факторами, такими как механическое воздействие, воздействие солнечного излучения и экстремальные температуры. Для прокладки сип кабеля под землей рекомендуется глубина не менее 60 см.
Правильная защита кабеля: Кабель должен быть защищен от механических повреждений, таких как рез и проколы. Для этого необходимо использовать защитные трубы, каналы или кожухи. Такая защита обеспечивает надежность работы системы и позволяет избежать случайных повреждений кабеля при проведении земляных работ.
Правильное соединение кабеля: Соединение кабелей при прокладке под землей должно быть надежным и герметичным для предотвращения проникновения влаги и повреждения кабельной системы. Для этого применяются надежные соединительные элементы и методы с заполнением водонепроницаемыми материалами.
Разделение кабелей: При прокладке нескольких сип кабелей под землей необходимо обеспечить их разделение и предотвращение взаимного влияния. Для этого кабели должны быть разделены между собой специальными разделительными элементами или держателями, которые обеспечивают достаточное пространство и вентиляцию между ними.
Обеспечение доступа: При монтаже сип кабеля под землей необходимо предусмотреть удобный доступ к кабельной системе для ее обслуживания и ремонта. Для этого могут использоваться специальные люки или шахты, которые обеспечивают удобство и безопасность работы с кабельной системой.
Соблюдение вышеуказанных требований позволит обеспечить надежный и безопасный монтаж сип кабеля под землей, а также долговечность и эффективность работы кабельной системы.
Прокладка кабеля по деревянному забору
Требования по высоте такие же, как и по бетону. Основные ограничения согласно ПУЭ — пожарная защита. Если кабель имеет оболочку из несгораемых или трудновоспламеняемых материалов, можно крепить непосредственно на забор. Для оболочки из сгораемых материалов, существует ряд требований. Достаточно выполнить хотя бы одно из них:
- Силовой провод прокладывается на расстоянии от деревянной поверхности с помощью роликов из несгораемого диэлектрика (чаще всего — керамика).
- Проводка укладывается в негорючий рукав (гофр). Это может быть металл или пластик, не поддерживающий горение.
- Монтаж производится внутри несгораемого короба.
- Используется подложка из негорючего материала, шириной не менее 10 мм в стороны от кабеля. Можно использовать несущую конструкцию из профильной трубы. Только провод не должен касаться дерева.Распространенный вариант — стальная полоса, прибитая к доскам забора. Попутно она выполняет функцию несущей конструкции.
Легкость обслуживания и ремонта кабеля СИП
Кабель СИП (структурированный кабель для передачи данных) обладает рядом преимуществ, которые облегчают его обслуживание и ремонт.
- Простота обслуживания: Кабель СИП имеет структурный дизайн, который делает его удобным в использовании. Он состоит из нескольких пар проводников, обернутых вокруг центральной оси. Благодаря этому, каждая пара проводников может быть индивидуально доступна для обслуживания и ремонта.
- Легкость нахождения неисправностей: Кабель СИП имеет цветную кодировку проводников, которая помогает в легком нахождении неисправностей. Если есть проблема с подключением или передачей данных, можно быстро определить, в какой паре проводников возникла проблема и произвести ее устранение.
- Скорость замены поврежденного кабеля: В случае повреждения одной или нескольких пар проводников, замена кабеля СИП может быть произведена относительно быстро. Проводники кабеля легко съемные и заменяемые, что позволяет минимизировать простой и время выхода из строя системы передачи данных.
Кроме того, еще одним преимуществом легкости обслуживания и ремонта кабеля СИП является его универсальный дизайн. Он может быть использован для передачи данных в различных сетевых системах, включая локальные сети (LAN), городские сети (MAN) и глобальные сети (WAN). Благодаря этому, кабель СИП удобен для обслуживания в любом уровне компьютерной инфраструктуры.
В целом, легкость обслуживания и ремонта кабеля СИП делает его предпочтительным вариантом для прокладки под землей и по воздуху. Это позволяет минимизировать простои и обеспечивать более надежную передачу данных в сетевых системах.
Особенности прокладки СИП
Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.
раскаточное устройство;
натяжитель бандажной ленты;
- крепежные материалы;
- натяжитель линии;
- динамометр.
Поэтапный монтаж:
- Устанавливают опоры.
- На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
- При помощи оборудования разматывают и подвешивают трос-лидер.
- Протягивают СИП на опоры и натягивают.
- Крепят кабель на опорах.
- Обустраивают линейные ответвления от магистрали.
Подготовка к раскатке кабеля
На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.
Протягивание провода СИП на опоры
Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем
Протяжка трос-лидера
Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.
Вертлюг для соединения троса и СИП
Раскатка
Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.
Крепление к опорам
Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.
Промежуточные зажимы для крепления СИП на столбе
Оконечное крепление кабеля
Натяжка
Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.
Натяжитель сип кабеля
Подвод к электрифицируемому объекту
Монтажом СИП –кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.
Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.
Крепление кабеля сип на столбе
Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг
Особенности монтажа на опоре
Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.
