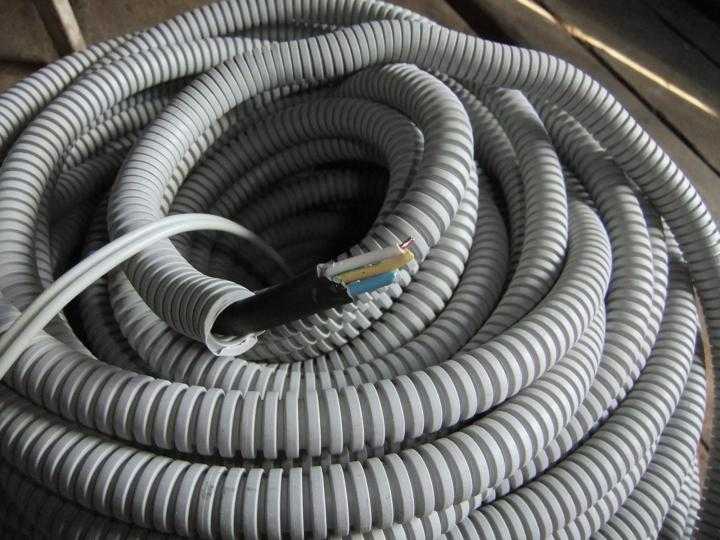

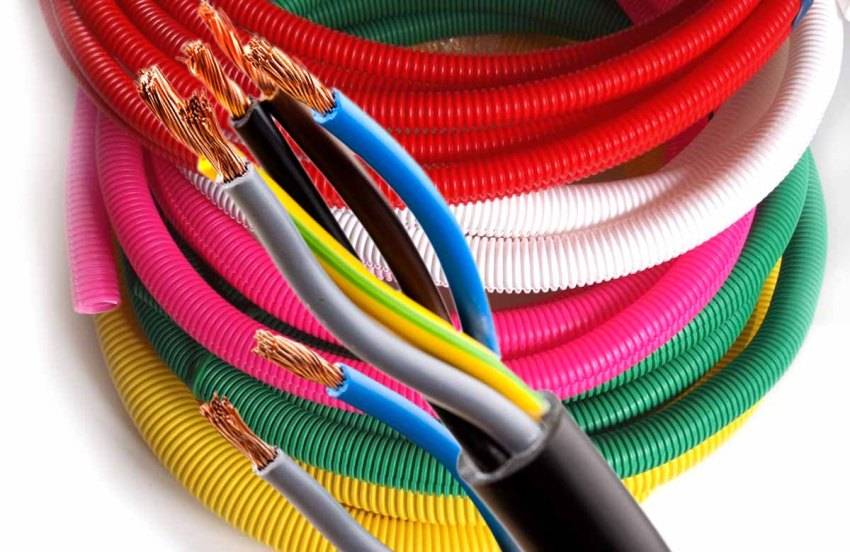

Что такое полимерная гофрированная труба для кабеля
Гофра для электропроводки – это гибкая труба из ПВХ. Благодаря своим свойствам, включая повышенную гибкость и эластичность, полимерные изделия облегчают монтаж электросетей в труднодоступных и подвергаемых большой нагрузке местах. К примеру, в домах, построенных в сейсмоопасных регионах, при колебаниях проще защитить изолированную таким способом электропроводку.
Изготавливается гофра из ПВХ-пластиката, который не поддерживает горения определенный период времени
Защита в виде труб из поливинилхлорида – это еще и возможность объединения нескольких проводов в одном канале. Такой метод используется для монтажа сложной многокомпонентной разводки, светодизайна и натяжных потолков с комбинированным освещением. Сфера применения гофрированных труб достаточно широкая. Современные предприятия выпускают несколько разновидностей изделия специального назначения.
Гофрированная ПВХ труба для кабеля, как правило, небольшого диаметра, что исключает необходимость штробить глубокий и широкий канал для скрытой укладки. Она выпускается в бухтах, в такой расфасовке ее удобно переносить и транспортировать.
Полимерные материалы, из которых выпускается труба для прокладки кабеля, имеют массу положительных свойств. Например, если возникает возгорание из-за короткого замыкания, быстро затухающий полимер препятствует распространению пожара.
Даже в процессе длительной эксплуатации изделие не стареет и не утрачивает свои качественные характеристики
ПВХ труба для электропроводки – это еще и отличная изоляция, и безопасность, что важно не только в жилых зданиях, но и в производственных условиях. Кабель высокого напряжения гораздо безопаснее прокладывать при ремонте, зная, что полимерное изделие защищает от поражения электрическим током
Гофра для проводов и ее наиболее важные свойства
Гофрированная структура способна выдержать колоссальное давление и механическую нагрузку, чего не может продемонстрировать ни одна гладкая труба при тех же условиях.
Удобство применения ПВХ гофры для проводки не вызывает сомнения. Преимущество изолированного монтажа заключается еще и в том, что его легко выполнять под любым углом, даже на поверхности сводов и арок.
В труднодоступных местах и на криволинейных участках скрытые магистрали делать другим способом очень проблематично. Именно гибкость изделия гарантирует качественный монтаж электрокабеля с точным повторением сложных изгибов при любых особенностях архитектуры.

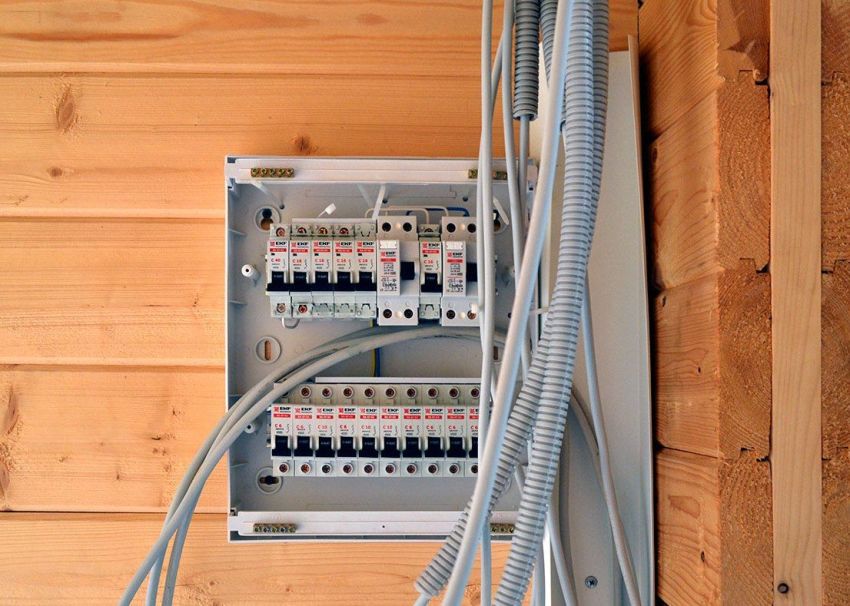

Главным предназначением гофрированной трубы является применение ее в качестве канального кабеля в процессе обустройства электросетей
Гибкая гофрированная труба небольшого сечения дает возможность осуществить монтаж сложных сочленений и поворотов, вплоть до разворота на 360°. Кабель, вложенный в скрытую бороздку, равномерно заполняет ее, сокращая расходы на оштукатуривание поверхностей после первичного этапа монтажа.
В современном строительстве гофротрубы монтируют не только внутри зданий, но и снаружи их, что находит применение в организации сети питания для объектов с наружным освещением, особенно в загородном домовладении. С некоторых пор монтаж электросетей довольно редко производится без применения гибкой изоляции. В определенных случаях учитывается ландшафтный дизайн. Например, рекомендуется использовать красную гофру для кабеля, обеспечивающего ночную подсветку:
- дорожек и клумб;
- бассейна или фонтана;
- бани и сауны;
- искусственного водоема;
- площадки для мангала и барбекю;
- крытой галереи или террасы.
В строительстве гофрованные трубы ПВХ монтируют не только внутри зданий, но и снаружи
Удобство в работе – немаловажный аргумент применения гофры для прокладки кабеля в земле и при наружных работах. Ее режут ножницами по металлу или другими подходящими приспособлениями.

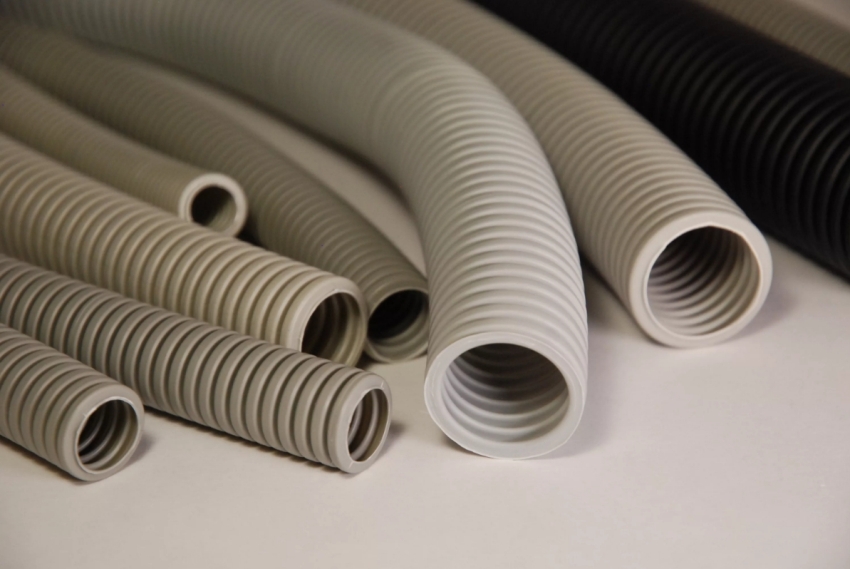

Конструкция и материалы гофры для электропроводки
Гофротруба представляет собой последовательность колец двух размеров: широкие и более плотные чередуются узкими, более тонкими и меньшего диаметра. Если трубу разрезать вдоль и развернуть, можно увидеть гребенку с прямоугольными выступами.
Такая конструкция позволяет трубе быть достаточно жесткой при поперечных нагрузках за счет плотных внешних колец и достаточно гибкой благодаря тонким внутренним кольцам. При разводке можно получить угол до 90 градусов.
Материал, применяемый при изготовлении гофротруб для электротехники, поливинилхлорид (чаще всего), полиэтилен низкого давления или пропилен. Эксплуатационные характеристики готовой гофротрубы из различных материалов отличаются незначительно.
Заведение кабеля в гофру
Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.
В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.
Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

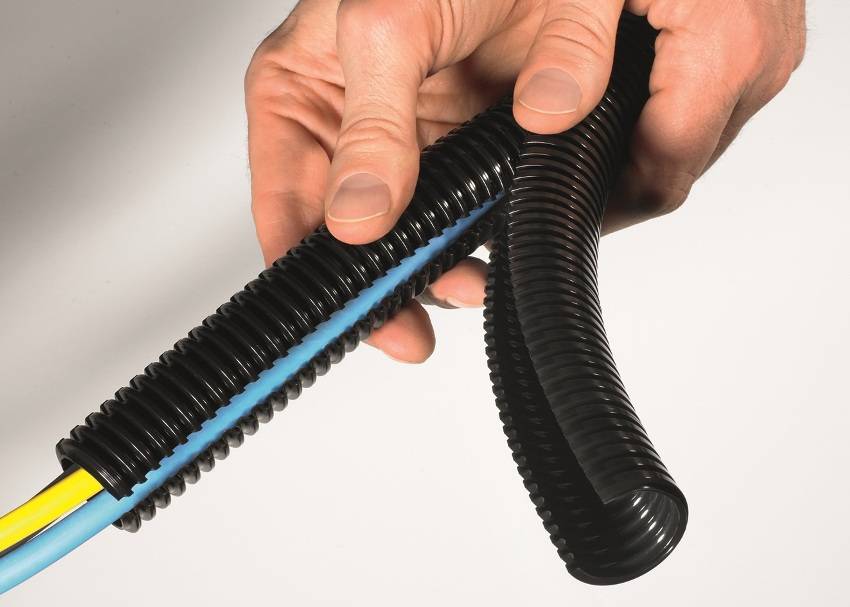

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

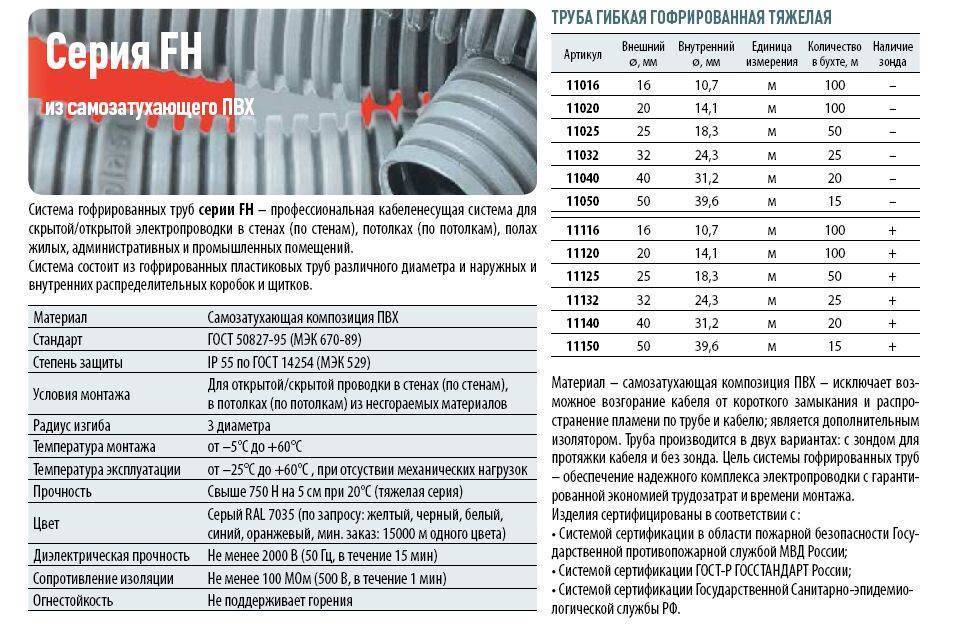

Виды и типы гофротрубы
Гофру для кабеля различают по следующим параметрам:
- Диаметру.
- Толщине стенок.
- Используемым материалам.
- Цвету.
- Устойчивости к нагрузкам.
Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.
Классификация по материалу и его основные характеристики:
ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.
Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.
По количеству слоёв различают:
- Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
- Двухслойные. Пример — труба ПНД с двойной стенкой.
По устойчивости к нагрузкам:
- Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
- Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
- Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
- Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.
Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:
- Белый – освещение и интернет.
- Серая или черная – розетки, цепи общего назначения.
- Зелёный – информационные кабели и телефония.
- Красная – для наружного применения.
На практике такое разделение встречается не часто.

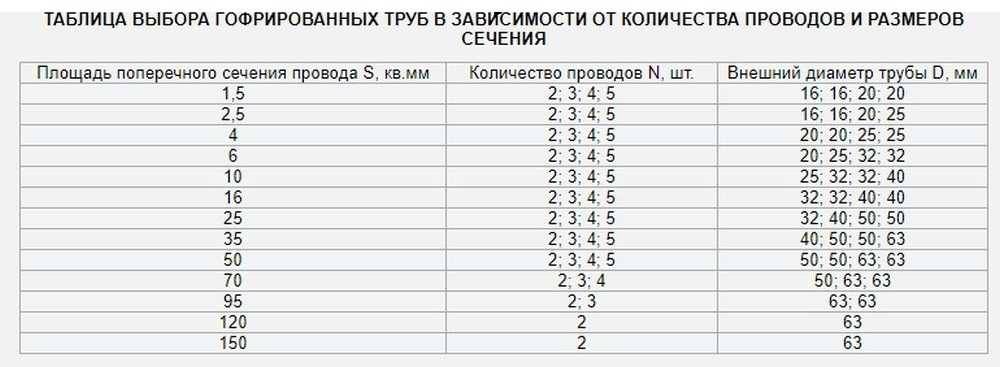

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.
Размерный ряд металлорукавов:
Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
Как протянуть кабель в гофру с зондом — пошаговая инструкция
Для работы потребуются следующие материалы и инструменты:
- Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
- Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
Бокорезы, монтажный нож, рулетка, изоляционная лента.
Бокорезы
Процедура протягивания кабеля в гофре состоит из 4-х этапов:
Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки
При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой
Если зонд уйдет в трубку, придется начинать процедуру заново
Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.
Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.
Присоединение кабеля к гофре через протяжку (струну)
Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.
Второй конец струны в гофре нужно привязать к какому-либо тяжелому предмету
Продеть кабель в гофру
При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности
Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.
«Натягиваем» гофру на кабель
На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:
Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:
Сфера применения гофрированных труб
Гофрированную трубу допускается применять для прокладки скрытой и открытой проводки как в обычных жилых, так и в промышленных, технических, административных помещениях. Гофру можно крепить к стенам, потолку или полу. Он применяется для прокладки не только силовых кабельных линий, но и для монтажа кабелей сетей связи.
Выгодным преимуществом гофра перед монтажом в кабельный канал, который крепится только на ровную и гладкую стену является возможность укладки на любой поверхности. Гибкость трубки позволяет ей поворачиваться практически под любым углом или даже ложиться извивами.
Важно помнить, что поливинилхлорид, из которого изготавливается большая часть легких гофр, чувствителен к резкому изменению температуры, повышенной влажности и ультрафиолетовому излучению солнца, поэтому такие изделия следует применять для протяжки кабелей только в закрытых помещениях. Для монтажа наружной проводки существует отдельный тяжелый тип гофр, обладающих повышенной прочностью, высокой влагоустойчивостью
В целях удобства цвет гофротрубы подбирается в соответствии с назначением. Существует общий европейский стандарт согласно которому:
- Белые трубы используются для монтажа компьютерных сетей
- Серые трубы применяются при прокладке электропроводки
- Коричневые или черные используются при подключении бытовой техники
- Зеленые защищают телефонную проводку
- Красные применяются при прокладке внешней проводки
- Желтые используются в системах газоснабжения
- Синие для труб водоснабжения
Кабель без гофры. Почему нельзя и когда можно.
Каждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:
нужна ли гофра на потолке
нужна ли гофра в стенах
и третий, самый главный, а можно ли прокладывать кабель вообще без гофры

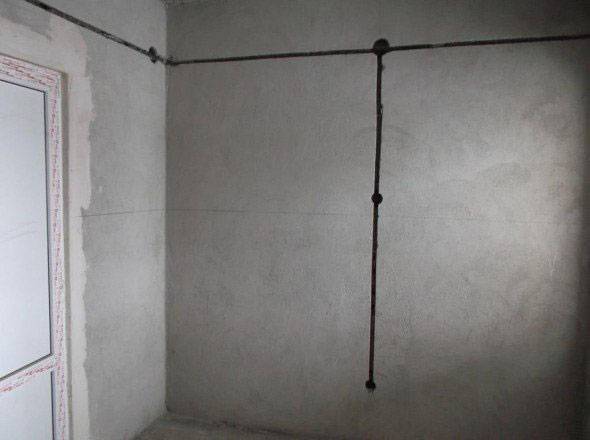

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:
Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.
Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:
То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

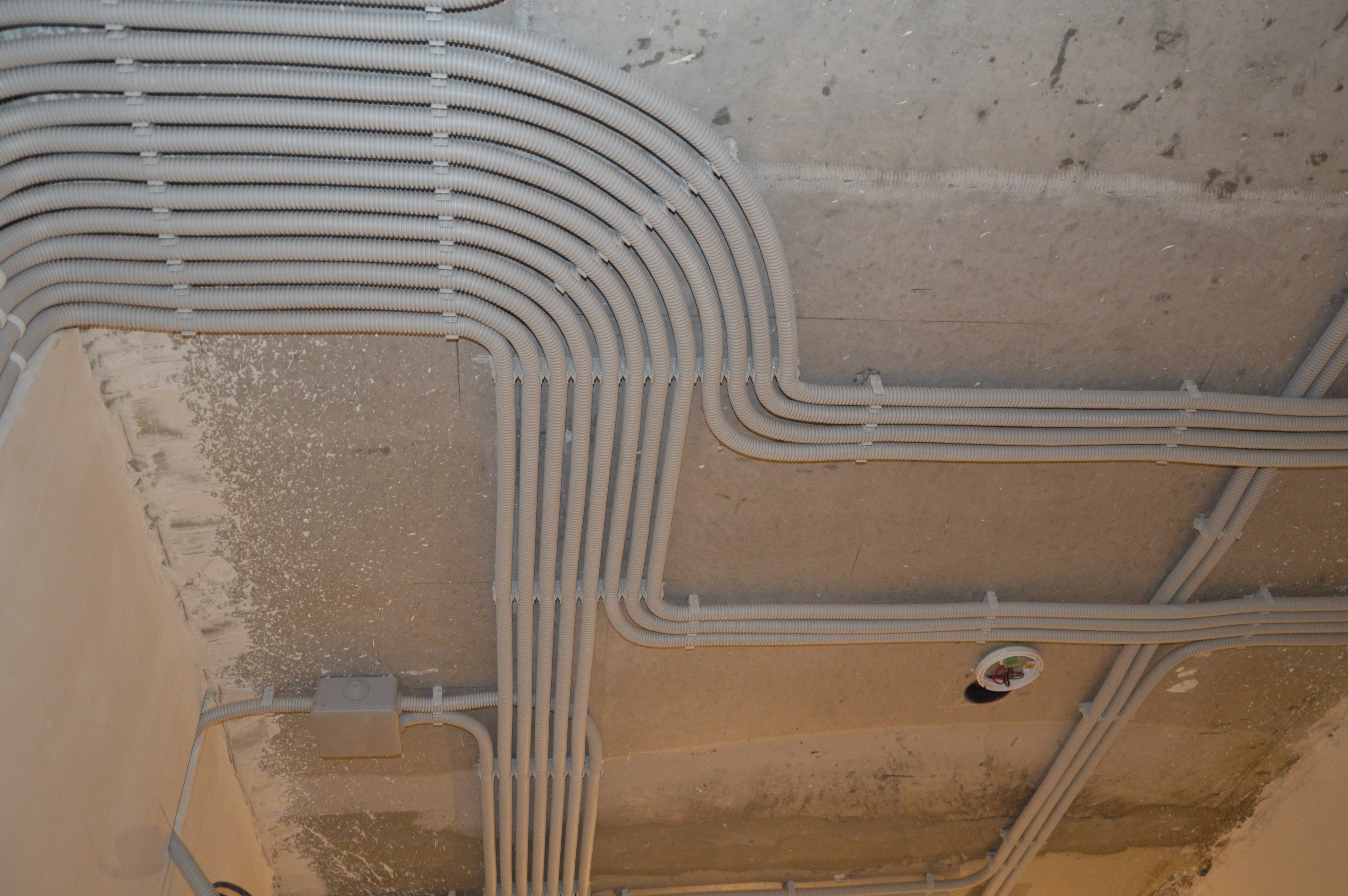

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:
И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.
При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.
Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.
Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.
Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.
Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?
Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.
Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.
И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.
Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.
Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.
На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.
А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).
Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.
Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.
Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.
Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.
Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

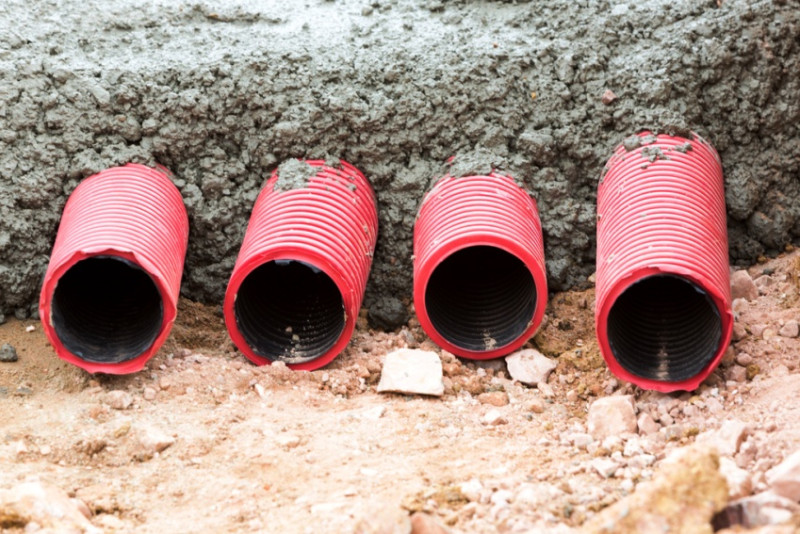

Принцип прокладки кабеля под землей
При укладке пластиковой трубы для прокладки кабеля в земле необходимо придерживаться следующим шагов:
- Первым делом необходимо проверить трубы ПНД. На них должны отсутствовать какие-либо повреждения. Это же относится и с протягиваемым кабелем.
- В местах укладки трубы необходимо нанести разметку.
- Теперь можно переходить к выкапыванию углубления нужных размеров для укладки кабеля.
- Затем идет прокладывание самой трубы.
- А теперь уже в трубе протягивается кабель. Он не должен натягиваться внутри.
- Всю конструкцию необходимо закопать слоем песка в 10 сантиметров и слоем грунта в 15 сантиметров.
- Поверх насыпи можно уложить сигнальную ленту. Этот этап можно пропустить. Лента будет выступать в качестве разметки.
Если укладывается силовой кабель, то предпочтительнее всего не использовать переходники и муфты совсем. Когда это невозможно, их количество необходимо свести к минимуму. Дело в том, что переходники и муфты будут нарушать герметичность трубопровода, которая так нужна для силового кабеля.
В тех местах, где трубы выходят из почвы и входят в здание, следует устанавливать специальные фитинги. Как обстоят дела с минимальным сечением кабеля для размещения под землей? Лучше всего брать не самые тонкие провода. К примеру, хорошо подойдет кабель, у которого сечение будет от 4 мм и больше.
Если вышеописанный способ укладки труб с кабелем не представляется возможным, то применяется горизонтальная укладка. Для ее реализации требуется бурение. Среди преимуществ данного способа можно выделить отсутствие необходимости в земельных работах. Не нужно выкапывать траншею для коммуникаций.
Для начала выполняются инженерные изыскания. Так называются работы по изучению особенностей почвы на местности, где планируется строительство. Бурение выполнять нельзя, пока не будут получены соответствующие документы.
Когда разрешение у вас на руках, можно переходить к основной части. Начинается все с бурения пилотной скважины. Используется специальный бур с излучающей головкой, которая легко разрушает грунт. Когда сталкивается с пустотой, происходит заполнение жидкостью. Она предназначена для охлаждения бура, а еще препятствует обвалу земли.
Читать также: Какой самый большой ключ гаечный
На следующем этапе производится расширение скважины. Для этого на бур надевают насадку под названием риммер. Затем можно переходить к затягиванию трубы с проводом в скважину. Для этого также используют буровую установку. Это самый ответственный этап работы, он же и завершающий.
Особенности труб из ПНД
Особенности применения труб из ПНД:
- У труб ПНД очень простой монтаж;
- Для прокладки кабелей электрических сетей подходят трубы с гофрой;
- Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
- Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
- У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.
Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.
Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.
Преимущества труб из полиэтилена низкого давления:
- Высокий срок службы (изготовители заявляют 50 лет);
- Для соединения отдельных труб не требуется сварка;
- Легкая конструкция;
- С течением времени изделие не теряет свои эксплуатационные характеристики;
- На трубы ПНД внешние факторы не оказывают негативное воздействие;
- Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
- Широкий диапазон рабочих температур — от -25 o C до +70 o C;
- Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
- Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.
Читать также: Сверлильный станок техника безопасности
Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).
Скрытая прокладка
Защитой из гофр следует дополнять кабели при прокладке за отделочными материалами, в бетонной заливке, внутри стен и потолков. Скрытую проводку производят:
- В подземных сетях при благоустройстве территории. Требуется высокая жесткость гофры для устойчивости к деформации при нагрузках, водонепроницаемость. Необходима защита при разводке силовых подземных линий к поливочному, осветительному оборудованию. Гофрированной трубой защищают слаботочные линии связи, кабели для системы охраны и автоматического открытия-закрытия дверей, шлагбаумов.
- Внутри негорючих конструкций гофру используют для защиты от передавливания электрокабелей, удобства монтажа. При будущем ремонте возможна легкая замена проводки, без снятия отделочных материалов. Для укладки разрешается использование гибких труб любого вида. Монтаж делают одновременно с бетонированием, стяжкой пола, устройством несущих конструкций.
- В фальш-пространствах и за отделочными материалами гофру прокладывают с целью, аналогичной скрытой проводке внутри негорючих конструкций. То есть для удобства монтажа электросети, легкой замены проводов и кабелей. Но требования к гофрированной трубе в этой ситуации намного строже. Правила разрешают использовать только металлические или не распространяющие горение материалы.
Правила монтажа электрики
Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:
- выше плинтусов на 15-20 см;
- ниже потолка и балок на 20-30 см;
- от углов на расстоянии 10 см;
- в районе труб отопления, газовых труб с отступом от 50 см.
Это относится и к телевизионным кабелям.
Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.
Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.
Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.
В зависимости от условий прокладки используют провода марки:
- ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
- ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
- ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.
В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.
Как протянуть провод
Схема протягивания провода в гофру
Провести электрические кабели по стенам или потолку можно с помощью специальных клипс. Их диаметр подбирается в соответствии с сечением гофры. Это способ более распространенный, поскольку надежно фиксирует трубы и имеет привлекательный внешний вид. В скрытых местах предпочтительнее применять дюбель-шурупы или скобы из металла.

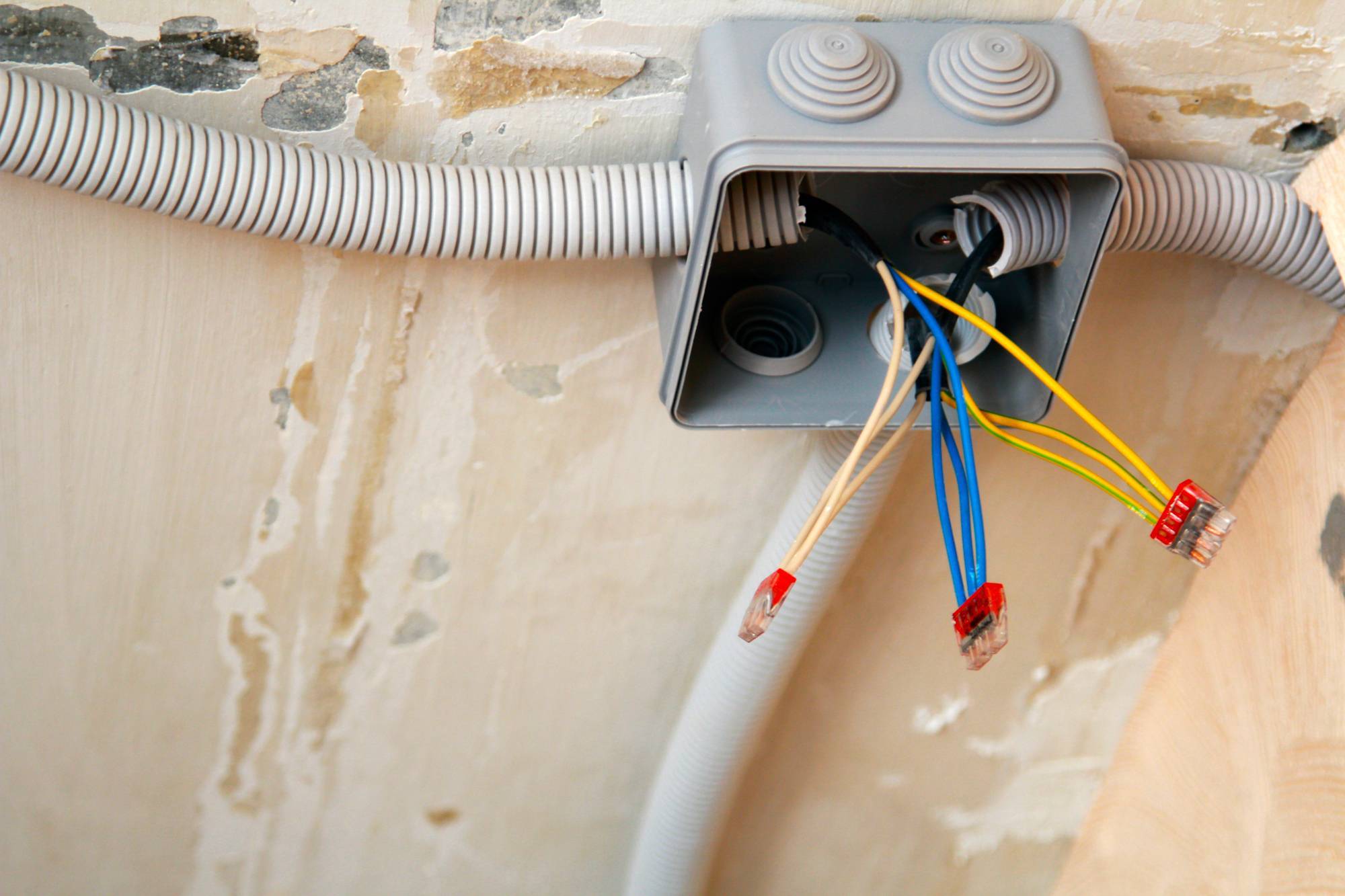

При прокладке труб места стыков соединяют при помощи бюджетного соединительного элемента – муфты. Если на данном участке провода не заизолированы, место крепления к муфте трубы допускается заклеивать герметиком. Для прохода через стены используются специальные перфорированные гильзы, которые при необходимости также обрабатываются герметиком.
Свойства двустенной электротехнической гофры
При выборе изделий для строительных нужд важно обращать внимание на технические параметры и наличие сертификатов. Наиболее надежной считается двойная усиленная труба из разных полимеров, имеющая:
- внешнее ребристое покрытие;
- гладкий внутренний слой.
Эти конструктивные отличия способствуют прочности и пластичности данных изделий. Повышенную пропускную способность обеспечивает гладкая стенка внутри рукавов из ПНД, которые соответствуют диаметру кабелей. Изделия выпускаются в «классическом» и комбинированном (ПНД плюс ПВД) видах.
Самой надежной считается двойная усиленная труба из разного рода полимеров
В усиленных конструкциях может использоваться фольгированная (металлическая) прослойка. Это обеспечивает защиту от повышенной нагрузки и механического давления. Жесткая двойная гофра гарантирует высокий коэффициент жёсткости, усиленный гофрорукав из ПНД выпускается с большим сечением. Эти трубы предназначаются для сложных условий эксплуатации – под почвой и внутри фальшпола, под натяжными полами и внутри цементной стяжки.
Мифы и правда про гофру
Миф1.Сменяемая проводка
По факту – она не сменяемая. Если только, речь может идти, о смене отрезка кабеля, например в стене. К примеру, вы по прошествии ремонта, решили повесить картину. Но забыли, что у вас в этом месте проложен кабель. Попали в него перфоратором и перебили. В таком случае, можно вытащить поврежденный отрезок и поменять. Но это случается крайне редко. И в основном, гофра применяется на потолке либо в полах под стяжкой. И как раз в стене, кабель обычно, прокладывают без гофры. Кабель из гофротрубы, имеющей по ходу движения хотя бы один поворот, вы никогда не вытащите.
Миф2. ПВХ гофра не горит
Горит и ещё как. ПВХ гофра не поддерживает горение. Это значит, что если гофру поджечь, то она гореть будет, но как только огонь убрать, она сразу потухнет. И это, кстати, большой плюс. При возникновении короткого замыкания гофра не вспыхнет, как факел. А короткое замыкание, длится секунды, а не постоянно. Для этого и ставятся автоматы.
Миф3. Без гофры дешевле
Однозначно дешевле. Но не надо думать что, если вы отказались от гофры, то у вас никаких затрат не будет. Если ваш электромонтажник, будет работать перфоратором, то вам придётся купить дюбель-хомуты. Не одну сотню штук. Так как кабель, по правилам, нужно прокладывать отдельно, каждый провод. А если прокладывать в пучках, то нужно, ставить автоматы заниженного номинала или выбирать большее сечение кабеля.
Плюс, любой опытный электромонтажник знает, что при монтаже кабеля с помощью перфоратора, сломается куча буров. А это – расходник и оплачивается заказчиком. А если ваш электромонтажник всё-таки профи и давно не работает перфоратором, то нужно купить специальные площадки под стяжку, а потом ещё и сами стяжки. Как бы дороже не вышло, чем в гофре.
Экономия получается, минимальной. Да это и не деньги на ветер. Вы платите за качество. Если вы нанимаете профессионального мастера, то за это нужно платить. А в итоге получите профессиональный электромонтаж. Когда ваш мастер предлагает вам экономить на всем, то и электрику вы получите соответствующую. Причём во всем, а не только в вопросе гофры.
Миф4. Без гофры быстрее, чем в ней
Так может сказать только тот, кто вообще никогда не делал оба варианта, хотя бы по разу. Если стараться и делать все качественно, без гофры однозначно дольше. Опыт бывалых это подтвердил не один раз. А время мастера стоит денег. Только не опытный монтажник сделает скидку при монтаже без гофры.
Если электромонтажник опытный и наглотался пыли от перфоратора вполне, то у него скорее всего, есть газовый пистолет. И при работе им пристрелка клипс для гофры занимает минимальное количество времени.
На самом деле, ещё очень много плюсов в пользу гофры. Всех в статье не перечислить, так как они не существенны.
Различия в конструкциях
Отличаются готовые изделия диаметром, который выбирают исходя из сечения электрокабеля, количества проводов, прокладываемых внутри. Специальные зонды, которые называют еще протяжками, помогают протягивать провода через гофру на длинных участках и в изгибах.
Вес, гибкость гофры зависят от плотности материала. В тяжелых вариантах используют специальную фурнитуру для изгиба на поворотах трассы − муфты, тройники, и прочие элементы.
Типичной ошибкой неопытных электриков является неправильный выбор материала гофры. Такой просчет приведет к печальным последствиям в эксплуатации, несмотря на выполнение всех рекомендаций при проведении монтажных работ. Для безупречного состояния проводки в течение долгих лет необходимо следовать простым советам по выбору материала гофры, указанным выше.
