Как правильно проложить электропроводку в стенах из гипсокартона

Прокладка кабелей после отделочных работ

Довольно часто возникает необходимость в установке дополнительного выключателя или розетки уже после того, как смонтированы гипсокартонные листы и выполнена чистовая отделка.

Если эта проблема возникла на ранней стадии, когда потолок находится в открытом виде, то электропроводку внутрь гипсокартона можно разместить следующим способом:

  • На месте будущей розетки в гипсокартоне сверлится отверстие.
  • С потолка на уровень с отверстием спускается тяжелая гайка, привязанная за нитку.
  • К верхнему концу нитки изолентой закрепляется кабель. После этого она вытягивается снизу в сторону отверстия до тех пор, пока не появится кабель.

Технические особенности монтажа электропроводки в частном доме

При прокладке электропроводки важно следовать действующим правилам монтажа, эффективно распределять нагрузки по группам, а также устанавливать приборы электрозащиты. Нужно не только правильно подобрать тип кабеля и уложить его, но и грамотно организовать электрическую сеть, чтобы обеспечить максимальный уровень электро- и пожаробезопасности

Какой провод использовать для деревянного дома

Для монтажа проводки следует использовать провода с негорючей изоляцией. Сечение жил подбирается согласно расчётным нагрузкам подключаемого электрооборудования. В Таблице 2 приведены данные по выбору диаметра проводов в зависимости от мощности нагрузки и тока потребления.

Таблица 2. Выбор сечения кабеля одно- или трёхфазной сети для всех типов укладки.

Сечение кабеля, мм2

Открытая укладка

Скрытая укладка

Ток, А

Мощность однофазной сети, кВтМощность трёхфазной сети, кВтТок, АОднофазная сеть

Трёхфазная сеть

1,0

173,76,4143,05,3

1,5

235,08,7153,35,7

2,5

306,611,0214,67,9

4,0

419,015,0275,9

10,0

6,05011,019,0347,4

12,0

10,08017,030,05011,0

19,0

16,010022,038,08017,0

30,0

Технические особенности монтажа скрытой электропроводки

Вариант монтажа скрытой проводки. Оцилиндрованное бревно.

Для скрытого монтажа кабелей применяют оцинкованные или нержавеющие трубки с последующей отделкой штукатуркой. Стыки и соединения требуют тщательной герметизации. Основные технические требования:

  • занимаемый кабелями объём внутри труб не должен превышать 50%, нужно оставлять свободное пространство для удобства замены без демонтажа каналов;

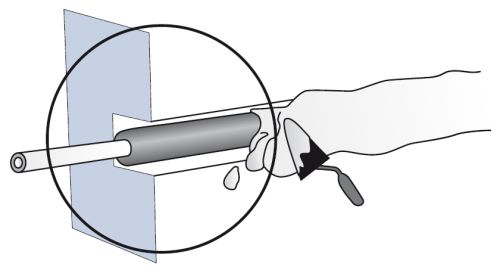

  • концы труб перед распределительными коробками следует защищать пластиковыми насадками, чтобы исключить повреждение проводки;
  • необходимо обеспечить удобный доступ к распределительным коробам;
  • прокладка труб должна выполняться с уклоном 2-3°на погонный метр, чтобы внутри них не скапливался конденсат.

Допустима ли гофра для электропроводки в деревянном доме

Монтаж кабеля в гофре

Поскольку укладка металлической трубы представляет собой весьма трудоёмкую задачу, допускается использование металлической герметичной гофры обычной или с ПВХ покрытием для эксплуатации внутри помещений с высокой влажностью (кухня, ванна). В качестве соединений нужно использовать специальные муфты, обеспечивающие защиту, аналогичную цельной гофре.

Гофра не отличается длительным сроком службы и достаточным уровнем прочности, поэтому надо следить за её состоянием и проводить своевременную замену.

Монтаж проводки в брусовом доме

Монтаж электропроводки в брусовом доме выполняется так:

  1. Создание схемы прокладки кабеля и электросети.

  1. Организация ввода кабеля в дом.

  1. Подготовка в бетонном основании каналов для кабелей.

  1. Высверливание в стенах отверстий для розеток, распределительных коробов и выключателей, а также штробление вертикальных каналов для проводов под освещение.

Штроба для кабеля освещения.

5. Последовательная прокладка кабеля внутри гофрированной трубы с подводкой к электрощитку.

Подсоединение проводов к распределительному щитку.

6. Разводка проводов по дому.

Кабель проведён к розетке и уложен в штробу для подключения системы освещения.

7. Тестирование, устранение неполадок.Все кабели укладывают параллельно несущим конструкциям. Каждую разводку выполняют под углом 90°.

Какой кабель лучше для деревянного дома

В деревянном доме укладывают медножильный кабель, имеющий такую маркировку:

  • Н — обозначает, что провод не воспламеняется и не горит;
  • Г — изоляция проводов не распространяет дым.

При выборе конкретного кабеля важно, чтобы его сечение было подобрано с запасом, согласно проведённым расчётам электронагрузки

Также стоит обращать внимание на соответствие стандартам ГОСТ, а не ТУ, так как последние не гарантируют постоянство сечения провода по всей длине и химический состав изоляционной оплётки

Оптимальным вариантом является кабель с маркировкой ВВГнг, ВВГнг-LS для открытой укладки или ВВГнг(П) для скрытой под отделку штукатуркой.

Поиск проводов в стене радиоприемником

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

К потолку на каркас

В отличие от стенового, потолочный гипсокартон тоньше, его толщина 8,5 см. Это обусловлено сравнительно меньшими ударными нагрузками и необходимостью облегчения конструкции. Стеновые листы применять можно, но только, если нет другого варианта, поскольку в таком случае придется усиливать обрешетку.

Последовательность действий:

  • Разметка. Лазерным или водным уровнем на стенах отмечается периметр потолка. За основу берется либо самая нижняя его точка, либо определенная проектом величина. Также на этом этапе лучше отметить местоположение каркасного профиля и крепления кронштейнов. Направляющие устанавливают на двух противоположных стенах. Каркасный профиль должен находится по краям каждого листа и две планки посередине (при монтаже вдоль). Перемычки размечаются перпендикулярно, каждые 50 см, с учетом размера листов (чтобы попадали на стык).
  • Установка направляющих. По разметке крепят направляющие (UD-27). Фиксация к стенам выполняется саморезами на дюбель.
  • Установка каркасного профиля. В направляющие вставляется профиль CD-60, крепится к ним мелкими саморезами по металлу. К потолку дополнительно фиксируется на ленточные кронштейны с шагом 30 см.
  • Перемычки. Заготавливаются из CD-60 (на стыках запиливаются болгаркой или ножницами), крепятся к основному профилю мелкими саморезами по металлу (блоха).

Если планируется вешать люстру для нее необходимо заранее подготовить место. Можно поставить закладную из деревянного бруска, но лучше все делать из металла, тем более что для подобных ситуаций в продаже есть готовые решения.

Сложности, которые могут возникнуть и их решение

Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист. В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона. То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.

Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется. Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).

В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом. Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой). Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.

И здесь поможет правильно выполненная разметка. Делается она так:

  1. Выбираем место установки крайней розетки, и помечаем центр отверстия.
  2. Затем наносим ровную горизонтальную линию через отмеченную точку.
  3. Далее отмеряем 72 мм от центра первого отверстия и делаем пометку (это будет центр второго отверстия).
  4. Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.

Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.

Что делать, когда гипсокартон уже установлен

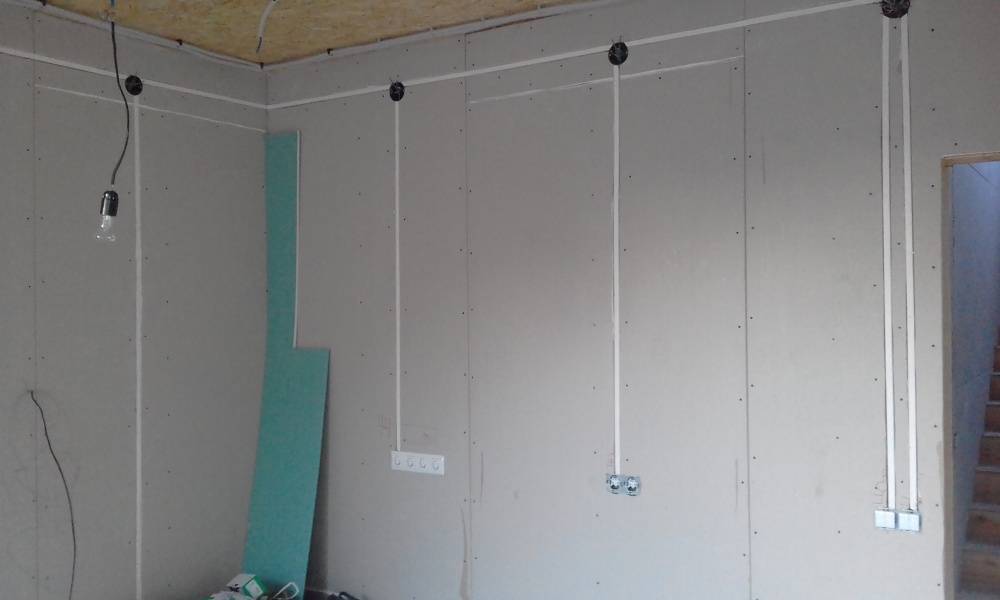

Выше были рассмотрены варианты монтажа электропроводки параллельно с выполнением отделки стен. Теперь разберемся, что делать, если отделочные материалы уже установлены на стены. Сначала определите, что находится между гипсокартоном и базовой стеной.

Первый вариант – гипс сажают на стену клеевым составом. Вы должны прорезать готовую поверхность, а затем выдолбить материал под кабелем. После такой установки вы будете вынуждены восстановить стену, покрасив ее или оклеив обоями.

Второй вариант проще. Это означает, что гипсокартон крепился к металлическому профилю

Однако важно знать схему электропроводки и где именно находится металлический каркас. Если вы не хотите портить переднюю часть, попробуйте провести провод через розетку

Просверлите отверстие для розетки или выключателя, затем с помощью отвеса определите, куда будет проходить кабель. Демонтируйте часть основания, опустите веревку по отвесу, пропустите ее через отверстие. Привяжите трос к веревке и потяните вверх. После этого ящик ставится любым удобным способом и к экрану протягивается кабель.

Протяните кабель под установленным ГКЛ

Третий вариант, когда между стеной и гипсокартоном устанавливались теплоизоляционные материалы. Для ввода кабеля используйте стальную проволоку, оставшуюся после установки гофры. Если используются жесткие изоляционные плиты, это не сработает.

Способы протягивания провода

Прокладка кабеля в гипсокартонных перегородках – задача несложная. Прежде чем провести в своем доме электропроводку под гипсокартоном , необходимо подготовиться к данному процессу, чтобы предотвратить возможные будущие проблемы. Те, кто устанавливал гипсокартонные конструкции, знают, что листы крепятся на деревянном или металлическом каркасе. Проблема в том, что профили могут повредить проводку, то приведет к короткому замыканию. Как же этого избежать? Вам поможет гофрированная труба. Защитите с помощью нее провода

Дополнительно такая мера предосторожности остановит распространение пламени, если электропроводка под гипсокартоном загорится

Чтобы определиться со способом монтажа, нужно выбрать способ, с помощью которого листы гипсокартона будут крепиться к стене. Таких способов два. Гипсокартонные листы можно крепить непосредственно на стену. Однако более надежный способ – закрепление листов на каркасе из металлических профилей. Без каркаса гипсокартон крепится довольно редко, поскольку для этого нужны идеально ровные стены, а такое чудо встречается нечасто.

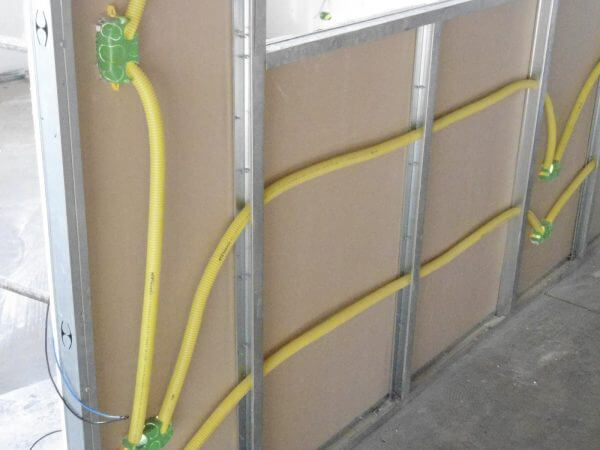

На схеме ниже вы можете увидеть способ протягивания провода через металлический каркас.

http :// samelectrik .ru/wp-content/ uploads /2015/03/electroprovodka_pod_gipsom-8. jpg

Как видите, проводка проходит через специальные отверстия в профилях и, таким образом, полностью прячется в стене. Реализовать это довольно просто, поскольку данная конструкция не требует дополнительных закреплений.

Более сложная схема проводки в варианте с приклеиванием листов непосредственно на стену.

Придется предварительно провести штробление стен, необходимое для прохода провода. Делается это при помощи перфоратора. Используйте инструмент для того, чтобы подготовить канавки, через которые должен пройти провод. В канавках закрепите проводку и закройте штробы при помощи штукатурки. К обшивке стены можно приступить только после того, как высохнет раствор. Как видите, этот способ монтажа гораздо сложнее и приуменьшает смысл процедуры укрытия проводки под гипсокартоном . Так что, если вы изначально планировали в ходе ремонта спрятать проводку, лучше использовать каркас. Когда вы определились со способом проводки, пришло время приступить к процессу монтажа.

Пошаговая инструкция монтажных работ

Последовательность этапов:

  • Вырезается отверстие. По нарисованной схеме электропроводки определяется место расположения розетки. Крестиком помечается центр будущей полости, которая аккуратно высверливается специальной насадкой-фрезой при помощи дрели или шуруповерта (не спеша, без нажима на инструмент, на средних оборотах). Если требуется установить целый блок, сначала производится разметка всех предполагаемых дыр и только после этого поочередно они высверливаются. Диаметр должен соответствовать размеру подрозетника (у стандартного d=68 мм).
  • Монтируется подрозетник. Пластиковое гнездо оснащено 4-мя винтами: 2 фиксируют распорными лапками конструкцию и 2 крепят наружную накладку из металла. В днище имеется перфорированный контур для электрического кабеля, по которому вырезается сквозное отверстие и выводится провод. Крепежные винты затягиваются до упора лапок поверхность. Коробка выравнивается относительно стены из ГКЛ.
  • Устанавливается розетка. Предварительно снимается декоративная пластиковая панель и ослабляются клеммные (зажимные) винты. Концы кабеля соединяются с клеммами и прочно затягиваются. Розетка размещается в гнездо и фиксируется винтами либо зажимается металлической пластиной (зависит от конструкции изделия), закрывается верхняя крышка.

Полезные советы

1. Производить монтаж электрооборудования своими руками впервые желательно под руководством опытного наставника.

2. Необходимо проверить любым доступным способом наличие напряжения в проводах (индикаторной отверткой или мультиметром). Работать можно только при отсутствии электропитания в сети.

3. Для подведения тока оптимально использовать трехжильный кабель с двойной изоляцией с диаметром жилы 2,5 мм (сечение выбирается в зависимости от предполагаемой нагрузки).

4. Выводить в отверстие провод с запасом не менее 25-30 см.

5. Глубина стандартного подрозетника – 45 мм. Этот размер необходимо учитывать при выравнивании стен гипсокартоном. При недостаточном расстоянии между поверхностями в основе выдалбливается углубление соответствующего размера в месте расположения точки электропитания.

6. При отсутствии специальной фрезы используется нож для ГКЛ. В толстых листах по нарисованному кругу тонким сверлом намечается контур, затем отверстие прорезается

Учитывая хрупкость материала, работать следует предельно осторожно

7. Если электрический провод уже выведен на поверхность гипсокартонной стены, его либо проталкивают внутрь, либо загибают вверх или вниз и вырезают дыру рядом. Декоративная накладка на розетку скрывает примерно 1 см прилегающей площади и закроет увеличенное отверстие.

8. Излишки выводятся за дно подрозетника. Фиксировать кабель рекомендуется с небольшим припуском, так как при усадке или других движениях стен возможен обрыв.

9. У трехжильного кабеля провод заземления фиксируется на среднем контакте.

10. Схема протяжки, нанесенная на поверхность стены, сделает монтаж быстрее и проще.

11. Для точной разметки использовать строительный уровень. Центры двух и более элементов располагаются на одной горизонтальной линии.

12. Правильно установленный подрозетник не должен пережимать электропровод. При отсутствии свободного пространства между стеной и дном коробки кабельное отверстие лучше сделать с боку.

13. Дополнительной прочности креплению придаст шпаклевка небольшой зоны ГКЛ вокруг присадочного отверстия до фиксации винтами.

14. Если стена из пеноблоков и ГКЛ крепится без каркаса, то есть зазора для подрозетника нет, варианта два: либо применять неэстетичную накладную розетку, либо штробить каналы и углубления под коробку.

15. Декоративная накладка устанавливается по окончании отделочных работ.

16. При отсутствии чистового пола разметка производится с учетом его высоты.

17. При установке нескольких розеток крепежные лапки фиксируются в вертикальном положении. До 5-ти элементов рекомендуется использовать специальные блочные изделия.

18. Традиционно провод с фазой располагается слева.

19. Выбирайте более надежную модель с двузубой лапкой.

20. Розетка прослужит дольше, если клеммы предварительно смазать холодным припоем.

Монтаж проводки под конструкцией из гипсокартона

Первый этап электротехнических работ – выполнение детального схематического плана электропроводки. На нем определяют точное положение точек и узлов: розеток, выключателей, светильников, блоков и распределительных коробов. Готовую схему переносят на стены.

Рассчитывают количество необходимых материалов:

  • Клемм-колодки для соединения проводов;
  • Трубка-гофра с параметрами сечения, необходимого для провода;
  • Клипсы для фиксации гофры;
  • Розетки;
  • Выключатели;
  • Дюбель-гвозди;
  • Распределительные негорючие короба;
  • Подрозетники для работ с гипсокартоном;
  • Провод.

Выбор провода определяют расчетом сечения кабеля. Неверный расчет чреват:

  • Большими затратами при использовании более толстого материала;
  • Замыканием в проводке при сечении недостаточной величины.

Технология монтажа Расчет выполняют по таким параметрам:

  • По мощности – кабели выпускают с разной расчетной номинальной мощностью, которую они выдерживают при работе электрических приборов. Суммарная мощность бытовых приборов не превышает номинальную мощность кабеля. Полученную путем сложения общую суммарную мощность умножают на поправочный коэффициент 0,8. Далее с учетом материала, из которого выполнены жилы провода (алюминий или медь), по специальной таблице определяют сечение.
  • По силе тока – для расчета токовой нагрузки на электропроводку определят среднюю мощность всех электроприборов с учетом фазности сети (однофазная или трехфазная). Полученную величину умножают на коэффициент 1,5.
  • По длине линии – чем длиннее линия, тем больше сопротивление проводника и потеря тока. Если это значение более 5%, выбирают большее сечение.

Прокладка дополнительной проводки под уже готовую отделку ГКЛ

Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.

  • Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
  • При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.

Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.

Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.

Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.

После прокладки дополнительной проводки, обязательно внесите изменение в действующую схему энергоснабжения. Иначе при проведении ремонта вы повредите новый кабель.

Аспекты и нюансы при возведении

Основополагающие нормы при строительстве потолков из листов гипсокартона:

  • Прочность – рабочая характеристика, при ее соответствующих величинах, потолок действительно надежный, и на которой не экономят;
  • Тщательно выполненный, точный обмер параметров – залог расчетов проекта;
  • Несущая способность – убережет от провисания подшивки и образования трещин на финальном покрытии;
  • Используют только высококачественные материалы, которые приобретают в специализированных торговых точках;
  • При расчете расхода гипсокартона, учитывают тот фактор, что он укладывается в разбежку, значит при раскрое останутся обрезки;
  • Гипсокартонные листы закупают с запасом, как и прочие расходные для строительства;
  • Углы панелей попадают на потолочные отрезки профиля, это усилит жесткость конструкции.

Своими силами

Прокладка кабеля по потолку

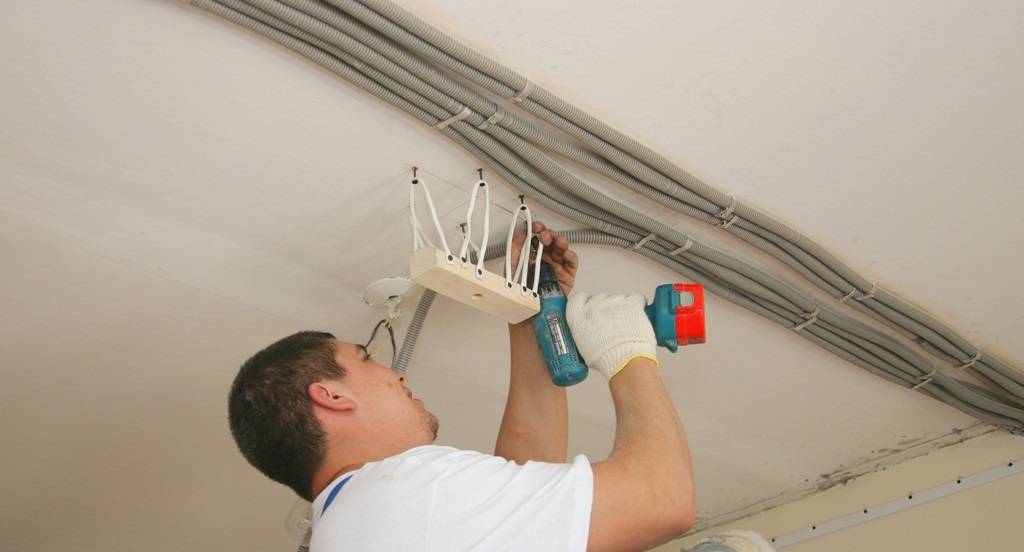

Кабель крепится к потолку дюбель-хомутами, как на фото выше и ниже. Для этого перфоратором сверлятся отверстия диаметром 6мм. Кстати, очень рекомендую дюбель хомут для крепления кабелей к любым поверхностям. Очень удобно и быстро!

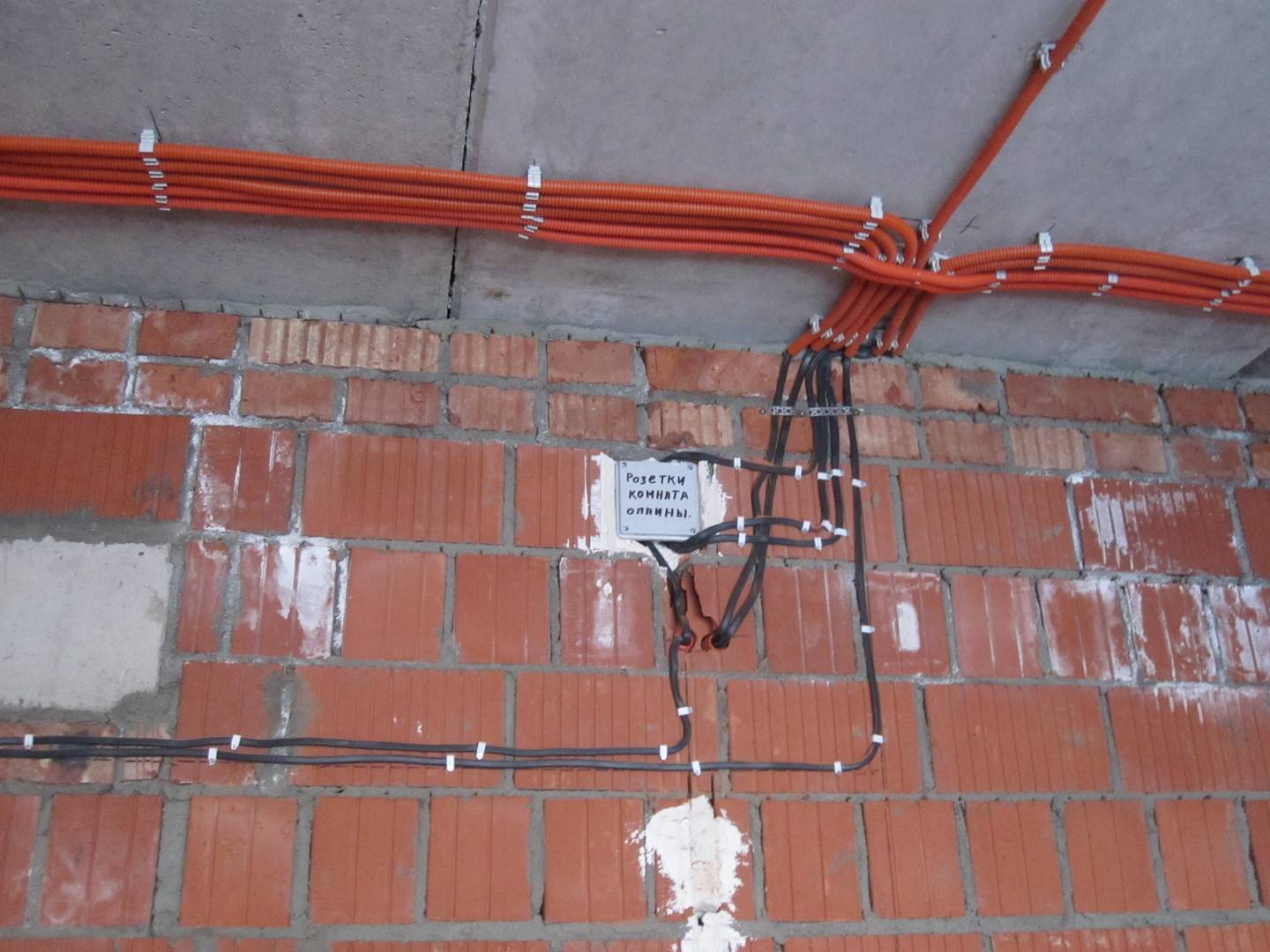

Выводы кабеля под распределительную коробку.

На фото показано место, где кабелей больше всего – распределительная коробка. В нее приходит кабель ВВГнг 3х2,5 с щитка, он проходит через стену из соседней комнаты. Вводной кабель в обязательном порядке защищается слоем изоленты в местах прохода стены и металлопрофилей.

После установки натяжного потолка все это скроется, поэтому красоты не требуется. Единственное условие – чтобы кабель не провисал. Об этом я писал в статьях Установка люстры в натяжной потолок и Светодиодная лента в натяжном потолке.

Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Провод крепится все теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

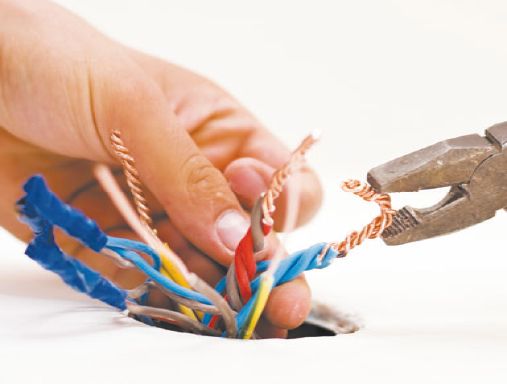

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.

Что делать, когда гипсокартон уже установлен

Выше были рассмотрены варианты монтажа электрической проводки параллельно выполнению отделки стен. Теперь давайте разберемся, что делать в том случае, если отделочные материалы уже установлены на стенах. Для начала определитесь, что находится между гипсокартоном и базовой стеной.

Первый вариант — гипсокартон посажен на стену при помощи адгезивного состава. Вам нужно будет прорезать чистовую поверхность, а затем проштробить материал под укладку кабеля. После такого монтажа вы будете вынуждены восстанавливать стену, покрасив ее или наклеив обои.

Второй вариант проще. Он подразумевает, что листы гипсокартона были закреплены на металлическом профиле

Однако важно знать схему электрической проводки и где именно находится металлический каркас. Если не хотите портить лицевую часть, попытайтесь завести провод через плинтус

Просверлите отверстие для розетки или выключателя, затем воспользуйтесь обычным отвесом, чтобы определить, в каком месте следует вводить кабель. Демонтируйте часть плинтуса, опустите по отвесу веревку, продев ее через отверстие. Привяжите к веревке кабель и потяните вверх. После этого коробка размещается любым удобным методом, а кабель тянется к щитку.

Протяжка кабеля под установленным ГКЛ

Третий вариант — когда между стеной и ГКЛ были установлены утеплительные материалы. Для ввода кабеля используйте стальную проволоку, оставшуюся после установки гофры. Если применяются жесткие изоляционные плиты, то выкрутиться данным способом не выйдет.

Как провести проводку, если ГКЛ крепится на каркас

Сначала необходимо сделать каркас из профилей, но крепить к нему ГКЛ пока не надо. Затем можно выполнять монтаж проводки в гипсокартоне.

Для проведения работ потребуются следующие материалы:

  • Кабель нужного сечения. Лучше проложить негорючий ВВГнг
  • Гофрированная труба подходящего диаметра
  • Клипсы для крепления гофрированной трубы к основанию
  • Крепежи для фиксации клипс к стене
  • Распределительные коробки
  • Розетки
  • Выключатели
  • Подрозетники для гипсокартона
  • Клеммные колодки для соединения проводов

Также необходимо подготовить перфоратор и коронку диаметром 65 мм для проделывания отверстий для подрозетников.

Далее выполняется монтаж проводки в следующей последовательности:

Чертится схема электропроводки с указанием месторасположения всех элементов. Следует учитывать, по стенам будет прокладываться кабель или потолку. Если планируется монтаж подвесного или натяжного потолка, то рациональнее провести электропроводку по нему и опускать ее перпендикулярно полу к выключателям и розеткам. Если гипсокартоном обшиваются только стены, а на потолке не будет никаких конструкций, то проводку следует вести по стенам, отступив от потолка 10-15 см;
Схема переносится на стены;
В соответствии с электрической схемой устанавливаются распределительные коробки. Их крепление производится при помощи саморезов;
Далее по разметке на расстоянии 30-40 см друг от друга крепятся клипсы. Клипсы можно заменить пластмассовыми хомутами, которые позволяют ускорить процесс монтажа проводки. Но существует вероятность повреждения гофры об острые края профиля;

Гофрированная труба с проводом в соответствии со схемой протягивается через каркас из металлических профилей. Предварительно в профиле просверливаются отверстия, по диаметру совпадающие с гофрированной трубой, или можно приобрести уже подготовленный для монтажа проводки профиль;
На металлический каркас крепится гипсокартон

Важно запомнить расположение выведенных для розеток и выключателей концов кабеля;
Устанавливаются и подключаются розетки и выключатели. В соответствии со схемой в гипсокартоне дрелью с установленной на нее коронкой делаются отверстия

При правильном расчете вводные провода будут располагаться точно напротив них. Далее через подрозетник кабель вытягивается наружу, а подрозетник вставляется в подготовленное для него место и фиксируется при помощи имеющихся по бокам винтов. Подключаются розетки и выключатели.

Выполнять монтаж выключателей и розеток следует по окончании ремонта, тогда новые декоративные накладки останутся чистыми.

Прокладка проводов на кирпичных и бетонных стенах без штробления

В этих случаях очень удобно использовать провода плоской формы. По заранее отмеченным маршрутам провод крепится к стенам пластиковыми скобами с гвоздями повышенной прочности или пластиковыми дюбелями с хомутов. Ранее крепеж осуществлялся жестяными пластинами, которые привинчивались к стене саморезами на пластиковый дюбель или просто пристреливались к стене строительным пистолетом.

Для подрозетников и распределительных коробок отверстия сверлятся перфоратором со специальными коронками по бетону. Корпус подрозетника вставляется в отверстие и крепится на гипсовый раствор, перед этим в боковые технологические отверстия заводятся провода.

Если установить подрозетник раньше, будет сложно добиться четкого совпадения уровней, а перепады приводят к проблемам при установке розеток. При глубоко утопленном подрозетнике, болты крепления лицевой панели розетки, могут не достать до резьбы на корпусе. При выступающем стакане подрозетника между стеной и лицевой панелью будет щель.

Распределительные коробки и подрозетники производятся по определенным стандартам. Диаметр и глубина подбирается в зависимости от размеров выключателей и розеток, для распределительных коробок учитывается количества проводов, которые в нее заводятся. При большом количестве проводов с большим сечением и внешним диаметром кабеля круглой конструкции в стенах рекомендуется делать штробы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
