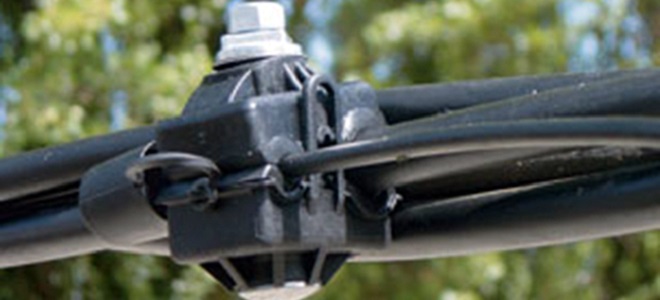

Прокалывающий ответвительный зажим для СИП

Конструкция

Конструктивно зажим СИП состоит из:

1. Влагозащищенного или герметичного корпуса (последний предпочтительнее).
2. Своеобразной внутренней «клеммы» из одной или нескольких симметричных пластин с шипами пирамидальной формы, которые располагаются в каждом из гнезд.
3. Системы крепления, основанной на применении срывной калиброванной головки винта.
4. Дополнительной системы размыкания зажима, предназначенной для экстренного снятия.

Внутри корпуса находится специальная смазка, которая герметизирует место прокола, не допуская контакта с проводом воды и воздуха. Этому же способствует специфическая форма зубьев.

Стягивается зажим для СИП обыкновенным болтом с головкой на 13, реже на 17. Всего в системе предусмотрено два болта — один со срывной головкой, другой обычный, который при необходимости можно ослабить, чтобы вытащить провод и разобрать всю конструкцию.

Гнезд для проводов бывает 2 или 4. Они могут быть различного диаметра, например, 16–120 и 6–50. Здесь первая группа цифр — сечение основного провода, вторая — дополнительно подключаемого. Одно из достоинств зажимов СИП — в том, что они (в известных пределах) подгоняются под кабели различных калибров.

Существует два основных вида этих соединителей — со срывной головкой и с динамометрическим ключом, по которому можно выставить усилие зажима. В моделях со срывной головкой срыв происходит при усилии от 9 до 20 Ньютонов (в зависимости от модели). Такого же усилия сжатия необходимо достичь при использовании модификации с динамометрическим ключом, так как необходимо, чтобы зубцы прокололи изоляцию и надежно вошли в металл жилы. При этом зубцы значительно деформируются — именно это, в сочетании со срывом головки зажимного болта, делает зажим для СИП одноразовым. Дело в том, что, в целях борьбы с образованием окислов, пластина с шипами в зажимах выполняется из сравнительно мягкого алюминиевого сплава. В этом его отличие от «прокалывающих» клеммников.

Электрический контакт между соединительными винтами и зубчатыми пластинами отсутствует. Корпуса выполняются из различных полимерных материалов, устойчивых к ультрафиолету и нередко имеющих дополнительное армирование стекловолокном.

Маркировка зажимов

Маркировка прокалывающих зажимов, производимых различными фирмами, может отличаться друг от друга. Она должна содержать информацию о сечениях проводов – кабельного магистрального и ответвительного. Определяющие параметры – диапазоны сечений проводов.

Например, маркировка компании «Техэлектро», работающей уже более 20 лет, следующая: ЗПО 16-95/1,5-10, означает: зажим прокалывающий ответвительный, сечение магистрального провода от 16 до 95 мм 2 , сечение ответвительного провода от 1,5 до 10 мм 2 .

Вот примерная номенклатура прокалывающих зажимов фирмы

• ЗПО 16-95/1,5-10
• ЗПО 16-95/4-35(50)
• ЗПО 50-150/6-35(50)
• ЗПО 50-150/50-150
• ЗПК 35-95/4-54

Прокалывающие зажимы в резиновом корпусе.

Варианты соединения

В зависимости от места расположения щита учета, возникают варианты, соединить СИП между собой или с проводом другого типа. Далее мы рассмотрим, в каких ситуациях и как именно нужно выполнять соединение самонесущего изолированного провода с другими проводниками.

2222

Основными элементами сжима являются две стальные пластины с заостренными зубцами, которые при закручивании монтажного болта сближаются между собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и герметичность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является одноразовой.

На видео ниже наглядно показывается, как пользоваться прокалывающими сжимами:

Если соединение от щита учета на столбе до дома выполняется посредством СИП, для его монтажа также следует применять штатную арматуру. Лучший вариант, это завести провод непосредственно в распределительный ящик, подключив его к вводному автомату в щитке. В этом случае выполнять его скрепление с кабелем не потребуется. Если же по какой-то причине СИП и медный кабель нужно соединить, сделать это можно на улице, на вводе в дом. Соединение можно выполнить прокалывающим зажимом. Кроме этого, соединительный монтаж можно выполнить с применением плашечных сжимов, которые называют орешками за их форму. Более подробно о зажиме типа орех вы можете узнать из нашей статьи.

Сжимы обоих типов могут соединять токоведущие жилы из разных материалов, например, самонесущий изолированный проводник можно соединять с СИПом, ВВГ, ВВГнг, АВВГ либо АС. Это позволяется конструкцией соединителя, обеспечивающей отсутствие непосредственного контакта алюминия с медью. Каждый из соединяемых проводников контактирует только со стальными пластинами.

О том, как пользоваться орехами, рассказывается и показывается на видео:

Соединение СИП с неизолированными проводами (голыми) осуществляется зажимом особой конструкции, не имеющей острых зубцов со стороны крепления голого провода. Такой тип сжима изображен на фото ниже:

Остается добавить, что соединять между собой скруткой провода из меди и алюминия не допускается ввиду возникновения электрохимической коррозии!

Соединить СИП и медный кабель в таком варианте может потребоваться, если на участке находится несколько строений и разводка питания по ним выполнена СИПом. Монтаж в этом случае можно выполнить так же, как было описано выше, применив прокалывающий или плашечный зажим.

Иногда можно увидеть, как соединение самонесущего изолированного провода с медным кабелем выполняют гильзой, требующей последующей опрессовки.

Это неоправданно по нескольким причинам:

• Монтаж гильз требует наличия специального оборудования.
• Гильзовые зажимы MJPT предназначены для соединения встык проводов СИП одного сечения в процессе ремонта или монтажа магистральных линий. Применяемая технология обеспечивает механическую прочность места скрепления, необходимую для сохранения отремонтированным проводом несущих свойств. Соединение кабеля с СИПом на вводе питания дома механической нагрузки не несет.
• Неизолированные медные гильзы служат для восстановления жил обычного кабеля, после чего на этом месте монтируется муфта.

Технология установки соединителя предоставлена на видео:

Краткая инструкция по установке проколов

Внимание! Несмотря на то, что все внешние части ответвительных зажимов изолированы, работа проводится только в средствах защиты (перчатки, коврик резиновый и тому подобное) и при помощи инструмента с диэлектрическими рукоятками

1. Разъединение проводников
   (из скрутки) на линии пром/напряжения. Для этого существуют специальные приспособления – клинья диэлектрические.

Как вариант – деревянные. Но в этом случае провода, к которым производится присоединение, необходимо обесточить.

Клин устанавливается между жилами, и производится раскрутка свивки токонесущих проводов для того, чтобы можно было на каждой смонтировать прокол. Этим и определяется достаточность работы на данном этапе.

1. Установка прокола.
   Ничего сложного, так как он подбирается по сечению проводников.

1. В свободный желоб помещается конец кабеля отводной линии
   (предварительно выпрямленный), и головка зажимного болта вкручивается до упора. Причем так, чтобы она отвалилась. Это свидетельствует о том, что надежный контакт обеспечен.

СИП – самонесущий изолированный провод – среди проводов, предназначенных для передачи напряжения в нашей энергосети, занимает промежуточное место. Он используется для распределения электроэнергии потребителям поселений, для питания осветительных сетей и монтируется на воздушные линии от 0,4 кВ до 35 кВ. Такие линии обычно протягивались еще совсем недавно по опорам из деревянных специально пропитанных столбов. Такие столбы сейчас везде заменяют на железобетонные, однако деревянные аналоги по долговечности службы могут превосходить саму проводную линию. Недостаток таких столбов – сгораемость в пожарах, особенно за городом.

Разновидности проколов для СИП

ЗОИ

Ответвительные изолированные зажимы используются при монтаже линий напряжением до 1 000 В.

Методику установки прокола хорошо поясняет рисунок. Демонтаж зажима (при необходимости отключения отводной линии) производится быстро. Достаточно ослабить нижнюю головку, после чего приспособление легко снимается.

ЗОЗРБ IEK

Эта модификация проколов используется, когда необходимо от одной точки на линии сделать 2 отвода, причем при помощи кабеля другого типа. Такие зажимы делают проколы лишь на сетевой «нитке», а для присоединения ответвления его конец придется, как и обычно, разделывать.

В частном секторе используются реже, так как герметичность места контакта недостаточно высокая. Следовательно, при внешнем подключении СИП такие зажимы имеют ограничение в применении. На фото показано внутреннее устройство прокола ЗОЗРБ IEK (без корпуса).

Классификация прокалывающих зажимов

Проколы для СИП бывают двух основных типов. Первый – ЗОИ (зажим ответвительный изолированный). Он, как правило, используется для соединения воздушных линий с самонесущими проводами при напряжении до 1000 В. Его принцип действия достаточно простой. Устройство надевается на нужный провод и крепится с помощью болта, который затягивается до состояния, пока не будет сорвана головка. Такой способ крепления позволяет обеспечить необходимый уровень контакта пластин с проводом без его повреждения. В результате возникнет стабильный контакт между магистралью и ответвлением. При необходимости зажим можно легко снять, открутив нижнюю головку болта, которая используется для демонтажа.

Второй тип называется ЗОЗРБ IEK. Он применяется, если необходимо организовать ответвление от воздушной линии двух проводов.

Обратите внимание! Данный тип прокалывающих зажимов имеет определенные ограничения при эксплуатации. Его следует устанавливать в местах, где нет большой влажности, чтобы исключить попадание воды внутрь

Следовательно, применять его можно только в помещениях.

Основное отличие второго вида изделий заключается в том, что зубцы для прокола имеются у него только для установки на магистральный провод, с проводника для ответвления придется снимать изоляцию, чтобы обеспечить надежное соединение. Вместе с тем, такой соединительный механизм позволяет в качестве ответвляющего использовать любой тип проводника, например, ВВГ (небронированный кабель с виниловой изоляцией).

Способы удаления защитного покрытия

При удалении защитного покрытия с прокалывающего зажима следует соблюдать определенные меры предосторожности для обеспечения безопасности. В этом разделе рассмотрим несколько способов удаления защитного покрытия

Способ 1: Использование защитных перчаток

Перед началом работы рекомендуется надеть защитные перчатки, чтобы избежать возможных порезов или ран при удалении защитного покрытия. Перчатки должны быть изготовлены из материала, обеспечивающего надежную защиту от резких краев или острых предметов.

Способ 2: Использование плоскогубцев или кусачек

Для удаления защитного покрытия можно использовать плоскогубцы или кусачки. Необходимо аккуратно захватить край покрытия и slowly сжать инструментом, чтобы раздвинуть покрытие. Повторять эту операцию следует на протяжении всей его длины.

Способ 3: Использование специальных инструментов

На рынке существуют специальные инструменты, предназначенные для удаления защитного покрытия с прокалывающего зажима. Эти инструменты обычно имеют форму плоскогубцев или кусачек с усиленными челюстями, специальными зазубренными поверхностями или другими функциональными возможностями, обеспечивающими легкое и безопасное удаление покрытия.

При использовании специальных инструментов следует внимательно ознакомиться с инструкцией по их эксплуатации, чтобы избежать возможных травм или повреждений при работе с ними.

Важно помнить, что процесс удаления защитного покрытия должен осуществляться только при отключении прокалывающего зажима от сип-подводки или при использовании инструментов с изолирующими рукоятками, обеспечивающими защиту от электрического тока. При соблюдении всех указанных рекомендаций можно безопасно и эффективно удалить защитное покрытие с прокалывающего зажима сип-подводки

При соблюдении всех указанных рекомендаций можно безопасно и эффективно удалить защитное покрытие с прокалывающего зажима сип-подводки.

Ответвительный зажим для проводов СИП цена

Цена на ответвительный зажим для СИП
является важным фактором при покупке. Мы стараемся обеспечить максимально доступные цены на всю предлагаемую продукцию, что делает наше предложение одним из самых выгодных на рынке. Цена на ответвительный зажим устанавливается согласно прайс-листа завода и МРЦ, устанавливаемого производителем. Как лидер на рынке комплектации ЛЭП, мы готовы предлагать максимальную скидку на продукцию фирм НИЛЕД и ВК.

Именно поэтому осуществляется в основном кабелем СИП (правильное наименование – провод самонесущий изолированный), так как он удовлетворяет собственников по всем параметрам. Его характеристики – отдельная тема. А вот с особенностями монтажа, приспособлениями, которые необходимы для разводки линии (так называемыми проколами для кабеля СИП), стоит разобраться подробнее, так как их применение имеет ряд нюансов, не характерных при использовании других типов кабелей.

Схема эл/питания индивидуальных участков нередко довольно сложная, так как на территории могут находиться несколько строений, которым требуется подключение к промышленной сети. Для того чтобы сделать ответвления от линии, необходимы не только профессиональные знания и навыки, но и специальные арматурные элементы для различных соединений (муфты и тому подобное).

Но главная сложность – в разделке кабеля, присоединениях, надежной изоляции этих участков. Своими руками (а это наиболее распространенный вариант монтажа в частном секторе) все это проделать довольно сложно. А вот при работе с СИП ничего подобного не потребуется. Для этого существуют специальные ответвительные зажимы, называемые проколами. Следовательно, процесс сборки схемы электропитания на территории значительно упрощается.

Снятие прокалывающего зажима с СИП

Прокалывающий зажим (или прокалыватель) часто используется для соединения СИП (система безопасности от пробоя) с проводом электрической сети. Однако иногда может возникнуть необходимость в удалении зажима, особенно если он установлен под напряжением. В данном разделе мы рассмотрим безопасный способ удаления прокалывающего зажима с СИП.

Шаг 1: Перед началом работы необходимо убедиться, что вся электрическая сеть, к которой подключен СИП, отключена. Это можно сделать путем отключения соответствующего выключателя на электрощите или с помощью измерительных устройств для проверки наличия напряжения.

Шаг 2: Наденьте защитные перчатки и очки, чтобы защитить себя от возможных травм и предотвратить попадание металлических частей в глаза.

Шаг 3: Ослабьте зажим, вывернув его в направлении, указанном в инструкции по эксплуатации. Если инструкция недоступна, можно попробовать вращать зажим в обоих направлениях, постепенно увеличивая силу. Если зажим слишком плотно закреплен, можно попробовать использовать плоскогубцы или другой инструмент для сборки лампочек, чтобы помочь вращению.

Шаг 4: После ослабления зажима можно попытаться снять его с провода. Если зажим тесно прилегает к проводу, можно попробовать покрутить его, чтобы разрушить сопротивление между зажимом и проводом. Обычно это можно сделать, повернув зажим влево-вправо несколько раз.

Шаг 5: После того, как зажим будет ослаблен и откручен, он можно аккуратно снять с провода. При этом необходимо быть осторожным, чтобы не повредить сам провод или не получить удар электрическим током.

Шаг 6: После снятия зажима рекомендуется проверить, отсутствует ли напряжение на проводе при помощи измерительного устройства. Если напряжение все еще присутствует, не рекомендуется прикасаться к проводу или продолжать работу без соответствующей защиты.

Следуя этим шагам, можно удалить прокалывающий зажим с СИП безопасно и эффективно. Однако, если есть сомнения или нет опыта работы с электрическими системами, рекомендуется обратиться к специалисту для проведения данной процедуры.

Что такое прокалывающий зажим с СИП?

Прокалывающий зажим с СИП (Система Измерения Потенциала) — это специальное устройство, которое используется для измерения напряжения в электрической сети. Оно позволяет провести измерение без необходимости разрыва цепи и отключения энергоснабжения. Применение прокалывающего зажима с СИП является безопасным способом работы с электроустановкой под напряжением.

Основным преимуществом прокалывающего зажима с СИП является возможность измерения напряжения без необходимости включения специальных отключающих устройств или отключения энергоснабжения. Это существенно сокращает время и усилия при проведении измерений, а также уменьшает риск возникновения аварийных ситуаций.

Прокалывающий зажим с СИП состоит из двух главных компонентов: зажима с контактирующей металлической пластиной и контрольно-измерительного блока. Зажим с контактирующей пластиной представляет собой специальную конструкцию, которая позволяет безопасно и надежно закрепиться на проводнике электрической цепи. Контрольно-измерительный блок обеспечивает измерение потенциала и передачу данных на внешний прибор или считывающее устройство.

Прокалывающие зажимы с СИП широко применяются в электротехнических работах, связанных с обслуживанием и ремонтом электрических сетей, а также при проведении проверок и измерений в энергетической отрасли. Они позволяют электрикам и инженерам безопасно и эффективно работать с электроустановками под напряжением.

Назначение зажима

В подавляющем большинстве случаев прокалывающий зажим используется для ввода электричества, подключения к воздушной линии электропередач без снятия напряжения (без отключения). Основным элементом зажима является контактная пластина с острыми зубцами. При монтаже они прокалывают изоляцию магистрального провода и ответвительной жилы, обеспечивая электрический контакт.

При этом есть варианты зажимов для ответвления между изолированной и неизолированной (голой) жилой. На стороне для подключения голой жилы нет зубцов для прокола изоляции. Такие зажимы электрики называют просто — орехами.

Уже другой провод, выходящий из них, подводится к вводному автомату для дальнейшей разводки электросети по помещению.

Общие рекомендации перед удалением

Перед тем, как приступить к удалению прокалывающего зажима с СИП под напряжением, следует учесть ряд общих рекомендаций:

• Проверьте, является ли работа, которую вы планируете провести, критической или срочной. Если есть возможность, отложите удаление до момента, когда система будет отключена от электрической сети.
• Если отложение невозможно, убедитесь, что вы обладаете достаточным опытом, знаниями и навыками для безопасного выполнения задачи. Если есть сомнения, лучше обратиться к специалисту.
• Ознакомьтесь со схемой СИП и определите местоположение прокалывающего зажима. Уточните, какой изолирующий материал используется и как организована система заземления.
• Приготовьте все необходимые инструменты и электрозащитные средства. Убедитесь, что они находятся в исправном состоянии и соответствуют техническим требованиям.
• Оцените риски и примите соответствующие меры безопасности. Носите средства индивидуальной защиты: изоляционные перчатки, очки, каску, защитную одежду.
• Отключите все смежные системы и оборудование, которые могут быть подключены к СИП. Уведомите других работников о проводимых манипуляциях.

Следование этим общим рекомендациям поможет минимизировать риски и обеспечит безопасное удаление прокалывающего зажима с СИП. Однако всегда помните, что работа под напряжением требует особого внимания и профессионального подхода.

Опасность удаления под напряжением

Удаление прокалывающего зажима с СИП под напряжением является крайне опасной операцией, которая может привести к серьезным последствиям для жизни и здоровья человека. Неправильное удаление зажима может привести к удару электрическим током, ожогам, а в некоторых случаях – даже к летальному исходу.

Прежде чем попытаться удалить зажим, необходимо провести ряд подготовительных мероприятий, включающих в себя:

Оценку риска. В первую очередь необходимо оценить степень риска, связанного с удалением зажима под напряжением. В случае если риск оказывается неприемлемо высоким, необходимо обратиться к квалифицированному специалисту.

Позднее уведомление. Перед попыткой удалить зажим, необходимо предупредить всех находящихся в зоне работы о проводимых мероприятиях и возможной опасности. Дополнительно следует оградить рабочую зону и установить предупреждающие знаки.

Изоляция. Перед работой следует убедиться, что вся оборудование находится в отключенном состоянии и оборудовано необходимой изоляцией

Также важно использовать соответствующие инструменты с изолирующими рукоятками.

Применение правильной техники. При работе с зажимами нужно соблюдать правильную технику для минимизации рисков
Следует использовать специализированные инструменты и уделять особое внимание качественному контролю рабочего процесса.

Использование защитной экипировки

Для защиты от возможных повреждений необходимо использовать защитные рукавицы, очки, манжеты и другие средства индивидуальной защиты.

Помимо всего прочего, важно помнить, что безопасность является абсолютным приоритетом при работе с электричеством. Поэтому электрические работы, связанные с удалением зажима под напряжением, должны быть доверены только квалифицированным специалистам, которые имеют соответствующую подготовку и опыт в данной области

Ответвительный зажим для проводов СИП цена

Цена на ответвительный зажим для СИП
является важным фактором при покупке. Мы стараемся обеспечить максимально доступные цены на всю предлагаемую продукцию, что делает наше предложение одним из самых выгодных на рынке. Цена на ответвительный зажим устанавливается согласно прайс-листа завода и МРЦ, устанавливаемого производителем. Как лидер на рынке комплектации ЛЭП, мы готовы предлагать максимальную скидку на продукцию фирм НИЛЕД и ВК.

Такие зажимы для СИП, как ответвительные, изолированные, с возможностью прокалывания изоляции, используют при:

1. Соединениях проводов одной магистрали или нескольких магистралей.

2. Выполнениях ответвлений от магистралей.

3. Подключениях уличного освещения к магистралям.

4. Соединении СИП с голым проводом.

5. Соединении СИП с кабелями.

Промышленностью выпускается несколько различных моделей зажимов с возможностью работы в различных условиях.

Зажим ответвительный прокалывающий одно болтовой (голый СИП)

Относится к таким зажимам, которые абсолютно защищены от влаги. Использут для отвода от неизолированных кабелей магистрали на СИП. Сечение поперечное такого кабеля от 16 до 95 мм. Корпус зажима изготовлен с применением стойкого к изменениям погоды и излучению ультрафиолетовых волн полимера. Он стеклоармированный с фиксирующей планкой.

Для прокалывающего зажима используют алюминиевый сплав, стойкий к коррозии. Болт для затяжки зажима
оцинкован способом гальваники, механизм стальной, также подвергается оцинковке. Место соединения зажима заполняется антиоксидантной смазкой.

Зажим прокалывающий ответвительный одно болтовой (СИП-СИП)

Зажим защищён от отрицательного воздействия влаг и применяется для отвода от магистральных изолированных кабелей на СИП. Сечение поперечное такого провода 16-95 мм2.

Для изготовления такого корпуса также используют стеклоармированный полимер. Корпус стойкий к атмосферным проявлениям и лучам ультрафиолетового диапазона, имеется внизу планка для запирания ключом.

Зажим прокалывающий
изготовлен из алюминиевого сплава, стойкого к коррозии. Болт для затяжки и стальная пружинка подвергаются гальванической оцинковке. Соединения зажимов заполнены антиоксидантной смазкой.

Зажим прокалывающий ответвительный двух-болтовой (голый-СИП)

Зажим выполнен в влагозащищенном исполнении и его применяют для того, чтобы отвести от голых проводов магистральной линии на СИП. Сечение поперечное таких кабелей может быть 16-96 мм2.

Для изготовления корпуса используют стеклоармированный полимер, стойкий к погодным изменения и ультрафиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий
изготовлен из специального сплава алюминия, стойкого к коррозии. Затягивающие болты и стальные пружины подвергаются гальванической оцинковке. Соединения зажима также заполняются смазывающим веществом, содержащим антиоксидант.

Зажим ответвительный прокалывающий двух болтовой (СИП-СИП)

Зажим также выполнен в влагозащищенном корпусе и применяют для отвода от магистральных СИП. Сечение поперечника таких проводов может быть 16-95 мм2.

Для изготовления корпуса используется стеклоармированный полимер, стойкий к изменениям погодных проявлений и ультра-фиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий
изготовлен из алюминиевого сплава, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины подвергаются гальванической оцинковке. Места соединения зажима также заполняются смазкой противостоящей окислению.

Зажим ответвительный прокалывающий двух болтовый (СИП-СИП)

Зажим также выполнен во влагозащищенном корпусе и использут для того, чтобы сделать отвод от магистральных изолированных проводов из алюминия. Сечение таких кабелей может быть 50-120 мм2 к СИП с кабелем 25-70 мм2.

Корпус также выполнен из стекло-армированного полимерного материала, стойкого к изменениям атмосферных явлений и излучению ультрафиолетом. Снизу корпуса имеется планка для крепления ключом.

Зажим прокалывающий выполнен из алюминия, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины также подвергаются обработке гальванической оцинковке.

Кабель СИП в основном используется для прокладки силовых электрических сетей воздушным способом, а также часто применяется для осветительных систем. Поэтому его востребованность достаточно большая.

Нередко электрическая система является разветвленной, где к основной линии присоединяются несколько участков. Чтобы избежать расшивки кабеля на жилы с последующим соединением и их изоляцией, используются так называемые проколы для кабеля СИП, по-другому – прокалывающие зажимы для проводов.
