Как соединить два провода разного сечения
Особенности скручивания однопроволочных проводов
Как скрутить однопроволочные провода? Одножильные кабели скручивать гораздо сложнее, чем многожильные по нескольким причинам: Во-первых, токоведущая жила сделана из жесткого металлического прутка, и в случае если сечение кабеля достаточно большое, то вряд ли получится согнуть его без использования специальных инструментов
Также одножильный провод обладает низкой пластичностью, вследствие чего подвержен изломам, следовательно, для работы с таким кабелем необходимо соблюдать особую осторожность
При снятии изоляции с провода движение лезвия ножа должно осуществляться под углом менее 30 градусов относительно кабеля, иначе лезвие может врезаться в токоведущую жилу и нанести ей серьёзные повреждения. Зачищенные участки провода должны быть не короче 50 мм. Это нужно для того, чтобы обеспечить максимально качественное соединение. Готовую скрутку лучше всего предварительно проверить под нагрузкой, с целью проверить, что в процессе работы она не будет нагреваться сильнее,чем греется остальной участок проводки без соединений.

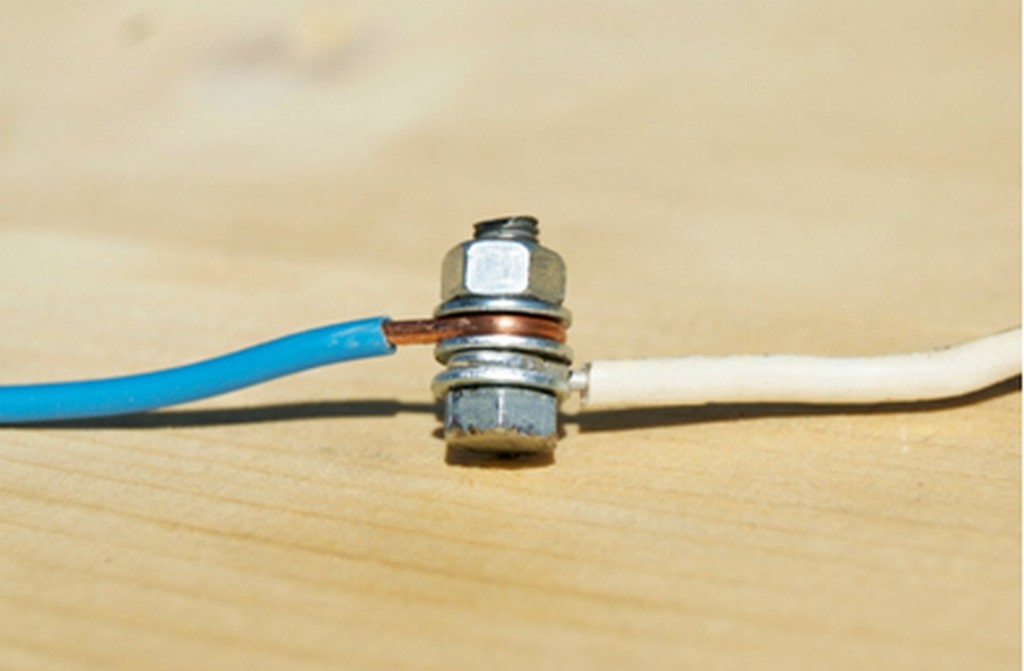

Соединение медных и алюминиевых проводов
По правилам соединение медных проводов с алюминиевыми запрещено. Но часто в реальности такого соединения просто не удаётся избежать. Если Вы решили выполнить скрутку медного кабеля с алюминиевым, то нужно учесть некоторые нюансы: Во-первых, соединение должно находится в легкодоступном месте. Кроме того, необходимо избегать контакта скрутки с горючими материалами. Влажность для таких скруток представляет повышенную опасность, так как влажность будет способствовать ускорению окисления, перегреву и снижению качества контакта. Ни в коем случае не стоит применять скрутку меди с алюминием для соединения силовых цепей, желательно чтобы нагрузка была не более чем 0,5 кВт.
Соединение медных и алюминиевых проводов с помощью специальных клеммников
Готовая скрутка обязательно требует герметичности, так как влага из воздуха может повредить соединение. Желательно время от времени осматривать соединение и контролировать его состояние. Но, конечно же, если есть такая возможность, лучше алюминиевый провод заменить новым медным. Лучше всего соединять медь и алюминий не напрямую при помощи скрутки, а при помощи специальных клеммников. В домашних условиях можно использовать соединение при помощи болта, гайки и нескольких шайб.
Подключение проводов с разным поперечным сечением
По правилам скрутка должна выполняться между одинаковыми по сечению проводами. На практике такое не всегда возможно и время от времени появляется необходимость соединить провода разной толщины. Когда жилы отличаются друг от друга по толщине, то они не могут должным образом прижаться друг к другу. Поэтому такие соединения желательно пропаять или использовать специальныйклеммник. Довольно частый случай применения такой скрутки — это ответвление в электрощите вводного кабеля в квартиру. Для увеличения надежности контакт можно усилить соединителем типа «орех».
Установка колпачков СИЗ
СИЗ расшифровывается как соединительные изолирующие зажимы. Изделия представляют собой обыкновенные пластиковые колпачки, имеющие внутри специальную пружину, которая и держит провода.
Чаще всего такие колпачки используют для соединения жил в распределительных коробках.
Преимущества использования данных изделий:
- низкая стоимость СИЗ;
- колпачки изготовлены из негорючего материала, поэтому самовозгорание электропроводки в месте скрутки не произойдет;
- быстрый монтаж;
- колпачки имеют широкий ассортимент цветовых оттенков. К примеру, если провода не имеют цветовой маркировки, с помощью СИЗов можно отметить фазу, ноль и заземление (использовав белый, синий и зеленый колпачок).
Недостатки:
- относительно слабое качество изоляции и фиксации;
- невозможно соединить алюминий с медью.
Соединение проводов соединительными изолирующими зажимами
Одним из популярных среди электромонтажников соединительных изделий является соединительный изолирующий зажим (СИЗ). Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10—15 мм и складывают в общий пучок После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5—20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.
В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.
Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.
Как сваривать провода из скруток: что важно учитывать
Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.
Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.
Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.
Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.
Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.
При работе на высоте под потолком провода удобно расположить вниз.
На конце сварки образуется каплевидный сплав формой контактного шарика.
Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.
Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.
На что следует обращать внимание
Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.
Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.
После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.
Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.
Затем провода укладывают в распаечную коробку, закрывают крышкой.

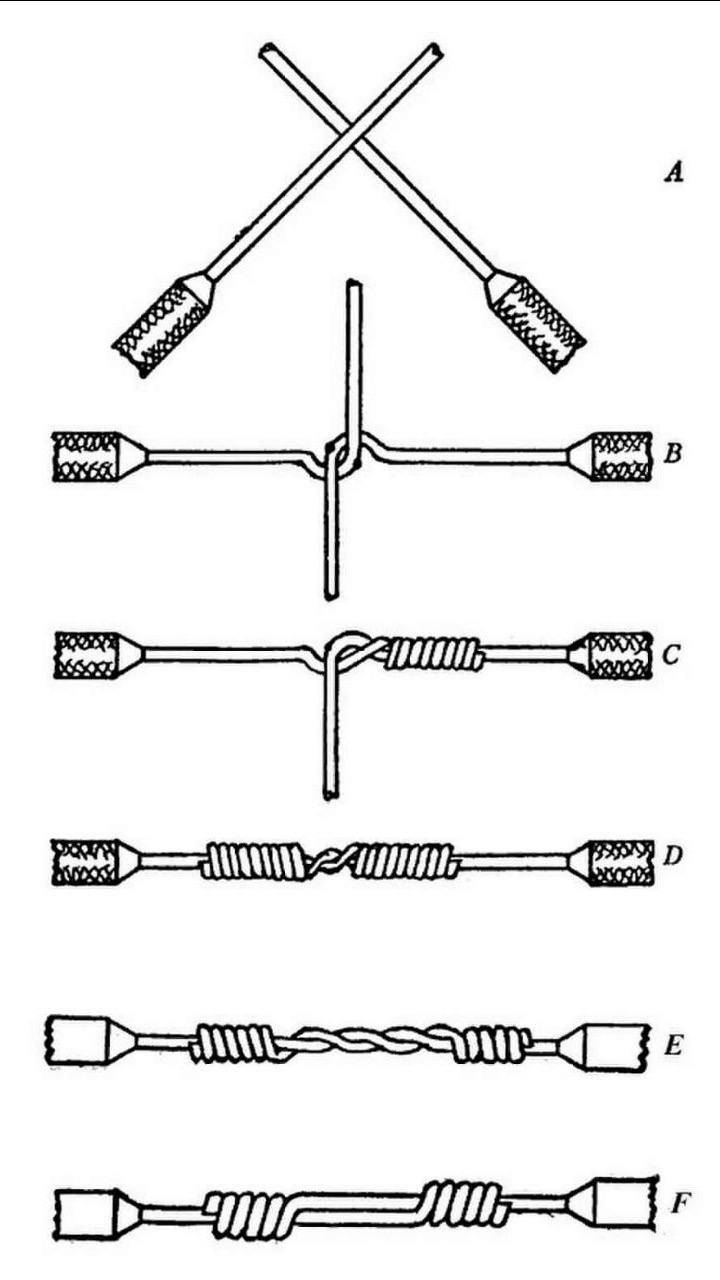

Различные варианты скруток
Непрофессиональное подключение. Это скручивание многожильного провода с одножильным. Такой тип сращивания не допускается правилами, и если комиссия обнаружит такое сращивание, здание просто не будет принято в эксплуатацию.
Однако витая пара все еще используется, и здесь необходимо знать, как правильно скручивать провода. Он часто используется в чрезвычайных ситуациях, когда нет возможности установить профессиональное соединение, а срок службы такого соединения будет коротким. Кроме того, сращивание можно использовать только временно для оголенных проводов, чтобы всегда можно было проверить соединение.
Почему не следует использовать многожильные провода? Это происходит потому, что пряди создают ненадежный контакт. Когда через многожильный провод проходит ток нагрузки, многожильный участок нагревается, что увеличивает сопротивление контактов в месте соединения. Это, в свою очередь, способствует еще большему нагреву. Таким образом, температура в месте соединения повышается до опасного уровня, что может привести к пожару. Кроме того, неисправный контакт вызывает искру в месте скрутки, что также может стать причиной пожара. Поэтому для достижения хорошего контакта рекомендуется подключать проводники с сечением до 4 мм2. Подробная цветовая кодировка проводов.
Существует несколько типов скруток. При скрутки необходимо добиться хорошего электрического контакта, а также механической прочности на разрыв. Перед скруткой провода должны быть подготовлены. Подготовьте провода в следующем порядке:
- Снимите изоляцию с проводника в месте соединения. Удалите изоляцию так, чтобы не повредить жилу провода. Если в сердечнике провода сделан надрез, провод может сломаться в этом месте;
- Обезжирьте открытый провод. Это делается путем протирания тканью, смоченной в ацетоне;
- Для получения хорошего контакта зачищенная часть провода зачищается наждачной бумагой до металлического блеска;
- После выполнения соединения необходимо восстановить изоляцию провода. Для этого можно использовать изоляционную ленту или термоусадочную трубку.

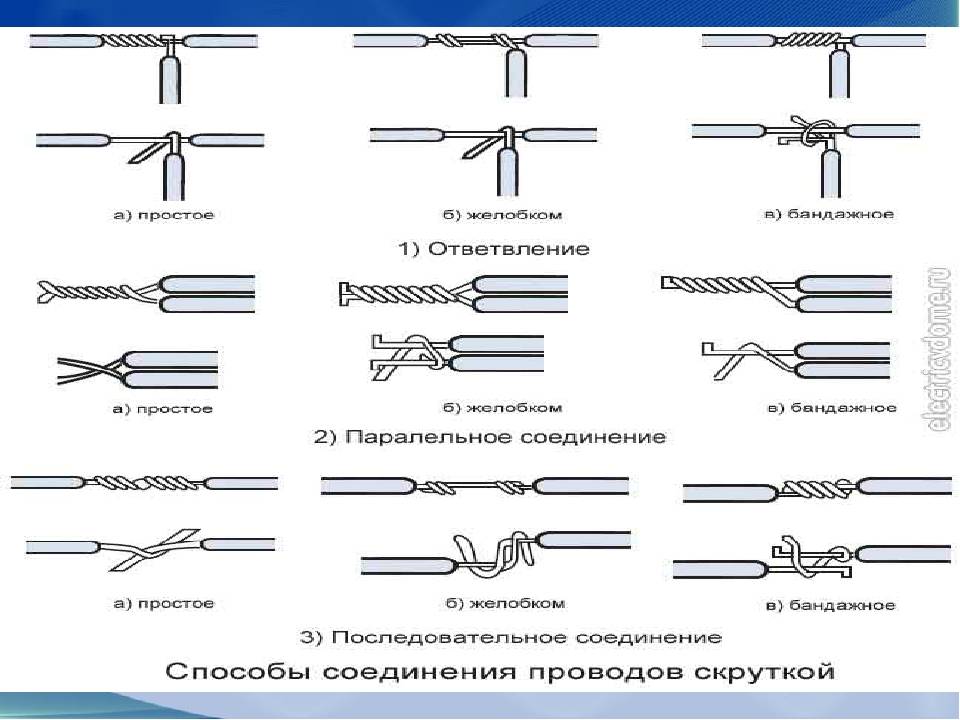

На практике используется несколько типов сращивания:
- прямые параллельные соединения. Это самый простой и наиболее распространенный тип скрутки. При хорошем параллельном скручивании можно добиться хорошего качества контакта в месте соединения, но механические усилия разрушения минимальны. Такая закрутка может ослабнуть при возникновении вибрации. Чтобы правильно выполнить этот тип сращивания, каждый провод должен быть обернут вокруг другого. Должно быть не менее трех поворотов;
-
Простая скрутка двух проводов
Многопроволочная оплетка из трех проводов - Метод «навивки». Этот метод используется, когда необходимо разветвить основную линию. Для этого с проводника в зоне ответвления снимается изоляция, и проводник ответвления подключается к зоне, удаленной обмоткой;
Подключение проводника к основной линии
Бандажная скрутка. Этот тип сращивания часто используется при соединении двух или более одножильных проводов. При бандажном сращивании используется дополнительный проводник из того же материала, что и сращиваемый. Сначала делается простое параллельное плетение, а затем в этом месте накладывается бандаж из дополнительного проводника. Обвязка увеличивает механическую прочность на разрыв в месте сращивания;
Комбинация многопроводниковых и однопроводниковых проводов. Этот тип является наиболее распространенным и простым, сначала делается простая скрутка, а затем зажимается;
Подключение многожильных и одножильных медных проводов
Другие различные типы соединений.

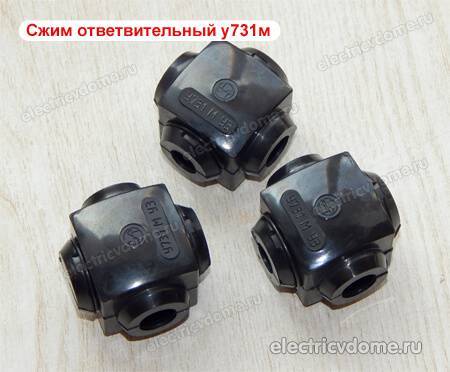

Сжим ответвительный типа «орех»
При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.
Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.
Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.
По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.
Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .
Опрессовка специальными гильзами
Опрессовка гильзами является одним из наиболее надежных вариантов. Его суть заключается в том, что оголенные жилы помещаются в специальную трубку – гильзу, и обжимаются с усилием. После обжима гильза тщательно изолируется с помощью термоусадочной трубки (кембрика) либо изоленты.
Проводники можно направлять с различных сторон трубки либо с одной стороны. При первом варианте их стык должен находиться примерно посередине гильзы, во втором случае поперечное сечение всех жил (суммарное) не должно превышать сечение гильзы.
Преимущества:
- качественное соединение и изоляция;
- гильзы имеют невысокую стоимость.
Недостатки:
- Гильза одноразовая (неразъемная). При необходимости ремонта, гильзу необходимо срезать и выбросить, после чего установить новую.
- Для соединения необходим специальный инструмент: пресс-клещ и труборез (чтобы при необходимости укоротить гильзу). Также можно использовать специальный инструмент для снятия изоляции, который имеет компактное обжимное устройство.
- Обжимать алюминиевый и медный провод можно при наличии только специальной гильзы, которую в продаже видно не так уж и часто.
- Электромонтажные работы потребует больше времени.
Орехи электрические соединительные
Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.
В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .
Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.
Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).
В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».
Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.
Виды скруток
Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций
Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания
По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.
Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких. Обычно используют следующие известные виды скруток:
- бандаж;
- желобок;
- простой метод ответвления.

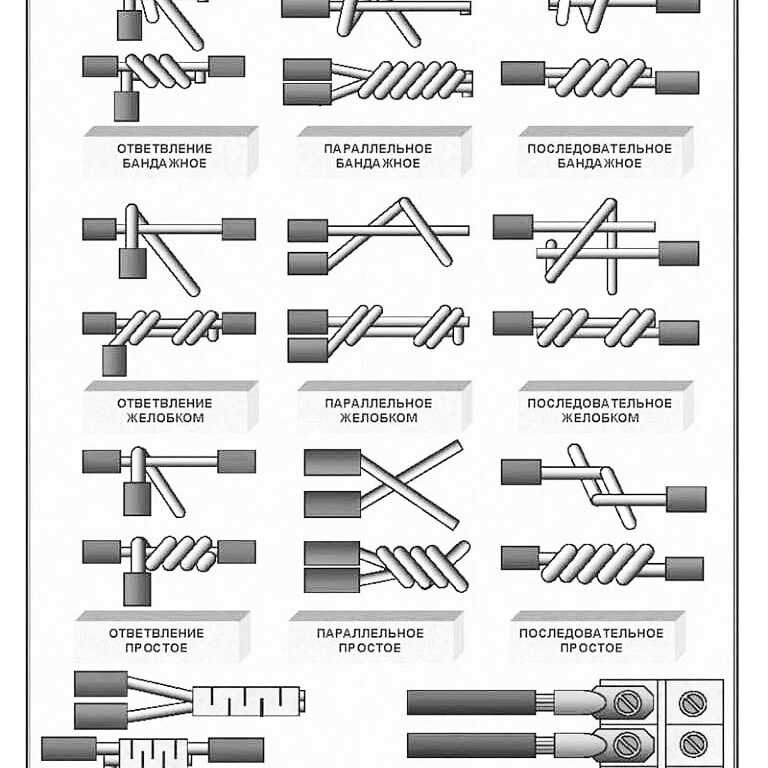

Виды скруток проводов
Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.
Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.
Многожильные
Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.
Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.
Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?». Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

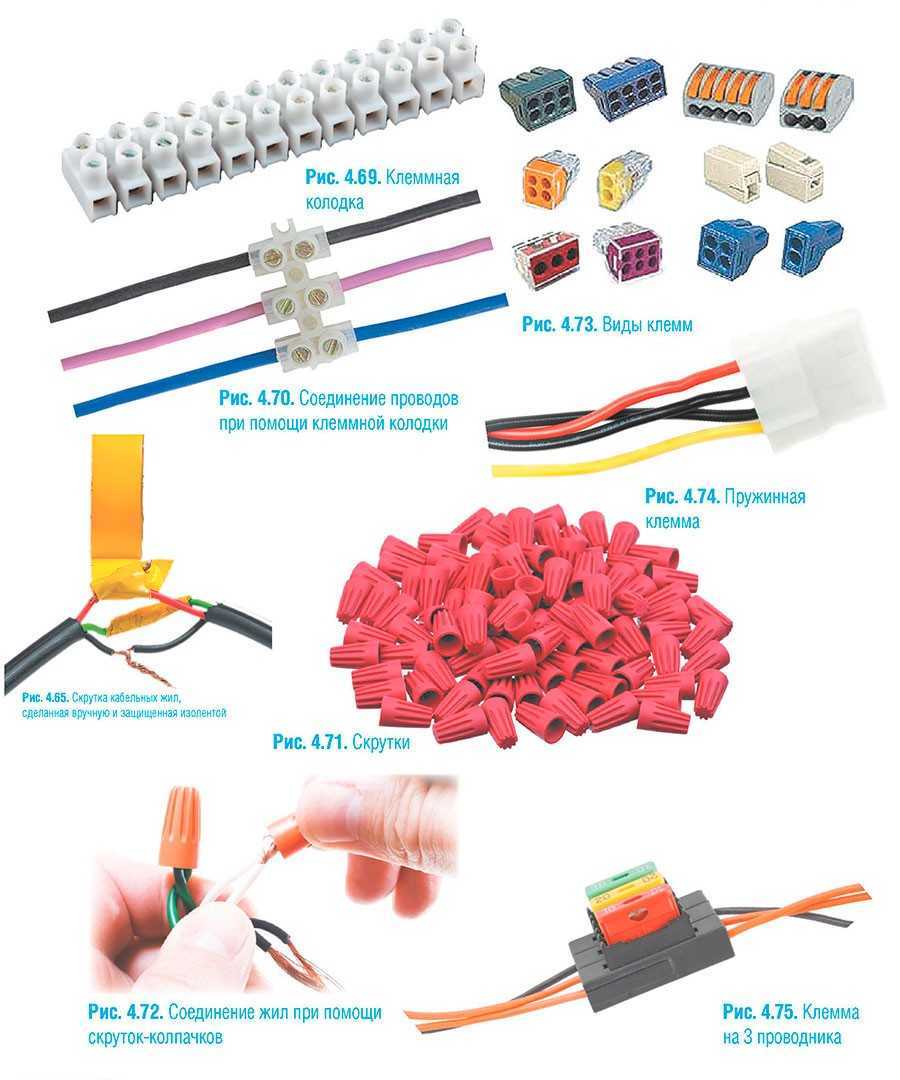

Использование современных технологий
Описанные способы с каждым годом уходят в прошлое. На смену им приходят специальные соединители для электрических проводов, которые гораздо удобнее и быстрее в монтаже и эксплуатации. Некоторые из них:
- Клеммные колодки — внутри них расположены трубчатые латунные гильзы. Зачищенные от изоляции проводники вставляются внутрь и фиксируются посредством закручивания винтов.
- Специальные колпачки с обжимными пружинами внутри. В них вставляются проводники, затем проворачиваются по часовой стрелке. Во время этих манипуляций происходит сдавливание соединяемых жил.
- Самозажимные клеммы достаточно просты в использовании: нужно только вставить проводник, который фиксируется благодаря прижимной пластине.
- Рычажковые клеммники являются многоразовыми приспособлениями. Они очень удобны в эксплуатации — нужно поднять рычаг, вставить провод в специальное отверстие, а затем опустить его. Такая несложная процедура обеспечивает надежную фиксацию.

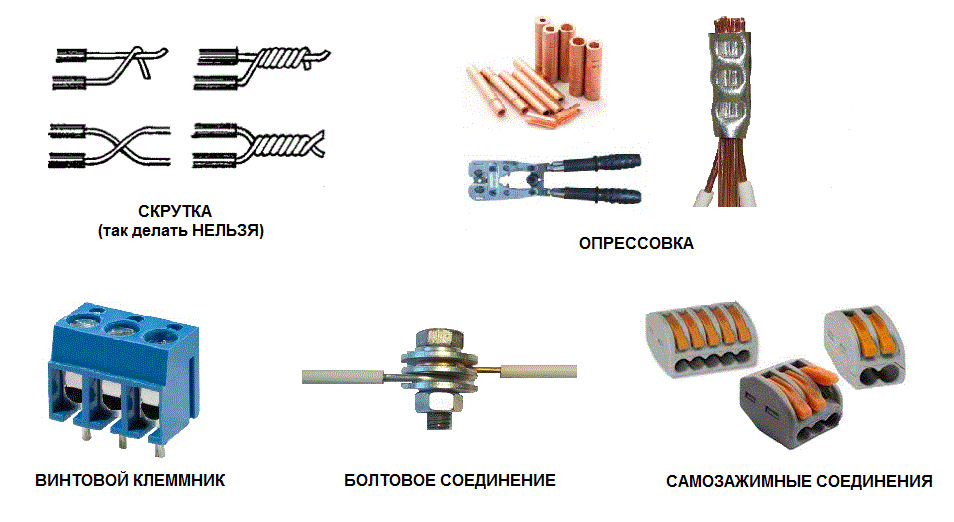

Из всех разнообразных способов соединения проводов нужно выбрать наиболее удобный для конкретного случая. Следует учитывать материал, из которого изготовлен кабель, а также его сечение
Кроме того, необходимо обратить внимание на некоторые параметры. К ним относится место установки (помещение или улица), а также нагрузки, которым будет подвергаться электрическая цепь
Соединение контактными зажимами
Следующий вид соединения проводов, который следует подробнее рассмотреть, – это соединение контактными зажимами (проще говоря, использование клеммников WAGO, их еще называют плоскопружинные контактные зажимы).
В настоящее время провода все чаще соединяют клеммными пружинными зажимами. В данном случае вам не придется ничего скручивать или спаивать, достаточно только зачистить концы жил примерно на 12 мм и вставить в отверстия зажима.
Схема соединения проводов контактными зажимами: а – соединение алюминиевого одножильного провода со штыревым выходом: 1 – гайка; 2 – разрезная пружинная шайба; 3 – фасонная шайба; 4 – стальная шайба; 5 – штыревой вывод; б – соединение двужильного провода плоским контактным винтовым зажимом; в – соединение жилы с выводом зажимно-тычкового типа; г – контактный пружинный зажим.
Вот как будет выглядеть эта конструкция.
Эти клеммы наполнены спецконтактной пастой, которая при подключении алюминиевого проводника снимает с него окисную пленку и предотвращает повторное окисление. То есть при монтаже вы смело можете к одному клеммнику подключить как медный проводник, так и алюминиевый.
Многие специалисты ругают этот вид соединения по тем или иным причинам. Но все-таки он достаточно надежен и у него есть ряд преимуществ:
- Проводники не повреждаются.
- Надежная защита от случайного прикосновения к токоведущим соединениям.
- Для каждого проводника предусмотрено отдельное клеммное место.
- Подключение вместе как медных, так и алюминиевых проводников.
- Предусмотрена возможность измерения электрических параметров цепи без нарушения изоляции.
- Безопасность и порядок при использовании данных клеммников в электромонтажных коробках.
- Полностью исключено КЗ и разогрев в точке соединения.
- Зажимы этой серии являются оптимальным вариантом для соединения проводов при токе до 25 А.
- Мгновенный монтаж проводников.
Существуют клеммники этого типа и для многожильных проводов.
Есть еще способы соединений, менее популярные, которые вы сможете осуществить сами.
Схема устройства контактного зажима: 1 — винт; 2 — пружинная шайба; 3 — шайба или основание контактного зажима; 4 — токоведущая жила; 5 — упор, ограничивающий растекание алюминиевого проводника.
Винтовые зажимы – это контакты, провод в которых крепится при помощи винтов. Сам зажим монтируется на подстилающей поверхности при помощи винтов. В отдельных случаях винтовые зажимы могут выглядеть следующим образом:
Кабельные сжимы – эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Используются для ответвления проводов от основной магистрали.
Этот вид сжима является немного устаревшим. Сейчас стараются использовать немного другую конструкцию, которую не надо разбирать и при использовании которой не надо зачищать участок магистрали от изоляции, так как они являются самопрокалывающими. То есть при закручивании гайки, которая находится сверху сжима, специальные зубцы прокалывают изоляцию проводника и тем самым обеспечивают надежный контакт. В другое отверстие вы можете вставить другой проводник и тем самым сделать ответвление.
Щитовые клеммники или шины – этот способ соединения используется, когда вам необходимо соединить несколько проводников. К примеру, при соединении подходящих нулевых проводов к общему.
Пайка – соединение проводов при помощи паяльника и специальных припоев.
Какое бы вы соединение ни выбрали, старайтесь это делать основательно и без спешки, чтобы в дальнейшем не винить себя, если случится непредвиденное.
Как сваривать провода из скруток: что важно учитывать
Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.
Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.
Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.
Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.
Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.
При работе на высоте под потолком провода удобно расположить вниз.
На конце сварки образуется каплевидный сплав формой контактного шарика.
Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.
Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.
На что следует обращать внимание
Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.
Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.
После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.
Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.
Затем провода укладывают в распаечную коробку, закрывают крышкой.
Прокалывающие зажимы
Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.
Преимущество данных изделий заключается в следующем:
- Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
- Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
- Зажимы простые в эксплуатации и имеют длительный срок службы.
- Низкая стоимость продукции.
- Возможность скрепления медных и алюминиевых проводников.
Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.
Монтаж осуществляется следующим образом:
Видео инструкция по установке прокалывающего зажима
