Принцип работы и устройство типовой насосной станции водоснабжения

Монтаж реле давления

Чтобы лучше понять, как настроить реле давления, следует изучить процесс досконально. Отметка запуска помпы (минимум давления) – вращение болта крупной пружины по часовой стрелке повышает отметку на старте, против – сокращает. Значение для выключения – передвигают маленькую пружину, при вкручивании – разница давления повышается, при выкручивании – отметка срабатывания сокращается.

Силу нажимания внутри регулируют, удаляя или накачивая воздух и проверив это манометром. Повышением параметров включения, установленных на заводе (больше 1,5 атм), создают риск критической перегрузки на мембрану накопительного бака. Рабочий диапазон помпы надо отрегулировать, учитывая максимум возможной нагрузки для водоразборной арматуры. Кольца-уплотнители бытовых кранов на максимуме выдерживают 6 атм.

Перед началом эксплуатации насосной станции следует выполнить тестовый запуск

Профилактика и замена следующие:

1. Механическим чувствительным частям нужен уход, их надо проверять и регулировать.
2. Электроконтакты желательно чистить.
3. При несрабатывании не надо разбирать устройство – изначально надо попробовать слегка постучать не очень тяжёлым предметом по корпусу.
4. Шарниры «качелек» необходимо смазывать специальной смазкой раз в 12 месяцев.
5. Не следует закреплять гайки регулирования целиком – механизм не будет функционировать.

Если реле не удерживает давление, неверно срабатывает или вообще не функционирует, следует не делать поспешных выводов и не выкидывать его. Грязь в мембране не дает ему качественно реагировать.

Чтобы исправить ситуацию, нужно:

1. Отвинтить 4 болта на дне, убрать накладку с патрубком выхода и крышку.
2. Аккуратно вымыть мембрану, а также полости вокруг неё.
3. Вернуть все элементы на свои места.
4. Вновь выставить пороги и выполнить пробное включение.

Эксперты советуют, прежде чем правильно отрегулировать реле, не повышать верхний порог более чем на 80% по максимуму допустимых значений для определенного вида, которые прописаны в инструкции (стандарт примерно 5–5,5 атм).

Чтобы водопровод функционировал качественно, в нем не должно быть воздушных масс. Станция на 50 литров добавит уюта, проживание в загородном доме будет комфортным.

Особенности конструкции различных типов канализационных насосных станций

В любом типе канализационной насосной станции присутствует приемный накопитель. Его габаритные размеры рассчитываются с учетом необходимого запаса емкости

Кроме того, необходимо принимать во внимание мощность агрегатов, расположение станции и характеристику стоков

Для изготовления накопительных емкостей применяются следующие материалы:

1. Листовой металл с высоким содержанием углерода. Толщина листа с антикоррозийным покрытием варьируется от 4 до 10 миллиметров.

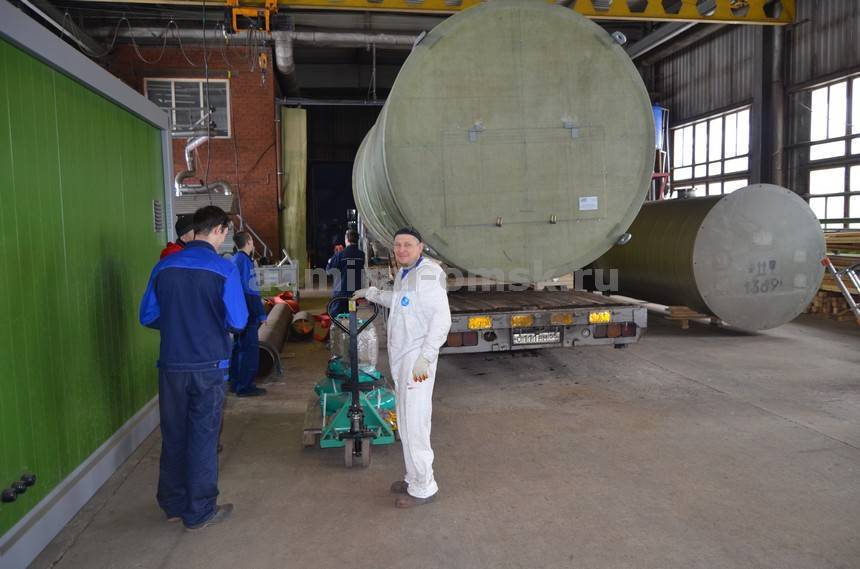

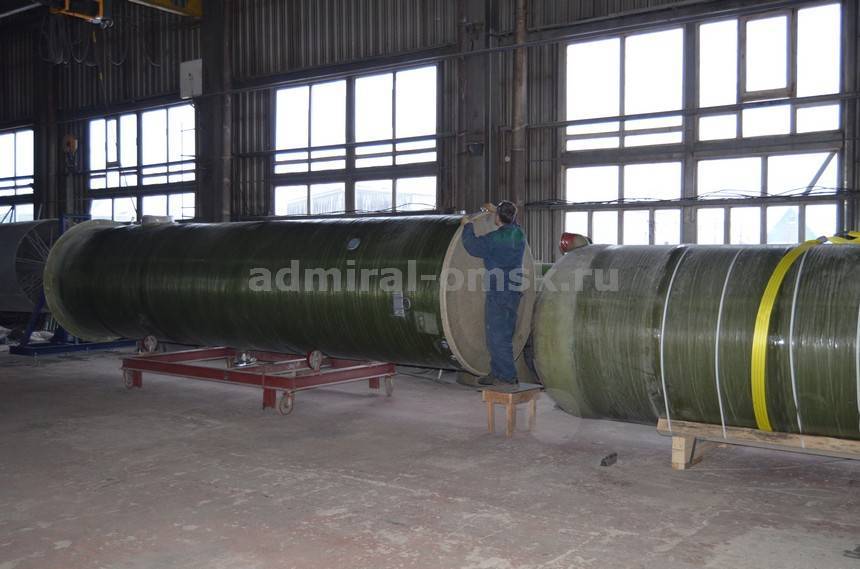

2. Стеклопластик, усиленный арматурой. Толщина материала от 10 до 20 миллиметров.

При варианте монтажа резервуара под землей, отапливать либо утеплять емкость не требуется. В таком случае температура внутри резервуара составляет допустимые 10-12 градусов. Для исключения случаев образования засоров, на входе в приемник монтируются специальные сороудерживающие решетки. Застрявший в них крупный мусор удаляется обслуживающим персоналом либо при помощи специальных грабель.

Монтаж насосных агрегатов и дополнительных элементов производится внутри резервуара. Кроме запорной арматуры, трубопроводов и системы вентиляции, там же размещается и площадка для сервисного обслуживания. При установке КНС в подземном варианте, наземная его часть оборудуется всеми необходимыми системами жизнеобеспечения. К ним относятся комплексы отопления, вентиляции, энергоснабжения и отвода стоков. Как правило, такое помещение имеет вид готового модуля и поставляется совместно со станцией. При выборе системы с дистанционным регулированием работы агрегатов, щит управления размещается в диспетчерской комнате очистного комплекса.

Помогла ли вам статья?

ПомоглаНе нравится

Назначение и принцип работы насосной станции

Домашняя насосная система предназначена для подъема воды с глубины от 8 метров и её подачи ко всем сантехническим точкам в коттедже. Работает система по такому принципу:

1. Установленный между двумя отрезками трубопровода и подключенный к розетке с электропитанием водяной агрегат качает жидкость из источника в специальный накопитель — гидроаккумулятор.
2. По достижении в резервуаре определенного давления насос выключается. Запас воды сделан.
3. Как только пользователь открывает кран в доме, жидкость поступает в нужную сантехническую точку.
4. В это же время в гидроаккумуляторе падает давление и срабатывает реле включения. Насос снова восполняет запасы воды в резервуаре, после чего выключается.

Устройство насосной станции и принцип работы

Гидроаккумулятор

Емкость накопительного бака аккумулятора представляет две соединенные полости, одна из которых служит для приема поднятой насосом воды. Вторая камера выполнена в виде резинового компенсатора, постоянно сжимающегося под действием поступающей воды. После повышения давления во второй емкости автоматика отключает работу насоса.

При разборе воды жидкость, выливаясь из первой емкости, способствует уменьшению давления, а обратный клапан на выходе из бака не дает возможности воде вернуться. Сигналом автоматическому устройству к включению насоса следует понижение давления до заданной величины. Автоматическая защита от перегрева отслеживает температуру двигателя и отключает агрегат, а вода служит для охлаждения.

Четыре этапа работы насосной станции

1. насос забирает воду со дна колодца, и она по трубам поступает в накопительный бак, создавая определенное давление, после чего автоматическое реле выключает оборудование;
2. насосная станция работает в режиме ожидания, при котором давление сохраняется на максимальном значении;
3. пользователь открывает кран и расходует воду;
4. снижение давления во второй камере, вызванное уменьшением давления, позволяет системе включить насос для восполнения жидкости и так далее.

Основным преимуществом насосной станции перед применением простого насоса является постоянный небольшой запас воды, который позволит не заботиться о водопотреблении при отсутствии электричества в сети. Если поставить накопительную емкость в 50 и больше литров, то насос не будет включаться от каждого израсходованного на чайник литра воды.

Включение насосного оборудования будет происходить чаще, если прибавится полив сада или грядок. Понижение давления и учащение переключения реле вызовет подсоединение потребления горячей воды для отопления.

Применение стандартных насосных станций возможно, если глубина дна колодца располагается не ниже 9– 10 м. Если колодец или скважина расположены глубже, то применяется глубинный тип насоса или для больших скважин.

Для продления срока эксплуатации насосная станция оборудуется обратным клапаном, который защищает ее от работы без носителя при отсутствии воды в скважине. Перед насосом устанавливается фильтр грубой предварительной очистки, который предохраняет оборудование от засорения и загрязнения системы нерастворимыми примесями. Он легко снимается и поддается чистке.

Благодаря тому, что все резьбы и разъемы в наше время стандартизированы, не возникает трудностей при подсоединении всех этих приспособлений и замены их в случае выхода из строя.

Для гарантии отсутствия деформации всасывающую трубу лучше выбирать из жесткого и армированного материала. Хорошей альтернативой служит металлопластиковая труба, которая идет через отверстие в боковой стенке колодца и подсоединяется к насосу после фильтра. Нижний конец трубы изгибается и опускается в толщу воды около дна колодца. До дна она не должна доходить на 30 см. Сама труба закрепляется к вбитому внутри колодца штырю. Закрепляется труба в отверстии цементно-песчаным раствором и делается глиняный замок.

Насосная станция продается в комплекте с различными видами приспособлений, подходящими к этому типу по всем параметрам. Покупать отдельно собирательный бак или устанавливать контрольно-переключательные реле не нужно.

Для эффективной и безопасной работы значение имеет качество воды, поступающей в насосную станцию, поэтому организация системы фильтрации бывает просто необходима. Почти все модели рассчитаны на работу с чистой водой и имеют ограничения по степени загрязнения жидкости. Особенно вихревые насосы часто выходят из строя из-за грязной воды.

Для устройства насосных станций больше всего покупают насосы с центробежной силой, отличающиеся небольшой ценой. Они менее капризны в плане загрязнения воды, дают постоянный напор жидкости. Вихревые дают большую силу напора и выигрывают простотой эксплуатации, но высокая стоимость и небольшой допустимый подъем воды не всегда делают их востребованными среди широких слоев потребителей.

Для того чтобы установить насосное оборудование в жилой части дома, следует подбирать ее по производимому шуму во время работы. Обычно малошумные насосы стоят гораздо дороже, но зато комфорт от использования превзойдет все ожидания.

Насосные станции следует подбирать и по материалу корпуса и рабочих колес насоса. Если они выполнены из пластика, это приведет к удешевлению оборудования, но недолговечному использованию. К среднему классу стандартного насосного оборудования относят стальные и чугунные корпуса, а для дорогой высококлассной станции применяется бронза, алюминий и латунь.

Принцип работы насосной станции водоснабжения

заключается в следующем:

• Подключается агрегат. Он устанавливается в выбранном месте: в помещении либо кессоне. Подсоединяется к трубе водозабора и домашнему водопроводу. С учетом техники безопасности производится подключение электрического питания.
• Далее водозаборная труба опускается в скважину либо колодец.
• В аккумулирующую емкость набирается вода, с помощью автомобильного насоса накачивается воздух в необходимом объеме. Только теперь можно пробовать запускать насосную станцию.
• При открывании крана в доме сработает обратный клапан, после чего в автоматическом режиме включится насос и начнет набирать воду из водозабора в накопительный бак.
• Спустя время накопительный бак наполняется, увеличивая давление в системе. При его повышении до установленного предельного уровня срабатывает реле и отключает насос. Перестает поступать вода в систему и давление остается на прежнем уровне. При открытии крана водопотребления вода уходит, и давление падает.
• Опустившись до заданного нижнего предела реле давления включает насос, и запас воды пополняется до верхнего предела.

За основу берутся нижний и верхний пределы давления, на которые реагирует реле. Таким образом в системе поддерживается постоянный напор воды во внутреннем диапазоне заданных пределов в автоматическом режиме.

Насосная станция для дачи: как выбрать

Настало время разобраться с тем, как правильно выбирать насосную станцию для дома или дачи. В каждом случае ориентируются на одни и те же рабочие параметры

Помимо производительности насосного оборудования, необходимо обращать внимание на возможности колодца или скважины, которая будет использоваться в качестве точки забора воды

Для нормальной работы системы важно, чтобы уровень естественной подачи воды водоразбора составлял более 1,7 м3/ ч. Одновременно с этим производительность станции должна быть сопоставима с возможностями источника воды, иначе в один прекрасный день его запас попросту иссякнет. Если вы заметили признаки падения уровня воды, на что может указывать появление в воде из крана частиц грунта, то не стоит паниковать раньше времени

Вполне возможно, что причиной является временное превышение водного расхода. Проблема решается просто — нужно всего лишь отключить насос на некоторое время

Если вы заметили признаки падения уровня воды, на что может указывать появление в воде из крана частиц грунта, то не стоит паниковать раньше времени. Вполне возможно, что причиной является временное превышение водного расхода. Проблема решается просто — нужно всего лишь отключить насос на некоторое время.

Для нормальной работы насосного оборудования необходимо устанавливать его, обязательно закрепив на конце всасывающего шланга обратный клапан. Благодаря этому приспособлению вода не будет вытекать из станции в случае отключения, а это исключит возможность сухого пуска.

Не помешает дополнительно установить на обратном клапане сетчатый фильтр, который может защитить от проникновения мусора в подаваемую воду. Иногда воду приходится забирать с глубины десяти метров и более. В таких ситуациях более эффективно применять инжекторы для насосной станции. Инжектор лучше справляется с задачей подъёма жидкости из источников, расположенных на глубине до 30 метров.

Для обслуживания дома, в котором проживает более трёх человек, имеет смысл приобрести насосную станцию небольшой или средней мощности, оборудованную гидробаком ёмкостью 50 л. Этой системы будет более, чем достаточно для поддержания напора на 45 метров и обеспечения производительности 24 м3/ч.

Есть ли необходимость в насосной станции на даче

Для организации водоснабжения чаще всего дачники приобретают автоматические насосы, включающиеся в момент открытия крана и подающие воду до его закрытия. В них отсутствует гидроаккумулятор для накопления запаса воды.

В то же время они оснащены защитой от сухого хода и подходят для эксплуатации в условиях частых включений и отключений. При всей своей компактности этим установкам по силам поддерживать стабильное давление в системе водоснабжения.

Таким образом, тем дачникам, которые собираются периодически поливать приусадебную территорию и изредка пользоваться водой внутри дома, имеет смысл приобрести автоматический насос, тратится на монтаж насосной станции будет неразумно.

Как выбрать по стоимости насосную станцию

Как и в случае со многими другими видами техники, при выборе насосного оборудования чаще всего владельцы обращают внимание на цену. И в этот момент мало кто думает, что о своём решении они скоро пожалеют

• Некоторые владельцы порой хотят так сильно сэкономить, что соглашаются на покупку установки, напоминающей собой сборную солянку, собранную из подручных материалов. И когда такую станцию включают, составляющие её элементы ведут себя настолько непредсказуемо, что довольно скоро система выходит из строя.
• Другие дачники, которые не готовы платить за качество, приобретают самые дешёвые китайские модели насосного оборудования. В результате они получают аппарат с корпусом из тонкого пластика низкого качества, оборудованный сомнительными комплектующими.

Покупателей эти аппараты привлекают максимально низкой ценой и малым весом, но других преимуществ у них нет. А вот минусов на практике проявляется более, чем достаточно. Они не только очень быстро выходят из строя, но ещё до этого неприятного события доставляют владельцам большие неудобства из-за сильного шума.

В категории среднее соотношение цены и качества насосные станции обычно стоят не дороже 400 долларов. Но можно купить модели и получше, заплатив за них на 100 долларов больше.

Особенности устройства насосных станций

В основе бытовой насосной станции почти всегда центробежный насос. Принцип его действия заключается в том, что изнутри он имеет спиралевидный корпус, через который вода прогоняется рабочим колесом. Благодаря воздействию центробежной силы, вода от лопаток рабочего колеса попадает в отвод, и с силой выбрасывается через напорный патрубок.

После ухода жидкости пространство освобождается, из-за чего на входе в рабочую камеру образуется разрежение, а на периферии – повышается давление. Под действием разности атмосферного давления с давлением на входе в насос, вода постоянно подсасывается и проталкивается в каналы между лопастями рабочего колеса, что и обеспечивает бесперебойную подачу.

Принцип работы центробежного насоса

Элементы насосной станции и их взаимодействие

Конструкции подобных насосов разнообразны, но у всех есть такие элементы:

1. подвод;
2. рабочее колесо (одно или несколько);
3. отвод;
4. подшипники;
5. уплотнения.

Чаще всего центробежные насосы оснащаются асинхронным двигателем с одной фазой, так как и конструкция надёжна, и эксплуатация проста. Мотор обязательно защищён автоматикой от сухого хода, перегрева, она же контролирует и его запуски-остановки.

Второй по значимости элемент насосной станции – это накопительный бак, который может иметь самый разный объём. Бак изготовлен из толстого металла, внутри него мембрана, разделяющая камеру на два отсека, а на корпусе ниппель, через который закачивается воздух. Создаваемое при закачке давление отслеживается с помощью манометра. Два датчика: верхнего и нижнего уровня обеспечивают контроль уровня воды.

Строение мембранного бачка (гидроаккумулятора)

В зависимости от производителя, компоновка станции может отличаться, но в большинстве случаев она имеет такую структуру: в верхней части бака имеется специальная площадка, которая и служит основанием для установки насоса. То есть, насос как бы «седлает» спинку аккумулирующей ёмкости.

Насосная станция оборудуется фильтром и клапаном, препятствующим обратному сливу воды. Кабель питания может быть в комплекте, но чаще всего его приходится покупать отдельно, так как длины 10 м для подключения обычно не хватает. Так же отдельно нужно приобретать и всасывающий шланг, а так же детали трубопровода, который будет подавать воду в дом. Подбор мощности станции осуществляется исходя из расчётных параметров трубопровода, глубины расположения зеркала воды и конструкции колодца.

Чем обусловлена производительность насосной станции

Производительность насоса обусловлена не только мощностью мотора (диапазон мощностей в бытовых насосах 650-1600 Вт), но и числом и размерами рабочих колёс, частотой их вращения, диаметром всасывающего патрубка. В среднем обычная станция перекачивает порядка 4500 л/час, с напором до 50 м. Причём, чем выше напор, тем меньше подача и наоборот, что является особенностью насосов центробежной конструкции.

При потере давления подача насоса увеличивается

Соответственно, при выборе станции нужно обязательно учесть реальные условия эксплуатации, каковыми являются:

• расстояние, на которое вода будет транспортироваться от скважины;
• этажность здания;
• суточный расход воды, в соответствии с количеством проживающих;
• количество и вид сантехнических приборов (с учётом их мощности), для работы которых требуется вода.

Выбранную станцию устанавливают на определённое для неё место, подсоединяют к трубопроводу, заземляют, определяют режим работы – и можно подключать к сети. Если она будет располагаться не в помещении, а в приямке на улице, обязательно нужно продумать вариант утепления.

Разбираем как подключить гидроаккумулятор к погружному насосу

Чтобы правильно подключить гидроаккумулятор к погружному насосу, надо для начала теоретически разобраться с механизмом подключения. Это поможет быстрее выполнить работу по соединению насоса с баком.

Подключение гидроаккумулятора в систему водоснабжения осуществляется не сложно. Для этого достаточно иметь все необходимые элементы, клапаны, шланги и подключить их последовательно по алгоритму.

Для того чтобы подключить бак, надо будет проверить наличие:

Скважного насоса; Реле; Трубопровода для течения воды от насоса к будущему баку и от бака до точек водозабора; Обратного клапана; Запорной арматуры; Фильтров для очистки воды; Дренажа для канализации. Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель

Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения

К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения

Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения.

Подключить аккумулятор к насосу не составляет труда. Главное, проверить наличие всех составляющих для подключения к погружному или для скважинного насоса. Иначе, придётся сворачивать работу. Процесс подключения может занять всего пару часов, если вы будете делать его при правильной последовательности.

Работа блока управления

Основным преимуществом насосной станции является работа в автоматическом режиме. В промышленных установках для этого может потребоваться отдельный шкаф управления с множеством измерительных и регулирующих приборов.

Бытовое оборудование комплектуется штатным блоком управления, в котором реализованы все необходимые опции. Основным его элементом служит реле. У него есть две пружины, настроенные на максимальное и минимальное давление системы. С ними связаны контакты, которые в нужный момент замыкают и размыкают электрическую цепь питания двигателя насоса.

Крайне полезную функцию выполняет контроллер потока жидкости, осуществляющий защиту от сухого хода с отключением насоса при попадании воздуха во всасывающий шланг. На ряде моделей реализованы электрические блокировки от перегрева мотора и скачков напряжения в сети питания.

Принцип работы и устройство насосной станции водоснабжения гидроаккумулятором

По такому принципу работают все современные станции. Вместо накопительного бака здесь используют гидроаккумулятор – герметичную емкость, разделенную на два отсека эластичной мембраной. Причем в первый отсек закачивают воздух, а во второй – воду.

Насосная станция с гидроаккумулятором

В итоге, чем больше воды во втором отсеке, тем выше давление на выходе из накопителя (воздух за эластичной мембраной уплотняется и начинает работать как амортизатор). Соответственно появляется возможность регулировать давление в домашнем водопроводе даже в случае размещения аккумулятора в подвале строения. Напор в водоводе обеспечивает сжатый воздух, давящий на мембрану.

А за наполнением гидроаккумулятора следит особый датчик давления, включающий и выключающий насос станции. Подобная конструкция исключает саму возможность протечек из-за переполнения аккумулятора.

Однако, есть у такой схемы и недостатки. Самый главный из которых – небольшой объем «запаса» воды. Вместимость типового аккумулятора – 20-25 литров. Для сиюминутных нужд этого вполне достаточно, но скважину с малым дебетом такая система обслуживать уже не может.

Кроме того, гидроаккумулятор это достаточно дорогое изделие, ведь он функционирует под достаточно большим давлением. Поэтому его производят только из стали, что приводит к появлению еще одной проблемы – угрозы разрушения бака под действием коррозии. Впрочем, эта беда легко устранима – емкость можно изготовить из нержавейки или оцинковать.

Насосные станции со встроенным эжектором — описание конструкции

Станции с внутренним эжектором можно оснащать и гидроаккумуляторами, и накопительными баками. Конструктивная особенность, в данном случае, кроется в конструкции заборного узла самого насоса.

Насосные станции со встроенным эжектором

Вода из скважины поднимается по трубе, в которой создается разрежение. Причем условие для транспортировки жидкости создает особый узел насоса – эжектор — прокачивающий сквозь себя воздух, «газированную» воду и, наконец,100-процентную жидкость. Содержание воздуха в жидкости может достигать и 25 процентов.

Соединенный со встроенным эжектором насос всегда центробежный – работает на крыльчатке. Вибрационный аналог просто не выдержит таких объемов воздуха в трубе. В итоге, такой насос сильно шумит при работе и выкачивает воду только из скважины глубиной до 10 метров. При этом насос со встроенным эжектором практически не реагирует на присутствие песка в жидкости.

Принцип работы и конструкция станций с выносным эжектором
Насосы с эжектором выносным отличаются от вышеописанных устройств месторасположением заборного узла. Он вынесен за пределы корпуса насоса. Причем к внешнему эжектору подводятся два шланга – вакуумный, в котором создается разрежение, и напорный, создающий рабочее давление в эжекторе.

Вода поднимается по вакуумному «рукаву» и сливается в накопитель или перетекает в нагнетательный «рукав». Напор в нагнетательном рукаве поддерживается насосом и провоцирует, посредством эжектора, разрежение в вакуумной трубе.

Выносной заборный узел (эжектор) обслуживается вибрационным насосом, для которого характерно неприятие сильно загрязненной и «газированной» воды. Впрочем, поскольку эжектор заглублен ниже зеркала колодца с последним проблем практически не бывает. А от частиц ила заборное отверстие эжектора защитит фильтрующая решетка.

Главное достоинство такой конструкционной схемы заключается в практически неограниченной глубине обслуживаемой скважины. Однако, в силу особенности строения насоса, большая часть выносных эжекторов погружается до отметки 60 метров. При этом станция с выносным заборным узлом работает абсолютно бесшумно.

Достоинства насосного агрегата с гидробаком

Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения

Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем. При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.

Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель. Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак).

В обоих случаях насос включается для формирования запаса воды в емкости. Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще.

Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции.

Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах. Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха.

Гидронасос устанавливаемой в подвале насосной станции работает на всасывание, что позволяет ее использовать только при неглубоких водоносных слоях или со скважинами с естественным подпором воды

В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидроударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.

Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.

Принцип работы насосной станции

Для того, чтобы агрегат был полностью был готов к работе, все его составляющие должны быть в полной комплектации. Сборная конструкция обеспечивает бесперебойное функционирование системы водоснабжения

Особое внимание при этом уделяется креплению насоса к гидроаккумулятору, а также надежному соединению конструкционных частей, с подключением блока автоматики по схеме. После подсоединения устройства к электросети и водопроводным трубам, оно начинает свое действие.

Принцип работы насосной станции основан на взаимодействии всех конструкционных элементов, правильном монтаже и месте расположения агрегата

Последнему фактору уделяется особое внимание, так как накопительному баку требуется подготовленная площадка. Специалисты рекомендуют устанавливать насосную станцию для частного дома на первом этаже, подвале, кессоне или отдельном павильоне

Так будет легче ее обслуживать, а также защитит строение от гула (шума от работы устройства).

Принцип работы насосной станции заключается в таких моментах:

1. К насосу подсоединяется всасывающий шланг. Она имеет обратный клапан, а также сетчатый фильтр.
2. Агрегат подключают к водопроводной системе и электросети.
3. Настраивается панель управления (блок), выставляются нужные показатели, проверяется функциональность манометра.
4. При нажатии кнопки включения, через шланг вода подается к гидроаккумулятору.
5. В гидробаке есть эластичная груша (мембрана), она способна растягиваться при наполнении водой, и сжимать воздух, создавая нужный уровень давления. Воздух поступает вместе с водой – он всегда есть в трубах.
6. Происходит включение рабочего насоса.
7. При достижении требуемого объема воздуха и водяного напора, создается равномерное давление в системе водоснабжения, насос отключается.
8. При открытии крана вода будет поступать из гидробака, при этом насос находится в отключенном состоянии.
9. Жидкость подается за счет давления воздуха внутри гидроаккумулятора и сжатия мембраны.
10. При израсходовании всего запаса жидкости, в баке понижается давление, и насос автоматически снова включится, и наполнит мембрану нужным объемом воды.

Представленный рабочий цикл имеет разное количество повторений. При бытовой потребности в большом количестве жидкости, за 1 час может произойти 1-20 циклов, что является нормой. Блок автоматики полностью контролирует работу станции, за счет реле, запускающего насос при падении давления в системе водоснабжения до 1,4 бара.

Количество требуемого водяного запаса во многом зависит от объема гидробака. Домашняя насосная станция, в зависимости от модели, бывает от 14 до 50 (л). Но для большой семьи иногда требуются баки до 100 (л). Небольшие водяные насосные станции с объемом в 15 (л) больше рекомендуются для дачи.



При налаживании бесперебойной работы агрегата, большое внимание уделяется контроллеру потока, который защищает двигатель от перегрева, если жидкость для забора полностью отсутствует. Устройство насосной станции является простым, поэтому принцип ее работы не является сложным для понимания.. В обслуживании агрегатов большое внимание уделяется периодической замене мембраны, так как она склонна к изнашиванию

Подбирать подходящее устройство для частного дома или дачи лучше всего, исходя из калькуляции требуемого расхода жидкости для бытовых семейных нужд, при включенных одновременно нескольких точках водозабора. Расчет без ошибок лучше всего сделают инженеры, многие из которых сотрудничают с пунктами (магазинами) продажи оборудования.

В обслуживании агрегатов большое внимание уделяется периодической замене мембраны, так как она склонна к изнашиванию. Подбирать подходящее устройство для частного дома или дачи лучше всего, исходя из калькуляции требуемого расхода жидкости для бытовых семейных нужд, при включенных одновременно нескольких точках водозабора

Расчет без ошибок лучше всего сделают инженеры, многие из которых сотрудничают с пунктами (магазинами) продажи оборудования.
