Эжектор для насосной станции: принцип работы, устройство, правила установки

Эжекторы водоструйные ВЭЖ

Водоструйные эжектора ВЭЖ

Отечественный производитель Эжекторов ВЭЖ.

Водоструйные эжекторы

Выпускаемые алюминиевые, медные, стальные детали обеспечивают высокие технические характеристики Эжекторов ВЭЖ производства предприятия Кингисеппский машиностроительный завод. Производство основано на использовании отечественных сырья и материалов, что в совокупности с применением современных технологий обработки металлов позволяет делать высококачественные водоструйные эжекторы ВЭЖ. Применение компьютерного моделирования позволяет на стадии проектирования учитывать все индивидуальные условия эксплуатации создаваемых деталей, работающих в составе различных судовых энергетических установок и тепловых систем.

Водоструйные эжекторы ВЭЖ производства предприятия КМЗ

Судовые водоструйные эжекторы ВЭЖ являются гидравлическими устройствами, насосами, в основе работы которых лежит закон Бернулли. Работая, водоструйный эжектор будет создавать на участке сужения сечения область с низким давлением. В итоге, понижается существующее давление потока и вызывается подсос в поток другой среды. Другими словами, водоструйный эжектор выступает в качестве водоструйного насоса, который создает разрежение, благодаря которому вещество выкачивается. На всю продукцию выдается сертификат РРР и РМРС

Водоструйный эжектор: 1 – приёмный патрубок; 2 – сопло; 3 – камера смешения; 4 – диффузор.

Конструктивная схема водоструйных эжекторов ВЭЖ

Устройство — ВЭЖ (водоструйный эжектор) используют на различных типах судов, где требуется откачать воду. Кроме того, он активно используется, когда необходимо очистить те или иные предметы, которые на протяжении длительного времени находились под водой. Водоструйным эжектором ВЭЖ принято также пользоваться для создания вакуума, а также тогда, когда требуется удалить неконденсирующиеся газы в технологическом оборудовании (термическая обработка воды, подающаяся в котельное оборудование).

Водоструйный эжектор ВЭЖ

Эжектор

Объемная подача эжектора, м3/час

Объёмная подача рабочей жидкости VI3/ час

Давление на входе в эжектор, МПа t0.05

Напор

Эжектора

м

КПД,

%

ВЭж 2.5

2.5

2.4

ВЭж 4

4.0

3.9

ВЭж 6.3

6.3

6.1

ВЭж 10

10.0

9.7

ВЭж 16

16.0

15.4

ВЭж 25

25.0

24.0

ВЭж 40

40.0

38.0

ВЭж 63

63.0

61.0

0.7

10

24.5

ВЭж 100

100.0

91.5

ВЭж 160

160.0

154.0

ВЭж 250

250.0

240.0

ВЭж 400

400.0

385.0

Примечания:

·         При использовании стационарных водоотливных эжекторов или зачистных номинальная подача составляет 0.8 от номинальной подаче по воде.

·         Эжекторы предлагаемого ряда могут работать в различных режимах, в том числе при давлении на входе 0.3 — 0.4 МПа, при это рабочие характеристики определяются дополнительно.

Заготовки корпуса эжектора ВЭЖ водоструйного

Водоструйные эжекторы применяются для деаэраторов вакуумных, в качестве газоотсасывающих устройств. Эжектор включает в себя сопло, к которому подводится рабочая вода; в свое время парогазовая смесь поступает во входную камеру. В эжекторе имеется так называемая камера смешения. Парогазовая смесь конденсируется на начальном участке вытекающей из сопла рабочей воды, а оставшийся пар конденсируется в камере смешения и диффузоре. Именно здесь осуществляется смешение воды и воздуха, а также повышение общего давления. Водогазовая эмульсия отводится из эжектора в бак рабочей воды.

Индекс эжектора

L, мм

H, мм

Масса, кг

ВЭжП 6,3

493

165

2,7

ВЭжП 25

828

230

7,4

ВЭжП 63

1177

300

25,0

ВЭжП 100

1490

340

46,0

Процесс изготовления патрубка, сборки и сварки эжектора водоструйного ВЭЖ

Подключение

В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

  • Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
  • К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

  1. Залить воду в насос через специальное отверстие.
  2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
  3. Включить насос примерно на 10-20 секунд и сразу отключить.
  4. Открыть кран и стравить часть воздуха из системы.
  5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
  6. Снова включить насос.
  7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
  8. Открыть любой водопроводный кран.
  9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Варианты монтажа

Существует такие варианты установки эжектора:

  • Если эжектор монтирован в корпус насоса, то установка такого прибора самая простая. Устройство подключается к водопроводной системе, а с другой стороны соединяется со шлангом, подающим воду из скважины. 2. Когда эжектор является частью насосной станции, насос подключается к реле давления и соединяется с гидроаккумулятором через специальный штуцер. Прежде чем включать это устройство, оно заливается водой через заливочное отверстие. При правильном монтаже насоса эжектор будет функционировать бесперебойно.

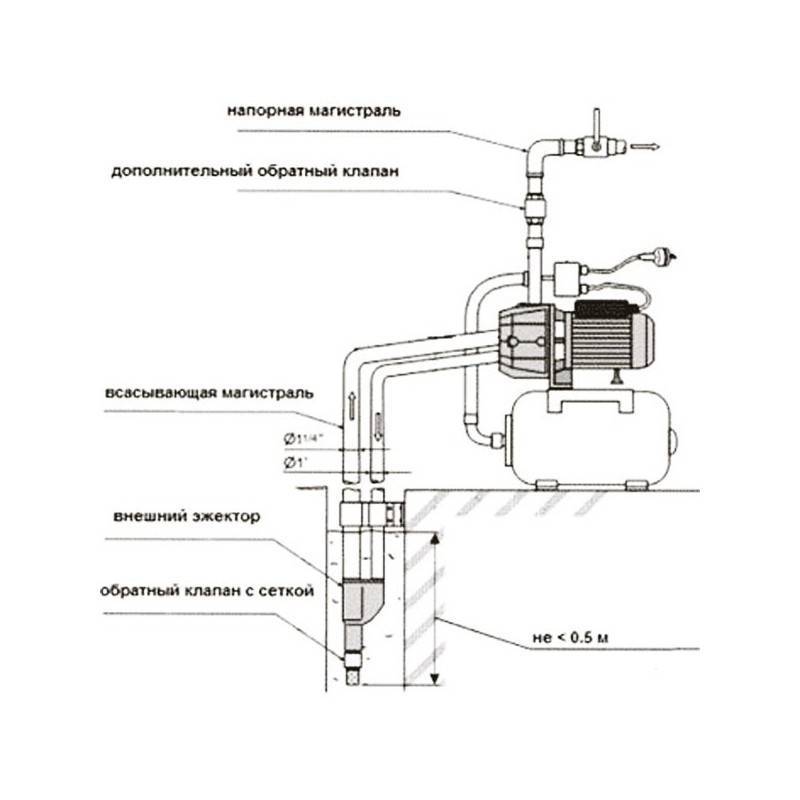

  • Если монтируется выносной эжектор, он устанавливается по другой схеме. Первым делом монтируется труба, обеспечивающая обратный ток воды от накопительной емкости к эжектору. Обязательно устанавливается обратный клапан на всасывающую часть устройства. После него монтируется сетчатый фильтр, защищающий эжекторный прибор от засорения.
  • На рециркуляционная трубе устанавливается кран для регулировки воды, направляемой к эжектору. Хотя его монтировать необязательно, однако он улучшает водопроводный напор в помещении или на огороде. Если к прибору будет возвращаться небольшой объем воды, то ее будет оставаться больше в водопроводной системе.

Специалисты рекомендуют монтировать кран, ведь в случае чересчур большого напора воды создастся неблагоприятная нагрузка на систему водопровода, в таком случае кран позволит направить к эжекторному узлу больший объем воды, тем самым повысится эффективность насосной установки.

Самодельный эжекторный насос

Для создания самодельного эжекторного насоса нужно иметь некоторые материалы и инструменты. Вот список основных компонентов, необходимых для его создания:

  • Корпус эжектора: может быть изготовлен из металла или пластика. В него необходимо сделать отверстия для подключения трубопроводов.
  • Питательный трубопровод: служит для подвода воды из источника к эжектору.
  • Трубопровод разрежения: отводит воду из эжектора в нужное место, где происходит подъем.
  • Расходный трубопровод: подает воду из низкого источника в эжектор.
  • Клапаны: необходимы для регулирования потока воды и предотвращения обратного потока.

Помимо основных компонентов, для создания самодельного эжекторного насоса потребуются также различные арматуры, крепежные элементы и инструменты для проектирования и сборки. Рекомендуется провести предварительные расчеты и изучить технические аспекты дизайна эжекторного насоса, чтобы достичь оптимальных результатов.

Самодельный эжекторный насос может быть полезным устройством для использования в условиях, где отсутствует электричество или где невозможно установить обычный насос. Он может быть использован для подъема воды на малые и средние высоты и имеет простую конструкцию, что облегчает его сборку и эксплуатацию.

Материалы и инструменты для создания эжекторного насоса

Для создания эжекторного насоса вам потребуются следующие материалы и инструменты:

  • Насосная станция или насосное оборудование, которое будет использоваться в качестве основы для эжекторного насоса.
  • Алюминиевая или стальная трубка для изготовления корпуса эжектора.
  • Клапаны и фланцы для соединения различных элементов системы.
  • Эжекторная насадка для создания разрежения и подачи жидкости.
  • Резиновые прокладки или герметики для обеспечения герметичности системы.
  • Ручной инструмент для монтажа и сборки системы.
  • Материал для изготовления уплотнений, такой как резиновые прокладки или силиконовая прокладка.

Прежде чем приступить к созданию эжекторного насоса, убедитесь, что у вас есть все необходимые материалы и инструменты. Это поможет вам избежать задержек в процессе сборки и обеспечит качественное исполнение системы.

Порядок сборки самодельного эжекторного насоса

Для создания эжекторного насоса вам понадобятся следующие компоненты:

  • Основной насос
  • Входная трубка
  • Выходная трубка
  • Эжекторная трубка
  • Клапаны
  • Прокладки

Ниже приведен порядок сборки самодельного эжекторного насоса:

  1. Установите основной насос на рабочую поверхность, например, на стол.
  2. Соедините входную трубку с входным отверстием насоса.
  3. Соедините выходную трубку с выходным отверстием насоса.
  4. Установите эжекторную трубку в место, предназначенное для ее подключения.
  5. Подключите эжекторную трубку к эжекторному отверстию на основном насосе.
  6. Установите клапаны на соответствующие отверстия трубок.
  7. Установите прокладки для обеспечения герметичности соединений.

Эжектор для насосных станций

Для чего нужен эжектор?

Для поднятия воды с большой глубины требуется погружной насос или увеличение массы и габаритов оборудования, отчего оно становится малоэффективным и потребляет большое количество электроэнергии. Чтобы не допустить таких проблем, нужно прибегнуть к помощи дополнительного устройства, которое сможет подтолкнуть воду к поверхности, облегчая ее подъем. Для этого и используется эжектор.

Принцип действия

По конструкции это простое устройство. Он состоит из основных компонентов, которым являются:

  • Сопло,
  • Смеситель,
  • Всасывающая камера,
  • Диффузор.

Сопло – это патрубок, сужающийся к концу. Жидкость, идущая из сопла, быстро ускоряется и вырывается из него на высокой скорости. Бернулли вывел формулу, согласно которой, поток жидкости на большой скорости не оказывает большого давления на окружающую среду. Из сопла вода проходит в смеситель, создавая немалое разряжение по своим границам.

По сути, эжектор работает таким образом, когда кинетическая энергия переходит от среды с большей скоростью к среде с меньшей скоростью. Как происходит его взаимодействие с насосной станцией?

Трубопровод, идущий от скважины к насосу, включает в свой состав эжектор. Вода, которая поднимается на поверхность, идет обратно в скважину к эжектору, при этом образуется линия рециркуляции. Она с огромной скоростью выталкивается из сопла, забирая с собой новую порцию жидкости из скважины, чем обеспечивается дополнительное разряжение в трубопроводе. В результате насос для обеспечения подъема жидкости с большой глубины тратит меньше энергии.

На линии рециркуляции установлен вентиль, который помогает регулировать объем жидкости, поступающий обратно в систему ее забора, чем настраивается эффективность всей системы.

Избыток воды, который остался незадействованным в рециркуляции, доставляется к потребителю, этим определяется продуктивность всей станции. Поэтому можно использовать двигатель с меньшими показателями мощности и менее массивной насосной частью, тем самым можно проследить ее увеличение срока службы, а также уменьшение потребления энергии.

Благодаря эжектору облегчается запуск системы. Небольшой объем жидкости создает в трубопроводе разряжение и инициирует первоначальный ее забор для предотвращения продолжительной работы насоса вхолостую.

Оборудование насосной станции эжектором происходит двумя способами. Он является внутренним, когда ее конструкция подразумевает его присутствие. Второй метод основывается на отдельном внешнем узле. Насосная станция с тем или другим способом компоновки выбирается с учетом предъявляемых требований.

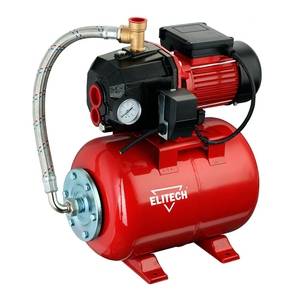

Встроенный эжектор

Данный тип позволяет осуществить взятие воды для рециркуляции и создать напор в эжекторе посредством самого насоса. Такая конструкция выглядит не столь массивной.

Насос со встроенным эжектором почти нечувствителен к добавкам из песка и ила. Фильтрация воды необязательна.

Данное оборудование нужно для обеспечения черпания воды с глубины до 8 метров. Оно создает достаточный напор воды для полива большого хозяйства. Среди недостатков встроенного в насосную станцию эжектора можно назвать повышенный уровень шума при работе. Поэтому его лучше устанавливать в отдельном подсобном помещении.

Для того чтобы обеспечить систему рециркуляции должным образом выбирают электромотор с высокой мощностью. Это подходит для ситуаций со скважиной, глубина которой до 10 метров. Если глубина больше, тогда насосные станции с эжектором не имеют альтернатив за исключением погружного устройства. Но для того чтобы настроить его работу, нужно обустроить скважину с большим диаметром.

Если устройство насосной станции не включает эжектор, тогда нужен дополнительный бак для поступления туда воды. В нем возникает требуемый напор и дополнительное разряжение для снятия некоторой нагрузки насоса. Эжектор соединяется с погружаемой частью трубопровода. Чтобы он начал работать прокладывают две трубы в скважину, отчего возникают некоторые требования к допустимому диаметру.

Насосные станции с выносным эжектором снижают КПД системы до 30-35%, но зато позволяют извлекать воду из глубоких источников до 50 метров. Плюсом является и приглушенный уровень шума работающей насосной станции. Благодаря этому ее можно устанавливать непосредственно в доме. Без снижения эффективной работы расстояние от скважины может быть до 20-40 метров. Данные характеристики являются определяющими в выборе насосной станции с внешним прибором. Оборудование находится в одном подготовленном месте дома, благодаря чему становится продолжительным срок его службы, а также осуществление профилактических работ и настройки системы.

Эжекторные насосы Ebara

Японская компания выпускает отличные самовсасывающие насосы Ebara JEXM, которые можно использовать для:

  • водоснабжения;
  • подачи воды из неглубоких скважин и колодцев;
  • повышения давления и пр.

Также модель JEXM можно применять для полива садовых участков, организации автономного водоснабжения, в качестве подпиточных устройств или установок для тушения пожара.

Оборудование от японского производителя работает с чистой или технической водой без посторонних частиц и волокон. Насосы выполнены из нержавеющей стали, благодаря чему обеспечивается их длительная и бесперебойная работа.

Виды труб для насосной станции

Определившись с выбором типа насосной станции, возникает необходимость правильно подобрать трубы, подходящие для нее. Чаще всего используют резиновые шланги, т.к они легко устанавливаются, эксплуатируются и обслуживаются (легко достать из скважины или колодца). Кроме того, стоимость резинового шланга не очень высока в сравнении с другими трубами.

Выбирая шланг, руководствуются двумя критериями:

  • Допустимое давление;
  • Материал.

Устройство для насосной станции принято называть шлангом высокого давления. Как правило, такие шланги оснащены армирующей оплеткой из капроновой нити и имеют большую толщину, чем у обычного водяного для полива.

Для насосной станции используют как металлические, так и пластиковые трубы

Кроме шлангов используют и пластиковые или металлопластиковые трубы. При применении поверхностного насоса, в скважину устанавливают пластиковую водопроводную трубу. Для погружного насоса, разумнее установить металлопластик на фитингах, с помощью которого труба будет состоять из сегментов по 1-2 м. Благодаря такой конструкции, насос можно достать из источника, демонтируя сегменты по очереди.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображений

Фото из

Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали

Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства

К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор

Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам

Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций

Для установки эжектора у насосного агрегата должно быть два входящих отверстия

Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство

На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

  • всасывающая камера;
  • смесительный узел;
  • диффузор;
  • зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Подробности

Типы эжекторов

Место установки влияет на тип эжектора: выносной, либо встроенный. Конструкции устройств в принципе не различаются, однако место расположение оказывает влияние на установку насоса, его эффективность.

Если устанавливают встроенный тип, то эжектор находится в корпусе насоса, или около него. При этом устройство компактно, не требует отдельной установки. Выполняют просто монтаж насосного оборудования. В корпусе насоса эжектор находится под защитой от грязи. Процесс разрежения, обратного забора жидкости происходит внутри корпуса. Не придется ставить фильтры очистки для обеспечения защиты эжектора от песка, мелкого мусора.

Внимание! Эжектор выносного типа требует при установке больше усилий, зато работает устройство с меньшим шумом. Встроенный эжектор эффективен при малых глубинах колодца, максимум десять метров

Но они способны обеспечивать хорошим напором воды. Объема добываемой воды хватает для использования в быту, при поливе огорода, мойки машин и т.д. К недостаткам можно отнести шумную работу эжектора, так как эффект усиливается при работе насоса. Следует проводить шумоизоляционные работы. Оборудование, имеющее встроенный эжектор, лучше располагать снаружи в отдельном нежилом помещении, либо в кессоне. Насосный двигатель, оснащенный эжектором внутри, должен отличаться мощностью, в отличие от модели без эжектора

Встроенный эжектор эффективен при малых глубинах колодца, максимум десять метров. Но они способны обеспечивать хорошим напором воды. Объема добываемой воды хватает для использования в быту, при поливе огорода, мойки машин и т.д. К недостаткам можно отнести шумную работу эжектора, так как эффект усиливается при работе насоса. Следует проводить шумоизоляционные работы. Оборудование, имеющее встроенный эжектор, лучше располагать снаружи в отдельном нежилом помещении, либо в кессоне. Насосный двигатель, оснащенный эжектором внутри, должен отличаться мощностью, в отличие от модели без эжектора.

Выносной тип следует устанавливать в двадцати – сорока метрах от насоса. В некоторых случаях рекомендуют удалять эжектор на пятьдесят метров от насосного оборудования.

Эжектор, находящийся под землей, не издает звуков. Устройство подключают к насосу при помощи трубы рециркуляции. По ней вода будет обратно стекать в эжектор. Более длинная труба требуется при более глубокой установке прибора. Скважину следует оснастить дополнительной трубой на этапе создания проекта. При подключении данного вида устройства требуется установка бака для накапливания воды, чтобы из него забиралась жидкость в рециркуляционную трубу.

Бак снижает уровень нагрузки на насос поверхностного типа, экономит энергию. Внешний эжектор менее эффективен, чем встроенный. Но с помощью него можно увеличивать глубину скважины, на которой забирают воду. Данный тип не предполагает расположение эжектора вблизи скважины. Устройство может находится в подвальном помещении дома.

Внимание! Эжектор можно располагать в сорока метрах от скважины, производительность насоса от этого не изменится

Установка эжекторов

Эжекторы, встроенные в насос, легко устанавливать. Они находятся внутри корпуса. Насос следует подключить к шлангу для подачи жидкости и к водопроводу. Если эжектор работает с насосной станцией, насос следует соединить с помощью штуцера, имеющего пять выходов, к гидроаккумулятору. К насосу подключают реле для регулировки давления, чтобы включать и отключать оборудование автоматически.

Более сложно устанавливать выносной тип эжектора. Первым делом ставят трубу для обеспечения обратного потока от бака с водой в эжектор. На узле всасывания ставят клапан обратного действия. За клапаном устанавливают фильтр сетчатого типа, защищающий от мусора. Кран для регулировки устанавливают на рециркуляционном патрубке сверху. Он регулирует объем воды, направляющийся к эжектору. Эта деталь не обязательна, но улучшает напор воды. Воды в водопроводе, идущему к дому, останется больше, если объем возвращаемой жидкости будет меньше. Так можно следить за силой напора воды в системе. При малом напоре закручивают кран регулировки на обратном трубопроводе, и наоборот.

Виды эжекторных устройств

По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.

Паровые

При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.

Паровой эжектор для турбины с маслоохладителем

Пароструйные

В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.

Установка подогрева воды с помощью пароструйного эжектора

Газовые

Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.

Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности

С выносным эжектором

Такие насосы для забора воды необходимо опускать вглубь колодца или скважины. Насос с выносным эжектором имеет две трубы. По одной из них жидкость под определенным напором подается в эжектор. Это приводит к тому, что вырабатывается своеобразная всасывающая струя.

Насос с внешним эжектором по своим характеристикам значительно уступает моделям с встроенным эжектором. Все дело в специфике конструкции.

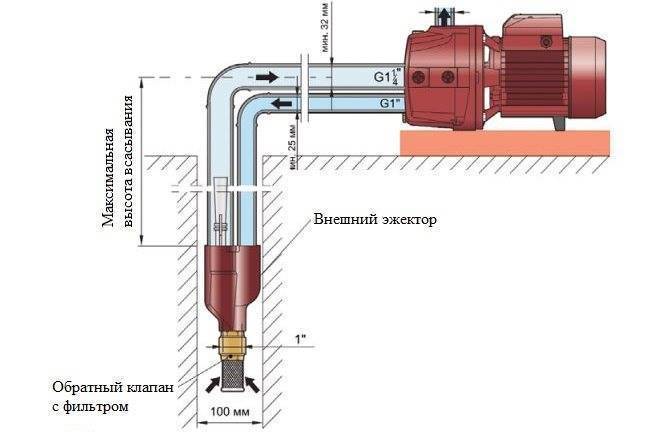

Схема монтажа двух типов эжекторных насосов

Так, насос с эжектором выносного типа будет «бояться» загрязненной воды, и попадания внутрь конструкции воздуха. Его КПД заметно ниже, но выносной эжектор насоса имеет и свое существенное преимущество – его можно располагать внутри жилого помещения.

С вмонтированным эжектором

Внутренний центробежный эжекторный насос поднимает воду с помощью созданного искусственным путем разряжения.

Ввиду особенностей конструкции, эжекторный насос стоит намного дороже обычных устройств этого типа, так как способен поднимать воду даже с больших глубин вплоть до 50-и метров.

Высокая производительность, правда, несколько компенсируется за счет большого уровня шума, издаваемого во время работы устройства.

Поэтому, эжекторные насосы монтируются исключительно в подвалах и подсобных помещениях жилых домов.

Современный пароэжекторный вакуумный электронасос – хорошее решение для организации системы водоснабжения на большом предприятии и при орошении больших территорий с растительностью.

Конструкция эжектора (вариант 1)

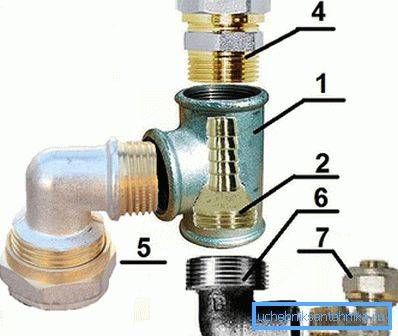

Самый несложный эжектор возможно собрать на базе штуцера и тройника – эти подробности буду делать функцию трубки Вентури в весьма упрощенном варианте. Фасонные элементы для эжектора смогут использоваться из разного материала (металл, пластик). В этом случае конструкция эжектора собрана из цанговых фитингов и латунного тройника для металлопластиковых труб.

Диаметр фасонных элементов для конструкции эжектора принимается в зависимости от производительности насосной станции и диаметра всасывающего и рециркуляционного трубопровода, диаметр всасывающего трубопровода не может быть меньше 25 мм. В нашей конструкции будет использован тройник диаметром 20 мм с подключением к нему всасывающего трубопровода 26 мм и рециркуляционного 12,5 мм.

  1. Тройник ?» мм.
  2. Штуцер ?» мм и с отводом 12 мм.
  3. Переходник 20?25 мм.
  4. Угол 90? (наружный/внутренний) для металлопластиковой трубы ?»?16 мм.
  5. Угол 90? (наружный/внутренний) для металлопластиковой трубы ?»?26 мм.
  6. Угол 90? (наружный/внутренний) ?»??».

Трудность в данной конструкции может составить штуцер, его придется мало доработать, в частности обточить шестигранник до конусообразного состояния.

Нижнее основание появившегося конуса должно иметь диаметр на пара миллиметров меньше, чем внешний диаметр резьбы штуцера, кроме этого необходимо укоротить его резьбу, дабы осталось максимум четыре витка. Посредством плашки необходимо прогнать резьбу и нарезать еще пара витков на взятом конусе.

Сейчас возможно собрать эжектор. Для этого штуцер (2) вкручиваем узкой частью вовнутрь тройника (1) так, дабы штуцер заходил на 1–2 мм за верхний край бокового отвода тройника, и дабы оставалось как минимум несколько витков на внутренней резьбе тройника, чтобы возможно было вкрутить отвод (6). В случае если оставшейся свободной резьбы тройника будет не хватать, необходимо будет еще сточить резьбы штуцера, при дефицита длины штуцера на него возможно надеть кусочек трубочки. К отводу (5) через которого будет происходить всасывание воды, необходимо присоединить в обязательном порядке обратный клапан, дабы при запуске системы вода не выливалась из всасывающего и рециркуляционного водопровода, в противном случае система не запустится. Кроме этого необходимо уплотнить все резьбовые соединения посредством любого герметика.

Таковой эжектор не будет иметь большого коэффициента эжекции из-за несовершенства конструкции трубки Вентури, исходя из этого его возможно использовать для подъема воды с глубины не более десяти метров.

Имеется еще вариант, как сделать эжектор, такая конструкция более действенная в виду более идеальной трубки Вентури, она более сложная в изготовлении, но коэффициент эжекции будет выше, чем в прошлой модели.

  1. Тройник ? 40 мм.
  2. Отвод 90? 1/2″ мм.
  3. Сгон 1/2″ мм.
  4. Сгон 3/4″ мм.
  5. Контргайка 1/2″ мм.
  6. Контргайка 3/4″ мм.
  7. Заглушка.
  8. Обратный клапан.
  9. Штуцер 1/2″ мм.
  10. Штуцер 3/4″ мм.
  11. Сопло 10 мм.
  12. Резьбовой сгон 1/2″ мм.

Делается таковой эжектор из металлических фасонных частей. В качестве сопла (11) возможно применять бронзовую трубку, сделать в ней продольные разрезы, сжать, а швы запаять. В заглушках (7) необходимо сделать отверстия подходящего диаметра и нарезать резьбу, дабы вкрутить сгоны (3 и 4) и зафиксировать контргайками. Сопло необходимо будет зафиксировать в сгоне посредством пайки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
