Для профилактики и сохранности пробок
Чтобы не возникало вопросов, почему выбивает пробки при включении нового прибора, рекомендуется взять на заметку некоторые советы:
Перед включением новой техники определите ее номинальную мощность и сравните с допустимой нагрузкой в сети;
Не включайте сразу несколько приборов;
Своевременно меняйте проводку и электрооборудование;
Устанавливайте в потенциально опасных местах, кухне, ванной, на улице, на розетки специальные защитные крышки;
Для детских комнат важно выбирать розетки со специальными защитными защелками;
При первых признаках потопа (мокрые пятна на потолке и стенах) незамедлительно отключайте напряжение.
При грамотном подходе решить проблему выбитых пробок нетрудно, главное, внимательно осмотреть все элементы цепи и не пропустить “плохие” признаки.
Основные проблемы
В состав конструкции входит небольшое количество деталей. Владельцы автоматических выключателей сталкиваются с тремя основными видами поломок:
- выбивает;
- не взводится;
- не выключается.
Если регулярно выбивает автомат, это может свидетельствовать о резком исчезновении напряжения или же при включении мощного бытового прибора одна из цепей отключается от питающей магистрали. Не включаться автомат может также по следующим причинам:
- От автомата отгорели провода или попросту оплавились.
- Не взводится рычаг по той причине, что его заклинило.
- При взведении рычага он сразу же опускается вниз, напряжение не появляется вовсе или появляется на короткий промежуток времени.
Все перечисленные неисправности требуют незамедлительного решения, в противном случае повышается вероятность возгорания.
Устройство выбивает без видимых причин
Регулярно автомат может отключаться из-за скачков напряжения в питающей сети или в результате некорректной работы теплового разъединителя. Первую проблему поможет устранить лишь стабилизатор напряжения, монтируемый по входу до автомата, но это требует больших финансовых затрат. Причиной отключения по тепловому разъединителю становится продолжительное, но незначительное отклонение по величине номинального тока.
Как правило, это свидетельствует не о поломке электротехнического устройства, а о его неправильном использовании. Например, если автомат трещит, гудит или неприятно пахнет – он перегружен. Также причиной может быть размыкание контактов.
Срабатывание при включении нагрузки
Если автомат ведет себя некорректно при включении определенного бытового или осветительного прибора, проблема кроется в самом устройстве или проводе, ведущем к источнику проблемы. Короткое замыкание возникает в результате нарушения целостности изоляционного слоя кабеля.
Для решения проблемы требуется провести диагностику, основной кабель линии заменить временным. Если это помогло, предстоит полностью проверять проводку по дому и модернизировать или заменять ее.
Автомат не включается
Если человек пытается поднять рычаг, и он автоматически вновь опускается вниз, это может свидетельствовать о наличии КЗ или механическом износе рабочий узлов агрегата. Убедиться в этом можно достаточно просто – следует прозвонить питающую фазу на ноль индикаторной отверткой или омметром. Для решения проблемы восстанавливают изоляционный слой или производят замену кабеля, если же отсутствует КЗ, потребуется полная замена оборудования.
При КЗ не отключается автомат
Существует две наиболее распространенные причины, по которым отсутствует реакция на КЗ:
- Заклинил или вышел из строя механизм электромагнитного разъединителя.
- Залипли контакты в результате перегревания и формирования дуг при размыканиях.
Для устранения проблемы требуется монтировать новый автомат.
Спасут ли пробки или автоматы?
Долгое время в домах использовались «пробки»: плавкие предохранители, защищающие от скачков напряжения. На смену им пришли современные и более удобные автоматы (автоматические выключатели). На сегодняшний день в большинстве квартир это единственные средства защиты от неполадок в сети.
Пробки и автоматические выключатели позволяют защититься от короткого замыкания, перегрева проводки и возгорания при перегрузке. Однако мощный электрический импульс может успеть пройти через автомат и вывести технику из строя. Такое случается, например, в следствие удара молнии. То есть обычные пробки не могут обеспечить полноценную защиту от перепадов напряжения.
Советы по устранению
Здесь расскажем, что делать в каждом определенном случае.
Замена силового кабеля
Если по каким-либо причинам был испорчен кабеля питания, его необходимо поменять. Замена силового кабеля осуществляется таким способом:
- нужно отключить питание стиральной машины, перекрыть входной кран;
- посредством шланга создать условия для слива воды (опрокидывать агрегат категорически запрещено);
- винты, находящиеся по контуру, стоит отвинтить, снять панель;
- извлечь из корпуса фильтр для подавления помех от питающей сети, вывернув винт;
- придавить защелки, снять пластиковый стопор, выдавив его наружу;
- электрический провод сместить внутрь и в сторону, получив таким образом доступ к фильтру и отключить питание от него;
- аккуратно достать сетевой кабель из машинки;
Замена нагревательного элемента
Как правило, термоэлектрический нагреватель приходится менять. Как это грамотно выполнить?
Демонтировать заднюю либо переднюю панель (все зависит от местоположения нагревательного элемента). Гайку винта заземления прокрутить на несколько оборотов
Осторожно подцепить термоэлектрический нагреватель и достать. Воспроизвести все действия в обратной последовательности, только с новым элементом
Замена фильтра для подавления помех от питающей сети
Если вышел из строя фильтр для подавления помех от питающей сети, его необходимо поменять. Заменить элемент просто: отсоедините электропроводку и выверните крепление. В обратной последовательности монтируется новая деталь.
Ремонт электродвигателя
Как говорилось выше, еще один фактор, почему вышибает автомат – выход из строя электродвигателя. Он способен сломаться по ряду причин:
продолжительный период работы;
Обнаружить, что конкретно вышло из строя, можно, прозвонив контакты электродвигателя и всю поверхность агрегата. При обнаружении поломки электрический двигатель заменяют, по возможности устраняют поломку. Место протекания непременно ликвидируют. Щетки демонтируют, убирая контакты с клемм. После монтажа новых щеток руками проворачивают шкив электродвигателя. Если они установлены правильно, двигатель не будет громко шуметь.
Замена и чистка кнопки управления и контактов
Процедура чистки и замены кнопки управления включает в себя следующие шаги.
Демонтировать верхнюю панель, которая держится на 2-х саморезах, расположенных на задней панели. Удостоверьтесь, что машина отключена от электросети, закрыт вентиль подачи воды.
Отсоединить клеммы и провода питания. Как правило, все клеммы обладают защитой различного размера
Советуем делать фотоснимки всех проделанных шагов.
Отвернуть модуль управления и осторожно подтянуть в направлении задней панели машины, таким образом, появится беспрепятственный доступ к кнопкам. На завершающей стадии осуществляется очистка либо замена кнопок
Необходимо сказать, что выбивать автомат при запуске стиральной машины либо стирке у разных модификаций может по разнообразным причинам. По большей части это неисправности в электрической проводке, однако, временами выходит из строя один из элементов. Когда есть возможность, их следует отремонтировать, при другом развитии событий придется посетить магазин, выбрать необходимые детали и заменить их. Надежнее будет, когда этим займется мастер.
Что делать если стиральная машина при включении выбивает автомат, смотрите в следующем видео.
Автоматический выключатель бытовой электросети – устройство, назначение, принцип работы
Стандартный бытовой автоматический выключатель представляет собой компактный модуль прямоугольной формы. На тыльной его части расположен специальный паз с защелкивающимся механизмом – для крепления на DIN-рейку. С передней стороны имеется выключатель и информация об эксплуатационных параметрах прибора. В верхней и нижней частях размещены клеммы, оснащенные винтовыми зажимами, для крепления проводников домашней электросхемы.
Бытовые модели имеют от 1-ой до 4-х пар контактов и соответствующее им аналогичное количество полюсов. При этом сфера их применения напрямую определяется этими параметрами. Так, 2-полюсные экземпляры устанавливаются в однофазной бытовой сети на 220 В на входе, 1-полюсные – на отдельной линии, а 3-4-полюсные – на двухфазные схемы, рассчитанные на работу под 380 В.
В назначении прибора выделяются три основные задачи:
Преднамеренное выключение питания.
Осуществляется вручную с помощью выключателя на корпусе прибора. Функция применяется, когда необходимо обесточить отдельную ветку или всю сеть дома в случае проведения ремонта, монтажа проводки и прочих работ, так или иначе задевающих электросхему.

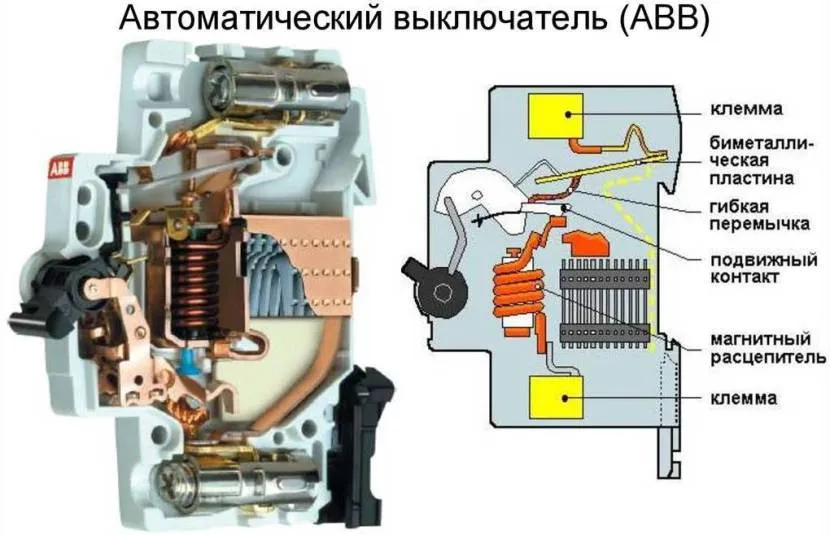

Схема устройства автоматического выключателя Источник strojdvor.ru
По мере выполнения всех работ, рычажок устройства просто переводится в рабочее состояние. После этого в сеть возобновляется подача электричества.
Автоматическое отключение при возникновении короткого замыкания.
В данном случае причиной, почему выбивает автомат в щитке, является значительное превышение силы тока в цепи свыше допустимого значения. Возникает такая ситуация, когда фаза и нулевая жила соединяются без нагрузки.
В результате мгновенно срабатывает электромагнитный разъединитель цепи. При отсутствии такого предохранителя электропроводка, а вместе с ней изоляция и все находящиеся рядом горючие материалы моментально бы воспламенялись, что, однако, иногда и происходит.
Выключение в случае перегрузки.
Автомат также будет выключаться, когда значение потребляемого тока существенно превышает номинал. Наблюдается такое явление, когда к сети подключено слишком много электроприборов, потребляющих электричества больше, чем допустимо электросхемой.
При перегрузке сети автомат переключается в положение «О» Источник stroyka-electro.ru
В таком случае размыкание происходит за счет движения чувствительного к нагреву механизма на базе биметаллической пластины. Однако в отличие от выше приведенного защитного механизма, срабатывание этого узла происходит не мгновенно, а по мере достижения уровня нагрева проводника до критического значения.
Если при включении стиральной машины выбивает автомат
Если при запуске стиралки или в период её функционирования завершилась стирка, погасли индикаторы и во всей квартире выключился свет, скорее всего, вышибло автомат. Если стиральная машина новая и была запущена первый раз, скорее всего, виновата в отключении проводка. Причина может скрываться в применении низкого качества защитных устройств, либо в использовании УЗО неподходящей емкости. Делать ремонт своими руками, либо ставить новые УЗО опасно для жизни. Непрофессиональное вмешательство в работу электрсети в квартирном помещении может спровоцировать:
- Возгорание;
- Перегревание проводки;
- Удар током.
Автоматическое устройство может выбить и в той ситуации, когда помимо стиралки, было включено в розетку много других приборов, и сеть не выдержала такую перенагрузку. Новая машинка может вышибать автомат также и из-за заводского брака. В такой ситуации нужно обратиться в сервис для гарантийного ремонта либо замены некачественной стиралки.
Причины срабатывания автоматического выключателя
Может быть по крайней мере четыре основных причины, по которым вышибает автомат на электрическом щитке квартиры или дома. Ниже мы разберем эти ситуации по отдельности и рассмотрим способы устранения неполадок.
Причина №1 — перегрузка в домашней сети
Когда наблюдается перегрузка электрической цепи, то чаще всего выбивает вводной автомат, хотя это не обязательный показатель – все зависит от количества ампер на входном (основном) автомате и предохранительных устройств других цепей квартирной (домашней) электроустановки. Например, если вышибает 16 A автомат на входе, значит, остальные устройства имеют либо больший, либо одинаковый ампераж. Когда одинаковое количество ампер на всех автоматах, то защита работает неоднозначно, особенно при перегрузке, но, скорее всего, сработает более старый по сроку эксплуатации автомат.
Если выбивает вводный автомат, когда вы пытаетесь использовать в домашней сети электросварку, то в этом нет ничего удивительного – прибор попросту выполняет свою работу. Такая же ситуация может возникнуть, когда одновременно включены несколько бытовых электроприборов, например, бойлер, стиральная машина-автомат, духовка и т.п. По сути, AB защищает проводку от перегрева, но при этом он не понимает, действительно ли жилы нагрелись до такой степени, что это грозит оплавлением изоляции. Возможен такой вариант, что ваша домашняя разводка способна выдержать гораздо больше нагрузки, но у автомата этот показатель ограничен 16-ю амперами.
Это говорит о том, что необходимо заменить автоматы, как минимум, на 20-амперные и тогда проблема с перегрузкой будет решена. Но есть ли необходимость менять всю защиту, которая установлена в вашем электрическом щитке? Конечно, нет. В первую очередь, это касается вводного (общего) автомата, для которого 16 A оказалось недостаточно. Кроме него следует поменять AB на группу розеток, к которым обычно подключают мощные бытовые приборы. Таких цепей может быть две или три, так что менять защитное устройство нужно на каждую из них.
Причина №2 – неисправность бытовых приборов
Вырубает вводный автомат в щитке в тех случаях, когда вы подключаете в сеть неисправные бытовые приборы. При этом может возникнуть неоднозначная ситуация, например, включили электрочайник или утюг, и в первые несколько секунд или даже минут все хорошо, но потом срабатывает защита. Вы выключаете этот прибор и все опять нормально, а при его подключении наблюдается все та же картина короткого замыкания в замедленном действии, но это только видимость, так как медленного КЗ не бывает. Так что же происходит, перегрузка сети или все-таки КЗ?
В нагревательных бытовых приборах может быть неисправной проводка, то есть изоляция на жилах от постоянного движения (утюг, фен) или перегрева разрушается. Получается, что короткое замыкание происходит не сразу, а лишь тогда, когда вы двигаете проводом или жилы чуть-чуть расширились от нагрева. Проблематичность такой ситуации в том, что жилы у шнура на электроприборе витые и КЗ может произойти от прикосновения одного волоска. При этом на щитке вырубает автоматы, но сам волосок обгорает и замыкание исчезает само по себе. То есть, если вы включите этот прибор заново – ничего не произойдет.
Ответ на вопрос в видео
Представленное видео поделится информацией, почему выбивает автомат в стабилизаторе напряжения и как этого избежать.
Автоматический выключатель защищает электрическую цепь при перегрузках и коротких замыканиях. Выбивает автомат по этим причинам, а также при его неисправности или неправильном выборе. Номинал аппарата выбирается исключительно с целью обеспечения безопасности цепи.
Не обязательно, но желательно дополнить свой вводный щит реле напряжения, который обесточивает проводку при выходе за пределы допустимого напряжения сети. В последнее время проблема отгорания нулевого провода от перенапряжения особенно актуальна, т.к. наши квартиры стали перенасыщены мощной техникой. Проводка оказывается под напряжением свыше 300 В, а это не только смертельно опасно, но и приводит к сгоранию дорогостоящей техники.
Если нет возможности установить реле напряжения есть альтернативный вариант: индикатор напряжения сети. Его втыкают в ближайшую к счетчику розетку. При срабатывании любого из приборов защиты все вилки вынимают из розеток, выключают свет и пробуют включить автомат. Если табло индикатора показало 245 В — следует вызвать аварийку и оповестить соседей.
голоса
Рейтинг статьи
Основные причины возникновения скачков напряжения в сети
Скачки напряжения могут отличаться по величине отклонения от нормы, по своей продолжительности и динамике возрастания/убывания в зависимости от причин их возникновения:
- Большая нагрузка на сеть. Одновременное подключение большого числа электроприборов при недостаточной мощности сети приводит к нестабильности напряжения. Это может быть заметно, например, как мерцание лампочек или внезапное выключение электроприборов. Данное явление встречается часто, особенно по вечерам;
- Мощный потребитель по соседству. Случается, если рядом находятся промышленные объекты, торговые центры, офисные здания с мощной вентиляционной системой и так далее.
- Обрыв нулевого провода. Нулевой провод выравнивает напряжение у потребителей электроэнергии. При его обрыве (сгорании, окислении) часть потребителей получат повышенное напряжение (а другие заниженное), что с высокой вероятностью приведет к выходу из строя незащищенной электротехники.
- Ошибки при подключении. Например, если были перепутаны нулевой и фазный провода;
- Плохая проводка. Сбои возникают из-за изношенности проводки, использования некачественных материалов и неправильно выполненных монтажных работ.
- Удар молнии. Попадание молнии в линии электропередачи может вызывать стремительный скачек напряжения в тысячи вольт. Представляет особую опасность, так как средства защиты не всегда успевают сработать.

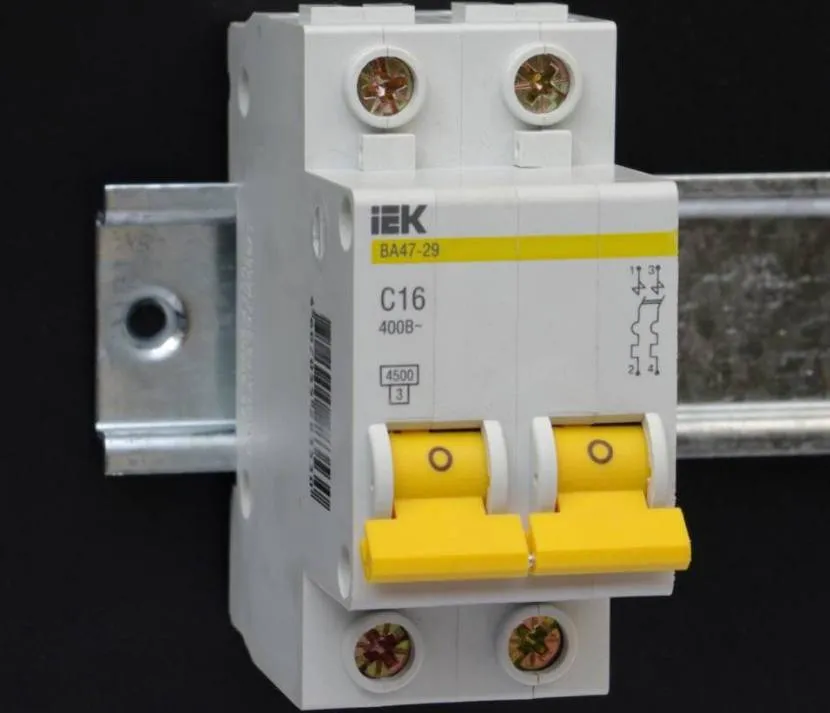

Нужно ли ставить автомат на ноль
Друзья, как известно для защиты электропроводки применяются автоматические выключатели. Если рассматривать однофазную сеть (фаза и ноль) то здесь могут применяться однополюсные или двухполюсные автоматы. В данной статье, я бы хотел разобраться, в каких случаях применяются те или иные автоматические выключатели и нужно ли ставить автомат на ноль.
В 90 % случаев однофазного питания применяются именно однофазные автоматы, которые при аварии связанной с появлением больших токов отключают только фазу. Нулевой провод при этом не разрывается так как заводится и подключается напрямую к нулевой шине.
Применение двухполюсных автоматических выключателей в данном случае позволяет разрывать одновременно фазу и ноль. Такие автоматы применяют если необходимо запитать потребителей отдельной линией, например водонагреватель, розетку для стиральной машинки, электроплиту. Это очень удобно, если возникает необходимость полностью отсоединить таких потребителей от электрической сети – одним щелчком отключается фаза и ноль.
К тому же двухполюсные автоматы применяют в качестве вводных и устанавливают перед счетчиком электроэнергии. Давайте рассмотрим, в каких случаях допускается разрывать нулевой провод и почему в большинстве силовых схем ставить двухполюсный автомат запрещено.
Что делать, если погас свет и обесточилась квартира?
Как не вовремя это всегда случается: бац! и пропал свет. Может быть, предварительно что-то потрескивало в розетке или в выключателе. А может, вы включили свет, лампочка взорвалась и вырубило пробки, и нет света по всей квартире. Но иногда бывает так, что одновременно включили чайник микроволновку и на раз, тоже нет света, отключился автомат от перегрузки. Причины и обстоятельства могут быть самые разные. Давайте разбираться, как действовать в этой ситуации.
Прежде всего, нужно выяснить, при каких обстоятельствах отключился свет
Если, например, свет погас в момент включения электроприбора, значит, причина, по всей вероятности, в нем. Прибор нужно немедленно отключить и без проверки больше не включать. Если это произошло при включении люстры, то чаще всего при этом перегорела лампа, а от броска тока выбило пробку. Принцип работы автоматического выключателя в том и заключается, чтобы при скачке тока отключить линию и обезопасить ее.
Итак, если выбило пробки в щитке, что делать?
Если причина выбивания пробок осталась пока не известной, следует вынуть вилки из всех розеток, а выключатели перевести в другое положение. Этими действиями нужно отсоединить участок с поврежденной изоляцией.
Помня о наличии зон защиты, разберитесь, какие же пробки перегорели (какие автоматические выключатели отключились). Предварительно ознакомьтесь со схемой стандартного квартирного распределительного щита. При этом нужно руководствоваться следующими соображениями: если в квартире несколько групп, но погасли не все лампы, а только лампы, относящиеся к одной группе, значит, трогать пробки на лестнице не нужно — они наверняка целы; если в квартире несколько групп и все погасли, с пробками в квартире делать нечего, а искать нужно на лестнице или же в начале стояка.
Самостоятельно определяем и устраняем неисправность
Если автомат «выбило» при включении сразу нескольких бытовых приборов — электроплиты, стиральной машины, пылесоса, электрического чайника, бойлера и других — дело в тепловом разъединителе либо в скачке напряжения. При этом автомат отключается, чтобы защитить сеть. Нужно знать, какова мощность подключенных электроприборов в вашем доме.
Прислушайтесь — если автомат характерно шумит и трещит — это признак его перегрузки. В этом случае необходимо включать бытовые приборы по очереди. Не помогает — смотрим на автомат, и если там обнаружены подгоревшие провода — значит, дело в тепловом разъединителе, который от перегрева силовых контактов (почистить их нельзя) или незатянутых проводов в клеммниках (их можно почистить и подтянуть) вышел из строя. Производители в основном, делают их неразборными, и только некоторые предусматривают возможность их разборки и регулировки. Поэтому придётся покупать новый АВ.
При нарушении целостности проводки, может возникнуть короткое замыкание, а также при механическом износе рычаг АВ не поднимается вверх. Проверяем питающую фазу нозкоомной прозвонкой в виде контрольной лампочки. Если цепь окажется замкнутой — дело в неисправности кабеля, который можно заменить.
Чтобы исключить вариант КЗ, необходимо проверить проводку. Это нужный шаг, который может показать истинную причину беды — проверяем подключение жил на клеммниках у всех розеток и выключателей, а так же не забываем про люстры. Все болтающиеся провода следует подтянуть и проверить их целостность. В стенах КЗ определить может только специалист, либо на коротком участке (до 3 метров) это можно сделать при помощи мегаомметра (мультиметра). Снимаем розетку, разъединяем жилы, и подключаемся одним проводом к фазе, а другим к нулю. При значении ноль — всё в порядке, если есть цифры — контакты соприкасаются друг с другом.
Иногда можно услышать потрескивание, и почувствовать запах гари — тут не должно быть сомнений. Зачастую решается эта проблема кардинально, сменой электропроводки с заменой всех обгоревших розеток.
Иногда автомат может сработать только на работу какого то бытового прибора. К примеру при работе водонагревателя или стиральной машины, его начинает «выбивать». Используем метод исключения. После этого осматриваем розетку, и если там будут оплавленные контакты, значит, КЗ произошло внутри техники. Далее проверяем проводку мультиметром, и если там всё в порядке, то причина в неисправной технике. А точнее, может быть замыкание в питающем шнуре, ТЭНа на корпус, обмотках электродвигателя.
Также есть вариант обрыва ТЭНа, или проблеме в сетевом фильтре. Чтобы исключить большинство вариантов, следует отсоединить питающие провода от ТЭНа и заизолировать их. После включить машинку, и если она будет работать, а автомат не выключится, то проблема в ТЭНе, и можно смело его менять.
Почему выбивает пробки в квартире
Это случается при следующих обстоятельствах:
- 1. Короткое замыкание
- 2. Перегрузка электропроводки
Короткое замыкание . Самое распространенное и наиболее опасное электрическое явление. Возникает при нарушении изоляции между жилами электропровода, либо при неправильном подключении электроприборов.
Такое случается при технической неисправности электроприборов, а также при неисправности электрической проводки. Физически происходит следующее: фаза замыкает на ноль, либо на землю. При этом, сила тока резко увеличивается, может даже произойти возгорание. Будьте внимательны при эксплуатации старых электроприборов, а также старайтесь избежать наличие скруток на электропроводке.
Чем оперативнее отреагирует автомат либо пробка, тем наименьшие последствия вызовет возникшее в цепи короткое замыкание.
Перегрузка электропроводки . К этой проблеме также относится перегрузка электросчетчика или автомата. В быту данная проблема возникает чаще, чем короткое замыкание. Вкратце, если провести аналогию, перегрузка выглядит следующим образом. Допустим, у вас есть трос, рассчитанный на вес до 100 килограмм. А вы вешаете на него 300-500 килограмм. Трос не выдерживает и рвется. Примерно то же самое происходит при перегрузке электропроводки.
Физически это случается, когда вы к своей сети подключаете одновременно все приборы, и если суммарная нагрузка приборов превысит допустимую нагрузку электропроводки, пробок или автоматов.
Типичная ситуация с перегрузом возникает с включением стиральной машины, или других мощных электрических устройств. Такая техника частенько бывает причиной того, что у вас выбило пробки, либо автомат.
