Какие кабели и провода использовать для проводки в квартире

Какой именно кабель подойдет?

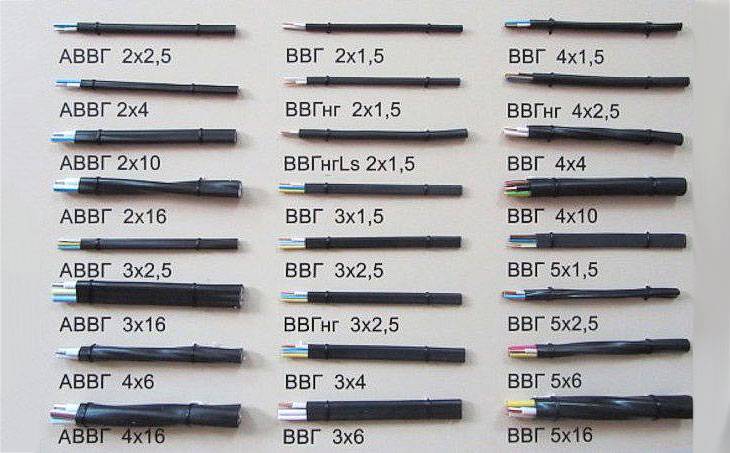

Кабели отличаются по материалу жил, оболочки и изоляции. Маркировка (буквенно-числовое обозначение) позволяет определить какими именно характеристиками обладает то или иное изделие.

Для дома и квартиры чаще всего выбирают кабель ВВГнг или NYM.

ВВГнг

ВВГнг – это сравнительно недорогое изделие, широко применяемое для проводки в жилых помещениях. Как можно понять из маркировки, это токопроводник с медными жилами, изоляцией из поливинилхлорида в оболочке из того же материала. Он не имеет брони. Также он не имеет наполнителя междужильного пространства. Этот вариант подходит как для помещений с повышенной влажностью, так и для сухих.

Жилы кабеля изолированы друг от друга, окрашены в разные цвета. Маленькие буквы нг в маркировке свидетельствуют о том, что изделие негорючее. В составе есть специальный огнестойкий пластикат, который позволяет локализовать и прекратить возгорание.

Если вы решите сэкономить и использовать модель ВВГ, то будьте готовы к тому, что в случае возгорания, огонь переместится на другие кабели и провода и приведет к пожару.

Популярность этой модели обусловлена также тем, что производители позаботились о широком разнообразии предлагаемого товара. Товар производится в различных формах (круглый, треугольный) и поэтому можно подобрать изделие, подходящее в каждом конкретном случае. Самый популярный для дома – плоский вариант.

NYM

Этот товар выпускается по технологии DIN 57250, разработанной в Германии. Этот второй по популярности кабель для устройства электрики как внутри стен, так и внешней. Этот вариант подходит даже для прокладки на улице в местах, где нет прямых солнечных лучей.

Этот вариант состоит из жил из меди, пвх изоляции и двух оболочек – основной и промежуточной.

Он не только не поддерживает горение, но и обладает низким уровнем газовыделения и дымовыделения, что делает его безопасным для конечных потребителей. Простота монтажа и доступная цена также являются преимуществами этого варианта.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.


Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

  • Обычно ремонт состоит из нескольких этапов:
  • перепланировка (если необходимо);
  • сантехнические работы;
  • предмонтаж трасс кондиционирования;
  • строительные работы – штукатурка, монтаж потолков;
  • установка сантехнических изделий – умывальников, душевых кабин, унитазов;
  • разводка электричества;
  • установка дверей, напольных покрытий;
  • поклейка обоев, покраска;
  • монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

  1. Для выполнения схемы нам понадобиться:
  2. тетрадный лист;
  3. линейка;
  4. ручка;
  5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

  • На схеме следует отобразить максимально подробно следующие элементы:
  • Розетки.
    Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
  • Осветительные приборы.
    Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
  • Выключатели.
    Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  • Пути прокладки кабелей.
    Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
  • Распределительные коробки.
    Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  • Распределительный щиток.
    Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

  • в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
  • далее намечаются линии, по которым будет производиться штробление стен;
  • определяются места для распределительных коробок;
  • выбирается место, где будет установлен квартирный электрощит;
  • после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Преимущества многоволоскового провода

Если токопроводящая жила повода представляет собой монолитную проволоку, то это одноволосковый проводник. Если она состоит из множества сплетенных между собой тонких проволок (волосков) – это многоволосковый проводник, который обладает следующими преимуществами:

  • Не ломается при кручении и сгибе;
  • Подходит для постоянных механических нагрузок;
  • Устойчив к вибрационной нагрузке;
  • При одинаковом сечении с одноволосковым проводом сокращает потери тока на сопротивлении.

Многоволосковый провод стоит дороже. А из-за мягкости его тяжелее протягивать при монтаже скрытой проводки. Так какой провод использовать для проводки дома? Прокладывать одноволосковый провод легче, но он может ломаться при протягивании в стене или на местах сгиба. С многоволосковым все наоборот, но дополнительно он экономит электроэнергию. Сделайте выбор, исходя из ваших личных предпочтений.

Выбор сечения кабеля для розеток

Все комнаты в доме должны обеспечиваться отдельной распредкоробкой и АЗС. Запрещается объединять в одну цепь несколько электророзеток и электропроводов осветительных устройств.

Опыт показывает, что для использования на кухне провод для розеток должен соответствовать сечению:

  • посудомоечной и стиральной машин — 3х2,5;
  • варочной панели — не менее 3х4;
  • духового шкафа — 3х2,5.

Для всех помещений расчет электропроводов производится по формуле:

I= P/U ном, где: I – сила тока; P – мощность электрооборудования помещения и U — напряжение электроцепи.

При оборудовании электропроводки просчитывается Pсум. (суммарная мощность) потребителей подключаемых к распределительной коробке каждого помещения. Если Pсум приборов не превышает трех киловатт, то достаточно использовать провод профилем в 2,5 мм².

В быту, как правило, для подключения электророзеток используются двух- или трехжильные медные электропровода с профилем от 2,5 до 6 мм².

Каждый прибор имеет свою потребляемую мощность. Основное условие обустройства любого объекта это расчет Pсум потребителей, что поможет выбрать входной электрокабель. Надо помнить, что кроме внутреннего потребления вероятны подключения электроинструментов и для проведения различного рода наружных работ, когда будет необходимость подключить насосы, генераторы, сварочные агрегаты и т.д.

Расчет необходимого сечения кабеля для розеток определяют исходя из технических характеристик провода: диаметра, напряжения, силы тока, и Pпотр.

I = (P × Kи ) / (U × cos(φ)) — расчет для однофазной цепи; где, cos(φ) = 1; U – напряжение цепи в пределах 210 -240 вольт; I — сила тока; Pсум — электромощность всех электроприборов; Kи = 0,75.

I = P / (√3 × U × cos(φ)) расчет для трехфазной электросети; где, Cos φ — угол между фазами; Pсум. всех электроприборов; U = 220 вольт.

По окончании этой работы приступают к прокладке электропроводки. При этом коммутация электрокабелей через распределительные коробки остается необходимым условием обеспечения электробезопасности.

Область применения кабелей

Для интернета. Используют технологии:

xDSL – соединителььный кабель для выхода в интернет через телефон.

Изображение кабеля типа xDSL для интернет-соединения через телефонный кабель

Принцип действия основан на использование завитых парных проводов. Такая технология обеспечивает скорость интернет-сигнала (1-2 Мбит/с).

DOCSIS. Такой провод пропускает одновременно сигнал для интернет-соединения и сигнал для телевидения. Скорость составляет 100-150 Мбит/с.

Изображение интернет-кабеля, применяемый при интернет-соединении и телевизионных коммуникациях

ethernet. Часто применяется для соединения локальных сетей, пропускания интернет-сигнала или радиовещания.

Изображение интернет-кабеля типа (Ethernet), часто применяемый для создания локальных сетей

Благодаря таким проводам, можно быстро передавать необходимую информацию.

  1. Для розеток. Вначале подбираются провода под потребляемую мощность оборудования. Если используется электрическая варочная поверхность, мощностью 4-5 Вт, то выбираются проводники:
  • ВВГ 3,0 х 2,5;
  • ВВГ 3,0 х1,5.

Специалисты рекомендуют для розеток использовать медные провода.  статью: → «Какой кабель или провод выбрать?».

  1. Для электропроводки. При монтаже провода, рекомендуется использование только медных жил, имеющих разновидности:
  • нг-LS – дымо- и огне-защищенный;
  • нг-HF – обеспечивают защиту от возгорания, не подвергает токопроводящие элементы коррозии.
  1. Для кухни. Это помещение относится к пожароопасным, поэтому нужно проводить проводку с двойной защитой. Правильным решением будет выбор проводов с 3-мя жилами:
  • 3,0 х 1,5;
  • 3,0 х 2,5;
  • 3,0 х 4,0.

Все провода на кухне должны быть скрытыми.

  1. Для бани. Провода должны иметь термостойкость, это могут быть:
  • ВВГ;
  • АВВГ;
  • ПВС.

Эти типы можно прокладывать в закрытом и открытых видах.

Разновидности

Нет одного вида проводов, применяемых для жилых помещений. Правильная проводка монтируется из нескольких видов кабелей.

На контур освещения падает наименьшая нагрузка, а значит, кабель нужно покупать с сечением 1,5 мм2. Будет достаточно автоматического выключателя на 10 А.

Нагрузка в розетках может повышаться до 4 киловатт, поэтому сечение должно быть 2,5 мм2. Такие провода способны выдерживать мощность до 5,9 кВт и ток до 27 А. Электрики не рекомендуют нагружать линию до предела, потому что корректная работа будет в том случае, если появится запас в треть от предполагаемой нагрузки. Выключатель должен быть рассчитан на 16 А.

Провод для подключения электроплиты должен быть с сечением 6 мм2, мощность до 10,1 киловатта. Нужно выбрать правильный автомат, который предназначен для тока 32 А.

Если выбираете вводный кабель в квартиру, то учитывайте мощность, выделенную на квартиру. Чаще всего используют сечение от 6 до 10 квадратных миллиметров.

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ). Если завод получает  ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).  Очень часто нам задают вопрос — что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ — то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Как выбрать кабель ВВГнг

Перед приобретением кабеля, планирующегося для использования в домашней электропроводке, требуется определить необходимое сечение жил в соответствии с имеющейся нагрузкой. При этом сечение необходимо принять с запасом.

При выборе кабеля нужно проверить:

  • жилы;
  • форму;
  • сечение.

Жилы

Этот элемент — основа конструкции любого кабеля. ВВГнг выпускается как в одножильном, так и в многожильном исполнении (до 5 жил).

Судить о количестве жил можно по маркировке изделия.

К примеру, ВВГнг 3х2,5 является трехжильным с сечением каждой 2,5 мм2. Каждая из имеющихся жил может быть отдельной, либо содержать несколько отдельных проволок, сплетенных между собой. Определить это можно так же по маркировке. Многопроволочные жилы записываются в маркировке буквой М, однопроволочная жила показывается при помощи литеры О.

Форма

В зависимости от способа укладки жил, провод ВВГнг выпускается:

  • круглым, содержащим жилы небольшого сечения и маркирующимся литерой К;
  • сегментным (С), каждая жила которой имеет вид определенной части окружности;
  • плоским (П), в котором жилы небольшого сечения уложены вдоль одной плоскости.

Кабель плоской формы с жилами небольшого сечения удобен для настенной прокладки

Сечение

Для кабеля ВВГнг величина сечения составляет от 1,5 до 50 мм2. Однако выпускаются провода сечением до 400 мм2, изготавливающиеся по специальным заказам для определенных проектов.

Электротехнические изделия с большим сечением отличаются лучшей проводимостью, определяющейся как сопротивление проводника на 1 км протяжения провода.

NYM – уверенность на долгие годы

Это немецкий аналог кабеля ВВГ. Только изготовлен он в соответствии с немецким стандартом DIN VDE Normenleitung. Отличается высокой надежностью, безопасностью и долгим сроком службы – до 40 лет. Его чаще всего выбирают для монтажа в квартирах, коттеджах, офисных зданиях, коммерческих и производственных помещениях. Многие производители предлагают морозостойкие кабели, температура эксплуатации которых может достигать -50 °С. Поэтому они подходят для монтажа в неотапливаемых помещениях. Также оболочка NYM не боится ультрафиолетового излучения в отличие от ВВГ – можно монтировать кабель там, куда попадают прямые солнечные лучи. А еще его легко разделывать без специального инструмента, что по достоинству оценили электрики.

Разбираемся с маркировкой

  • N (normenleitung) – изготовлен по стандарту VDE
  • Y (ysolationsschicht) – изоляция из поливинилхлорида
  • M (mantelleitung) – есть наружная оболочка

Кабель такого типа может иметь от 1 до 7 жил из меди. Сечение может достигать 6 кв. мм. Вы можете найти изделие с маркировкой ls (low smoke), что означает пониженное дымообразование при нагреве. Буква J показывает наличие защитной заземляющей жилы желто-зеленого цвета. Если после названия нет буквы или стоит буква О, это значит отсутствие заземляющей жилы.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

  • средства защиты: автоматические выключатели и УЗО;
  • подрозетники;
  • розетки, переключатели;
  • кабель-каналы;
  • монтажные коробки;
  • гофрированные трубки;
  • щиток;
  • изоляция, хомуты.

Какой провод лучше — материалы из которых делают электрокабели

Анатомия провода

Основными элементами из которых состоит провод электрического кабеля являются жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Такие жилы для передачи электрической энергии бывают двух типов:

  • однопроволочные сплошные;
  • многопроволочные, состоящие из большого количества тонких нитей.

Существует два понятия, которые можно легко спутать друг с другом — это: однопроволочные жилы и одножильные кабели. На самом деле это разные вещи. Одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена однопроволочной или многопроволочной.

Основной материал для изготовления токопроводящих жил: медь или алюминий. Если мы сравним эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным недостатком меди является такой момент, что ее нельзя напрямую соединять с другими металлами. Следовательно, если вам понадобится соединить медный провод с алюминием, то потребуется переходник, исключающий формирования гальванической пары.

В случае состыковки проводов посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, а результатом может оказаться замыкание магистрали. Поэтому, в идеале для всех линий в квартире подобрать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Конструктивные особенности кабеля NYM и ВВГ

Итак, ВВГнг – это силовой кабель, внутри которого помещены медные жилы (производится по росийскому стандарту ГОСТ 31996-2012). В качестве изоляционного материала применяется поливинилхлорид с добавками, за счет которых материал становится не горючим. Как правило, ВВГнг имеет от двух до пяти жил.

Чтобы максимально упростить монтаж кабеля, все жилы оформлены в разных цветах. Маркировка может выполняться посредством целостной окраски жилы или же с помощью цветных полосок на белом фоне. В качестве внешней оболочки кабеля применяется поливинилхлорид – точно такой, как и для изоляции каждой жилы.

Что касается жил, то они могут многопроволочными (состоять из множества проволок), а также быть монолитными (с одной цельной конструкции). В поперечном сечении жилы бывают сегментными или круглыми.

NYM – это точно такой кабель, как и ВВГнг, только в иностранном исполнении. Выпускается NYM по немецкому стандарту VDE 0250. Примечательно, что в данном проводнике также бывает от 2 до 5 жил. Изоляция – негорючий поливинилхлорид. Тем не менее, данный продукт отличается от российского аналога тем, что между наружной изоляцией и жилами имеется дополнительный изоляционный слой.

Впервые в нашей стране NYM появился в начале 2000-х годов. Тогда отечественные предприятия по производству кабельной продукции существенно нарастили производственные мощности, что позволило выпускать данный тип кабеля согласно немецким технологиям.

Когда стоит вопрос о том, какой кабель лучше ВВГ или NYM, прежде всего, нужно проверить подлинность продукции, ее соответствие заявленным параметрам. К сожалению, в Российской Федерации на сегодняшний день встречается до 60% подделок на рынке проводников мелкого сечения.

Это интересно: Виды выключателей света — обзор диммера и других моделей

ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а для стационарной проводки это однозначно однопроволочный!

Преимущества и недостатки меди

В электропроводке в частных домах и квартирах в настоящее время используются провода и кабели из меди. Алюминиевые кабели сечением ниже 16 кв. мм запрещены ПУЭ. Давайте рассмотрим плюсы и минусы проводов и кабелей с медными жилами.

Преимущества:

  1. Жилы выдерживают многократные сгибания, что повышает ремонтопригодность проводки, вы можете без проблем раскрутить старую скрутку и скрутить заново, добавив туда провод, например. Алюминий в такой ситуации может даже не раскрутится и лопнуть.
  2. Медные кабели любых сечений производятся и с мягкими гибкими многопроволочными жилами. Это даёт возможность использовать их для подключения подвижных потребителей, например утюг или фен, и другие электроприборы. Таких кабелей с алюминиевыми жилами просто не бывает.
  3. Сопротивление меди практически в 2 раза меньше чем у алюминия. Это значит, что при одинаковом сечении медь выдерживает больший ток, чем алюминий.
  4. Медь тверже, чем алюминий. Поэтому у нее меньшая текучесть, и при подключении провода к винтовому зажиму вы получаете более качественный контакт.
  5. Медь не окисляется. Вернее окисляется, но очень медленно, в отличие от алюминия.

Недостатки:

  1. Главным недостатком меди является то, что её стоимость до двух раз дороже, чем алюминия.
  2. Вес медного провода больше чем вес алюминиевого в два раза. Значит нужно устанавливать больше опор, при прокладке кабеля по воздуху, и их конструкция должна выдерживать более тяжелые проводники.

Какой кабель выбрать: ВВГнг или NYM?

Какой кабель выбрать? Несомненно, что от качества проводки зависит работа электроприборов и электроустановок. Это касается и внутренней проводки помещений. От качества изоляции утеплитель изобел , порой зависит не только способность приборов выдерживать токовую нагрузку, но и пожаробезопасность и электробезопасность.

Параметры выбора

Основными параметрами выбора проводов является площадь поперечного сечения, металл жилы, материал изоляции, марка кабелей.

1. Выбор материала. Сразу стоит сказать, что не стоит брать алюминиевые провода. Их меньшая стоимость единственный плюс. В остальном, по степени окисления металла, механической прочности и электропроводности, они уступают медным. Так что здесь единственный выбор – медные провода.

2. Марка. Из марок кабельной продукции следует выбирать из наиболее популярных и проверенных временем и потребителями – ВВГнг или NYM.

Характеристики обеих марок схожи: медные жилы. Оба кабеля предназначены для передачи и распределения электроэнергии при условиях ~ Uном=0,66 кВ и f=50 Гц.

Различия и плюсы каждой из марок

Отличия между марками всё же есть.

1. Диапазон температур. Для NYM амплитуда температур меньше: от -30 до 40. ВВГнг способен выдержать более широкие колебания: от – 50 до 50 градусов.

Стоит упомянуть небольшой нюанс. Приписка нг в ВВГнг означает «низкая горючесть». Если у провода нет такого дополнения, то при возникновении возможности воспламенения, например, короткого замыкания бергауф наливной пол, ВВГ станет источником огня, а ВВГнг самозатушится, так как не поддерживает горения.

2. Срок службы. Для NYM – это 40 лет. Для ВВГнг – это 30 лет. Довольно существенно.

3. Конструкция. ВВГнг – это от одной до пяти изолированных термоустойчивым ПВХ-пластикатом медных жил.

NTM. Немецкий аналог ВВГнг. Отличие только в том, что между изолированными жилами и общей оболочкой присутствует резиновый наполнитель. Он и придаёт проводу круглую форму.

4. Сечение жил. Для ВВГнг диапазон расширяется от 1,5 до 240 мм2. Более 25 мм2 – это уже многопроволочные кабели.

NYM. От 1,5 до 35 мм2. При сечении от 16 мм2 провода выполняются многопроволочными.

Каков выбор?

ВВГнг или NYM? При имеющихся незначительных различиях, эти провода могут полностью друг друга заменить. Их свойства практически идентичны.

1. NYM более пожаробезопасен.

2. Ранее были отмечены случаи вытекания из проводов NYМ некой масляной жидкости.

3. Круглая форма NYM более удобна в эксплуатации.

4. Оболочка NYM неустойчива к УФ-лучам. Только закрытое применение.

5. ВВГ более дёшев.

Совет по выбору зависит от приоритетов покупателя. Что он поставит на первое место, а какими качествами можно поступиться.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
