Виды и установка светодиодных светильников для потолка

Нюансы подключения

Как подключить светодиодный светильник к 220В, не нарушая правила безопасности? Особенно важен этот вопрос для неспециалиста.

Перед началом монтажа обязательно отключается электропитание. Напряжение драйвера должно соответствовать напряжению светильника. Провода следует подключать строго по схеме, нельзя использовать для создания соединений хомуты или скотч. Сечение проводов должно соответствовать указанному на корпусе светильника. Запрещено устанавливать светильники лампочки, по номиналу не соответствующие требованиям производителя.

Хотя подключение светодиодных светильников на первый взгляд простое дело, не стоит начинать эту работу при полном отсутствии опыта или необходимого инструмента. От качества монтажа зависит не только срок службы светодиодных осветительных приборов, но и безопасность проводки.

Подключите проводку к светильнику

Прежде чем подключать проводку, убедитесь, что у вас есть все необходимые инструменты: отвертка, пластиковые зажимы, электрический тестер.

Первым делом отключите электрический кабель от розетки. При необходимости, отключите предохранитель в электрощитке.

Следующий шаг — открутить крышку корпуса светильника и вытащить провода. Обычно провода разных цветов — синий или черный, зеленый или желтый.

Соедините провода светильника и провода в потолочной коробке. Для соединения можно использовать зажимы или электроизоляционную ленту.

По окончанию, зафиксируйте крышку корпуса светильника и убедитесь, что проводка надежно закреплена. Подключите электрический кабель к розетке и включите предохранитель в электрощитке. После этого можно проверить светильник на работоспособность, вставив электрический кабель в розетку и проверив, работает ли светильник.

Преимущества с ветодиодных ламп в вашем доме

Современные светодиодные потолочные или накладные лампы имеют существенное различие от остальных световых приборов. Можно выделить некоторые преимущества и недостатки современных решений освещения. Итак, сначала будут рассмотрены достоинства и преимущества потолочных накладных приборов.

• Самое главное преимущество – это, пожалуй, низкое энергопотребление. Накладной светодиодный прибор может потреблять в десять раз меньше энергии, чем лампа накаливания. И в три раза меньше, чем люминесцентная лампа, которая обеспечивает аналогичную мощность освещения. Другими словами, использование накладных потолочных светодиодных лампочек даст вам возможность прилично сэкономить на энергопотреблении и уменьшит размер счета за квартплату.
• Еще один немаловажный плюс таких приборов освещения – это большой срок их службы, который составляет примерно сто тысяч часов непрерывной работы, что соответствует 11 годам службы таких светильников. Из этого следует, что после установки таких приборов освещения замена светодиодов вам понадобится еще нескоро. Также нужно сказать, что в лампочках такого типа не используется ртуть, поэтому они считаются наиболее безопасными в применении.
• И пожалуй, самое главное достоинство потолочных накладных лампочек свечения – это простота их установки и монтажа. Например, для встраиваемых светильников необходимо проводить полномасштабный ремонт помещения, например, при установке натяжного потолка, а накладной светодиодный светильник можно установить за считаные минуты.

Где применяются линейные led-светильники

Сегодня светодиодные линейные осветительные приборы можно встретить в жилых и нежилых помещениях, а также торговых центрах и офисных помещениях.

Линейные лампы в офисе

С помощью таких изделий можно создать самые разнообразные варианты освещения, которые будут не только функциональными и эргономичными, но и еще декоративными.
Несмотря на обширную область применения, максимально полно и эффектно линейные светодиодные лампы раскрылись в домашних помещениях. Здесь их можно устанавливать своими руками в следующих помещениях:

• гостиная;
• спальня;
• кухня;
• ванная комната;
• детская комната;
• коридор.

При этом их активно используются в качестве декоративной или акцентирующей подсветки зеркал, картин и книжных полок. Такие светильники отлично подходят для организации открытой и скрытой подсветки потолка и стен.

Подсветка рабочей зоны

Подсветка для кухни в рабочей зоне должна быть самой яркой, в сравнении с остальной частью комнаты. Однако надо проследить, чтобы излучаемый свет был нейтральным, так как неестественные оттенки могут искажать цвет продуктов.

Основные части рабочей зоны – плита, мойка и разделочный стол. Каждая из них должна быть достаточно освещена для удобства пользования. Поэтому оптимальным будет применение нескольких источников с направленным светом, которые можно вмонтировать в навесные шкафчики, кухонный фартук, вытяжку.

Так же гармонично смотрятся потолочные лампы с регулируемой высотой. В большой и просторной кухне из них можно составить оригинальную композицию над отдельно стоящим столом.

Средние цены

При всем своем разнообразии, которое свойственно светодиодным приборам, основу их конструкции, использующихся для освещения квартиры, составляют светодиоды типа SMD (Surface Mounted Device), что обусловлено их техническими характеристиками и условиями эксплуатации.

Стоимость на различные виды светотехнической продукции, на основе светодиодов, составляет, для:

Светодиодных ламп с цоколем – от 100,00 до 1000,00 рублей.

Наиболее востребованные модели стоят, в среднем 300,0 – 400,0 рублей.

• Светодиодных ламп с контактами (для точечных светильников) – от 100,00 до 400,00 рублей;
• Светодиодных лент одного вида свечения – от 300,00 до 3000,00 рублей;
• Светодиодных лент 4-х цветов свечения – от 1000,00 до 5000,00 рублей.

Стоимость светодиодной продукции зависит от ее технических характеристик, бренда производителя и места ее приобретения.

Особенности подключения светодиодов в светильнике

Если разбираться в схеме подключения светодиодов в светильнике, то можно сказать, что существует несколько вариантов схем. Поэтому, если вы собираетесь самостоятельно осуществлять монтаж имеющихся у вас светодиодов, а не использовать купленные в магазине, то вам настоятельно рекомендуется ознакомиться со следующей информацией.

• Самая распространенная схема подключения — это последовательная схема. Такая схема имеет ряд недостатков, которые будут рассмотрены чуть ниже. По такой схеме проводят подключение практически все промышленные производства светодиодных светильников.
• Еще одна возможная схема подключения – это параллельная схема. При использовании такой схемы подключения светодиодных ламп к каждой лампочке необходимо подключить токоограничивающий резистор, главной задачей которых является предохранение светильников от пробоя тока.
• Также существует смешанная схема подключения. При использовании этой схемы, подключение группы светодиодов проводят параллельно друг другу. Такая схема отлично подходит для квартиры или офиса.

Чтобы выбрать, по какой схеме осуществлять подключение светодиодов, нужно оценить все недостатки и достоинства той или иной схемы, далее они будут рассмотрены в данной статье.

Самое минимальное финансово затратное подключение – это последовательная схема. В такой схеме нет необходимости использовать большое количество резисторов – это является достоинством данной схемы. Но к сожалению, такое подключение является наиболее уязвимым – это один из недостатков схемы. Обусловлено это тем, что при выходе из строя хотя бы одного светодиода, весь потолочный накладной светильник просто перестанет работать, т.к. образуется разрыв в цепи схемы.

Кроме того, еще одним минусом данной схемы является то, что при образовании пробоя тока, цепь не прерывается, а продолжает работать, что отрицательно сказывается на остальных светодиодах. В таких условиях работы, т.е. при перегрузке сети, все светодиоды, включенные в данную схему, быстро перегорят.

Такой проблемы можно избежать, если использовать параллельную схему подключения. Плюсом данной схемы является то, что при выходе из строя даже нескольких элементов цепи весь потолочный накладной светильник будет продолжать работать, правда, не на полную мощность. Единственный минус данной схемы – это высокая стоимость совокупности элементов.

Софиты

Софиты – это один из типов светодиодных светильников для потолка, который представляет собой осветительные панели, установленные непосредственно в потолочную конструкцию. Такие светильники могут быть накладными или врезными в потолок.

Типы софитов

Софиты могут иметь различные формы и конструкции. Основной тип софитов – это пластиковые панели, которые могут быть разных размеров и цветов. Также существуют софиты из алюминиевого корпуса, которые более прочные и долговечные.

Преимущества софитов

• Софиты позволяют максимально организовать освещение потолка и создать равномерное освещение помещения.
• Устройство софитов позволяет скрыть провода и другие элементы осветительной системы, что делает их более эстетичными.
• Софиты могут быть использованы как основной источник освещения в помещении или дополнительный элемент декора.
• Софиты могут быть установлены как вдоль стены, так и по всей площади потолка.

Недостатки софитов

• Установка софитов требует определенных навыков и инструментов.
• Софиты могут быть более дорогими в сравнении с другими типами светодиодных светильников.
• Софиты могут иметь ограниченные возможности по выбору цвета и формы.

Правила выбора и установки софитов

При выборе софитов необходимо учесть размеры помещения и требуемую освещенность.
Установка софитов должна быть выполнена с учетом электробезопасности и правил электромонтажа.
При установке софитов следует обратить внимание на качество и надежность крепежных элементов.
Необходимо провести предварительный расчет и выбрать правильное количество и мощность светильников.
При установке софитов следует учитывать особенности потолочной конструкции и возможность доступа к электрическим проводам.

Софиты – это универсальные светодиодные светильники, которые могут быть использованы как основной источник освещения, а также как элемент декора. Правильный выбор и установка софитов позволит создать комфортное и эстетичное освещение в помещении.

Установка и подключение

Разводка электропроводов должна быть уложена в коробе подвесного потолка еще на этапе его монтажа. Желательно предусмотреть дополнительную изоляцию и уложить провода в короб или трубу небольшого диаметра.

Устройство потолочного светильника с диодами и принцип монтажа в натяжной потолок

Светильник состоит из таких деталей:

• корпус с рассеивателем или без;
• патрон с проводами;
• клеммная колодка;
• LED-лампа;
• Металлический фиксатор лампы.

Ход работ по установке светильника для потолка из гипсокартона:

1. Размечаем точки на потолке, где планируется устанавливать светильники.
2. Коронку, равную по размерам врезному диаметру светильника, надеваем на дрель или шуруповерт и прорезаем отверстия в подвесном потолке.
3. Отключаем электричество.
4. Достать для каждого отверстия провода, уложенные в коробе подвесного потолка.
5. Провода от патрона светильника и питающие провода зажимаем в клеммной колодке, соблюдая соответствие ноль/фаза.
6. Отгибаем специальные пружинные крепления светильника и, не давая им вернуться в исходное положение, помещаем светильник в отверстие для монтажа до упора. Крепления разойдутся и плотно зафиксируют корпус светильника.
7. Достаем патрон из ниши и вставляем в него лампу.
8. Вставляем патрон и лампочку в корпус светильника, фиксируем металлическим кольцом, вставляя его в специальные пазы под лампой.
9. Можно включать свет и проверять свою работу, а также настраивать углы, направляющие световой поток поворотных светильников.

Смотрите видео, в котором показано как установить и подключить точечные светодиодные светильники для потолков.

Особенности установки точечных встраиваемых LED-светильников в разные виды потолков:

Подвесной потолок. Светильники крепятся к несущей конструкции. Причем отверстия прорезаются только после того, как полотно будет натянуто. Вокруг отверстия под корпус устанавливаются усиливающее и термоизоляционное кольцо

Важно! Нельзя устанавливать светодиодные потолочные светильники для натяжных потолков свыше 35 Вт, чтобы избежать деформации или выцветания натяжного покрытия.
Реечный потолок. Прокладка электропроводки и монтаж светильников проводятся одновременно с монтажом самого реечного потолка

Если межпотолочного пространства недостаточно, для его увеличения могут быть использованы деревянные балки.
Кассетный потолок. Вся электропроводка также должна быть уложена в изолирующие гофро-короба и прикреплена к основному потолку. Кассеты должны быть достаточно прочными, чтобы удержать вес точечных светильников.
Полезно знать:
В одном помещении на одной электропроводке желательно устанавливать светильники одного производителя. Убедитесь, что светильник имеет по контуру корпуса светоотражатель и охлаждающий элемент – это обязательные элементы качественного LED-светильника.
В подвесных потолках не рекомендуется использовать лампы с мощностью, превышающей 40 Вт. Какими бы ни были замечательными светодиоды, определенная теплоотдача все же есть. Чем выше мощность лампы, тем больше нагрев светильника. Со временем, потолок может испортиться. Лучше поставить несколько светильников меньшей мощности, чем один мощный.
Компактные светильники могут нуждаться в понижающем трансформаторе. При выборе трансформатора учитывайте суммарную мощность всех ламп, которые планируете к нему подключить.
Существуют рекомендации по плотности размещения точечных светильников. Например, для комнат с потолком в 2,5 метра светильники устанавливают не дальше 60 сантиметров от стены или перегородки. Если дизайн потолка предусматривает несколько рядов светильников, между рядами оставляют не больше метра.

Пример оформления потолочного освещения светодиодными точечными светильниками (фото)

Встраиваемые потолочные светодиодные светильники – отличное решение как для квартиры, так и для других помещений. Высокая цена быстро окупается за счет экономии электроэнергии и долгого срока службы светодиодов. Рынок предоставляет на сегодня широчайший модельный ряд как по конструктивным особенностям, так и по дзайну.

Люминесцентные источники света

Люминесцентные лампы, называемые также лампами дневного света, могут быть использованы в качество потолочной подсветки по причине безвредности даже для покрытия из ПВХ. Поставив такие лампы в точечные светильники, можно добиться практически идеального освещения. Они потребляют немного электроэнергии, мало нагреваются и светят приятным оттенком. Их удобно применять, а для покупки не придется сильно тратиться.

К минусам такого вида ламп относятся:

1. Возможность незажигания такой лампы при опускании температуры в помещении до 15 градусов.
2. Уменьшение интенсивности свечения к концу срока годности.
3. Риск отсутствия зажигания при сбое системы электроснабжения и снижении напряжения.

Особенности установки светильников на натяжной потолок — какие ограничения и трудности вас ждут

Человеку, далекому от технологий монтажа натяжных потолков, может показаться, что натянутое до состояния паруса полихлорвиниловое полотно превращается в непреодолимое препятствие для установки любых приборов освещения. Но виниловый натяжной потолок, как и все пленочные мембраны в натянутом состоянии, боится порезов, проколов, слишком сильного натяжения и локального перегрева.

Придется соблюдать технологию монтажа и ограничения, предъявляемые к источникам света:

• Даже самый маленький источник света обладает пусть небольшой, но массой, поэтому приклеить лампу или светодиод непосредственно на виниловую пленку не получится. Светильники фиксируют прямо на потолочное перекрытие с помощью регулируемых подвесов или закладных элементов.
• По технологии подвесы и проводку монтируют на потолочное перекрытие до момента натяжения винилового полотнища. Далее уже в натянутой пленке придется вырезать отверстия конкретных размеров для доступа к подвесу светильника и для вывода проводки. Но вначале на материал натяжного потолка нужно наклеить термокольцо, причем точно по месту, и только потом резать отверстие.

Если сделать все по технологии, то в теории на виниловую пленку можно установить любой источник света. Подойдут даже старые модели. Можно вернуть на место раритетную люстру, снятую в кухне перед ремонтом. Но внешний вид окажется безнадежно испорчен. Декоративный колпак, закрывающий крюк или крестовину крепления, будет неплотно прилегать к прогибающейся виниловой пленке, периодически приоткрывая щель и технологическое отверстие.

Главные ограничения по светильникам

Основная проблема, с которой сталкиваются при выборе подходящих по дизайну светильников, связана с низкой теплостойкостью натяжного потолка. Полихлорвиниловая пленка не выдерживает длительного нагрева более 60 °С, поэтому для ламп разных типов установлены ограничения. Например, мощность галогенки не может быть выше 35 Вт, экономки – 50 Вт. Исключение – светодиодные лампочки и ленты, для них ограничения по мощности не установлены.

Также учитываются ограничения, связанные с технологией установки натяжного потолка на несущем профиле. Если будет использоваться цепь из источников света, то они должны располагаться на удалении не менее 20 см от стены. Шаг в ряду должен быть не менее 30 см. В больших помещениях нередко используется виниловое полотно, сваренное из нескольких полос. В этом случае расстояние от кромки технологического отверстия до шва – не менее 15 см.

Если планируется использовать мощный источник света, например, классическую рожковую люстру с плафонами, заряженную «горячими» галогенками или даже «экономками», то расстояние от ламп до уровня потолка должно быть не менее 20 см. И все равно это не гарантия сохранности материала, поэтому для натяжного потолка лучше всего выбрать люстру более подходящей конструкции.

Перечисленные ограничения усложняют выбор подходящей модели, поэтому нередко возникает вопрос, бывают ли специальные светильники, разработанные для натяжных потолков. Разумеется, да. Одновременно с появлением технологии виниловых потолков были внесены изменения в устройство источников света. Конструкция светильника для натяжных потолков продумана таким образом, чтобы не повредить виниловую пленку в процессе установки и дальнейшей эксплуатации системы освещения. У многих светильников для натяжного потолка большая часть деталей, крепление, проводка и арматура спрятаны в запотолочное пространство. На корпусе имеется кольцевой буртик, полностью перекрывающий термокольцо, поэтому щелей из-за колебаний пленки не бывает.

Нередко выбор подходящей модели оказывается неудачным. Приходится искать способ, как снять светильник с подвеса на натяжном потолке, чтобы убрать его или заменить новым.

Подвесные и накладные приборы освещения крепятся на переходную монтажную планку. Для демонтажа достаточно снять декоративный колпак, открутить винты или гайки, удерживающие корпус на металлической рамке, отсоединить проводку, и можно убирать.

Для того чтобы снять точечные источники света, нужно разжать пальцами фиксирующую пружину или отвернуть фиксатор корпуса.

Проблема может быть только с моделями, врезаемыми в виниловое полотно. Обычно такие светильники изготавливаются из алюминиевого профиля, монтируемого на черновой потолок. Внутри находится светодиодная лента, а по периметру профиля выполнен щелевой замок, в который крепится кромка винилового полотнища натяжного потолка. Поэтому снять прибор освещения можно лишь после частичного демонтажа виниловой пленки.

Выбор элементов светового натяжного потолка

Светильники для световых натяжных потолков

• Оттенок свечения. Может быть белым, красным, синим, желтым, зеленым. Есть большой выбор цветных лент RGB, со всеми вышеперечисленными цветами.
• Тип светодиодов. Ленты оснащаются двумя типами светодиодов — SMD 3528 и SMD 5050, отличающимися интенсивностью свечения.
• Количество светодиодов на стандартном отрезке. Влияет на яркость свечения и мощность устройства. На одноцветном изделии метровой длины размещают 60, 120, 240 элементов. Погонный метр цветной ленты содержит 30 элементов. Чем больше светоэлементов, тем ярче свет.
• Влагозащищенность. Световые потолки для ванной оснащаются светодиодными модулями во влагозащищенном исполнении. Существует два типа таких лент — IP 30 или IP 65. Чем больше значение, тем выше защита.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Схемы подключения такие же, как для сети 220 В. Первым монтируется и подключается трансформатор, от него протягиваются провода к светильникам.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее. На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

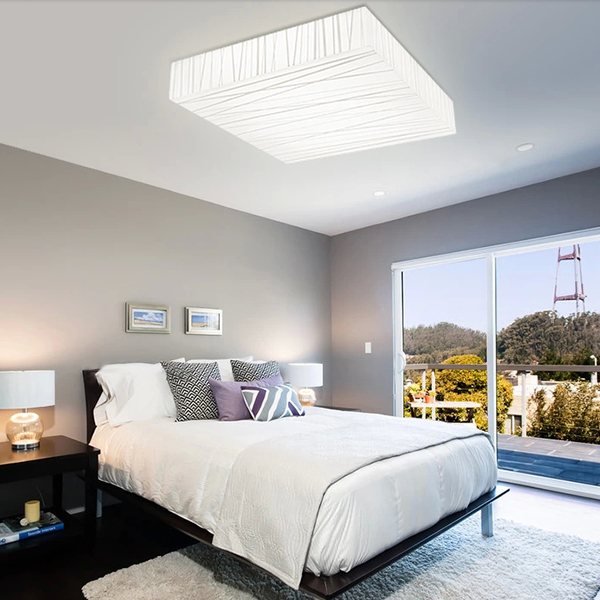

Светильники светодиодные потолочные накладные

Чтобы определить какими преимуществами обладают светодиодные светильники, нужно провести тщательный анализ особенности их работы. Для этого необходимо разобраться в устройстве классического светодиода.

Основой любого светодиодного светильника является лампочка, которая состоит из набора нескольких светодиодов. Главным фактором, определяющим мощность лампочки и светильника, является количество светодиодов, которые используются для освещения. Количество светодиодов может существенно различаться. Например, есть лампочки с одним диодом, а есть, где используется несколько десятков световых элементов. Все диоды заключены в одну цепь, подключенной к управляющей схеме при помощи блока питания.

Еще один обязательный составляющий элемент, который входит в конструкцию светильника – это радиатор. Радиатор нужен для отведения тепла, которое вырабатывает светодиодная лампа. Поэтому все без исключения диодные светильники комплектуются радиаторами разных типов.

На что нужно обратить внимание! Для качественной передачи тепла от радиатора к лампе обеспечивает специальная термопаста. Для предотвращения перегрева следует вовремя проводить замену термопасты

Если этого не делать, то лампа попросту может выйти из строя при перегреве.
