2 научных методики управления освещением удаленных территорий из любых мест
Начну их объяснение с наиболее старой и отработанной технологии.
Как работает импульсное реле в схеме освещения
Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.
Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.
Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.
Схема управления освещением от импульсного реле выглядит следующим образом.
Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.
Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.
Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.
Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:
- простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
- подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
- значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.
К недостаткам этой конструкции относятся:
- необходимость для каждого светильника приобретать индивидуальное импульсное реле;
- требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.
Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.
Отдельное внимание следует обратить на беспроводные конструкции. Современная схема удаленного управления светом в системе Умный дом. Современная схема удаленного управления светом в системе Умный дом
Современная схема удаленного управления светом в системе Умный дом
Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.
В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.
Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.
Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.
Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге заработал нормально.
Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.
Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.
Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.
Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.
Виды двухклавишных выключателей
Видов, подвидов, типов двухклавишных выключателей существует множество. Но самыми основными принято считать: для внутренней установки и для наружной установки. Каждый из этих видов необходимо рассмотреть подробнее для того, чтобы разобраться, что они из себя представляют.
Для внутренней установки
Данная разновидность является наиболее популярной для установки в жилых квартирах, офисах и других похожих помещениях. Большую популярность она получила недавно, благодаря своей простоте в использовании и установке.
Располагается внутри распределительного или монтажного короба, который прикрепляется к бетонной или гипсокартонной стене.
Благодаря тому, что данный вид, как бы имеет углубление в стенку и его практически не видно, так как он сравнялся со стеной, ему и дали название «выключатель внутренней установки».
Проводки к данному виду подводятся через утопленные каналы, которые называются штробом. В случае, когда двухклавишный выключатель располагается на гипсокартоне, то к нему дополнительно цепляется гофрированная труба.
Выключатели.
Для наружной установки
Если при выполнении мероприятий по установке выключателя делается открытая проводка, то требуется воспользоваться разновидностью «наружной установки». Прикрепляются данные элементы на негорючие стены или другой негорючий элемент. А проводка к ним подводятся через каналы в виде гофрированной или пластиковой трубы.
В большинстве случаев схема с подключением «наружной установки» используется в деревянных помещениях.
Также данная разновидность широко применяется в погребах, сараях, банях, летниках и так далее. Делается она гораздо проще в отличии от первой разновидности.
Поэтому любители-электрики предпочитают выбирать именно этот вариант. Утопить внутрь дерева провода скорее всего не получится, поэтому приходится делать открытую проводку. Она является менее безопасной, но тем не менее имеет место быть.
Примеры наружной проводки
Устройство выключателя с двумя клавишами
Двухклавишный выключатель отличается только одним – к клеммам подключается 2 отходящих к светильникам кабеля вместо одного, причем фаза с распределительной коробки приходит на контакт одна, как и в случае с одноклавишным выключателем.
Данный процесс считается простым, так как для его выполнения понадобятся только пассатижи, которыми вы будете снимать резиновую оплетку с провода, то есть тем самым зачищать его для дальнейших манипуляций. Для того чтобы определить, какая группа освещения будет включаться от каждого кабеля, и не перепутать состав лампочек в одной комбинации, коробку с клавишами следует устанавливать в рабочее положение лишь после временной подачи напряжения на двухклавишный выключатель и тестирования его работоспособности.
Типы выключателя на 3 точки
Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:
- Клавишные.
- Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.
С учетом монтажа перекрестные делятся на:
- Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
- Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.
Проходной
В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».
Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.
Схема подключение проводов проходного выключателя в распредкоробке
Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:
кабель питания с автомата освещения распредщитка
кабель на переключатель №1
кабель на переключатель №2
кабель на светильник или люстру
При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:
белый(серый) – фаза
синий – ноль
желто зеленый – земля
или второй вариант:
белый (серый)
коричневый
черный
Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”
Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой
Причем абсолютно не важно как вы их соедините
Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.
Основные правила подключения в этой схеме которые вам нужно запомнить:
- Фаза с автомата должна приходить на общий проводник первого выключателя
- Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
- Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
- Ноль и земля подаются напрямую без выключателей сразу на лампочки
Перекрестный
Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.
Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.
Принцип работы перекрестного отсоединителя
Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.
Как устроен выключатель с двумя клавишами
Оборудование в общей сложности имеет 12 контактов по 6 на каждый двойной переключатель (2 входа, 4 выхода), следовательно, чтобы подключить оборудование данного типа, необходимо взять по 3 провода на каждую клавишу аппарата.
Схема переключателя:
Схема переключателя
- устройство состоит из пары независимых контактов;
- верхние контакты прибора N1 и N2 переключаются на нижние путем нажатия клавиш. Элементы соединяются перемычкой;
- второй контакт правого выключателя, изображенный на схеме, совмещен с фазой;
- контакты левого механизма не пересекаются между собой, присоединяясь к двум разным источникам;
- 4 перекрестных контакта совмещаются по парам.
Монтаж двухклавишного переключателя производится таким образом:
- Пара двойных механизмов устанавливается в подрозетники на выбранных участках.
- Для каждого источника освещения в подрозетнике размещается отдельный трехжильный кабель, жилы которого очищают от изоляции примерно на 1 сантиметр.
- На схеме жилы кабеля обозначаются как L (фаза), N (рабочий ноль), земля (защитный).
- Устройство оснащается маркировкой, что упрощает задачу подключения проводов к клеммам выключателя. Жилы к клеммам присоединяют попарно.
- Свертка проводов аккуратно укладывается в подрозетник, после чего устанавливается механизм переключателя, рама и крышка защитного корпуса.
Как выглядит маркировка:
Маркировка двухклавишного переключателя
Пример схемы соединения:
Схемы соединения
Чтобы облегчить процесс работы, рекомендуется подобрать провода определенного света. Существует цветовая маркировка проводов для России и других стран СНГ. Также по ней новичок может научиться различать кабели. По российской маркировке для “земли” используются желтый и зеленый цвета, синим цветом обычно помечают нулевой кабель. Фаза может быть красной, черной или серой.
Схема трехклавишной аппаратуры
При установке тройного прибора используются промежуточные (перекрестные) переключатели, которые подсоединяются между двумя боковыми элементами.
Схема трехклавишной аппаратуры
Такой выключатель оснащен двумя входами и выходами. Перекрестный элемент может переводить оба контакта единовременно.
Процесс сборки тройного оборудования:
- Заземление и ноль подключают к источнику света.
- Фазу соединяют с входом одной из пары проходных конструкций (с тремя входами).
- К входу другого переключателя подсоединяется свободный провод источника света.
- Два выхода одного элемента, имеющего три контакта, совмещаются с входом перекрестного прибора (с двумя парами выходов).
- Два выхода парного механизма (с тремя контактами) совмещают с другой парой клемм следующего переключателя (с четырьмя входами).

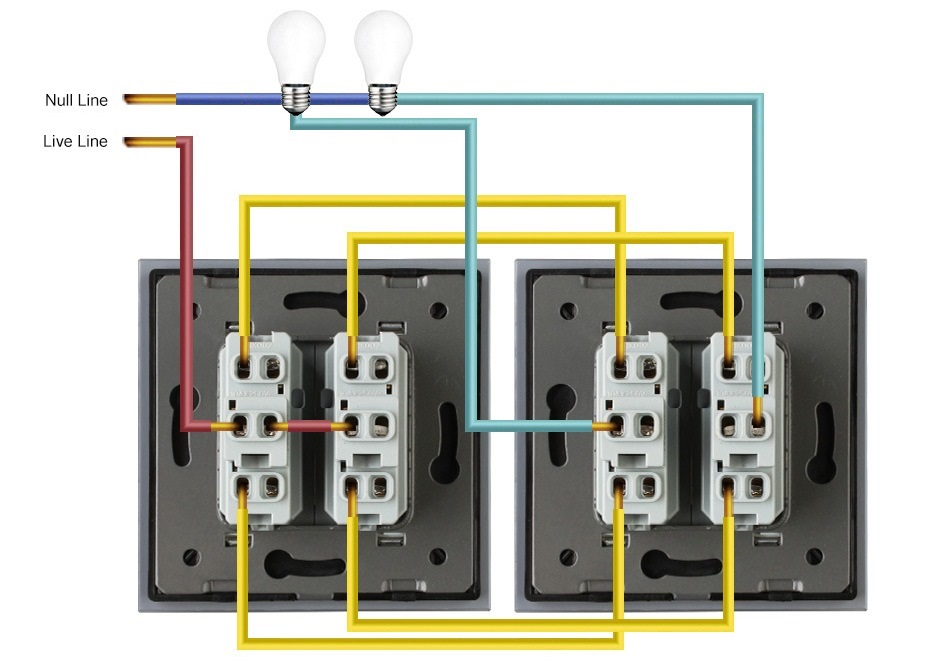

Схема управления освещением обычными проходными выключателями из двух мест: кратко
Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.
Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.
Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.
Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.
Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).
При разном сочетании клавиш свечение прекращается.
За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.
На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.
Наиболее частые ошибки в подключении люстры
Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.
Если количество проводов в люстре и на потолке не совпадают
Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:
- Нулевой провод люстры подключить к нулевому проводу на потолке.
- В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.
При такой схеме подключении регулировать уровень освещенности уже не получится.
В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:
- При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
- Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.
Неправильное подключение двойного выключателя
Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.
То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.
При отжатой левой клавише невозможно включить правую клавишу.
Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.
Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.
Вместо фазного провода через выключатель проходит нулевой провод
Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.
Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.
Поэтому по возможности желательно устранить подобную ошибку в подключении.
Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.
Неправильная схема подключения нулевого провода люстры
Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.
Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.
При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
Монтаж
Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!
После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра – при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.
С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.
В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.
Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.
Ниже небольшое видео, которое покажет весь процесс.
https://youtube.com/watch?v=RWI_-tMXtDA
Это интересно: Как выбрать мощный аккумуляторный светодиодный фонарик — рассматриваем детально
Необходимые материалы, инструменты
Перед началом монтажа описываемого прибора нужно тщательно подготовить требуемый арсенал для таких работ. Из материалов могут понадобиться дополнительные провода и клеммные колодки (контактные соединители в пластиковых оболочках, применяемые вместо скруток проводов). Всё это пригодится, если кабель, подведённый к месту установки выключателя, окажется коротким. Итак, вот список материалов:
- провод трёхжильный с сечением 1,5 мм (такой параметр стандартен для систем освещения помещений),
- колодки клеммные,
- изолента.
Из инструментов понадобится следующее:
- отвёртка штыковая,
- отвёртка крестовая,
- отвёртка индикаторная,
- плоскогубцы с изолированными ручками,
- канцелярский нож для зачистки проводов от изоляции.
Когда всё перечисленное уже находится под рукой, приступаем к работе.
Назначение и сфера применения
Данный тип устройств позволяет коммутировать две или три (если используется трехклавишная конструкция) группы приборов (источники освещения, вытяжка и т.д.) или же включать/выключать отдельные группы.
При помощи двухклавишной конструкции несложно организовать управление интенсивностью освещения комнаты. Например, если используется источник света на три лампочки, можно подключить его так, чтобы образовалось две группы. Тогда можно включать одну, две или все лампочки сразу. Как реализовать такой вариант, будет рассказано ниже.
Так выглядят двойные и тройные выключатели
Второй, не менее распространенный вариант, – управление освещением раздельного санузла.
Безусловно, можно для этих целей использовать два одинарные конструкции, но установка двойной дает следующие преимущества:
- при установке конструкций скрытого типа потребуется делать только одно посадочное место;
- стоимость одноклавишного и двухклавишного выключателя примерно одинакова, но первых необходимо два;
- два устройства смотрятся менее эстетично, чем одно, и занимают больше места, что может быть критично в некоторых ситуациях.
Это интересно: Какой электросчетчик нужен в квартиру с электрокотлом? (видео)
Определение параметров провода
Без уверенности в маркировке кабеля запрещено приступать к монтажу выключателя. Неправильное подключение приведет к замыканию системы, перегоранию контактов и в редких случаях к более серьезным проблемам. Работать такой механизм не будет.
Цветовое обозначение:
- нулевой провод – синий (всегда);
- защитный – зеленый с желтым (всегда);
- фазовый – красный или коричневый (в большинстве случаев).
Производители не всегда следуют указанным сочетаниям
Поэтому важно научиться «читать» маркировку в буквах и цифрах. Если при покупке выясняется, что символические обозначения отсутствуют, необходимо проконсультироваться с продавцом, посмотреть на упаковке
После этого провода помечают самостоятельно. Например, разноцветной термоусадочной трубкой.
Идентификация проводников мультиметром
Прозвонка проводов мультиметром
Необходимость дополнительной проверки обусловлена несколькими факторами. Во-первых, стандарты и обозначения характеристик менялась достаточно часто, поэтому может возникнуть путаница. Во-вторых, некоторые производители сознательно идут на разного рода ухищрения (чтобы снизить затраты на производство или повысить стоимость продукта).
Чтобы убедиться в правильности подобранных проводов, используют мультиметр и отвертку для индикации. Для однофазных сетей подойдет индикатор, который поможет определить фазовый и нулевой кабели. После отключения питания необходимо зачистить концы (снять изоляционное покрытие).
После этого питание подключают, одного из проводов касаются отверткой. Если лампочка загорится – кабель фазный, в противном случае – нулевой. Для сетей, которые оснащены заземлением, понадобится мультиметр. Выставляют значе ние напряжения (бытовое в квартирах – 220 Вольт), один щуп соединяют с фазой, второй подносят к одному из оставшихся. Нейтральный покажет цифру в пределах 220Вольт, заземляющий – меньшее значение.
Конструктивные особенности и принцип действия
Конструктивно 2-клавишный выключатель делится на 2 части:
- Механизм – провода и рабочая часть.
- Рама из пластика с кнопками.
Крепеж рамки бывает либо посредством защелок, либо винтиков. Рабочая деталь так же фиксируется либо распорными лапками, либо путем крепежа рамки из металла с пазами. По бокам есть 2 винта. Когда их закручивают, лапки вплотную вставляются в полость в стене.
Если говорить о принципе действия, то есть несколько вариантов освещения:
- Включение двух кнопок – включаются все лампы, в помещении максимум освещения.
- Включение первой клавиши – работает одна лампа либо группа светильников.
- Включение второй клавиши – одни области помещения видны хорошо, остальные затемнены.
Виды выключателей для бытового применения
Решая, как подключить лампочку через выключатель, стоит разобраться в разновидностях приборов.
По количеству клавиш
Клавиш может быть несколько или одна. Многоклавишные приборы применяют для управления несколькими источниками света или группой ламп на одном осветительном приборе. Функциональность переключателя не зависит от количества клавиш.
По способу монтажа
В зависимости от способа установки переключатели бывают накладные и встраиваемые. Чаще используют последний вариант, потому что он совместим со скрытой проводкой. Для монтажа выключателя в стене высверливают отверстие и предварительно устанавливают в него подрозетник сечением 6,8 см.
Накладные разновидности устанавливают на стену в помещении. Они совместимы с открытой и скрытой проводкой. Поскольку агрегат сильно выступает над поверхностью стены, в интерьере он смотрится не лучшим образом. Чаще их применяют в хозяйственных помещениях и подсобках. Если класс защиты корпуса довольно высокий, то накладной выключатель разрешено устанавливать на улице или в помещении с высокой влажностью.
Классы защиты выключателей
Класс защиты коммутативного устройства обозначают буквами ІР и двухзначным числом, в котором первая цифра указывает на степень защиты от пыли и твердых частиц, а вторая – это показатель влагозащищенности. Первое число бывает в пределах 0-6, а второе – 0-9. Большее значение указывает на более высокий класс защиты.
Для установки в жилой комнате достаточно прибора с классом защиты ІР20. Для кухни лучше выбрать модель класса ІР44. В неотапливаемом помещении или в ванной комнате устанавливают агрегат типа ІР45. Для установки за пределами дома подходят только модели со степенью защиты ІР от 55 до 66.
Виды по типу клемм и способу управления
В зависимости от управляющего механизма коммуникативные устройства подразделяют на следующие виды:
- Клавишные имеют качающийся механизм, который фиксируется в любом крайнем положении. Конструкция бывает с пружинами, коромыслом, шариками и другими деталями для закрепления клавиши в нужном положении.
- Кнопочные разновидности бывают с фиксацией и без нее. В последнем случае дополнительно используют релейное устройство для замыкания цепи.
- Модели поворотного типа сегодня практически не используют, кроме случаев, когда нарочно создают помещение в ретро-стиле. Это конструкции накладного типа.
- Приборы со шнурком удобны при расположении возле кровати или в другом месте отдыха.
- Сенсорные агрегаты легко переключать, потому что для этого достаточно коснуться поверхности.
- Разновидности с дистанционным управлением удобны тем, что свет можно включать и отключать не вставая.
Многие переключатели укомплектованы винтовыми клеммами. Для подсоединения зачищенный конец жилы запускают в гнездо, а для фиксации в клемме отверткой затягивают небольшой винт. Моножильные провода закрепляют напрямую в клеммах, а их многожильные разновидности требуют предварительного надевания клеммного наконечника.
В современных выключателях стоят пружинные клеммы без винта. Провод просто вставляют в отверстие до упора. Происходит автоматическая надежная фиксация. Однако некоторые электрики уверяют, что подобный способ соединения не очень долговечный в сравнении с винтовыми клеммами.
Что необходимо знать перед подключением двойного выключателя света
Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы. Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.
Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:
- самозажимные клеммы;
- винтовые зажимы;
- колпачки либо изолента для скрученных вручную проводов.
Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.
Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.
При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно здесь.
Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
- 2 отвертки — плоскую и крестовую;
- монтажный или канцелярский нож либо другое устройство для снятия изоляции;
- пассатижи либо бокорезы;
- уровень строительный.
Посмотрим на принципиальную схему
Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.
Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (), за исключением автоматического выключателя.
Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.
Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.
Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован — понаблюдайте за ним).
