Что такое переходное сопротивление и как его измерить

Переходное сопротивление — контактное соединение

Переходное сопротивление контактного соединения ( контакта) зависит от температуры нагрева контактных деталей и степени его окисления. Повышение переходного сопротивления с повышением температуры контакта объясняется увеличением удельного электрического сопротивления материала контакта.
 

Переходное сопротивление контактных соединений следует измерять взрывозащищенными приборами в соответствии с требованиями ПУЭ.
 

Зависимость переходного сопротивления медных контактов от температуры.

Переходное сопротивление контактного соединения в силовой степени зависит от окисления контактной поверхности, которое может привести к увеличению переходного сопротивления в десятки и сотни раз.
 

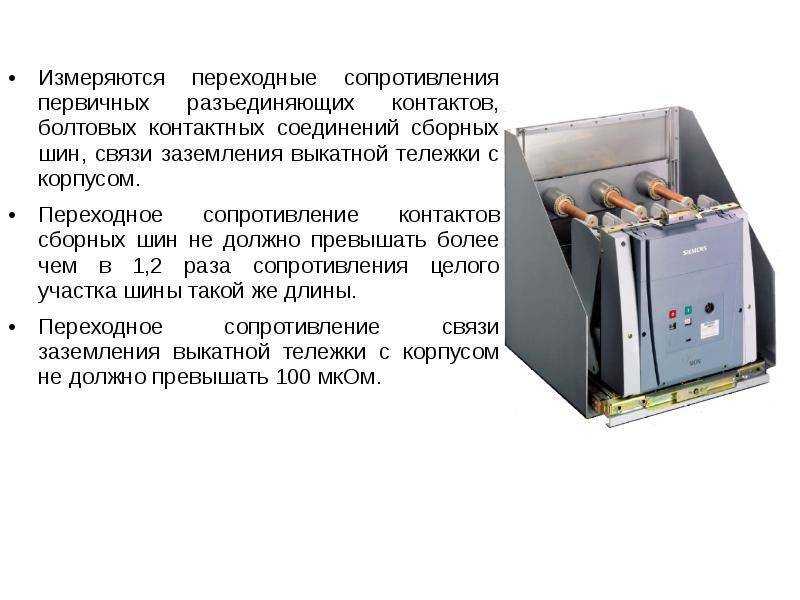

Переходное сопротивление контактного соединения при температуре 70 не должно превышать более чем на 20 % сопротивления целого участка шины той же длины. Стабильность соединения достигается установкой под гайку каждого болта пружинящих шайб, которые применяются для медных и стальных шин при резких изменениях температуры или при наличии вибрации, а для алюминиевых шин — во всех случаях.
 

Переходное сопротивление контактного соединения не должно заметно превышать сопротивления цельного участка шины ( или провода) такой же длины.
 

Измерение переходных сопротивлений контактных соединений производится микроомметрами или контактомерами, т.е. специальными приборами для измерения малых сопротивлений. Эти приборы имеют специальные контактные наконечники щупов, которые прижимаются к токопроводящим элементам с обеих сторон проверяемого контактного соединения. Со стороны проверяемого сопротивления присоединяются потенциальные наконечники, с внешней стороны — токовые наконечники щупов. Обозначения потенциальных ( П) и токовых ( Т) наконечников нанесены на рукоятки щупов. Оценка качества контактного соединения производится сопоставлением значения сопротивления участка с контактным соединением со значением сопротивления токоведущего элемента на участке, длина которого равна участку с проверяемым контактным соединением.
 

Большая стабильность и малое переходное сопротивление контактного соединения, осуществленного посредством оси, подтверждаются длительным опытом эксплуатации.
 

Соответственно изменению действительной площади соприкосновения контактов изменяется переходное сопротивление контактного соединения.
 

Объективным и прямым методом контроля качества контактного соединения является измерение величины переходного сопротивления контактного соединения или падения напряжения на нем и сравнение полученных данных с нормативными. Наряду с этим контактное соединение осматривают, используя в необходимых случаях лупы, а также измеряют штриховыми инструментами.
 

Значения коэффициента.

Из ( 8 — 20) следует, что при неизменной общей площади соприкасающихся поверхностей переходное сопротивление контактного соединения или контакта тем меньше, чем больше контактное давление, так как от него зависит их действительная площадь соприкосновения деталей.
 

Необходимо также измерять омическое сопротивление обмоток встроенных ( втулочных) трансформаторов тока на всех отпайках, обмоток реле, переходных сопротивлений контактных соединений, недоступных для осмотра, и отдельных контактных соединений, вызывающих сомнение в их качестве

Особое внимание надо уделять штепсельным и скользящим контактным соединениям, например контактам, с помощью которых вторичные элементы тележки ячейки КРУ соединяются со вторичными элементами, расположенными в неподвижных отсеках.
 

К расчету проводника, проходящего через фарфоровый изолятор.

Количество тепла, выделяющееся в 1 сек в контактном соединении или в контакте, равно I2RK, где / — величина тока, а Кк — переходное сопротивление контактного соединения или контакта. Одновременно с процессом нагрева идет процесс охлаждения путем отдачи тепла в окружающее пространство и прилегающим менее нагретым металлическим частям. Температура контактного соединения или контакта установится после того, как количество тепла, выделяющееся в нем, будет равно количеству отдаваемого тепла.
 

Документирование результатов измерений

По итогам проведенных работ подготавливается отдельный документ, в котором фиксируются все необходимые данные.

В бытовых однофазных цепях вполне достаточно будет провести три замера. В последних строчках заполняемого протокола обязательно должна присутствовать фраза о соответствии полученных результатов требованиям ПУЭ.

Кроме того, в них вносятся следующие данные:

1. Дата и объем проведенных обследований.
2. Сведения о составе рабочей бригады (из обслуживающего персонала).
3. Используемые при проверке измерительные приборы.
4. Схема их подключения, окружающая температура, а также условия проведения работ.

По завершении протоколирования измерений журнал с соответствующими записями убирается в надежное место, где он хранится до следующих испытаний. Сохраненные таким образом акты замеров в любой момент могут потребоваться для того, чтобы в аварийных ситуациях служить доказательством исправности поврежденного изделия.

Готовый протокол обязательно заверяется подписью производителя работ и проверяющего, назначенного из состава оперативного персонала. Для оформления актов замеров допускается использовать обычный блокнот, но более законным и надежным способом считается заполнение специального бланка (его образец приводится ниже).

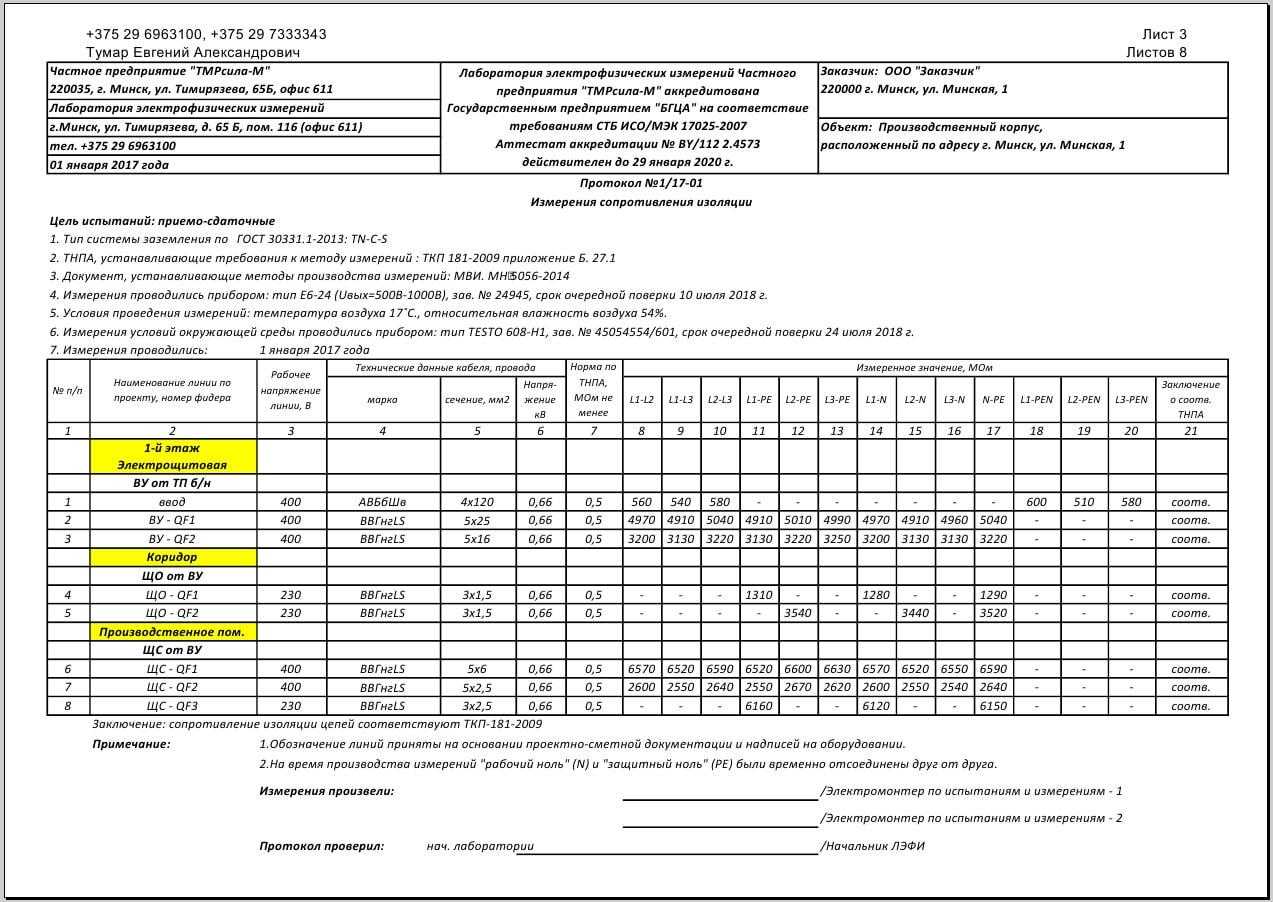

Образец протокола измерения сопротивления изоляции

Заранее подготовленная форма протокола содержит пункты, в которых указываются:

1. Порядок проведения измерительных операций.
2. Применяемые при этом средства измерения.
3. Основные нормативы по контролируемому параметру.

Кроме того, форма актов измерения электропроводок содержит готовые таблицы, подготовленные к заполнению. В таком виде документ составляется на компьютере всего лишь один раз, после чего он распечатывается на принтере в нескольких экземплярах. Такой подход позволяет сэкономит время на подготовку документации и придает актам замеров законченный, официальный вид.

Почему заземляющее устройство становится неисправным?

При находящемся в работоспособном состоянии контуре ток по РЕ-проводнику переходит на токопроводящие электроды, находящиеся в контакте с почвой, а по ним постепенно переходит на потенциал земли. Весь поток делится на несколько составных частей.

При продолжительном пребывании в агрессивной среде грунта металлические поверхности тоководов окисляются, на них образуется окисная пленка. По мере развития коррозионных процессов прохождение тока ухудшается, электрическое сопротивление конструкции повышается. Возникающая на металлических элементах ржавчина, как правило, носит общий характер, хотя, местами можно увидеть ярко выраженные следы глубокой коррозии. Этот факт объясняется тем, что находящиеся в почве постоянно химически активные растворы щелочей, солей и кислот распределены неравномерно.

Частицы разрушенного коррозией металла отходят от тела проводника, ухудшая либо вовсе прекращая местный электрический контакт. Таких точек со временем возникает все больше, на фоне постепенно увеличивающегося сопротивления контура заземляющее устройство постепенно снижает проводимость и неспособно отвести в почву опасный потенциал. Своевременное выполнение замеров сопротивления заземления позволяет определить момент наступления критического состояния контура.

Для чего необходимо измерять заземление

Принцип работы защитных контуров заземления основан на главном качестве электрического потока электронов — проходить по проводникам с наименьшей силой противодействия. Сопротивление тела человека в среднем равно 1 кОм. В соответствии с правилами обустройства электроустановок номинальная величина резистентности заземления не может превышать этого показателя. По нормам допустимо 4 Ом.

Главная цель защитной периферии — отвести накопленные потенциалы от организма человека и не допустить поражения. На корпусе неисправного оборудования, например, в результате пробоя изоляции, скапливаются отрицательные электроны, которым готовы пройти через любой материал. При касании рукой кожуха они устремляются в землю через его тело. Если величина тока невелика, то человек сможет отделаться лишь неприятным ощущением и током, но при высоких токах более 100 мА напряжение может вызывать необратимые изменения в организме.

Зачем нужно проверять заземление

Обратите внимание! Заземление способно свести риск поражения до минимальных пределов. Ток пойдет по материалам с сопротивлением меньше человеческого. Вам это будет интересно Прозвонка проводов мультиметром

Вам это будет интересно Прозвонка проводов мультиметром

По этой причине необходимо регулярно проверять защитный контур на соответствие установленным нормам. Такая простая превентивная мера помогает избежать травм и летального исхода. В случае когда прибор для измерения номиналов сопротивления заземления показывает превышение расчетных значений, необходимо вмешательство специалистов, которые способны починить и привести в порядок защитный контур.

От чего зависит сопротивление?

При соприкосновении двух проводников, общая площадь и численность площадок зависит как от уровня силы нажатия, так и от прочности самого материала. То есть переходное контактное сопротивление зависит от силы нажатия: чем сила больше, тем оно будет меньше. Только давление следует увеличивать до определенной цифры, так как при больших механических нагрузках переходное сопротивление практически не изменяется. Да и такое сильное давление может привести к деформации, в результате которой контакты могут разрушиться.

Также переходное сопротивление контактов существенно зависит и от температуры. Когда электрическое напряжение проходит по проводникам и их поверхностям, контакты нагреваются и температура повышается, как следствие переходное сопротивление увеличивается. Только это увеличение происходит медленнее, чем повышение удельного сопротивления материала конструкции, так как, нагреваясь, материал теряет свою твердость.

Чем сильнее нагревается устройство, тем интенсивнее идет процесс окисления, которое в свою очередь также влияет на увеличение переходного сопротивления. Так, например, медная проволока активно окисляется при температуре от 70 °С. При обычной комнатной температуре (порядка 20 °С) медь окисляется незначительно и образовывающая окислительная пленка легко разрушается при сжатии.

На картинке указывается зависимость величины от нажатия (А) и температуры (Б):

Алюминий окисляется при комнатной температуре гораздо быстрее и окислительная пленка, которая образовывается, устойчивее и имеет высокое противодействие. Исходя из этого, можно сделать вывод, что нормального соприкосновения со стабильными значениями, в ходе использования устройства, добиться тяжело. Поэтому использование проводников из алюминия в электрике опасно.

Для того чтобы получить устойчивые и долговечные соединительные контакты необходимо качественно зачистить и обработать саму поверхность кабеля. Также создать достаточное давление. Если все сделано правильно (вне зависимости от того каким методом было осуществлено соединение), то измеритель укажет стабильное значение.

Как провести замеры заземления мультиметром

И если с моделированием и расчетами заземления в программе все понятно, то стоит уделить особое внимание подготовке и организации замеров контура заземления непосредственно на конкретном объекте. В первую очередь нужен фазный проводник. Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета

В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить

Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить

В первую очередь нужен фазный проводник. Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить.

Далее понадобится вилка, в который заведен один провод и соединен с одним штыревым контактом. Здесь тоже нужно отметить используемый контакт. Данный провод подключается к контактам блока розеток (минимум две) и на пути разрывается автоматическим выключателем. Второй провод, соединенный с контуром заземления, также заводится в блок розеток и подключается к другим контактам.

Таким образом можно относительно безопасно измерить разность потенциалов на участке подключенного чайника. Для этого вставляем вилку в розетку так, чтобы задействованный контакт вилки соединился с фазой в розетке. Подключаем чайник к блоку розеток, проверяем, находится ли автомат во включенном состоянии, и включаем нагрузку чайника. Предварительно нужно подготовить мультиметр для измерения переменного напряжения. После включения чайника в сеть фаза-заземление измерение проводится щупами через контакты свободной розетки в блоке. Выключаем чайник и записываем получившийся результат напряжения U(чайник).

При измерении силы тока последовательность такая же, только автоматический выключатель должен быть выключен (чайник включен, но не работает). Мультиметр переводится в режим измерения переменного тока. Замер производится путем замыкания цепи щупами через контакты автоматического выключателя. Это не безопасное измерение, поэтому использовать дешевые мультиметры с хлипкими щупами не рекомендуется. Для более безопасного измерения в цепи нужно заменить чайник на менее мощный прибор с сопротивлением порядка 200 Ом. Соответственно ток в цепи не будет превышать 1 А, и вынос потенциала через заземление уменьшится. Замерив силу тока в цепи, записываем результат I.

Осталось только измерить напряжение в доме U (≈ 230 В). Зная три полученных значения, сопротивление контура заземления определяется по следующей формуле: R = (U — U(чайник)) / I — 2 (Ом). 2 Ом — сопротивление заземление нейтрали трансформатора.

Как измерить сопротивление заземления мультиметром

Сразу нужно оговориться и сказать о том, что обычный мультиметр не совсем подходит для того, чтобы проверять им сопротивление заземления.

Тем не менее, для домашнего использования он вполне годится, если знать вот что:

• Проверке мультиметром подвергается металлосвязи заземляющего контура, которые уходят в грунт;
• Работы по замеру сопротивления заземления, лучше всего осуществлять в сухую погоду. Так показатели сопротивления будут намного точней;
• Сначала необходимо визуально оценить состояние заземлителей. Если на них есть ржавчина, то перед подключением мультиметра от неё необходимо избавиться.

При проверке сопротивления заземления, таким образом, мультиметр должен показать порядка 0,05 Ом. В таком случае, с заземлением все в порядке. Вообще, чем ниже будут показатели сопротивления заземления, тем лучше.

От чего зависит величина переходного электрического сопротивления

Величина переходного сопротивления контактов зависит от материала, из которого они изготовлены, геометрической формы и размеров, степени обработки поверхностей контактов, силы нажатия контактов и степени окисления. Особенно интенсивное окисление происходит во влажной среде и с химически активными веществами, а также при нагреве контактов выше 70 — 75 С.

Величина переходного контактного сопротивления не должна превышать более чем на 20% величину сопротивления сплошного участка этой цепи примерно такой же длины.

Величина переходного электрического сопротивления контакта зависит от степени окисления соединяемых контактных поверхностей проводников. Металл контактов взаимодействует с окружающей средой, кислородом воздуха, агрессивными тазами и влагой и вступает с ними в химические реакции, вызывая химическую коррозию металла. Пленка окиси, образующаяся на поверхности металла (например, алюминия) от воздействия воздуха и окружающей среды, создается чрезвычайно быстро и обладает очень большим электрическим сопротивлением. Загрязненные или покрытые окислами контактные поверхности имеют более высокое переходное сопротивление, так как в этом случае в ряде точек нет непосредственного соприкосновения металлов. Окисление идет тем быстрее, чем выше температура контактных поверхностей и чем легче доступ воздуха к ним. Переходное сопротивление контактного соединения или контакта вследствие окисления может возрасти в десятки и сотни раз, так как окислы большинства металлов являются плохими проводниками. В результате реакции окисления проводящая конструкция постепенно разрушается. Если при этом она находится под нагрузкой, то уменьшение ее сечения приводит к дополнительному нагреву (закон Джоуля-Ленца), что в итоге может привести к ее расплавлению.

Величина переходного сопротивления контакта зависит от его конструкции, материала соприкасающихся частей и силы прижатия их друг к другу. Контактные поверхности всегда имеют микроскопические возвышения и впадины; поэтому соприкосновение происходит только в отдельных точках-небольших площадках. Действительная площадь касания увеличивается с ростом силы прижатия контактов друг к другу. Под влиянием силы прижатия металл в точках касания сминается и размеры площадок увеличиваются, возникает соприкосновение в новых точках. Это приводит к снижению переходного сопротивления.

Проверка расстояния. Величина переходного сопротивления контактов выключателей (на одну фазу) для масляных выключателей 200 а составляет не более 350 мком и для выключателей 1000 а-100 мком. Для всей цепи одной фазы воздушных выключателей сопротивление контактов должно быть не более 500 мком.

Величина переходных сопротивлений контактов выключателей зависит от их типа.

На величину переходного сопротивления контакта, как показывают опытные данные, оказывает влияние ряд причин. Оно зависит от материала контактного соединения, давления, испытываемого контактными элементами, величины поверхности их соприкосновения и ее состояния, а также температуры контакта.

Сопротивление зависит от материала контактного соединения, давления, испытываемого контактами, величины поверхности соприкосновения, состояния поверхности и температуры контакта.

Большое влияние на большие переходные сопротивления контактов оказывает их окисление. Контакты, помещенные в масло, подвергаются значительно меньшему окислению, чем работающие в воздухе.

Конструкция контактов должна быть такова, чтобы замыкание и размыкание контактов сопровождалось трением одной поверхности о другую, что способствует их очищению от оксидной пленки.

Когда не так важна величина переходного сопротивления контакта, как его постоянство (например, в измерительной аппаратуре), применяют гальваническое осаждение палладия, имеющего электропроводность в семь раз меньшую, чем у серебра, но весьма стойкого к химической коррозии и твердого.

При очень больших силах нажатия величина переходного сопротивления контактов меняется чрезвычайно не-значительно. Кроме того, слишком большие силы нажатия вызывают чрезмерные напряжения в материале контактных элементов, вследствие чего контакты утрачивают упругость и становятся менее прочными.

По виду касания различают размыкаемые контакты точечные, линейные и плоскостные. Поверхности контактов из-за шероховатости соприкасаются в ограниченном числе точек. Величина переходного сопротивления контакта зависит от силы сжатия контактов, пластичности их материала, качества обработки поверхности и ее состояния, а также от удельного сопротивления материала и вида касания.

Остались вопросы?Проконсультируем по телефону

Переходное сопротивление контактов электрических разъемов при воздействии на них вибрационных нагрузок

При воздействии вибрационных нагрузок на электрические разъемы передача механических колебаний от одной детали разъема к другой происходит с существенными искажениями, что приводит к появлению механических колебаний контактов относительно друг друга.

Величина и периодичность такого рода колебаний определяется конструктивно-технологическими характеристиками электрических соединителей, такими как величина люфтов, масса деталей, жесткость крепления одной детали соединителя к другой, усилие расчленения контактов, количество контактов и т. д., а также частотой и ускорением вибрации. Кроме того, на колебания контактов относительно друг друга в контактной паре значительное влияние могут оказывать механические резонансы отдельных деталей соединителя. Колебания контактов в контактной паре вызывают изменения величины переходного сопротивления.

Характер и величина изменения переходного сопротивления очень зависят от частоты и ускорения вибрационных нагрузок (рис. 3). Зависимость величины изменения переходного сопротивления от частоты вибрации характеризуется наличием так называемых «резонансов».

Резонансные частоты, то есть частоты вибрации, при которых изменение переходного сопротивления принимает наибольшее значение, в одном и том же электрическом соединителе для разных контактных пар непостоянны, так как на них в значительной степени оказывает влияние изменение конструктивно-технологических характеристик в пределах заданных технологических допусков.

Эксплуатация электрических соединителей в режимах резонансных частот не допускается.

Изменение переходного сопротивления при воздействии вибрационных нагрузок вызывает генерацию контактами виброшумов, а пределы этих изменений характеризуют виброустойчивость конструкции.

Уменьшение изменения переходного сопротивления может быть в значительной степени достигнуто за счет увеличения усилия расчленения контактов, то есть за счет увеличения контактного давления.

Методика измерения

Гост 21534-76 нефть. методы определения содержания хлористых солей (с изменениями n 1, 2, 3, с поправкой)

Существует регламент измерений Rп для коммутационных устройств: автоматических выключателей, разъединителей, сборных и соединительных шин и другой аппаратуры.

Методы измерений следующие:

• метод непосредственного отсчёта;
• способ вольтметра-амперметра;
• измерение статической нестабильности Rп.

При первом способе тестирования применяют приборы, позволяющие выполнять непосредственный отсчёт с учётом погрешности (±10%). При этом методе измеряют сопротивление контактного соединения.

Важно! Тестируемые поверхности контакт-детали не зачищают и не обрабатывают перед измерением. Контакт-деталь сочленяют (замыкают) и присоединяют к выводам приборов

Размыкание контактов и передвижение измерительных проводов недопустимы

Размыкание контактов и передвижение измерительных проводов недопустимы.

При помощи метода вольтметра-амперметра определяют величину падения напряжения (при установленном значении тока) на тестируемом переходе.

Схема измерительной установки

Все погрешности измерений приборов, входящих в схему, должны быть в пределах ±3%. Значение R1 подбирают на два порядка больше, чем предполагаемое измеряемое сопротивление.

Расчёт результатов измерений выполняют по формуле:

Rп = UPV2/IPA,

где:

• UPV2 – результат, полученный на вольтметре PV2, В;
• IPA – ток, измеряемый амперметром PA, А.

Статическую нестабильность Rп определяют, находя величину среднеквадратичного отклонения Rп по результатам многочисленных замеров.

Внимание! Переходное сопротивление замеряют одним из методов, рассмотренных выше. Контакт-деталь размыкают и заново смыкают перед каждым тестированием, снимая электрическую нагрузку

Необходимый результат получают, используя формулы на рис

ниже

Необходимый результат получают, используя формулы на рис. ниже.

Формулы для расчёта результата методом статической нестабильности

Погрешность результатов, полученных при этом методе, лежит в пределах ±10% (с вероятностью 0,95).

Перечень приборов, применяемых для измерений

Измерения Rп переходов проводят и микрометром ММR-610. В результате работы тестируют сопротивления постоянному току контактов автоматов и других соединений. Проводят два вида измерений:

• однонаправленным током;
• двунаправленным током.

В первом случае не отображается величина активного сопротивления R, зато этот метод убыстряет процесс измерений там, где нет внутренних напряжений и сил электростатики. Во втором случае прибор устраняет погрешности (ошибки), возникающие от присутствия в тестируемой конструкции таких сил и напряжений.

Микроомметр MMR – 610

Полученные в результате измерений (проверки) данные записываются в протокол, согласно ПУЭ-7 п.1.8.5. Протокол хранится совместно с паспортами на оборудование.

Образец протокола проверки

Особенности износа контактов, размыкаемых под током

Нормальный режим работы основной массы электрических соединителей предусматривает их размыкание и соединение в обесточенном состоянии. Исключение составляют разрывные соединители и некоторые другие конструкции.

Иногда возникает необходимость размыкания электрических соединителей под током. Это крайне нежелательно, так как такой режим эксплуатации резко снижает ресурс нормальной работы электрических соединителей.

При размыкании контактов под током происходит резкое увеличение переходного сопротивления и падения напряжения на них, что приводит в соответствии с уравнением

к возрастанию температуры контактируемых выступов, вплоть до температуры плавления материала контакта. В первый момент размыкания контактов между ними образуется мостик из расплавленного металла покрытия контактов и металла самих контактов, который при дальнейшем расхождении контактов будет утончаться не в середине, а ближе к положительному электроду, где, наконец, прервется. Это явление аналогично электролизу. Этот процесс вызывает перенос металла с одного контакта на другой. Указанное явление получило название мостиковой эрозии контактов.

При напряжениях и токах в размыкаемой цепи, меньших определенных значений для конкретных материалов контактов (например, для серебра U I

В результате эрозии изменяется микрогеометрия контактных поверхностей, что приводит к повышению механического износа контактных поверхностей, так как электрическая эрозия препятствует переходу процесса износа контактов из фазы приработки в фазу нормального износа.

В том случае, когда напряжение и ток в раз-
рываемой цепи больше определенных значе-
ний (например, для серебра U > 12 В, I > 0,4 А), между контактами при их размыкании возникает электрическая дуга. Дуга вызывает повышенную эрозию контактов — как за счет своего термического действия, так и за счет бомбардировки катода ионами газа, которые образуются в момент горения дуги. Режим работы электрических соединителей с образованием между контактами в момент их размыкания электрической дуги является крайне нежелательным и при эксплуатации электрических соединителей его необходимо исключать. Даже кратковременная работа соединителей в режиме образования электрической дуги практически сводит к нулю ресурс нормальной эксплуатации электрических соединителя.

Наши преимущества

Лицензия РосТехНадзора №5742

Лицензируемая организация ООО Инженерный центр ”ПрофЭнергия” гарантирует точность, объективность и достоверность результатов.

Поверенные приборы и оборудование (СП №0889514)

Проверенные приборы и оборудование (СП №0889514): В нашей кампании используется только качественные приборы и оборудование.

Бесплатный выезд на объект и расчет сметы

Бесплатный выезд на объект и расчет сметы: Наши специалисты бесплатно приедут на объект и рассчитают стоимость.

На 25% выгоднее конкурентов

На 25% выгоднее конкурентов: У нас честные цены. А так же действуют индивидуальные скидки.

Кандидаты технических наук в штате

Кандидаты технических наук в штате: «ПрофЭнергия» имеет очень отлаженный коллектив квалифицированных инженеров с допусками ко всем видам проводимых работ.

Объект испытания

Проверке подвергаются искусственные ЗУ, которые выполняются в виде одиночных электродов или контуров. К ним не относятся PEN,-и PE-проводники, входящие в виде отдельной жилы в состав кабеля.

Искусственные ЗУ выполняются в виде:

1. Углублённого заземлителя из горизонтальных стальных полос или круга, уложенных на дно котлована.
2. Вертикального заземлителя из угловой стали – вбиваемых стержней или труб. Они размещаются в грунте на дистанции не меньше их длины и объединяются в контур горизонтальными полосами или круглым стержнем на глубине около 0,5 м. Распространённой конструкцией в частном доме, и не только в нём, является треугольная. Обвязка для заземляющих электродов учитывается в расчётах.

Элементы меняются, если их коррозия превышает 50%. На электроустановках проверка производится выборочно, где действие коррозии максимально. Там обязательно проверяются заземления нейтралей. На ВЛ контролируется не менее 2% опор. При этом выбираются участки с наиболее агрессивным грунтом.

Значения R_з для каждого вида заземлителя приводятся в ПУЭ и таблице.

Максимально допустимое значение R_з

Характеристика электроустановки	Удельное сопротивление грунта, Ом*м	Сопротивление заземляющего устройства, Ом
Искусственный заземлитель, к которому присоединяются нейтрали генератора и трансформаторов, а также повторные заземлители нулевого провода (в том числе во вводах помещения) в сетях с заземленной нейтралью на напряжение, В:
660/380	до 100 | свыше 100	15 | 0,5*p
380/220	до 100 | свыше 100	30 | 0,3*p
220/127	до 100 | свыше 100	60 | 0,6*p
Примечание: p — удельное сопротивление грунта.

Механизмы

Для заданных физико-механических свойств материала параметры, которые определяют величину электрического контактного сопротивления (ECR) и его изменение на границе раздела, в первую очередь относятся к структуре поверхности и приложенной нагрузке ( механика контакта ). Поверхности металлических контактов обычно имеют внешний слой из оксидного материала и адсорбированных молекул воды, что приводит к переходам конденсаторного типа на слабоконтактных выступах и контактам резистивного типа на сильно контактирующих выступах, где прикладывается достаточное давление, чтобы выступы проникли в оксидный слой, формирование пятен контакта металл-металл. Если пятно контакта достаточно маленькое, с размерами, сравнимыми или меньшими, чем длина свободного пробега электронов, сопротивление в пятне может быть описано с помощью , посредством чего перенос электронов может быть описан баллистической проводимостью . Как правило, со временем пятна контакта расширяются и контактное сопротивление на границе раздела, особенно на слабо контактирующих поверхностях, уменьшается в результате сварки под действием тока и пробоя диэлектрика. Этот процесс известен также как ползучесть сопротивления. При механистической оценке явлений ЭЦР необходимо учитывать взаимосвязь химии поверхности , механики контактов и механизмов переноса заряда.

Нюансы

Измерение металлосвязи проводится сразу после монтажа, прямо перед пуском и началом эксплуатации, а затем, с периодичностью в 3 года, при проведении плановых испытаний и обслуживания. Вместе с проверкой, а также при смене времени года, когда возможны подтапливания и излишняя влажность, проверяют сопротивление изоляции кабелей и электрических машин.

Проверить качество контакта и измерить его переходное сопротивление с помощью простого бытового мультиметра, типа DT830 и подобных не получится. В области малых сопротивлений они либо не измеряют вообще (до десятых, но не сотых Ома), а одно только сопротивление между щупами у них доходит до 1 Ома, а иногда и превышает. О точности здесь говорить не приходится.

Иногда, чтобы измерить качество контакта, не нужны приборы, так как очевидно его разрушение. В крайних случаях доходит до того, что можно измерить его температуру рукой, если он греется — значит нужна его профилактика и последующие замеры и проверка милиомметром.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как проверяют наличие металлосвязи прибором:

Проверка металлосвязи очень важна для безопасности жизнедеятельности сотрудников предприятия и жильцов дома. Из-за плохого заземления в розетках или его полного отсутствия есть вероятность появление потенциала на корпусе прибора. А когда человек к нему коснется, произойдет либо электротравма, либо непоправимое. Надеемся, предоставленная информация была для вас полезной и интересной!
