PE проводник — что это такое и для чего нужно

Где надо разделять PEN-проводник на N и PE-проводник?

Дата: 22 июня, 2011 | Рубрика: Вопросы и Ответы, Электромонтаж Метки: PEN-проводник, ПУЭ, Разделение PEN-проводникаЭтот материал подготовлен специалистами . Нужен электромонтаж или электроизмерения? Звоните нам!Виктор Где надо разделять PEN-проводник на N- и PE-проводник, до счетчика или после? Если до счетчика, то не будет ли вопросов со стороны энергосбыта? Ведь провод заходит в счетчик не напрямую. Ответ: 1. РЕN-проводник требуется разделять до вводного коммутационного аппарата, который необходимо установить до прибора учёта электроэнергии.

2. В соответствии с правилами устройства электроустановок, вводной кабель (провод) запрещено подключать непосредственно к прибору учёта электроэнергии. Для безопасной эксплуатации электрооборудования на вводе в щит должен быть установлен аппарат управления для снятия напряжения со всех фаз. Автоматический выключатель следует рассматривать как коммутационный аппарат, аппарат защиты и управления.

3. Никаких вопросов со стороны специалистов энергоснабжающих организаций не должно быть, так как данная схема подключения ввода соответствует требованиям ПУЭ.

Более подробную информацию о том, как выполнить разделение PEN-проводника Вы можете прочитать в статье «Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало».

ПУЭ-7 1.7.145 Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей. Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

7.1.24 ВУ, ВРУ, ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и на всех отходящих линиях,

7.1.25 На вводе питающих линий в ВУ, ВРУ, ГРЩ должны устанавливаться аппараты управления. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий. Автоматический выключатель следует рассматривать как аппарат защиты и управления.

7.1.64 Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. Отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.

7.1.65 После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.

Прочая и полезная информация

Прочая и полезная информация

Способы перехода многоэтажного дома на систему TN-C-S

Не имеет смысла самостоятельно переделывать систему TN-C всего дома, для этого существуют специальные службы. Другой вопрос, когда дойдёт очередь до капительного ремонта всего дома.

Варианты переделки электрической системы многоэтажного дома:

  1. Как ни банально, но многие жильца многоэтажных домов предпочитают просто ждать. Сейчас в стране, на федеральном уровне, работают программы по проведению капительного ремонта. В соответствующих инстанциях, отвечающих за коммунальные услуги, можно узнать, стоит ли дом на очереди или нет, и когда запланирован ремонт.
  2. Можно не ждать капитального ремонта, а оплатить услуги фирмы, которая занимается монтажом электрических сетей. Конечно данный способ весьма затратный, так как компания прокладывает новые линии, монтирует заземляющее устройства, устанавливают новые электрические щиты. Но помимо электромонтажных работ, фирма также берёт на себя нормативную базу, которую потом самостоятельно заверяет во всех инстанциях. Жильцам остаётся только оплатить услуги.
  3. Существует вариант совместной работы. Жильцы предлагают более низкую сумму, но будут активно помогать при проведении работ. К сожалению, на такой вариант соглашаются не многие компании, предпочитая делать всё самостоятельно.

Если не один из перечисленных выше вариантов не устраивает, тогда можно самостоятельно разделить PEN-проводник в электрическом щите на лестничной клетке. Траты при этом будут гораздо меньшими чем при монтаже вводного шкафа целого дома. Если проводить работы самостоятельно, но необходимо только закупить расходные материалы, цены на которые сейчас умеренные.

Подключение питания в домах старой постройки

Согласно старым стандартам на питающей трансформаторной подстанции выполнялся контур заземления, который соединялся с нулевым проводом (такое подключение называется зануление). Провод, соединенный с контуром заземления и подходящий к потребителям, называется PEN проводником. Он выполняет одновременно функции рабочего (по немы возвращается ток на подстанцию) и защитного проводников.

Такая система питания называется TN-C и еще используется в домах старой постройки.

Розетки в квартирах с TN-C не имеют клемм заземления. Для защиты потребителей от удара током при замыканий фазы на корпус внутри аппаратуры, нулевой проводник соединяют с клеммой заземления устройства, то есть выполняют зануление.

Существует опасность поражения электротоком при обрыве нулевого проводника между потребителем и питающей подстанцией. Для повышения безопасности возле дома устанавливают дополнительный контур заземления и соединяют его с нулевым проводником уже на стороне потребителя.

Разделения PEN на PE и N

Прогресс идет вперед в ногу со временем. Говорят, что иногда он опережает свое время, а иногда – безнадежно отстает. Но если прогресс и время – понятия не особо материальные, то техника – вещь весьма ощутимая и не очень изменчивая. «К чему эти метафизические рассуждения в статье про электрические сети?» — возможно, спросите вы. Но они имеют самое непосредственное отношение к предмету обсуждения – как и, главное, зачем разделить PEN проводник на PE и N.

В 1913 году в целях экономии металла и по некоторым другим причинам была предложена система TN-C, то есть схема нейтрали в сетях до 1 кВ, при которой нулевой рабочий N и нулевой защитный PE проводники объединены (Combined) в один общий проводник PEN. Электробезопасность в таких системах осуществляется отключением КЗ предохранителями или автоматами. В СССР (и не только) с такой системой заземления было построено огромное количество жилых, общественных и промышленных зданий. Однако явные недостатки такой системы – опасность эксплуатации электроустановок при обрыве нуля или при замыкании на корпус – привели к необходимости создания и применения других систем заземления.

Итак, здания построены, потенциально опасные сети проложены, а ТНПА (например, ТКП 339-2011, п. 4.3.20) справедливо регламентируют применение более современных и безопасных систем заземления, допускающих использование устройств, повышающих электробезопасность и надежность электроснабжения. Такой системой как раз является TN-S, при которой защитный и рабочий нули разделены (Separated) сразу на подстанции. Как правило, в новостройках применяют именно такую систему. В такой сети возможно применение устройств защитного отключения (УЗО), что является главным преимуществом перед системой TN-C: УЗО или дифавтомат защищает от поражения током человека и электропроводку от перегрузок.

Конечно, проводить реконструкцию каждой подстанции для создания системы TN-S нерационально, однако применять безопасные и надежные системы необходимо. Здесь появился компромисс – заземление по схеме TN-C-S, то есть «среднее арифметическое» между двумя системами, о которых было сказано выше. Такую систему заземления применяют при капремонтах зданий или реконструкции их сетей. От подстанции к зданию подводят четырехжильный кабель и в вводном щите здания — ВРУ (вводном распредустройстве) производят разделение проводника PEN на PE и N, причем придерживаются схемы разделения PEN проводника:

  1. PEN со стороны кабеля подключаются к главной заземляющей шине (ГЗШ) PE, которая электрически соединена с корпусом шкафа или щита.
  2. ГЗШ соединяют с нулевой рабочей шиной N, установленной на изоляторах. Эти две шины соединяются между собой перемычкой такого же сечения, как у самих шин.
  3. К шине PE подключаются проводники PE, идущие к розеткам и электроприемникам, к шине N – рабочие нули розеток и электроприемников.

Часто возникают вопросы про место разделения PEN проводника. Разделение PEN-проводника осуществляют до вводного устройства в здание или дачный дом, то есть до вводного автомата или рубильника. Проводник N, идущий от шины N, подключают к счетчику электроэнергии. Отдельно хочется отметить, что после разделения PEN в направлении от источника энергии к электроприемнику повторное соединение PE и N недопустимо, как недопустимо и использование предохранителей или автоматов в PEN, PE и N-проводниках.

При наличии системы TN-C, TN-S или их комбинаций рекомендуется применять повторное заземление (главным образом состоящее из естественных заземлителей) PE- и PEN-проводников на вводе в здания. И, конечно же, какой бы совершенной ни была система заземления, если не произведена проверка сопротивления заземляющего устройства (ЗУ), нет гарантии, что данная система будет функционировать должным образом. Измерение сопротивлений могут провести специалисты нашей лаборатории электрофизических измерений.

Facebook ()

www.38i.ru

Социальные кнопки для Joomla

Наиболее частые ошибки при разделении PEN-проводника

Выполняя разделение PEN-проводника самостоятельно необходимо неукоснительно соблюдать правильную последовательность данного процесса. Добиваться максимально надёжного контакта всех соединений, использовать качественные электротехнические материалы и иметь под рукой надёжный инструмент, который сэкономит время.

Наиболее частой ошибкой можно назвать подключение входного ноля к шине, которая будет выполнять роль заземления. В ПУЭ имеется соответствующий пункт, указывающий, что входной ноль должен быть подключён к нулевой шине, а не к защитной

Поэтому после работ следует обратить внимание на подключение и ещё раз всё проверить

В качестве перемычки очень часто используют любой попавший под руку материал, не обращая внимания на его качество. Такая ошибка в скором времени приведёт к возгоранию и необходимости монтажа нового электрического щитка. Не следует экономить на таких важных вопросах как электричество в доме или квартире.

Использование некачественной изолирующей ленты также может быть опасно. При кратковременных нагрузках выше номинальных значений, такая изолента может оплавиться и контакт останется открытым. Что уже является нарушением техники электробезопасности и увеличивает шансы возникновения короткого замыкания. При любых электротехнических работах лучше всего использовать термоусадочную трубку.

При работах с квартирными щитками часто встречается большое количество скруток. Такой способ соединения уже устарел, он даёт некачественный контакт, который, как и использование алюминия с медью, может привести к пожару. Сейчас существуют специальные гидравлические прессы, позволяющие соединить провода с помощью гильз. Стоимость таких изделий высокая, но достигается максимальное качество соединения. При отсутствии подобного инструмента лучше всего применять болтовые соединения с несколькими шайбами.

Для чего разделять PEN на две части

Правильное разделение

Разделять ПЕН провод на жилы PE и N имеет смысл лишь в том случае, когда каждую из них предполагается использовать по своему прямому назначению. Это удается сделать в следующих случаях:

  • в частном (загородном) доме, когда в распределительном щите делается отвод от PE шины, используемый для организации местного повторного заземления;
  • в городском многоквартирном доме, где жильцы подъезда договорились обустроить общий заземляющий контур на улице рядом с подъездом;
  • медный спуск ведется от провода PE к самодельному заземляющему контуру.

Когда в городских домах в подъездном щитке между шинами ставится перемычка, говорить о полноценном заземлении не приходится. В нормативной документации по этому поводу приводится рекомендация без подробного объяснения действия такого «заземления».

Это интересно: Счетчик электроэнергии стал много мотать: что делать

Особенности разделения PEN проводника

В частных домах и в городских квартирах в целях исключения воровства электроэнергии представители контролирующей организации вправе требовать, чтобы провод PEN был протянут до счетчика. И лишь после учетного прибора они разрешают разделять его на защитную шину PE и рабочую N. Такое подключение не противоречит требования ПУЭ, но гораздо естественней смотрится разделение, выполненное до счетчика.

Если сначала сделать разделение, а потом опломбировать вводной автомат, никаких возражений со стороны представителей «Энергосбыта» и инспекторов быть не может.

  • Как определить обрыв электропроводки в стене под штукатуркой
  • Источники питания для светодиодных светильников — расчет и схемы
  • Виды и технические характеристики ответвительных коробок

Зачем гадать и переводить с иностранного буквенное обозначение систем распределения электроэнергии, когда расшифровка приводится в ПУЭ (см. п. 1.7.3). Причём, расшифровка буквы Т разная, зависит от того какая буква Т по счёту в аббревиатуре. Из той же расшифровки можно понять, что защитное заземление проводящих корпусов электрооборудования используется только в системах IT и TT. А это редко используемые системы, особенно система IT. В основном для питания потребителей используют систему TN (TN-C, TN-C-S, TN-S). Это система с глухозаземлённой нейтралью трансформатора, где проводящие электрический ток корпуса электрооборудования электрически присоединяются к глухозаземлённой нейтрали трансформатора, т.е. зануляются (выполняется защитное зануление; см. ПУЭ, п. 1.7.31). Защитное зануление никто ещё не отменял и его определение (что это такое) есть в ПУЭ. Вывод: в системах TN заземление корпусов не используется совсем в виду его бесполезности (при пробое изоляции на корпус не обеспечивает безопасный ток через человека). Основная мера защиты в системах TN это автоматическое отключение питания, которое как раз и обеспечивается защитным занулением. Дополнительная мера защиты – применение УЗО. Поэтому никаких договоров с соседями и устройств заземляющих контуров делать не надо, всё уже сделано как надо. Единственное, что можно сделать, это преобразовать систему TN-C (у кого такая) в систему TN-C-S. Но здесь также используется зануление.

{SOURCE}

Требования

Поскольку защитные проводники применяют в составе мер защиты от поражения электрическим током, к их характеристикам, исполнению и техническому состоянию нормативные и правовые документы предъявляют специальные требования.

Об основных требованиях, которые предъявляются к защитным проводникам пишет Харечко Ю.В. в своей книге :

Однако требования ГОСТ Р 50571.5.54-2013 допускают наличие в цепях защитных проводников разъемных соединений, которые могут быть разобраны при помощи инструмента для проведения необходимых испытаний. Соединения защитных проводников должны быть доступны для осмотра и испытания, за исключением соединений, заполненных компаундом или герметизированных.

Особое внимание следует уделять правильному соединению шлейфом штепсельных розеток, поскольку при этом возможно последовательное включение их защитных контактов в электрическую цепь защитного проводника. Харечко Ю.В

в своем словаре разъясняет этот «случай» более детально:

Харечко Ю.В. в своем словаре разъясняет этот «случай» более детально:

Важные факты :

  • В электрических установках запрещено использовать защитный проводник для передачи сигналов (ГОСТ Р 58698—2019).
  • Не требуется непосредственно подключать каждый отдельный защитный проводник к главному заземляющему зажиму (шине), если они электрически связаны с ним через другие защитные проводники.
  • Открытые проводящие части электрооборудования должны быть присоединены к зажиму, предназначенному для защитного проводника.
  • Если для защиты от поражения электрическим током в составе автоматического отключения питания используют устройства защиты от сверхтока, защитные проводники, выполненные одножильными проводами, следует прокладывать в общей оболочке с линейными проводниками или в непосредственной близости от них.

В качестве защитных проводников можно использовать следующие проводящие части :

  • жилы многожильных проводов и кабелей;
  • изолированные или неизолированные одножильные провода;
  • металлические оболочки кабелей;
  • металлические трубы, оболочки и электротехнические короба, в которых размещены проводники некоторых электропроводок, если они имеют достаточную проводимость и обеспечена непрерывность их электрических цепей;
  • некоторые сторонние проводящие части, если они имеют достаточную проводимость, обеспечена непрерывность их электрических цепей и защита от демонтажа;
  • оболочки и рамы низковольтных распределительных устройств класса I и шинопроводов, если они имеют достаточную проводимость, обеспечена непрерывность их электрических цепей, а также возможность подключения других защитных проводников в любом предусмотренном для этого месте.

В п. 543.2.3 действующего стандарта ГОСТ Р 50571.5.54-2013 перечислены проводящие части, которые запрещено использовать в качестве защитных проводников и защитных проводников уравнивания потенциалов:

– металлические водопроводные трубы; – металлические трубы, содержащие потенциально огнеопасные вещества такие, как газы, жидкости, пыль; – конструкции, подверженные механическим нагрузкам при нормальной эксплуатации; – гибкие или мягкие металлические трубы, за исключением специально предназначенных для этих целей; – гибкие металлические части; – поддерживающие конструкции проводов, горизонтальные и вертикальные кабельные лотки.

Харечко Ю.В. в своей книге дополняет:

Зачем разделять PEN проводник, если между PE и N шинами ставится перемычка – «физика» процесса

Прямого ответа на этот вопрос в ПУЭ и ГОСТах не дается – есть только рекомендации «как это сделать», а «почему» – не рассматривается, скорее всего, исходя из того предположения что и так должно быть ясно. Поэтому все последующие объяснения надо воспринимать как мнение автора, подкрепленное принципами подключения электропроводки и требованиями ПУЭ.

Главные моменты здесь следующие:

  1. В любой схеме, где иллюстрируется разделение PEN проводника на PE и N, заземление всегда ставится первым и уже от него идет перемычка к рабочему нолю. Это основное требование, от которого надо отталкиваться при разделении PEN проводника – наоборот не делается никогда и ни при каких условиях.
  2. Даже отдельно сделанное заземление наиболее эффективно при подключение через автомат УЗО. В противном случае даже если напряжение с корпусом электроприбора Будет уходить в землю всё равно остается риск поражения человека током хотя и значительно меньший.
  3. Любой провод обладает неким электрическим сопротивлением, соответственно, чем длиннее провод, тем выше его сопротивление электрическому току.

Чтобы понять саму «физику процесса» надо рассмотреть как ведут себя различные схемы подключения при возникновении нештатной ситуации.

Если нет перемычки и автомата УЗО, ноль и заземление не связаны

Фаза попадает на корпус прибора от него уходит на шину заземления из него уходит в землю по которой идет на трансформаторная подстанцию.

Если взять среднее значение сопротивления заземляющего устройства в 20 Ом, ток короткого замыкания не будет достаточно большим для отключения вводного автомата. Соответственно, электрическая цепь будет работать до тех пор, пока не перегорит повреждённый участок (в любом случае в этом месте будет повышенная температура и провод рано или поздно испортится), или же повреждение не разовьется в полноценное короткое замыкание между фазой и нулем.

В лучшем случае здесь человека может ощутимо «пощекотать» током или устройство может испортиться. В худшем, прибор может воспламениться и спровоцировать пожар.

Если есть перемычка между нолем и заземлением, нет автомата УЗО

В таком случае схема работает примерно так же как если бы просто в дом завести PEN проводник, с той лишь разницей, что человек будет более защищен благодаря заземлению

Это будет происходить как раз из-за длины провода – так как в любом случае ВРУ находится на некотором удалении от квартиры или дома, во внимание надо принимать сопротивление провода

При замыкании фазы на корпус прибора, ток утечки пойдет на шину заземления, где у него будет только два выхода: часть его уйдет в землю, а другая вернется по нулевому проводу, спровоцировав отключение вводного квартирного автомата.

То есть, в данном случае перемычка нужна для того чтобы сработал защитный автоматический выключатель.

Если есть перемычки между PE и N, установлен УЗО

Так как у нулевого и заземляющего провода есть определенное сопротивление электрическому току, понятно, что в этом случае УЗО будет срабатывать в штатном режиме. Если появляется замыкание на корпус прибора, ток утечки, в первую очередь, идет по проводу к самому УЗО, а дальше уже уходит на ВРУ жилого дома. Здесь он опять же частично уходит в землю и частично через перемычку возвращаются назад провоцируя выключения вводного автомата, но до этого, скорее всего, дело не дойдет, так как УЗО сработает раньше.

Понятно, что в этом случае перемычка не играет особой роли и является больше лишней перестраховкой на тот почти невероятный случай, если не сработает защитный автомат УЗО.

Если нет перемычки между PE и N, установлен УЗО

Такая схема будет отрабатывать точно так же, как если бы перемычка между заземлением и рабочим нулем присутствовала. Единственное исключение в ней это отсутствие страховки на тот случай, если вдруг УЗО выйдет из строя. Тогда схема будет отрабатывать по первому варианту – вводной автомат может не сработать до тех пор, пока замыкания на корпус прибора не превратится в короткое замыкание между фазой и нулем.

На самом деле, такой вариант событий практически невозможен, потому что по факту такое подключение это уже схема заземления TN-S или даже TT, в которых предусмотрена двухфакторная защита – без нее такое подключение не примет энергонадзор.

Что такое нулевой провод?

Нулевой провод — это проводник, который соединен с заземленной частью трансформатора.
Если однофазные нагрузки (220В) потребителей, распределены неравномерно, то в системе возникнет так называемое напряжение смещения нейтрали (перекос фаз), которое вызовет несимметрию напряжений нагрузки. Это может привести к тому, что часть потребителей, будет иметь пониженное напряжение, а часть повышенное. Повторные заземления «нуля», позволяют снизить перекос фаз и выровнять фазные напряжения, отводят часть грозовых и коммутационных перенапряжений, обеспечивают время срабатывания автоматов защиты(которое регламентируется нормативными документами) и т.п.
Помимо выполнения защитных функций, заземление нуля может дополнительно быть функциональным для некоторых видов оборудования загородного дома —
например некоторых марок энергозависимых газовых котлов. Электроника отдельных, так называемых фазозависимых моделей, считает ситуацию с появлением потенциала на нулевом проводе относительно земли, как аварийную и отключает оборудование. Эти же фазозависимые газовые котлы не работают от переносных генераторов без нулевого провода — в которых присутствуют две фазы по 110В.

Если рассматривать аварийную ситуацию на ВЛ, например обрыв или прогорание нулевого провода, то отсутсвие или несоответствие (повторных заземлений ВЛ) нормативам, может привести к непредсказуемым последствиям для потребителей.

Определение PEN (совмещенный нулевой рабочий и защитный проводник) «появилось», когда для повышения уровня электробезопасности в электроустановках жилых и общественных зданий, был введен в действие первый из комплекса стандартов ГОСТ Р 50571.1 (дата введения 01.01.95) на базе нормативов МЭК (Международная электротехническая комиссия).
Комплекс новых стандартов внедрил «Типы систем заземления» для электроустановок напряжением до 1 кВ,  где каждая система является общей характеристикой питающей электрической сети и электроустановки здания. В главе 1.7 ПУЭ 7-го издания (2002г.) дана классификация электроустановок в отношении применяемых систем заземления.
В настоящее время электросети частных домов, дач, которые запитаны от ВЛ — относятся (по ряду причин) к системам заземления TN-С, TN-C-S или ТТ.
Систему ТТ рассматривать не будем (другая тема).
Система заземления TN-С ещё осталась во многих загородных домах старой застройки, где не проводилась реконструкция электропроводки.
В связи с тем, что система TN-С запрещена для однофазных потребителей в новом строительстве и при реконструкции электросетей зданий (это требование не распространяется на ответвления от ВЛ напряжением до 1 кВ к однофазным потребителям электроэнергии — 1.7.132) — её тоже рассматривать не будем.

 У электроустановок с типом системы заземления TN-C-S нейтраль питающей линии (PEN) раделяется на нулевой рабочий проводник (N) и нулевой защитный (PE), а линии групповой сети, прокладываемые от групповых щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).
В системе TN-C-S все открытые проводящие части эктроустановки имеют непосредственную связь с точкой заземления трансформаторной подстанции.
В соответствии с п.1.7.102 на вводах ВЛ к таким электроустановкам должны быть выполнены повторные заземления — сопротивления которых нормируются.

Для обеспечения электробезопасности, должен быть выполнен комплекс требований, как к заземлению, так и к электропроводке дома, указанных в главах ПУЭ
(гл.1.7 и гл.7.1)..

Эти требования взаимосвязаны и их частичное выполнение может привести неблагоприятным последствиям.

Система TN и ее подсистемы, их особенности, достоинства, недостатки

Общая особенность системы TN сводится к тому, что нейтраль источника питания имеет глухое заземление (подключено к заземляющему контуру, установленному рядом с подстанцией).

К этому заземлению и подключаются открытые участки электрической проводки посредством нулевых проводников.

Имеющиеся подсистемы как раз и разделяются по способу подключения этих проводников к заземлению.

TN-C.

Система TN-C – один из самых распространенных видов заземления, который на данный момент является уже устаревшим, но часто встречается в домах старых построек.

Она отличается тем, что проводники N и PЕ (рабочий и защитный), объединены в единый по всей системе – PEN-проводник.

Широкое распространение эта система получила благодаря простоте монтажа и экономичности, поскольку не требует укладки и подключения дополнительных проводов. Это и является ее основными достоинствами.

Но в этой системе не предусмотрено отдельное защитное заземление. То есть, на конечной точке электропроводки жилого дома – розетке, оно отсутствует, что значительно понижает безопасность использования электроприборов в жилье.

Присутствующий же в системе PEN-проводник подводится только к электрощитам – вводному и этажному.

Из-за этих конструктивных особенностей при монтаже новых линий электросетей, а также реконструкции, уже существующих запрещено использовать данную систему.

Для повышения безопасности нередко используется зануление, позволяющее бороться с короткими замыканиями, которые могут возникнуть в сети.

Если замыкание произойдет, зануление обеспечит срабатывание автоматических выключателей для обесточивания электросети дома.

TN-S.

В новых постройках система TN-C уже не применяется, для них более предпочтительна система TN-S.

Она характеризуется тем, что рабочий и защитный нулевой проводники – раздельны по всей системе. То есть, проводка включает в себя отдельно N и PE-проводники.

Эта система отличается обеспечением высокой степени безопасности человека и защиты оборудования и электроприборов, поскольку защитное заземление имеют даже конечные точки электросети.

К тому же, в ней не образовываются высокочастотные помехи, которые могут возникать в первой системе во время использования пылесоса, дрели и прочих электроприборов.

К достоинствам этой системы также относится отсутствие надобности в периодической проверке состояния контура заземления.

При этом стоимость прокладки такой системы очень высокая. Обусловлено это тем, что при монтажных работах необходимо укладывать многожильные кабели.

Для однофазной сети кабель должен содержать 3 жилы (фазная, рабочая нулевая N и защитная PE).

А для трехфазной – кабель нужен уже 5-жильный (3 фазных – А, В, С, а также N и РЕ).

Именно высокая стоимость и является основным недостатком этой системы.

TN-C-S.

Последняя подсистема – TN-C-S объединяет в себе конструктивные особенности двух предыдущих систем.

Основное ее отличие заключается в том, что от подстанции на жилой дом идет PEN-проводник. Но на определенном этапе производится его разделение на рабочий N-проводник и защитный РЕ-проводник.

Обычно разделение делается на вводно-распределительном устройстве (ВРУ), то есть, на входе в дом.

При этом после разделения для PE-проводника делается повторное заземление, путем соединения его с заземляющим контуром дома.

После расщепления к квартирным щиткам уже подводится раздельные нулевые проводники, что позволяет создать защитное заземление на конечных точках сети. То есть, получается, что до ВРУ идет система TN-C, а после него – уже TN-S.

Такая система достаточно перспективная у нас, поскольку позволяет быстро и с небольшими затратами модернизировать систему TN-C, тем самым значительно повысив безопасность при использовании бытовыми электроприборами.

Но есть у нее и один недостаток, который сводится к тому, что в случае повреждения PEN-проводника, проводка полностью лишается заземления, что может привести к поражению электрическим током, поскольку корпусы электроприборов могут оказаться под напряжением.

Последовательность разделения PEN-проводника «с нуля»

Для того, чтобы понять правильность данной процедуры, необходимо ознакомиться с примером её последовательности. При отсутствии соответствующего образования и допуска до электротехнических работ, выполнять процесс самостоятельно не рекомендуется.

  1. Перед началом монтажа следует отключить напряжение. Для этого достаточно перевести автоматический выключатель, который является основным, в нижнее положение. После его выключения необходимо проверить с помощью индикаторной отвёртки отсутствие опасного потенциала.
  2. Можно приступать к монтажу шин. Используют специальные медные или алюминиевые пластины с готовыми отверстиями под болты. Если под рукой таких нет, то их можно изготовить самостоятельно, подойдёт обыкновенная сталь, в которой с помощью дрели и свёрл делают отверстия.
  3. Шина рабочего ноля крепится к щитку через изоляторы. Это делают в целях безопасности, так как бывают короткие замыкания в распределительных коробках, при которых отгорает ноль и соприкасается с фазой. Автоматический выключатель в данной ситуации не сработает, но нулевая шина будет под напряжением.
  4. Вторую шину, выполняющую роль заземления, можно крепить сразу к щитку, не используя изоляторы. После закрепления, на рабочую шину и шину заземления необходимо нанести соответствующую маркировку. По стандартам ПУЭ, ноль должен быть помечен синим цветом, а на заземлении установлен специальный знак. Чтобы не тратить время, знаки заземления и ноля можно приобрести в магазине, специализирующимся на электротехнической продукции.
  5. Между планками необходимо закрепить перемычку. Для этих целей также подойдёт пластина, выполненная из того же материала что и шины.
  6. На нулевую пластину, посредством болтовых соединений, крепятся только нулевые проводники. Такие провода также должны иметь синюю или голубую маркировку. На защитную шину монтируют провода заземления (с жёлто-зелёной изоляцией). При болтовом соединении следует обязательно использовать шайбы или не будет достигнут требуемый контакт.

Следует помнить, что лучше не выполнять вышеописанную процедуру, не имея знаний и опыта в области электрики или электротехники.

Цветовая и буквенная идентификация

Защитные проводники должны быть идентифицированы посредством двухцветной желто-зеленой комбинации, согласно ГОСТ 33542-2015 . Буквенно-цифровая идентификация защитного проводника должна быть «PE». Эту идентификацию применяют также для защитного заземляющего проводника.

Комбинация желтого и зеленого цветов предназначена только для идентификации защитного проводника.

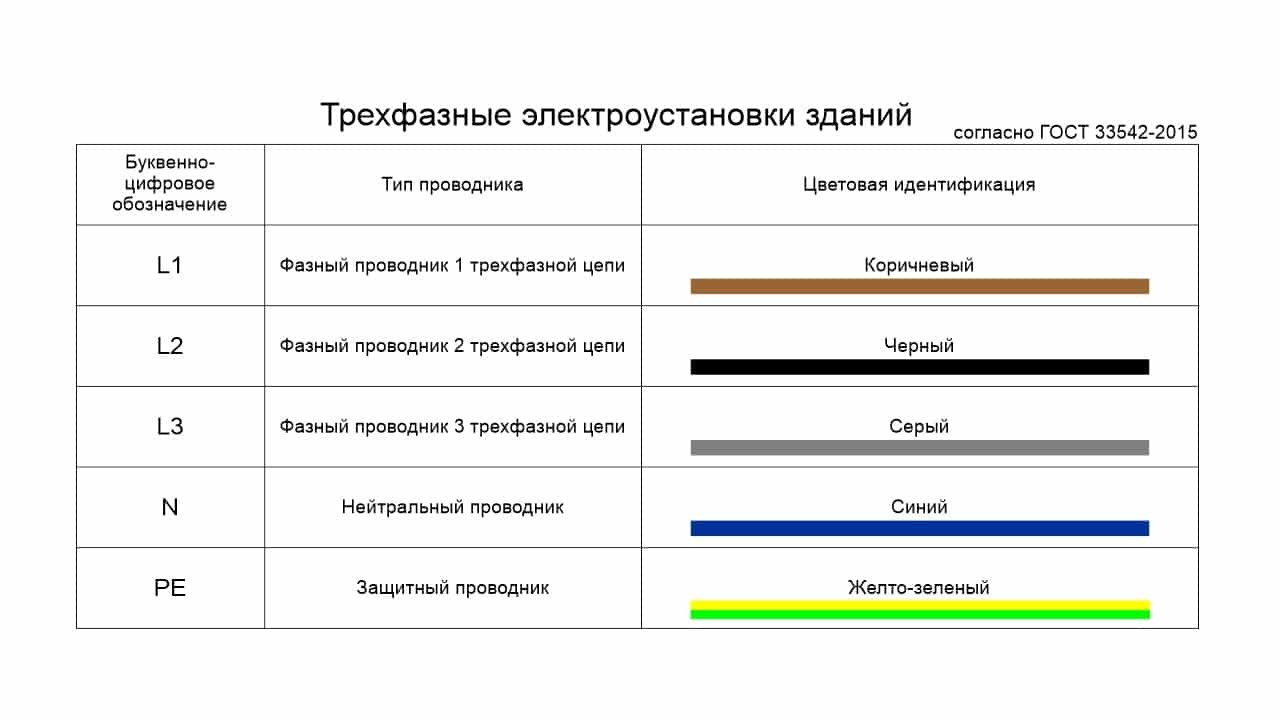

Рис. 7. Буквенно-цифровое обозначение проводников для трехфазных электроустановок зданий

Согласно п. 6.3.2 ГОСТ 33542-2015:

Рис. 8

Идентификация защитного проводникаВажно знать! Согласно п. 6.1 ГОСТ 33542-2015, идентификация посредством цветов или меток не требуется для:

  • металлических оболочек или брони кабелей в случае, когда их используют в качестве защитного проводника;
  • сторонних проводящих частей, используемых в качестве защитного проводника; открытых проводящих частей, используемых в качестве защитного проводника.
