Техническая проверка газопровода операторами
Проверку газопровода выполняют с помощью специальных приборов, в строгом соответствии с производственной инструкцией. Добиться максимально точных результатов обследования и провести качественный ремонт, который ликвидирует возможность возникновения аварийной ситуации можно при нескольких погодных показателях: талый грунт, тепло и сухость.
Проверка герметичности соединяющих узлов
Обследование проводится бригадой, в состав которой входит как минимум три оператора: двое, идущие впереди, проверяют изоляционное покрытие, передают третьему о возможных местах нарушения герметичности.
В ходе обследования:
- трасса газопровода полностью подвергается тщательной проверке на герметичность;
- газовые трубки и колодцы газопровода проверяются на возможную загазованность;
- подвергаются тщательному осмотру колодцы имеющихся, в диапазоне 15 см от газопровода, подземных коммуникаций: подвальных помещений, коллекторов и шахт.
Обследование проводится по схеме трассы газопровода, которая должна быть у одного из операторов. Все выявленные неполадки, утечки устраняются немедленно, в аварийном порядке.
Следует помнить о том, что в целях обеспечения безопасности и повышения точности исследований, работы по обследованию газопровода расположенного вдоль транспортной магистрали ведутся во время минимальной интенсивности движения транспортного потока. На операторах должны быть специальные сигнальные жилеты.
При обнаружении дефектов и нарушений изоляционного слоя труб требуется техническое обследование этого места. Для проведения этой процедуры необходимо вырыть шурф. Также шурфы нужны в точках, где из-за большого количества индустриальных помех невозможно использовать приборы.
Также для выявления возможных нарушений герметичности газопровода бурят скважины, в которых для установления факта утечки и скопления газа используются специальные устройства. Необходимо помнить, что применение огня при исследовании устья скважины на момент присутствия в ней газа, возможно только на расстоянии не менее 3 метров от сооружений и зданий.
Более технологичным способом проверки системы газопровода на герметичность является его опрессовка.
Контроль герметичности газопровода
Только после получения удовлетворительного результата по описанным выше процедурам можно приступать к выполнению опрессовочных работ. Для этого систему подключают к специальному компрессору и заполняют трубы воздухом под давлением. Затем конструкция обследуется на предмет выявления недостатков.
Для выполнения опрессовочных работ в систему нагнетают воздух. Если необходимый уровень давления удерживается в течение определенного времени, результат проверки можно считать положительным
Если недостатки выявлены, их устраняют, если же система полностью герметична, её подключают к общей газовой магистрали. В процессе подготовки придётся снимать и устанавливать специальные заглушки, поворотные элементы могут быть заменены резьбовыми соединениями. В целом порядок проведения опрессовочных работ должен состоять из следующих операций:
- Для отключения от магистрали участка, который будет подвергнут процедуре, нужно перекрыть вентиль высокого давления и кран сети низкого давления.
- После этого вставляются заглушки.
- При разрыве фланца используются шунтирующие перемычки.
- Для стравливания имеющегося внутри системы газа необходимо использовать специальный рукав из прорезиненной ткани или выполнить эту операцию через свечу, которая обычно установлена на конденсатосборнике.
- Газ сжигается, а если нет возможности сделать это безопасно, перемещается для безопасного хранения.

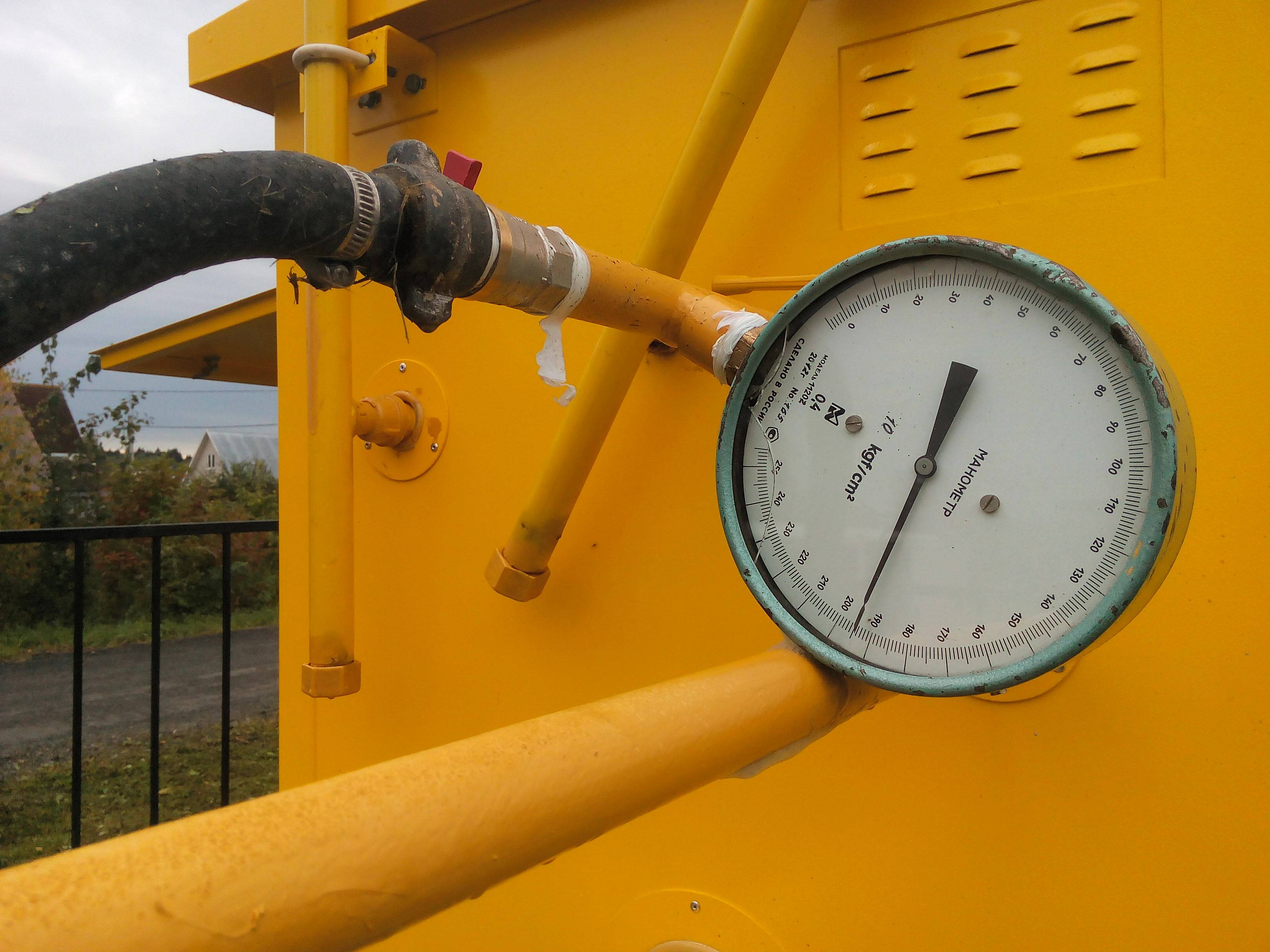

- Теперь нужно установить переходники для присоединения манометров и компрессора.
- Для опрессовки систем повышенной протяженности рекомендуется дополнительно использовать ручные насосы.
Обычно выполнение контрольной опрессовки производят под рабочим давлением 0,2 мПа. Рекомендуемый предел давления при этом составляет 10 даПа/ч. На некоторых производствах для опрессовки внутреннего газопровода рекомендуется использовать давление 0,1 мПа, а допустимый уровень падения показателя составляет 60 даПа/ч или менее.
Опрессовку газовых труб внутри дома производят по всей протяженности системы от вентиля на входе в дом, до подключения к потребителям газа, например, к котлу
На объектах непроизводственного назначения, в том числе и при обустройстве газопроводов в жилых помещениях, контрольную опрессовку выполняют под давлением 500 даПа/ч. Допустимое снижение давления в этих случаях составляет 20 даПа за пять минут. Резервуары, предназначенные для хранения сжиженного газа, опрессовывают при 0,3 МПа/ч.
Если давление внутри системы остается стабильным в течение контрольного времени, то результат опрессовки считается положительным. Если такая ситуация достигнута, то специалисты снимают шланги, соединяющие систему с воздуховодом. При этом необходимо проконтролировать состояние запорных коммуникаций, установленных на участке между воздуховодом и газопровода. После этого устанавливают заглушки на штуцерах.
Если же во время опрессовки достичь стабильных показателей давления в системе не удалось, результат процедуры считают отрицательным. В этом случае выполняют техническое обследование системы, чтобы выявить недостатки и устранить их. После этого процедуру повторяют, чтобы убедиться в качестве проведённых работ.
Только после того, как в системе установится стабильное давление, опрессовку можно считать завершенной. Если проверка состояния системы оказалась неудовлетворительной, разрешение на подключение к магистрали не будет выдано. Причиной для отказа во вводе газопровода в эксплуатацию могут стать и нарушения, допущенные в ходе проведения опрессовки.
После того, как опрессовка завершена, давление внутри конструкции снижают до уровня атмосферного. Затем устанавливают необходимую арматуру и оборудование, после чего нужно еще 10 минут продержать систему под рабочим давлением. Для проверки герметичности в местах разъемных соединений на этом этапе используют мыльную эмульсию.
Для устранения выявленных дефектов, в соответствии с правилами, нужно сначала снизить давление в системе до атмосферного. Если после неудачной опрессовки были выполнены сварочные работы, следует проверить их качество физическими методами.
После выполнения опрессовочных работ выдается соответствующий акт, на основании которого специалисты газового хозяйства выполняют подключение к магистральному газопроводу
Процедуру регистрируют в журнале с оперативной документацией. По окончании проверки и опрессовки итоги работ отражаются в акте приема. Этот документ следует хранить вместе с другой технической документацией, относящейся к газопроводу. Кроме того, результаты опрессовки заносятся в строительный паспорт.
Несколько значимых моментов
Давление воздуха в газовой системе должно сохраняться постоянным до момента подключения системы к магистральном газопроводу. Для опрессовки обычно используется воздух, но провести процедуру можно также с помощью инертного газа.
Если выполняется подключение газопровода на предприятии, процедура должна быть оформлена соответствующими документами, такими как акт приемки, приказ о назначении ответственного за процедуру лица, инструкция по эксплуатации сети и оборудования, инструкция по технике безопасности и т.п.
Газопровод, который подвергается опрессовке, в отдельных случаях считается целесообразным разбить на несколько участков, которые проверяют по отдельности. Для этого устанавливают специальные заглушки. Можно для этих же целей использовать линейную арматуру в сочетании с запорными устройствами.
Хотя порядок выполнения работ при опрессовке выглядит не слишком сложным, для выполнения всех необходимых процедур может понадобиться несколько дней
При этом необходимо соотнести тип выбранной арматуры и перепад давления, который для нее допустим. Если этот показатель оказался ниже, чем необходимо для испытаний, следует использовать заглушки. Сеть в зданиях жилого фонда, а также в административных помещениях, котельных, бытовках и на других подобных объектах проверяется по всей протяженности: от запорного устройства на входе сети здание до места подключения к оборудованию, для работы которого используется газ.
Для выполнения работ по испытанию на герметичность газопроводов оптимальной считается точность манометров 0,15, хотя допускается использование устройств с точностью 0,4-0,6. Если испытание нужно проводить при давлении менее 0,01 МПа, рекомендуется использовать жидкостные устройства V-образного типа.
Часть газопровода, расположенную под землей, следует опрессовывать после того, как конструкции уложены в траншею и заспаны. Если полная засыпка считается по каким-то причинам нецелесообразной, то следует укрыть трубы слоем грунта не менее 20 см. Сварные соединения стальных коммуникаций следует тщательно заизолировать.
Опрессовку газовых труб, расположенных под землей, выполняют только после того, как траншея будет полностью засыпана, или если слой грунта составляет хотя бы 20 см
Перед началом опрессовки нужно подождать, пока воздух, находящийся внутри конструкции под испытательным давлением, приобретет такую же температуру, что и окружающий грунт.
Если необходимо проверить герметичность сети, проложенной в футлярах через преграды различного происхождения, то это нужно сделать трижды: непосредственно после сварки коммуникаций, после его укладки в футляр и полной засыпки грунтом, а также после того, как этот отрезок будет подключен к общей газопроводной системе.
Если после неудачной опрессовки газопровода выполнялась сварка металлических труб, то все места таких соединений следует проверить на герметичность с помощью мыльной эмульсии
Иногда от последнего этапа можно отказаться, если нет возражений со стороны эксплуатационного предприятия. Если же переход был выполнен с помощью наклонно-направленного бурения, или если сварные швы под переходом отсутствуют, можно проводить опрессовку этого участка уже после подключения к основному газопроводу.
Таким же образом выполняют опрессовку, если для сварки полиэтиленовых труб на участке перехода использовалось высокоточное автоматическое оборудование или система закладных нагревателей.
Составление акта
После проведения гидравлических испытаний необходимо составить акт, указывающий, что проверки проходили с учётом строительных норм и правил, а также содержащий отчёт о том, что трубопроводная конструкция выдержала их. Этот документ составляется инспектором.
По результатам испытаний составляется акт, который подтверждает исправность трубопровода и безопасность его эксплуатации
Акт, в обязательном порядке, должен включать в себя следующие позиции:
- название трубопровода;
- наименование компании, которая осуществляет технадзор;
- необходимые данные, повествующие о показателях проверочного давления и длительности испытаний;
- данные об уменьшении давления;
- описание дефектов, выявленных при проверке или же запись об их отсутствии.
- дату испытаний;
- заключение комиссии.
Гидравлические проверки могут проводиться двумя способами:
- Манометрический. Проверка проходит с использованием специальных измерительных приборов. Они фиксируют показатели давления во время всех испытательных манипуляций.
Манометрический способ проверки трубопровода позволяет инспектору произвести необходимые расчёты и вымерять давление в конструкции во время тестирования.
- Гидростатический. Проверка таким методом показывает, как именно поведёт себя коммуникация в нестандартных эксплуатационных условиях (при повышенном давлении и т. п.). Такой способ является наиболее популярным.
Подготовительные работы и мероприятия
Опрессовка участка газовой сети считается наиболее технологичным методом выявления недостатков конструкции. Перед началом этой процедуры необходимо выполнить подготовительные мероприятия. Это требуется в соответствии с требованиями техники безопасности.
Перед тем, как приступить к опрессовке газовой системы, ответственный за выполнение работ должен изучить техническую документацию и сверить ее с фактическим расположением газопровода
Сначала следует подробно изучить техническую документацию, относящуюся к обследуемому объекту. На основании этой информации определяется место расположения таких элементов, как:
- заглушка;
- набор контрольно-измерительных приборов;
- набор специальных датчиков;
- компрессор.
С сотрудниками, выполняющими работы по опрессовке, проводится обсуждение регламента предстоящих процедур, а также инструктаж по соблюдению необходимых правил безопасности. Проведение всех контрольных мероприятий перед пуском новой газопроводной системы в эксплуатацию осуществляется сотрудниками местного газового хозяйства.
Основанием для выполнения опрессовки перед пуском нового газопровода является соответствующее заявление владельца частного дома или иного газифицируемого объекта. Все остальные работы по подключению к основной газовой магистрали также выполняются работниками газовой службы.
Перед началом опрессовочных работ газовую систему сначала продувают струей воздуха под давлением, чтобы удалить из труб скопившиеся загрязнения
Опрессовочные работы следует проводить в присутствии сотрудников газового хозяйства, а также представителей предприятий, выполнявших монтажные работы по обустройству наружной и внутренней газовой сети. У специалистов при этом должен быть исполнительный чертеж конструкции. Все мероприятия выполняются в соответствии с инструкцией по эксплуатации газопровода. Перед опрессовкой необходимо продуть газопровод воздухом, чтобы очистить его от возможных загрязнений.
Разрешение на пуск новой газовой сети может быть получено только после успешной опрессовки. Всей процедурой должен руководить только один человек, на которого возлагается ответственность за безопасное проведение работ. Этот специалист должен обладать соответствующей квалификацией.
За установку и снятие газовых заглушек ответственность обычно несёт мастер газового участка, а выполняют эти операции сотрудники с соответствующим допуском и квалификацией не ниже четвёртого разряда.
Ответственный за проведение опрессовочных работ специалист сначала выполняет сверку предоставленных исполнительных чертежей и фактическое расположение элементов газопровода, всех устройств и труб. Данные должны совпадать. Затем выполняется контрольный осмотр газового оборудования, проверяется, насколько корректно работают измерительные устройства.
После этого следует убедиться в том, что защитные устройства работают нормально, сигнализация правильно подключена, блокировка системы выполняется в соответствии с настройками. Также проверяется состояние и функционирование ПЗК котла, горелок и т.п. Все операции по контрольной опрессовке газопровода должны быть оформлены путем выдачи допуска-наряда, который оформляется дополнительно. Такой документ может быть выдан только квалифицированным специалистам.
Нормы и правила проведения опрессовки
Эксплуатационные нормы Контрольная опрессовка внутренних газопроводов регламентируется ГОСТом Р 54983 2012. Общие правила едины для тестирования любой части контура под высоким и низким давлением.
- Опрессовка газового оборудования и трубопровода воздухом выполняется до того, как линию врезают в центральную магистраль.
- Для проверки во врезаемый участок газопровода закачивают воздух под давлением в 100 кПа и удерживают не менее 60 минут. Измеряют давление в контуре с манометром. Класс точности прибора должен быть менее 0,6.
- Если контур герметичен, показатель избыточного давления сохраняется до окончания опрессовки. Если же манометр фиксирует снижение напора – в трубе есть утечка. Согласно СП 62.13330.2011 повторно опрессовку делают спустя полгода после контрольной.
В многоквартирном доме
Опресовку начинают после внешнего осмотра системы в пределах квартиры Опрессовку внутридомового внутреннего газопровода выполняют после внешнего осмотра. После обслуживания газопровод проверяют на прочность. В контур закачивают воздух с давлением в 1 кгм/кв. см. Так проверяют трубопровод от выключателя на входе в дом или на лестничную площадку до кранов на отпусках к аппаратам. Сложный газопровод проверяют, разделив на отдельные участки.
Если в здании смонтированы газовые счетчики, при опрессовке их отключают, а участки соединяют перемычкой. Проверку начинают спустя 3 часа после подъема давления. Возможность утечки проверяют мыльным раствором. Если выявлены дефекты, комиссия их фиксирует.
Опрессовка газовых внутренних труб включает тест на плотность.
- Газопровод наполняют воздухом под давлением в 400 мм вод ст. при работающих счетчиках и газовых аппаратах. Если счетчиков в контуре нет, воздух закачивают под давлением в 500 мм вод. ст. Система газоснабжения выдержала испытание, если в течение 5 минут снижение напора не превышает 20 мм вод. ст.
- При подключении нового газового оборудования к уже действующему в многоквартирном здании газопроводу опрессовку осуществляют газом. Эмульсию наносят на все сорванные и резьбовые соединения, чтобы проверить их на герметичность.
- Приборы автоматики проверяют только на плотность. Напор воздуха при опрессовке достигает 500 м вод. ст.
Подземный газопровод
Каждый участок линии подземного газопровода от заглушки до заглушки проверяют отдельно Опрессовка подземного газопровода выполняется после установки в траншеи и полной или частичной засыпки – не менее чем на 20 см. Каждый участок линии, от заглушки до заглушки, проверяется отдельно.
- Испытания начинают с закачки воздуха под испытательным напором. Выдерживают время, требуемое для выравнивания температур.
- Замеры выполняют манометрами с классом точности 0,4 или 0,6.
- Участок стальных и полиэтиленовых газопроводов опрессовывают отдельно.
- Опрессовку подземных наружных газопроводов, уложенных в футляры, осуществляют трижды. В первый раз сразу после сварки и до укладки. Затем после засыпки в траншее и, наконец, вместе со всем газопроводом.
- Проверку многослойных труб выполняют в 2 этапа. Сначала испытывают на прочность, закачивая воздух на 10 минут с давлением в 0,1 МПа, а затем тестируют на герметичность под давлением в 0,015 МПа.
Испытание специальных технических устройств осуществляют по стандартам для линий с таким же давлением.
Внутренний газопровод низкого давления
Мановакуумметр Опрессовку оборудования и внутреннего газопровода выполняют воздушной смесью под давлением в 1000 мм вод. ст. Обследуемый участок – от главного крана до отключателя перед горелками. Тестирование длится 1 час. За это время допускается снижение давления на 60 мм вод. ст.
Опрессовка в многоквартирном доме включает осмотр и проверку бытового оборудования.
- К форсунке газовой плиты подключат мановакуумметр и любое приспособление с переменным объемом. С его помощью создают избыточное давление до 5 кПа.
- Открывают кран проверяемой горелки и наполняют резервуар газом.
- Закрывают кран на газовой трубе. Из емкости выдавливают газ, чтобы создать давление.
- Кран горелки закрывают и проверяют мановакуумметром герметичность: за 5 минут давление может снизиться не более, чем на 0,3 кПа.
- Если напор падает быстрее, есть утечка. Ее обнаруживают, нанеся мыльный раствор на стыки и резьбовые соединения. После того как утечка обнаружена, поворачивают вентиль на горелке, чтобы давление газа на ней упало. Затем зажигают одну из горелок, аккуратно выдавливают газ из емкости и отсоединяют манометр и приспособление.
Пневматические испытания газопроводов
Сообщений: 12Зарегистрирован: 01.10.12
Добрый день! Подскажите новичку газовой службы.
При устройстве газоснабжения внутреннего ,наружного (при стандартном присоединение и нестандартном) применяется расценка е16-8-1 – прокладка трубопроводов газоснабжения из стальных труб Ду15 мм (ну остальные диаметры соответственно) + доп.расценка е19-15-1 -Пневматическое испытание трубопроводов газоснабжения – так применяла предыидущий сметчик,а я доказываю что мы задваиваем работу,что в Е16-8-1- уже есть в составе работ “Продувка сжатым воздухом”.
При ремонте соответственно также расценка р15-141-1 -прокладка трубы + р15-153-1 – пневматическое испытание .
Еще я нашла выписку от руки (по всей видимости на основе которой брали доп. пневматическое испытание):
1)”Подземные стальные и полиэтиленовые газопроводы всех давлений ,а также надземные и внутренние стальные газопроводы низгокого и среднего давления на прочность и герметичность испытываются воздухом.” 2) “Опрессовка (омыливание стыков,накачка давления)= пневматическое испытание (омыливание,продувка мусора,окалины) 3) “Продувка не входит в пневматическое испытание (делается когда газопровод и испытан)
Подскажите кто прав и на основании чего? (может это где то в ЦО было или еще какие -то надежные источники?
Сообщений: 4475Зарегистрирован: 06.12.07
Сообщений: 1204Зарегистрирован: 16.11.10
Сообщений: 88Зарегистрирован: 05.02.08
Сообщений: 158Зарегистрирован: 29.05.15
У нас есть газопровод который построен года 1,5-2 назад, но не введен в эксплуатацию. Нужно сделать повторно пневматическое испытание газопровода. Газопровод внутренний и уличный.
Смету на строительство делала не я, но она у меня есть Внутренний газопровод: 15,20,25 и 50 (коллектор) диаметр. применялись нормы: Е16-8-1(2,3) – для 15,20 и 25 диаметра, а для 50 – Е16-9-12. Для этих позиций было отдельно включено пневматическое испытание – Е19-15-1 для 15,20,25 диаметра, а для 50 диаметра было вязто тоже пневматическое испытание +к норме компрессор (сн205-102) с маш.часами в половину меньшими, чем чел.час.
1. Как взять пневматическое испытание? для этих диаметров? Просто Е19-15-1? 2. и как быть с этим 50диаметром (внутренним)? И можно ли так добавлять компрессор к норме где чел.часами рассчитано, что применяется ручной насос?
По уличному газопроводу. диаметры: 57,76,89 и 108 нормы которые применяли – ЕН22-9-1(2,3) Там в составе работ уже есть пневматическое испытание. 3. Как к этим диаметрам применить пневматическое испытание? где-то видела, что берут ту же норму что и на укладку стальных труб, но с применением коэф. 0,1 к затратам труда строителей и 0,3 к эксплуатации машин и механизмов. Может где-то это было в ЦО?
__________________________________________________________________________________ и еще. работы по замене задвижки. диаметр 32мм применяю РН16-26-1 – это Установка стальных задвижек и клапанов обратных диаметром, мм, до 50 но после установки задвижки необходимо пневматическое испытание газопровода диаметром 32мм. Что применить для испытания?
Выводы и полезное видео по теме
Подробная информация по проведению процедуры этого типа представлена здесь:
Опрессовка — необходимое мероприятие перед запуском газопроводной системы, а также после ее ремонта. Она должна быть выполнена в соответствии с инструкциями и требованиями, чтобы обеспечить достаточный уровень безопасности и надежности газопровода.
