Неоновые лампы для дома и вывесок: принцип действия, схемы

Монтаж неоновой вывески в витрину или перед стеной .

Также, как и в предыдущем варианте основание-это подложка из пластика или оргстекла. Крепление к потолку на тросиках или толстой леске используют в нескольких случаях. В основном это монтаж вывески в витринном пространстве за окном. С помощью металлических тросиков, установленных в отверстиях подложки вывески с одной стороны и жестко закрепленных в потолке на крючках с другой стороны, осуществляется подвес.

Также, если крепление к стене невозможно, по причине нежелания оставлять следы монтажа, монтаж осуществляется перед стеной с помощью подвеса на тросах.

Крепление трубок к подложке осуществляется также как в варианте с креплением к стене. Неоновые трансформаторы жестко крепятся на обратную сторону подложки или устанавливаются в непосредственной близости.

Характеристики

Лампы различаются друг от друга конструкцией и техническими характеристиками Для потребителя важно знать свойства тех или иных источников света. Ознакомимся с ними подробнее. Мощность

Измеряется в Вт. Мощность говорит о количестве электричества, которое потребляет источник света. Чем она больше, тем ярче светит лампочка. Одновременно большая мощность говорит о больших расходах на электроэнергию и размере счетов за нее

Мощность. Измеряется в Вт. Мощность говорит о количестве электричества, которое потребляет источник света. Чем она больше, тем ярче светит лампочка. Одновременно большая мощность говорит о больших расходах на электроэнергию и размере счетов за нее.

Поскольку номинальная мощность напрямую зависит от конструкции, то для сравнения разных типов ламп удобнее использовать другую характеристику – световой поток.

Световой поток. Измеряется в лм. Световой поток показывает, насколько ярко светит лампочка. Новые модели источников света (люминесцентные и светодиодные) имеют большую яркость при меньшей мощности. Именно за счет этого достигается энергосбережение.

Сравнительная характеристика мощностей самых популярных бытовых лампочек со световым потоком 1200 лм приведена в таблице.

Таким образом, при равном световом потоке мощность светодиодных ламп более чем в пять раз меньше, чем у ламп накаливания.

Светоотдача. Измеряется в лм/Вт. Светоотдача показывает световой поток в расчете на 1 Вт мощности. Также удобный параметр для сравнения разных типов осветительных приборов. Чем больше светоотдача, тем меньшая мощность обеспечивает максимальную яркость.

Коэффициент цветопередачи (Ra, CPI). Показывает, насколько искажаются реальные цвета при искусственном освещении. Обозначается цифрами от 1 до 100. Чем ниже значение коэффициента, тем сильнее искажаются оттенки. Индекс 100 означает, что цвета передаются максимально точно. Для зрения в помещении безопаснее использовать источники света с Ra не менее 80.

Цветовая температура. Измеряется в К. Определяет теплоту света, ведь разные цвета в зависимости от освещения воспринимаются глазом по-разному.

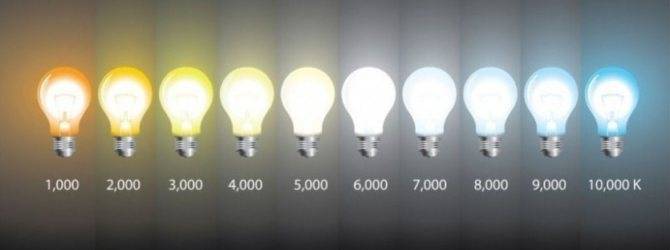

Цветовая температура

Различают несколько типов цветовых температур:

  • 2700-3200 – теплый белый;
  • 3300-4000 – нейтральный белый;
  • 4000-5000 – холодный белый;
  • 5000-6000 – дневной свет;
  • свыше 6000 – холодный дневной.

Цветовая температура заметно влияет на настроение и работоспособность человека. При выборе ламп, особенно для домашнего и рабочего использования, внимательно изучите маркировку. Помните, что теплый цвет способствуют расслаблению, а холодные – бодрости и работоспособности. Но в больших количествах холодный свет угнетает нервную и зрительную систему. Подробнее можно почитать в статье о цветовой температуре

Срок службы. Это количество часов, которое прослужит источник света. На упаковке обычно указывается срок службы при работе в идеальных условиях. В реальных он может отличаться от заявляемого производителем. Сроки службы популярных бытовых лампочек приведены в таблице.

К тому же у многих моделей источников света со временем падает яркость. Это происходит из-за физических процессов, которые делают возможным само свечение. К таким лампам относятся светодиодные, газоразрядные.

Угол рассеивания света. Это угол, на который расходится световой поток. Лампа накаливания светит во все стороны на 360⁰. Но не все виды источников света могут похвастаться тем же. Например, из-за конструктивных особенностей led (и других типов) угол рассеивания составляет от 30⁰ до 360⁰.

Угол рассеивания света

Исходя из задачи светильника, выбирается оптимальный угол. Для точечной подсветки достаточно 30⁰, а для общего освещения лучше выбирать максимальный угол.

Коэффициент пульсации (мерцания). Характеризует равномерность освещения. Измеряется в процентах. Чем меньше коэффициент, тем ровнее световой поток, тем меньше будут уставать глаза. В идеале для дома и офиса стоит выбирать источники света с коэффициентом пульсации около 5%. Лампы с коэффициентом свыше 35% опасны для зрения.

Пошаговая инструкция по установке в выключатель подсветки

При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.

Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.

Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.

Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.

Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.

На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

Установка в выключатель неоновой лампочки с цоколем

Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.

Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.

Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.

После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

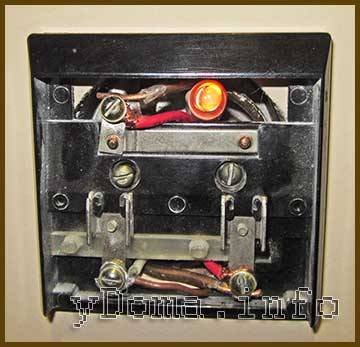

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.

Варианты подсветки

Неоновые лампочки отличаются своим эффектным ярким свечением, которое создается за счет определенных процессов внутри устройства. Непрерывное движение атомов приводит к их столкновению, вследствие чего они делятся друг с другом энергией с некоторым количеством тепла.

Иными словами, осуществляется возбуждение атомов, благодаря чему увеличивается уровень энергии. В процессе выделения тепла возможен спуск электрода на уровень ниже. На последнем этапе происходит выброс излишка энергии в лампе в виде фотона. Таким образом создается неоновое освещение.

Сравнивая данные светильники с другими видами ламп, можно отметить, что первые более долговечны. Такое обстоятельство связано с отсутствием у неоновых ламп нитей накаливания, вызывающих электронную эмиссию. Вместо этого в данных устройствах эмиссия создается при помощи электродов, которые на протяжении всей своей работы не нагреваются. Поэтому неоновые осветительные приборы имеют второе название – «холодный катод».

Если в лампе в качестве газа используется неон, то световой поток будет иметь оранжевый цвет с красноватым оттенком. Для того, чтобы получить другой окрас, применяют следующие способы:

использование другого газа

Так, например, гелий придает освещению розовый оттенок, аргон – синий, а криптон сделает поток света зеленым. Для получения промежуточных цветов прибегают к смешиванию газов в различных пропорциях. Однако вне зависимости от того, какой инертный газ входит в состав лампы, все эти устройства носят название «неон».

применение люминофоров

Такой способ предполагает собой нанесение на лампу разнообразных химических веществ.

Неоновая лента является довольно популярной разновидностью таких осветительных приборов. Еще ее называют гибким неоном. Данное устройство представлено светодиодной гирляндой, установленной в ПВХ-трубку.

Ассортимент неоновых лент состоит из разноцветных и однотонных изделий. Можно выделить следующие достоинства гибкого неона:

  • защита от механических повреждений. Так, например, лампы из стекла имеют риск быть разбитыми, ленты же исключают такую возможность, поэтому их с полной уверенностью можно применять в детских комнатах;
  • устойчивость к влаге;

  • возможность применения RGB-технологий;
  • гибкость. За счет данного свойства устройство становится мобильным и универсальным, следовательно, монтаж неоновой ленты осуществляется в различных местах как внутри, так и снаружи дома;
  • стоимость.

Если сравнивать гибкий неон со светодиодными лентами, то наиболее оптимальным является неоновое устройство.

В настоящее время неоновые ленты набирают популярность, тем самым постепенно заменяя собой остальные осветительные приборы.

Принцип работы неоновой лампы

Для начала работы необходимо подать на электроды постоянное или переменное напряжение, способное сместить с внешней орбиты молекулы газа электрон. Лишенная электрона частица приобретает положительный заряд (превращается в катион), что вызывает ее движение к электроду с отрицательным зарядом (катоду). Одновременно поток свободных электронов начинает смещаться к аноду (имеет положительный заряд). За счет движения частиц с разными зарядами через трубку протекает электрический ток.

Поскольку перемещение катионов и электронов носит хаотичный характер, то частицы постоянно сталкиваются между собой. При соударениях происходит обмен энергией, которая позволяет перевести электрон на повышенную орбиталь с выделением тепловой энергии. При падении части энергии электрон смещается на пониженную орбиталь. Выделяемые при переходе вниз фотоны вызывают свечение лампы в оранжево-красном диапазоне. При подаче постоянного напряжения излучение сконцентрировано около катода, при переменном токе лампа светится равномерно по всей длине колбы.

Для возбуждения лампы требуется импульс тока напряжением до 100 В, но при газовом разряде возникает опасность розжига дуги. Для предотвращения используют резистор (расположен в цоколе), ограничивающий силу тока в лампе на уровне до 1 мА, что исключает образование дуги. Многие производители дополнительно снижают силу тока в 5-10 раз, обеспечивая повышение ресурса. При отказе от резистора сила тока ограничена только внутренним сопротивлением источника питания и проводки, что приводит к короткому замыканию и разрыву колбы источника света.

Неоновые лампы производства других стран[править | править код]

В других странах в прошлом выпускались индикаторные и декоративные неоновые лампы различных конструкций и габаритов. В настоящее время выпускается лишь ограниченный ассортимент декоративных фигурных неоновых ламп, а из индикаторных моделей в массовом производстве осталась, по сути, лишь одна — сверхминиатюрная NE-2, конструкция которой за 50 с лишним лет не претерпела особых изменений. Однако эта лампа теперь выпускается в нескольких типоразмерах. Лампа повышенной яркости имеет обозначение NE-2H, где H означает «high». Помимо обычных ламп этого типа, выпускаются и люминофорные: зелёная (NE-2G), синяя (NE-2B), белая (NE-2W) и другие. Причём, из люминофорных разновидностей этой лампы широко распространена лишь зелёная, а модели иных цветов дефицитны. Всем лампам NE-2, особенно люминофорным, также целесообразно продлевать срок службы уменьшением тока.

Зарубежные неоновые лампы с цоколями, в частности, Ba9s, в настоящее время выполняют в основном на основе ламп NE-2, добавляя к ним цоколи, резисторы (не во всех случаях) и внешние колбы, зачастую пластмассовые.

Присоединение неоновой лампы

Неоновые диоды в рабочий период остаются относительно холодными, так как не греются более 70-80°С.

Плюсы неоновых ламп

  1. срок службы от 80000 часов;
  2. эффектный световой эффект;
  3. пожаро-безопасность, так как устройство не нагревается;
  4. бесшумность работы;
  5. управление яркостью газосветной лампы и подбор желаемого белого оттенка свечения.

Минусы неоновых ламп

  1. хрупкость;
  2. содержание веществ которые вредны для здоровья;
  3. нужно большое напряжение в сети и высоковольтный преобразователь электрической энергии;
  4. большая стоимость.

Каждому благородному газу и парам металла отвечает необыкновенный спектр (состав) света.

Гелий

Бледно-розовый или светло-жёлтый

Неон

Красный

Аргон

Голубой

Главное! Разные оттенки свечения получаются при совмещении благородных газов или нанесении светонакопительные пигменты светящиеся в темноте на поверхность разрядной трубки.

В процедуре присоединения:

  1. преобразователь электрической энергии выбирают по длине лампы и состава смеси газа, вторичное (выходное) напряжение преобразователя электрической энергии вычисляется по таблицам;
  2. если нет указания в сопроводительных документах, электронные инверторы больше подходят для помещений закрытого типа;
  3. в первую очередь заземление во время установки ламп на улице;
  4. выбирают высоковольтный провод ПМВК необходимого сечения и длины: длина провода должна быть небольшой, для разделения провода от металлических частей конструкции применяют ПВХ-трубки;
  5. лампу устанавливают в поликарбонатные кронштейны, благодаря указанной на трансформаторе схеме, а места соединений проводом изолируются лентой и специализированными трубками;
  6. все токопроводящие части конструкции должны быть заземленными;
  7. так как во время изготовления неновых диодов применяется силикатное стекло, нужно использовать покрытия для защиты из акрилового стекла или прозрачного пластика;
  8. нужно віполнять при установке правила безопасности: не ронять и не трясти лампу — конструкция не должна разгерметизироваться, в другом случае лампа гореть не будет;
  9. чтобы свечение было разного цвета, вовнутрь добавляют ртутные пары и светонакопительный пигмент светящийся в темноте.

газосветных сигнальных ламп Вид Усреднённая длитетельность горения Рабочий ток ТН- 0,2 не меньше 220 час не больше 0,2 мА ТН- 0,3 не меньше 220 час не больше 0,3 мА ТН- 0,5 не меньше 300 час не больше 0,5 мА ТН- 0,9 не меньше 300 час не больше 0,9 мА ТН-1 не меньше 100 час не больше 1,0 мА ТН-20 не меньше 1000 час не больше 20 мА ТН-30 не меньше 1000 час не больше 30 мА

В таблице продемонстрированы диоды газосветные тлеющего разряда. Их применяют как световые сигналы в радиотехнических и электротехнических устройствах.

Главное! В обозначении типа лампы конкретно буква «Т» значит «тлеющий» (вид разряда), буква «Н» — «неон» (наименование газонаполнителя), указанные числа — max рабочий ток в миллиамперах.

Ключевые свойства всех неоновых диодов:

  • внешний диаметр;
  • линейная длина;
  • цветность;
  • индекс передачи цвета;
  • поток света при токе 50 мА и 80 мА;
  • употребление мощности при токе 50 мА и 80 мА;
  • электрическая длина.

Что такое неоновая лампа

Газоразрядная трубка низкого давления, заполненная инертным газом неоном, представляет собой классическую неонку — лампу, производящую равномерный оранжево красный неоновый свет по всей длине. К инертным газам, применяемым в осветительных приборах относят гелий, ксенон, аргон, криптон, но они имеют другие спектры свечения, что позволяет комбинировать их и создавать различные цветовые решения. Конструкционно неонка ничем не отличается от других газоразрядных ламп, в том числе люминесцентных. Для запуска устройства необходим ток в пределах 0,1-1 миллиампер. Такая чувствительность сделала возможным применение неоновых ламп в индикаторах сетевого напряжения при условии использования понижающего резистора для предохранения от удара электричеством.

В то же время напряжение зажигания, в зависимости от длины, диаметра и газонаполнения колбы может достигать 12 000 вольт. Поэтому запуск и поддержание работы устройства требует наличия в схеме инвертора. Основное применение неоновое освещение нашло в сфере рекламы и развлечений на территории Европы и США. В России эта мода распространилась с опозданием на десять-пятнадцать лет, хотя в промышленных приборах тлеющего разряда и индикации технология использовалась с 50-х годов.

Тестирование светящихся букв, изготовленных для вывески.

(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Конструкция и принцип работы

Газоразрядные лампы очень схожи с неоновыми. Если в состав газоразрядного источника света входит неон, то ее можно считать неоновой, но на самом деле не так. Светильники с неоном обладают некоторыми отличительными особенностями.

Неоновые лампы состоят из стеклянной трубки, которая наполнена небольшим объемом газа. При этом газ обладает низким давлением. Каждый из атомов неона покрыт электронной оболочкой, благодаря чему они не контактируют с другими атомами. Для отрыва даже одного электрона необходимо воздействие мощной энергии (не менее 15000 В).

На каждом конце стеклянной трубки расположены электроды. Функционировать лампы неоновые могут от различных источников тока, как переменных, так и постоянных. Однако при использовании последнего варианта свечение будет образовано только в районе электродов.

Принцип работы данного светильника заключается в следующем:

  • Под воздействием электрического тока атомы неона теряют свои электроны и получают заряд со знаком плюс.
  • Затем эти атомы концентрируются возле отрицательно заряженного электрода.
  • Свободные электроны, в свою очередь, направляются к электроду, который имеет положительный заряд.

Результатом данного процесса является образование яркого света. Неоновая лампочка, таким образом, используется для подсветки не только зданий снаружи, но и в квартире и доме, при этом являясь достойным конкурентом светодиодному освещению. Неоновая подсветка своими руками устанавливается без каких – либо затруднений.

Установка и подключение

Процесс монтажа неоновых ламп максимально прост. Сначала к выбранной поверхности крепится держатель осветительного прибора, а уже после устанавливают лампочки.

В процессе установки надо соблюдать несколько основных требований:

  1. Категорически запрещен монтаж конвертера на металлических конструкциях. Если такой необходимости не избежать, то используется специальная прокладка толщиной от 10 мм. Расстояние между лампой и металлической поверхностью должно быть не менее 40 мм.
  2. Прокладывая кабель, нужно применять держатели дистанционного типа, поскольку и он должен быть отдален от металлических конструкций на расстояние не менее 30 мм.
  3. При уличном монтаже важна дополнительная защита провода — применяются гофрированные шланги из ПВХ.

Неоновые светильники нельзя использовать в качестве основных приборов освещения

С другой стороны, с их помощью вы сможете создать неповторимую обстановку в доме, украсить фасад, летнюю веранду, беседку, привлечь внимание людей, проходящих мимо магазина, расставить акценты на наиболее ярких и важных элементах интерьера. При правильной и безопасной установке вы сможете наслаждаться полученным результатом в течение нескольких лет

Неоновые лампы производства СССР и России[править | править код]

Неоновые лампы производства СССР и России представлены широким ассортиментом приборов, в том числе специального применения, имеющих различные габариты, характеристики, форму электродов: ВМН-1, ВМН-2, ИН-3, ИН-3А, ИН-25, ИН-28, ИН-29, ИНС-1, ИФ-1, МН-3, МН-4, МН-6, МН-7, МН-11, МН-15, 95СГ-9, ТН-0,2-2, ТН-0,3, ТН-0,3-3, ТН-0,5, ТН-0,9, ТН-1, ТН-20, ТН-30, ТН-30-1, ТН-30-2М, ТНИ-1,5Д, ТМН-2, ТНУ-2, УВН (ТНУВ), а также многочисленным семейством люминофорных ламп серии ТЛ.

Среди ламп специального применения следует отметить:

  • ВМН-1, ВМН-2 — волномерные неоновые лампы.
  • ИН-3 — лампа бокового свечения с направлением светового потока в одну сторону.
  • ИН-6 — управляемая трёхэлектродная неоновая лампа. Тиратроном не является, имеет несколько иной принцип действия. Разряд в ней зажжён постоянно, но, в зависимости от управляющего напряжения, перескакивает то на индикаторный, то на вспомогательный катод. Управляется такая лампа отрицательным напряжением величиной в несколько В, подаваемым на индикаторный катод. Электроды лампы расположены таким образом, что когда разряд горит на индикаторном катоде, он хорошо заметен оператору, когда на вспомогательном — нет.
  • ИН-21 — лампа, способная без отрицательных для себя последствий выдерживать высокую температуру, и потому применяющаяся в электроплитах, в частности, модели «Электра-1001». Имеет электроды, выполненные в форме полукругов, отличается высокой эстетичностью.
  • ИН-25 — неоновая лампа с уменьшенным отношением диаметра баллона к диаметру светящегося пятна, для матричных табло с улучшенными эргономическими показателями.
  • ИН-28 — трёхэлектродные неоновые лампы с гибкими выводами, имеющие срок службы не менее 5000 часов, несмотря на значительный ток разряда (до 15,6 мА). Применяются в метрополитене в качестве единичных элементов надтоннельных табло системы ЭСИЧ.
  • ИФ-1 — индикатор ультрафиолетового излучения, в частности, для датчиков пламени. Принцип действия неизвестен, по всей видимости, на лампу подают напряжение чуть ниже напряжения зажигания, а при наличии излучения она зажигается.
  • МН-3 — лампа с пониженным напряжением горения (около 40 В). Электроды изготовлены из чистого железа, молибдена, никеля. Катоды покрыты тонкой пленкой бария, кальция или цезия для снижения напряжения горения. Дополнительным ионизирующим фактором выступает таблетка радиоактивного материала, прикрепленная к внешнему электроду.
  • УВН (по новой системе обозначений — ТНУВ, а название УВН перешло к прибору, в котором она применена) — лампа с сужением в середине колбы для увеличения напряжений зажигания и горения, предназначена для указателей высокого напряжения.

Обозначения отечественных люминофорных неоновых ламп состоят из букв ТЛ, буквы, означающей цвет свечения (О — оранжевый, Г — синий, З — зелёный, Ж — жёлтый), числа, характеризующего номинальный ток разряда в мА, и числа, характеризующего напряжение зажигания в сотнях вольт. Например, ТЛО-1-1 — лампа оранжевого свечения на ток в 1 мА с напряжением зажигания в 100 В. По другой версии, первая цифра обозначает типоразмер: 1 — баллон малого диаметра, цоколь E10 либо Ba9s, 3 — баллон большого диаметра, цоколь Ba15s, а вторая — код напряжения зажигания: 1 — 145 В, 2 — 185 В, номинальный ток же во всех случаях одинаков и составляет 1,3 мА. Долговечность этих ламп при номинальном токе меньше, чем у ламп без люминофора: 2000 часов, продление их срока службы возможно тем же способом, что и для обычных неоновых ламп — уменьшением тока.

Схема подключения неоновых ламп.

Газоразрядные источники света соединяются с источником питания через резистор. Он вставляется в цепь для ограничения силы тока до величины 1 мА (а лучше – до десятых долей милиАмперов). Низкий ток увеличивает срок службы. Работа газоразрядной лампы без резистора представляет угрозу для здоровья людей. Применение резистора препятствует переходу разряда в дуговой, который может привести к короткому замыканию, взрыву трубки лампы. Конструкция некоторых источников света сразу включает в себя резистор: он монтируется в цоколь. Стоит внимательно изучить этот вопрос при покупке.

Газоразрядным лампам требуется высокое напряжение. Бытовая розетка такого не выдает. Необходим повышающий трансформатор. Его параметры зависят от габаритов ламп, их количества, наполняющего газа. Требуемое напряжение разнится от 2000 В до 12000 В. Например, для ламп, заполненных неоном существует следующая зависимость напряжения от длины.

Напряжение тр-ра, кВ

Диаметр трубки, мм

8

10

12

15

20

12

7000

8200

10000

12500

18000

10

6000

7000

8000

11000

15000

0,9

5500

6300

7500

9500

13500

0,8

4700

5400

6300

7400

11000

0,7

4100

4800

5800

7500

10500

0,6

3600

4000

4900

5800

8800

0,5

2900

3300

4000

5000

7300

0,4

2200

2500

3200

4000

5800

0,2

1000

1200

1500

2000

2500

Напряжение тр-ра, кВ

Диаметр трубки, мм

8

10

12

15

20

12

7000

8200

10000

12500

18000

10

6000

7000

8000

11000

15000

0,9

5500

6300

7500

9500

13500

0,8

4700

5400

6300

7400

11000

0,7

4100

4800

5800

7500

10500

0,6

3600

4000

4900

5800

8800

0,5

2900

3300

4000

5000

7300

0,4

2200

2500

3200

4000

5800

0,2

1000

1200

1500

2000

2500

Для подачи столь высокого напряжения необходимы высоковольтные провода. Их изоляция должна выдерживать не менее 1,5 часов рабочего напряжения. В качестве примера приведем провод ПМВК. Он недорогой, выдерживает до 20кВ, работает от -60 до +80 градусов.

Помните, чтобы самостоятельно подключить неоновые лампы, необходимы хорошие знания электрики. Работа с высокими напряжениями требует высокой группы по электробезопасности. Не забывайте о собственной безопасности!

Выделяют две схемы подключения ламп к трансформатору. Первая из них – стандартная. Лампы подключаются последовательно к трансформатору, а трансформатор к сети 220 V.

Стандартная электрическая схема.

Схема с нулевой точкой.

Лампы подключаются двумя группами по разные стороны от трансформатора. Используется равное количество однотипных источников света (по габаритам, газонаполнению).

Схема с нулевой точкой позволяет уменьшить длину проводов. В случае поломки одной ламп, работать перестанет лишь одна часть схемы, а вторая продолжит светить.

Холодный неон за счет своего устройства потребляет меньше энергии, чем обычный. Его можно запитать от низковольтного источника питания. Для создания нужных электрических параметров (напряжения, частоты) в схему встраивают инвертор. В зависимости от модели инверторы могут работать от двенадцативольтовых блоков питания или от пятивольтовых батареек. К батарейкам можно присоединить до трех метров неона. А к блоку питания 12 Вольт – до двадцати метров.

Схема подключения к источнику питания через инвертор.

При монтаже придерживайтесь нехитрых правил:

  1. Провода и лампы не должны соприкасаться с металлом. При необходимости стоит использовать поликарбонатные держатели.
  2. В случае применения двух и более трансформаторов, провода от них разделяют на расстояние свыше 20 см.
  3. Место прохождения проводов сквозь металл  помещают в трубу из ПВХ.
  4. Все металлические детали, трансформатор должны иметь заземление.
